Tipo de producto	Pie de mesa para televisor
Marca	PIONEER
Modelo	PDK-TS36B
Dimensiones (L × A × P)	577 × 321 × 380 mm (con columnas de soporte S)
Peso	10,8 kg
Compatibilidad	PDP-5020FD, PDP-111FD, PDP-LX5090H, PDP-LX5090, PDP-LX509A, PDP-C509A
Ángulo de rotación	10° a la izquierda y a la derecha
Ángulo de inclinación	Aproximadamente 2° hacia adelante y hacia atrás
Material principal	Acero
Contenido del embalaje	Pie de mesa, columnas de soporte (L y S), tornillos de fijación (M8×16, M8×30, M8×40), sujetacables, llaves hexagonales, manual de instrucciones
Instalación	Requiere dos personas, superficie plana y estable
Precauciones de seguridad	Utilice tornillos de fijación (M8) y cables para evitar el vuelco
Limpieza	Limpiar con un paño suave y seco
Uso previsto	Interior, sobre mueble de televisor
Gestión de cables	Sujetacables incluidos
Fijación antigiro	Tornillos M4 para fijar la rotación en la parte frontal
Número de tornillos incluidos	8 tornillos (4 M8×16, 2 M8×30, 2 M8×40)
Color	Negro (estimación)
Profundidad recomendada del mueble	420 mm o más
Anchura del pie	577 mm
Altura del pie	321 mm
Profundidad del pie	380 mm

Preguntas frecuentes - PDK-TS36B PIONEER

¿Qué televisores son compatibles con el pie Pioneer PDK-TS36B?

Este pie está diseñado exclusivamente para los televisores Pioneer de los modelos PDP-5020FD, PDP-111FD, PDP-LX5090H, PDP-LX5090, PDP-LX509A y PDP-C509A.

¿Cómo ensamblar el pie de mesa PDK-TS36B?

Seleccione las columnas de soporte adecuadas para su televisor (L para modelos con altavoces debajo, S para sin). Fije las columnas en el pie con los tornillos M8×16 suministrados, luego atornille firmemente. Use la llave hexagonal incluida.

¿Cuál es el peso máximo soportado por el pie?

El pie está diseñado para soportar el peso de los televisores Pioneer compatibles, especialmente el modelo de 50 pulgadas de aproximadamente 34 kg sin altavoces.

¿Cómo ajustar la inclinación del televisor en este pie?

Afloje los pernos de anclaje a la izquierda y derecha con la llave hexagonal, incline el televisor hasta el ángulo deseado (aproximadamente 2° hacia adelante o atrás), luego vuelva a apretar los pernos.

¿Cómo evitar que el televisor se vuelque?

Utilice tornillos de fijación M8 (vendidos por separado) para estabilizar el pie sobre el mueble, o fije cables de seguridad sólidos a la pared o a un pilar.

¿Cuáles son las dimensiones del pie PDK-TS36B?

Las dimensiones exteriores son de 577 mm de ancho, 321 mm de alto y 380 mm de profundidad (con las columnas de soporte S).

¿Cómo desmontar el televisor del pie?

Asegúrese de que los pernos de inclinación estén apretados, luego retire los altavoces. Desatornille los 4 tornillos de instalación (2 M8×30 y 2 M8×40) mientras sostiene el televisor por las asas. Colóquelo boca abajo sobre un paño protector.

¿Qué contiene el embalaje del PDK-TS36B?

El embalaje incluye: 1 pie de mesa, 2 columnas de soporte L, 2 columnas de soporte S, 4 tornillos M8×16, 2 tornillos M8×30, 2 tornillos M8×40, 2 sujetacables, 2 llaves hexagonales y el manual de instrucciones.

¿Cuál es el ángulo de rotación del pie?

El pie permite una rotación de 10° hacia la izquierda y 10° hacia la derecha.

¿Cómo limpiar y mantener el pie?

Limpie regularmente el pie con un paño suave y seco. No use disolventes ni productos abrasivos. Verifique periódicamente el apriete de los tornillos.

MANUAL DE USUARIO PDK-TS36B PIONEER

MANUAL DE INSTRUCCIONES

操作手册

Gracias por comprar un producto Pioneer.

Por favor, lea atentamente el Manual de instrucciones para saber cómo utilizar este modelo de una forma segura y correcta.

Le recomendamos que conserve el Manual de instrucciones para consultarlo en el futuro.

Instalación

• Si encuentra dificultades para la instalación, consulte a su distribuidor.
• Pioneer no es responsable de ningún daño que pueda derivarse de una instalación o uso inapropiados, modificaciones o desastres naturales.

AVISO IMPORTANTE

Anote más abajo el número de modelo y el número de serie de este equipo.

N.° de modelo:

N.° de serie:

Guarde estos números para futuras referencias.

Índice

Precauciones 52

Comprobación de las piezas incluidas .... 53

Montaje del soporte....54

Cómo montar el televisor Pioneer....55

Mecanismo de ajuste del ángulo de inclinación delantera y posterior....56

Instalación del producto en una mesa de TV u otro lugar similar .... 57

Preparación de los cables....58

Cómo evitar que el equipo se caiga....59

Cómo fijar la rotación en la parte delantera ..... 60

Cómo retirar el televisor Pioneer del soporte ..... 60

Especificaciones 60

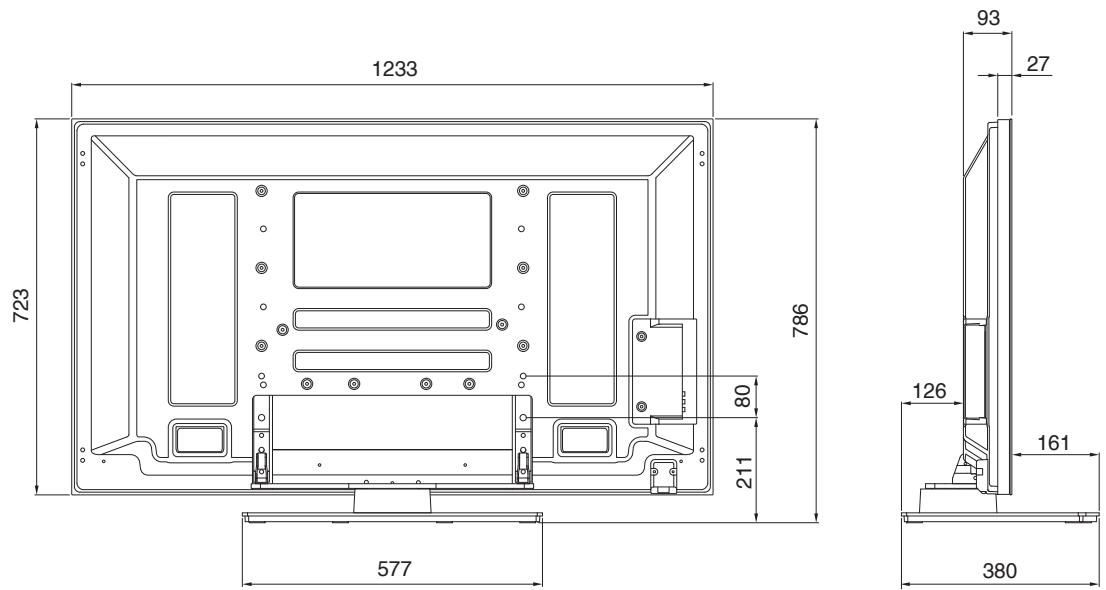

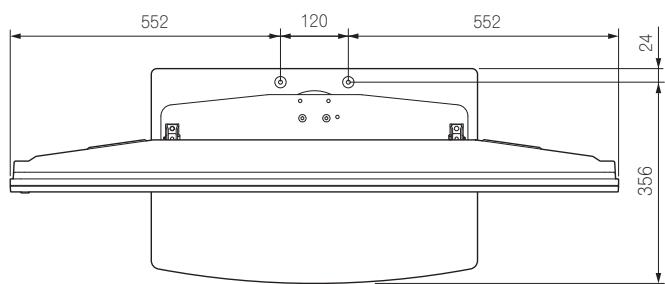

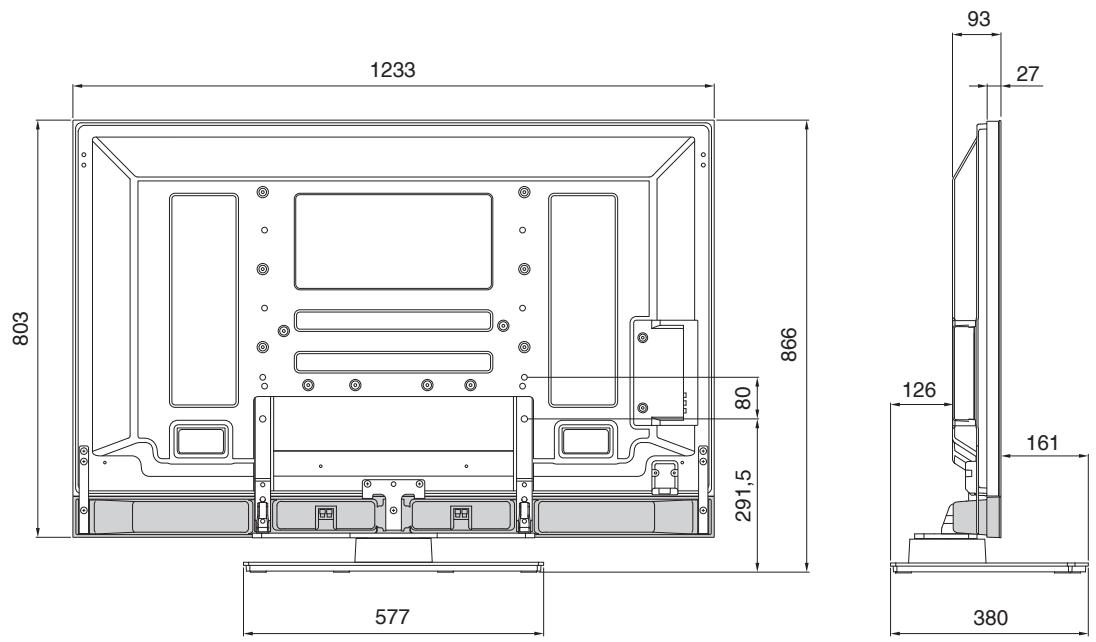

Diagrama de dimensiones 61

PRECAUCIÓN

Este símbolo indica un riesgo o práctica insegura que puede tener como resultado daños personales o materiales.

Precauciones

Este producto es un soporte de mesa diseñado exclusivamente para ser utilizado con televisores Pioneer (PDP-5020FD / PDP-111FD / PDP-LX5090H / PDP-LX5090 / PDP-LX509A / PDP-C509A).

Su empleo con otros modelos podría provocar la inestabilidad del producto, con el consiguiente riesgo de lesiones. Si desea más información, póngase en contacto con el establecimiento en el que compró su pantalla.

No instale ni modifique el producto de una forma distinta a la especificada.

No utilice este soporte para un televisor Pioneer distinto de los indicados, y no lo modifique ni lo utilice para otros fines.

Es muy peligroso realizar una instalación inadecuada, ya que puede tener como resultado la caída de la pantalla o accidentes de otro tipo.

Lugar de instalación

• Elija un lugar lo suficientemente resistente como para aguantar el peso del soporte y la pantalla.
• Asegúrese de que el lugar de instalación sea una superficie llana y estable.
• No instale el soporte en el exterior ni en lugares con agua, como una fuente termal o cerca de una playa.
• No instale el soporte donde pueda sufrir vibraciones o golpes.

Montaje e instalación

• Monte el soporte de acuerdo con las instrucciones de montaje y atornille de forma segura todos los tornillos en los lugares indicados.
  Ha habido casos de accidentes imprevistos, como la rotura o caída del equipo después de la instalación de la pantalla, porque el soporte no se había instalado de acuerdo con las instrucciones.
• Para garantizar una instalación segura de la pantalla, es necesario que siempre lo hagan dos o más personas.
• Antes de la instalación, apague la pantalla y los dispositivos periféricos y desenchufe el cable de alimentación de la toma eléctrica.

Este producto gira 10° a derecha e izquierda, y se inclina unos 2° hacia delante y hacia atrás.

No coloque objetos en el ángulo de rotación de este producto y del televisor Pioneer. Instale este producto de tal forma que durante su uso normal o cuando se haga girar no sobresalga de la mesa de TV o del lugar en el que lo haya montado.

Si no lo hace así, es posible que se produzcan accidentes imprevistos, como la rotura o caída del equipo (consulte la página 57).

Al ajustar el ángulo hacia adelante o hacia atrás, preste mucha atención a no colocar las manos entre la parte inferior del televisor Pioneer y el soporte (consulte la página 56).

Para evitar accidentes causados por la caída del producto, tome todas las medidas necesarias para impedir que el equipo pueda caerse (consulte la página 59).

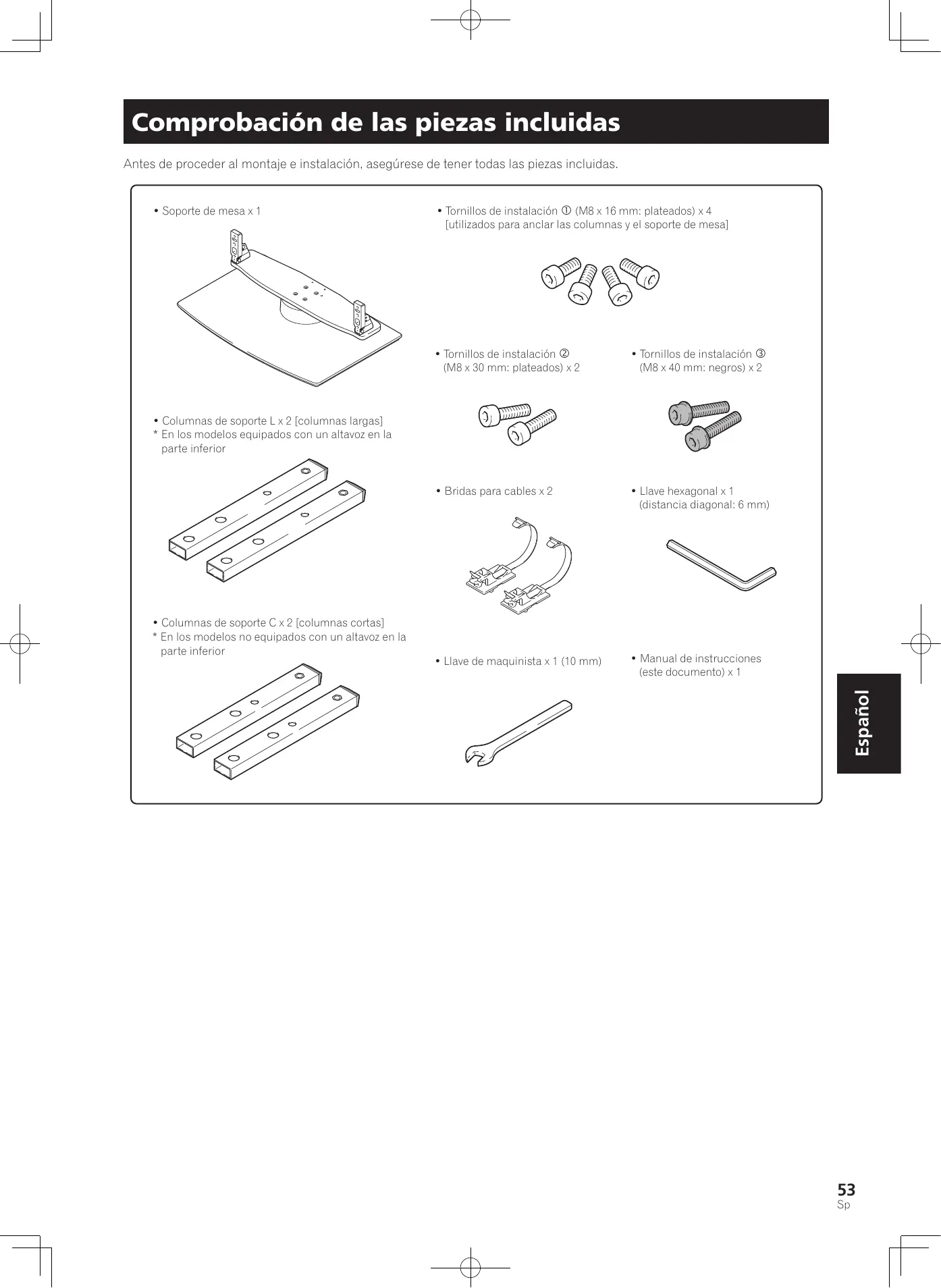

Comprobación de las piezas incluidas

Antes de proceder al montaje e instalación, asegúrese de tener todas las piezas incluidas.

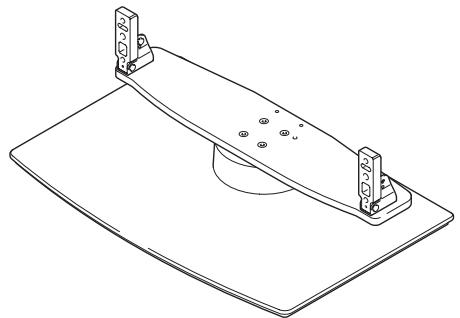

• Soporte de mesa x 1

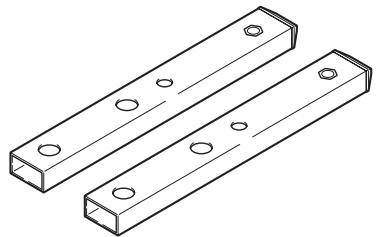

• Columnas de soporte L x 2 [columnas largas]
  * En los modelos equipados con un altavoz en la parte inferior

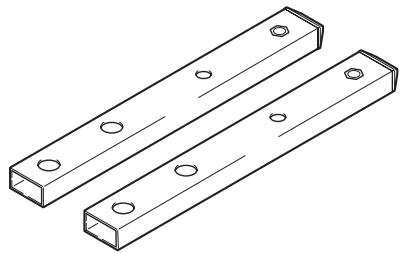

• Columnas de soporte C x 2 [columnas cortas]
  * En los modelos no equipados con un altavoz en la parte inferior

• Tornillos de instalación ① (M8 x 16 mm: plateados) x 4 [utilizados para anclar las columnas y el soporte de mesa]


• Tornillos de instalación ② (M8 x 30 mm: plateados) x 2


• Bridas para cables x 2


• Llave de maquinista x 1 (10 mm)


• Tornillos de instalación ③ (M8 x 40 mm: negros) x 2


• Llave hexagonal x 1 (distancia diagonal: 6 mm)


• Manual de instrucciones (este documento) x 1

Montaje del soporte

Nota

• Móntelo siempre en una mesa plana o similar.
• Introduzca los tornillos verticalmente en los agujeros y no los apriete más de lo necesario.

Procedimiento de montaje

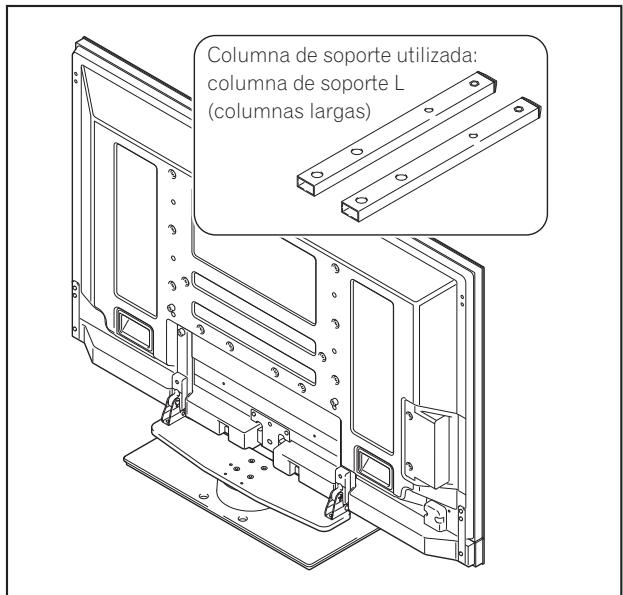

1 Seleccione las columnas de soporte que va a utilizar.

Seleccione las columnas de soporte de acuerdo con el televisor Pioneer que haya comprado (sólo deberá utilizar uno de los dos tipos de columnas de soporte disponibles).

Cuando el televisor Pioneer que ha comprado es uno de los modelos equipados con un altavoz en la parte inferior.

[Columna de soporte utilizada: columna de soporte L (columnas largas)]

Columna de soporte utilizada: columna de soporte L (columnas largas)

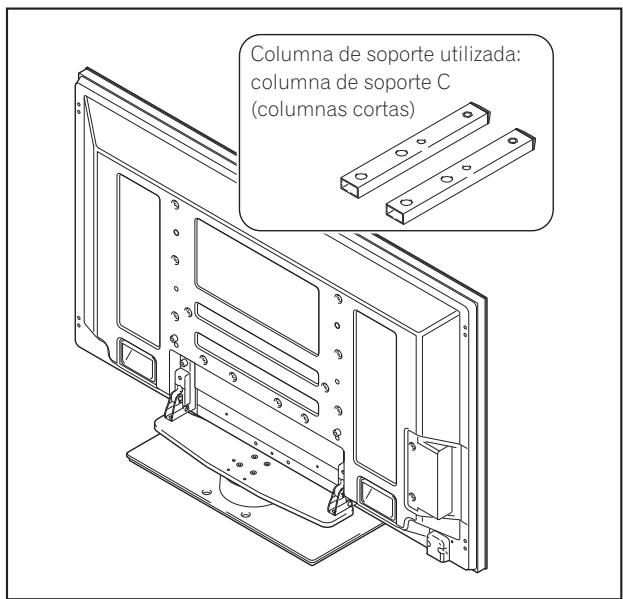

Cuando el televisor Pioneer que ha comprado es uno de los modelos que no van equipados con un altavoz en la parte inferior.

[Columna de soporte utilizada: columna de soporte C (columnas cortas)]

Columna de soporte utilizada: columna de soporte C (columnas cortas)

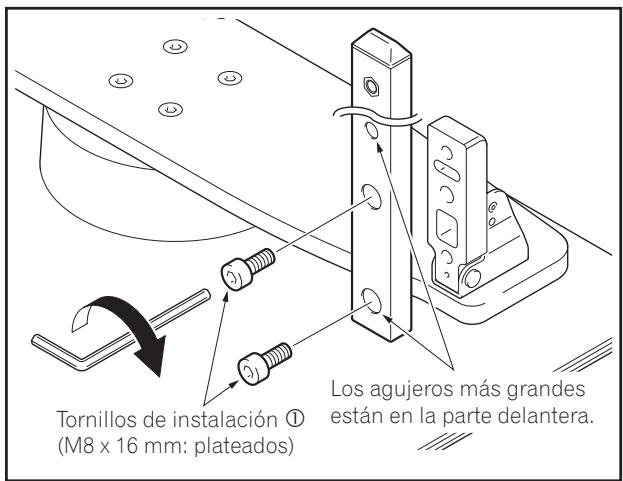

2 Asegure la columna en el soporte mediante los tornillos de instalación ① (4 posiciones a la derecha e izquierda).

Utilice la llave hexagonal suministrada para primero apretar ligeramente el tornillo de acoplamiento superior y, a continuación, el tornillo de acoplamiento inferior.

Tornillos de instalación ① (M8 x 16 mm: plateados) Los agujeros más grandes están en la parte delantera.

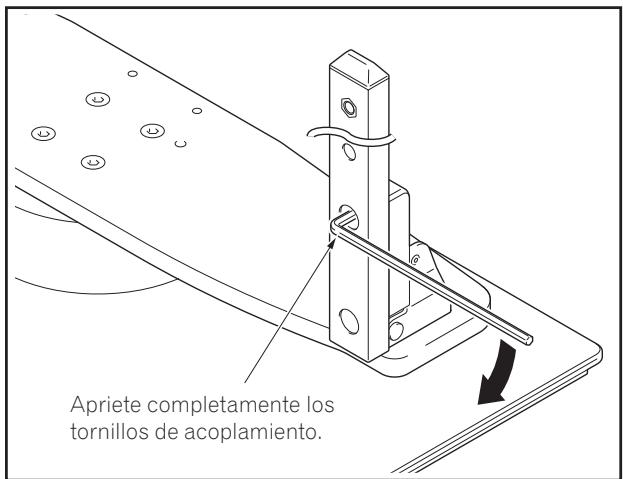

3 Apriete completamente los tornillos de instalación (4 posiciones a la derecha e izquierda).

Apriete completamente los tornillos de acoplamiento.

Nota

Guarde en un mismo lugar las columnas de soporte no utilizadas, la llave hexagonal, la llave de maquinista y el Manual de instrucciones.

Cómo montar el televisor Pioneer

PRECAUCIÓN

Un televisor Pioneer de 50 pulgadas (sin altavoz) pesa alrededor de 34 kg; al no tener fondo, es inestable. Por consiguiente, es imprescindible que al menosdos personas intervengan en su montaje einstalación.

Nota

• Asegúrese de que lo instala en un lugar estable.
• Introduzca los tornillos verticalmente en los agujeros y no los apriete más de lo necesario.
• Asegúrese de que instala correctamente las columnas de soporte. Para ello, consulte el procedimiento detallado en «Montaje del soporte».

Método de fijación

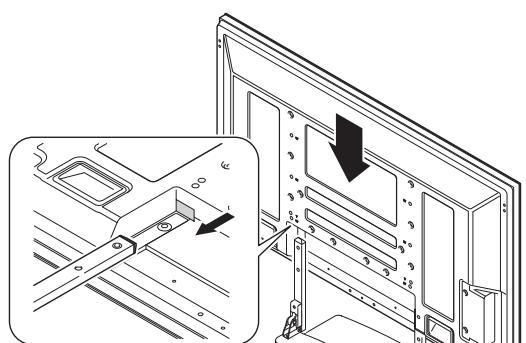

1 Cómo montar el televisor Pioneer en el soporte.

Coloque las columnas del soporte en la parte inferior del televisor Pioneer, tal y como indican las flechas. Después, introdúzcalas lentamente de forma vertical. Tenga muchísimo cuidado de no introducir las columnas del soporte en ningún otro lugar del televisor Pioneer que no sean las ranuras dispuestas para tal fin. Si lo hiciera, podría provocar daños en el panel del televisor Pioneer o en sus puertos, o bien el soporte se podría deformar.

Alinee los soportes de las columnas con la parte inferior del televisor Pioneer, tal y como se indica en la figura.

2 Fijación del televisor Pioneer con los tornillos de instalación ②.

Apriételos con la llave hexagonal suministrada.

Tornillos de instalación ② (M8 x 30 mm: plateados)

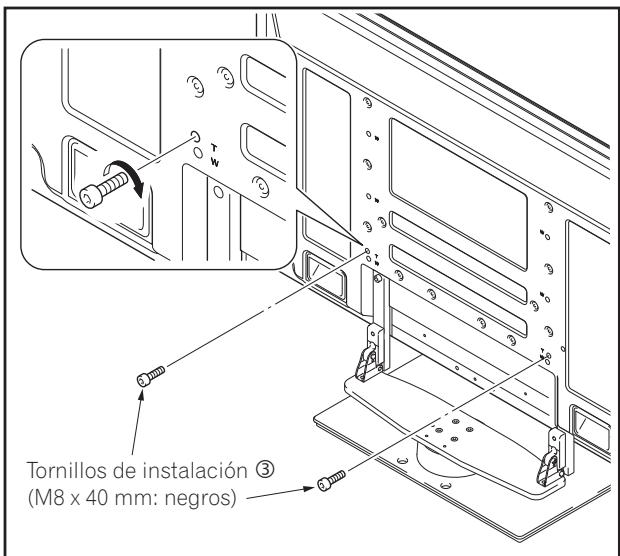

3 Fijación del televisor Pioneer con los tornillos de instalación ③.

Con la ayuda de la llave hexagonal suministrada, asegure el televisor Pioneer en los puntos marcados con una «T».

PRECAUCIÓN

Si el soporte no se instala utilizando los tornillos adecuados, podrían producirse accidentes imprevistos, como la rotura o caída del equipo.

Tornillos de instalación ③ (M8 x 40 mm: negros)

4 Montaje de los altavoces.

Consulte el método de instalación en el Manual de instrucciones de los altavoces.

Mecanismo de ajuste del ángulo de inclinación delantera y posterior

Este soporte le permite ajustar el ángulo de inclinación del televisor Pioneer, hacia delante o hacia atrás, según sus preferencias, un máximo de 2 grados, aproximadamente.

Nota

• Recuerde que sólo deberá ajustar el ángulo una vez que haya instalado el televisor Pioneer.
• Asegúrese de realizar la instalación sobre una mesa plana u otra superficie llana.
• Cuando ajuste el ángulo, recuerde que deberá sujetar con la mano la parte superior del televisor Pioneer.

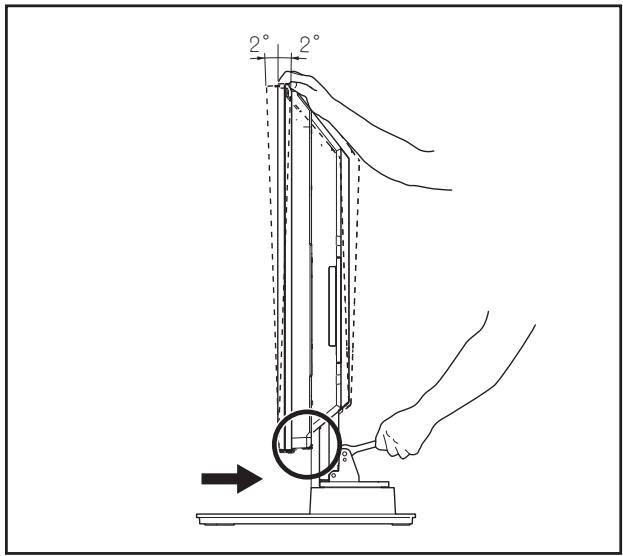

Procedimiento de ajuste

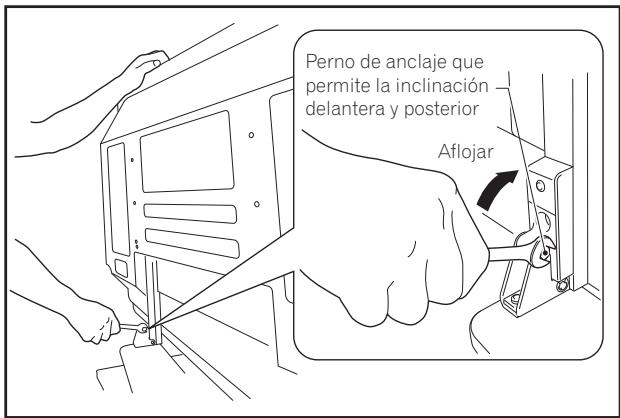

1 Utilice la llave de maquinista suministrada para aflojar los pernos de anclaje que permiten la inclinación delantera y posterior de la pantalla (2 posiciones a la derecha e izquierda).

Mientras sujeta con la mano la parte superior del televisor Pioneer, utilice la llave de maquinista suministrada para aflojar y hacer girar hacia arriba los pernos de anclaje que permiten la inclinación delantera y posterior, situados en los lados derecho e izquierdo.

Perno de anclaje que permite la inclinación delantera y posterior Aflojar

2 Determine el ángulo que usted prefiera.

Ajuste el ángulo que usted prefiera moviendo lentamente el televisor Pioneer.

2° 2°

Nota

Cuando esté ajustando el ángulo, tenga mucho cuidado de no colocar las manos en el lugar indicado por la flecha de la figura.

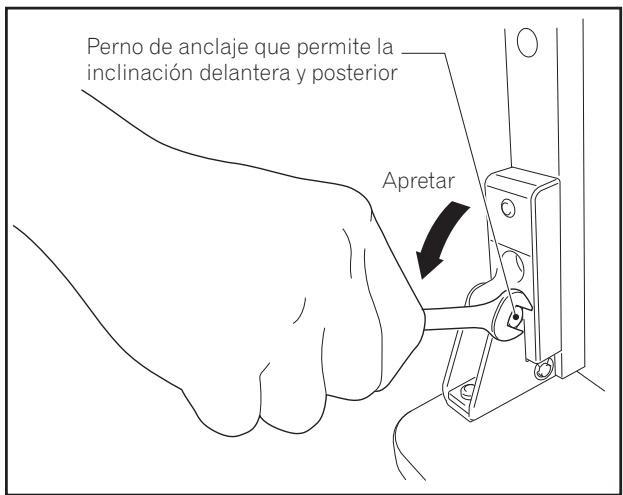

3 Apriete los pernos de anclaje que permiten la inclinación delantera y posterior (2 posiciones a la derecha e izquierda).

Apriete firmemente los pernos de anclaje que permiten la inclinación delantera y posterior, situados en el lado derecho e izquierdo, haciéndolos girar hacia abajo mediante la llave de maquinista suministrada. Recuerde sujetar con la mano la parte superior del televisor Pioneer hasta que haya terminado de apretar por completo todos los pernos.

Perno de anclaje que permite la inclinación delantera y posterior Apretar

4 Compruebe una vez más que los pernos de anclaje que permiten la inclinación delantera y posterior están bien apretados.

Instalación del producto en una mesa de TV u otro lugar similar

Asegúrese de que observa las siguientes precauciones al desplazar o instalar este producto con un televisor Pioneer en una mesa de TV u otro lugar similar.

Precauciones para el desplazamiento

• Si va a desplazar el producto una distancia superior a unos pocos metros, primero retire el altavoz, después retire el televisor Pioneer del soporte y a continuación desplace por separado el altavoz, el televisor Pioneer y el soporte.
• Cuando vaya a retirar el televisor Pioneer del soporte, asegúrese de seguir el procedimiento descrito en la página 60: «Cómo retirar el televisor Pioneer del soporte».

Precauciones al realizar la instalación en una mesa de TV u otro lugar similar

Si va a realizar la instalación en una mesa de TV u otro lugar similar, sujete el televisor Pioneer por las asas situadas en la parte posterior del mismo. Si lo sujeta por los altavoces, puede dañarlos o doblarlos.

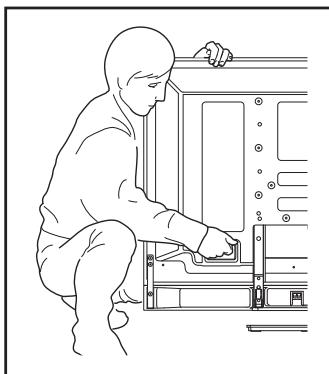

Cuando el televisor Pioneer que ha comprado va equipado con un altavoz en la parte inferior.

Sujete el televisor Pioneer por la asas y por la parte superior.

Altavoz debajo

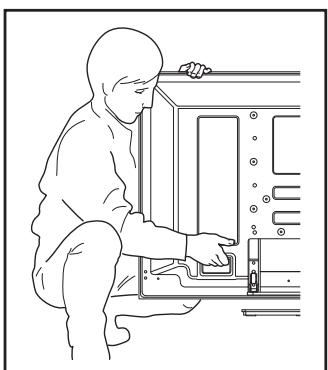

Cuando el televisor Pioneer que ha comprado no va equipado con un altavoz en la parte inferior.

Sujete el televisor Pioneer por la asas y por la parte superior.

Precauciones para la instalación

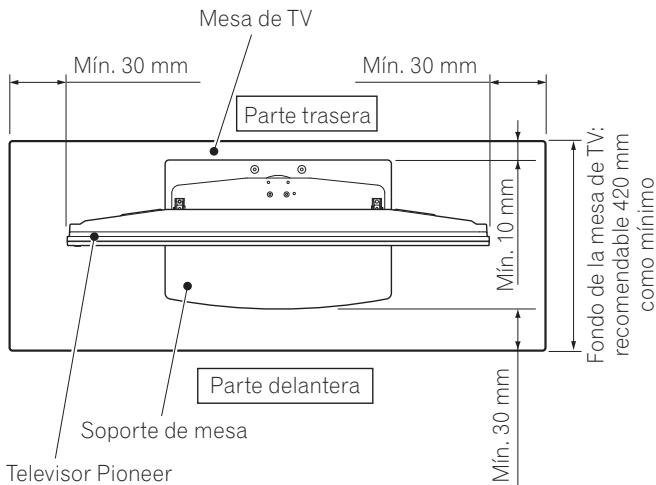

Asegúrese de dejar siempre libre delante y detrás del soporte un espacio de la medida indicada en la siguiente figura, como mínimo.

Mesa de TV Mín. 30 mm Mín. 30 mm Parte trasera Mín. 10 mm Fondo de la mesa de TV: recomendable 420 mm como mínimo Parte delantera Soporte de mesa Televisor Pioneer Mín. 30 mm

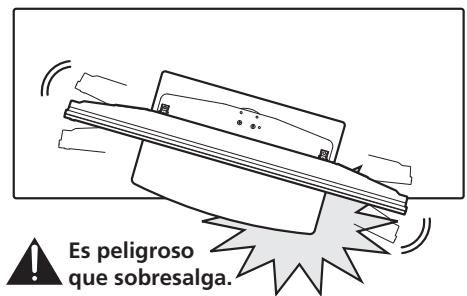

• Si el soporte sobresale de la mesa de TV, podría provocar accidentes imprevistos, como la rotura o caída del equipo.
• Al girar el televisor, tenga cuidado de que la pantalla no choque contra las paredes o los objetos de alrededor.

Es peligroso que sobresalga.

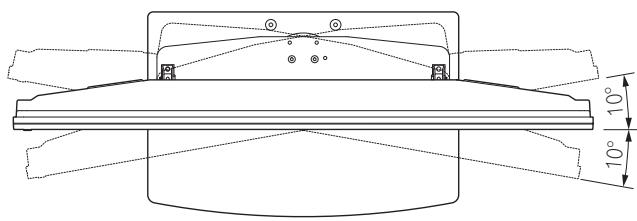

◆ Rango de rotación del ángulo

10° 10°

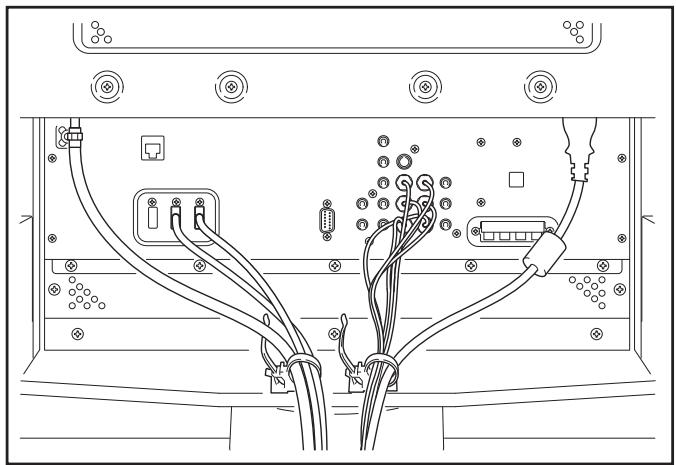

Preparación de los cables

Para sujetar los cables, utilice las bridas para cables que se incluyen con el soporte.

Nota

Tenga mucho cuidado de no ejercer fuerza en la base de los cables.

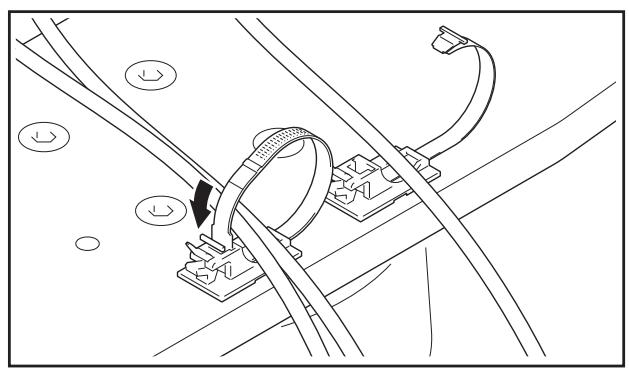

Uso de las bridas para cables

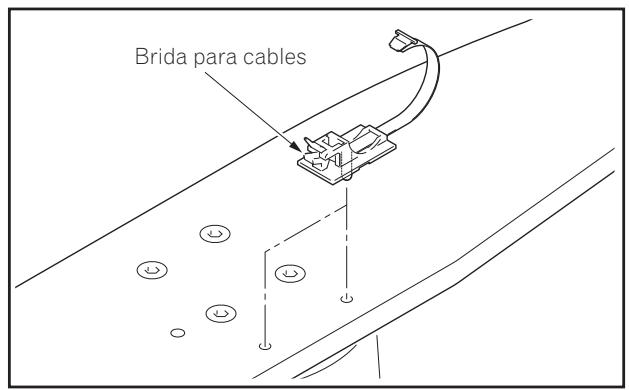

1 Pase la brida para cables por el agujero situado en la parte superior de la plataforma giratoria del soporte.

Brida para cables

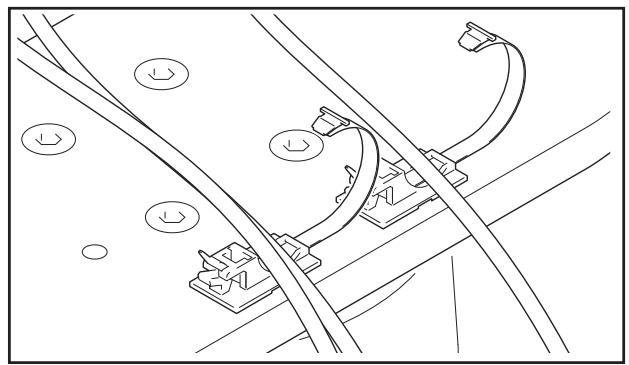

2 Reúna los cables y colóquelos sobre la brida para cables.

3 Cierre la brida para cables.

◆ Cómo retirar una brida para cables

Para abrir la brida, presione la parte indicada por la flecha de la figura.

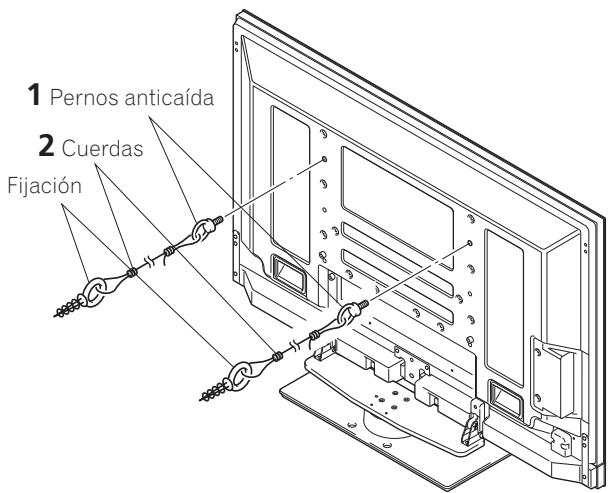

Cómo evitar que el equipo se caiga

Después de instalar el soporte, asegúrese de que toma las medidas necesarias para garantizar que el televisor Pioneer no puede caerse.

• Debido al peso del televisor Pioneer, si éste se cayera, podría herir a alguien.
• Por razones de seguridad, tome las medidas necesarias para garantizar que el televisor Pioneer no puede caerse.

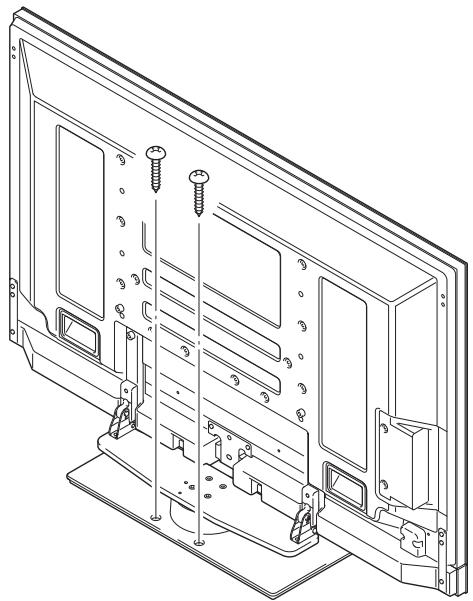

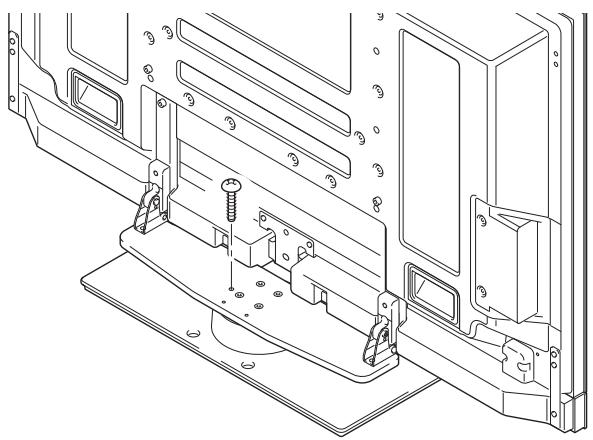

Estabilización sobre una mesa de TV u otro lugar

Estabilice el equipo de la forma que se muestra en la figura utilizando tornillos disponibles en el mercado.

Nota

• El televisor Pioneer siempre deberá instalarse sobre una mesa de TV que presente la resistencia, ancho y fondo adecuados. De lo contrario, podría caerse.
• Para estabilizar el televisor Pioneer sobre una mesa de TV, utilice tornillos con un diámetro nominal de 6 mm. De ser necesario, seleccione los tornillos adecuados tras consultar con un instalador profesional.

De 9 mm a 15 mm 6 mm Mín. 20 mm

• El televisor Pioneer siempre deberá colocarse sobre una mesa que presente la resistencia adecuada. De lo contrario, podría caerse.
• Cuando instale el televisor Pioneer, adopte las medidas de seguridad necesarias para evitar que el mismo pueda caerse o volcarse en situaciones de emergencia –durante un terremoto, por ejemplo– o en el caso de producirse un accidente.
• Si no adopta estas precauciones, el televisor Pioneer podría caerse y herir a alguien.
• Los tornillos, alcayatas y otros accesorios que utilice para asegurar el televisor Pioneer e impedir que se vuelque variarán de acuerdo con la composición y el espesor de la superficie a la que el mismo vaya fijado.
• Seleccione los tornillos, alcayatas y otros accesorios adecuados después de haber inspeccionado detenidamente la superficie para determinar su composición y espesor, y después de haber consultado con un instalador profesional en caso de ser necesario.

Utilización de una pared para estabilizar la pantalla

1 Cómo colocar pernos anticaída en el televisor Pioneer.
2 Utilice cuerdas fuertes para estabilizarlo adecuadamente y de forma segura a una pared, columna u otro elemento resistente.
- Realice este procedimiento de la misma forma en el lado derecho e izquierdo.
- La longitud de las cuerdas deberá ser lo suficientemente larga para permitir que el soporte gire libremente.

Nota

Utilice pernos anticaída, cuerdas y fijaciones disponibles en el mercado.

Pernos recomendados:

Diámetro nominal: M8

Longitud: De 12 mm a 15 mm

De 12 mm a 15 mm M8

1 Pernos anticaída 2 Cuerdas Fijación

✿ Posición de los tornillos asegurados en una base o en una mesa: sin altavoces

Unidad: mm

552 120 552 24 356

Cómo fijar la rotación en la parte delantera

Estabilice el equipo de la forma que se muestra en la figura utilizando tornillos disponibles en el mercado.

Nota

Para fijar la rotación en la parte delantera, utilice un tornillo cuyo diámetro nominal sea de M4 y cuya longitud esté comprendida entre los 20 mm y 30 mm.

De 7 mm a 12 mm M4 De 20 mm a 30 mm

Cómo retirar el televisor Pioneer del soporte

PRECAUCIÓN

A fin de evitar accidentes, siempre que vaya a retirar el televisor Pioneer del soporte, siga el procedimiento que se indica a continuación.

1 Primero, asegúrese de que el perno de anclaje que permite la inclinación delantera y posterior de la pantalla está bien apretado.
2 Después, despeje un espacio sobre un suelo plano –u otra superficie similar– en el que pueda colocar tumbado el televisor Pioneer; luego, cubra con una sábana el espacio despejado a fin de proteger la pantalla de arañazos u otros daños.
3 Desmonte los altavoces.

4 Extraiga los tornillos de instalación (4 tornillos), siguiendo los pasos 2 y 3 descritos en «Cómo montar el televisor Pioneer» (página 55).

Nota

No extraiga los tornillos (M8 x 16 mm: plateados) utilizados en el paso 2 de la página 55. Las columnas de soporte podrían salirse de su sitio y caerse.

5 Mientras sujeta el televisor Pioneer por las asas y por la parte inferior, levántelo verticalmente.
6 Coloque lentamente el televisor Pioneer sobre la sábana extendida, según lo indicado en el paso 2, con la pantalla mirando hacia abajo.

Nota

Cuando vuelva a instalar el televisor Pioneer en el soporte, asegúrese de que las columnas de soporte de la izquierda y de la derecha están colocadas en el mismo ángulo.

Especificaciones

Dimensiones externas: 577 mm (ancho) x 321 mm (alto) x 380 mm (fondo) (Si se utilizan las columnas de soporte C)

Peso: 10,8 kg

- Las especificaciones anteriores y el exterior pueden ser modificados sin previo aviso para mejorar el producto.

Diagrama de dimensiones

Modelo de pantalla de 50 pulgadas (equipado con un altavoz en la parte inferior)

Unidad: mm

Modelo de pantalla de 50 pulgadas (no equipado con un altavoz en la parte inferior)

Unidad: mm

Publicado por Pioneer Corporation. Copyright © 2008 Pioneer Corporation. Todos los derechos reservados.

感謝您購買本 Pioneer 產品。
