产品类型	电视桌面底座
品牌	先锋
型号	PDK-TS36B
尺寸（长×高×深）	577 × 321 × 380 毫米（带S支撑柱）
重量	10.8 公斤
兼容性	PDP-5020FD, PDP-111FD, PDP-LX5090H, PDP-LX5090, PDP-LX509A, PDP-C509A
旋转角度	左右各10°
倾斜角度	前后约2°
主要材料	钢
包装内容	桌面底座、支撑柱（L和S）、固定螺丝（M8×16、M8×30、M8×40）、线夹、六角扳手、使用说明书
安装	需两人操作，平坦稳定的表面
安全注意事项	使用固定螺丝（M8）和线缆防止倾倒
清洁	用柔软的干布擦拭
预期用途	室内，电视机柜上
线缆管理	附带线夹
防旋转固定	M4螺丝固定前部旋转
附带螺丝数量	8颗螺丝（4颗M8×16、2颗M8×30、2颗M8×40）
颜色	黑色（估计）
推荐柜子深度	420毫米或更大
底座宽度	577毫米
底座高度	321毫米
底座深度	380毫米

常见问题 - PDK-TS36B PIONEER

哪些电视机兼容先锋PDK-TS36B底座？

此底座专为先锋电视型号PDP-5020FD、PDP-111FD、PDP-LX5090H、PDP-LX5090、PDP-LX509A和PDP-C509A设计。

如何组装PDK-TS36B桌面底座？

选择适合您电视的支撑柱（L用于底部带音箱的型号，S用于无音箱）。用附带的M8×16螺丝将支撑柱固定在底座上，然后拧紧。使用附带的六角扳手。

底座最大承重是多少？

此底座设计用于支持兼容的先锋电视重量，特别是约34公斤的50英寸无音箱型号。

如何在此底座上调节电视的倾斜角度？

用六角扳手松开左右两侧的锚定螺栓，将电视倾斜到所需角度（前后约2°），然后重新拧紧螺栓。

如何防止电视倾倒？

使用M8固定螺丝（另售）将底座稳固在柜子上，或者将安全线缆固定到墙壁或柱子上。

PDK-TS36B底座的尺寸是多少？

外部尺寸为宽577毫米、高321毫米、深380毫米（带S支撑柱）。

如何从底座上拆卸电视？

确保倾斜螺栓已拧紧，然后取下音箱。握住电视手柄，拧下4颗安装螺丝（2颗M8×30和2颗M8×40）。将电视正面朝下放在保护布上。

PDK-TS36B包装内含哪些物品？

包装内含：1个桌面底座、2个L支撑柱、2个S支撑柱、4颗M8×16螺丝、2颗M8×30螺丝、2颗M8×40螺丝、2个线夹、2把六角扳手和使用说明书。

底座的旋转角度是多少？

底座可向左旋转10°，向右旋转10°。

如何清洁和保养底座？

定期用柔软的干布擦拭底座。不要使用溶剂或研磨性产品。定期检查螺丝的紧固情况。

用户手册 PDK-TS36B PIONEER

為使您熟知本機的正確操作方式，務求詳閱本「操作手冊」。

在您閱讀完手冊的內容後，請妥為保存，以備日後參考之用。

安裝

• 如果您在安裝時遇到任何問題，與您的經銷商連絡。
• Pioneer 對於因安裝錯誤、不當使用、修改或天災所造成的任何意外或損害，恕概不負責。

重要警示

將位於設備下方的型號和序號記錄下來。

型號

序號

保留這些號碼以備不時之需。

目錄

注意 62

核對隨附零件....63

組合支架....64

安裝先鋒電視....65

前後角度傾斜調整的機械裝置 66

將產品安裝至電視桌等部位上 67

線路準備....68

預防設備翻覆 69

固定前方的旋轉....70

從支架拆卸先鋒電視 70

規格....70

尺寸圖....71

注意

本標誌在於指出：存在有可能造成人體傷害或財物損失的危險或不安全的做法。

注意

這個桌上支架是專為先鋒電視（PDP-5020FD / PDP-111FD / PDP-LX5090H / PDP-LX5090 / PDP-LX509A / PDP-C509A）所設計的。如果使用其他機種，可能會因為不穩定而造成傷害。想要獲得更進一步的資訊，請跟你購買顯示器的店家聯絡。

除了詳細的指示，不要安裝或修改產品。除了那些指示說明，不要將此支架安裝先鋒電視，也不要修改或是另有用途。

不當的安裝是非常危險的，因為如此可能會造成翻覆或是其他意外。

安裝位置

• 選擇一個夠堅固，足以支撐桌上支架和顯示器的地方。
- 確認是安裝於平坦和堅固的地方。
- 不要安裝於戶外或是潮濕的地方，例如溫泉或是海灘旁邊。
- 不要將支架安裝於會震動或衝撞的地方。

組合和安裝

• 請按照裝配指示組合桌上支架，將所有螺絲穩固的栓在指定的地方。
  安裝顯示器以後，因為桌上支架沒有按照指示安裝，可能會發生幾種狀況，如設備碎裂或是翻覆的意外發生。
• 安裝顯示器時一定要有兩人或兩人以上去確認是否安裝妥當。
• 安裝以前，將顯示器和周邊設備的電源關閉，然後再將電源線插頭從插座拔除。

桌上支架可以向左右翻轉 10 度，往前和往後傾斜大約 2 度。在桌上支架和先鋒電視的翻轉範圍內，請不要放置其他物體。小心安裝本品，使其在平常使用或轉動時，不會從電視桌或其他已安裝的部位上突出。如果安裝失敗將會導致設備碎裂或是翻覆的意外發生（請參閱第 67 頁）。當調整往前往後角度時，請非常小心地不要將手放在先鋒電視和桌上支架之間的底部（請參閱第 66 頁）。

請採取適當可靠的方法防範產品摔落，以避免因摔落造成任何意外發生（參閱第69頁）。

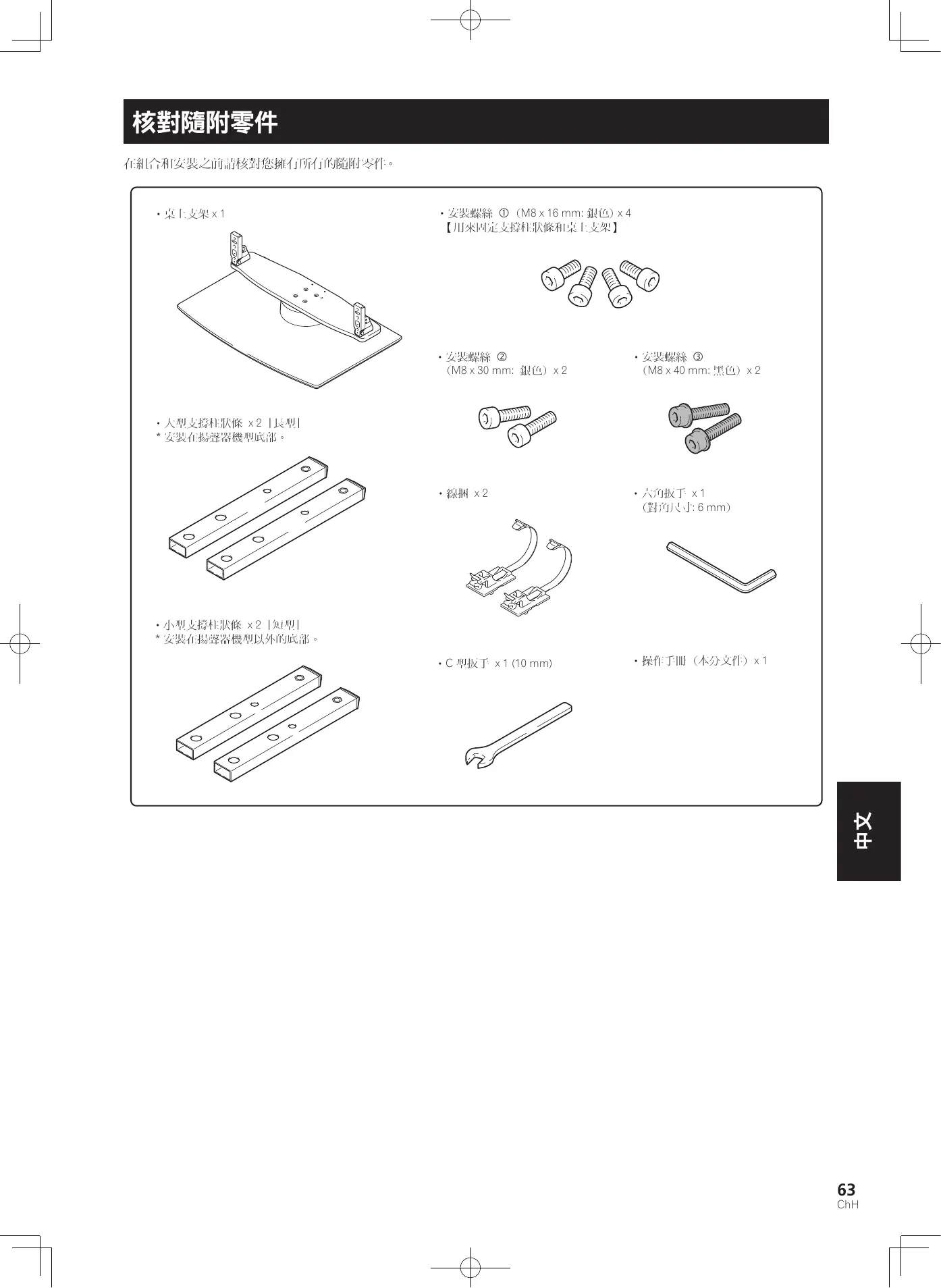

核對隨附零件

在組合和安裝之前請核對您擁有所有的隨附零件。

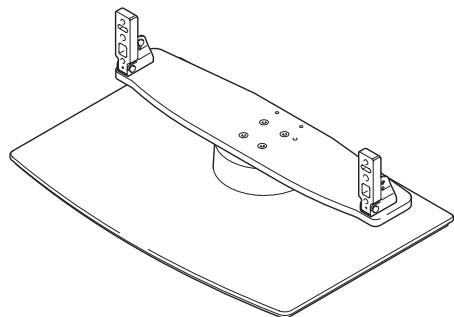

• 桌上支架 x 1

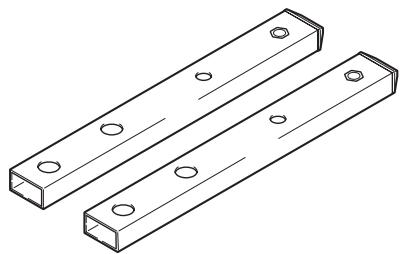

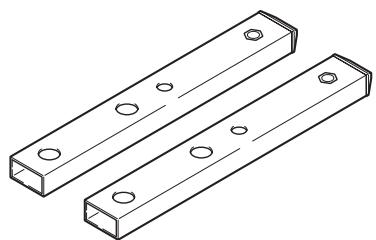

• 大型支撐柱狀條 ×2 [長型]
  * 安裝在揚聲器機型底部。

• 小型支撐柱狀條 ×2 [短型]
  * 安裝在揚聲器機型以外的底部。

• 安裝螺絲 ① (M8 x 16 mm: 銀色) x 4

【用來固定支撐柱狀條和桌上支架】

· 安装螺絲 ②

(M8 x 30 mm: 銀色) x 2

- 線捆 x2

(M8 x 40 mm: 黑色) x 2

- 六角扳手 x1

(對角尺寸: 6 mm)

- 操作手冊（本分文件）×1

組合支架

附注

• 永遠組合在平坦的桌面上。
• 將螺絲以垂直的方式鎖入螺絲孔內，不要將螺絲過度繃緊。

組合程序

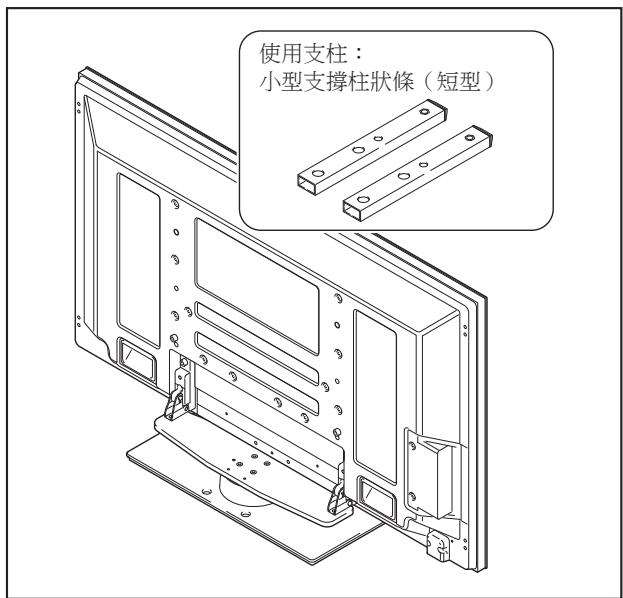

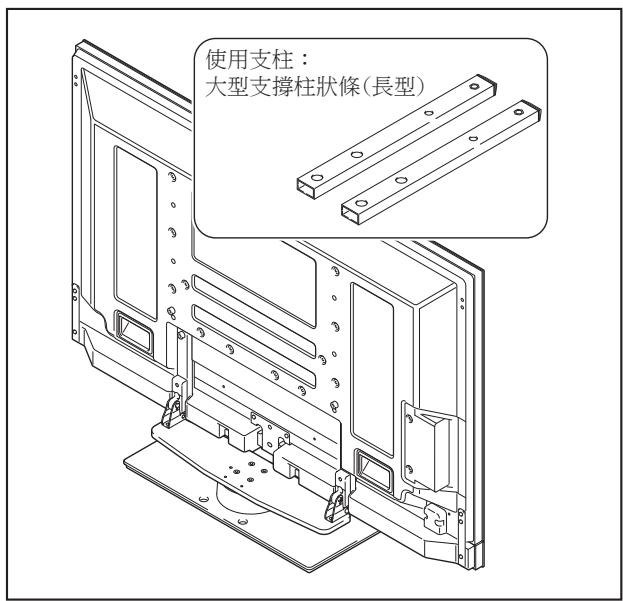

1 選擇要用以接合的支柱。

根據您所購買的先鋒電視型號選擇支柱（僅可從兩種可供使用的支柱當中選擇一種使用）。

當您購買的先鋒電視型號為下置揚聲器。

[使用支柱：大型支撑柱狀條（長型）]

當您購買的先鋒電視型號為除下置揚聲器以外。

[使用支柱：小型支撑柱狀條（短型）]

使用支柱： 小型支撑柱状條（短型）

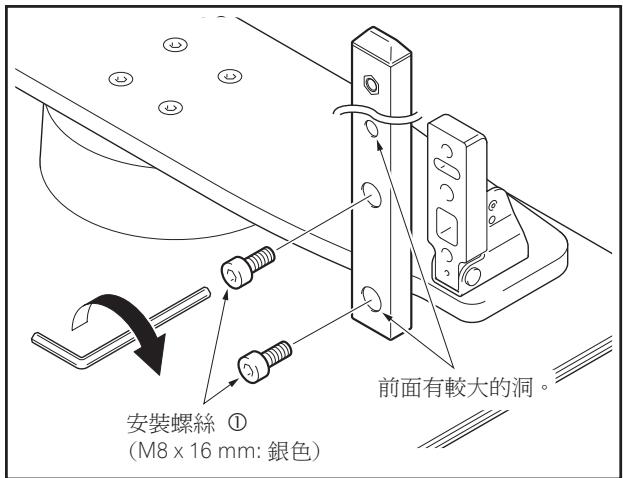

2 將支撐柱狀條用螺絲 ① 鎖入支架（左右共四個位置）。

首先使用隨附的六角扳手，將依附在上方的螺絲鬆開，然後再將依附在底部的螺絲鬆開。

安装螺絲 ① (M8 x 16 mm: 銀色) 前面有較大的洞。

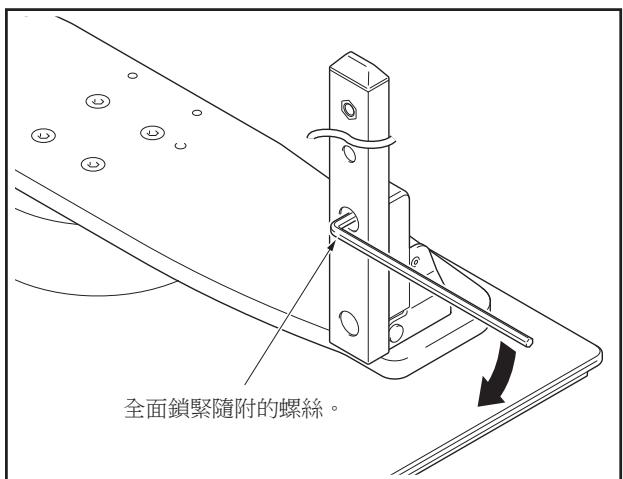

3 全面鎖緊安裝用的螺絲（左右共四個位置）。

全面鎖緊隨附的螺絲。

附注

請小心地將沒有用到的支撐柱狀條，六角扳手，C型扳手，操作手冊一起收好。

安裝先鋒電視

50 吋先鋒電視的重量(不含揚聲器)大約為 34 公斤，這些顯示器不具深度，亦不穩定。 因此，至少須有兩人才能組裝及安裝。

附注

• 永遠組合在平坦的桌面上。
• 將螺絲以垂直的方式鎖入螺絲孔內，不要將螺絲過度繃緊。
  · 請確實參考「組合支架」中的程序適當的安裝支柱。

安裝方法

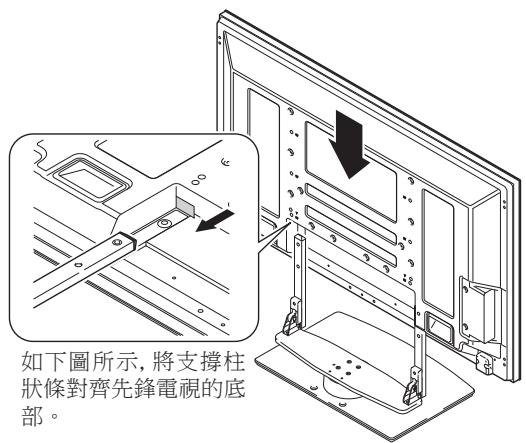

1 將先鋒電視安裝在支架上。

將先鋒電視的底部安裝在支架的支撐柱狀條，如箭頭所示的方向，並慢慢的以垂直方式插入。除了支架的插入狹縫以外，請非常小心的不要將支撐柱狀條插入先鋒電視的任何地方。如果隨意插入先鋒電視的任何零件有可能會導致面板和接頭的損壞，或是支架彎曲變形。

如下圖所示，將支撐柱狀條對齊先鋒電視的底部。

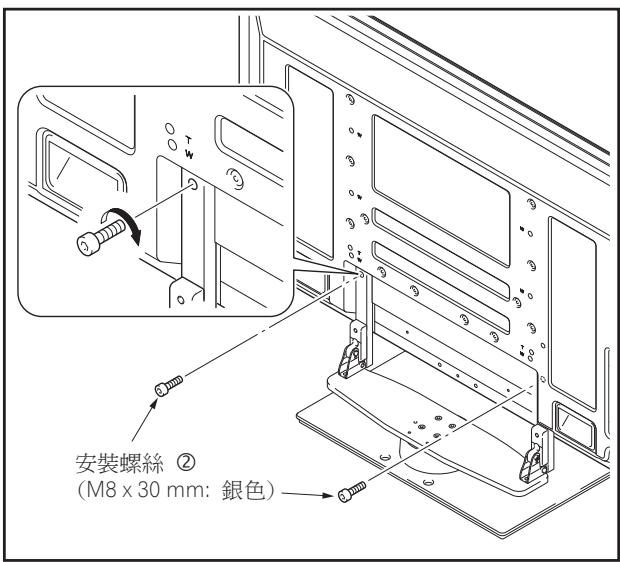

2 用安裝用的螺絲 ② 將先鋒電視固定住。

請使用隨附的六角扳手來固定。

安裝螺絲 ② (M8 x 30 mm: 銀色)

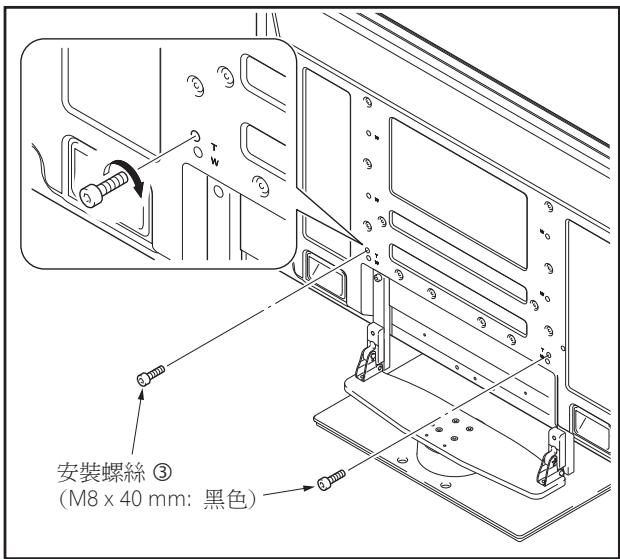

3 用安裝用的螺絲 ③ 將先鋒電視固定住。

利用產品內附的六角扳手將先鋒電視接至標示 “T” 的各個位置上。

如今已有發生數件因腳架使用不當螺絲安裝，導致設備破裂或掉落而造成的意外。

安装螺絲③ (M8 x 40 mm: 黑色)

4 接合揚聲器。

請參考操作手冊的揚聲器的安裝方法。

前後角度傾斜調整的機械裝置

根據你個人喜好可以調整先鋒電視傾斜的角度，前後範圍大約2度左右。

附注

· 安裝好先鋒電視以後，請調整角度。
· 請安裝在平坦的桌面上或是其他平坦的表面。
· 當調整角度時，請握住先鋒電視的上端。

調整步驟

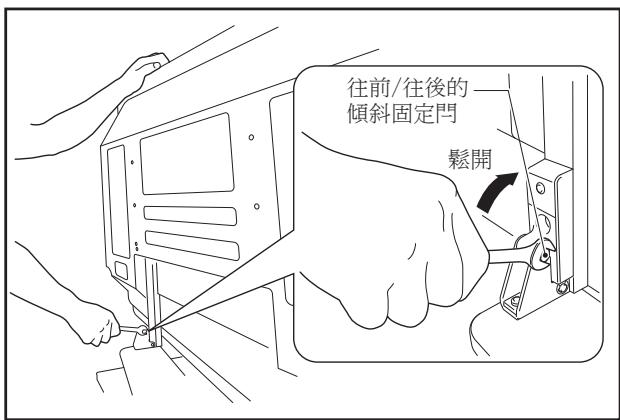

請使用隨附的 C 型扳手去鬆開往前 / 往後傾斜的固定門（左右共兩個位置）。

使用 C 型扳手往上轉動以鬆開在左邊和右邊的往前 / 往後的傾斜固定門，請確定用手握好先鋒電視的上方。

往前/往後的 傾斜固定門 鬆開

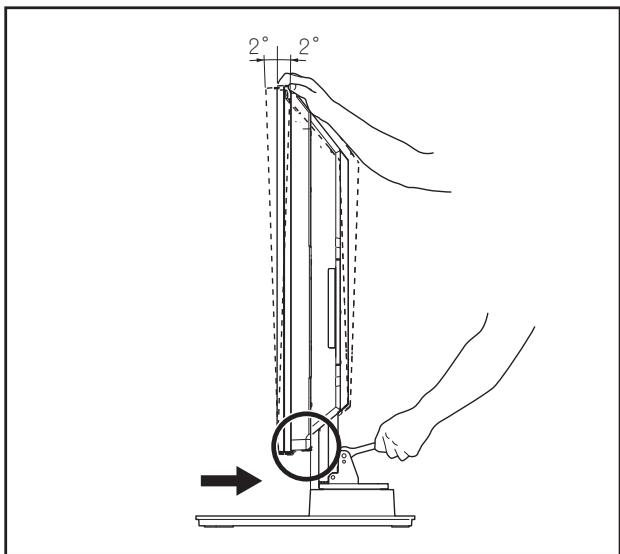

2 隨個人喜好設定角度。

慢慢搬動先鋒電視來設定個人喜好的角度。

2° 2°

附注

當調整角度時，請非常小心的不要將手放在如圖箭頭所指的地方。

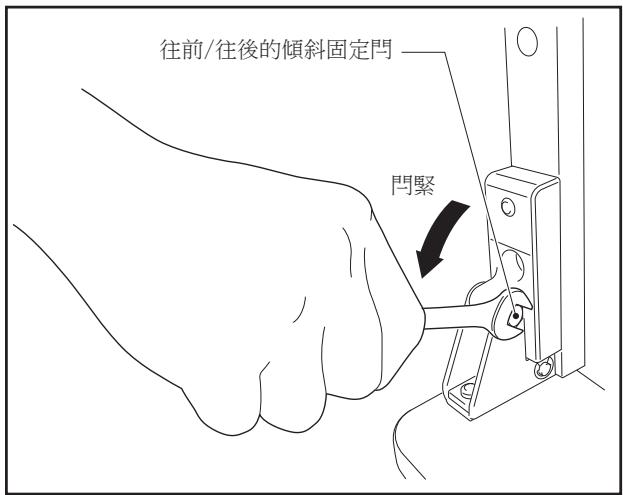

3 將往前 / 往後的傾斜固定門門緊（左右共兩個位置）。

使用 C 型扳手往下轉動以門緊在左右兩邊的往前 / 往後傾斜固定門。用手握住先鋒電視的上方直到你已經將固定門門緊。

往前/往後的傾斜固定門 門緊

4 再一次確認往前 / 往後的傾斜固定門是門緊的。

將產品安裝至電視桌等部位上

在將本產品連同先鋒電視一同移至或安裝至電視桌或其他箱櫃時，請確實遵守下列注意事項：

移動時的預防措施

• 當需要將產品移動數公尺以外，先搬移揚聲器，然後再從支架搬開先鋒電視，而後才分別移動揚聲器，先鋒電視和支架。
• 當從支架拆卸先鋒電視時，請按照第 70 頁的“從支架拆卸先鋒電視”步驟。

安裝至電視桌或其他機架上之注意事項

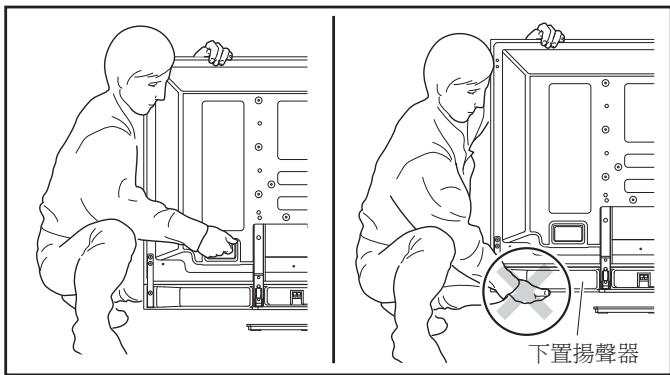

在安裝至電視桌或其他機架上時，請握住先鋒電視面手把的方式來握住先鋒電視。若您是握住揚聲器，可能會造成揚聲器損壞或扭曲。

當您購買的先鋒電視型號為下置揚聲器。

從頂部和先鋒電視的把手握好。

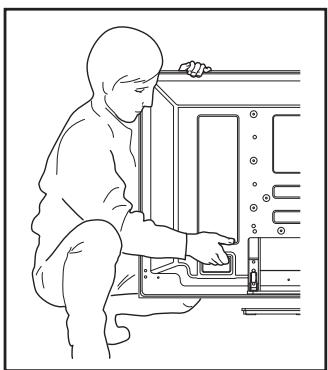

當您購買的先鋒電視型號為下置揚聲器以外。

從頂部和先鋒電視的把手握好。

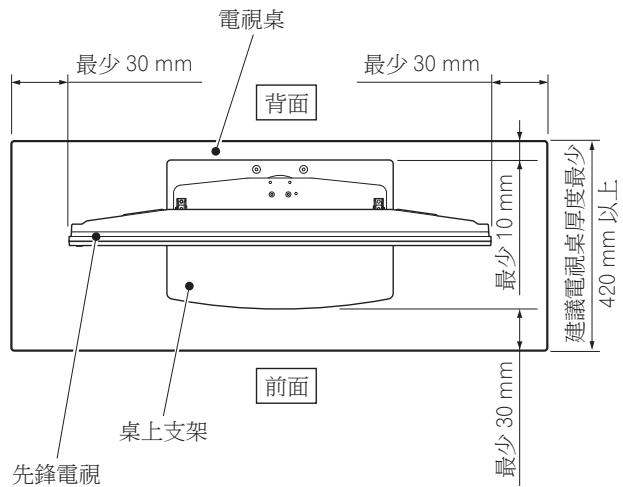

請確認你可以長久將桌上支架最少固定如下圖所標的前面和後面的距離空間。

電視桌 最少 30 mm 背面 最少 30 mm 最少 10 mm 建議電視桌厚度最少 420 mm 以上 前面 桌上支架 先鋒電視 最少 30 mm

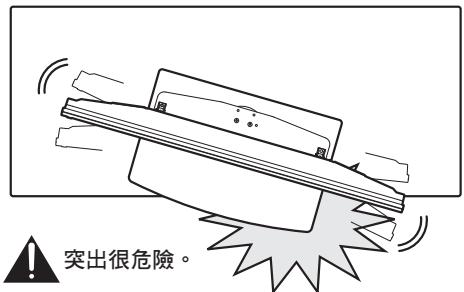

• 若腳架從電視桌上突出，則可能會發生設備撞壞或摔落等無法預測的意外。
• 當翻轉的時候，請小心不要讓顯示器碰撞到牆面或是周邊的物體。

突出很危險。

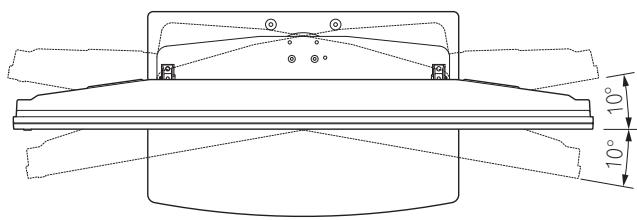

角度翻轉的範圍

10° 10°

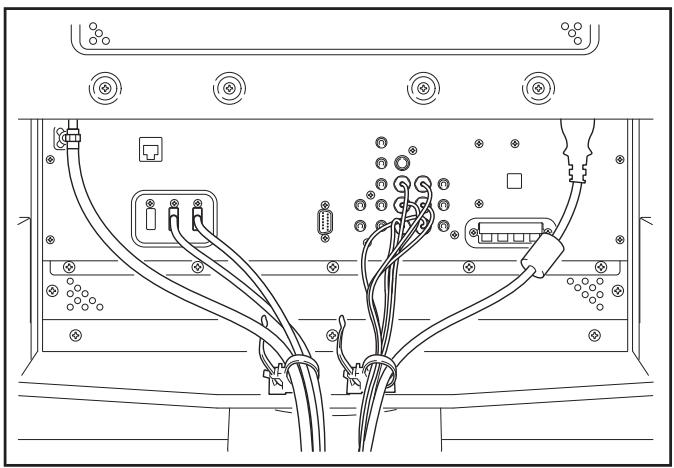

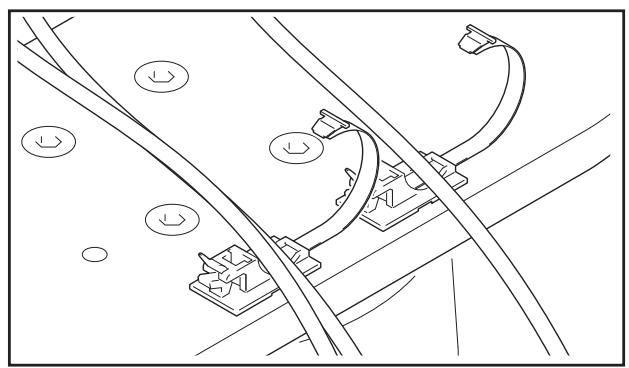

線路準備

請使用隨附的線捆綑綁線路。

附注

請小心不要強力拉拔線頭。

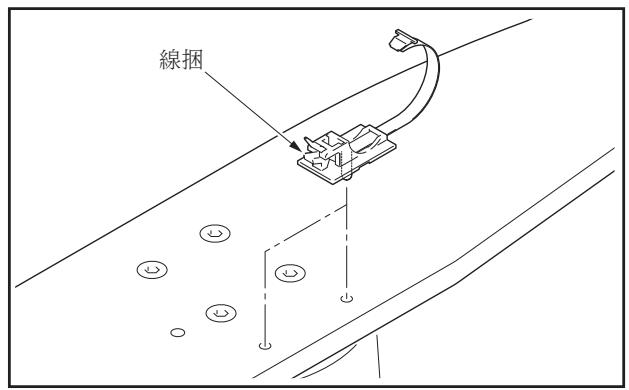

1 透過孔洞，請將線捆插入支架上方的翻轉平台上。

線捆

2 聚集線路並將其放入線捆上。

在安裝好支架之後，請特別小心確認先鋒電視不會翻覆。

• 可能會因為先鋒電視的重量而發生摔落，使人受傷。
• 為了安全起見，請確實特別小心，確定先鋒電視不會摔落。

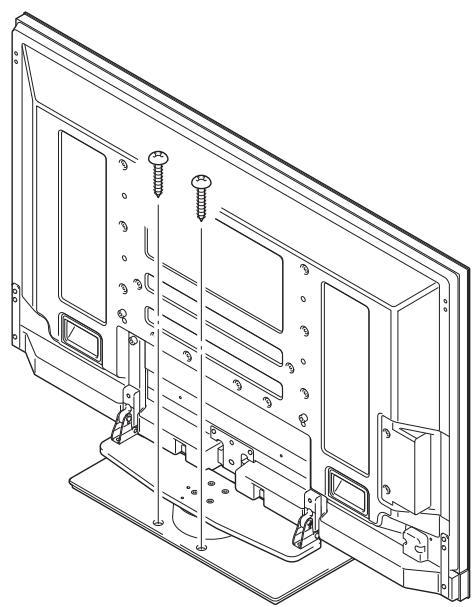

穩固於電視桌或其他部位上

使用市面上有的螺絲如圖所示，可以穩固安裝設備。

附注

• 請使用擁有適當強度、寬度及深度的電視桌支撐先鋒電視。如未遵照使用，則可能會發生摔落。
• 要將先鋒電視穩固於電視桌上，請使用額定直徑為 6 mm 的螺絲。如有必要，請向專業安裝人員請教後再選擇適當的螺絲。

9 mm 至 15 mm 6 mm 最少20 mm

• 要有足夠強度的桌上才可永久支撐先鋒電視。如果強度不夠將可能導致個人傷害和身體的損害。
• 當安裝先鋒電視時，請先量測安全的尺度，如果發生緊急狀況，比如地震或是意外，可以避免機台翻覆或是翻倒。
• 如果你沒有做這預防措施，那麼先鋒電視有可能會翻覆且造成傷害。
• 用以固定先鋒電視以免過度轉動的螺絲、掛鉤及其他固定配件會視接合表面的結構及厚度而有所不同。
• 如有必要，請先小心檢查過表面以確定其厚度及結構並向專業安裝人員請教過後，再選擇適當的螺絲、掛鉤及其他固定配件。

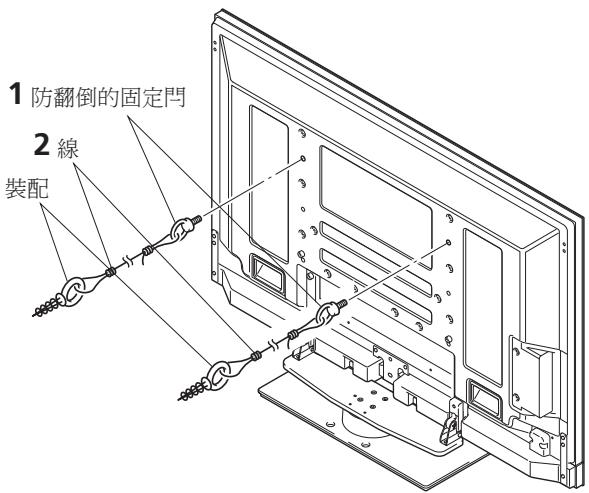

牢固的安裝在牆上

1 嵌入防翻倒的固定門在先鋒電視上。
2 利用強力鋼索適當地穩固並牢牢固定到牆上、柱上或其他堅固的元件上。

• 左右邊也按照此種方式進行安裝。
• 線或是鏈條的長度一定要夠長，這樣才能方便支架自由的轉動。

附注

請使用一般市面上可防摔落的掛鉤、

鋼索及固定配件。

建議螺栓：標稱直徑 M8

長度 12 mm 至 15 mm

12 mm 至 15 mm

1 防翻倒的固定門 2 線 裝配

❖ 桌上螺絲的位置：不包括揚聲器

單位:mm

552 120 552 24 356

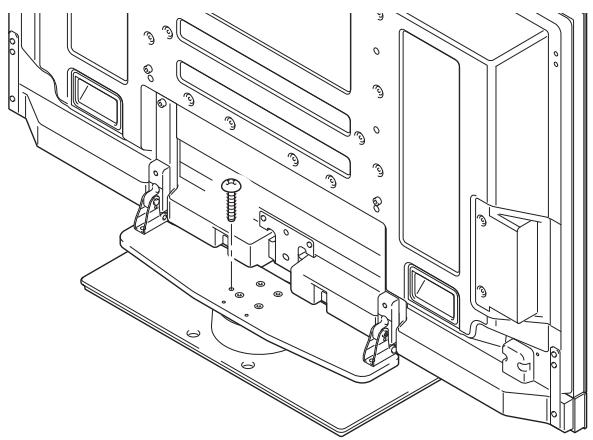

固定前方的旋轉

如圖所示，使用市面上有的螺絲固定設備。

附注

使用螺絲腳直徑 M4 和 20 mm 到 30 mm 長度的螺絲以固定前方的旋轉。

7 mm 至 12 mm 20 mm 至 30 mm M4

從支架來拆解先鋒電視，請參照以下所敘述的步驟，以防意外的發生。

1 首先請確認將往前 / 往後的傾斜固定門是門緊的。
2 先將平坦地面清空，這樣便能將先鋒電視平躺放好，然後舖張紙在上方，便可以防止被刮傷或其他的傷害。
3 將揚聲器搬開。

4 請參閱第 65 頁的”安裝先鋒電視”步驟 2 和步驟 3，以移除安裝用的螺絲（共 4 顆螺絲）。

附注

請勿移除第 65 頁步驟 2 的螺絲 (M8 x 16 mm: 銀色)。如此將會造成支撐柱狀條滑落和翻覆。

5 從底部和握好先鋒電視的把手，並以垂直方式提起顯示器。

6 如步驟 2 將先鋒電視慢慢的以紙張覆蓋，並使螢幕面朝下。

附注

當重新將先鋒電視裝回支架時，請確認左右兩邊的支撐柱狀條是設定相同的角度。

規格

- 以上的外部規格如有修改，以改善產品品質，恕不另行通知。

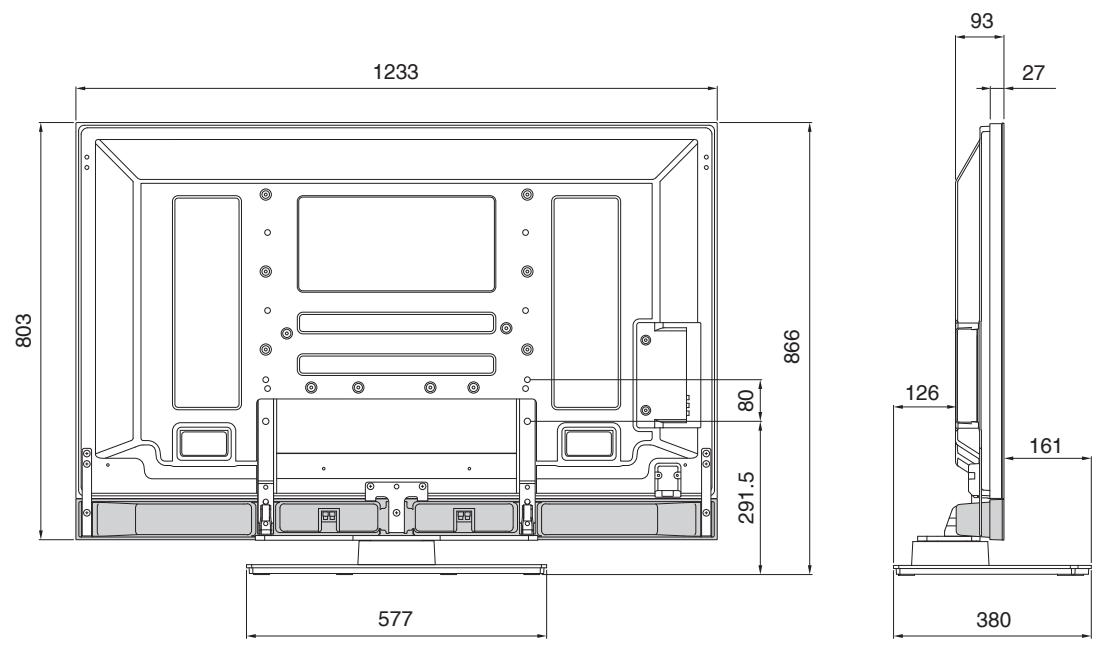

50 吋電漿顯示器（下置揚聲器）

單位: mm

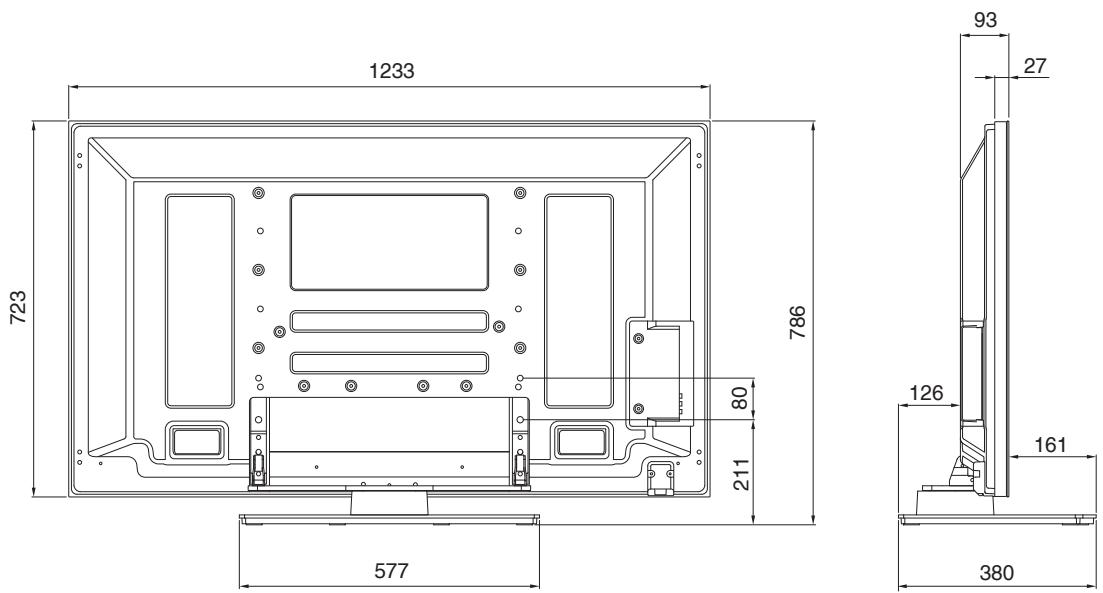

50 吋電漿顯示器（除下置揚聲器）

單位: mm
