Produkttyp	Tischfuß für Fernseher
Marke	PIONEER
Modell	PDK-TS36B
Abmessungen (L × H × T)	577 × 321 × 380 mm (mit S-Stützsäulen)
Gewicht	10,8 kg
Kompatibilität	PDP-5020FD, PDP-111FD, PDP-LX5090H, PDP-LX5090, PDP-LX509A, PDP-C509A
Drehwinkel	10° nach links und rechts
Neigungswinkel	Ungefähr 2° nach vorne und hinten
Hauptmaterial	Stahl
Lieferumfang	Tischfuß, Stützsäulen (L und S), Befestigungsschrauben (M8×16, M8×30, M8×40), Kabelbinder, Innensechskantschlüssel, Bedienungsanleitung
Installation	Erfordert zwei Personen, ebene und stabile Oberfläche
Sicherheitshinweise	Verwenden Sie Befestigungsschrauben (M8) und Kabel, um ein Umkippen zu verhindern
Reinigung	Mit einem weichen, trockenen Tuch abwischen
Verwendungszweck	Innenbereich, auf TV-Möbel
Kabelmanagement	Kabelbinder enthalten
Anti-Rotationsbefestigung	M4-Schrauben zur Fixierung der Drehung vorne
Anzahl der mitgelieferten Schrauben	8 Schrauben (4 M8×16, 2 M8×30, 2 M8×40)
Farbe	Schwarz (Schätzung)
Empfohlene Tiefe des Möbels	420 mm oder mehr
Fußbreite	577 mm
Fußhöhe	321 mm
Fußtiefe	380 mm

Häufig gestellte Fragen - PDK-TS36B PIONEER

Welche Fernseher sind mit dem Pioneer PDK-TS36B Fuß kompatibel?

Dieser Fuß ist exklusiv für die Pioneer-Fernseher der Modelle PDP-5020FD, PDP-111FD, PDP-LX5090H, PDP-LX5090, PDP-LX509A und PDP-C509A ausgelegt.

Wie montiere ich den Tischfuß PDK-TS36B?

Wählen Sie die passenden Stützsäulen für Ihren Fernseher (L für Modelle mit Lautsprechern darunter, S für ohne). Befestigen Sie die Säulen mit den mitgelieferten M8×16-Schrauben am Fuß und ziehen Sie sie fest. Verwenden Sie den beiliegenden Innensechskantschlüssel.

Was ist das maximale Gewicht, das der Fuß tragen kann?

Der Fuß ist ausgelegt, um das Gewicht der kompatiblen Pioneer-Fernseher zu tragen, insbesondere das 50-Zoll-Modell mit etwa 34 kg ohne Lautsprecher.

Wie stelle ich die Neigung des Fernsehers auf diesem Fuß ein?

Lockern Sie die Verankerungsschrauben links und rechts mit dem Innensechskantschlüssel, neigen Sie den Fernseher auf den gewünschten Winkel (ca. 2° nach vorne oder hinten) und ziehen Sie die Schrauben wieder fest.

Wie verhindere ich, dass der Fernseher umkippt?

Verwenden Sie M8-Befestigungsschrauben (separat erhältlich), um den Fuß auf dem Möbel zu stabilisieren, oder befestigen Sie stabile Sicherheitskabel an der Wand oder einer Säule.

Welche Abmessungen hat der Fuß PDK-TS36B?

Die Außenmaße betragen 577 mm Breite, 321 mm Höhe und 380 mm Tiefe (mit den S-Stützsäulen).

Wie baue ich den Fernseher vom Fuß ab?

Stellen Sie sicher, dass die Neigungsschrauben festgezogen sind, und entfernen Sie dann die Lautsprecher. Lösen Sie die 4 Montageschrauben (2 M8×30 und 2 M8×40), während Sie den Fernseher an den Griffen halten. Legen Sie ihn mit der Vorderseite nach unten auf ein Schutzgewebe.

Was ist im Lieferumfang des PDK-TS36B enthalten?

Der Lieferumfang umfasst: 1 Tischfuß, 2 L-Stützsäulen, 2 S-Stützsäulen, 4 M8×16-Schrauben, 2 M8×30-Schrauben, 2 M8×40-Schrauben, 2 Kabelbinder, 2 Innensechskantschlüssel und die Bedienungsanleitung.

Was ist der Drehwinkel des Fußes?

Der Fuß ermöglicht eine Drehung von 10° nach links und 10° nach rechts.

Wie reinige und pflege ich den Fuß?

Wischen Sie den Fuß regelmäßig mit einem weichen, trockenen Tuch ab. Verwenden Sie keine Lösungsmittel oder Scheuermittel. Überprüfen Sie regelmäßig den festen Sitz der Schrauben.

BEDIENUNGSANLEITUNG PDK-TS36B PIONEER

Wir danken Ihnen, dass Sie sich für den Kauf eines Produkts der Firma Pioneer entschieden haben.

Bitte lesen die Bedienungsanleitung aufmerksam, um sich über die sichere und richtige Bedienung Ihres Modells zu informieren.

Wir empfehlen Ihnen, die Bedienungsanleitung anschließend sicher aufzubewahren, um Sie später im Bedarfsfalle zu Rate ziehen zu können.

Installation

• Bitte setzen Sie sich mit Ihrem Händler in Verbindung, wenn Sie auf Schwierigkeiten bei der Installation stoßen.
• Die Firma Pioneer haftet nicht für Schäden, die auf falsche Installation, auf inkorrekte Verwendung, auf vorgenommene Veränderungen oder auf Naturkatastrophen zurückzuführen sind.

Wichtiger Hinweis!

Bitte notieren Sie sich unten die Nummer des Modells und die Serien-Nummer des Geräts.

Modell:

Serien-Nummer:

Bewahren Sie diese Angaben für den künftigen Gebrauch.

Inhalt

Sicherheitshinweise....22

Überprüfen der mitgelieferten Teile....23

Montage des Ständers 24

Montage des Pioneer-Fernsehers ...... 25

Justiermechanismus für den Neigungswinkel nach vorn und nach hinten....26

Installieren des Produkts auf einem Fernsehtisch oder etwas Ähnlichem 27

Verlegen der Kabel 28

Mittel zur Verhütung des Umstürzens ...... 29

Fixierung der Drehung an der Vorderseite...... 30

Abmontieren des Pioneer-Fernsehers vom

Ständer 30

Technische Daten 30

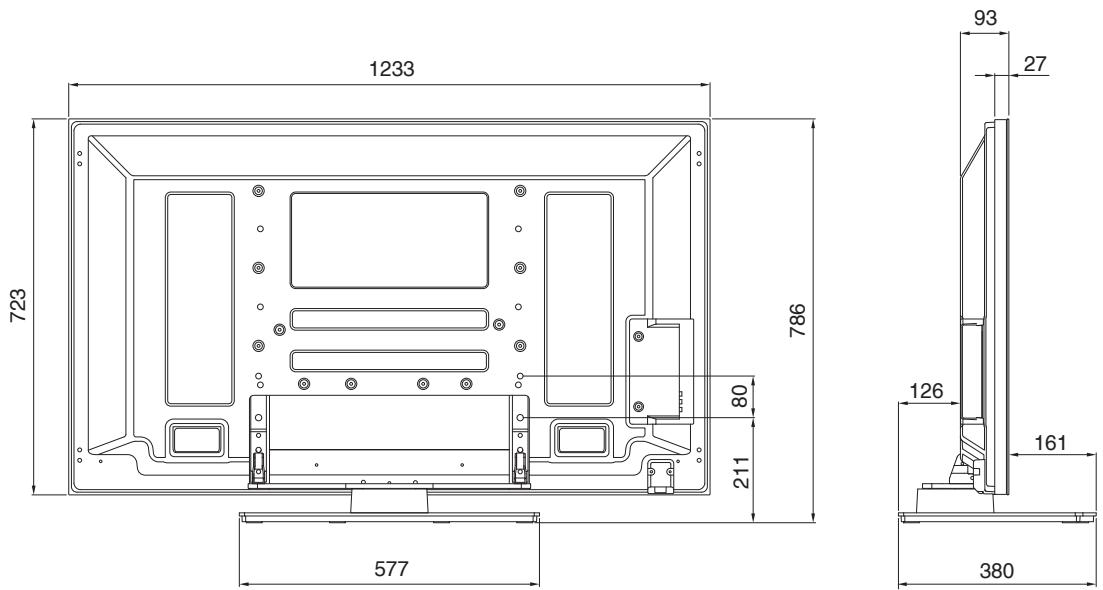

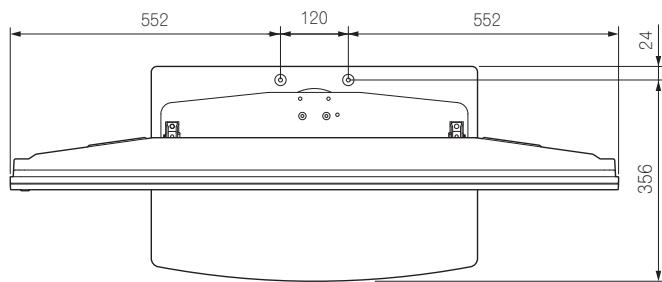

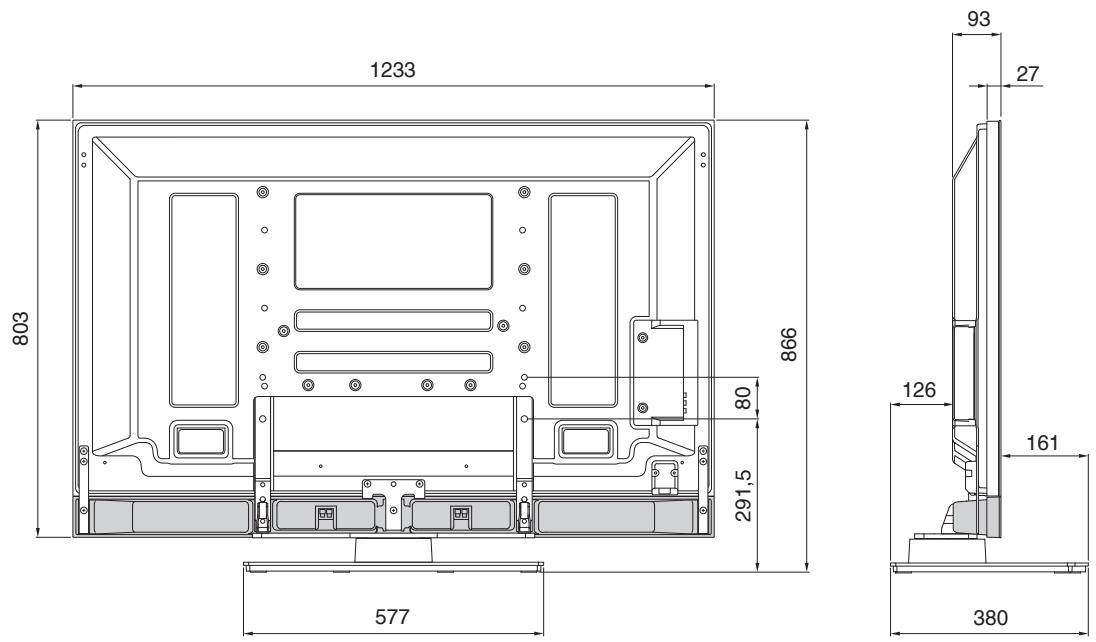

Abbildungen zu den Abmessungen.... 31

Vorsicht

Dieses Symbol kennzeichnet eine gefährliche oder riskante Vorgehensweise, die zu eigenen Verletzungen, zu Verletzungen anderer Personen oder zu Sachschäden führen kann.

Sicherheitshinweise

Dieses Produkt ist ein Tischständer, der ausschließlich für Pioneer-Fernseher bestimmt ist (PDP-5020FD / PDP-111FD / PDP-LX5090H / PDP-LX5090 / PDP-LX509A / PDP-C509A).

Die Verwendung in Kombination mit anderen Modellen kann zur Instabilität und auf diese Weise zu Unfällen führen.

Bitte setzen Sie sich hinsichtlich weiterer Informationen mit der Handelseinrichtung in Verbindung, in der Sie Ihren Pioneer-Fernseher gekauft haben.

Installieren Sie das Produkt nicht anders als angegeben und nehmen Sie keine Änderungen am Produkt vor. Verwenden Sie diesen Ständer nicht für einen anderen Pioneer-Fernseher als den dafür vorgesehenen und verändern Sie ihn nicht und verwenden sie ihn nicht für andere Zwecke.

Eine falsche Installation ist sehr gefährlich, da sie zum Umfallen des Pioneer-Fernsehers oder einem anderen Unfall führen kann.

Installationsort

• Wählen Sie für die Installation einen Ort, der stabil genug ist, das Gewicht des Ständers und des Pioneer-Fernsehers zu tragen.
• Vergewissern Sie sich, dass Sie Ständer und Pioneer-Fernseher an einem ebenen und stabilen Platz aufstellen.
• Installieren Sie die Einheit nicht im Freien oder einem Ort, an dem sie der Feuchtigkeit ausgesetzt ist wie beispielsweise in der Nähe einer heißen Quelle oder in Strandnähe.
• Installieren Sie den Ständer nicht an Orten, an denen er Vibrationen oder Stößen ausgesetzt ist.

Montage und Installation

• Montieren Sie den Ständer gemäß den Montageanweisungen und befestigen Sie alle Schrauben sicher an den jeweils vorgesehenen Positionen.
  Es hat Fälle gegeben, in denen es nach der Installation des Pioneer-Fernsehers zu unvorhergesehenen Unfällen wie beispielsweise einem Bruch oder zum Umfallen kam, weil der Ständer nicht wie vorgeschrieben installiert wurde.
• Der Pioneer-Fernseher muss stets von zwei oder mehr Personen installiert werden, um zu sichern, dass er sicher installiert wird.
• Schalten Sie den Pioneer-Fernseher und periphere Geräte vor der Installation aus und trennen Sie ihn oder sie durch Herausziehen des Steckers aus der Steckdose vom Netz.

Die Einheit lässt sich 10° nach links und nach rechts drehen und etwa 2° nach vorn und nach hinten neigen.

Platzieren Sie keine Objekte im Drehbereich dieses Produkts und des Pioneer-Fernsehers. Installieren Sie die Einheit so, dass sie beim normalen Gebrauch oder wenn sie gedreht wird nicht über den Fernsehtisch oder einen anderen Ort, an dem sie installiert ist, hinausragt. Wenn Sie dies nicht tun, riskieren Sie unvorhergesehene Unfälle wie beispielsweise das Zerbrechen oder Umfallen des Pioneer-Fernsehers (siehe Seite 27).

Achten sie bei der Einstellung des Winkels nach vorn und nach hinten sorgfältig darauf, die Hände nicht in den Zwischenraum zwischen dem Boden des Pioneer-Fernsehers und dem Ständer zu bringen (siehe Seite 26).

Beugen Sie Unfällen durch das Umfallen der Einheit vor, indem Sie zuverlässige Maßnahmen zum Schutze dieser Einheit vor dem Umfallen treffen (siehe Seite 29).

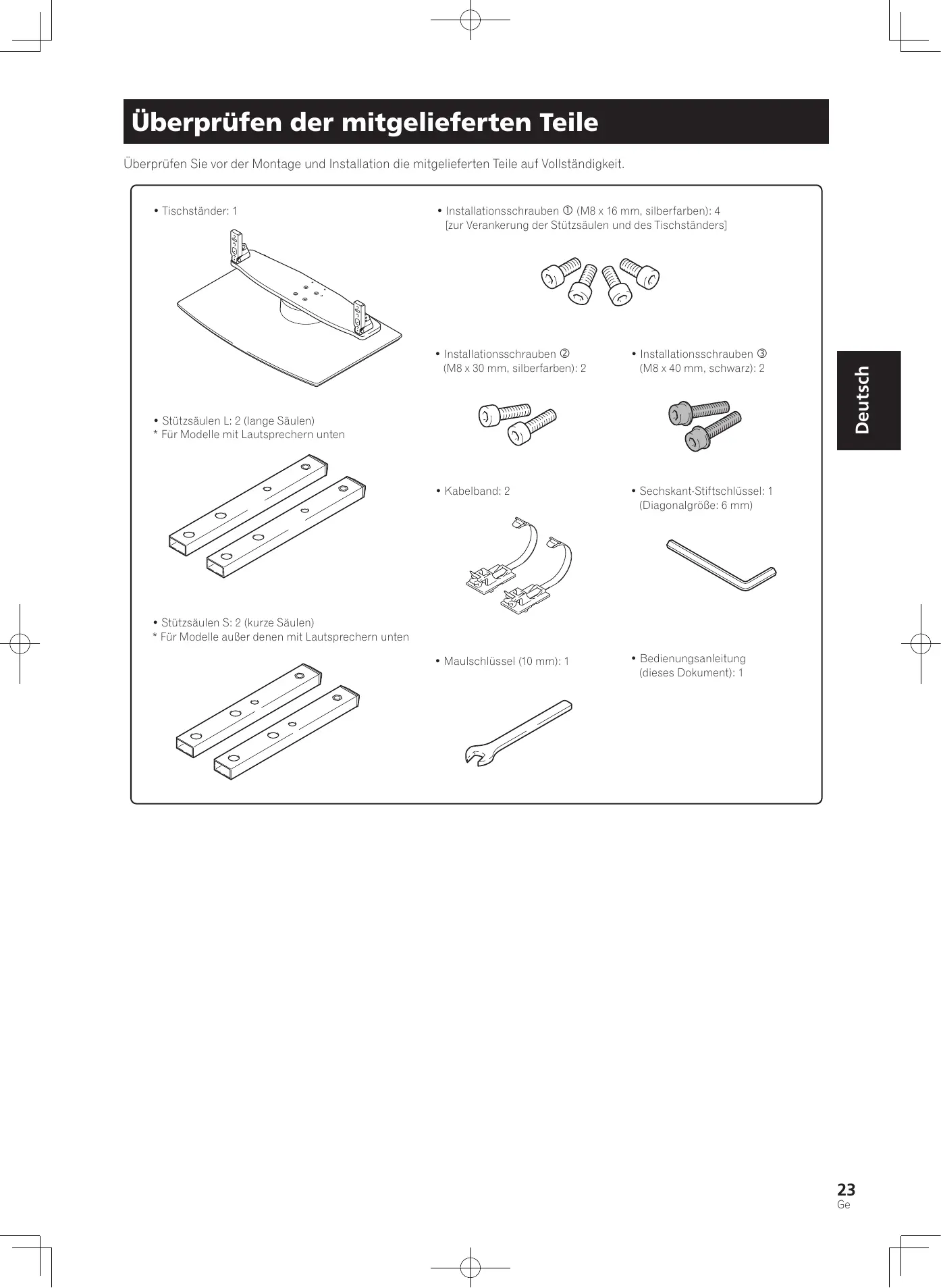

Überprüfen der mitgelieferten Teile

Überprüfen Sie vor der Montage und Installation die mitgelieferten Teile auf Vollständigkeit.

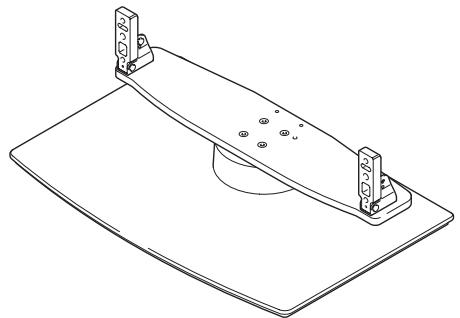

• Tischständer: 1

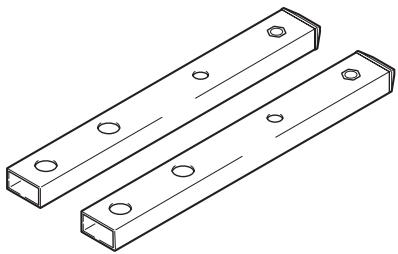

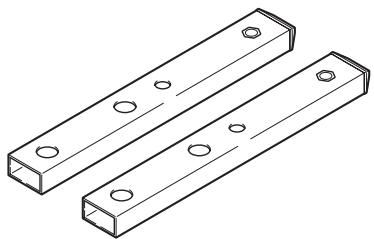

• Stützsäulen L: 2 (lange Säulen)
  * Für Modelle mit Lautsprechern unten

• Stützsäulen S: 2 (kurze Säulen)
* Für Modelle außer denen mit Lautsprechern unten

• Installationsschrauben ① (M8 x 16 mm, silberfarben): 4 [zur Verankerung der Stützsäulen und des Tischständers]


• Installationsschrauben ② (M8 x 30 mm, silberfarben): 2

• Kabelband: 2


• Installationsschrauben ③ (M8 x 40 mm, schwarz): 2

• Sechskant-Stiftschlüssel: 1 (Diagonalgröße: 6 mm)

  • Bedienungsanleitung (dieses Dokument): 1

Montage des Ständers

Hinweis

• Montieren Sie den Ständer immer auf einem ebenen Tisch oder etwas Ähnlichem.
• Führen Sie die Schrauben vertikal in die vorgesehenen Schraublöcher ein und ziehen Sie sie nicht mit mehr Kraft als erforderlich an.

Montagevorgang

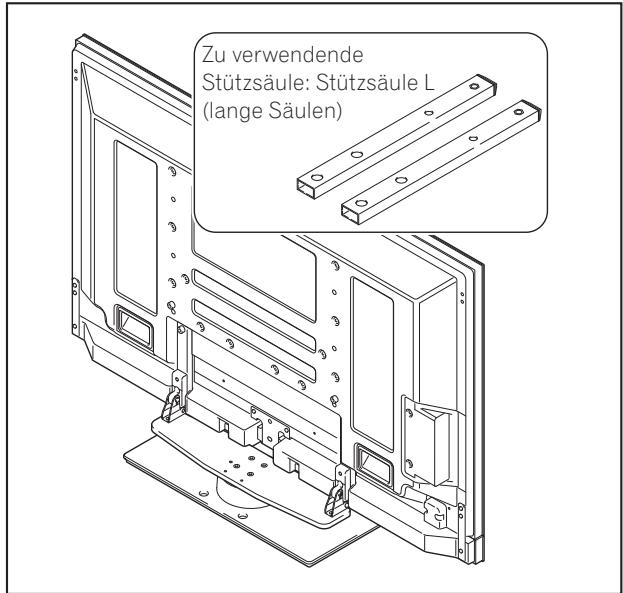

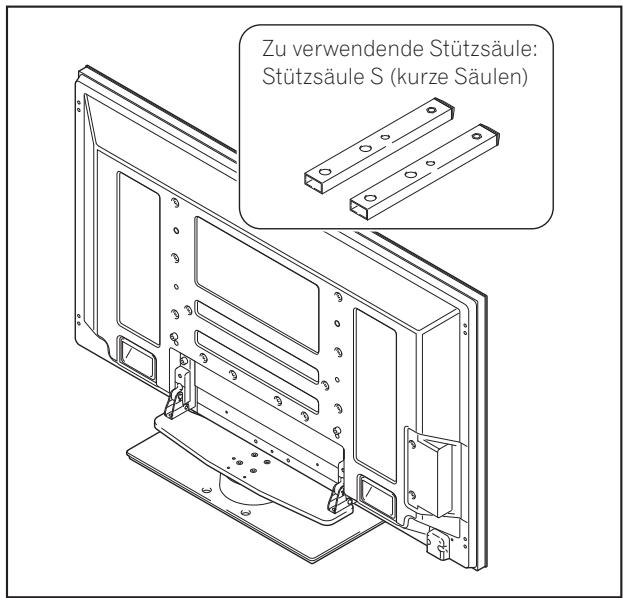

1 Wählen Sie die zu befestigenden Stützsäulen.

Wählen Sie die Stützsäulen entsprechend dem von Ihnen gekauften Pioneer-Fernseher (nur ein Typ der zwei erhältlichen Typen von Stützsäulen darf jeweils verwendet werden).

Wenn bei dem von Ihnen gekauften Pioneer-Fernseher die Lautsprecher unten sind.

[zu verwendende Stützsäule: Stützsäule L (lange Säulen)]

Zu verwendende Stützsäule: Stützsäule L (lange Säulen)

Wenn bei dem von Ihnen gekauften Pioneer-Fernseher die Lautsprecher nicht unten sind.

[zu verwendende Stützsäule: Stützsäule S (kurze Säulen)]

Zu verwendende Stützsäule: Stützsäule S (kurze Säulen)

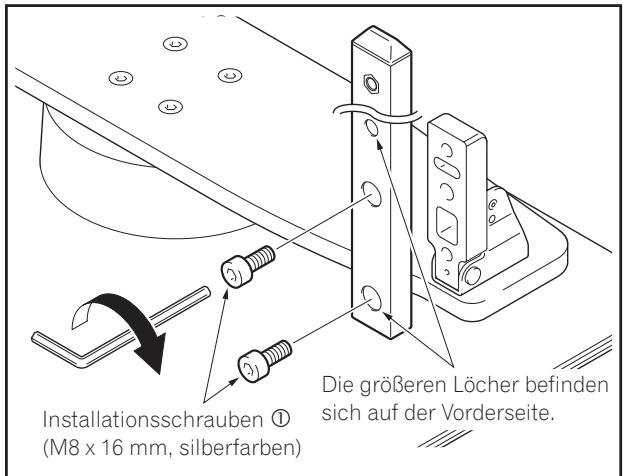

2 Befestigen Sie die Stützsäule mit den Installationsschrauben ① am Ständer (4 Positionen links und rechts).

Schrauben Sie zunächst unter Verwendung des mitgelieferten Innensechskant-Stiftschlüssels die oberen Installationsschrauben und dann die unteren Installationsschrauben lose an.

Installationsschrauben ① (M8 x 16 mm, silberfarben) Die größeren Löcher befinden sich auf der Vorderseite.

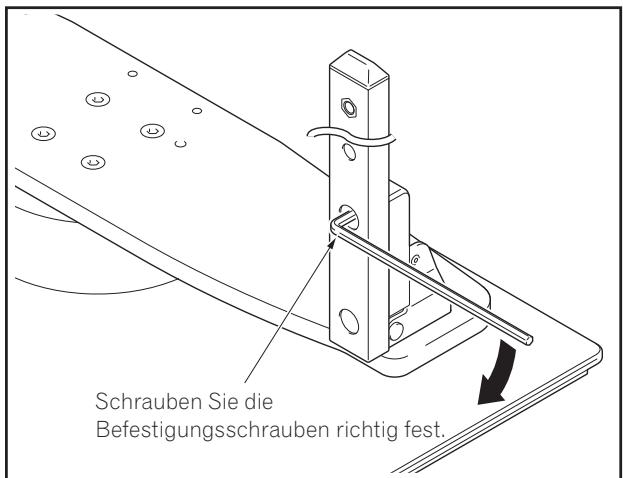

3 Schrauben Sie die Installationsschrauben richtig fest (4 Positionen links und rechts).

Schrauben Sie die Befestigungsschrauben richtig fest.

Hinweis

Bitte heben Sie die nicht verwendeten Stützsäulen, den Innensechskant-Stiftschlüssel, den Maulschlüssel und die Bedienungsanleitung zusammen sorgsam auf.

Montage des Pioneer-Fernsehers

Das Gewicht eines 50-Zoll-Pioneer-Fernsehers (ohne Lautsprecher) beträgt etwa 34 kg. Die Fernseher haben keine Tiefe und sind daher instabil. Daher muss die Montage und Installation von mindestens zwei Personen vorgenommen werden.

Hinweis

• Vergewissern Sie sich, dass Sie den Pioneer-Fernseher an einem ebenen und stabilen Ort installieren.
• Führen Sie die Schrauben vertikal in die Schraublöcher ein und ziehen Sie sie nicht mit mehr Kraft als erforderlich fest.
• Achten Sie bitte unbedingt darauf, die Stützsäulen sicher gemäß der unter „Montage des Ständers“ beschriebenen Verfahrensweise zu montieren.

Befestigungsmethode

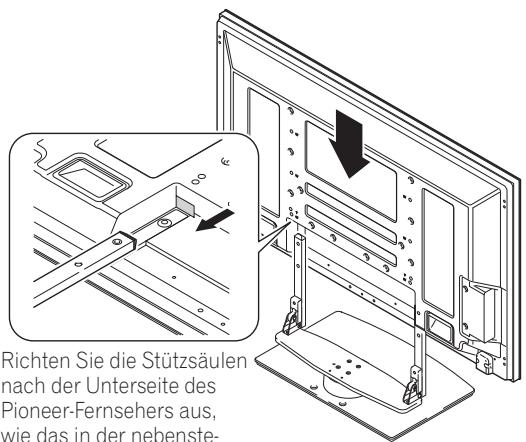

1 Montage des Pioneer-Fernsehers am Ständer.

Passen Sie die Stützsäulen des Ständers in die Unterseite des Pioneer-Fernsehers ein, wie das durch die Pfeile dargestellt ist, und führen Sie sie dann vertikal ein.

Achten Sie sorgfältig darauf, die Stützsäulen des Ständers nicht in ein anderes Teil des Pioneer-Fernsehers als die vorgesehenen Einschub-Öffnungen einzuführen.

Wenn Sie dies nicht beachten, kann eine Beschädigung des Bedienfeldes des Pioneer-Fernsehers oder seiner Anschlüsse oder auch das Verziehen des Ständers die Folge sein.

Richten Sie die Stützsäulen nach der Unterseite des Pioneer-Fernsehers aus, wie das in der nebenste-

Richten Sie die Stützsäulen nach der Unterseite des Pioneer-Fernsehers aus, wie das in der nebenstehenden Abbildung dargestellt ist.

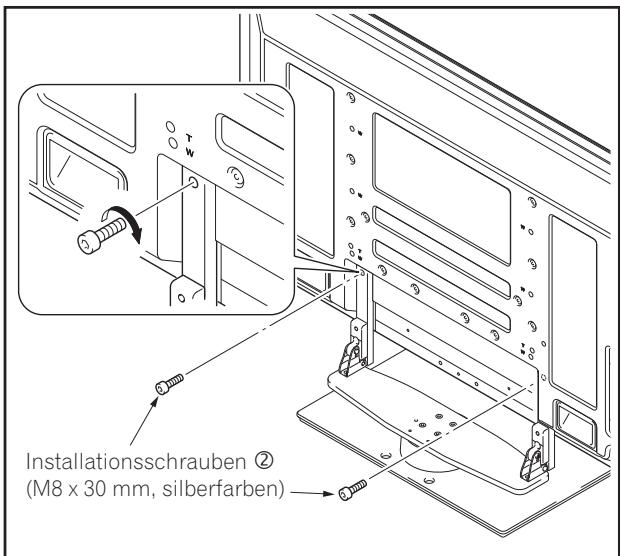

2 Sichern des Pioneer-Fernsehers mit Installationsschrauben ②.

Ziehen Sie die Installationsschrauben unter Verwendung des mitgelieferten Innensechskant-Stiftschlüssels fest.

Installationsschrauben ② (M8 x 30 mm, silberfarben)

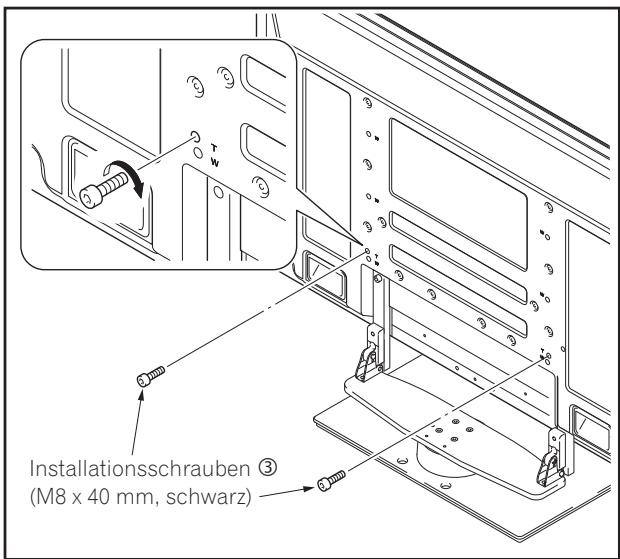

3 Sichern des Pioneer-Fernsehers mit Installationsschrauben ③.

Montieren Sie den Pioneer-Fernseher an den mit "T" markierten Punkten unter Verwendung des mitgelieferten Innensechskant-Stiftschlüssels.

Es hat Fälle gegeben, in denen es unvorhergesehene Unfälle gab wie beispielsweise ein Zerbrechen oder ein Umstürzen des Pioneer-Fernsehers aufgrund der Befestigung des Ständers mit nicht geeigneten Schrauben.

Installationsschrauben ③ (M8 x 40 mm, schwarz)

4 Befestigen der Lautsprecher.

Informieren Sie sich hinsichtlich der Verfahrensweise der Installation in der Bedienungsanleitung für den Lautsprecher.

Justiermechanismus für den Neigungswinkel nach vorn und nach hinten

An diesem Ständer können Sie je nachdem, welche Position Sie bevorzugen, den Neigungswinkel des Pioneer-Fernsehers in einem Bereich von 2° nach vorn oder nach hinten einstellen.

Hinweis

• Achten Sie unbedingt darauf, den Winkel erst dann einzustellen, nachdem Sie den Pioneer-Fernseher montiert haben.
• Installieren Sie den Pioneer-Fernseher auf einem ebenen Tisch oder einer anderen ebenen Oberfläche.
• Achten Sie unbedingt darauf, den oberen Teil des Pioneer-Fernsehers mit der Hand zu halten, während Sie den Winkel einstellen.

Verfahrensweise der Einstellung

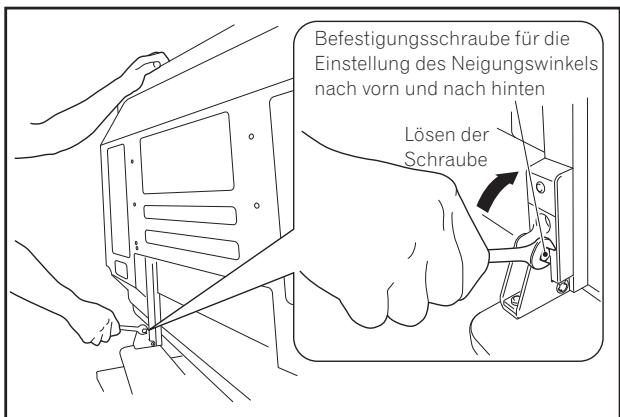

1 Lösen Sie unter Verwendung des mitgelieferten Maulschlüssels die Befestigungsschrauben für die Einstellung des Neigungswinkels (2 Positionen links und rechts).

Lösen Sie, während Sie den oberen Teil des Pioneer-Fernsehers mit der Hand halten, unter Verwendung des mitgelieferten Maulschlüssels die Verankerungsschrauben für eine Neigung nach vorn oder nach hinten auf der linken und der rechten Seite, indem Sie sie aufwärts drehen.

Befestigungsschraube für die Einstellung des Neigungswinkels nach vorn und nach hinten Lösen der Schraube

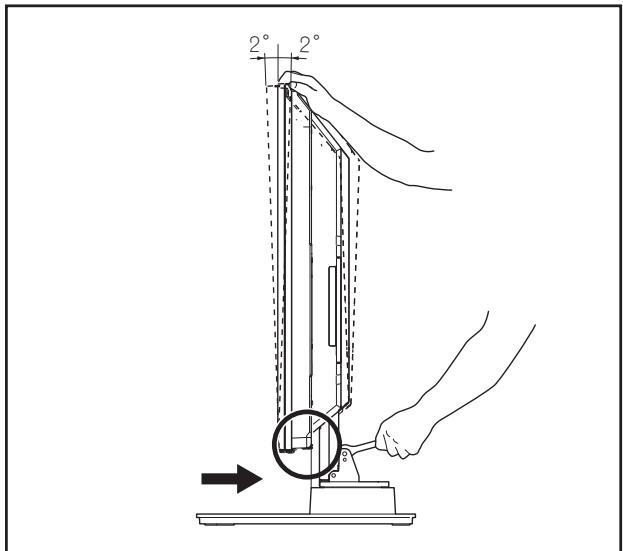

2 Stellen Sie den gewünschten Winkel ein.

Stellen Sie den von Ihnen gewünschten Winkel ein, indem Sie den Pioneer-Fernseher langsam drehen.

2° 2°

Hinweis

Achten Sie, wenn Sie den Winkel einstellen, unbedingt darauf, dass Ihre Hände dabei nicht in den in der Abbildung durch den Pfeil angezeigten Raum gelangen.

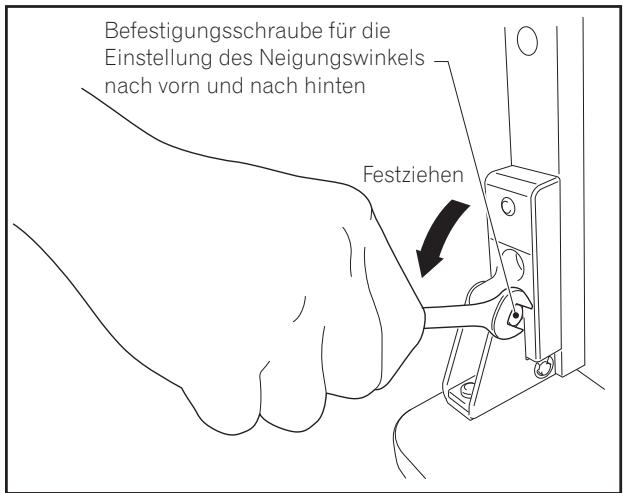

3 Schrauben Sie die Befestigungsschrauben für die Einstellung des Neigungswinkels nach vorn und nach hinten fest (2 Positionen links und rechts).

Schrauben Sie unter Verwendung des mitgelieferten Maulschlüssels die Befestigungsschrauben für die Einstellung des Neigungswinkels nach vorn und nach hinten auf der linken und rechten Seite fest, indem Sie sie nach unten (entgegen dem Uhrzeigersinn) drehen. Achten Sie darauf, den oberen Teil des Pioneer-Fernsehers so lange mit der Hand zu halten, bis Sie die Schrauben wieder festgezogen haben.

Befestigungsschraube für die Einstellung des Neigungswinkels nach vorn und nach hinten Festziehen

4 Überprüfen Sie noch einmal, ob die Befestigungsschrauben für die Einstellung des Neigungswinkels richtig festgezogen sind.

Installieren des Produkts auf einem Fernsehtisch oder etwas Ähnlichem

Beachten Sie bitte die folgenden Sicherheitshinweise, wenn Sie das Produkt mit einem Pioneer-Fernseher fortbewegen oder es auf einem Fernsehtisch oder in einem Möbelstück installieren wollen.

Sicherheitshinweise für das Fortbewegen oder Transportieren

• Entfernen Sie, wenn Sie das Produkt weiter als ein paar Meter transportieren wollen, zuerst den Lautsprecher und dann den Pioneer-Fernseher vom Ständer und transportieren Sie dann Lautsprecher, Pioneer-Fernseher und Ständer separat.
• Folgen Sie, wenn Sie den Pioneer-Fernseher vom Ständer abmontieren wollen, der unter „Abmontieren des Pioneer-Fernsehers vom Ständer“ auf Seite 30 beschriebenen Verfahrensweise.

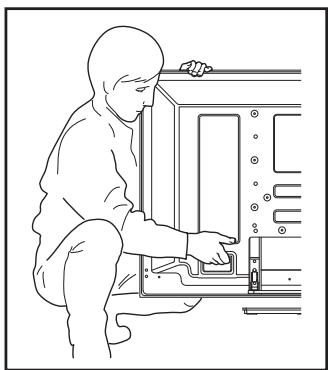

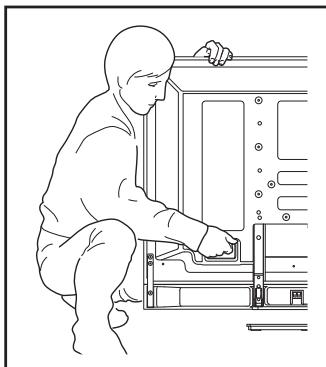

Vorkehrungen bei der Installation auf einem Fernsehtisch oder in einem umschlossenen Möbelstück

Halten Sie, wenn Sie das Produkt an einem Fernsehtisch oder in einem Möbelstück installieren wollen, den Pioneer-Fernseher an den an der Rückseite des Pioneer-Fernsehers befindlichen Handgriffen. Wenn Sie das Ganze an den Lautsprechern halten, dann können diese beschädigt oder verdreht werden.

Wenn der von Ihnen gekaufte Fernseher die Lautsprecher unten hat.

Halten Sie den Pioneer-Fernseher an den Handgriffen und von oben.

Unterem lautsprecher

Wenn der von Ihnen gekaufte Fernseher die Lautsprecher nicht unten hat.

Halten Sie den Pioneer-Fernseher an den Handgriffen und von oben.

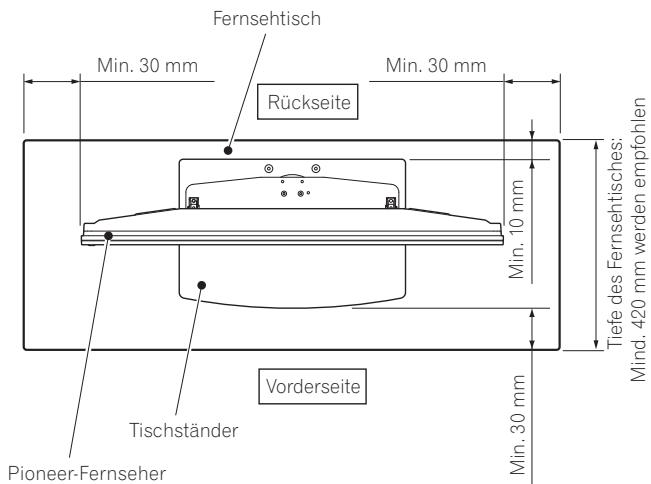

Sicherheitshinweise für die Installation

Vergewissern Sie sich, dass Sie vor und hinter dem Tischständer immer einen Mindestabstand absichern, wie er im folgenden Diagramm angegeben ist.

Fernsehtisch Min. 30 mm Rückseite Min. 30 mm Min. 10 mm Tiefe des Fernsehtisches: Mind. 420 mm werden empfohlen Vorderseite Tischständer Pioneer-Fernseher Min. 30 mm

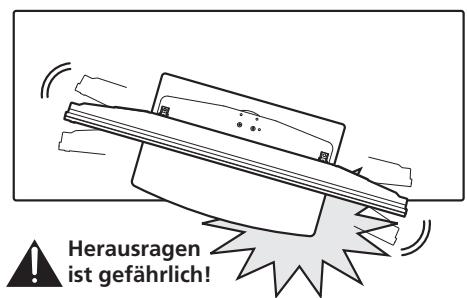

• Wenn der Ständer über den Fernsehtisch hinausragt, besteht die Gefahr, dass unvorhergesehene Unfälle wie beispielsweise ein Zerbrechen oder ein Umstürzen der Anlage passieren.
• Wenn Sie das Display drehen, dann achten Sie bitte unbedingt darauf, dass es nicht an Wände oder andere Objekte der unmittelbaren Umgebung stößt.

Herausragen ist gefährlich!

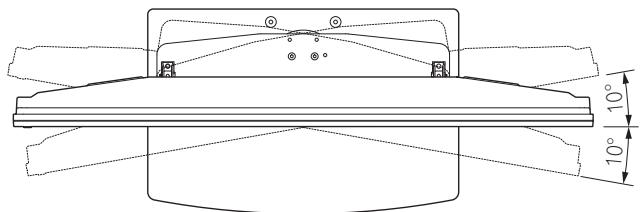

Drehwinkel-Bereich

10° 10°

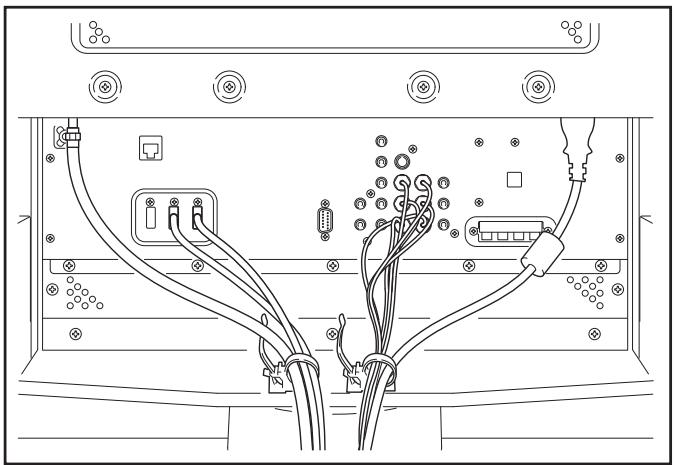

Verlegen der Kabel

Verwenden Sie die mitgelieferten Kabelbänder zum übersichtlichen Verlegen der Kabel.

Hinweis

Achten Sie bitte sorgfältig darauf, keine Kraft auf die Kabelbasis auszuüben.

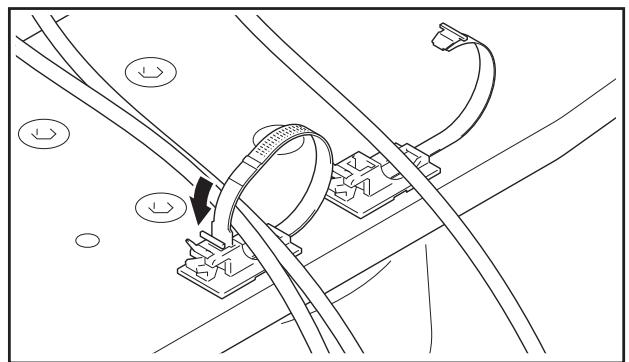

Verwendung der Kabelbänder

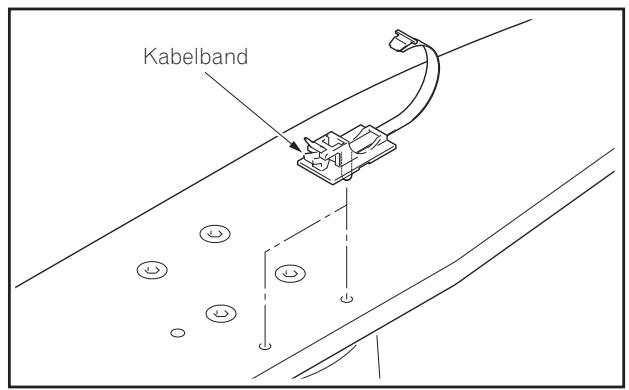

1 Hindurchführung des Kabelbands durch die Öffnung auf der Oberseite der Dreh-Plattform des Ständers.

Kabelband

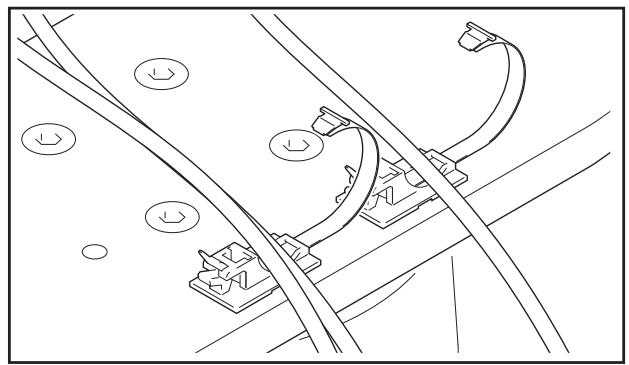

2 Zusammenführen von Kabeln und Platzieren dieser Kabel auf dem Kabelband.

3 Fixieren der Kabel mittels des Kabelbands.

◆ Entfernen eines Kabelbands

Die Fixierung wird durch Drücken des Teils, der in der Abbildung durch den Pfeil markiert ist, gelöst.

Mittel zur Verhütung des Umstürzens

Nach Installation des Ständers ist besonderer Augenmerk darauf zu richten, dass gesichert wird, dass der Pioneer-Fernseher nicht umfällt.

• Aufgrund des Gewichts des Pioneer-Fernsehers kann es, wenn er umfällt, zu Verletzungen kommen.
• Aus Sicherheitsgründen ist besonders darauf zu achten, dass der Pioneer-Fernseher auf keinen Fall umfallen kann.

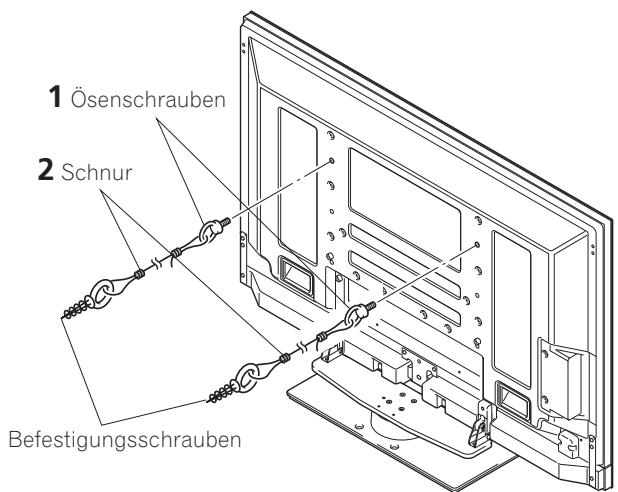

Stabilisierung auf einem Fernsehtisch oder an einem anderen Ort

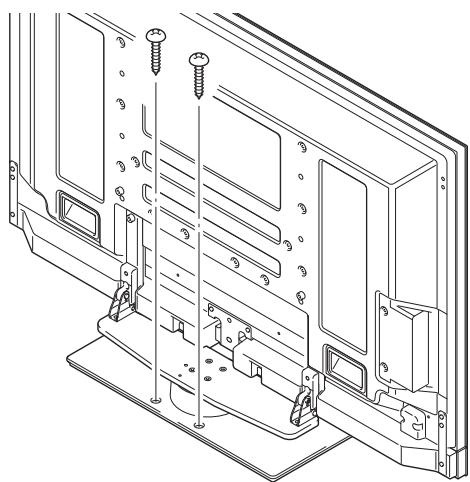

Stabilisieren Sie die Anlage unter Verwendung von marktüblichen Schrauben, wie es in der Abbildung unten dargestellt ist.

Hinweis

- Um den Pioneer-Fernseher zu tragen, muss stets ein Fernsehtisch mit einer ausreichenden Stabilität, Breite und Tiefe verwendet werden. Wenn dies nicht beachtet wird, könnte den Pioneer-Fernseher umstürzen.

- Verwenden Sie zur Stabilisierung des Pioneer-Fernsehers auf einem Fernsehtisch Schrauben mit einem Nenndurchmesser von 6 mm. Wählen sie die geeigneten Schrauben, wenn erforderlich, nach Konsultation eines versierten Monteurs.

9 mm bis 15 mm 6 mm Mind. 20 mm

• Um den Pioneer-Fernseher zu tragen, muss stets ein Fernsehtisch mit einer ausreichenden Stabilität verwendet werden. Geschieht das nicht, könnte es zu einem Unfall mit Verletzungen oder mit Sachschaden kommen.
• Sorgen Sie, wenn Sie den Pioneer-Fernseher installieren, dafür, dass die notwendigen Sicherheitsmaßnahmen ergriffen werden, ihn auch in Notfällen wie Erdbeben oder Unfällen vor dem Umfallen oder Abstürzen zu bewahren.
• Wenn Sie keine Sicherheitsmaßnahmen ergreifen, könnte es dazu kommen, dass der Pioneer-Fernseher umfällt und Verletzungen hervorruft.
• Die Schrauben, Ösenschrauben und anderen Halterungen, die Sie verwenden, um abzusichern, dass der Pioneer-Fernseher vor dem Umfallen bewahrt wird, variieren je nach der Beschaffenheit und der Dicke der Fläche, an der er befestigt wird.
• Wählen Sie die jeweils geeigneten Schrauben, Halteschrauben und Haken, nachdem Sie sich zunächst die vorgesehene Fläche genau angesehen haben, um ihre Dicke und ihren Aufbau zu beurteilen, und nachdem Sie, wenn erforderlich, einen Fachmann konsultiert haben.

Verwendung einer Wand zur Stabilisierung

1 Anbringen der zur Verhinderung des Umfallens vorgesehenen Schrauben am Pioneer-Fernseher. 2 Verwendung starker Schnuren zur angemessenen und sicheren Stabilisierung der Einheit an einer Wand, einer Säule oder einem anderen stabilen Bauelement.

• Führen Sie diese Arbeiten in derselben Art und Weise auf der linken und der rechten Seite aus.
• Die verwendeten Schnuren müssen so lang sein, dass Drehungen des Ständers einschließlich Display möglich sind.

Hinweis

Verwenden Sie handelsübliche Ösenschrauben, Schnuren/Seile und Befestigungsschrauben. Empfohlene Schrauben:

M8 12 mm bis 15 mm

Nenndurchmesser M8, Länge 12 mm bis 15 mm

1 Ösenschrauben 2 Schnur Befestigungsschrauben

✿ Position der Tisch-/Fußbodenschrauben: ohne Lautsprecher

Einheit: mm

552 120 552 24 356

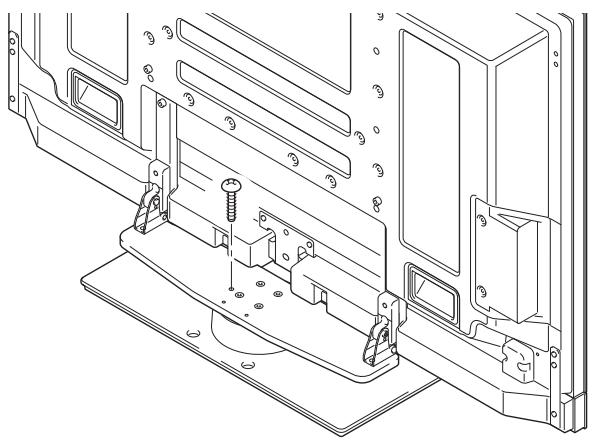

Fixierung der Drehung an der Vorderseite

Stabilisieren Sie die Anlage unter Verwendung von handelsüblichen Schrauben, wie es in der Abbildung unten dargestellt ist.

Hinweis

Verwenden Sie eine Schraube mit einem Nenndurchmesser von M4 und einer Länge von 20 mm bis 30 mm zur Fixierung der Drehung an der Vorderseite.

7 mm bis 12 mm 20 mm bis 30 mm M4

Abmontieren des Pioneer-Fernsehers vom Ständer

Vorsicht

Folgen Sie beim Abmontieren des Pioneer-Fernsehers vom Ständer stets der nachfolgend beschriebenen Verfahrensweise, um Unfällen vorzubeugen.

1 Vergewissern Sie sich, dass die Befestigungsschraube für die Neigung nach vorn und nach hinten richtig festgezogen ist.
2 Reinigen Sie zunächst eine Fläche, beispielsweise auf einem flachen Boden, auf den Sie den Pioneer-Fernseher legen können, und breiten Sie dann ein Tuch oder eine Decke aus, um ihn vor Kratzern oder anderen Schäden zu bewahren.
3 Entfernen Sie die Lautsprecher.

4 Entfernen Sie, Bezug nehmend auf die Schritte 2 und 3 in „Montage des Pioneer-Fernsehers“ (Seite 25), die Installationsschrauben (4 Schrauben).

Hinweis

Entfernen Sie nicht die silberfarbenen Schrauben (M8 x 16 mm, silberfarben) durch den Arbeitsschritt 2 auf Seite 25, denn dann könnte es passieren, dass die Stützsäulen aus ihren Positionen herausgleiten und dass die Einheit umfällt.

5 Halten Sie den Pioneer-Fernseher an seinen Handgriffen und von der Unterseite her und heben Sie der Pioneer-Fernseher vertikal an.
6 Legen Sie den Pioneer-Fernseher langsam mit der Schirmseite nach unten auf das Tuch oder die Decke, die Sie in Schritt 2 ausgelegt haben.

Hinweis

Überzeugen sie sich bei der erneuten Montage des Pioneer-Fernsehers am Ständer davon, dass die linke/rechte Stützsäule auf den gleichen Winkel eingestellt sind.

Technische Daten

Außenabmessungen: 577 mm (B) x 321 mm (H) x 380 mm (T) (bei Verwendung der Stützsäulen S)

Gewicht: 10,8 kg

- Die oben aufgeführten technischen Daten und das Äußere können aus Gründen der Verbesserung des Produkts ohne vorherige Ankündigung verändert werden.

Abbildungen zu den Abmessungen

50-Zoll-Pioneer-Fernseher (Modelle mit Lautsprechern unten)

Einheit: mm

50-Zoll-Pioneer-Fernseher (Modelle mit Lautsprechern unten)

Einheit: mm

Technische gegevens 50
