Producttype	Tafelvoet voor televisie
Merk	PIONEER
Model	PDK-TS36B
Afmetingen (B × H × D)	577 × 321 × 380 mm (met steunkolommen S)
Gewicht	10,8 kg
Compatibiliteit	PDP-5020FD, PDP-111FD, PDP-LX5090H, PDP-LX5090, PDP-LX509A, PDP-C509A
Draaihoek	10° naar links en naar rechts
Kantelhoek	Ongeveer 2° naar voren en naar achteren
Hoofdmateriaal	Staal
Inhoud van de verpakking	Tafelvoet, steunkolommen (L en S), bevestigingsschroeven (M8×16, M8×30, M8×40), kabelbinders, inbussleutels, gebruiksaanwijzing
Installatie	Vereist twee personen, vlak en stabiel oppervlak
Veiligheidsvoorschriften	Gebruik bevestigingsschroeven (M8) en kabels om kantelen te voorkomen
Reiniging	Afnemen met een zachte, droge doek
Beoogd gebruik	Binnen, op een tv-meubel
Kabelbeheer	Kabelbinders inbegrepen
Anti-draaibevestiging	M4-schroeven om de draaiing aan de voorkant vast te zetten
Aantal meegeleverde schroeven	8 schroeven (4 M8×16, 2 M8×30, 2 M8×40)
Kleur	Zwart (schatting)
Aanbevolen diepte van het meubel	420 mm of meer
Breedte van de voet	577 mm
Hoogte van de voet	321 mm
Diepte van de voet	380 mm

Veelgestelde vragen - PDK-TS36B PIONEER

Welke televisies zijn compatibel met de Pioneer PDK-TS36B voet?

Deze voet is uitsluitend ontworpen voor Pioneer televisies van de modellen PDP-5020FD, PDP-111FD, PDP-LX5090H, PDP-LX5090, PDP-LX509A en PDP-C509A.

Hoe monteer ik de tafelvoet PDK-TS36B?

Selecteer de juiste steunkolommen voor uw televisie (L voor modellen met luidsprekers eronder, S voor zonder). Bevestig de kolommen aan de voet met de meegeleverde M8×16 schroeven en draai ze stevig vast. Gebruik de bijgeleverde inbussleutel.

Wat is het maximale gewicht dat de voet kan dragen?

De voet is ontworpen om het gewicht van compatibele Pioneer televisies te dragen, met name het 50-inch model van ongeveer 34 kg zonder luidsprekers.

Hoe stel ik de kanteling van de televisie op deze voet in?

Draai de ankerbouten links en rechts los met de inbussleutel, kantel de televisie naar de gewenste hoek (ongeveer 2° naar voren of naar achteren) en draai de bouten weer vast.

Hoe voorkom ik dat de televisie kantelt?

Gebruik M8 bevestigingsschroeven (apart verkrijgbaar) om de voet op het meubel te stabiliseren, of bevestig stevige veiligheidskabels aan de muur of een pilaar.

Wat zijn de afmetingen van de PDK-TS36B voet?

De buitenafmetingen zijn 577 mm breed, 321 mm hoog en 380 mm diep (met de steunkolommen S).

Hoe demonteer ik de televisie van de voet?

Zorg ervoor dat de kantelbouten zijn aangedraaid, verwijder vervolgens de luidsprekers. Draai de 4 installatieschroeven (2 M8×30 en 2 M8×40) los terwijl u de televisie bij de handgrepen vasthoudt. Plaats hem met de voorkant naar beneden op een beschermende doek.

Wat zit er in de verpakking van de PDK-TS36B?

De verpakking bevat: 1 tafelvoet, 2 steunkolommen L, 2 steunkolommen S, 4 M8×16 schroeven, 2 M8×30 schroeven, 2 M8×40 schroeven, 2 kabelbinders, 2 inbussleutels en de gebruiksaanwijzing.

Wat is de draaihoek van de voet?

De voet biedt een draaiing van 10° naar links en 10° naar rechts.

Hoe reinig en onderhoud ik de voet?

Veeg de voet regelmatig af met een zachte, droge doek. Gebruik geen oplosmiddelen of schurende producten. Controleer periodiek of de schroeven goed vastzitten.

GEBRUIKSAANWIJZING PDK-TS36B PIONEER

Hartelijk dank voor de aanschaf van dit Pioneer product. Lees deze gebruiksaanwijzing aandachtig door voor een veilige en juiste bediening van dit model. Berg de gebruiksaanwijzing veilig op voor het geval u deze later wilt raadplegen.

Installatie

• Raadpleeg uw verkoper indien u problemen met de installatie ondervindt.
• Pioneer is niet verantwoordelijk voor schade veroorzaakt door onjuiste installatie, onjuist gebruik, wijzigingen of natuurrampen.

BELANGRIJK BERICHT

Neem het hieronder vermelde model- en serienummer van deze apparatuur over.

Modelnr.

Serienr.

Bewaar deze nummers voor later gebruik.

Inhoud

Waarschuwingen 42

Controleer de meegeleverde onderdelen ....43

Monteren van de Staander 44

Bevestiging van de Pioneer Televisie.... 45

Instellingsmechanisme voor de voor- en achterwaartse hellingshoek 46

Installatie van het product op een TV-tafel enz....47

Voorbereiding van de kabels....48

Zorg ervoor dat het apparaat niet omvalt ...... 49

Vastzetten van de draaiing voorwaarts .... 50

Verwijdering van de Pioneer Televisie van de staander....50

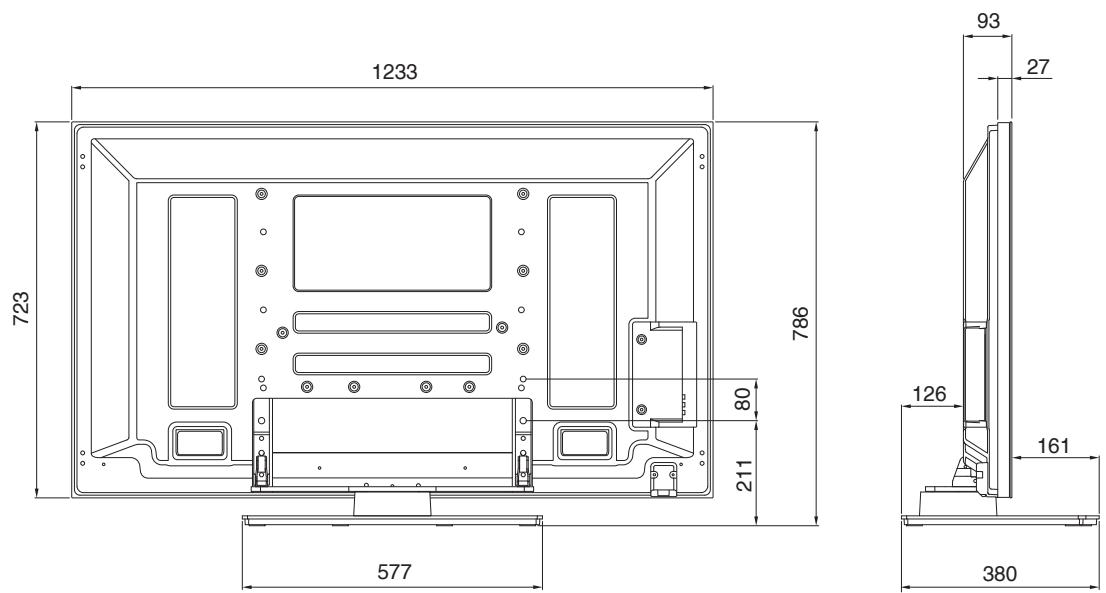

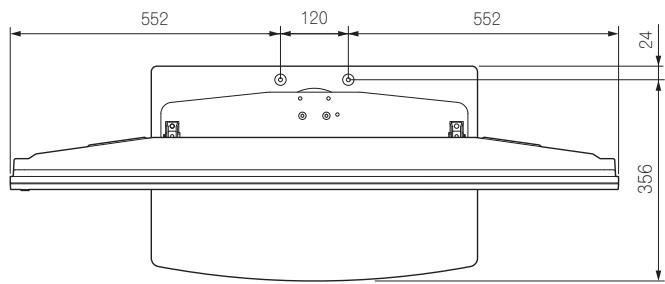

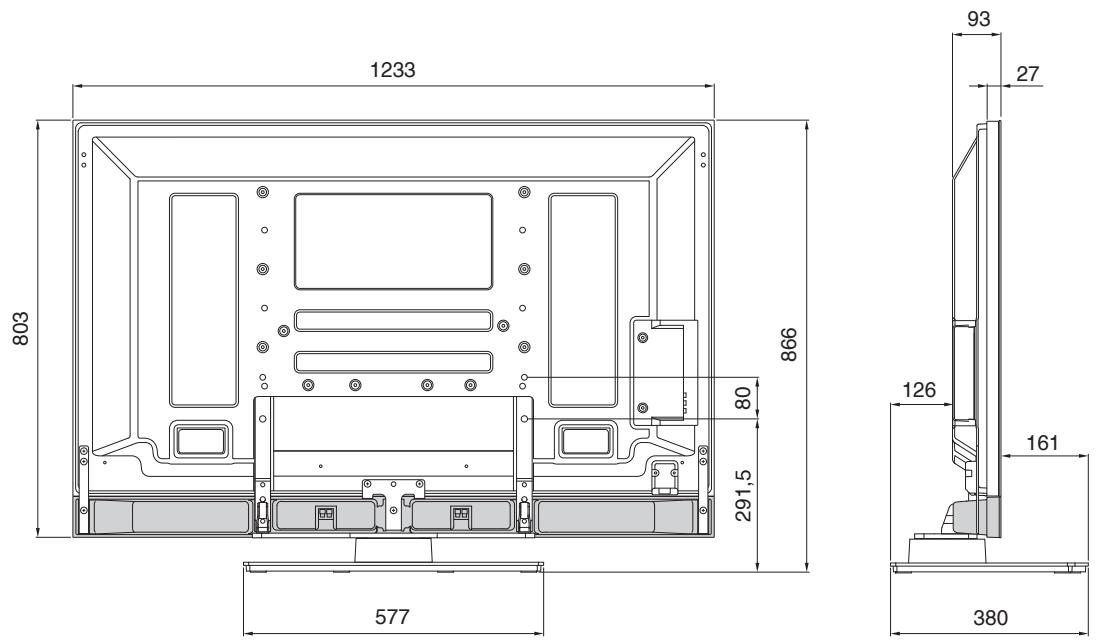

Schema van afmetingen.... 51

Waarschuwing

Dit symbool geeft een gevaar of onveilig gebruik aan dat kan leiden tot lichamelijk letsel of schade aan goederen.

Waarschuwingen

Dit product is een tafelbladstaander die speciaal is ontworpen voor Pioneer Televisies (PDP-5020FD / PDP-111FD / PDP-LX5090H / PDP-LX5090 / PDP-LX509A / PDP-C509A). Indien dit product met een ander model wordt gebruikt kan door instabiliteit schade worden veroorzaakt.

Neem s.v.p. contact op met het verkooppunt waar u deze staander heeft gekocht voor meer informatie.

Het product mag niet op een andere dan de aangegeven wijze worden geïnstalleerd of gewijzigd.

Deze staander mag niet voor een andere dan de daarvoor bestemde Pioneer Televisie worden gebruikt, noch mag de staander worden gewijzigd of voor andere doeleinden worden gebruikt.

Onjuiste installatie is zeer gevaarlijk omdat de staander kan omvallen of een ander ongeval kan veroorzaken.

Plaats van installatie

• Kies een plaats die stevig genoeg is om het gewicht van de staander en de displays te kunnen dragen.
• Zorg ervoor dat de staander op een vlakke en stabiele plaats wordt geïnstalleerd.
• Plaats het apparaat niet buiten of in een vochtige omgeving zoals bij een warmwaterbron of nabij het strand.
• Installeer de staander niet waar hij blootstaat aan trillingen of schokken.

Montage en installatie

• Monteer de staander overeenkomstig de montage-instructies en bevestig alle schroeven stevig vast op de daarvoor bestemde plaatsen.
  Een ongeval zoals het breken of omvallen van de apparatuur heeft zich weleens voorgedaan nadat de display was geïnstalleerd, omdat de staander niet was geïnstalleerd volgens instructies.
• De display dient altijd door twee of meer mensen te worden geïnstalleerd om er zeker van te zijn dat hij veilig wordt geplaatst.
• Koppel voorafgaande aan installatie de display en randapparatuur los van de netspanning, en verwijder vervolgens de netstekker uit het stopcontact.

Dit product kan 10° naar links en naar rechts, en ongeveer 2° voorwaarts en achterwaarts gedraaid worden.

Plaats geen objecten binnen het rotatiebereik van dit product en de Pioneer Televisie. Installeer dit product zodanig op een TV-tafel of andere plaats dat het niet uitsteekt tijdens normaal gebruik of wanneer het product wordt gedraaid. Indien dit niet in acht wordt genomen, kunnen ongevallen zoals het breken of omvallen van de apparatuur zich voordoen (zie blz. 47). Wanneer de hoek naar voren en naar achteren wordt bijgesteld zorg er dan voor dat uw handen zich niet in de ruimte tussen de onderzijde van de Pioneer Televisie en de staander bevinden (zie bladzijde 46).

Zorg ervoor dat het product niet omvalt en voorkom ongelukken door afdoende maatregelen te nemen zodat het product niet omvalt (zie blz. 49).

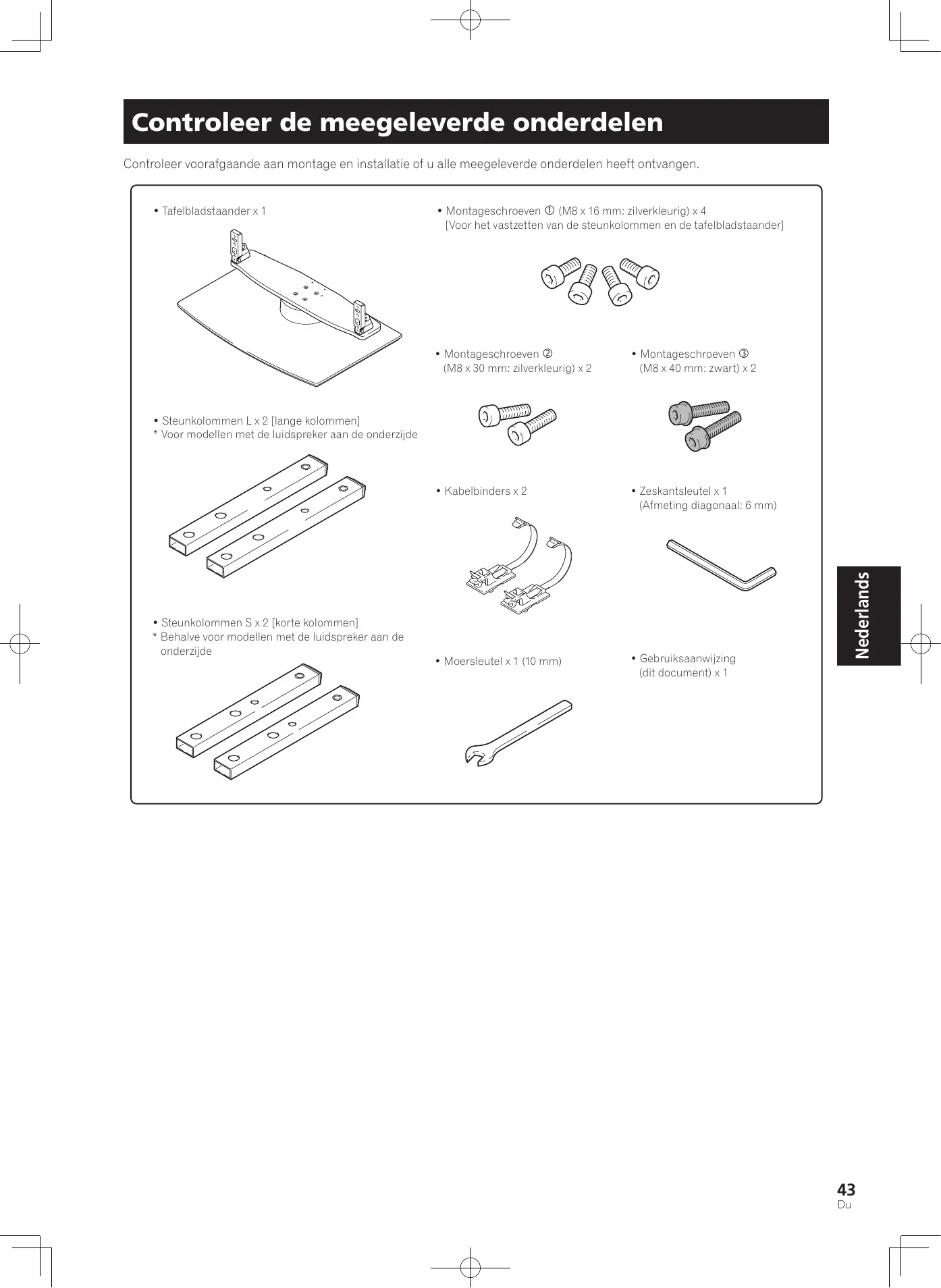

Controleer de meegeleverde onderdelen

Controleer voorafgaande aan montage en installatie of u alle meegeleverde onderdelen heeft ontvangen.

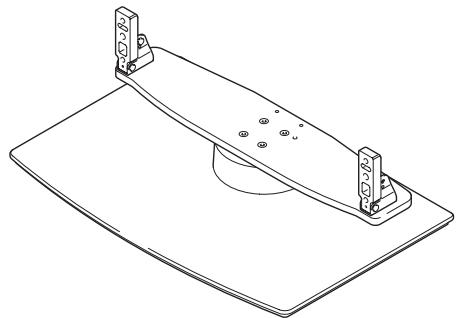

• Tafelbladstaander x 1

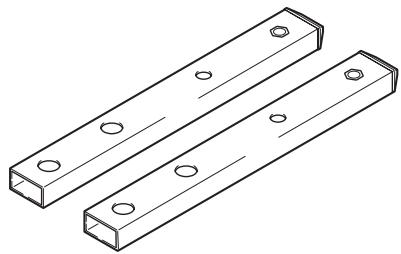

• Steunkolommen L x 2 [lange kolommen]
* Voor modellen met de luidspreker aan de onderzijde

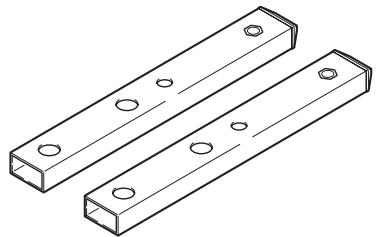

• Steunkolommen S x 2 [korte kolommen]
  * Behalve voor modellen met de luidspreker aan de onderzijde

- Montageschroeven ① (M8 x 16 mm: zilverkleurig) x 4 [Voor het vastzetten van de steunkolommen en de tafelbladstaander]

• Montageschroeven ② (M8 x 30 mm: zilverkleurig) x 2

• Montageschroeven ③ (M8 x 40 mm: zwart) x 2

- Kabelbinders x 2

- Zeskantsleutel x 1 (Afmeting diagonaal: 6 mm)

- Gebruiksaanwijzing (dit document) x 1

Monteren van de Staander

Let op

• Monteer de staander op een vlakke tafel, etc.
• Voeg twee schroeven verticaal in de gaten en draai ze niet steviger vast dan nodig.

Wijze van monteren

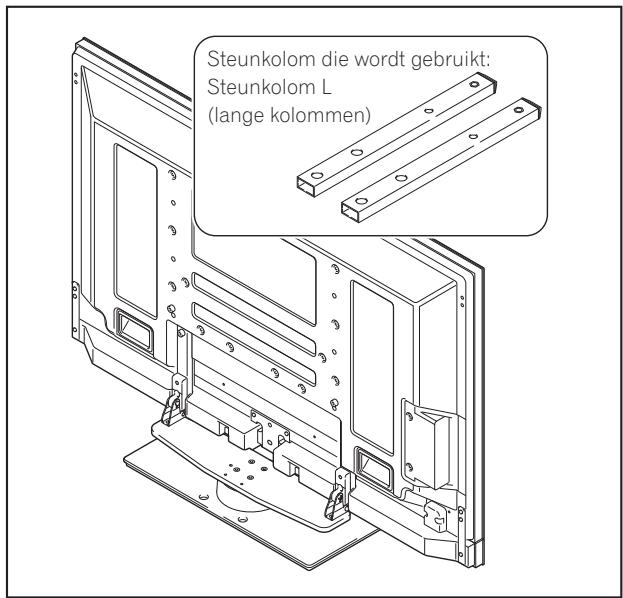

1 Kies de steunkolommen die moeten worden aangebracht.

Kies de steunkolommen overeenkomstig het soort Pioneer Televisie dat u heeft gekocht (Slechts een van de twee types beschikbare steunkolommen moet worden gebruikt).

Wanneer de Pioneer Televisie die u heeft gekocht luidsprekers aan de onderzijde heeft.

[Steunkolom die wordt gebruikt: steunkolom L (lange kolommen)]

Steunkolom die wordt gebruikt: Steunkolom L (lange kolommen)

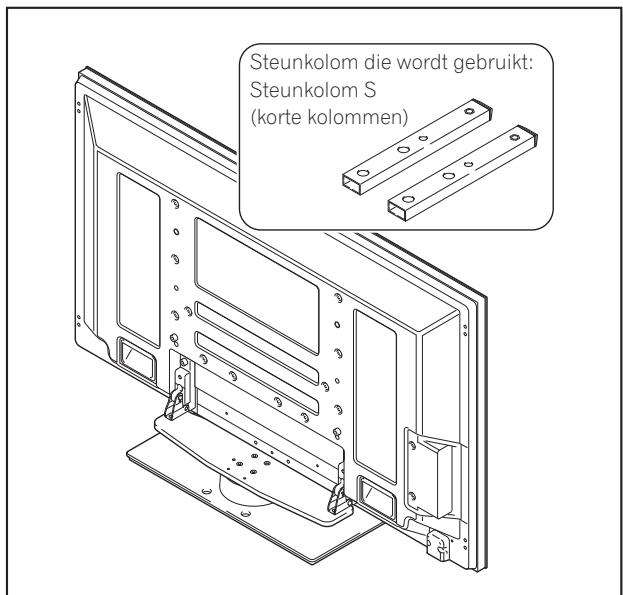

Wanneer de Pioneer Televisie die u heeft gekocht geen luidsprekers aan de onderzijde heeft.

[Steunkolom die wordt gebruikt: steunkolom S (korte kolommen)]

Steunkolom die wordt gebruikt: Steunkolom S (korte kolommen)

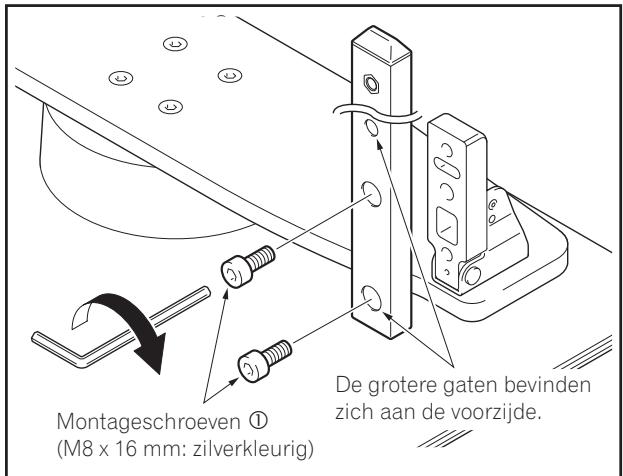

2 Bevestig de steunkolom met de montageschroeven ① (op 4 plaatsen aan de linker- en rechterzijde) aan de staander.

Bevestig eerst met gebruik van de bijgeleverde zeskantsleutel de bovenste montageschroef, en vervolgens de onderste montageschroef, en draai ze niet helemaal aan.

Montageschroeven ① (M8 x 16 mm: zilverkleurig) De grotere gaten bevinden zich aan de voorzijde.

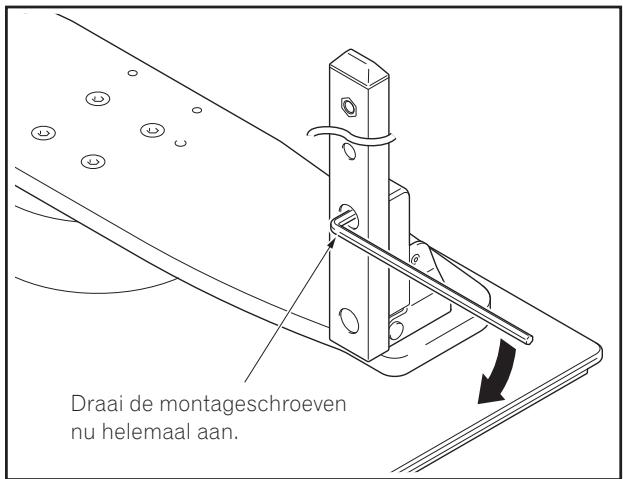

3 Draai de montageschroeven nu (op 4 plaatsen aan de linker- en rechterzijde) helemaal aan.

Draai de montageschroeven nu helemaal aan.

Let op

Zorg ervoor dat de niet gebruikte steunkolommen samen met de zeskantsleutel, de open moersleutel en de Gebruiksaanwijzing goed worden opgeborgen.

Bevestiging van de Pioneer Televisie

Een Pioneer Televisie van 50 inch (zonder luidspreker) weegt ongeveer 34 kg, ze zijn niet diep en daardoor onstabiel. Vanwege hun vlakke vorm zijn ze instabiel en zijn er tenminste twee mensen nodig voor de montage en installatie.

Let op

• Zorg ervoor dat de Pioneer Televisie op een vlakke plaats wordt geïnstalleerd.
• Voeg de schroeven verticaal in de gaten en draai ze niet steviger vast dan nodig.
• Zorg ervoor dat de steunkolommen stevig worden gemonteerd volgens de procedure in "Monteren van de staander".

Bevestigingsmethode

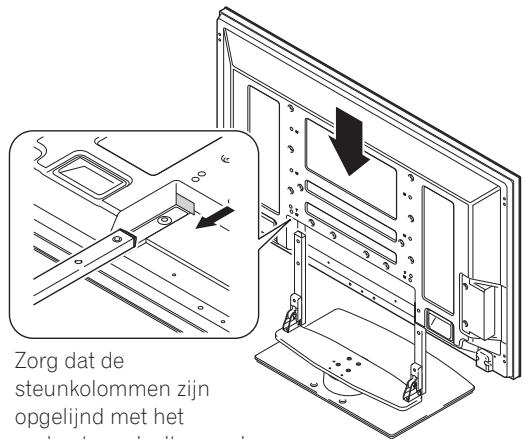

1 Bevestiging van de Pioneer Televisie aan de staander.

Bevestig de steunkolommen van de staander aan de onderzijde van de Pioneer Televisie zoals door de pijlen aangegeven, en voeg ze dan langzaam verticaal in. Zorg ervoor dat de steunkolommen van de staander niet in enig ander gedeelte van de Pioneer Televisie dan in de invoegsleuven van de staander worden geplaatst; anders kan het paneel of de uitgangen van de Pioneer Televisie beschadigd raken of kan de staander kromtrekken.

Zorg dat de steunkolommen zijn opgelijnd met het onderste gedeelte van de

Zorg dat de steunkolommen zijn opgelijnd met het onderste gedeelte van de Pioneer Televisie zoals aangegeven in het bijbehorende schema.

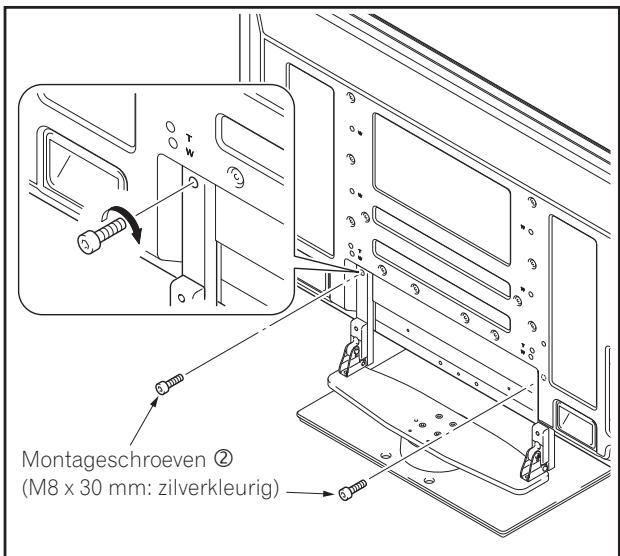

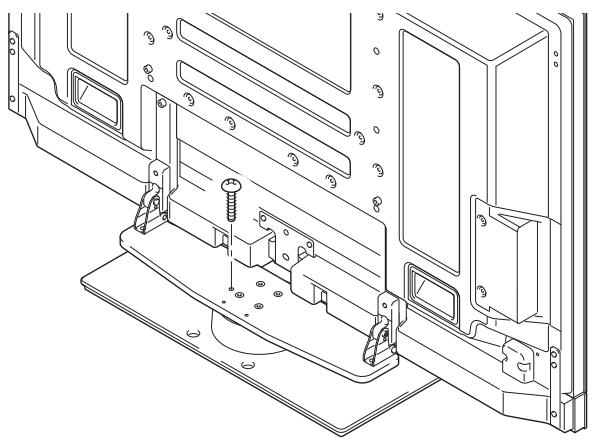

2 Het vastzetten van de Pioneer Televisie met bevestigingsschroeven ②.

Schroef deze stevig vast met gebruik van de bijgeleverde zeskantsleutel.

Montageschroeven ② (M8 x 30 mm: zilverkleurig)

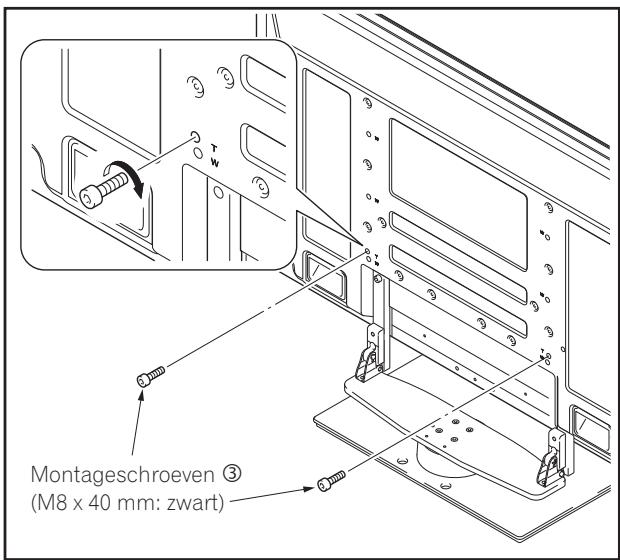

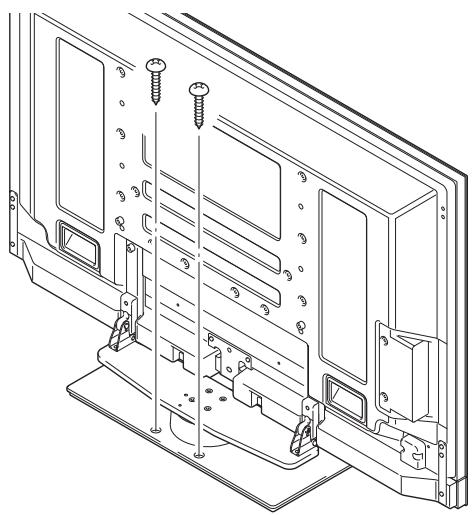

3 Het vastzetten van de Pioneer Televisie met bevestigingsschroeven ③.

Bevestig de Pioneer Televisie met de bijgeleverde zeskantsleutel bij de "T"-markeringen.

Onvoorziene ongevallen kunnen plaatsvinden en het is mogelijk dat de apparatuur breekt of omvalt wanneer de standaard met de verkeerde schroeven is vastgezet.

Montageschroeven ③ (M8 x 40 mm: zwart)

4 Bevestiging van de luidsprekers.

Zie de gebruiksaanwijzing van de luidspreker voor de wijze van monteren.

Instellingsmechanisme voor de voor- en achterwaartse hellingshoek

Voor deze staander kan de hellingshoek van de Pioneer Televisie binnen een bereik van ongeveer 2° naar wens naar voren en naar achteren worden afgesteld.

Let op

• Zorg ervoor dat de hoek wordt afgesteld nadat de Pioneer Televisie is bevestigd.
• Zorg ervoor dat deze op een vlakke tafel of op ander vlak oppervlak wordt geplaatst.
• Zorg ervoor dat u de Pioneer Televisie met de hand aan de bovenzijde vasthoudt terwijl de hoek wordt afgesteld.

Procedure voor Instelling

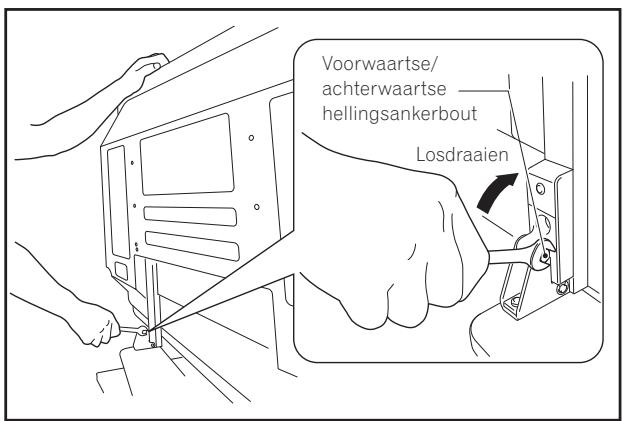

1 Maak met gebruik van de moersleutel de ankerbouten voor de voor- en achterwaartse hellingshoek los (2 plaatsen aan de linker- en rechterzijde).

Terwijl de bovenzijde van de Pioneer Televisie met de hand wordt vastgehouden, moeten de linker- en rechter ankerbouten voor de achterwaartse en voorwaartse helling worden losgedraaid door ze met de bijgeleverde schroefsleutel naar boven te draaien.

Voorwaartse/ achterwaartse hellingsankerbout Losdraaien

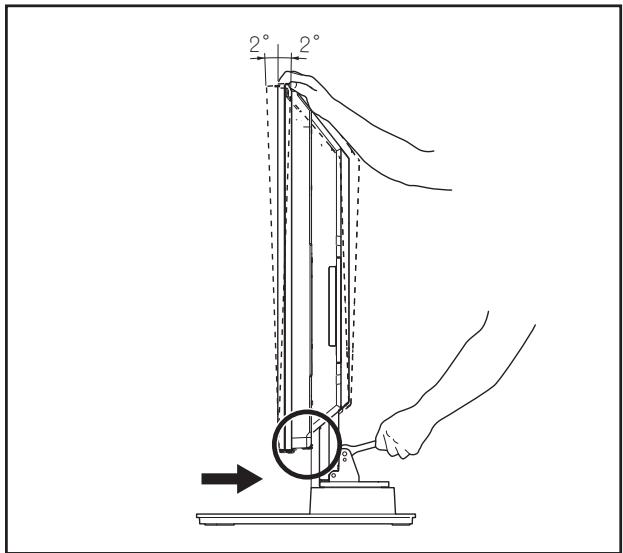

2 Stel de gewenste hoek in.

Stel de gewenste hoek vast door de Pioneer Televisie langzaam te bewegen.

2° 2°

Let op

Zorg ervoor wanneer u de hoek instelt dat u de handen verwijderd houdt van de met de pijl op bovenstaande figuur aangegeven plaats.

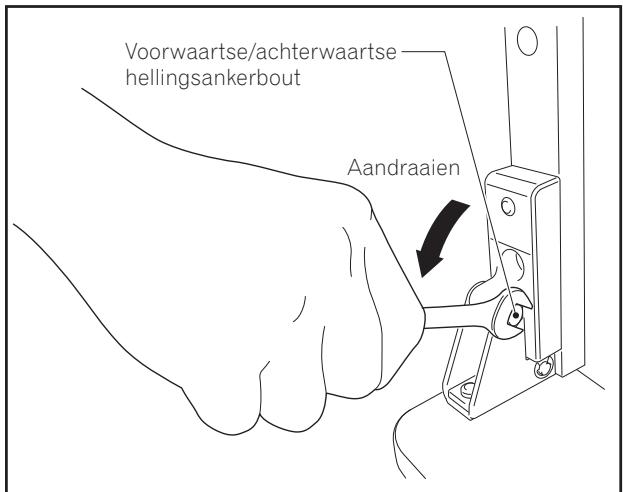

3 Draai de voor-/achterwaartse hellingsankerbouten aan (2 plaatsen aan de linker- en rechterzijde).

Draai de voor-/achterwaartse hellingsankerbouten stevig op de linker- en rechterzijden aan door deze met de bijgeleverde moersleutel naar beneden te draaien.

Zorg ervoor dat u de bovenzijde van de Pioneer Televisie met de hand vasthoudt totdat u de bouten geheel heeft aangedraaid.

Voorwaartse/achterwaartse hellingsankerbout Aandraaien

4 Controleer nogmaals of de voor-/achterwaartse hellingsankerbouten geheel zijn aangedraaid.

Installatie van het product op een TV-tafel enz.

Neem de volgende voorzorgsmaatregelen in acht wanneer het apparaat met een Pioneer Televisie op een TV-tafel of in andere behuizing wordt geplaatst of geïnstalleerd.

Voorzorgsmaatregelen bij verplaatsing

• Indien het apparaat meer dan enkele meters wordt verplaatst, verwijder dan eerst de luidspreker, en vervolgens de Pioneer Televisie van de staander en verplaats de luidspreker, de Pioneer Televisie en de staander afzonderlijk.
• Wanneer de Pioneer Televisie van de staander wordt verwijderd, volg dan de procedure omschreven in "Verwijdering van de Pioneer Televisie van de Staander" op bladzijde 50.

Voorzorgsmaatregelen bij het installeren in een TV-tafel of andere behuizing

Wanneer de Pioneer Televisie op een TV-tafel of in een andere behuizing wordt geïnstalleerd, houdt hem dan vast bij de handvaten aan de achterzijde van de Pioneer Televisie. Indien u de Pioneer Televisie bij de luidsprekers vasthoudt, kunnen deze beschadigd raken of vervormen.

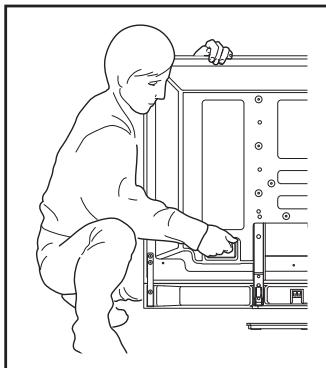

Wanneer de Pioneer Televisie die u heeft gekocht luidsprekers aan de onderzijde heeft.

Houd de Pioneer Televisie bij de handvaten en aan de bovenzijde vast.

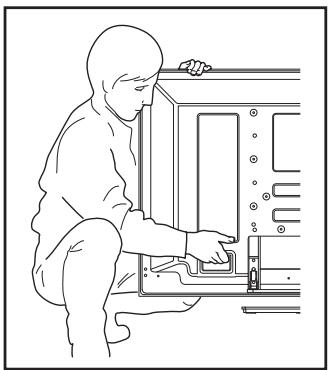

Wanneer de Pioneer Televisie die u heeft gekocht geen luidsprekers aan de onderzijde heeft.

Houd de Pioneer Televisie bij de handvaten en aan de bovenzijde vast.

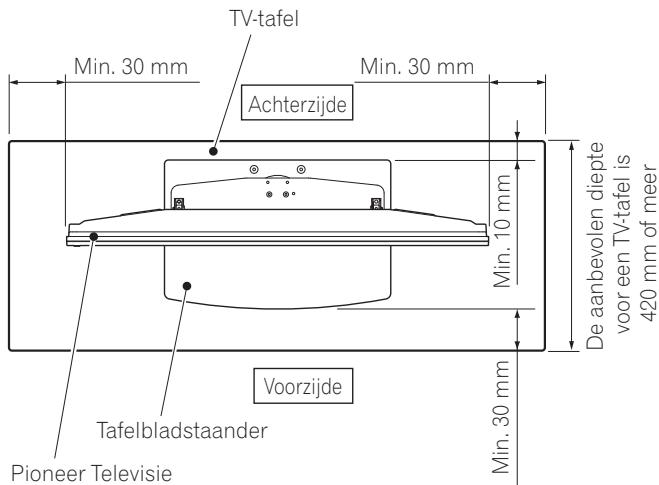

Voorzorgsmaatregelen voor installatie

Zorg ervoor dat u aan de voorzijde en achterzijde van de tafelbladstaander minimaal zoveel ruimte heeft als in de figuur hieronder aangegeven.

TV-tafel Min. 30 mm Min. 30 mm Achterzijde Min. 10 mm De aanbevolen diepte voor een TV-tafel is 420 mm of meer Voorzijde Tafelbladstaander Pioneer Televisie Min. 30 mm

• Indien de staander die op de TV-tafel is geplaatst uitsteekt, kunnen zich ongelukken voordoen waardoor de apparatuur kan breken of omvallen.

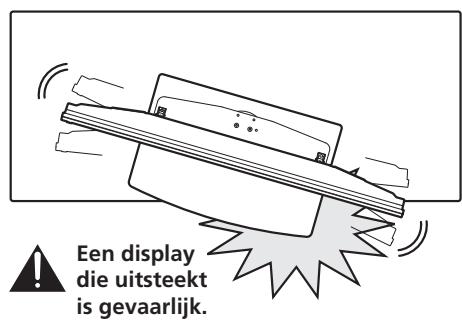

• Zorg er bij het draaien voor dat de display niet tegen een muur of andere objecten aanstoot.

Een display die uitsteekt is gevaarlijk.

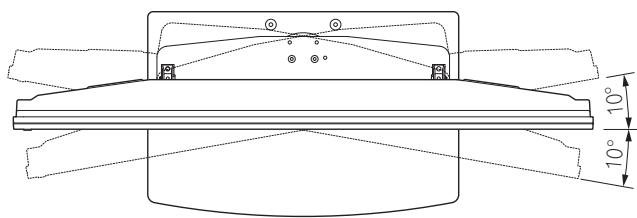

✿ Bereik van de draaihoeken

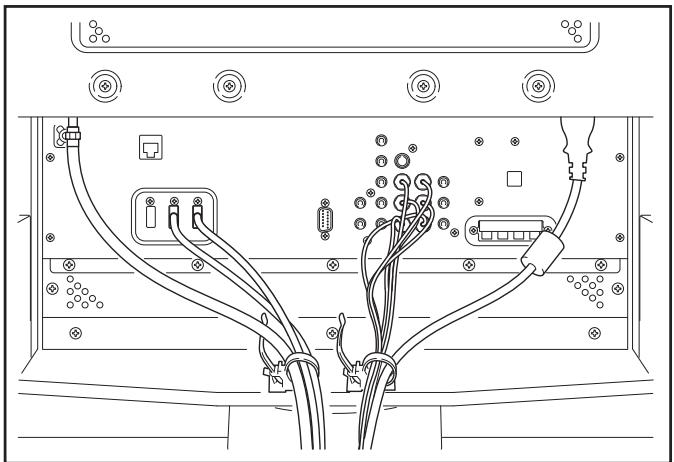

Voorbereiding van de kabels

Gebruik de bijgeleverde kabelbinders om de kabels vast te binden.

Let op

Zorg ervoor dat er geen kracht op de kabels wordt uitgeoefend.

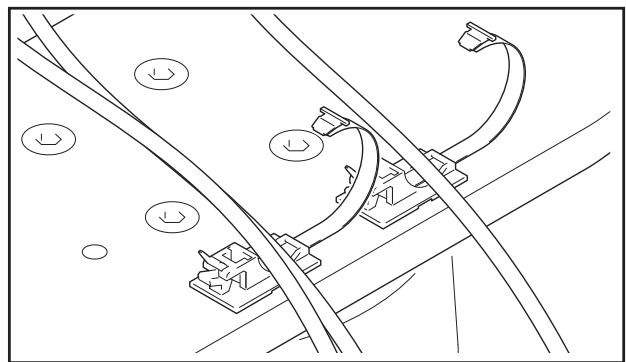

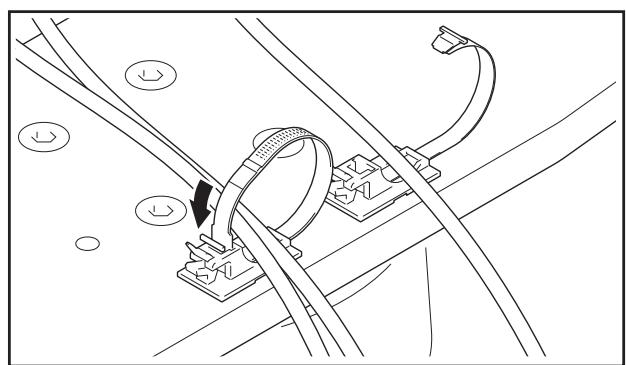

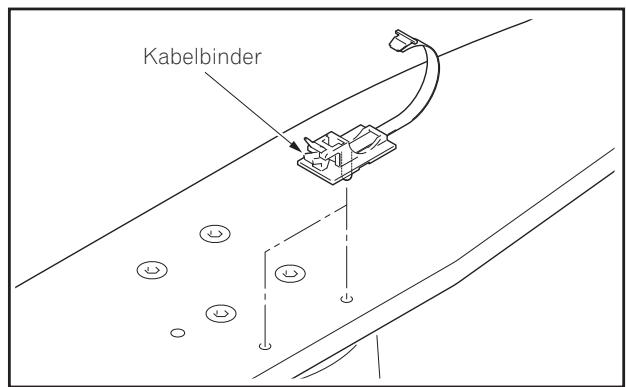

Kabelbinders gebruiken

1 Steek de kabelbinder door het gat aan de bovenzijde van het roterend vlak van de staander.

Kabelbinder

2 Het bijeen binden van kabels en plaatsing daarvan op de kabelbinder.

3 De kabelbinder wordt gesloten.

◆ Verwijdering van de kabelbinder

De sluiting opent door op het in de figuur met een pijl aangegeven punt te drukken.

Zorg ervoor dat het apparaat niet omvalt

Nadat de staander is geïnstalleerd, zorg er dan voor dat de Pioneer Televisie niet omvalt.

• Indien de Pioneer Televisie omvalt dan kan dit vanwege het gewicht van het apparaat letsel veroorzaken.
• Zorg er voor de veiligheid voor dat de Pioneer Televisie niet omvalt.

Stabiele plaatsing op een TV-tafel of andere plaats

Plaats het apparaat stabiel op de grond zoals in het schema aangegeven met in de winkel verkrijgbare schroeven.

Let op

• Voor de Pioneer Televisie dient te allen tijde een TV-tafel die sterk, breed en diep genoeg is te worden gebruikt. Indien dit niet het geval is kan de Pioneer Televisie omvallen.
• Voor het stabiel plaatsen van de Pioneer Televisie op een TV-tafel moeten schroeven met een nominale diameter van 6 mm worden gebruikt. Kies, indien nodig in overleg met een erkende installateur, de juiste schroeven.

9 mm tot 15 mm 6 mm Min. 20 mm

• De tafel of het gedeelte van de grond dat voor de apparatuur wordt gebruikt dient stevig genoeg te zijn ter ondersteuning van de Pioneer Televisie; indien dit niet het geval is, kan lichamelijk letsel worden veroorzaakt.
• Zorg er bij de installatie van de Pioneer Televisie voor dat de nodige veiligheidsmaatregelen worden genomen zodat deze niet omvalt of omslaat in noodsituaties zoals tijdens een aardbeving of bij een ongeluk.
• Indien u deze maatregelen niet in acht neemt kan de Pioneer Televisie omvallen en letsel veroorzaken.
• De schroeven, haken en overige bevestigingsmiddelen die worden gebruikt om de Pioneer Televisie zodanig vast te zetten dat deze niet omslaat verschillen overeenkomstig de samenstelling en de dikte van het oppervlak waaraan hij wordt bevestigd.
• Kies de juiste schroeven, kettingen en overige montagestukken nadat u eerst het oppervlak grondig heeft onderzocht op de juiste dikte en samenstelling en nadat u, indien nodig, een erkend installateur heeft gereaadpleegd.

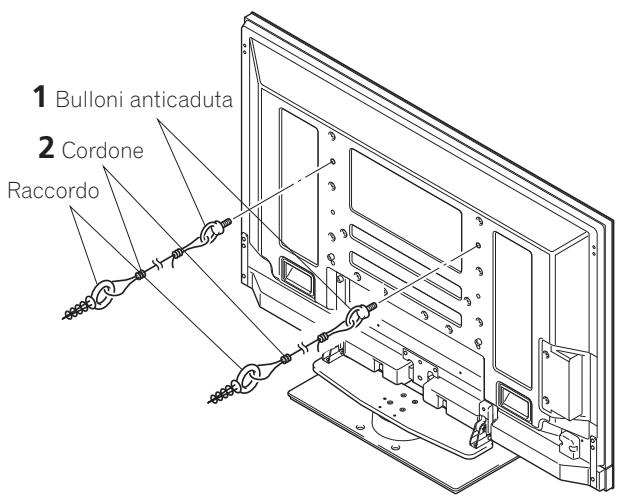

Een muur gebruiken voor een stabiele plaatsing

1 Bevestiging van bouten om te voorkomen dat de Pioneer Televisie omvalt.
2 Gebruik stevige snoeren om de display op de juistre wijze stabiliteit te geven, en deze stevig aan een muur, zuil, of ander stevig element te bevestigen.
- Voer dit uit aan zowel de linker- als aan de rechterzijde.
- De lengte van het snoer dient zo lang te zijn dat de staander vrij kan draaien.

Let op

Gebruik bouten ter voorkoming van omvallen, touwen, en apapendages die in de markt verkijgbaar zijn.

Aanbevolen bouten:

Nominale diameter M8

Lengte 12 mm tot 15 mm

da 12 mm a 15 mm M8

1 Bulloni anticaduta 2 Cordone Raccordo

- Plaats van de schroeven voor de tafel/grond: Zonder luidsprekers

Eenheid: mm

552 120 552 24 356

Vastzetten van de draaiing voorwaarts

Plaats het apparaat stabiel op de grond zoals in het schema aangegeven met in de winkel verkrijgbare schroeven.

Let op

Gebruik een schroef met een nominale diameter van M4 en een lengte van 20 mm tot 30 mm om de draaiing voorwaarts vast te zetten.

da 7 mm a 12 mm da 20 mm a 30 mm M4

Verwijdering van de Pioneer Televisie van de staander

Waarschuwing

Neem altijd onderstaande procedure in acht wanneer de Pioneer Televisie van de staander wordt verwijderd teneinde ongelukken te voorkomen.

1 Controleer eerst of de ankerbout voor de helling voor- en achterwaarts stevig vastzit.
2 Maak ruimte op bijvoorbeeld een vlakke vloer waar de Pioneer Televisie vlak kan liggen, en leg er vervolgens een doek op om hem te beschermen tegen krassen of anderszins.
3 Verwijder de luidsprekers.

4 Verwijder de bevestigingsschroeven (4 schroeven) aan de hand van stap 2 en 3 in "Bevestiging van de Pioneer Televisie" (Bladzijde 45).

Let op

De schroeven (M8 x 16 mm: zilver) mogen niet door middel van de tweede werkwijze op blz. 45 worden verwijderd. De steunkolommen kunnen daardoor van hun plaats schuiven en omvallen.

5 Houd de Pioneer Televisie bij de handvaten en aan de onderzijde vast en til hem verticaal op.
6 Plaats de Pioneer Televisie langzaam met het scherm naar beneden op de volgens stap 2 neergelegde doek.

Let op

Wanneer de Pioneer Televisie opnieuw aan de staander wordt bevestigd, zorg er dan voor dat de linker- en rechter steunkolommen op dezelfde hoek worden afgesteld.

Technische gegevens

Externe afmetingen 577 mm (B) x 321 mm (H) x 380 mm (D) (Wanneer steunkolommen S worden gebruikt.) Gewicht 10,8kg

- Bovenstaande gegevens en uiterlijk kunnen zonder nadere aankondiging ter verbetering van het product worden gewijzigd.

Schema van afmetingen

Model met display van 50 inch (onderspeakermodellen)

Eenheid: mm

Model met display van 50 inch (behalve onderspeakermodellen)

Eenheid: mm
