PDK-TS36B - Sistema audio PIONEER - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Base da tavolo per televisore
Marca	PIONEER
Modello	PDK-TS36B
Dimensioni (L × A × P)	577 × 321 × 380 mm (con colonne di supporto S)
Peso	10,8 kg
Compatibilità	PDP-5020FD, PDP-111FD, PDP-LX5090H, PDP-LX5090, PDP-LX509A, PDP-C509A
Angolo di rotazione	10° a sinistra e a destra
Angolo di inclinazione	Circa 2° in avanti e indietro
Materiale principale	Acciaio
Contenuto della confezione	Base da tavolo, colonne di supporto (L e S), viti di fissaggio (M8×16, M8×30, M8×40), fermacavi, chiavi esagonali, manuale di istruzioni
Installazione	Richiede due persone, superficie piana e stabile
Precauzioni di sicurezza	Utilizzare viti di fissaggio (M8) e cavi per evitare il ribaltamento
Pulizia	Asciugare con un panno morbido e asciutto
Uso previsto	Interno, su mobile TV
Gestione cavi	Fermacavi inclusi
Fissaggio anti-rotazione	Viti M4 per fissare la rotazione nella parte anteriore
Numero di viti incluse	8 viti (4 M8×16, 2 M8×30, 2 M8×40)
Colore	Nero (stima)
Profondità consigliata del mobile	420 mm o più
Larghezza della base	577 mm
Altezza della base	321 mm
Profondità della base	380 mm

Domande frequenti - PDK-TS36B PIONEER

Quali televisori sono compatibili con la base Pioneer PDK-TS36B?

Questa base è progettata esclusivamente per i televisori Pioneer dei modelli PDP-5020FD, PDP-111FD, PDP-LX5090H, PDP-LX5090, PDP-LX509A e PDP-C509A.

Come assemblare la base da tavolo PDK-TS36B?

Selezionare le colonne di supporto adatte al proprio televisore (L per modelli con casse inferiori, S per senza). Fissare le colonne sulla base con le viti M8×16 fornite, poi avvitare saldamente. Utilizzare la chiave esagonale inclusa.

Qual è il peso massimo supportato dalla base?

La base è progettata per supportare il peso dei televisori Pioneer compatibili, in particolare il modello da 50 pollici di circa 34 kg senza casse.

Come regolare l'inclinazione del televisore su questa base?

Allentare i bulloni di ancoraggio a sinistra e a destra con la chiave esagonale, inclinare il televisore fino all'angolo desiderato (circa 2° in avanti o indietro), quindi serrare i bulloni.

Come impedire al televisore di ribaltarsi?

Utilizzare viti di fissaggio M8 (vendute separatamente) per stabilizzare la base sul mobile, o fissare cavi di sicurezza solidi al muro o a un pilastro.

Quali sono le dimensioni della base PDK-TS36B?

Le dimensioni esterne sono 577 mm di larghezza, 321 mm di altezza e 380 mm di profondità (con le colonne di supporto S).

Come smontare il televisore dalla base?

Assicurarsi che i bulloni di inclinazione siano serrati, quindi rimuovere le casse. Svitare le 4 viti di installazione (2 M8×30 e 2 M8×40) tenendo il televisore per le maniglie. Appoggiarlo a faccia in giù su un tessuto protettivo.

Cosa contiene la confezione del PDK-TS36B?

La confezione comprende: 1 base da tavolo, 2 colonne di supporto L, 2 colonne di supporto S, 4 viti M8×16, 2 viti M8×30, 2 viti M8×40, 2 fermacavi, 2 chiavi esagonali e il manuale di istruzioni.

Qual è l'angolo di rotazione della base?

La base consente una rotazione di 10° verso sinistra e 10° verso destra.

Come pulire e mantenere la base?

Asciugare regolarmente la base con un panno morbido e asciutto. Non utilizzare solventi o prodotti abrasivi. Verificare periodicamente il serraggio delle viti.

MANUALE UTENTE PDK-TS36B PIONEER

Vi ringraziamo per avere acquistato un prodotto Pioneer. Vi preghiamo di leggere attentamente le Istruzioni per l'uso per imparare il modo sicuro e corretto di operare sul vostro modello. Vi consigliamo di tenere le Istruzioni per l'uso a portata di mano per farvi riferimento in futuro.

Installazione

• In caso di difficoltà durante l'installazione, rivolgetevi al vostro rivenditore.
• Pioneer non è responsabile per alcun danno causato dall'installazione o dall'uso impropri, nonché da modifiche o catastrofi naturali.

AVVISO IMPORTANTE

Registrate il numero di modello e di serie dell'apparecchio qui sotto.

Modello N.

Serie N.

Conservate questo numero per usarlo in seguito.

Indice

Precauzioni 32

Verifica dei Pezzi Contenuti nella Confezione .... 33

Montaggio del Supporto 34

Fissaggio del televisore Pioneer 35

Meccanismo di Regolazione dell'Inclinazione dell'Angolo in Avanti/Indietro 36

Montaggio del prodotto in un mobiletto porta TV, ecc. 37

Preparazione dei cavi 38

Prendere precauzioni contro la caduta dell'apparecchio....39

Fissare la rotazione verso la parte anteriore.....40

Staccare il televisore Pioneer dal supporto ..... 40

Specifiche 40

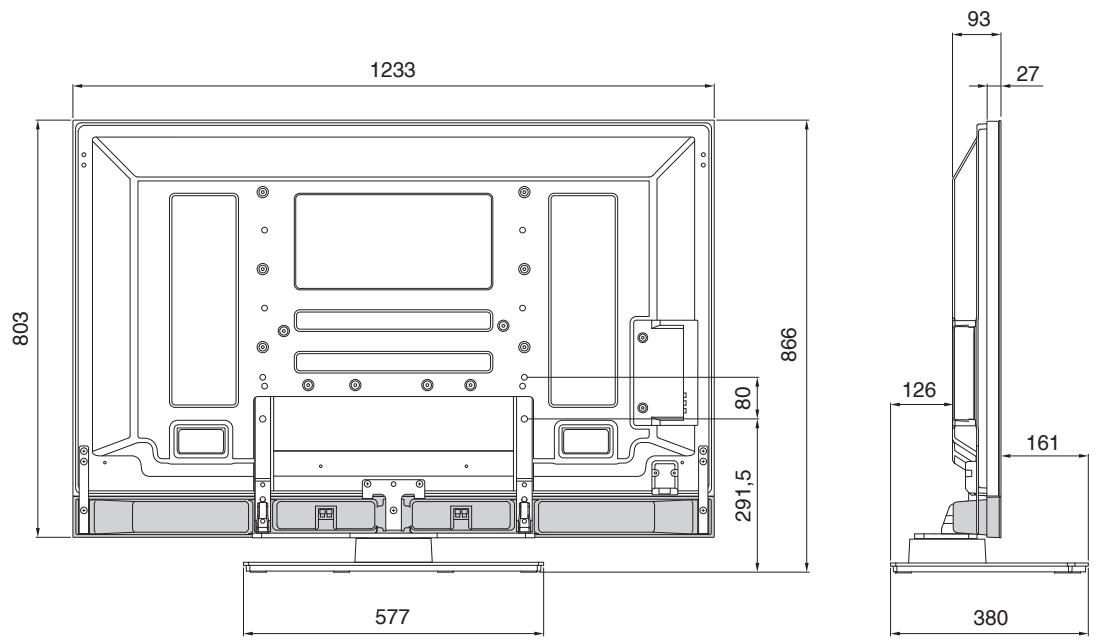

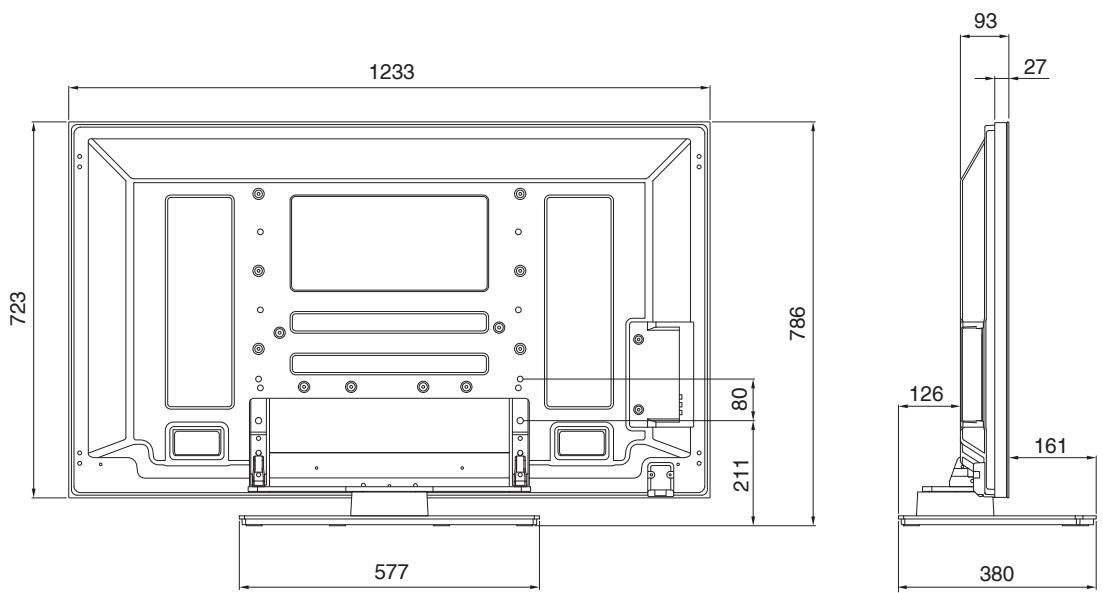

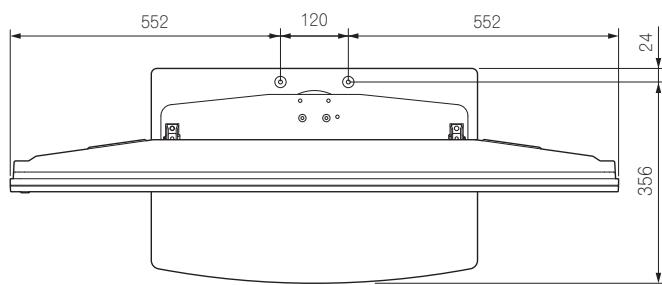

Diagramma delle Dimensioni 41

ATTENZIONE

Questo simbolo si riferisce a una pratica pericolosa o insicura che potrebbe causare incidenti alla persona o alle cose.

Precauzioni

Questo prodotto è un supporto di tavolo concepito esclusivamente per televisori Pioneer (modelli PDP-5020FD / PDP-111FD / PDP-LX5090H / PDP-LX5090 / PDP-LX509A / PDP-C509A).

L'uso di modelli diversi potrebbe provocare instabilità ed essere la causa di possibili incidenti.

Per ulteriori informazioni rivolgetevi al negozio dove lo avete acquistato.

Non installate o modificate in alcun caso il prodotto in modo diverso da quello indicato. Non usate questo supporto con modelli di televisore diversi da quello specificato e non modificatelo, né usatelo per altri scopi.

Un'installazione impropria è molto pericolosa perché il supporto potrebbe cadervi addosso o causare altri incidenti.

Posizionamento dell'installazione

• Cercate una posizione abbastanza solida da sostenere il peso del supporto e del display.
  • Assicuratevi di collocarlo in una posizione piana e stabile.
• Non installatelo all'aperto o in posti umidi, vicino a fonti di calore o sulla spiaggia.
• Non installate il supporto dove potrebbe essere soggetto a vibrazioni o colpi.

Assemblaggio e installazione

• Montate il supporto seguendo le istruzioni per l'assemblaggio e la sicurezza, fissate tutte le viti nelle apposite sedi.
  Esistono casi in cui si possono verificare incidenti imprevisti, come la rottura dell'attrezzatura o la caduta in seguito all'installazione del televisore Pioneer, perché il supporto non era stato installato correttamente.
• Il display deve sempre essere installato da due o più persone per assicurarsi di installarlo correttamente.
• Prima dell'installazione spegnete il display e i dispositivi periferici, quindi staccate il cavo con la spina di corrente dalla presa.

Questo prodotto può rotare di 10° verso sinistra e destra e si inclina di circa 2° in avanti e indietro.

Non collocate oggetti entro il raggio di rotazione di questo prodotto e del televisore Pioneer. Installate questo prodotto in modo che, durante l'uso quotidiano o in caso di rotazione, non sporga dal mobiletto porta TV o dal luogo in cui è stato posizionato. La mancata osservanza di queste istruzioni, potrebbe causare incidenti imprevisti come la rottura o la caduta dell'apparecchio (vedi a pagina 37). Mentre ne regolate l'angolazione spostandolo in avanti o indietro, fate bene attenzione a tenere le mani lontane dallo spazio tra il fondo del televisore Pioneer e il supporto (vedi pagina 36).

Prevenite gli incidenti provocati dalla caduta del prodotto adottando misure di sicurezza per evitare di farlo cadere (vedi pagina 39).

Verifica dei Pezzi Contenuti nella Confezione

Verificate che siano presenti tutti i pezzi accessori prima di procedere al montaggio e all'installazione.

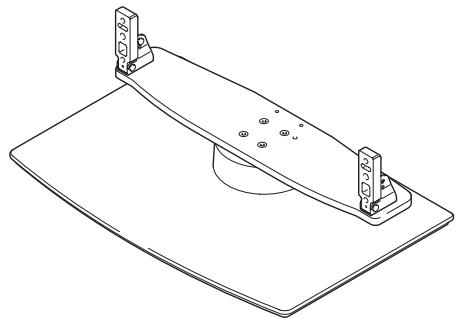

- Supporto di tavolo x 1

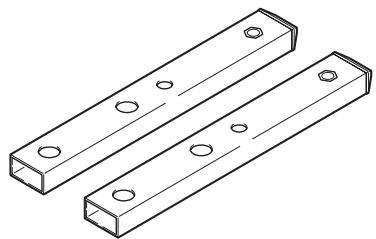

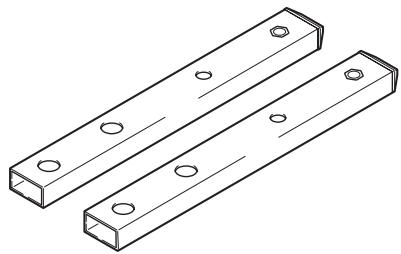

• Colonne di sostegno L x 2 [colonne lunghe]
* Per modelli con altoparlante inferiore

• Colonne di sostegno S x 2 [colonne corte]
  * Per modelli senza altoparlante inferiore.

- Viti di installazione ① (M8 x 16 mm, argento) x 4 [da usare per fissare le colonne di sostegno e il supporto di tavolo]

• Viti di installazione ② (M8 x 30 mm, argento) x 2

• Viti di installazione ③ (M8 x 40 mm, nere) x 2

- Legatori per cavo x 2

• Chiave inglese x 1 (10 mm)

- Brugola esagonale x 1 (dimensione diagonale 6 mm)

- Istruzioni per l'uso (questo documento) x 1

Montaggio del Supporto

Nota

• Montatelo sempre su una superficie piana, ecc.

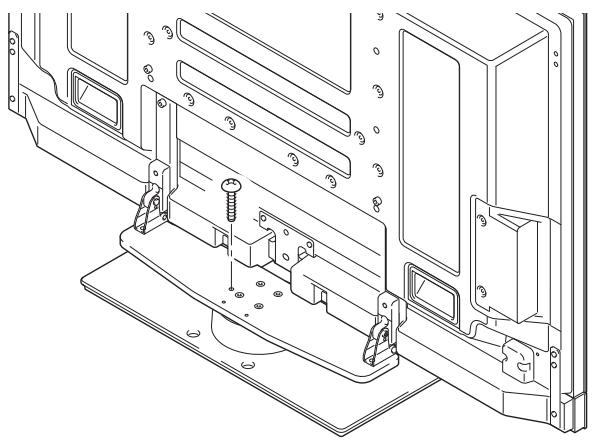

• Inserite le viti nei fori verticalmente e non serratele più del necessario.

Procedura di montaggio

1 Scegliete le colonne di sostegno da fissare.

Scegliete le colonne di sostegno secondo il televisore Pioneer che avete acquistato (Si dovrebbe usare solo un tipo fra i due tipi di colonne disponibili).

Se il televisore Pioneer che avete acquistato è un modello dotato di altoparlanti inferiori.

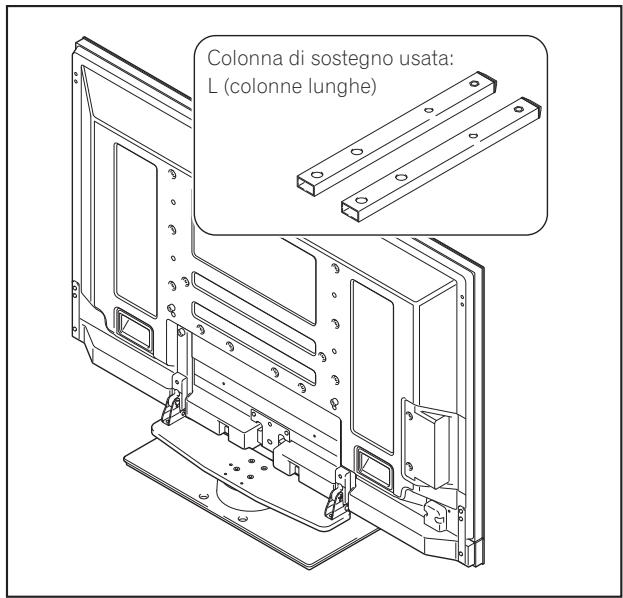

[colonna di sostegno da usare: L (colonne lunghe)]

Colonna di sostegno usata: L (colonne lunghe)

Se il televisore Pioneer che avete acquistato è un modello privo di altoparlanti inferiori.

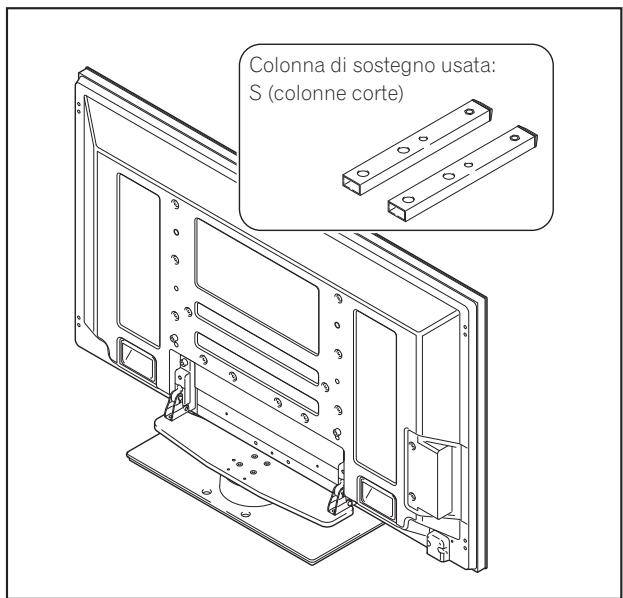

[colonna di sostegno da usare: S (colonne corte)]

Colonna di sostegno usata: S (colonne corte)

2 Assicurate la colonna di supporto al supporto con le viti di installazione ① (4 posizioni a sinistra e a destra).

Utilizzate la brugola esagonale, prima di tutto per fissare le viti di fissaggio della parte superiore, quindi per le viti di fissaggio della parte inferiore.

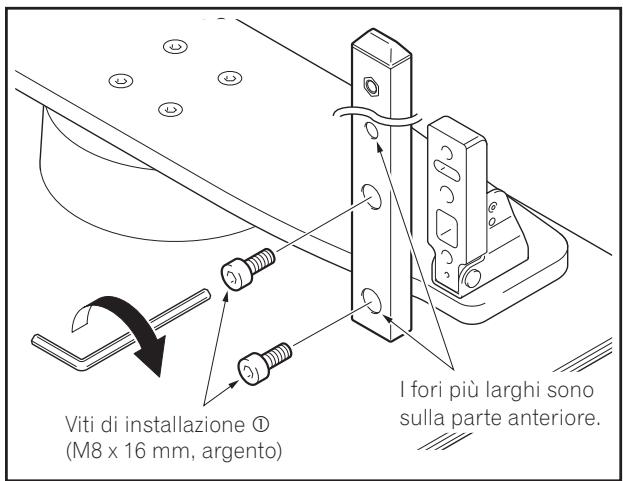

Viti di installazione ① (M8 x 16 mm, argento) I fori più larghi sono sulla parte anteriore.

3 Serrate strettamente le viti di installazione (4 posizioni a sinistra e a destra).

Serrate strettamente le viti di installazione.

Nota

Assicuratevi di conservare con cura le colonne di sostegno non usate, la brugola esagonale, la chiave inglese e le istruzioni.

Fissaggio del televisore Pioneer

Attenzione

Il peso di un televisore Pioneer da 50 pollici (senza altoparlante) è di 34 Kg, non ha profondità ed è instabile. Quindi per assemblarli ed installarli servono almeno due persone.

Nota

• Assicuratevi che la superficie sulla quale installate il dispay sia perfettamente piana e stabile.

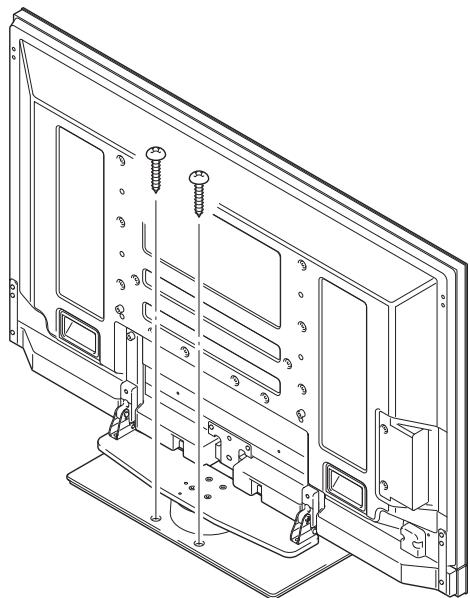

• Inserite le viti nei fori verticalmente e non serratele più del necessario.
• Assicuratevi di installare saldamente le colonne di sostegno, facendo riferimento alla procedura descritta nel "Montaggio del supporto".

Metodo di Fissaggio

1 Fissaggio del televisore Pioneer al supporto.

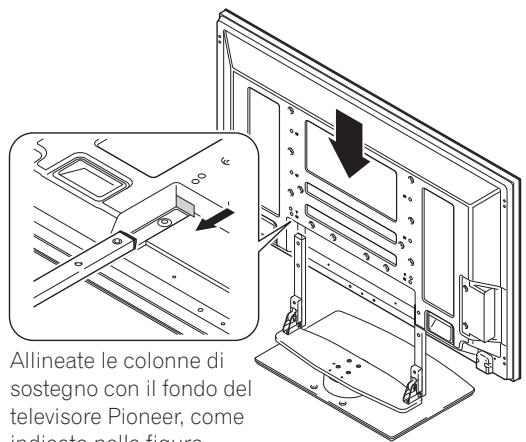

Fissate le colonne di sostegno alla parte inferiore del televisore Pioneer come indicato dalle frecce, quindi inseritele lentamente in verticale.

Fate bene attenzione a inserire le colonne di sostegno del supporto esclusivamente nelle apposite scanalature di inserimento.

In caso contrario, potreste danneggiare il pannello o le porte del televisore Pioneer o deformare il supporto.

Allineate le colonne di sostegno con il fondo del televisore Pioneer, come indicate nella figura.

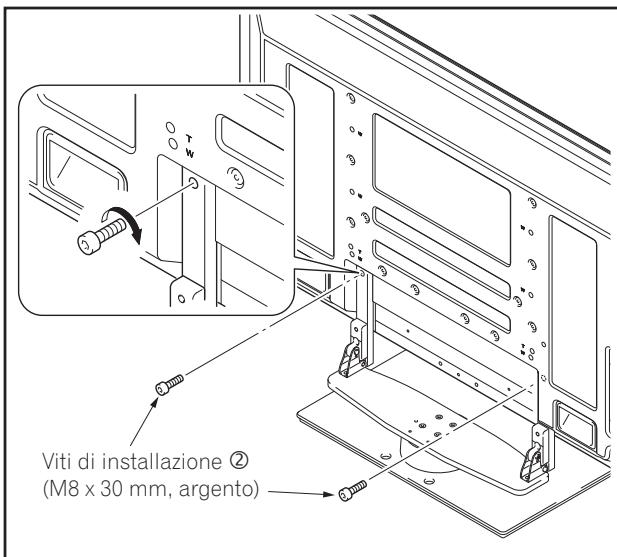

2 Assicurare il televisore Pioneer con le viti di installazione ②.

Serratele utilizzando la brugola esagonale in dotazione.

Viti di installazione ② (M8 x 30 mm, argento)

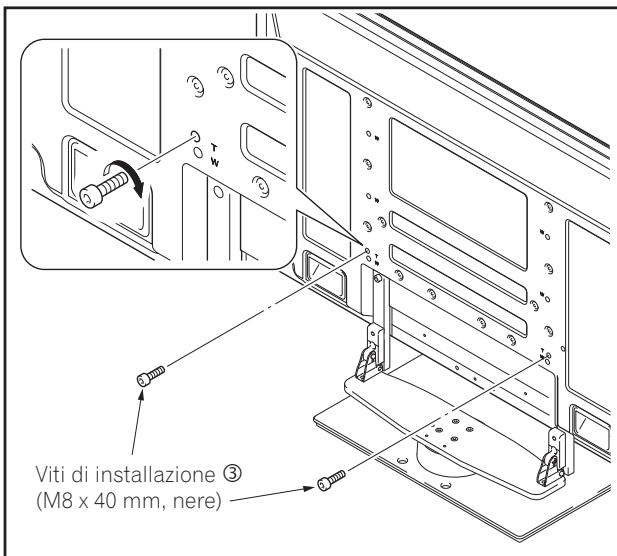

3 Assicurare il televisore Pioneer con le viti di installazione ③.

Fissate il televisore Pioneer ai punti contrassegnati dalla lettera “T” usando la chiave inglese in dotazione.

Attenzione

Si possono verificare incidenti imprevisti, come la rottura o la caduta dell'apparecchio, se il supporto è stato installato con le viti sbagliate.

Viti di installazione ③ (M8 x 40 mm, nere)

4 Montaggio degli altoparlanti.

Vedi le istruzioni per l'uso degli altoparlanti alla voce metodo di installazione.

Meccanismo di Regolazione dell'Inclinazione dell'Angolo in Avanti/Indietro

Su questo supporto, è possibile regolare l'angolo di inclinazione del televisore Pioneer entro un margine di variazione di circa 2° in avanti o indietro, a vostro piacimento.

Nota

• Controllate di avere ben regolato l'angolo di inclinazione solo dopo aver fissato il televisore Pioneer.
• Assicuratevi di installarlo su di un tavolo o altre superfici piane.
• Tenete il televisore Pioneer dall'alto mentre regolate l'inclinazione.

Procedura di Regolazione

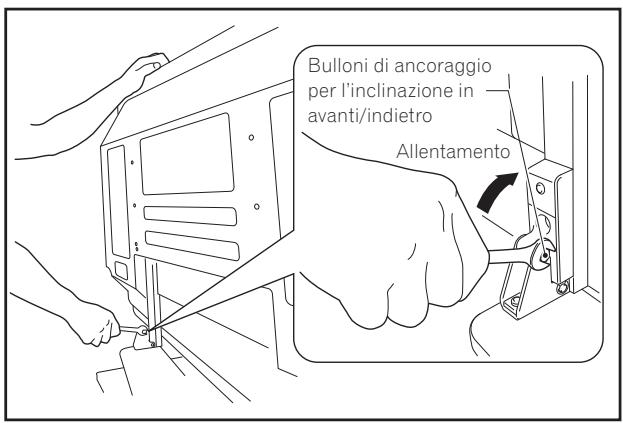

1 Allentate i bulloni di ancoraggio per l'inclinazione in avanti/indietro utilizzando la chiave inglese in dotazione (2 posizioni a destra e a sinistra).

Tenendo il televisore Pioneer dall'alto, allentate i bulloni di ancoraggio per l'inclinazione in avanti/indietro sui lati destro e sinistro ruotandoli verso l'alto usando la chiave a C in dotazione.

Bulloni di ancoraggio per l'inclinazione in avanti/indietro Allentamento

2 Impostare l'angolazione preferita.

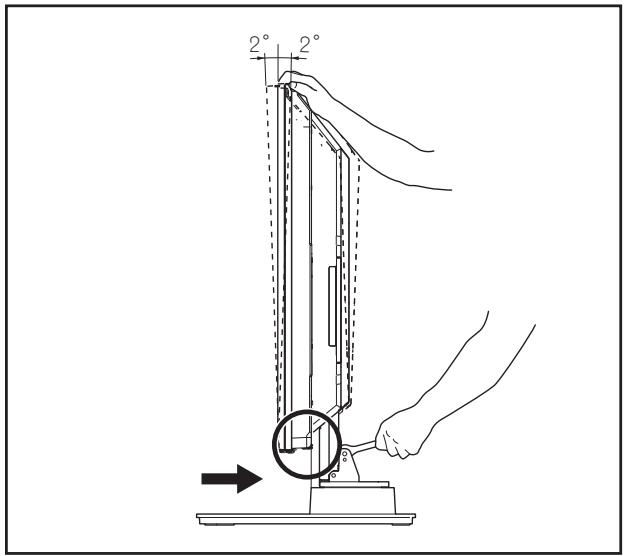

Scegliete l'angolazione che preferite spostando lentamente il televisore Pioneer.

2° 2°

Nota

Mentre regolate l'angolazione, abbiate cura di tenere le mani fuori dalla posizione indicata dalla freccia nella figura.

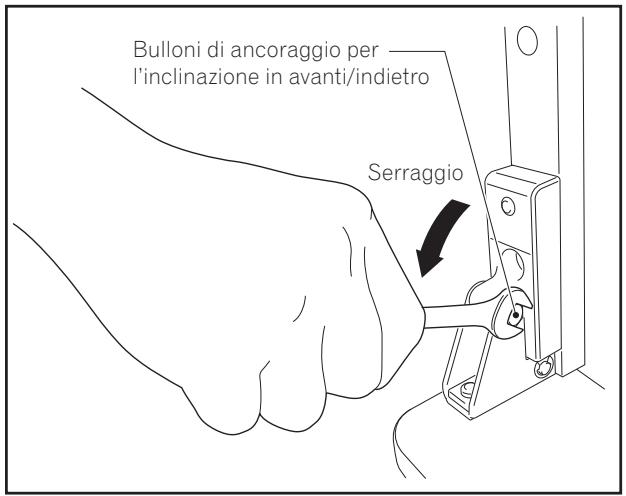

3 Serrare i bulloni di ancoraggio per l'inclinazione in avanti/indietro (2 posizioni a sinistra e a destra).

Serrate strettamente i bulloni di ancoraggio per l'inclinazione in avanti/indietro sui lati sinistro e destro, ruotandoli verso il basso con la chiave inglese in dotazione. Tenete il televisore Pioneer dall'alto finché non avete stretto completamente i bulloni.

Bulloni di ancoraggio per l'inclinazione in avanti/indietro Serraggio

4 Controllate ancora una volta per assicurarvi che i bulloni di ancoraggio per l'inclinazione in avanti/indietro siano serrati completamente.

Montaggio del prodotto in un mobiletto porta TV, ecc

Osservate le seguenti precauzioni quando spostate o installate questo prodotto con un televisore Pioneer in un mobiletto porta TV o in altri spazi chiusi.

Precauzioni durante lo spostamento

• Se desiderate spostare il prodotto più di qualche metro, rimuovete innanzitutto l'altoparlante, quindi il televisore Pioneer dal supporto e spostate l'altoparlante, il televisore Pioneer e il supporto separatamente.
• Quando staccate il televisore Pioneer dal supporto, assicuratevi di seguire la procedura descritta nel paragrafo "Staccare il televisore Pioneer dal supporto" a pagina 40.

Precauzioni per l'installazione in un mobiletto porta TV o in altri spazi chiusi

Se installate il televisore Pioneer in un mobiletto porta TV o in altri spazi chiusi, sollevatelo dalle maniglie sul retro. Afferrandolo per gli altoparlanti potreste danneggiarli o torcerli.

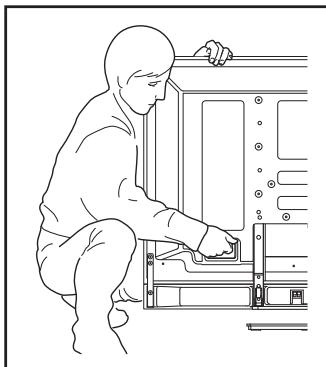

Se il televisore Pioneer che avete acquistato è un modello dotato di altoparlanti inferiori.

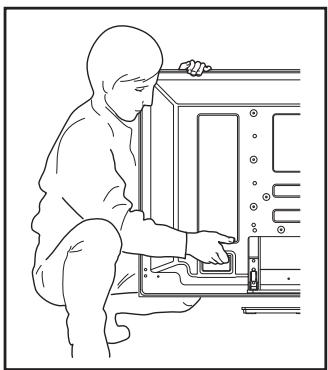

Sollevate il televisore Pioneer dalle maniglie e dall'alto.

Se il televisore Pioneer che avete acquistato è un modello privo di altoparlanti inferiori.

Sollevate il televisore Pioneer dalle maniglie e dall'alto.

Precauzioni per l'installazione

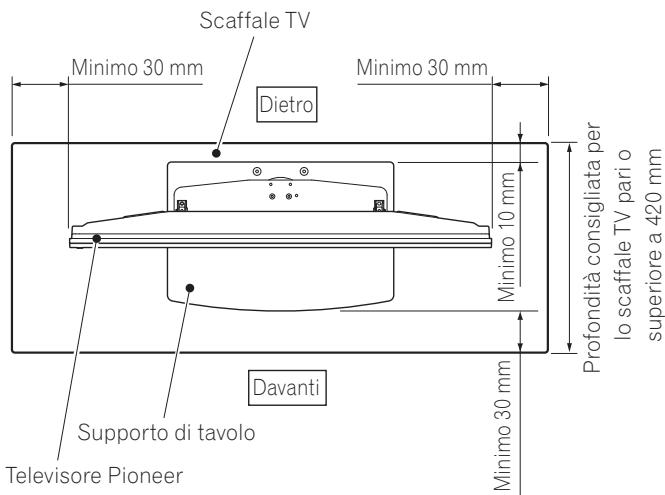

Assicuratevi che la quantità di spazio libero nella parte anteriore e posteriore del supporto di tavolo sia sufficiente, come mostrato in questo schema.

Scaffale TV Minimo 30 mm Minimo 30 mm Dietro Minimo 10 mm Profondità consigliata per lo scaffale TV pari o superiore a 420 mm Davanti Supporto di tavolo Televisore Pioneer Minimo 30 mm

• Se il supporto sporge dal mobiletto porta TV, potrebbe provocare incidenti imprevisti quali la rottura o la caduta dell'apparecchio.
• Durante la rotazione, fate attenzione a non permettere al display di urtare il muro o gli oggetti circostanti.

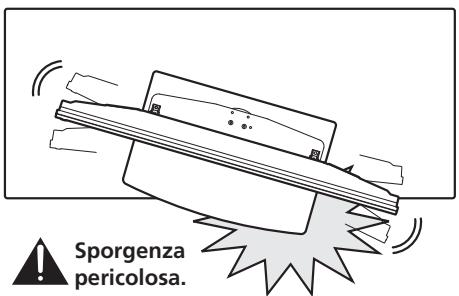

Sporgenza pericolosa.

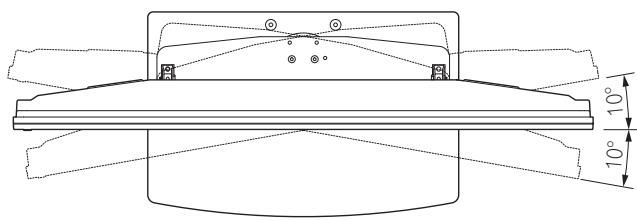

❖ Campo di variazione dell'angolo di rotazione

10° 10°

Preparazione dei cavi

Per legare i cavi, utilizzate i legatori forniti.

Nota

Prestate molta attenzione a non forzare le basi dei cavi.

Uso dei legatori per cavo

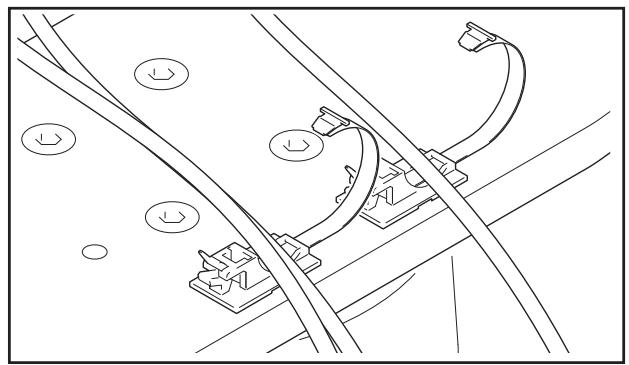

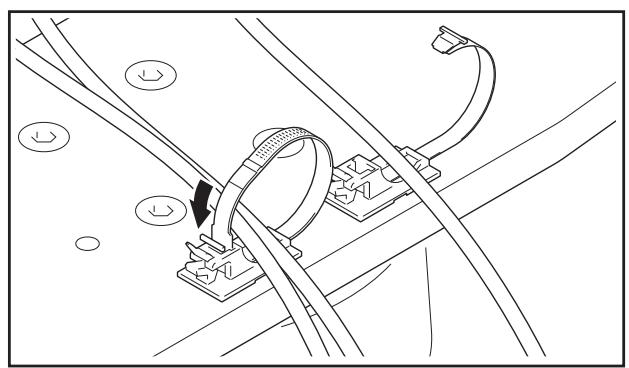

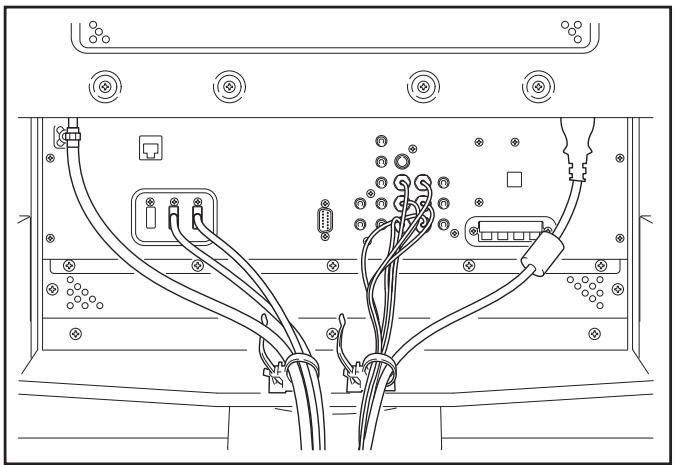

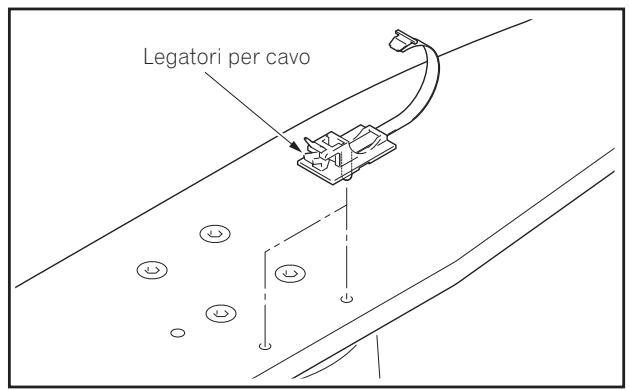

1 Inserite il legatore per cavo attraverso il foro nella parte superiore della piattaforma rotante del supporto.

Legatori per cavo

2 Raccogliete i cavi e collocateli sopra il legatore per cavi.

3 Chiudete il legatore per cavi.

Per togliere il legatore per cavi

La chiusura viene rilasciata spingendo la parte indicata dalla freccia nella figura.

Prendere precauzioni contro la caduta dell'apparecchio

Dopo aver installato il supporto, assicuratevi che il televisore Pioneer non cada.

• A causa del suo peso, se il televisore Pioneer dovesse cadere, potrebbe ferirvi.
• Per la vostra sicurezza, assicuratevi che il televisore Pioneer non cada.

Installazione in un mobiletto porta TV o in un altro luogo

Fissate l'apparecchio come illustrato nello schema, utilizzando le viti disponibili in commercio.

Nota

- Per sostenere il televisore Pioneer, dovreste usare un mobiletto porta TV sufficientemente resistente, largo e

profondo. In caso contrario, l'apparecchio potrebbe cadere.

- Per stabilizzare il televisore Pioneer su un mobiletto porta TV, usate viti con un diametro nominale di 6 mm. Scegliete le viti adatte dopo aver consultato un installatore professionista, se necessario.

da 9 mm a 15 mm 6 mm Minimo 20 mm

• Per sostenere il televisore Pioneer, dovrebbe essere usato sempre un mobiletto porta TV sufficientemente resistente. Se ciò non fosse possibile ne potrebbero derivare danni alle cose o alle persone.
• Quando installate il televisore Pioneer, vi preghiamo di adottare le misure di sicurezza necessarie per impedire che cada o si ribalti in caso di calamità, quali terremoti, o di incidenti.
• Se non prendete tali precauzioni, il televisore Pioneer potrebbe cadere e ferirvi.
• Le viti, i ganci e gli altri accessori che usate per fissare il televisore Pioneer e impedirgli di ribaltarsi varieranno secondo la composizione e lo spessore della superficie a cui sarà attaccato.
• Scegliere le viti, i ganci e gli altri accessori adatti dopo aver controllato accuratamente la superficie e determinato il suo spessore e la sua composizione, ed eventualmente dopo aver consultato un esperto.

Fissare l'apparecchio al muro

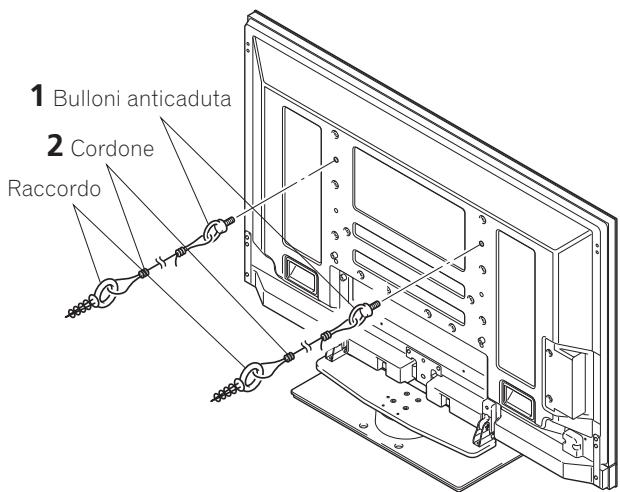

1 Fissaggio dei bulloni anticaduta al televisore Pioneer.
2 Usate corde robuste per stabilizzarlo con sicurezza e saldamente al muro, a un pilastro o a qualche altro solido elemento.
- Eseguite questo lavoro nello stesso modo sul lato sinistro e su quello destro.
- La lunghezza dei cordoni utilizzati deve essere sufficiente a permettere al supporto di ruotare liberamente.

Nota

Usate bulloni anticaduta, cordoni o raccordi disponibili sul mercato. Bulloni consigliati: diametro nominale M8, lunghezza da 12 mm a 15 mm

da 12 mm a 15 mm M8

1 Bulloni anticaduta 2 Cordone Raccordo

✿ Posizione delle viti da tavolo / pavimento: Senza altoparlanti

Unità: mm

552 120 552 24 356

Fissare la rotazione verso la parte anteriore

Fissate l'apparecchio come illustrato nello schema, utilizzando le viti disponibili in commercio.

Nota

Utilizzate una vite che abbia un normale diametro di M4 e una lunghezza da 20 mm a 30 mm per fissare la rotazione verso la parte anteriore.

da 7 mm a 12 mm da 20 mm a 30 mm M4

Staccare il televisore Pioneer dal supporto

Attenzione

Per rimuovere il televisore Pioneer dal supporto, assicuratevi di seguire la procedura descritta qui sotto per prevenire gli incidenti.

1 Prima di tutto, assicuratevi che il bullone di ancoraggio per l'inclinazione in avanti/indietro sia stato serrato perfettamente.
2 Innanzitutto, fate spazio su una superficie piana, ecc dove potrete appoggiare il televisore Pioneer, quindi stendete un panno per proteggerlo da graffi o altri danni.
3 Rimuovete gli altoparlanti.

4 Facendo riferimento ai punti 2 e 3 del paragrafo "Fissaggio del televisore Pioneer (pagina 35), rimuovete le viti di installazione (4 viti).

Nota

Non rimuovete le viti (M8 x 16 mm, argento) secondo la procedura 2 a Pagina 35. Le colonne di sostegno potrebbero scivolare fuori sede e cadere.

5 Tenendo il televisore Pioneer dalle maniglie e dal basso, sollevate il display in verticale.
6 Appoggiate delicatamente il televisore Pioneer sul panno steso nel punto 2 con lo schermo rivolto verso il basso.

Nota

Quando riattaccate il televisore Pioneer al supporto, assicuratevi che le colonne di sostegno destra e sinistra siano disposte secondo la stessa angolatura.

Specifiche

Dimensioni esterne 577 mm (L) x 321 mm (A) x 380 mm (P) (Se si usano le colonne di sostegno S)

Peso 10,8 kg

- Le suddette specifiche e l'aspetto esteriore possono essere modificati senza alcun preavviso per migliorare il prodotto.

Diagramma delle Dimensioni

Display da 50 pollici (modelli con altoparlante inferiore)

Unità: mm

Display da 50 pollici (salvo modelli con altoparlante inferiore)

Unità: mm
