Indicații generale

Înainte de prima utilizare a aparatului, citiți aceste instrucțiuni de utilizare originale și indicațiile de siguranță aferente. Respectați aceste instrucțiuni.

Păstrați ambele manuale pentru utilizarea ulterioară sau pentru viitorul posesor.

Utilizarea conform destinatiei

⚠AVERTIZARE

Inspirarea de particule de praf toxice

Pericole pentru sănătate

Nu utilizati aparatul pentru aspirarea de particule dăunătoare sănătății.

ATENTIE

Scurtcircuitul cauzat de umiditatea ridicată a aerului

Deteriorarea aparatului

Utilizați aparatul numai în spații interioare.

Aparatul este destinat următoarelor opera- țiuni:

• Aspirarea de lichide cu conținut de ulei, lubrifianti de răcire și așchii.
• Aspirarea de lichide inflamabile (punct de aprindere peste 55 °C).
• Aspirarea de substanțe fără pericol de explozie.
• Aspirarea de particule de pulbere și de murdărie grosieră.
  • Utilizare industrială.

Aparatul nu este destinat următoarelor operațiuni:

• Aspirarea de particule fine de pulbere.
• Aspirarea de lichide inflamabile (inflamabile, uşor inflamabile, puternic inflamabile în conformitate cu Directiva privind substanțele periculoase 67/548/EWG) (punct de aprindere sub 55 °C), precum și amestecuri de particule de pulbere inflamabilă cu lichide inflamabile.
• Aspirarea de acizi concentrati, cetone, eteri, esteri, PAG, hidrocarburi aromatice si clorurate.

Orice altă utilizare este considerată neconformă.

Protectia mediului

Materialele de ambalare sunt reciclabile. Vă rugăm să eliminați ambalajele od ecologic.

Aparatele electrice și electronice con- tin materiale reciclabile prețioase și, uneori, componente precum baterii, acumulatoare sau uleiuri, care, în cazul utilizării incorecte sau al eliminării necores-punzătoare, pot reprezenta un potențial pericol pentru sănătatea oamenilor și pen-tru mediul înconjurător. Pentru funcționarea corectă a aparatului, aceste componente sunt necesare. Aparatele marcate cu acest simbol nu trebuie aruncate la gunoiul menajer.

Observații referitoare la materialele con- ținute (REACH)

Informații actuale referitoare la materialele conținute puteți găsi la adresa: www.kaercher.com/REACH

Accesorii și piese de schimb

Utilizați numai accesorii originale și piese de schimb originale; ele asigură funcționa-rea în siguranță și fără avari i a aparatului. Informatii despre accesorii și piesele de schimb se găsesc la adresa www.kaercher.com.

Pachet de livrare

La despachetare, verificați dacă conținutul pachetului este complet. Informați imediat distribuitorul dacă lipsesc părți componente sau dacă intervin defectiuni la transport.

Echipamente de siguranță

Trepte de pericol

⚠PERICOL

- Indicatie referitoare la un pericol iminent, care duce la vătămări corporale grave sau moarte.

⚠AVERTIZARE

- Indicație referitoare la o posibilă situație periculoasă, care ar putea duce la vătămări corporale grave sau moarte.

⚠PRECAUTIE

- Indică o posibilă situație periculoasă, care ar putea duce la vătămări corporale ușoare.

ATENTIE

- Indicație referitoare la o posibilă situație periculoasă, care ar putea duce la pagu-be materiale.

Indicații privind siguranța

⚠AVERTIZARE

• Aparatul nu este adecvat pentru aspirarea particulelor de pulbere dăunătoare sănătății.
• Protejati aparatul împotriva ploii. Nu depozitați aparatul în aer liber.
• Înainte de fiecare punere în funcțiune, verificată dacă cablurile de egalizare a potențialului (conductori de împământare) sunt racordate.

⚠PRECAUTIE

- Opriti aparatul după fiecare utilizare și scoateți ștecherul din priză.

ATENTIE

• Utilizați aparatul numai în spații interioare.
• Pericol de strivire! Purtați mănuși, atunci când scoateți sau montați capul de aspirare, unitatea de filtrare sau recipientul colector.
• Pericol de deteriorare! Nu aspirați niciodată fără filtru sau cu filtru deteriorat.
• Purtati încăltăminte de protecție în timpul utilizării aparatului.
• Deplasați aparatul doar cu viteză redusă și, pe suprafete înclinate, după caz, câte doi.
• Aveți grijă să nu iasă particule de pulbere, în momentul înlocuirii accesoriiilor.

Aparate cu şasiu basculant (Tc)

ATENTIE

Pericol de rănire

Pericol de strivire din cauza basculării recipientului de lichid Înclichetați elementul de blocare după basculare.

Comportament în caz de urgență

⚠PERICOL

Pericol de rănire și de deteriorare la aspirarea materialelor inflamabile, în caz de scurtcircuit sau alte defectiuni electrice

Pericol de inhalare de gaze nocive, pericol de electrocutare, pericol de arsuri. În caz de urgență, opriți aparatul și scoateți stecărul din priză.

Conexiune electrică

Aparatul poate fi racordat doar la un racord electric, executat doar de către un instalator electric conform IEC 60364. Valori de racordare, vezi Date tehnice și plăcuța de tip. Nu este permisă utilizarea unui cablu prelungitor.

⚠PERICOL

Pericol de electrocutare

Pericol de moarte

Nu deteriorați cablurile electrice de alimentare, de ex. la trecerea peste ele, strivire sau tragere.

Protejati cablurile împotriva căldurii, uleiului și muchiilor ascuțite.

Înainte de fiecare utilizare, verificați cablul de racordare la rețea de la aparat. Nu punetii niciodată în funcțiune aparatul cu cablul deteriorat. Solicitați înlocuirea cablului deteriorat de către un electrician.

Simboluri pe aparat

Marcaj pentru nivelul de lichid maxim admis

Vezi capitolul Verificarea afişajului nivelului de umplere.

Flüssigkeits- Füllstand MAXIMAL

ATENTIE

Pericol de deteriorare pentru aparat

Apă scursă din cauza depășirii nivelului maxim de umplere cu lichid

Goliți aparatul înainte ca să fie atins nivelul maxim de umplere cu lichid.

Descrierea aparatului

Imagini, vezi paginile cu grafice

Figura A

① Rolă de ghidare cu frână de parcare
② Marcaj, nivel de umplere maxim
③Furtun de evacuare
④ Recipient de lichid
⑤Manetă de deplasare
⑥Panou de impact
⑦Dop de închidere
⑧ Filtru
⑨ Gură de aspirare
⑩ Comutator Pornit / Oprit, pompă butoaie
⑪ Reglarea debitului transportat pompă butoaie (tastă +/-)
⑫Pompă butoaie
⑬ Furtun de eliminare, pompă butoaie
⑭Racordul furtunului de aspirat
⑮ Comutator aparat
⑯ Sistem de blocare gură de aspirare
⑰Cablu de rețea
⑱Suport de furtun de eliminare
⑲Manetă de deblocare

⑳ Conductă fixă pentru pompă butoaie
21 Sasiu basculant
22 Inel macara, recipient de lichid
23 Suport accesorii

Punerea în funcțiune

Imagini, vezi paginile cu grafice

1. Aduceți aparatul în poziție de lucru.
2. La nevoie, asigurați aparatul cu frâna de parcare.
3. Asigurați-vă că respectivul cap de aspirare este așezat în mod corect.
4. Introduceți furtunul de aspirare în racordul furtunului de aspirat.

Figura B

1. Cuplați accesoriiul dorit pe furtunul de aspirare.

Functionare

Imagini, vezi paginile cu grafice

1. Introduceți stecărul de rețea în priză.
2. Conectați aparatul de la întrerupătorul principal.
   Comutatorul are mai multe trepte de comutare:
   0Aparatul este deconectat.
   1Motorul 1 este conectat.
   2Motoarele 1 și 2 sunt conectate.

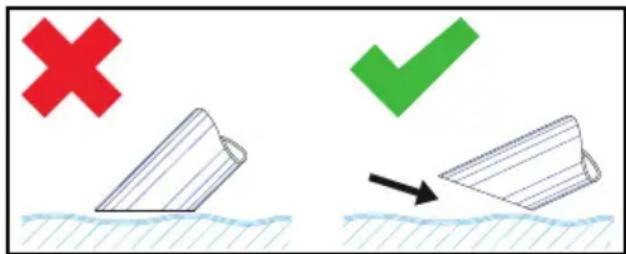

Figura C

1. Începeti operațiunea de aspiratie.

Operatiune de aspiratie

La aspirarea lichidelor, cufundati accesoriiul doar pe jumătate pentru a putea fi transportat un debit suficient de aer.

Verificarea afişajului nivelului de umplere

Imagini, vezi paginile cu grafice

Figura D

Indicatie

Marcajul roşu de la furtunul de evacuare indică nivelul de umplere maxim admis.

ATENTIE

Pericol de deteriorare pentru aparat

Depășirea recipientului de lichid prin umplere în câteva secunde.

Verificați nivelul de lichid din recipientul de lichidul, în cazul preluării unor cantități mari de lichid.

Golirea rezervorului de lichid

Imagini, vezi paginile cu grafice

1. Deconectați aparatul și decuplați-I de la alimentarea cu curent.
2. Deplasați aparatul la dispozitivul de eliminare pentru lichide.
3. Golirea recipientului de lichid:

a Decuplați furtunul de evacuare de la cuplajul superior de furtun.

Figura E

b Tineți furtunul de evacuare deasupra unui recipient conector adecvat și evacuați continutul.

1. Eliminați ecologic continutul în conformitate cu dispozițiile legale.

Golirea recipientului de lichid prin basculare

Imagini, vezi paginile cu grafice

1. Deconectați aparatul și decuplați-I de la alimentarea cu curent.
2. Deplasați aparatul la dispozitivul de eliminare pentru lichid.
3. Scoateți pompa de butoaie de la conducta fixă.

Figura F

1. Scoateți capul de aspirare (vezi capitolul Scoaterea capului de aspirare).
2. Scoateți toate accesoriiile.
3. Pregătirea recipientului de lichid pentru golire:

- Cu ajutorul dispozitivului de basculare Tc (aparat cu dispozitiv de basculare Tc)

a D e s c h i d e ți elementul de blocare de la recipientul de lichid.

IVR-L 120/24-2

Figura G

IVR-L 100/24-2

Figura H

- Cu ajutorul inelului de macara (apa-rat fără dispozitiv de basculare Tc)

a Ridicați aparatul de inelele de macara (vezi capitolul Descrierea aparatului) cu un dispozitiv de ridicare adecvat.

⚠PERICOL

Nerespectarea greutății

Pericol de rănire din cauza căderii aparatului

Respectați dispozitiile în vigoare privind prevenirea accidentelor și indicațiile privind siguranța.

Înainte de fiecare operațiune de ridicare, verificați dispozitivul de ridicare cu elementul de ridicare în privința funcționării corecte.

Ridicați aparatul numai de la inelul de macara prevăzut.

Asigurați elementul de ridicare împotriva suspendării accidentale a sarcinii.

Macaraua poate fi utilizată doar de personal calificat autorizat.

Este interzisă staționarea în zona periculoasă a macaralei.

Nu lăsați aparatul nesupravegheat la elementul de ridicare.

1. Înclinați recipientul cu mânerul de împingere.

Figura I

1. Eliminați ecologic continutul în conformitate cu dispozițiile legale.
2. Montați capul de aspirare și blocați.

Golirea recipientului de lichid cu pompa de butoaie

Imagini, vezi paginile cu grafice

Indicatie

Fixați furtunul de eliminare în suport, în cazul în care nu îl utilizati.

Figura J

1. Doar la golire după regimul de aspiratie:

a Deconectați aparatul și decuplați-l de la alimentarea cu curent.
b Deplasați aparatul la dispozitivul de eliminare pentru lichide.

1. Racordati furtunul de eliminare la dispozitivul de eliminare.
2. Cuplați fișa de rețea a pompei de butoarie.
3. Conectați pompa de butoaie la comutatorul Pornit / Oprit.

Indicatie

Evitați funcționarea uscată a pompei de bu- toi.

Nu lăsați nesupravegheată pompa de bu- toi.

1. Reglați debitul transportat cu tasta +/-

Indicatie

Doar la golire în timpul regimului de aspiratie:

Selectați debitul transportat în funcție de cantitatea aspirată.

1. Eliminați ecologic continutul în conformitate cu dispozițiile legale.

Curățarea rezervorului de lichid

Imagini, vezi paginile cu grafice

Indicatie

Din cauza lubrifiantilor de răcire pe bază de apă se poate produce fenomenul de contaminare bacteriană. La îndepărtarea depunerilor, purtați îmbrăcăminte de protecție adecvată.

1. Goliți recipientul.
2. Îndepărtați depunerile din recipient.
3. Eliminați ca deșeu depunerile în conformitate cu prevederile legale.
4. Eliminați așchiile și depunerile de la panourile de retenție.

Figura K

Scoaterea capului de aspirare

Imagini, vezi paginile cu grafice

1. Deconectați aparatul și decuplați-I de la rețeaua de alimentare.
2. Deschideti elementul de blocare pentru capul de aspirare.

Figura L

1. Scoateți capul de aspirare și așezați-I deoparte.

Finalizarea funcționării

1. Deconectați aparatul de la comutatorul Pornit / Oprit.
2. Goliți recipientul de lichid și curățați-l.
3. Demontați accesoriiile și, după caz, cură-tați-le și uscați-le.

Indicatie

Goliți aspiratorul după fiecare utilizare. Lă-sați aspiratorul să se usuce cu recipientul deschis.

Transportul

⚠PRECAUTIE

Nerespectarea greutății

Pericol de accidentare și de deteriorare în cadrul transportului și al depozitării, țineți cont de greutatea aparatului.

1. La transportul aparatului în vehicule, an- corați-l în conformitate cu directivele aplicabile, pentru a preveni alunecarea și răsturnarea.

Depozitarea

⚠PRECAUTIE

Nerespectarea greutății

Pericol de accidentare și de deteriorare în cadrul transportului și al depozitării, țineți cont de greutatea aparatului.

1. Depozitați aparatul doar în spații interioare.

Îngrijirea și întreținerea

1. Spălați periodic aparatul și accesoriiile cu un lichid adecvat și lăsați-le să se usuce.
2. Pentru evitarea contaminării bacteriene, nu lăsați lichide în aparat.
3. În cazul unor pauze de funcționare mai lungi, deschideți capacul și lăsați să se evapore umiditatea reziduală.
4. Înlocuiti filtrul dacă este deteriorat.

Înlocuirea filtrului

Imagini, vezi paginile cu grafice

Figura M

1. Deşurubați şurubul de închidere.
2. Scoateți filtrul și înlocuiti-I.
3. Montați noul filtru. La montare, aveți grijă ca filtrul să fie montat corect.
4. Înşurubați și strângeti şurubul de închi-dere.

Remedierea defectiunilor

⚠PERICOL

Pericol de rănire

Pericol de pornire accidentală a aparatului și pericol de electrocutare înaintea tuturor lucrărilor la aparat, opriți aparatul și scoateți fișa de rețea.

Solicitați efectuarea tuturor verificărilor și lucrărilor la piese electrice de către un specialist.

Motorul (turbina aspiratoare) nu porneşte

Nu există tensiune electrică

• Verificați priza și siguranța de la alimentarea cu curent.
• Verificati cablul de rețea și fișa de rețea de la aparat.

Forța de aspirare scade

Duza, teava de aspirat sau furtunul de aspirare sunt infundate.

- Verificați și, după caz, curățați duza, țea- va de aspirat și furtunul de aspirare.

Filtrul este murdar.

- Curățați filtrul.

Golirea recipientului de lichid durează mult

Furtunul de evacuare este strivit sau înfundat.

- Verificați furtunul de evacuare și, dacă este cazul, curățați-l.

Pompa de butoaie nu pompează

Recipientul de lichid este gol.

- Utilizați pompa de butoaie doar dacă recipientul de lichid este plin.

Nu există tensiune electrică.

• Verificați priza și siguranța de la alimentarea cu curent.
• Verificați cablul de rețea și fișa de rețea de la aparat.
  Debitul transportat este reglat incorrect.
• Reglați debitul transportat cu tasta +/-
  Panoul de reținere este înfundat.
• Curățați panoul de reținere.

Departamentul de asistență clienti

Dacă defectiunea nu poate fi remediată, aparatul trebuie verificat de departamentul de asistență clienti.

În fiecare țară sunt valabile condițiile de garanție publicate de distribuitorul nostru din țara respectivă. Eventuale defectiuni ale acestui aparat, care survin în perioada de garanție și care sunt rezultatul unor defecte de fabricație sau de material, vor fi remediate gratuit. Pentru a putea beneficia de garanție, prezentați-vă cu chitanța de cumpărare la magazin sau la cea mai apropiată unitate de service autorizată.

(Pentru adresă, consultați pagina din spa-te)

			IVR-L 100/24-2	IVR-L 100/24-2 Tc	IVR-L 120/24-2 Tc
Conexiune electrică
Tensiune de rețea V 220-240 220-240 220-240
Fază ~	1	1	1
Frecvență de rețea	Hz		50-60	50-60	50-60
Grad de protecție			IPX4	IPX4	IPX4
Clasă de protecție			I	I	I
Randament nominal	W		2400	2400	2400
Siguranță pentru rețea (temporizată) A			16	16	16
Dimensiuni și greutăți
Greutate tipică de funcționare, stan- kg dard (Me)			44	47	66
Greutate tipică de funcționare Dp (Me)	kg			57	76
Lungime x Lățime x Înălțime	mm		825 x 660 x 1210	840 x 660 x 1320	810 x 720 x 1595
			IVR-L 100/24-2	IVR-L 100/24-2 Tc	IVR-L 120/24-2 Tc
Condiții de mediu
Temperatură ambientă	°C		+40	+40	+40
Date privind puterea aparatului
Continutul recipientului I 100 100 120
Cantitate de aer l/s 2 x 74 2 x 74 2 x 74
Subpresiune kPa (mbar)		23 (230) 23 (230) 23 (230)
Diametru nominal pentru furtunul de aspirare		DN50 DN50 DN50
Valori calculate conform EN 60335-2-69
Valoarea vibrațiilor mână-braț	m/s^2		< 2,5	< 2,5	< 2,5
Incertitudine K	m/s^2		0,2	0,2	0,2
Nivel de zgomot L_pA	dB(A)		68	68	68
Incertitudine K_pA	dB(A)		2	2	2
Cablu de rețea
Cablu de rețea H07BQ-F	mm^2		3 x 1,5	3 x 1,5	3 x 1,5
Număr piesă (EU)			9.988-393.0	9.988-393.0	9.988-393.0
Lungime cablu	m		10	10	10

Sub rezerva modificărilor tehnice.

Declaratie de conformitate UE

Prin prezenta, declarăm că aparatul indicat mai jos corespunde cerințelor fundamentale privind siguranța și sănătatea prevăzute în directivele UE relevante, prin proiectarea și construcția sa, precum și în versiunea comercializată de noi. În cazul efectuării unei modificări a aparatului care nu a fost convenită cu noi, această declarație își pierde valabilitatea.

Produs: Aspirator pentru mediu uscat

Produs: Aspirator pentru mediu umed și uscat

Tip: 9.987-xxx

Tip: 9.989-xxx

Semnatarii acționează în numele și prin împuternicirea conducerii societății.

MPPick

Asociat girant

M.Pfister

Kärcher Industrial Vacuuming GmbH
