CD3605DA - Fierăstrău HiKOKI - Manual de utilizare gratuit
Găsiți gratuit manualul dispozitivului CD3605DA HiKOKI în format PDF.
| Tipul produsului | Ferăstrău pentru metal fără fir |
| Marcă | HiKOKI |
| Model | CD3605DA |
| Tensiune nominală | 36 V |
| Viteză de mers în gol | 3600 min⁻¹ (mod putere) / 2400 min⁻¹ (mod silențios) |
| Adâncime de tăiere la 90° | 46 mm |
| Diametru lamă | 125 mm |
| Greutate | 2,8 kg (cu BSL36A18X) – 3,1 kg (cu BSL36B18X) |
| Baterie compatibilă | Multi-volt (BSL36A18X, BSL36B18X) |
| Încărcător compatibil | UC18YSL3 |
| Funcții principale | Pornire treptată, protecție împotriva suprasarcinii și supraîncălzirii, mod silențios, iluminare LED, frână electrică, indicator al bateriei |
| Nivel sonor | Presiune acustică: 106 dB(A) / Putere: 114 dB(A) |
| Nivel de vibrații | 2,1 m/s² (tăiere metal) |
| Accesorii furnizate | Lamă de ferăstrău din carbură (28 dinți), cheie hexagonală, ghid |
| Întreținere și curățare | Curățarea regulată a capacului ferăstrăului, verificarea șuruburilor, ascuțirea sau înlocuirea lamei |
| Siguranță | Protector inferior, blocare comutator, protecție baterie (supraîncălzire, suprasarcină), oprire automată |
| Piese de schimb și reparabilitate | Piese de schimb disponibile prin service-ul autorizat HiKOKI |
| Informații generale | Garanție conform reglementărilor naționale, acoperă defectele de fabricație |
Întrebări frecvente - CD3605DA HiKOKI
Întrebările utilizatorilor despre CD3605DA HiKOKI
0 întrebare despre acest aparat. Răspundeți la cele pe care le cunoașteți sau puneți-vă propria.
Pune o întrebare nouă despre acest aparat
Descărcați instrucțiunile pentru Fierăstrău în format PDF gratuit! Găsiți manualul dvs. CD3605DA - HiKOKI și luați din nou în mână dispozitivul dvs. electronic. Pe această pagină sunt publicate toate documentele necesare pentru utilizarea dispozitivului dvs. CD3605DA mărcii HiKOKI.
MANUAL DE UTILIZARE CD3605DA HiKOKI
Citiți toate avertismentele de siguranță, instrucțiunile, ilustrațiile și specificațiile furnizate cu această sculă electrică.
Nerespectarea tuturor instrucțiunilor de mai jos poate avea ca efect producerea de șocuri electrice, incendii și/sau vătămări grave.
Păstrați toate avertismentele și toate instrucțiunile, pentru a le putea consulta pe viitor.
Termenul „sculă electrică” prezent în toate avertismentele de mai jos se referă la scula dumneavoastră electrică alimentată la priză (cu cablu de alimentare) sau la scula electrică alimentată cu acumulatori (fără cablu de alimentare).
1) Siguranța în zona de lucru
a) Păstrati zona de lucru curată și bine iluminată.
Zonele de lucru dezordonate și întunecate predispun la accidente.
b) Nu utilizați sculele electrice în atmosferă explozivă, cum ar fi în prezența lichidelor, gazelor sau a prafurilor infl amabile.
Sculele electrice produc scântei care pot aprinde praful sau aburii.
c) Tineți copiii sau privitorii la distanță în timp ce utilizati scula electrică.
Distragerea atenției vă poate face să pierdeți controlul asupra sculei.
2) Siguranța electrică
a) Ștecărele sculelor electrice trebuie să corespundă prizelor în care sunt introduse. Nu modificați niciodată ștecărul în niciun fel. Nu folosiți niciun fel de adaptoare pentru ștecăr la sculele electrice cu împământare (legate la pământ). Ștecărele nemodificate și prizele corespunzătoare reduc riscul de șoc electric.
b) Evitați contactul corpului cu suprafețele împământate, cum ar fi conductele, radiatoarele, cuptoarele și frigiderele.
În cazul în care corpul dvs. este împământat există un risc crescut de electrocutare.
c) Nu expuneți sculele electrice la ploaie și nu le lăsați în atmosferă umedă.
Intrarea apei într-o sculă electrică mărește riscul de electrocutare.
d) Nu forțați cablul de alimentare. Nu folosiți niciodată cablul de alimentare pentru a transporta, a trage sau a scoate scula electrică din priză.
Țineți cablul de alimentare departe de căldură, ulei, muchii ascuțite și de piese în mișcare.
Cablurile de alimentare deteriorate sau încolăcite măresc riscul de șoc electric.
e) Atunci când folosiți o sculă electrică în aer liber, utilizați un prelungitor adecvat pentru utilizarea în exterior.
Folosirea unui prelungitor adecvat pentru exterior reduce riscul de soc electric.
f) Dacă utilizarea într-o zonă umedă nu poate fi evitată, folosiți o sursă de alimentare cu întrerupător de protectie la curent rezidual (RCD). Folosirea dispozitivelor RCD reduce riscul producerii șocurilor electrice.
3) Siguranța personală
a) Atunci când folosiți o sculă electrică fiți vigilant, fiți atent la ceea ce faceți și acționați conform bunului simț.
Nu folosiți scule electrice atunci când sunteți obosit sau vă aflați sub influența drogurilor, a alcoolului sau a medicamentelor.
Un moment de neatenție în timpul utilizări unei scule electrice poate provoca vătămări personale grave.
b) Folosiți echipament de protecție personală. Purtați întotdeauna protecție pentru ochi.
Echipamentele de protecție, cum ar fi măștile pentru praf, încălțămintea anti-alunecare, căștile sau protecțiile auditive, folosite în situațiile corespunzătoare vor reduce vătămările personale.
c) Preveniți pornirea neintentionată. Înainte de a conecta scula la priză și / sau la setul de acumulatori și înainte de a ridica sau transporta scula, asigurați-vă că întrerupătorul este pe pozitia oprit.
Transportarea sculelor electrice cu degetul pe întrerupător sau introducerea în priză a sculelor electrice care au întrerupătorul pe poziția pornit sunt situații ce predispun la accidente.
d) Înainte de a pune scula electrică în funcțiune, îndepărtați toate cheile de reglare și orice alte chei.
O cheie sau o cheie de reglare rămase atașate de piesa rotativă a sculei electrice poate provoca vătămări personale.
e) Evitați dezechilibrarea. Mentineți permanent un contact corect al piciorului și un bun echilibru.
Acest lucru permite un mai bun control al sculei electrice în situații neașteptate.
f) Purtati haine corespunzătoare. Nu purtați haine largi și nici bijuterii. Tineți-vă părul și hainele la distanță de piesele în mișcare.
Hainele largi, bijuteriile și părul lung pot fi prinse în piesele în mișcare.
g) Dacă sunt prevăzute dispositive de conectare la sisteme de extragere și colectare a prafului, asigurați-vă că acestea sunt conectate și sunt folosite corespunzător.
Utilizarea acestor dispositive poate reduce pericolele legate de praf.
h) Nú lăsați obișnuința dobândită din utilizarea frecventă a sculelor să vă facă să deveniți superficiali și să ignorați principiile de siguranță în folosirea sculei.
O actiune neglijentă poate provoca vătămări grave într-o fracțiune de secundă.
4) Utilizarea și îngrijirea sculei electrice
a) Nu forțați scula electrică. Folosiți scula adecvată pentru aplicația dvs.
Ścula potrivită va face treabă mai bună și mai sigură, la parametrii la care a fost proiectată.
b) Nú folosiți scula electrică în cazul în care întrerupătorul nu își îndeplinește funcția de pornire și oprire.
Sculele electrice care nu pot fi comandate prin intermediul întrerupătorului sunt periculoase și trebuie reparate.
c) Înainte de a face orice fel de reglaje, de a schimba accesoriiile și de a depozita sculele electrice, scoateți ștecărul din priză și/sau scoateți setul de accumulatori din sculă, dacă este detaşabil.
Aceste măsuri preventive de siguranță reduc riscul pornirii accidentale a sculei electrice.
d) Depozitați sculele electrice neutilizate departe de zona de acțiune a copiilor și nu lăsați persoanele care nu sunt familiarizate cu scula electrică sau cu prezentele instrucțiuni să folosească scula electrică.
Sculele electrice sunt periculoase în măinile utilizatorilor neinstruiți.
e) Întrețineți sculele electrice și accesoriiile. Verificați alinierea și prinderea pieselor mobile, ruperea pieselor precum și orice alte aspecte care ar putea să influențeze funcționarea sculelor electrice. Dacă scula electrică este deteriorată, înainte de a o utiliza, duceti-o la reparat.
Multy accidente sunt provocate de scule electrice întretinute necorespunzător.
f) Păstrați elementele de tăiere curate și ascuțite. Elementele de tăiere bine întreținute și cu muchiile de tăiere bine ascuțite sunt mai ușor de controlat și este mai puțin probabil să se agațe.
g) Folosiți scula electrică, accesoriiile și vârfurile etc. în conformitate cu prezentele instrucțiuni, luând în considerare condițiile de lucru și operațiunile ce urmează a fi efectuate.
Folosirea sculei electrice pentru alte operaț iuni decât cele prevăzute poate avea ca efect apariția unor situații periculoase.
h) Mențineți mânerele și suprafetele de prindere uscate, curate și ferite de ulei și unsoare.
Mânerele și suprafețele de prindere alunecoase nu permit manipularea și controlul sculei în condiții de siguranță în situații neașteptate.
5) Utilizarea și întreținerea sculelor cu acumulatori
a) încărcati numai cu încărcătorul indicat de producător.
Un încărcător adecvat unui anumit tip de pachet de accumulatori poate prezenta pericol de incendiu dacă este folosit pentru încărcarea altui tip de pachet de accumulatori.
b) Folositi sculele electrice exclusiv cu tipurile de pachete de accumulatori indicate.
Folosirea unui alt tip de pachet de accumulatori poate provoca vătămări sau incendii.
c) Atunci când setul de accumulatori nu este folosit, tineți-l departe de obiecte metalice cum ar fi agrafe de birou, monede, chei, cuie, şuruburi sau alte obiecte metalice mici care ar putea realiza conectarea terminalelor setului de accumulatori. Scurtcircuitarea terminalelor accumulatorilor poate provoca arsuri sau incendii.
d) În cazul exploatații abuzive, din acumulatori poate ieși lichid; evitați contactul cu acest lichid. În cazul unui contact accidental, spălați cu apă. În cazul contactului cu ochii, consultați un medic.
Lichidul care iese din accumulatori poate provoca iritații sau arsuri.
e) Nu utilizati un set de acumulatori sau o sculă care este deteriorat(ă) sau modificat(ă).
Este posibil ca accumulatorii deteriorați sau modificați să prezinte un comportament imprevizibil care poate duce la incendiu, explozie sau risc de vătămare.
f) Nu expuneți un set de accumulatori sau o sculă la foc sau la temperaturi excesive.
Expunerea la foc sau la temperaturi de peste 130 °C poate provoca explozie.
g) Respectați toate instrucțiunile de încărcare și nu încărcați setul de acumulatori sau scula în afara intervalului de temperatură specificat în instrucțiuni.
Încărcarea necorespunzătoare sau la temperaturi în afara intervalului specifi cat poate deteriora acumulatorul și poate crește riscul de incendiu.
6) Service
a) Scula electrică trebuie reparată de o persoană calificată, folosind numai piese de schimb identice.
Astfel se asigură menținerea siguranței sculei electrice.
b) Nu reparați niciodată seturile de accumulatori deteriorați.
Repararea seturilor de acumulatori ar trebui efectuată numai de producător sau de furnizori de service autorizați.
PRECAUTIE
Tineti copiii și persoanele infirme la distanță.
Atunci când nu este folosită, scula electrică trebuie depozitată departe de zona de acțiune a copiilor și a persoanelor infi rme.
AVERTISMENTE DE SIGURANTĂ PRIVIND FERĂSTRĂUL PENTRU METALE CU ACUMULATOR
Proceduri de tăiere
a) PERICOL: Tineți mâinile departe de zona de tăiere și de lamă.
Dacă ambele mâini țin ferăstrăul, acestea nu pot fi tăiate de lamă.
b) Nu puneti mâna sub elementul de prelucrat.
Apărătoarea nu vă poate proteja împotriva lamei sub elementul de prelucrat.
c) Modificați adâncimea tăieturii în funcție de grosimea elementului.
Ar trebui să fie vizibil sub element mai puțin de un dinte complet al lamei.
d) Nu tineți elementul de prelucrat în mână sau pe picior în timp ce îl tăiați. Fixați elementul de prelucrat pe o platformă stabilă.
Fixarea elementului este importantă pentru minimizarea expunerii corporale, înțepenirii lamei, sau a pierderii controlului.
e) Apucați scula electrică de suprafețele izolate de prindere, atunci când executați o operațiune în care accesoriiul de tăiere poate intra în contact cu cabluri ascunse.
Atingerea cablului sub tensiune va pune de asemenea sub tensiune părțile metalice expuse, putând electrocuta operatorul.
f) Când efectuați spintecări, utilizați întotdeauna un scut de protecție sau un ghidaj cu margine dreaptă. Acest lucru îmbunătățește acuratețea tăieturii și reduce probabilitatea ca lama să se înțepenească.
g) Folosiți întotdeauna lame de mărimea și forma corectă (romb sau rotund) pentru orificiile axului.
Lamele care nu se potrivesc cu elementele de montură ale ferăstrăului se vor descentra, ducând la pierderea controlului.
h) Nu folosiți niciodată șaibe sau șuruburi defecte sau greşite.
Şaibele și şuruburile lamei au fost special proiectate pentru ferăstrăul dumneavoastră, pentru execuție optimă și siguranță a exploatații.
Cauze ale reculului și avertismente conexe
- reculul este o reacție bruscă a unei lame ciupite, blocate sau aliniate incorect, cauzând un ferăstrău necontrolat să se ridice și să iasă din elementul prelucrat înspre operator;
- atunci când lama este ciupită sau blocată strâns de lăcașul care se îngustează, lama se oprește și reacția motorului propulsează unitatea înspre operator;
- dacă lama se răsucește sau își pierde alinierea în tăietură, dinții din marginea posterioară a lamei se pot înțepeni în suprafața superioară a lemnului cauzând lama să iasă din lăcaș și să sără spre operator.
Reculul este rezultatul folosirii greşite a ferăstrăului și/sau a folosirii de proceduri sau condiții de utilizare incorecte și poate fi evitat luând precauțiile necesare, după cum este prezentat mai jos.
Română
a) Mentineți o priză fermă pe ferăstrău și poziționați brațele pentru a opune rezistență forțelor de recul. Poziționați-vă corpul pe oricare din partile lamei, dar nu pe linie cu aceasta.
Reculul ar putea arunca ferăstrăul înapoi, dar forțele de recul pot fi controlate de către operator, dacă sunt luate măsurile de precautie corecte.
b) Când lama este blocată, sau când tăierea este întreruptă din orice motiv, eliberați trăgaciul și țineți ferăstrăul nemiscat în material până când lama se oprește complet. Nu încercați niciodată să scoateți ferăstrăul din elementul prelucrat sau să trageți ferăstrăul înapoi, în timp ce lama este în mișcare, pentru că poate apărea forța de recul. Investigați și luați măsuri rectificatoare pentru a elimina cauza blocării lamei.
c) Când se repornește ferăstrăul în elementul prelucrat, centrați lama ferăstrăului în locaș astfel încât dinții să nu atingă materialul.
Dacă lama ferăstrăului se blochează, aceasta ar putea sări sau recula din elementul prelucrat, la repornirea ferăstrăului.
d) Susțineți panourile mari pentru a minimiza riscul ca lama să ciupească sau să reculeze.
Panourile mari tind să se încovoiae datorită greutății lor. Suportul trebuie să fie poziționat sub panou în ambele părți, lângă linia de tăiere și aproape de marginea panoului.
e) Nu folosiți lame tocite sau deteriorate. Lamele neascuțite sau incorect fixate produc locașuri înguste care duc la fricțiune excesivă, blocarea lamelor și recul.
f) Maneta de ajustare a adâncimii discului trebuie să fie strânsă și fixată înainte de realizarea tăierii.
Dacă ajustarea lamei se modifică în timpul tăierii, aceasta poate duce la blocare și recul.
g) Folosiți atenție sporită atunci când tăiați în pereți deja construiti sau alte locuri fără vizibilitate.
Lama ieşită în afară poate tăia obiecte care pot cauza recul.
Funcțiile apărătorii inferioare
a) Verificați ca apărătoarea inferioară să fie închisă corect înainte de fiecare utilizare. Nu utilizați ferăstrăul dacă apărătoarea inferioară nu se poate mișca liber și nu poate fi închisă instantaneu. Nu încercați niciodată să fixați sau să prindeți apărătoarea inferioară în poziția deschisă.
Dacă ferăstrăul este scăpat accidental, apărătoarea inferioară se poate îndoi.
Ridicați apărătoarea inferioară cu ajutorul mânerului de rapel și verificați dacă se mișcă liber și dacă nu atinge lama sau orice altă componentă, din niciun unghi sau la nicio adâncime de tăiere.
b) Verificați modul de operare al arcului apărătorii inferioare. Dacă apărătoarea și arcul nu funcționează corespunzător, trebuie făcută revizia acestora înainte de utilizare.
Apărătoarea inferioară poate funcționa greu din cauza componentelor defecte, depunerilor cleioase, sau a reziduurilor adunate.
c) Apărătoarea inferioară poate fi retrasă manual doar pentru tăieturi speciale cum ar fi „tăieturile prin plonjare” și „tăieturile compuse”.
Ridicați apărătoarea inferioară de mânerul de rapel și de îndată ce lama pătrunde în material, trebuie să eliberați apărătoarea.
Pentru orice alt fel de tăieturi, apărătoarea inferioară trebuie să funcționeze automat.
d) Fiți întotdeauna atent ca apărătoarea inferioară să acopere lama, înainte de a pune ferăstrăul pe banc sau pe podea.
O lamă neprotejată și în derivă va duce la deplasarea inversă a ferăstrăului, tăind orice se află în calea sa.
Tineti cont de durata necesară pentru oprirea lamei, după comutarea întrerupătorului.
AVERTISMENTE SUPLIMENTARE PRIVIND SIGURANTA
-
Nu permiteți pătrunderea materiilor străine în orificiul pentru conectarea acumulatorului.
-
Nu demontați niciodată accumulatorul sau încărcătorul.
-
Nu scurtcircuitați niciodată acumulatorul. Scurtcircuitarea acumulatorului va produce un curent electric puternic și acesta se va supraîncălzi. Acumulatorul va arde sau se va strica.
-
Nu aruncați acumulatorul în foc. Dacă acumulatorul este ars, acesta poate exploda.
-
La folosirea în mod continuu a aparatului acesta se poate supraîncălzi, ceea ce duce la deteriorarea motorului și a comutatorului de pornire. Vă rugăm să lăsați aparatul nefolosit timp de aproximativ 15 minute.
-
Nu introduceti obiecte în fantele de ventilație ale încărcătorului. Introducerea obiectelor de metal sau inflamabile în fantele de ventilație ale încărcătorului va duce la pericol de șoc electric sau deteriorarea încărcătorului.
-
Utilizarea unui accumulator uzat va deteriora încărcătorul.
-
Aduceți acumulatorul la magazinul de la care a fost cumpărat de îndată ce durata de viață a acestuia, după încărcare, devine prea scurtă pentru uz practic. Nu aruncați acumulatorul consumat.
-
Pentru protejarea auzului pe durata folosirii, purtați protectie auditivă.
-
Utilizați pe sculă doar lama cu diametrul specificat.
-
Nu utilizati discuri abrazive.
-
Nu folositi lame deformate sau crăpate.
-
Nu folositi lame din oțel rapid.
-
Nu folositi lame care nu corespund caracteristicilor specificate în instrucțiuni.
-
Nu opriți lamele aplicând presiune laterală pe disc.
-
Păstrați întotdeauna lamele ferăstrăului ascuțite.
-
Asigurăți-vă că apărătoarea inferioară se mișcă liber și fără piedici.
-
Nu folosiți niciodată ferăstrăul circular cu apărătoarea inferioară fixată în poziția deschisă.
-
Asigurați-vă că mecanismul de retragere al apărătorii inferioare funcționează corect.
-
Nu utilizati niciodată ferăstrăul circular cu lama poziționată în sus sau lateral.
-
Asigurați-vă că materialul nu conține materii străine cum ar fi cuiele.
-
Lamele ferăstrăului ar trebui să fie de 125 mm.
-
Scoateți acumulatorul înainte de a realiza orice reglare, lucrare de service sau de întreținere.
-
Tineți cont de reculul frânei.
Acest ferăstrău circular dispune de o frână electrică care funcționează când comutatorul este eliberat. Deoarece există un recul atunci când frâna funcționează, asigurătivă că tineți bine corpul principal.
-
Asigurati-vă că sursa de curent ce urmează a fi utilizată este conformă cerințelor specificate pe plăcuța produsului.
-
Asigurați-vă că întrerupătorul este în poziția OPRIT. Dacă accumulatorul instalat pe scula electrică în timp ce întrerupătorul este în poziția PORNIT, scula electrică va începe operarea imediat, ceea ce ar putea produce un accident grav.
-
Evitați tăierea în starea în care baza s-a desprins de pe material.
Când lama este blocată sau când tăierea este întreruptă din orice motiv, eliberați trăgaciul și țineți ferăstrăul nemiscat în material până când lama se oprește complet. Nu încercați niciodată să scoateți ferăstrăul din elementul prelucrat sau să trageți ferăstrăul înapoi în timp ce lama este în mișcare, pentru că poate apărea forța de RECUL. Investigați și luați măsuri rectificatoare pentru a elimina cauza blocării lamei.
- Susțineți panourile mari pentru a minimiza riscul ca lama să ciupească sau să RECULEZE. Panourile mari tind să se încovoieze datorită greutății lor (Fig. 3). Suporturile trebuie să fie poziționate sub panou în ambele părți, lângă linia de tăiere și aproape de marginea panoului, așa cum se arată în Fig. 2.
Pentru a minimiza riscul ca lama să ciupească sau să reculeze. Când operația de tăiere necesită așezarea ferăstrăului pe piesa de lucru, ferăstrăul trebuie așezat pe partea mai mare și partea mai mică va fi tăiată.
-
Fiți foarte atenți atunci când faceți o “tăietură buzunar” în pereții existenți sau în alte zone fără vizibilitate. Lama ieșită în afară poate tăia obiecte care pot cauza RECUL. Nu puneți NICIODATĂ mâna sau degetele în spatele ferăstrăului (Fig. 4). Dacă se produce recul, ferăstrăul poate sări cu ușurință înapoi peste mâna dumneavoastră, putând provoca răni grave.
-
AVERTISMENT: Este important să susțineți bine piesa de lucru și să țineți ferăstrăul ferm pentru a preveni pierderea controlului care ar putea provoca rănirea dumneavoastră. Fig. 5 ilustrează poziția tipică de ținere a ferăstrăului în mână.
-
Asezați portiunea mai largă a bazei ferăstrăului pe acea parte a piesei de lucru care este susținută ferm, nu pe sectiunea care va cădea atunci când se va face tăierea. Ca exemple, Fig. 6 ilustrează metoda CORECTĂ de a tăia capătul unei scânduri, iar Fig. 7, metoda GREȘITĂ. Dacă piesa de lucru este scurtă sau mică, fixați-o cu o clemă.
NU ÎNCERCATI SĂ TINETI PIESE SCURTE CU MÂNA!
-
Nu încercați niciodată să tăiați cu ferăstrăul circular ținut cu susul în jos pe o menghină. Acest lucru este foarte periculos și poate duce la accidente grave. (Fig. 8).
-
În cazul în care levierul rămâne slăbit, se creează o situație foarte periculoasă. Strângeți-l întotdeauna foarte bine. (Fig. 9)
-
Inainte de operațiunea de tăiere, asigurați-vă că materialul pe care îl veți tăia. Dacă considerați că materialul ce urmează a fi tăiat va genera prafuri dăunătoare / toxice, asigurați-vă că sacul de praț sau sistemul adecvat de extragere a prafului este conectat ferm la gura de aspiratie.
Purtați, de asemenea, masca de praf, dacă este disponibilă.
Înainte de a începe să tăiați, asigurați-vă că lama a ajuns la viteza maximă de rotație.
○ Dacă lama se oprește sau face zgomote neobișnuite în timpul operațiunii, comutați imediat întrerupătorul pe pozitia ÎNCHIS.
○ Folosirea ferăstrăului circular cu lama îndreptată în sus sau lateral este foarte periculoasă. Asemenea utilizări neobișnuite trebuie evitate.
○ Purtați întotdeauna ochelari de protectie când tăiați materiale.
○ După ce ați terminat o lucrare, scoateți acumulatorul.
-
După ce ați atașat lama, asigurați-vă că maneta de blocare este strâns fixată în poziția stabilită.
-
Nu permiteți contactul direct al luminii cu ochii prin privirea în direcția luminii.
Dacă vă expuneți ochii în mod repetat la lumină, aceștia vor avea de suferit.
- Nu utilizati produsul dacă scula sau bornele accumulatorului (asamblarea accumulatorului) sunt deformate.
Instalarea accumulatorului poate provoca un scurtcircuit care ar putea duce la emisie de fum sau aprindere.
- Păstrați terminalele sculei (asamblarea accumulatorului) fără span și praf.
Înainte de utilizare, asigurați-vă că nu s-au colectat șpan și praf în zona bornelor.
În timpul funcționării, încercați să evitați căderea șpanului sau prafului de pe sculă pe accumulator.
○ La întreruperea operațiunii sau după utilizare, nu lăsați scula într-o zonă în care aceasta poate fi expusă la cădere de șpan sau praf.
Nerespectarea acestei indicații poate provoca un scurtcircuit care ar putea duce la emisie de fum sau aprindere.
39. Tineți întotdeauna scula ferm cu o mână pe mâner.
(Fig. 19)
40. Utilizați întotdeauna scula și accumulatorul la temperaturi între -5 °C și 40 °C.
41. Utilizați o lamă de ferăstrău potrivită pentru fiecare material de tăiere diferit.
42. Utilizați un disc de ferăstrău cu o viteză indicată egală cu sau mai mare decât viteza de rotație indicată pe sculă.
PRECAUTII REFERITOARE LA ACUMULATORUL LITIU-ION
Pentru prelungirea duratei de viață, acumulatorul litiuion este echipat cu o protectie pentru oprirea furnizării de energie.
În situațiile 1 la 3 descrise mai jos, atunci când folosiți aparatul, chiar dacă acționați întrerupătorul, motorul se poate opri. Aceasta nu este o defectiune, ci un rezultat al funcției de protectie.
-
Atunci când accumulatorul este descărcat, motorul se oprește. În această situație încărcați imediat accumulatorul.
-
În situația suprasolicitării aparatului, motorul se poate opri. În această situație, eliberați întrerupătorul și îndepărtați cauza suprasolicitării. După aceasta, puteți folosi din nou aparatul.
-
In situația supraîncălzirii accumulatorului în timpul lucrului, alimentarea aparatului de la accumulator se poate întrerupe.
În această situație, încetați să mai utilizați acumulatorul și lăsați-l să se răcească. După aceasta, puteți folosi din nou aparatul.
Mai mult, vă rugăm să acordați atenție următoarelor avertismente și indicații privind precauția.
AVERTISMENT
Pentru a împiedica apariția scurgerilor la accumulator, a generării de căldură, emisiilor de fum, exploziei și aprinderii, vă rugăm să respectați următoarele măsuri de precauție.
- Asigurati-vă că pe accumulator nu se strânge span și nici praf.
○ În timpul lucrului, asigurați-vă că pe accumulator nu cade șpan și nici praf.
○ Asigurati-vă că spanul și praful care cad pe scula electrică în timpul lucrului nu se strâng pe accumulator.
Nu depozitați un accumulator nefolosit într-un loc expus la span si la praf.
Înainte de a depozita un accumulator, îndepărtați de pe acesta toate urmele de șpan și de praf și nu depozitați acumulatorul împreună cu piese metalice (șuruburi, cuie etc.). - Nu găuriți acumulatorul cu obiecte ascuțite cum ar fi cuiele, nu îl loviți cu ciocanul, nu călcați pe el, nu îl aruncați și nu îl supuneți unor șocuri fizice puternice.
- Nu utilizati un accumulator care pare deteriorat sau care este deformat.
- Nu folosiți acumulatorul cu polaritatea inversată.
- Nu îl conectați direct la sursele de energie electrică sau la brichetele electrice ale masinilor.
- Nu folosiți acumulatorul în alte scopuri decât cele indicate.
- În cazul în care accumulatorul nu se încarcă după trecerea timpului de încărcare specificat, încetați imediat să îl mai încărcați.
Română
- Nu expuneți acumulatorul la temperaturi sau presiuni ridicate, de exemplu nu îl introduceți într-un cuptor cu microunde, într-un uscător sau într-un container presurizat.
- Tineți-l departe de flacără imediat ce observați scurgeri sau mirosuri neplăcute.
- Nu îl folosiți în locuri în care se generează o puternică electricitate statică.
- În cazul în care observați la accumulator scurgeri, mirosuri neplăcute, generare de căldură, decolorări sau deformări, scoateți-l imediat din echipament sau din încărcător și încetați să îl mai utilizați.
- Nu scufundati acumulatorul sau nu permiteți fluidelor să curgă în interior. Pătrunderea lichidului conductor, precum apa, poate provoca daune care pot duce la incendiu sau explozie. Depozitați acumulatorul dvs. într-un loc răcoros și uscat, departe de elemente combustibile și inflamabile. Trebuie evitate atmosferele gazoase corozive.
PRECAUTIE
- În cazul în care lichidul ce se scurge din accumulator intră în contact cu ochii, nu vă frecați la ochi și spălați-i bine cu apă proaspăță curată, cum ar fi apa de la robinet și consultați imediat un medic.
În cazul în care nu faceți tratament, lichidul poate provoca probleme oculare. - În cazul în care lichidul se scurge pe piele sau pe haine, spălați imediat cu apă proaspătă curată, cum ar fi apa de la robinet.
Există posibilitatea ca acest lucru să provoace iritarea pielii. - În cazul în care la prima utilizare a accumulatorului detectați mirosuri neplăcute, supraîncălzire, dacă observați rugină, decolorare, deformare și/sau alte nereguli, nu folosiți acumulatorul și înapoiati-l furnizorului sau vânzătorului.
AVERTISMENT
Dacă o materie străină, cu proprietăți conductive, intră în terminalul accumulatorului cu litiu ion, acesta se poate scurtcircuita, ducând la incendiu. Respectați cu strictețe următoarele reguli când depozitați accumulatorul cu litiu ion.
Nu introduceți reziduuri cu proprietăți conductive, cuie sau sârme de oțel și cupru în cutia pentru depozitare.
○ Pentru a preveni scurtcircuitarea, încărcați acumulatorul în sculă sau aplicați ferm capacul acumulatorului, pentru depozitare, până când nu se mai vede ventilatorul.
DESPRE TRANSPORTAREA ACUMULATORULUI LITIU-ION
Când transportați un accumulator litiu-ion, vă rugăm să respectați următoarele instrucțiuni.
AVERTISMENT
Notificați compania transportatoare că un pachet conține un accumulator litiu-ion, informați compania cu privire la puterea sa de ieșire și respectați instrucțiunile companie transportatoare atunci când aranjați un transport.
○ Acumulatorii litiu-ion care depășesc puterea de ieșire de 100 Wh sunt considerați ca făcând parte din categoria de clasificare a materialelor periculoase și vor necesita proceduri de aplicare speciale.
○ Pentru transportul în străinătate, trebuie să respectați legea internațională, precum și regulile și reglementările țării de destinație.


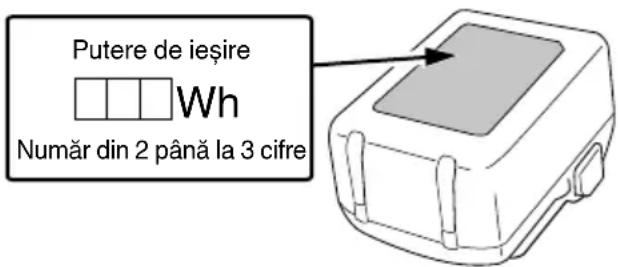

Putere de ieşire Wh Număr din 2 până la 3 cifrePRECAUȚII PRIVITOARE LA CONECTĂREA DISPOZITIVULUI USB (NUMAI CU ÎNCĂRCĂTORUL UC18YSL3)
Când apare o problemă neașteptată, datele de pe un dispozitiv USB conectat la acest produs pot fi deteriorate sau pierdute. Asigurați-vă întotdeauna că ati salvat o copie de siguranță a datelor de pe dispozitivul USB înainte de a folosi acest produs.
Vă rugăm să rețineți că firma noastră nu își asumă nicio răspundere pentru datele depozitate pe un dispozitiv USB care sunt deteriorate sau pierdute și nici pentru defectele care pot apărea la un dispozitiv conectat.
AVERTISMENT
○ Înainte de utilizare, verificați cablul USB conectat pentru orice fel de defect sau deteriorare.
Folosirea unui cablu USB defect sau deteriorat poate cauza emisii de fum sau aprindere.
În cazul în care nu utilizați produsul, acoperiți portul USB cu capacul de cauciuc.
Accumularea de praf etc. în portul USB poate cauza emisii de fum sau aprindere.
NOTĂ
O Ocazional, ar putea exista o pauză în timpul reîncărcării USB.
○ Când nu se încarcă un dispozitiv USB, scoateți dispozitivul USB din încărcător.
In caz contrar, se poate reduce durata de viață a accumulatorului unui dispozitiv USB și, totodată, se pot produce accidente neașteptate.
○ Este posibil să nu se poată încărca unele dispozitive USB, în funcție de tipul dispozitivului.
DENUMIRI COMPONENTE (Fig. 1 – Fig. 30)
| 1 | Comutator |
| 2 | Blocaj comutator |
| 3 | Manetă adâncime de tăiere |
| 4 | Capac |
| 5 | Protecție inferioară |
| 6 | Şurub |
| 7 | Şaibă (B) |
| 8 | Disc de ferăstrău |
| 9 | Orientați fanta pe bază |
| 10 | Bază |
| 11 | Manetă de blocare |
| 12 | Şurub-fluture de prindere a ghidajului |
| 13 | Lumină LED |
| 14 | Acumulator |
| 15 | Cheie imbus |
| 16 | Mâner |
| 17 | Ghidaj |
| 18 | Comutator selectare mod |
| 19 | Indicator luminos mod silențios |
| 20 | Comutator indicator al nivelului de încărcare a accumulatorului |
| 21 | Indicator luminos nivel accumulator |
| 22 | Comutator mod de iluminare |
| 23 | Indicator luminos mod de iluminare |
| 24 | Şurubelniță Phillips |
| 25 | Şurubelniță cu cap drept |
| 26 | Cârlig |
| 27 | Şurub |
| 28 | Aspirator |
| 29 | Furtun |
| 30 | Duză furtun |
| 31 | Orificiu atașare furtun |
| 32 | Racord |
| 33 | Şaibă (A) |
| 34 | Capac ferăstrău (B) |
| 35 | Piuliță fl uture |
| 36 | Capac împotriva prafului |
| 37 | Capac cauciuc |
| 38 | Capac ferăstrău (A) |
| 39 | Marcajul capacului ferăstrăului (A) |
| 40 | Legătură |
| 41 | Cutia de viteze |
SIMBOLURI
AVERTISMENT
În cele ce urmează sunt prezentate simbolurile folosite pentru mașină. Înainte de utilizare, asigurați-vă că înțelegeți semnificația acestora.
 | CD3605DA: Ferăstrău pentru metale cu acumulator |
 | Pentru a reduce riscul de accidente, utilizatorul trebuie să citească manualul de utilizare. |
 | Purtați întotdeauna protecție pentru ochi. |
 | Purtați întotdeauna protecție auditivă. |
 | Numai pentru țările membre UENu aruncați această sculă electrică împreună cu deșeurile menajere!În conformitate cu Directiva Europeană 2012/19/UE referitoare la deșeurile reprezentând echipamente electrice și electronice și la implementarea acesteia în conformitate cu legislațiile naționale, sculele electrice care au ajuns la fi nalul duratei de folosire trebuie colectate separat și duse la o unitate de reciclare compatibilă cu mediul înconjurător. |
| V | Tensiune nominală |
| n_0 | Viteză la mers în gol |
| Pornire | |
| Oprire | |
| Deconectați acumulatorul | |
| Acțiune interzisă | |
| Comutator selectare mod | |
| Comutator mod de iluminare | |
| Întotdeauna PORNIT (oprire după 2 minute) | |
| Comutator doar lumină PORNIT | |
| Întotdeauna OPRIT | |
| Întrerupător indicator de încărcare a acumulatorului |
Română
NOTĂ
Ledul se stinge în mod automat după 2 minute, pentru a evita descărcarea accumulatorului, dacă ați uitat să îl stingeți.
ACCESORII STANDARD
Pe lângă unitatea principală (1 unitate), pachetul conține și accesoriiile enumerate la pagina 313.
Accesorile standard sunt supuse modificărilor fără notificare prealabilă.
ACCESORII OPTIONALE (comercializate separat)
Disc pentru ferăstrău cu dinți din carburi metalice
| Disc Lățimea vârfului Număr de dinți Nr. cod | ||||
| Accesorii standard | Pentru tăierea materialelor din oțel moale | 1,45 mm 28 de dinți | 374 | 352 |
| Accesorii optionale | Pentru tăierea materialelor din oțel inoxidabil | 1,15 mm 42 de dinți | 375 | 171 |
| Pentru tăierea materialelor din lemn | 1,2 mm | 24 de dinți | 374351 | |
APLICATII
| Discuri Utilizări | ||
| Accesorii standard | Pentru tăierea materialelor din oțel moale* | O Pentru tăierea diferitelor tipuri de materiale din oțel moale, cum ar fi țevi de oțel, profile din oțel (profile „U”, profile „L” etc.) și tâmplărie din aluminiu.Nu poate fi utilizat pentru tăierea materialelor din oțel revenit. |
| Accesorii opționale | Pentru tăierea materialelor din oțel inoxidabil | O Pentru tăierea materialelor din oțel inoxidabil, cum ar fi țevi rotunde etc. |
| Pentru tăierea materialelor din lemn | O Pentru tăierea diferitelor tipuri de materiale din lemn. |
* Se poate tăia aluminiu. Cu toate acestea, în acest caz aplicați ulei pe tăișul discului.
Accesoriiile opționale pot fi modificate fără notificare prealabilă.
PRECAUTIE
○ Nu conectați la un aspirator când tăiați materiale din oțel.
○ Goliți interiorul capacului ferăstrăului când schimbați materialele care vor fi tăiate.
○ Nu tăiați plăci de metal una după alta.
SPECIFICATII
- Sculă electrică
| Model | CD3605DA | ||
| Tensiune de alimentare | 36 V | ||
| Viteză fără sarcină | 3600 min ^-1 (Mod alimentare)2400 min ^-1 (Mod silențios) | ||
| Capacitate | Adâncimeade tăiere | 90° | 46 mm |
| Accumulator disponibilpentru această sculă* | Accumulator multi-volt | ||
| **Greutate | 2,8 kg (BSL36A18X)3,1 kg (BSL36B18X) | ||
* Acumulatoarele existente (seriile BSL3660/3620/3626, BSL18xx etc.) nu pot fi utilizate cu această sculă.
** Conform Procedura EPTA 01/2014
NOTĂ
Ca urmare a programului continuu de cercetare și dezvoltare derulat de HiKOKI, prezentele specificații pot fi modificate fără notificare prealabilă.
Control electronic
○ Soft-start (limitarea curentului de pornire)
○ Protectie împotriva suprasolicitării
Această caracteristică de protecție întrerupe alimentarea motorului în cazul unei suprasarcini a motorului sau a depistării reducerii vitezei de rotație în timpul operării.
Când caracteristica de protectie la suprasolicitare a fost activată, motorul se poate opri.
În acest caz, eliberați întrerupătorul sculei și îndepăratați cauza suprasolicitării.
După aceasta, o puteți folosi din nou.
○ Protectie împotriva supraîncălzirii
Această caracteristică de protecție întrerupe alimentarea motorului și oprește scula electrică în cazul supraîncălzirii motorului în timpul operării.
Când caracteristica de protecție la supraîncălzire a fost activată, motorul se poate opri.
In acest caz, eliberați întrerupătorul sculei și lăsați-o câteva minute să se răcească.
După aceasta, o puteți folosi din nou.
○ Protecție sarcină grea continuă
Această funcție de protectie poate duce la o încetinire a rotației atunci când este aplicată o sarcină grea continuă. În cazul în care sarcina grea continuă, motorul poate înceta operarea.
○ Functia de schimbare a vitezei de rotație (Mod alimentare/Mod silențios)
(Functia de comutare Mod alimentare / Mod silentios)
Fiecare apăsare a Comutatorului de selectare a modului schimbă modul de operare. (Fig. 12)
Modul silențios reduce RPM maximă a motorului, permitând lucrul eficient cu mai puțin zgomot.
Indicatorul luminos Mod silentios se aprinde în Modul silentios.
Când sarcina crește în timpul Modului silențios, scula va comuta automat la Modul alimentare și va reveni la Modul silențios când sarcina scade.
În Modul alimentare, nu se aduce nicio schimbare
Modului silentios nici chiar atunci când sarcina scade.
NOTĂ
○ Pentru a activa schimbarea modurilor, împingeți comutatorul o dată după instalarea accumulatorului.
Nu aplicați şoc puternic asupra panoului de comandă și nu îl deteriorați. Aceasta poate duce la o problemă.
- Acumulator
| Model | BSL36A18X |
| Tensiune 36 V / 18 | V (Comutare Automată*) |
| Capacitate accumulator | 2,5 Ah / 5,0 Ah(Comutare Automată*) |
| Produse fără fir disponibile** | Seria multi volt, produs 18 V |
| Încărcător disponibil | Încărcător culisant pentru acumulatoare litiu-ion |
* Scula însăși va comuta automat.
** Vă rugăm să consultați catalogul nostru general pentru detalii.
ÎNCĂRCARE
Înainte de a utiliza scula electrică, încărcați acumulatorii după cum urmează.
- Conectați cablul de alimentare al încărcătorului la priză. Când conectați ștecărul încărcătorului la o priză, indicatorul luminos de încărcare va clipi în culoarea roșie (la intervale de 1 secundă).
- Introduceți acumulatorul în încărcător. Introduceți corect acumulatorul în încărcător, conform Fig. 18 (la pagina 5).
- Incărcare
Când introducți un accumulator în încărcător, indicatorul luminos de încărcare va clipi în culoare albastră.
Atunci când accumulatorul se încarcă complet, indicatorul luminos de încărcare va lumina în culoare verde. (Vezi Tabelul 1)
(1) Semnificațiile indicatorului luminos de încărcare Semnificațiile indicatorului luminos de încărcare sunt prezentate în Tabelul 1, conform stării încărcătorului sau a acumulatorului.
Tabelul 1
| Semnificațiile indicatorului luminos de încărcare | ||||
| Indicator luminos de încărcare (ROŞU / ALBASTRU / VERDE / VIOLET) | Înainte de încărcare | Clipește (ROŞU) | Luminează timp de 0,5 secunde.Nu luminează timp de 0,5 secunde.(stă stinsă timp de 0,5 secunde) | Conectat la sursa de alimentare |
| În timpul încărcării | Clipește (ALBASTRU) | Luminează timp de 0,5 secunde.Nu luminează timp de 1 secundă.(stins pentru 1 secundă) | Capacitate accumulator sub 50% | |
| Clipește (ALBASTRU) | Luminează timp de 1 secundă.Nu luminează timp de 0,5 secunde.(stă stinsă timp de 0,5 secunde) | Capacitate accumulator sub 80% | ||
| Luminează (ALBASTRU) | Luminează în mod continuu | Capacitate accumulator peste 80% | ||
| Încărcare completă | Luminează (VERDE) | Luminează în mod continuu(Sunet alarmă continuă: aproximativ 6 secunde) | ||
| Așteptare supraîncălzire | Clipește (ROŞU) | Luminează timp de 0,3 secunde.Nu luminează timp de 0,3 secunde.(stă stinsă timp de 0,3 secunde) | Acumulator supraîncălzit.Încărcare imposibilă.(Încărcarea va începe după ce accumulatorul se răcește) | |
| Încărcarea nu se poate efectua | Clipește (VIOLET) | Luminează timp de 0,1 secunde.Nu luminează timp de 0,1 secunde.(stă stinsă timp de 0,1 secunde)■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■■■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ □□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□ □□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ ▢ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ △ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ ▲ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ ▨ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ ▩ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ ▦ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ ▤ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ ▣ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ ■ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ ▥ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ ▚ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ ▓ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ ▧ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ ▷ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ ▹ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ ▱ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▸ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▩ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▪ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▴ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▣ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▦ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▨ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ △ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▞ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▲ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▼ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▶ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▤ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▅ c c c c c c c c c c c c c c c c c c c c c c c c c c c c c c c c c c c c c c c c c c c c c c c c c c c c c c c c c c c c c c c c c c c c c c c c c c c c c c c c c c c c c c c c c c c c c c c c c c c c.c c c c c c c c c c c c c c c c c c c c c c c c c c c c c c c c c c c c c c c c c c c c c c c c c c c c c c c c c c c c c c c c c c c c c c c c c c c c c c c c c c c c c c c c c c c c c c c c c c c c. Defecțiune la accumulator sau la încărcător la încărcător la încărcător la încărcător la încărcător la încărcător la încărcător la încărcător la încărcător la încărcător la încărcător la încărcător la încărcător la încărcător la încărcător la Ïncărcător la încărcător la încărcător la încărcător la încărcător la încărcător la încărcător la încărcător la încărcător la încărcător la încărcător la încărcător la încărcător la încărcător la încárcător la încárcător la încárcător la încárcător la încárcător la încárcător la încárcător la încárcător la încárcător la încárcător la încárcător la încárcător la încárcător la încárcător la încárcátor la încárcător la încárcător la încárcător la încárcător la încárcător la încárcător la încárcător la încárcător la încárcător la încárcător la încárcător la încárcător la încárcător la încárcătorla încárcător la încárcător la încárcător la încárcător la încárcător la încárcător la încárcător la încárcător la încárcător la încárcător la încárcător la încárcător la încárcător la încárcător la îngcărcător la îngcărcător la îngcărcător la îngcărcător la îngcărcător la îngcărcător la îngcărcător la îngcărcător la îngcărcător la îngcărcător la îngcărcător la îngcărcător la îngcărcătorla îngcărcător la îngcărcător la îngcărcător la îngcărcător la îngcărcător la îngcărcător la îngcărcător la îngcărcător la îngcărcător la îngcărcător la îngcărcător la îngcărcător la îngcârcător la îngcârcător la îngcârcător la îngcârcător la îngcârcător la îngcârcător la îngcârcător la îngcârcător la îngcârcător la îngcârcător la îngcârcător la îngcârcător la îngcârcătorla îngcârcător la îngcârcător la îngcârcător la îngcârcător la îngcârcător la îngcârcător la îngcârcător la îngcârcător la îngcârcător la îngcârcător la îngcârcător la îngcârcător la îngcãrcător la îngcãrcător la îngcãrcător la îngcãrcător la îngcãrcător la îngcãrcător la îngcãrcător la îngcãrcător la îngcãrcător la îngcãrcător la îngcãrcător la îngcãrcător la îngcãrcătorla îngcãrcător la îngcãrcător la îngcãrcător la îngcãrcător la îngcãrcător la îngcãrcător la îngcãrcător la îngcãrcător la îngcãrcător la îngcãrcător la îngcãrcător la îngcãrcător la îngcârcător la îngcãrcător la îngcãrcător la îngcãrcător la îngcãrcător la îngcãrcător la îngcãrcător la îngcãrcător la îngcãrcător la îngcãrcător la îngcãrcător la îngcãrcătorla îngcãrcătorla îngcãrcătorla îngcãrcătorla îngcãrcătorla îngcãrcătorla îngcãrcătorla îngcãrcătorla îngcãrcătorla îngcãrcătorla îngcãrcătorla îngcãrcătorla îngcãrcătorla îngcârcătorla îngcãrcătorla îngcãrcătorla îngcãrcătorla îngcãrcătorla îngcãrcătorla îngcãrcătorla îngcãrcătorla îngcãrcătorla îngcãrcătorla îngcãrcătorla îngcãrcătorla îngcãrcătorba îngcãrcătorba îngcãrcătorba îngcãrcătorba îngcãrcătorba îngcãrcătorba îngcãrcătorba îngcãrcătorba îngcãrcătorba îngcãrcătorba îngcãrcătorba îngcãrcătorba îngcãrcătorba îngcârcătorba îngcãrcătorba îngcãrcătorba îngcãrcătorba îngcãrcătorba îngcãrcătorba îngcãrcătorba îngcãrcătorba îngcãrcătorba îngcãrcătorba îngcãrcătorba îngcãrcătorba îngcãrcătorb îngcãrcătorba îngcãrcătorba îngcãrcătorba îngcãrcătorba îngcãrcătorba îngcãrcătorba îngcãrcătorba îngcãrcătorba îngcãrcătorba îngcãrcătorba îngcãrcătorba îngcãrcătorba îngcÃrcăcorba îngcãrcăcorba îngcãrcăcorba îngcãrcăcorba îngcãrcăcorba îngcãrcăcorba îngcãrcăcorba îngcãrcăcorba îngcãrcăcorba îngcãrcăcorba îngcãrcăcorba îngcãrcăcorba îngcãrcăcorba îngcãrcăcorbarb îngcãrcăcorbarb îngcãrcăcorbarb îngcãrcăcorbarb îngcãrcăcorbarb îngcãrcăcorbarb îngcãrcăcorbarb îngcãrcăcorbarb îngcãrcăcorbarb îngcãrcăcorbarb îngcãrcăcorbarb îngcãrcăcorbarb іngcãrcăcorbarb îngcãrcăcorbarb îngcãrcăcorbarb îngcãrcăcorbarb îngcãrcăcorbarb îngcãrcăcorbarb îngcãrcăcorbarb îngcãrcăcorbarb îngcãrcăcorbarb îngcãrcăcorbarb îngcãrcăcorbarb î ngcãrcăcorbarb îngcãrcăcorbarb îngcãrcăcorbarb îngcãrcăcorbarb îngcãrcăcorbarb îngcãrcăcorbarb îngcãrcăcorbarb îngcãrcăcorbarb îngcãrcăcorbarb îngcãrcăcorbarb îngcãrcăcorbarb îng cãrcăcorbarb îngcãrcăcorbarb îngcãrcăcorbarb îngcãrcăcorbarb îngcãrcăcorbarb îngcãrcăcorbarb îngcãrcăcorbarb îngcãrcăcorbarb îngcãrcăcorbarb îngcãrcăcorbarb îngcãrcăcorbarb îngcÃrcăcorbarb îngcãrcăcorbarb îngcãrcăcorbarb îngcãrcăcorbarb | ||
Română
(2) Referitor la temperaturile și timpul de încărcare al accumulatorului Temperaturile și timpul de încărcare vor fi prezentate în Tabelul 2.
Tabelul 2
| Încărcător | UC18YSL3 | |||||||
| Acumulator | Tip de accumulator | Li-ion | ||||||
| Temperaturi la careacumulatorul poate fiereîncărcat | 0°C - 50°C | |||||||
| Tensiune deîncărcare | V | 14,4 18 | ||||||
| Timp deîncărcare, aprox.(La 20°C) | Seria BSL14xx Seria BSL18xx Serie multi volt | |||||||
| (4 celule) | (8 celule) | (5 celule) | (10 celule) (10 celule) | |||||
| min. | BSL1415S :15BSL1415 :15BSL1415X :15BSL1420 20BSL1425 25BSL1430C :30 | BSL1430 :20BSL1440 :26BSL1450 :32BSL1460 :38 | BSL1815S : 15BSL1815 : 15BSL1815X : 15BSL1820 : 20BSL1825 : 25BSL1830C : 30 | BSL1830 : 20BSL1840 : 26BSL1850 : 32BSL1860 : 38 | BSL36A18 : 32BSL36A18X : 32BSL36B18 : 52BSL36B18X : 52 | |||
| USB | Tensiune deîncărcare | V | 5 | |||||
| Curentul deîncărcare | A | 2 | ||||||
NOTĂ
Timpul de încărcare poate varia în funcție de temperatură și de tensiunea sursei de alimentare.
4. Deconectați cablul de alimentare al încărcătorului de la priză.
5. Tineți ferm încărcătorul și scoateți acumulatorul. NOTĂ
Asigurați-vă că scoateți acumulatorul din încărcător și apoi depozitați-l.
Cu privire la descărcarea electrică în caz de acumulatori noi etc.
Întrucât substanța chimică din interiorul accumulatorilor noi și a accumulatorilor care nu au fost folositi o perioadă lungă de timp nu este activă, descărcarea electrică poate fi scăzută la prima și a doua lor folosire. Acesta este un fenomen temporar și perioada normală de încărcare va fi restabilită după încărcarea accumulatorilor de 2-3 ori.
Ce puteți face pentru prelungirea duratei de viață a accumulatorilor.
(1) Reîncărcați acumulatorii înainte să se consume complet. Când simții că scula nu mai are putere, nu o mai folositi și reîncărcați acumulatorul. Dacă veți continua să folositi scula și curentul electric se consumă, acumulatorul se poate deteriora, astfel scurtându-i-se durata de viață.
(2) Evitați reîncărcarea la temperaturi înalte. Un accumulator reîncărcabil este fierbinte imediat după utilizare. Dacă un astfel de accumulator este reîncărcat imediat după utilizare, substanța chimică din el își va pierde proprietățile și durata de viață a accumulatorului se va scurta. Lăsați acumulatorul să stea puțin și reîncărcați-l după ce s-a răcit.
PRECAUTIE
○ Dacă acumulatorul este încărcat cât timp este încălzit din cauză că a fost lăsat o perioadă lungă de timp într-un loc expus la lumina directă a soarelui sau pentru că acumulatorul tocmai a fost folosit, indicatorul luminos de încărcare se aprinde timp de 0,3 secunde, nu luminează timp de 0,3 secunde (se stinge pentru 0,3 secunde). Într-un astfel de caz, lăsați mai întâi acumulatorul să se răcească, apoi începeti încărcarea.
○ Când indicatorul luminos de încărcare pâlpâie (la intervale de 0,2 secunde), verificați dacă în conectorul încărcătorului există corpuri străine și îndepărtați-le. În cazul în care nu există obiecte străine, este posibil ca accumulatorul sau încărcătorul să se fi defectat. Duceți-la o unitate de service autorizată.
Întrucât microcalculatorul încorporat are nevoie de aproximativ 3 secunde pentru a confirma că acumulatorul încărcat cu UC18YSL3 este scos, așteptați minim 3 secunde înainte de a-l reintroduce pentru a continua încărcarea. Dacă acumulatorul este reintrodus înainte de trecerea a 3 secunde, acumulatorul nu poate fi încărcat corespunzător.
ASAMBLARE ŞI OPERARE
| Acțiune | Figură | Pagină |
| Ajustarea adâncimii tăieturii 9 3 | ||
| Linia de tăiere 10 3 | ||
| Utilizarea întrerupătorului 11 4 | ||
| Despre funcția de selectare a modului (*1) | 12 | 4 |
| Indicator încărcare acumulator 13 4 | ||
| Utilizarea luminii LED 14 4 | ||
| Atașarea ghidajului(comercializat separat) | 15 | 4 |
| Atașarea cârligului (*2)(comercializat separat) | 16 | 5 |
| Scoaterea și introducereaacumulatorului | 17 | 5 |
| Încărcare 18 5 | ||
| Ținerea sculei 19 5 | ||
| Cuplarea la aspirator(comercializat separat) | 20 | 6 |
| Demontarea lamei de fierăstrău | 21 | 6 |
| Montarea lamei de fierăstrău (*3) | 22 | 7 |
| Încărcarea unui dispozitiv USB de la opriză electrică | 23-a 7 | |
| Încărcarea unui dispozitiv USB și aunui acumulator de la o priză electrică | 23-b 7 | |
| Cum să reîncărcați dispozitivul USB 24 7 | ||
| Când dispozitivul USB este completîncărcat | 25 | 7 |
| Selectarea accesoriiilor | — | 314 |
(*1) Despre funcția de selectare a modului
De fiecare dată când comutatorul de selectare a modului este apăsat, modul de operare se schimbă.
Când este selectat Modul silențios, indicatorul luminos al Modului silențios se aprinde.
Modul silențios reduce RPM maximă a motorului, permitând lucrul eficient cu mai puțin zgomot.
Dacă sarcina crește în timp ce motorul funcționează în Modul silențios, se schimbă automat la Modul alimentare.
În plus, dacă sarcina scade din nou, revine automat la Modul silentios.
În Modul alimentare, funcția de protecție se activează pentru a reduce numărul de rotații ori de câte ori unitatea este încărcată în mod continuu cu o sarcină mare.
| Mod | Viteză la mers în gol |
| Alimentare | 3600 min ^-1 |
| Silențios | 2400 min ^-1 |
NOTĂ
Modul se va schimba doar după ce un accumulator este instalat și comutatorul este tras o dată.
Modul actual va fi menținut chiar dacă butonul comutator este pornit/oprit sau accumulatorul este scos/reintrodus.
(*2) Ataşarea cârligului
Cârligul poate fi folosit pentru a agăța temporar unitatea în timpul operațiunilor (Fig. 16).
PRECAUTIE
Cârligul nu trebuie utilizat niciodată pentru a agăța unitatea deasupra dvs.
Când folosiți cărligul, verificați pentru a vă asigura că unitatea principală nu va aluneca și nu va cădea sau nu se va dezechilibra din cauza vântului etc.
Niciodată nu vă agățați unitatea de curea sau de pantaloni, întrucât acest lucru ar putea provoca accidente.
(*3)
După folosirea discului pentru ferăstrău cu dinți din carburi metalice, capacele (A) și (B) se pot încinge. Aveți grijă când manipulați.

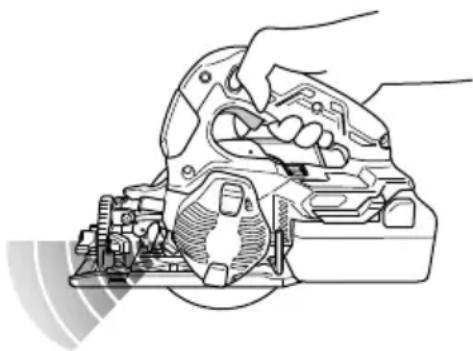

SEMNALE DE AVERTIZARE ALE BECULUI LED (Fig. 31)
Acest produs este prevăzut cu funcții care sunt desemnate să protejeze instrumentul însuși precum și acumulatorul. În timp ce este tras comutatorul, dacă sunt declanșate oricare dintre funcțiile de siguranță în timpul operării, becul LED va clipi după cum este descris în Tabelul 3. Când sunt declanșate oricare dintre funcțiile de siguranță, urmați instrucțiunile descrise în acțiunile de corectare.
| Functie de protectie | Protectia la supraîncălzire | Protectie la suprasarcină | Protectie sarcină grea continuă 1 | Protectie sarcină grea continuă 2 |
| Starea sculei Motor | oprit în timpul funcționării | Motor oprit în timpul funcționării | Turația motorului a scăzut în timpul funcționării | Motor oprit în timpul funcționării |
| Starea iluminare LED-ului | 0,5 secunde | 0,1 secunde Depinde de tipul de semnal de avertizare al luminii LED în uz. | 0,1 secunde | |
| Starea de iluminarea indicatorului luminos afi șare | Mod alimentare: Indicator luminos STINS Mod silențios: Indicator luminos APRINS | Mod alimentare: Indicator luminos STINS Mod silențios: Indicator luminos APRINS | 0,5 secunde | 0,1 secunde |
| Cauză Temperatură ridicată a motorului | Motorul este în suprasarcină | Motorul este continuu în suprasarcină | Operarea continuă în ciuda avertismentului privind Protectia sarcină grea continuă 1 | |
| Măsuri de luat | Lăsați unitatea să se răcească complet.Clipirea LED-ului ar trebui să oprească la aproximativ 10 secunde după eliberarea întrerupătorului. | Eliminați cauza suprasarcinii.Clipirea LED-ului ar trebui să oprească la aproximativ 10 secunde după eliberarea întrerupătorului. | Dacă suprasarcina continuă să se producă o perioadă îndelungată de timp, se va declanșa Protectia sarcină grea continuă 2, iar unitatea își va opri funcționarea.Apăsați butonul selectorului de moduri timp de aproximativ 10 secunde după eliberarea întrerupătorului pentru a anula clipirea și pentru a reveni la indicatorul luminos al afi șării modului Alimentare cu energie electrică. | Eliminați cauza suprasolicitării și lăsați unitatea să se răcească.Apăsați butonul selectorului de moduri timp de aproximativ 2 minute după eliberarea întrerupătorului pentru a anula clipirea LED-ului și a indicatorului luminos al afi șării.Continuați operarea. |
ARUNCARE SPAN
AVERTISMENT
Atunci când aruncați șpanul, asigurați-vă că scula este oprită și că accumulatorul este îndepărtat.
PRECAUTIE
○ Când tăiați materiale din oțel, asigurați-vă că goliți resturile de material când ajungeți cu tăierea la marcaj. (Fig. 26)
Căldura tăieturilor poate deforma capacul ferăstrăului.
In funcție de materialul care este tăiat, resturile de material pot reține căldura. Nu atingeți resturile de material sau capacului ferăstrăului (A) și (B) cu mâinile goale.
NOTA
- Eficiența acumulării va scădea dacă scula este utilizată atunci când interiorul capacului ferăstrăului este plin de șpan.
Äsigurați-vă că aruncați șpanul înainte ca interiorul capacului ferăstrăului să fie plin.
○ Atunci când aruncați spanul, aveți grijă să nu scăpați span în motor sau în suportul acumulatorului.
○ Goliți interiorul capacului ferăstrăului când schimbați materialele care vor fi tăiate.
(1) Apăsați cârligul de sub capacul împotriva prafului, deschideți capacul împotriva prafului și aruncați șpanul din interiorul capacului ferăstrăului. (Fig. 26)
(2) Închideți capacul împotriva prafului și fixați-l cu cârligul. SAU
(1) Îndreptați capacul ferăstrăului în jos, slăbiți piulița fluture, îndepărtați capacul ferăstrăului (A) și aruncați șpanul acumulat în interiorul capacului ferăstrăului. (Fig. 27)
(2) Atașați capacul ferăstrăului (A) și fixați-I cu piulița fluture.
NOTĂ
În cazul în care s-a acumulat rumeguș sau alte particule pe interiorul capacului ferăstrăului (B), consultați pagina 241 „Curățarea interiorului capacului ferăstrăului”.
ÎNTRETINERE ŞI VERIFICARE
- Inspectarea lamei
Intrucât folosirea unei lame tocite va afecta eficiența și va cauza posibile defectiuni la motor, ascuțiți sau schimbați lama de îndată ce abraziunea este vizibilă.
- Inspectarea şuruburilor de asamblare
Inspectați cu regularitate toate șuruburile de asamblare și asigurați-vă că sunt fixate corespunzător. Dacă există șuruburi care nu sunt fixe, fixați-le imediat. Nerespectarea avertismentului poate duce la riscuri serioase.
- Întreținere unitate motor
Bobina motorului este o piesă importantă a acestei scule. Evitați deteriorarea și aveți grijă să evitați contactul cu uleiul de curățare sau cu apa.
Acumularea de praf sau de particule în motor poate duce la deteriorare.
4. Revizia și întreținerea protectiei inferioare
Asigurați-vă întotdeauna că 'protecția inferioară se deplasează cu ușurință.
În cazul aparitiei oricărei defectiuni, reparați imediat protecția inferioară.
5. Curățarea interiorului capacului ferăstrăului
Verificați și curățați periodic pentru a vă asigura că nu este rumeguș și nu sunt alte particule pe capacul ferăstrăului.
(1) Slăbiți piulița fluture și îndepărtați capacul ferăstrăului (A). (Fig. 28)
NOTĂ
În funcție de forma discului de ferăstrău utilizat, capacul ferăstrăului (B) nu poate fi îndepărtat. Dacă acesta este cazul, inversați ordinea instrucțiunilor pentru (2) și (3).
(2) Slăbiți cele trei şuruburi cu o şurubelniță cu cap Phillips și îndepărtați capacul ferăstrăului (B). (Fig. 29)
(3) Îndepărtați discul de ferăstrău conform instrucțiunilor indicate la pagina 239 „Demontarea lamei de fierăstrău”.
(4) Îndepărtați spanul din interiorul capacului ferăstrăului, de pe arbore, de pe șaibă și din alte zone. (Fig. 30)
(5) Reasamblati în ordine inversă, având grijă la direcțiile de orientare ale șaibei, ale discului de ferăstrău și ale altor piese. (Fig. 30)
6. Inspectarea bornelor (sculă și accumulator)
Verificați pentru a vă asigura că șpanul și praful nu au fost colectate pe borne.
Ocazional verificați înainte, în timpul și după operare.
PRECAUTIE
Îndepârtați orice span sau praf care s-ar fi putut colecta pe borne.
Nerespectarea acestei indicații ar putea avea ca rezultat defectarea sculei.
7. Curățarea exteriorului
Când scula electrică este murdară, ștergeți-o cu o cârpă moale uscată sau cu o cârpă înmuiată în soluție de apă cu săpun. Nu folosiți solventi pe bază de clor, benzină și nici diluanți, deoarece aceștia topesc masele plastice.
8. Depozitare
Depozitați scula electrică și accumulatorul într-un loc în care temperatura este sub 40°C și nu lăsați produsul la îndemâna copiilor.
NOTĂ
Depozitarea accumulatorilor litiu-ion.
Àsigurați-vă că accumulatorii litiu-ion au fost complet încărcați înainte de a-i depozita.
Depozitarea prelungită (3 luni sau mai mult) a accumulatorilor cu un nivel de încărcare scăzut poate duce la scăderea performanței, la reducerea semnificativă a timpului de utilizare a accumulatorilor sau poate face accumulatorii incapabili să stea încărcați.
Cu toate acestea, timpul de utilizare a accumulatorilor semnifi cativ de redus poate reveni la normal prin încărcarea și utilizarea accumulatorilor în mod repetat, de două până la cinci ori.
Dacă durata de folosire a accumulatorului este foarte scurtă în ciuda încărcării și folosirii repetate, schimbați accumulatorii.
PRECAUTIE
Pe durata folosirii și a operațiunilor de întreținere a mașinii trebuie respectate reglementările și standardele naționale privind securitatea.
Notă importantă pentru bateriile uneltelor HiKOKI cu accumulatori
Utilizați întotdeauna accumulatori originali. Nu garantăm siguranța și performanța uneltei dacă se utilizează alți acumulatori decât cei recomandați sau dacă acumulatorul original este dezmembrat sau modifi cat (cum ar fi demontarea și înlocuirea celulelor sau a altor părți interne).
GARANTIE
Garantăm sculele electrice HiKOKI în conformitate cu reglementările statutare/specifice țării. Această garanție nu acoperă defectele sau daunele provocate de utilizarea necorespunzătoare, abuz sau de uzura și deteriorarea normale. În cazul în care aveți reclamatii, vă rugăm să trimiteți scula electrică nedemontată, împreună cu CERTIFICATUL DE GARANȚIE care se găsește la finalul prezentelor Instrucțiuni de utilizare, la o unitate service autorizată de HiKOKI.
Informații privind nivelul de zgomot transmis prin aer și nivelul de vibrății
Valorile măsurate au fost determinate în conformitate cu EN62841 și sunt declarate conforme cu ISO 4871.
Nivelul tipic al puterii sonore ponderate A: 114 dB (A)
Nivelul tipic al presiunii sonore ponderate A: 106 dB (A) Incertitudine K : 3 dB (A).
Purtați protectie auditivă.
Valorile totale ale vibrățiilor (suma vectorială pe cele trei axe) au fost stabilite în conformitate cu EN62841.
Tăierea metalului:
Valoarea emisiei de vibrații a_h = 2,1 m/s^2
Valoarea totală declarată a vibrațiilor și valoarea declarată a emisiei de zgomot au fost măsurate în conformitate cu o metodă standard de testare și pot fi utilizate pentru compararea unei scule cu alta.
Acestea pot fi utilizate și ca o evaluare preliminară a expunerii.
AVERTISMENT
○ Vibrațiile și emisia de zgomot în timpul folosirii effective a sculei electrice pot diferi de valorile totale declarate, în funcție de modurile în care este utilizată scula, în special de ce tip de piesă de prelucrat este procesată; și
Identificați măsuri de siguranță ce trebuie luate pentru protejarea operatorului și care sunt bazate pe estimarea expunerii, în condiții reale de utilizare (ținând seama de toate componentele ciclului de utilizare, cum ar fi timpul necesar opririi sculei și timpul de funcționare suplimentar la pornirea sculei).
NOTĂ
Ca urmare a programului continuu de cercetare și dezvoltare derulat de HiKOKI, prezentele specificații pot fi modificate fără notificare prealabilă.
REMEDIEREA PROBLEMELOR
Dacă aparatul funcționează anormal, efectuați verificările din tabelul de mai jos. Dacă problema nu se remediază, consultați distribuitorul sau Centrul de service autorizat HiKOKI.
- Sculă electrică
| Simptom Cauză posibilă Remediu | ||
| Instrumentul nu funcționează | Nicio durată de alimentare rămasă în acumulator | Încărcați acumulatorul. |
| Acumulatorul nu este complet instalat. | Împingeți acumulatorul înăuntru până când auziți un clic. | |
| Instrumentul s-a oprit brusc | Motorul este în suprasarcină | Rezolvați problema care cauzează supraîncărcarea. |
| Protecția la suprasarcină este în funcțiune. | ||
| Acumulatorul este supraîncălzit. | Lăsați acumulatorul să se răcească. | |
| Oprire bruscă | Motorul a fost continuu în suprasarcină. | Consultați „SEMNALE DE AVERTIZARE ALE LUMINII LED”. |
| Turația motorului a scăzut în timpul funcționării | Motorul a fost continuu în suprasarcină. | Consultați „SEMNALE DE AVERTIZARE ALE LUMINII LED”. |
| Nu taie bine | Pânza de ferăstrău este uzată sau îi lipsesc zimți. | Înlocuiți cu o pânză de ferăstrău nouă. |
| Şurubul este slăbit. | Strângeți ferm şurubul. | |
| Lama de ferăstrău este montată invers. | Montați lama de ferăstrău în direcția corectă. | |
| Comutatorul nu poate fi tras | Butonul de blocare a comutatorului nu este apăsat sufi cient. | Apăsați butonul de blocare a comutatorului până la capăt. |
| Deșeurile de rumeguș sunt puține | Praful de rumeguș s-a acumulat în carcasa ferăstrăului. | Îndepărtați rumegușul din interiorul carcasei ferăstrăului. |
| Acumulatorul nu poate fi instalat | Încercarea de a instala un alt accumulator decât cel specificat pentru sculă. | Vă rugăm să instalați un acumulator de tip multi-volt. |
- Încărcător
| Simptom Cauză posibilă Remediu | ||
| Lampa de indicare a încărcării pâlpăie rapid violet, iar încărcarea accumulatorului nu începe. | Accumulatorul nu este introdus complet. Introduceți acumulatorul bine. | |
| În bornele accumulatorului sau în locul de atașare a accumulatorului există corpuri străine. | Scoateți corpurile străine. | |
| Lampa de indicare a încărcării clipește în culoare roșie, iar procesul de încărcare a accumulatorului nu începe. | Accumulatorul nu este introdus complet. Introduceți acumulatorul bine. | |
| Accumulatorul este supraîncălzit. | Dacă este lăsat așa, în cazul în care temperatura acestuia scade, accumulatorul va începe să se încarce automat, dar acest lucru poate reduce durata de viață a accumulatorului. Se recomandă ca înainte de a-l încărca, accumulatorul să fie răcit într-un loc bine ventilat, departe de lumina directă a soarelui. | |
| Timpul de utilizare a accumulatorului este scurt, chiar dacă accumulatorul este încărcat complet. | Durata de viață a accumulatorului este epuizată. | Înlocuiti acumulatorul cu unul nou. |
| Accumulatorul se încarcă foarte greu. | Temperatura accumulatorului, a încărcătorului sau a mediului înconjurător este extrem de scăzută. | Încărcați acumulatorul în spațiu interior sau într-un alt mediu mai cald. |
| Orificiile încărcătorului sunt blocate, cauzând supraîncălzirea componentelor sale interne. | Evitați blocarea orifi ciilor. | |
| Ventilatorul de răcire nu funcționează. | Contactați un centru de service autorizat HiKOKI pentru efectuarea de reparații. | |
| Indicatorul de curent USB s-a oprit, iar dispozitivul USB nu se mai încarcă. | Capacitatea accumulatorului a început să se diminueze. | Înlocuiti acumulatorul cu unul care are suficientă capacitate. |
| Conectați ștecărul de rețea al încărcătorului într-o priză electrică. | ||
| Indicatorul de curent USB nu se oprește, chiar dacă dispozitivul USB s-a încărcat. | Indicatorul de curent USB luminează în verde pentru a indica faptul că USB-ul poate fi încărcat. | Aceasta nu este o defecțiune. |
| Gradul de încărcare a unui dispozitiv USB nu este clar și în mod similar nu se știe dacă încărcarea este completă. | Indicatorul de curent USB nu se stinge, chiar dacă încărcarea s-a terminat. | Examinați dispozitivul USB, care se încarcă, pentru a confirma gradul său de încărcare. |
| Încărcarea unui dispozitiv USB se oprește la mijlocul programului. | Încărcătorul a fost conectat la o priză electrică, în timp ce dispozitivul USB a fost încărcat folosind un accumulator drept sursă de curent electric. | Aceasta nu este o defecțiune.Încărcătorul oprește încărcarea USB-lui timp de aproximativ 5 secunde, atunci când distinge surse de curent electric diferite. |
| Accumulatorul a fost introdus în încărcător, în timp ce dispozitivul USB a fost încărcat folosind o priză de curent electric drept sursă de curent electric. | ||
| Încărcarea dispozitivului USB se oprește la jumătatea programului dacă accumulatorul și dispozitivul USB sunt încărcate simultan. | Accumulatorul s-a încărcat complet. Aceasta nu este o defecțiune.Încărcătorul oprește încărcarea USB-ului timp de aproximativ 5 secunde, timp în care verifică dacă încărcarea accumulatorului s-a fi nalizat cu succes. | |
| Încărcarea dispozitivului USB nu începe dacă accumulatorul și dispozitivul USB sunt încărcate simultan. | Capacitatea rămasă a accumulatorului este foarte diminuată. | Aceasta nu este o defecțiune.Când capacitatea accumulatorului atinge un anumit nivel, încărcarea USB-lui începe automat. |
