CD3605DA - Sav HiKOKI - Gratis brugsanvisning og manual

BRUGSANVISNING CD3605DA HiKOKI

Pas på ikke at få overbalance. Sørg hele tiden for at have et forsvarligt fodfæste og holde balancen. Derved kan du bedre styre det elektriske værktøj i uventede situationer. f) Bær egnet påklædning. Vær ikke iført løst tøj eller løse smykker. Hold dit hår og tøj væk fra bevægelige dele. Løst tøj, løse smykker eller langt hår kan komme i klemme i de bevægelige dele. g) Hvis der medfølger anordninger til udsugning og opsamling af støv, skal du kontrollere, at disse tilsluttes og anvendes på korrekt vis. Brug af støvopsamling kan reducere støvrelaterede risici. h) Lad ikke kendskab erhvervet gennem hyppig brug af værktøjer være en sovepude for dig, der får dig til at ignorere sikkerhedsprincipper for værktøj. En skødesløs handling kan forårsage alvorlig tilskadekomst i en brøkdel af et sekund.

4) Brug og vedligeholdelse af elektrisk værktøj

a) Pres ikke det elektriske værktøj. Brug det rigtige elektriske værktøj til den pågældende opgave. Arbejdet udføres bedre og mere sikkert ved brug af det rigtige værktøj ved den tilsigtede hastighed. b) Anvend ikke det elektriske værktøj, hvis kontakten ikke tænder og slukker værktøjet. Alt elektrisk værktøj, der ikke kan styres ved hjælp af kontakten, er farligt og skal repareres. c) Tag stikket ud af stikkontakten, og/eller fjern batteripakken, hvis den er aftagelig, fra det elektriske værktøj, før du foretager justeringer, skifter tilbehør eller lægger det elektriske værktøj til opbevaring. Sådanne præventive sikkerhedsforanstaltninger reducerer risikoen for at starte det elektriske værktøj utilsigtet. d) Opbevar elektrisk værktøj, der ikke er i brug, utilgængeligt for børn, og lad ikke personer, der ikke er vant til elektrisk værktøj, eller som ikke har læst denne vejledning, anvende det elektriske værktøj. Elektrisk værktøj er farligt i hænderne på uerfarne brugere. e) Vedligehold elektrisk værktøj og tilbehør. Kontrollér for bevægelige dele, der er monteret forkert eller sidder fast, defekte dele eller andre forhold, der kan påvirke det elektriske værktøjs drift. Hvis det elektriske værktøj er beskadiget, skal det repareres før brug. Mange ulykker skyldes dårligt vedligeholdt elektrisk værktøj. GENERELLE SIKKERHEDSADVARSLER FOR

ADVARSEL Læs alle sikkerhedsforskrifter, instruktioner, illustrationer og specifi kationer, der følger med dette elektriske værktøj. Det kan medføre elektrisk stød, brand og/eller alvorlig personskade, hvis alle instruktionerne nedenfor ikke overholdes. Gem alle advarsler og instruktioner, så du har dem til senere brug. Termen “elektrisk værktøj” i advarslerne henviser til værktøj, der tilsluttes lysnettet (med ledning), eller batteridrevet, (ledningsfrit) elektrisk værktøj.

1) Sikkerhed for arbejdsområde

Hold arbejdsområdet rent og tilstrækkeligt oplyst. Rodede eller mørke områder øger risikoen for ulykker. b) Anvend ikke elektrisk værktøj, hvis der er eksplosionsfare, f.eks. i nærheden af brændbare væsker, gasser eller støv. Elektrisk værktøj frembringer gnister, som kan antænde støv eller dampe. c) Hold børn og tilskuere væk, mens det elektriske værktøj anvendes. Distraktioner kan medføre, at du mister kontrollen over værktøjet.

2) Elektrisk sikkerhed

a) Det elektriske værktøjs stik skal passe til stikkontakten. Foretag aldrig nogen form for ændringer af stikket. Brug ikke adapterstik til jordet (jordforbundet) elektrisk værktøj. Stik, der ikke er ændret, og egnede stikkontakter nedsætter risikoen for elektrisk stød. b) Undgå berøring af jordede eller jordforbundne overfl ader, f.eks. rør, radiatorer, komfurer og køleskabe. Der er en øget risiko for elektrisk stød, hvis kroppen er jordet eller jordforbundet. c) Udsæt ikke det elektriske værktøj for regn eller våde omgivelser. Hvis der trænger vand ind i det elektriske værktøj, øges risikoen for elektrisk stød.

Misbrug ikke ledningen. Brug aldrig ledningen til at bære, trække eller afbryde det elektriske værktøj. Undgå, at ledningen kommer i kontakt med varmekilder, olie, skarpe kanter eller bevægelige dele. Beskadigede eller sammenfi ltrede ledninger øger risikoen for elektrisk stød. e) Når et elektrisk værktøj anvendes udendørs, skal der anvendes en forlængerledning, der er egnet til udendørs brug. Ved brug af en ledning, der er egnet til udendørs brug, reduceres risikoen for elektrisk stød. f) Hvis du er nødsaget til at anvende det elektriske værktøj på et fugtigt sted, skal du anvende en strømforsyning, der er beskyttet med en fejlstrømsafbryder (RDC). Brug af RDC reducerer risikoen for elektrisk stød.

3) Personlig sikkerhed

a) Vær årvågen, hold opmærksomheden rettet mod arbejdet, og brug fornuften, når du anvender et elektrisk værktøj. Anvend ikke et elektrisk værktøj, hvis du er træt eller påvirket af narkotika, alkohol eller medicin. (Oversættelse af original brugervejledning) 00BookCD3605DAEU.indb12100BookCD3605DAEU.indb121 2024/03/1214:31:292024/03/1214:31:29122 Dansk f) Sørg for, at skæreværktøj er skarpt og rent. Der er mindre risiko for, at korrekt vedligeholdt skæreværktøj med skarpe kanter sætter sig fast, og det er nemmere at styre. g) Brug det elektriske værktøj, tilbehør og bits osv. i overensstemmelse med denne vejledning under hensyntagen til arbejdsforholdene og det arbejde, der skal udføres. Der kan opstå farlige situationer, hvis det elektriske værktøj bruges til andre formål end de tilsigtede. h) Hold håndtag og gribefl ader tørre, rene og fri for olie og fedt. Glatte håndtag og gribefl ader gør sikker håndtering og kontrol over værktøjet i uventede situationer umulig.

5) Brug og vedligeholdelse af batteriværktøj

a) Genopladning må kun udføres med den oplader, der er specifi ceret af producenten. En oplader, der passer til en type batteripakke, kan give risiko for brand, når den anvendes med en anden batteripakke. b) Anvend kun elektrisk værktøj sammen med specielt angivne batteripakker. Anvendelse af andre batteripakker kan muligvis give risiko for tilskadekomst og brand. c) Når batteripakken ikke anvendes, skal du opbevare den væk fra andre metalobjekter som fx papirclips, mønter, nøgler, søm, skruer eller andre små metalobjekter, der kan lave en forbindelse fra den ene pol til den anden. Kortsluttes batteripolerne, kan der opstå forbrændinger eller en brand. d) Under særligt dårlige omstændigheder kan der sive væske ud af batteriet; Undlad at komme i berøring med den. Hvis du ved et uheld alligevel kommer i kontakt med væsken, skal du skylle med vand. Hvis væsken kommer i kontakt med øjnene, skal du desuden søge lægehjælp. Væske, der siver ud fra batteriet, kan irritere huden eller give forbrændinger. e) Anvend ikke en batteripakke eller et værktøj, der er beskadiget eller ændret. Beskadigede eller ændrede batterier kan udvise uforudsigelig adfærd, der medfører brand, eksplosion eller risiko for tilskadekomst. f) Udsæt ikke en batteripakke eller et værktøj for åben ild eller overdreven temperatur. Udsættelse for åben ild eller temperaturer på over 130 °C kan medføre eksplosion. g) Følg alle opladningsinstruktioner, og oplad ikke batteripakken eller værktøjet uden for det temperaturområde, der er angivet i instruktionerne. Forkert opladning eller opladning ved temperaturer uden for det angivne område kan beskadige batteriet og øge risikoen for brand.

a) Få foretaget serviceeftersyn af dit elektriske værktøj hos en kvalifi ceret reparationstekniker, der kun bruger originale reservedele. Derved sikres det, at sikkerheden ved det elektriske værktøj opretholdes. b) Udfør aldrig service på beskadigede batteripakker. Service på batteripakker bør kun udføres af producenten eller autoriserede serviceudbydere. FORHOLDSREGEL Hold børn og fysisk svagelige personer på afstand. Når værktøjet ikke er i brug, skal det opbevares utilgængeligt for børn og fysisk svagelige personer. SIKKERHEDSADVARSLER FOR AKKU-METALSAV Skæreprocedurer

DANGER: Hold hænderne væk fra skæreområdet

og klingen. Hvis begge hænder bruges til at holde saven, kan du ikke skære dem på klingen. b) Ræk ikke ned på undersiden af arbejdsemnet. Afskærmningen kan ikke beskytte dig mod klingen under arbejdsemnet. c) Justér skæredybden til arbejdsemnets tykkelse. Der skal være under en hel tand af klingen synlig under arbejdsemnet. d) Hold aldrig arbejdsemnet i dine hænder, og læg det ikke hen over dine ben, mens der skæres. Du skal afsikre arbejdsemnet på et stabilt underlag. Det er vigtigt at understøtte emnet ordentligt for at mindske risikoen for, at kroppen er i vejen, klingen går i hak, eller at du mister kontrollen.

Hold fast i det elektriske værktøj på de isolerede gribefl ader, når betjening udføres, hvor skæreværktøjet kan komme til at røre skjult ledningsføring. Kontakt med en “strømførende” ledning kan også gøre synlige metaldele på det elektriske værktøj “strømførende” og kan give operatøren elektrisk stød. f) Ved ripning skal du altid anvende et parrallelanslag eller et ligekantstyr. Dette forbedrer skærenøjagtigheden og mindsker risikoen for, at klingen går i hak. g) Anvend altid klinger med akselhuller i den korrekte størrelse og form (diamant i forhold til rund). Klinger, der ikke passer til monteringshardwaren for saven, følger ikke savens bane og gør, at du mister kontrollen over saven. h) Anvend aldrig beskadigede eller forkerte klingeskiver eller bolte. Klingeskiverne og bolten blev designet specielt til din sav for optimal ydeevne og driftssikkerhed. Årsager til tilbageslag og relaterede advarsler - Tilbageslag er en pludselig reaktion på en klemt, fastsiddende eller skæv savklinge, der får en ukontrolleret sav til at løfte sig op og ud af arbejdsemnet og hen mod operatøren; - Når klingen kommer i klemme eller sidder fast, fordi savsnittet bliver for smalt, stopper klingen, og motorreaktionen driver værktøjet hurtigt tilbage mod operatøren; - Hvis klingen bliver snoet eller skæv i skæret, kan tænderne på bagkanten af klingen grave ind i øverste overfl ade af træet og få klingen til at falde ud af kærven og springe tilbage mod operatøren. Tilbageslag er et resultat af misbrug af saven og/eller forkert driftshåndtering eller -betingelser og kan undgås ved at tage passende forholdsregler som angivet nedenfor. a) Fasthold et stramt greb på saven, og placér dine arme, så du kan modstå tilbageslagets kraft. Placér din krop på hver side af klingen, men ikke i lige linje med den. Tilbageslag kan få saven til sat springe bagud, men tilbageslagets kraft kan kontrolleres af operatøren, hvis der tages passende forholdsregler. b) Når klingen binder, eller når en savning af en eller anden grund afbrydes af den, skal du løsne udløseren og holde saven stille i materialet, indtil klingen stopper helt. Forsøg aldrig at fjerne saven fra emnet eller trække saven baglæns, mens klingen er i bevægelse, eller der kan forekomme tilbageslag. 00BookCD3605DAEU.indb12200BookCD3605DAEU.indb122 2024/03/1214:31:292024/03/1214:31:29123 Dansk Foretag eftersyn og korrigerende handlinger for at fjerne årsagen til, at klingen binder. c) Når du genstarter saven i arbejdsemnet, skal du placere savklingen midt i kærven, så savtakkerne ikke sidder fast i materialet. Hvis en savklinge binder, kan den svinge opad og slå tilbage fra arbejdsemnet, idet du genstarter saven. d) Understøt store brædder for at mindske risikoen for, at klingen kommer i klemme og slår tilbage. Store brædder har en tendens til at hænge under deres egen vægt. Støttende elementer skal anbringes under brættet på begge sider, tæt på skærelinjen og tæt på brættets kant. e) Brug ikke sløve eller beskadigede klinger. Uslebne eller forkert indstillede klinger giver en smal kærv, der medfører høj friktion, en klinge, der binder og tilbageslag. f) Klingedybdehåndtaget skal være stramt og sikkert spændt, før du saver. Hvis klingejusteringen skifter under savning, kan det medføre, at klingen binder og slår tilbage. g) Vær ekstra forsigtig, når du saver i eksisterende vægge eller andre blinde områder. Den fremstående klinge skærer genstande, der kan medføre tilbageslag. Funktion for nedre afskærmning a) Kontrollér, at den nedre afskærmning er ordentligt lukket før hver anvendelse. Anvend ikke saven, hvis den nedre afskærmning ikke bevæger sig frit og lukker øjeblikkeligt. Spænd aldrig den nedre afskærmning op, og bind den ikke i den åbne position. Hvis du kommer til at tabe saven, kan den nedre afskærmning blive bøjet. Hæv den nedre afskærmnng med tilbagetrækningshåndtaget, og sørg for, at den bevæger sig frit og ikke rører ved klingen eller andre dele, i alle skærevinkler og -dybder. b) Kontrollér funktionen af den nedre afskærmnings fjeder. Hvis afskærmningen og fjederen ikke fungerer ordentligt, skal der udføres serviceeftersyn af dem før brug. Den nedre afskærmning kan fungere sløvt som følge af beskadigede dele, klæbrige afl ejringer eller ophobning af snavs. c) Den nedre afskærmning kan kun trækkes tilbage manuelt ved særlige skæringer såsom “indstiksskæringer” og “sammensatte skæringer”. Hæv den nedre afskærmning med tilbagetrækningshåndtaget, og så snart klingen rammer materialet, skal du slippe den nedre afskærmning. Ved al anden savning skal den nedre afskærmning aktiveres automatisk.

Hold altid øje med, at den nedre afskærmning dækker klingen, før du lægger saven på bænken eller gulvet. En ubeskyttet, efterløben klinge får saven til at gå baglæns og save i alt, den har i nærheden. Vær opmærksom på den tid, det tager for klingen at stoppe, efter at kontakten er sluppet. EKSTRA SIKKERHEDSADVARSLER

1. Undgå, at fremmedlegemer trænger ind i hullet til

tilslutning af det genopladelige batteri.

2. Skil aldrig det genopladelige batteri eller opladeren ad.

3. Kortslut aldrig det genopladelige batteri. Kortslutning

af batteriet forårsager en stor elektrisk strømning og overophedning. Det medfører forbrændinger eller beskadigelse af batteriet.

4. Bortskaf ikke batteriet ved at kaste det på et bål. Hvis

batteriet brændes, kan det eksplodere.

5. Hvis maskinen bruges uafbrudt i længere tid, kan den

blive for varm, hvilket kan føre til, at motoren og kontakten lider overlast. Giv maskinen en pause på ca. 15 minutter.

6. Stik ikke genstande ind i opladerens ventilationsåbninger.

Hvis metalgenstande eller brændbare stoff er kommer ind i opladerens ventilationsåbninger, kan det give elektriske stød eller ødelægge opladeren.

7. Brug af et udslidt batteri vil forårsage beskadigelse af

8. Når batteriet har nået slutningen af sin levetid, skal du

levere det tilbage til den forretning, hvor du købte det. Bortskaf ikke det afl adede batteri.

9. Brug høreværn for at beskytte ørerne under arbejdet.

10. Brug kun klinge-diameter, som specifi ceret på maskinen.

11. Brug ikke nogen form for slibeskive.

12. Anvend ikke savklinger, der er deforme eller revnede.

13. Anvend ikke savklinger af højhastighedsstål.

14. Anvend ikke savklinger, der ikke overholder de

egenskaber, der er angivet i disse instruktioner.

17. Sørg for, at den nedre afskærmning bevæger sig jævnt

18. Anvend adrig rundsaven med dens nedre afskærmning

fastsat i den åbne position.

19. Sørg for, at tilbagetrækningsmekanismen på

afskærmningssystemet fungerer korrekt.

22. Savklingerne skal være 125 mm.

23. Træk batteriet ud, før du foretager justeringer,

serviceeftersyn eller vedligeholdelse.

24. Vær opmærksom på tilbageslag.

Denne rundsav er udstyret med en elektrisk bremse, som træder i kraft når omskifteren udløses. Sørg for at holde godt fast i saven, eftersom der vil forekomme en smule tilbageslag, når bremsen træder i kraft.

er sat i det elektriske værktøj, mens kontakten er i positionen TIL, starter det elektriske værktøj omgående, hvilket kan medføre alvorlige ulykker.

27. Undgå at skære i tilfælde, hvor basen er kommet op fra

materialet. Hvis savbladet sidder fast, eller hvis af en eller anden årsag skæringen afbrydes, skal triggeren slippes og saven holdes ubevægelig i materialet, indtil savbladet er helt standset. Forsøg aldrig at fjerne savbladet fra arbejdsemnet eller trække saven bagud, mens savbladet er i bevægelse, da dette kan føre til TILBAGESLAG. Undersøg situationen og foretag det nødvendige for at eliminere årsagen til, at savbladet sidder fast.

28. Understøt store paneler for at gøre risikoen for

fastklemning af savbladet og TILBAGESLAG mindre. Store paneler har tendens til at synke ned grundet deres enge vægt (Fig. 3). Understøttelse skal placeres under panelet på begge sider i nærheden af snitstregen og i nærheden af panelet som vist i Fig. 2. Hvordan risiko for fastklemning af savbladet og tilbageslag mindskes Hvis skæringen kræver, at saven hviler på arbejdsemnet, skal saven hvile på den store del og den lille del afskåret.

29. Vær specielt forsigtig, når der laves et “lommesnit” i

eksisterende vægge eller andre i blinde områder. Det fremspringende savblad kan ramme objekter, som kan bevirke TILBAGESLAG. Anbring ALDRIG hånden eller fi ngrene bag saven (Fig. 4). Hvis der opstår tilbageslag, kan saven nemt slynges bagud over din hånd med risiko for en alvorlig skade.

30. ADVARSEL: Det er vigtigt at understøtte arbejdsemnet

ordentligt og at holde saven fast for at forhindre, at man mister kontrollen over den med personskade til følge. I Fig. 5 vises en typisk håndunderstøttelse af saven. 00BookCD3605DAEU.indb12300BookCD3605DAEU.indb123 2024/03/1214:31:292024/03/1214:31:29124 Dansk

31. Anbring den brede del af savbasen på den del af

arbejdsemnet, som er ordentligt understøttet, ikke på den del, som vil falde af, når skæringen er færdig. Som eksempler vises i Fig. 6 den KORREKTE måde til afskæring af enden af pladen, og i Fig. 7 den FORKERTE måde. Hvis arbejdsemnet er kort eller lille, skal det spændes fast. LAD VÆRE MED AT HOLDE KORTE STEDER MED HÅNDEN!

32. Forsøg aldrig at save med randsaven i omvendt stilling

i skruestikken. Dette er yderst farligt og kan føre til alvorlige ulykker. (Fig. 8)

33. Hvis håndtaget forbliver løst, skaber det en meget farlig

situation. Spænd det altid grundigt. (Fig. 9)

34. Forud for skæring skal du kontrollere materialet, du skal

save i. Hvis materialet forventes at udsende skadelig/ giftig støv, skal du sørge for,at støvposen eller et egnet udsugningssystem til støv tilsluttes ordentligt til støvudledningen. Bær desuden støvmaske, hvis den er forhåndenværende. ○ Før du begynder at save, skal du bekræfte, at savklingen har opnået omdrejning ved fuld hastighed. ○ Hvis savklingen stopper ellker udsender unormal støj under drift, skal du omgående slå kontakten FRA. ○ Anvendelse af en rundsav, hvor savklingen vender opad eller til siden er meget farligt. Sådanne ualmindelige anvendelser bør undgås. ○ Ved skæring af materialer skal du altid bære beskyttelsesbriller. ○ Når du har fuldført en opgave, skal du trække batteriet ud.

år du har monteret savklingen, skal du igen bekræfte, at låsehåndtaget er spændt sikkert i den foreskrevne position.

36. Udsæt ikke dine øjne for direkte lys ved at se ind i lyset.

Hvis dine øjne vedvarende udsættes for lyset, kan der opstå øjenskader.

37. Anvend ikke produktet, hvis værktøjet eller batteriets

terminaler (batterifatning) er deforme. Installation af batteriet kan forårsage en kortslutning, der kan resultere i røgudvikling eller antændelse.

38. Hold værktøjets terminaler (batterifatning) fri for spåner

og støv. ○ Inden brug skal du sørge for, at spåner og støv ikke har samlet sig i området omkring polerne. ○ Under drift skal du forsøge at undgå, at støv og spåner på værktøjet falder ned på batteriet. ○ Når du stopper drift eller efter brug må du ikke efterlade værktøjet i et område, hvor det kan udsættes for spåner eller støv, der falder ned. Hvis du gør det, kan det forårsage en kortslutning, der kan resultere i røgudvikling eller antændelse.

39. Hold altid godt fast i værktøjet med én hånd på

håndtaget. (Fig. 19)

40. Anvend altid værktøjet og batteriet ved temperaturer på

mellem -5 °C og 40 °C.

41. Anvend en savklinge, der passer til hver type

42. Anvend en savklinge med en vist hastighed, der er lig

med eller højere end rotationshastigheden, der vises på værktøjet.

FORHOLDSREGEL OM LITHIUM-ION-

BATTERIET For at forlænge levetiden er lithium-ion-batteriet udstyret med en beskyttelsesfunktion, der kan stoppe strømudladningen. Hvis situation 1 til 3, der er beskrevet nedenunder, skulle opstå under brug af dette produkt, stopper motoren muligvis, selv om du trykker på kontakten. Dette er ikke selve problemet, men resultatet af beskyttelsesfunktionen.

1. Motoren stopper, hvis der ikke længere er tilstrækkelig

med strøm på batteriet. Hvis dette skulle ske, skal du straks lade batteriet op.

2. Hvis værktøjet er overbelastet, stopper motoren

muligvis. Hvis dette skulle ske, skal du frigive værktøjets kontakt og fjerne årsagerne til overbelastningen. Efter at du har gjort det, kan du anvende værktøjet igen.

3. Hvis batteriet overophedes pga. overbelastning, holder

batteriet op med at levere strøm. I tilfælde heraf skal du indstille brugen af batteriet og lade det køle af. Efter at du har gjort det, kan du anvende værktøjet igen. Vær desuden opmærksom på følgende advarsler og forholdsregler. ADVARSEL For på forhånd at forhindre enhver form for batterilækage, varmeudvikling, røgudvikling, eksplosion og antændelse, skal du sørge for at være opmærksom på følgende sikkerhedsforanstaltninger.

1. Sørg for, at spåner og støv ikke samler sig på batteriet.

○ Under arbejdet skal du sørge for, at der ikke falder spåner og støv ned på batteriet. ○ Sørg for, at eventuelle spåner og støv, der falder ned på det elektriske værktøj under arbejdet, ikke samler sig på batteriet. ○ Opbevar ikke et ubrugt batteri på et sted, der udsættes for spåner og støv. ○ Før du lægger et batteri til opbevaring, skal du fjerne eventuelle spåner og støv, der sidder fast på det, og ikke opbevare det sammen med andre metalobjekter (skruer, søm, osv.).

2. Undlad at punktere batteriet med et skarpt objekt som fx

et søm, slå på det med en hammer, træde på det, kaste med det eller udsætte batteriet for voldsomme stød.

3. Undlad at anvende et tydeligt beskadiget eller deformt

en cigarettændere i biler.

7. Hvis batteriet ikke oplades helt, selv efter at den angivne

opladetid er gået, skal du øjeblikkeligt stoppe yderligere opladning.

8. Undlad at anbringe eller udsætte batteriet for høje

temperaturer eller høje tryk som fx inde i en mikroovn, et tørreapparat eller en beholder med højt tryk.

9. Hold det øjeblikkeligt væk fra åben ild, hvis der opdages

en lækage eller ubehagelig lugt.

10. Undlad at anvende det på et sted hvor der udvikles

kraftig statisk elektricitet.

11. Hvis der opstår batterilækage, ubehagelig lugt, hvis

der udvikles varme, batteriet er misfarvet eller deformt eller på nogen anden måde forekommer unormalt under brug, opladning eller opbevaring, skal du øjeblikkeligt fjerne det fra udstyret eller batteriopladeren og indstille brugen.

12. Nedsænk ikke batteriet i væsker, og lad ikke væsker

trænge ind. Indtrængen af ledende væske, som f.eks. vand, kan medføre beskadigelse og forårsage brand eller eksplosion. Opbevar batteriet på et køligt, tørt sted, væk fra brændbart materiale. Områder med ætsende gas skal undgås. 00BookCD3605DAEU.indb12400BookCD3605DAEU.indb124 2024/03/1214:31:292024/03/1214:31:29125 Dansk FORSIGTIG

Hvis du får væske, der er lækket fra batteriet, i øjnene, må du ikke gnide i øjnene, men vaske dem godt med rent vand som fx vand fra vandhanen og straks kontakte en læge. Hvis det ikke behandles, kan væsken forårsage problemer med øjnene.

2. Hvis du får væske på huden eller tøjet, skal du

øjeblikkeligt vaske det af med rigeligt rent vand som fx vand fra hanen. Det er muligt, at det kan give hudirritation.

3. Hvis du opdager rust, ubehagelig lugt, misfarvning,

deformering og/eller andre uregelmæssigheder, når du anvender batteriet for første gang, skal du undlade at anvende det og returnere det til din leverandør eller forhandler. ADVARSEL Hvis der trænger et elektrisk ledende fremmedlegeme ind i terminalen på lithium-ion-batteriet, kan batteriet kortsluttes, hvilket kan medføre brand. Ved opbevaring af lithium-ion- batteriet skal du sørge for at overholde reglerne for følgende indhold. ○ Placér ikke elektrisk ledende snavs, søm og ledninger som jern- og kobberledning i opbevaringskassen. ○ For at hindre kortslutning skal du sætte batteriet i værktøjet og sætte batteridækslet sikkert på for opbevaring, indtil du ikke længere kan se ventilatoren.

VEDRØRENDE TRANSPORT AF

LITHIUM-ION-BATTERI Ved transport af lithium-ion-batteri bedes du overholde følgende forholdsregler. ADVARSEL Giv transportfi rmaet besked om, at pakken indeholder et lithium-ion-batteri, informér fi rmaet om batteriets udgangseff ekt, og følg transportfi rmaets instruktioner, når du arrangerer transport. ○ Lithium-ion-batterier, der overstiger en udgangseff ekt på 100 Wh, betragtes som værende i fragtklassifi ceringen farligt gods og kræver særlige anvendelsesprocedurer. ○ Ved transport til udlandet skal du overholde international lovgivning samt regler og bestemmelser i det land, der transporteres til.

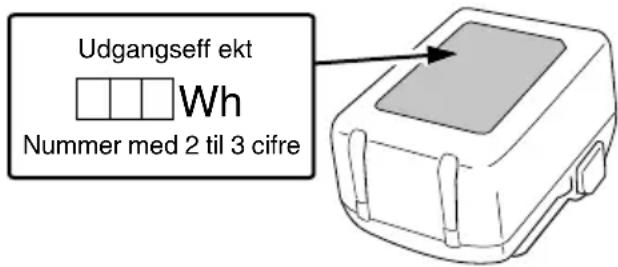

Udgangseff ekt Nummer med 2 til 3 cifre

FORHOLDSREGLER FOR USB-

ENHEDENS TILSLUTNING (KUN MED UC18YSL3 CHARGER) Når et uforudset problem opstår, kan dataene i en USB- enhed tilsluttet til dette produkt, blive ødelagt eller gå tabt. Sørg altid for at sikkerhedskopiere alle indeholdte data i USB-enheden, inden anvendelse med dette produkt. Vær venligst opmærksom på, at vores virksomhed ikke påtager sig nogen form for ansvar for data gemt på en USB- enhed, som bliver ødelagt eller går tabt, eller for skader, der kan opstå med en tilsluttet enhed. ADVARSEL ○ Før anvendelse skal du kontrollere tilslutningen af USB- kablet for defekter eller beskadigelse. Anvendelse af et defekt eller beskadiget USB-kabel kan medføre røgudvikling eller antænding. ○ Når produktet ikke anvendes, skal du dække USB- porten med gummidækslet. Ophobning af støv, osv. i USB-porten kan medføre røgudvikling eller antænding. BEMÆRK ○ Der kan være lejlighedsvis pause under USB-opladning. ○ Når en USB-enhed ikke oplades, skal du fjerne USB- enheden fra opladeren. Gør du ikke det, kan det ikke alene reducere levetiden for en USB-enhed, men også medføre uventede ulykker. ○ Det er sandsynligvis ikke muligt at oplade visse USB- enheder alt efter typen af enhed.

BETEGNELSER FOR DELE

(Fig. 1 – Fig. 30) Kontakt Kontaktlås Håndtag til skæredybde Dæksel Nedre afskærmning Bolt Skive (B) Savklinge Føringsspalte på fundament Base Låsehåndtag Fløjmøtrik på skinnebeslag LED-lampe Batteri Sekskantnøgle Håndtag Skinne Kontakt til valg af indstilling Indikatorlampe for stillemodus Indikatorkontakt for batteriniveau Indikatorlampe for batteriniveau Kontakt til belysningstilstand Indikatorlampe for belysningstilstand Stjerneskruetrækker Fladskruetrækker Krog Skrue Støvsuger Slange Slangespids Slangemonteringsport 00BookCD3605DAEU.indb12500BookCD3605DAEU.indb125 2024/03/1214:31:302024/03/1214:31:30126 Dansk Samling Skive (A) Savdæksel (B) Vingemøtrik Støvdæksel Gummihætte Savdæksel (A) Mærke på savdæksel (A) Forbindelse Geardæksel SYMBOLER ADVARSEL Det følgende viser symboler, som anvendes for maskinen. Vær sikker på, at du forstår deres betydning, inden du begynder at bruge maskinen. CD3605DA: Akku-metalsav Brugeren skal læse betjeningsvejledningen for at mindske risikoen for skader. Brug altid beskyttelsesbriller. Brug altid høreværn. Kun for EU-lande Elektrisk værktøj må ikke bortskaff es som almindeligt husholdningsaff ald! I henhold til det europæiske direktiv 2012/19/ EU om bortskaff else af elektrisk og elektronisk udstyr og gældende national lovgivning skal brugt elværktøj indsamles separat og bortskaff es på en måde, der skåner miljøet mest muligt.

Hastighed uden belastning Slå boremaskine TIL Slå boremaskine FRA Kobl batteriet fra Forbudt handling Kontakt til valg af indstilling Kontakt til belysningstilstand Altid TIL (slukker efter 2 minutter) Kun lampekontakt-TIL Altid FRA Indikatorkontakt for resterende batteri Batteri Lyser; Batteriet har over 75% af sin eff ekt tilbage. Lyser; Batteriet har omkring 50%-75% af sin eff ekt tilbage. Lyser; Batteriet har omkring 25%-50% af sin eff ekt tilbage. Lyser; Batteriet har mindre end 25% af sin eff ekt tilbage. Blinker; Batteriet er næsten tomt. Genoplad batteriet snarest muligt. Blinker; Udladning sat i bero på grund af høj temperatur. Fjern batteriet fra værktøjet, og lad det køle helt af. Blinker; Udladning sat i bero på grund af fejl eller funktionsfejl. Problemet kan være batteriet, så henvend dig til din forhandler. BEMÆRK For at undgå det batteriforbrug, der opstår, hvis du glemmer at slukke LED-lyset, går lyset automatisk ud efter ca. 2 minutter. STANDARDTILBEHØR Udover hovedenheden (1 enhed) indeholder pakken det tilbehør, der er opstillet på side 313. Der forbeholdes ret til ændringer i standardtilbehør uden varsel. 00BookCD3605DAEU.indb12600BookCD3605DAEU.indb126 2024/03/1214:31:312024/03/1214:31:31127 Dansk SPECIFIKATIONER

1. Elektrisk værktøj

(Stille-tilstand) Kapacitet Skæredybde 90° 46 mm Batteri til rådighed til dette værktøj* Multispændingsbatteri Vægt** 2,8 kg (BSL36A18X) 3,1 kg (BSL36B18X)

• Eksisterende batterier (BSL3660/3620/3626, BSL18xx- serien, osv.) kan ikke bruges sammen med dette værktøj. ** I henhold til EPTA-procedure 01/2014 BEMÆRK Grundet HiKOKI’s løbende forskning og udvikling kan specifi kationerne heri ændres uden forudgående varsel. Elektronisk kontrol ○ Rolig start ○ Overbelastningsbeskyttelse Denne beskyttelsesfunktion afbryder strømmen til motoren, hvis motoren skulle overbelastes, eller der opstår en tydelig reduktion i omdrejningshastigheden under brug. Når beskyttelsesfunktionen mod overbelastning er blevet aktiveret, kan det være, at motoren stopper. Hvis dette skulle ske, skal du slippe værktøjets kontakt og fjerne årsagerne til overbelastningen. Efter du har gjort det, kan du anvende værktøjet igen. ○ Overophedningsbeskyttelse Denne beskyttelsesfunktion afbryder strømmen til motoren og stopper el-værktøjet i tilfælde af overophedning af motoren under brug. Når beskyttelsesfunktionen mod overophedning er blevet aktiveret, kan det være, at motoren stopper. Hvis dette skulle ske, skal du slippe værktøjets kontakt og lade det køle af i nogle få minutter. Efter du har gjort det, kan du anvende værktøjet igen. ○ Beskyttelse mod kontinuerlig tung belastning Denne beskyttelsesfunktion kan medføre reduceret omdrejningstal under kontinuerlig tung belastning. Hvis den tunge belastning fortsætter, kan motoren holde op med at fungere. ○ Funktion til omskiftning af omdrejningshastighed (kraft- tilstand / stille-tilstand) (Funktion til skift mellem kraft-tilstand / stille-tilstand) Hvert tryk på tilstandsvælgerkontakten ændrer driftstilstanden. (Fig. 12) Stille-tilstand reducerer de maksimale motoromdrejninger pr. minut for eff ektivt arbejde med mindre støj. Indikatoren for stille-tilstand lyser i stille-tilstand. Når belastningen øges under stille-tilstand, skifter værktøjet automatisk til kraft-tilstand, og skifter tilbage til stille-tilstand igen når belastningen reduceres. I kraft-tilstand skiftes der ikke til stille-tilstand, selv når belastningen reduceres. BEMÆRK ○ For at aktivere tilstandsændringer skal du trykke én gang ind på kontakten, efter batteriet er sat i. ○ Undgå at udsætte kontaktpanelet for stød eller brud. Det kan føre til problemer. EKSTRA TILBEHØR (sælges separat) Savklinge af hårdt metal Klinge Spidsbredde Antal tænder Kodenr. Standardtilbehør For skæring af bløde stålmaterialer 1,45 mm 28 tænder 374352 Ekstratilbehør For skæring af materialer i rustfrit stål 1,15 mm 42 tænder 375171 For skæring af materialer i træ 1,2 mm 24 tænder 374351 ANVENDELSER Klinger Anvendelser Standardtilbehør For skæring af bløde stålmaterialer* O For skæring af forskellige bløde stålmaterialer såsom stålrør, stålkanaler (”C”-kanaler, ”L”-vinkler osv.) og aluminiumsrammer. Kan ikke anvendes til skæring af hærdede stålmaterialer. Ekstratilbehør For skæring af materialer i rustfrit stål O For skæring af materialer i rustfrit stål, såsom runde rør osv. For skæring af materialer i træ O For skæring af forskellige materialer i træ.

• Det er muligt at skære i aluminium. Når du gør det, skal du dog anvende savolie på kanten af klingen. Ekstra tilbehør kan ændres uden varsel. FORSIGTIG ○ Må ikke tilsluttes til en støvsuger ved skæring af stålmaterialer. ○ Tøm indersiden af savdækslet, når du skifter materialer til skæring. ○ Skær ikke metalplader ud efter hinanden. 00BookCD3605DAEU.indb12700BookCD3605DAEU.indb127 2024/03/1214:31:332024/03/1214:31:33128 Dansk Tabel 1 Indikationer for indikatorlampe for opladning Indikatorlampe for opladning

GRØN/LILLA) Før opladning Blinker (RØD) Lyser i 0,5 sekunder. Lyser ikke i 0,5 sekunder. (slukket i 0,5 sekunder) Sat til strømkilde Mens opladning Blinker (BLÅ) Lyser i 0,5 sekunder. Lyser ikke i 1 sekund. (slukket i 1 sekund) Batteriets kapacitet ved mindre end 50% Blinker (BLÅ) Lyser i 1 sekund. Lyser ikke i 0,5 sekunder. (slukket i 0,5 sekunder) Batteriets kapacitet ved mindre end 80% Lyser (BLÅ) Lyser vedvarende Batteriets kapacitet ved mere end 80% Opladning fuldført Lyser (GRØN) Lyser vedvarende (Kontinuerlig brummelyd: Ca. 6 sekunder) Overophedning standby Blinker (RØD) Lyser i 0,3 sekunder. Lyser ikke i 0,3 sekunder. (slukket i 0,3 sekunder) Batteriet er overophedet. Ude af stand til at oplade. (Opladning begynder, når batteriet er kølet af) Opladning er umulig Blinker hurtigt (LILLA) Lyser i 0,1 sekunder. Lyser ikke i 0,1 sekunder. (slukket i 0,1 sekunder) (Periodisk brummelyd: Ca. 2 sekunder) Funktionsfejl i batteri eller oplader (2) Vedrørende det genopladelige batteris temperaturer og opladningstid Temperaturene og opladningstiden bliver som vist i Tabel 2.

Spænding 36 V / 18 V (Automatisk skift*) Batteriets kapacitet 2,5 Ah / 5,0 Ah (Automatisk skift*) Tilgængelige trådløse produkter** Multispændingsserie, 18 V-produkt Tilgængelig oplader Glidende oplader til lithium-ion- batterier

• Værktøjet selv vil automatisk skifte over. ** Se vores generelle katalog for detaljer. OPLADNING Inden det elektriske værktøj tages i brug, oplades batteriet som følger.

1. Tilslut opladerens netkabel til kontakten.

Ved tilslutning af opladerens stik til en kontakt, blinker indikatorlampen for opladning rødt (ét blink i sekundet).

2. Sæt batteriet i opladeren.

Når et batteri sættes i opladeren, blinker indikatorlampen for opladning blåt. Når batteriet er fuldt opladet, lyser indikatorlampen for opladning grønt. (Se Tabel 1) (1) Indikation for indikatorlampe for opladning Indikationerne for indikatorlampen for opladning er som vist i Tabel 1, alt efter opladerens eller det genopladelige batteris tilstand. 00BookCD3605DAEU.indb12800BookCD3605DAEU.indb128 2024/03/1214:31:332024/03/1214:31:33129 Dansk ○ Idet det tager omtrent 3 sekunder for den indbyggede mikrocomputer at bekræfte, at batteriet opladet med UC18YSL3 er taget ud, skal du vente i mindst 3 sekunder, før du sætter det i og fortsætter opladningen. Hvis batteriet sættes i, før der er gået 3 sekunder, er det ikke sikkert, at batteriet kan oplades ordentligt.

MONTERING OG ANVENDELSE

Handling Figur Side Justering af skæredybden 9 3 Skærelinje 10 3 Betjening af kontakt 11 4 Om funktionen til valg af indstilling (*1)

Fjernelse og isætning af batteriet 17 5 Opladning 18 5 Hold værktøjet 19 5 Tilslutning til støvsuger (forhandles separat)

Opladning af USB-enhed i en stikkontakt 23-a 7 Opladning af USB-enhed og batteri i en stikkontakt 23-b 7 Sådan genoplades en USB-enhed 24 7 Efter endt opladning af USB-enhed 25 7 Valg af tilbehør ― 314

4. Frakobl opladerens netledning fra kontakten.

5. Hold godt fat om opladeren, og træk batteriet ud.

BEMÆRK Sørg for at trække batteriet ud af opladeren efter brug, og opbevar det derefter. Vedrørende elektrisk udladning i tilfælde af nye batterier osv. Idet den kemiske substans inde i nye batterier samt batterier, der ikke har været anvendt i længere tid, ikke er aktiveret, kan den elektriske udladning være lav ved brug af batterierne første og anden gang. Dette er et midlertidigt fænomen, og den tid, der normalt er påkrævet til genopladning, gendannes ved at genoplade batterierne 2 – 3 gange. Sådan forlænger du batteriernes ydeevne. (1) Genoplad batterierne, før de afl ades helt. Når du synes, at strømmen til værktøjet bliver svagere, skal du indstille brugen af værktøjet og genoplade dets batteri. Hvis du bliver ved med at anvende værktøjet og udtømme den elektriske strøm, kan du beskadige batteriet, og dets levetid forkortes. (2) Undgå genopladning ved høje temperaturer. Et genopladeligt batteri er varmt umiddelbart efter brug. Hvis et sådant batteri genoplades straks efter brug, forringes den kemiske substans inde i batteriet, og batteriets levetid forkortes. Lad batteriet ligge, og genoplad det, når det har kølet af i et stykke tid. FORSIGTIG ○ Hvis batteriet oplades, mens det er varmt efter at have ligget længe på et sted med direkte sollys, eller fordi batteriet lige har været anvendt, lyser opladerens indikatorlampe for opladning i 0,3 sekunder, hvorefter det ikke lyser i 0,3 sekunder (slukkes i 0,3 sekunder). I et sådant tilfælde skal batteriet først have lov til at køle af, hvorefter opladningen kan påbegyndes. ○ Når indikatorlampen for opladning blinker hurtigt (ved 0,2 sekunders intervaller), skal du efterse for og fjerne eventuelle fremmedlegemer i opladerens batteristik. Hvis der ikke er nogen fremmedlegemer, er det muligt, at batteriet eller opladeren ikke fungerer korrekt. Lad et autoriseret servicecenter se på problemet. Tabel 2 Oplader UC18YSL3 Batteri Batteritype Li-ion Temperaturer, hvor batteriet kan genoplades 0°C – 50°C Opladningsspænding

USB Opladningsspænding

BEMÆRK Genopladningstiden kan variere alt efter den omgivende temperatur og strømkildens spænding. 00BookCD3605DAEU.indb12900BookCD3605DAEU.indb129 2024/03/1214:31:332024/03/1214:31:33130 Dansk (*1) Om funktionen til valg af indstilling Hver gang der trykkes på kontakten til valg af indstilling, ændres driftsindstillingen. Når der er valgt stille-tilstand, begynder indikatorlampen for stille-tilstand at lyse. Stille-tilstand reducerer motorens omdrejningstal, hvilket muliggør eff ektivt arbejde med mindre støj. Hvis belastningen øges, mens motoren kører i stille- tilstand, skifter den automatisk til kraft-tilstand. Desuden vender den automatisk tilbage til stille-tilstand, hvis belastningen igen mindskes. Ved kraft-tilstand aktiveres beskyttelsesfunktionen for at reducere antallet af omdrejninger, hver gang enheden kontinuerligt belastes af tung last. Tilstand Hastighed uden belastning Kraft 3600 min

BEMÆRK ○ Indstillingen ændres kun, når der installeres et batteri, og der trækkes én gang i kontakten. ○ Den aktuelle indstilling opretholdes, selv hvis kontakten er til/fra, eller batteriet fjernes/sættes i igen. (*2) Montering af krogen Krogen kan anvendes til at hænge enheden op midlertidigt under funktionerne (Fig. 16). FORSIGTIG Krogen bør aldrig anvendes til at hænge enheden fast på dig selv. Ved anvendelse af krogen skal du sørge for, at hovedenheden ikke kan glide og falde af eller blive ustabil af vind osv. Hæng aldrig enheden i dit bælte eller dine bukser, da dette kan medføre ulykker. (*3) Efter brug af savklingen i hårdt metal kan savklinge (A) og (B) blive varme. Vær forsigtig ved håndtering af dem.

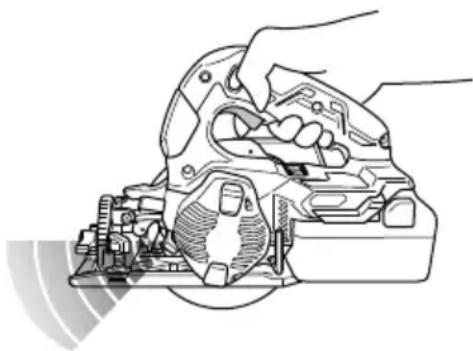

ADVARSELSSIGNALER FOR LED-

LAMPE (Fig. 31) Dette produkt har funktioner, der er designet til både at beskytte selve værktøjet og batteriet. Mens kontakten er trukket, blinker LED-lampen som beskrevet i Tabel 3, hvis nogle af beskyttelsesfunktionerne udløses under drift. Hvis nogle af beskyttelsesfunktionerne udløses, skal du følge de instruktioner, der er beskrevet under korrigerende handling. Fig. 31 Tabel 3 Beskyttelsesfunktion Overophedningsbeskyttelse Beskyttelse mod overbelastning Beskyttelse 1 mod kontinuerlig tung belastning Beskyttelse 2 mod kontinuerlig tung belastning Værktøjsstatus Motor stoppet under drift Motor stoppet under drift Motorhastigheden faldt under drift Motor stoppet under drift Status for LED- belysning 0,5 sekund 0,1 sekund Afhænger af typen af advarselssignal for LED-lampen som bruges. 0,1 sekund Belysningstilstand for displaylampen Power-tilstand: Lys slukker Lydløs tilstand: Lys tænder Power-tilstand: Lys slukker Lydløs tilstand: Lys tænder 0,5 sekund 0,1 sekund Årsag Motor ved høj temperatur Motoren er overbelastet Motoren er konstant overbelastet Fortsat drift trods advarsel om Beskyttelse 1 mod kontinuerlig tung belastning Afhjælpning Lad enheden køle helt af. LED-blinkene bør stoppe ca. 10 sekunder efter, at kontakten er sluppet. Fjern årsagen til overbelastningen. LED-blinkene bør stoppe ca. 10 sekunder efter, at kontakten er sluppet. Hvis yderligere overbelastning fortsætter over en længere periode, udløses Beskyttelse 2 mod kontinuerlig tung belastning, og enheden stopper drift. Tryk på kontakten til valg af indstilling omkring 10 sekunder efter at have sluppet kontakten for at annullere blinken, og vend tilbage til displaylampen for Kraft- tilstand. Fjern årsagen til overbelastningen, og lad enheden køle af. Tryk på tilstandsvælgerkontakten omkring 2 minutter efter at have sluppet kontakten for at annullere LED-lampens og displaylampens blinken. Fortsæt driften. 00BookCD3605DAEU.indb13000BookCD3605DAEU.indb130 2024/03/1214:31:342024/03/1214:31:34131 Dansk

BORTSKAFFELSE AF SPÅNER

ADVARSEL Ved bortskaff else af spåner, skal du sørge for, at værktøjet er slukket, og at batteriet er fjernet. FORSIGTIG ○ Ved skæring af stålmaterialer skal du sørge for at tømme aff aldsmaterialerne af, når spånerne når mærket. (Fig. 26) Varmen fra spånerne kan gøre savdækslet deformt. ○ Alt efter det materiale, der skæres, kan aff aldsmaterialet holde på varmen. Rør ikke ved aff aldsmaterialet eller savdækslet (A) og (B) med de bare hænder. BEMÆRK ○ Den samlede eff ektivitet vil falde, hvis værktøjet bruges, når savens inderside er fyldt med spåner. Sørg for at bortskaff e spånerne, inden indersiden af savdækslet er fyldt. ○ Ved bortskaff else af spånerne skal du være forsigtig med ikke at tabe spånerne ned i motoren eller batterirummet. ○ Tøm indersiden af savdækslet, når du skifter materialer til skæring. (1) Tryk på krogen under støvdækslet, åbn støvdækslet og fjern spånerne inde i savdækslet. (Fig. 26) (2) Luk støvlåget og fastgør den med krogen. ELLER (1) Pres savedækslet nedad, løsn vingemøtrikken, fjern savdækslet (A) og fjern de spåner, der er samlet inden i savdækslet. (Fig. 27) (2) Påsæt savdækslet (A) og fastgør det med vingemøtrikken. BEMÆRK Hvis der er savsmuld eller andre partikler, samlet op på indersiden af savdækslet (B), se venligst side 131 ”Rengøring af indersiden af savdækslet”.

VEDLIGEHOLDELSE OG EFTERSYN

1. Eftersyn af savklingen

Idet anvendelse af sløve savklinger forringer eff ektiviteten og medfører mulig funktionsfejl i motoren, skal du slibe eller udskifte savklingen, så snart du opdager slid.

2. Eftersyn af monteringsskruerne

Efterse regelmæssigt alle monteringsskruer, og sørg for, at de er spændt ordentligt. Hvis nogle af skruerne er løse, skal du omgående spænde dem igen. Hvis du ikke gør det, kan det medføre alvorlig fare.

3. Vedligeholdelse af motorenhed

Motorviklingen er en vigtig del af dette værktøj. Undgå beskadigelse, og vær omhyggelig med at undgå kontakt med renseolie eller vand. Støv eller partikelophobning i motoren kan medføre skader.

4. Eftersyn og vedligeholdelse af nedre afskærmning

Sørg altid for at den nedre afskærmning bevæger sig jævnt. I ethvert tilfælde af funktionsfejl, skal du straks reparere den nedre afskærmning.

5. Rengøring af indersiden af savdækslet

Kontrollér og rengør regelmæssigt savdækslet for savsmuld og andre partikler, for at sikre, at det er rent. (1) Løsn vingemøtrikken og fjern savdækslet (A). (Fig. 28) BEMÆRK Afhængigt af formen på det savblad, der anvendes, kan savdækslet (B) ikke fjernes. Hvis det er tilfældet, skal der byttes om på rækkefølge af anvisningerne for (2) og (3). (2) Løsn de tre skruer med en stjerneskruetrækker, og fjern savdækslet (B). (Fig. 29) (3) Fjern savbladet i henhold til instruktionerne anført på side 129 ”Afmontering af savklinge”. (4) Fjern spåner fra indersiden af savdækslet, spindel, spændskive og andre områder. (Fig. 30) (5) Monteres i omvendt rækkefølge. Pas på overfl aderne på spændskive, savblad og andre dele. (Fig. 30)

6. Inspektion af terminaler (værktøj og batteri)

Efterse for at sikre dig, at spåner og støv ikke har samlet sig på terminalerne. Kontrollér med mellemrum før, under og efter betjening. FORSIGTIG Fjern eventuelle spåner og støv, som måtte have samlet sig på terminalerne. Hvis du ikke gør det, kan det forårsage funktionsfejl.

7. Udvendig rengøring

Når det elektriske værktøj er snavset, kan du tørre det af med en blød, tør klud eller en klud fugtet med sæbevand. Brug ikke kloropløsning, benzin eller fortynder, da disse væsker opløser plastik.

Opbevar det elektriske værktøj og batteriet på et sted, hvor temperaturen er under 40°C, og som er udenfor børns rækkevidde. BEMÆRK Opbevaring af lithium-ion-batterier. Sørg for, at lithium-ion-batterierne er blevet ladet helt op, inden de opbevares. Længerevarende opbevaring (3 måneder eller derover) af batterier med en lille ladning kan resultere i en forringelse af ydeevnen, reducere brugstiden for batterierne væsentligt eller gøre, at batterierne ikke kan bevare en opladning. Dog kan væsentligt reduceret brugstid for batterierne muligvis genoprettes ved hjælp af gentaget opladning og brug af batterierne to til fem gange. Hvis brugstiden for batterierne er ekstremt kort på trods af gentaget opladning og brug, bør du betragte batterierne som udtjente og købe nogle nye. FORSIGTIG Ved anvendelse og vedligeholdelse af el-værktøj skal de sikkerhedsregler og standarder, som gælder i hvert enkelt land, nøje overholdes. Vigtig meddelelse angående batterier til ledningsfri elektriske værktøjer fra HiKOKI Brug altid et af vores designerede originale batterier. Vi kan ikke garantere for sikkerheden og ydelsen af vores ledningsfri elektriske værktøj ved brug af andre batterier end dem, vi har angivet, eller hvis batteriet skilles ad og ændres (som f.eks. adskillelse og udskiftning af celler eller andre indvendige dele). GARANTI Vi yder garanti på elektriske værktøjer fra HiKOKI i henhold til lovmæssige/nationale særbestemmelser alt efter land. Denne garanti dækker ikke defekter eller beskadigelse som følge af mishandling, misbrug eller normal slitage. I tilfælde af klager bedes du indsende det elektriske værktøj, samlet med det GARANTIBEVIS, der forefi ndes i slutningen af denne håndteringsvejledning, til et HiKOKI-autoriseret servicecenter. 00BookCD3605DAEU.indb13100BookCD3605DAEU.indb131 2024/03/1214:31:342024/03/1214:31:34132 Dansk FEJLFINDING Brug eftersynene i tabellen nedenfor, hvis værktøjet ikke fungerer som normalt. Hvis dette ikke løser problemet, skal du kontakte din forhandler eller et autoriseret HiKOKI-servicecenter.

1. Elektrisk værktøj

Symptom Sandsynlig årsag Afhjælpning Værktøjet kører ikke Ingen tilbageværende batteriladning Oplad batteriet. Batteriet er ikke installeret helt. Skub batteriet ind, indtil du hører et klik. Værktøjet er stoppet pludseligt Motoren er overbelastet Eliminér problemet, der forårsager overbelastning. Overbelastningsbeskyttelsen er i drift. Batteriet er overophedet. Lad batteriet køle af. Pludseligt stoppet Motoren blev konstant overbelastet. Se ”ADVARSELSSIGNALER FOR LED- LAMPE”. Motorhastigheden faldt under drift Motoren blev konstant overbelastet. Se ”ADVARSELSSIGNALER FOR LED- LAMPE”. Skærer ikke godt Savklingen er slidt eller mangler tænder. Udskift savklingen med en ny. Bolten er løs. Stram bolten ordentligt. Savklingen er monteret omvendt. Montér savklingen i den rigtige retning. Der kan ikke trækkes i kontakten Afbryderlåsen er ikke trykket nok ind. Skub afbryderlåsen helt ind. Udledningen af savsmuld er dårlig Der har samlet sig savsmuld i savdækslet. Fjern savsmuldet inde fra savdækslet. Batteriet kan ikke installeres Forsøg på at installere et andet batteri end det, der er beregnet til værktøjet. Installér et multispændingsbatteri. Information om luftbåren støj og vibration De målte værdier blev fastsat i overensstemmelse med EN62841 og erklæret i overensstemmelse med ISO 4871. Det afmålte A-vægtede lydniveau: 114 dB (A) Det afmålte A-vægtede lydtryksniveau: 106 dB (A) Usikkerhed K: 3 dB (A). Brug høreværn. De samlede vibrationsværdier (treaksiel vektorsum) bestemt i overensstemmelse med EN62841. Skæring af metal: Vibrationsudsendelsesværdi a

Den erklærede samlede vibrationsværdi og den erklærede støjemissionsværdi er blevet målt i overensstemmelse med en standardtestmetode og kan anvendes til at sammenligne et værktøj med et andet. De kan også anvendes i en foreløbig vurdering af eksponeringen. ADVARSEL ○ Vibrationen og støjemissionen under den faktiske brug af det elektriske værktøj kan afvige fra den erklærede samlede værdi, alt efter hvilke måder værktøjet anvendes på, især hvilken type arbejdsemne der behandles; og ○ For at identifi cere sikkerhedsforanstaltningerne til beskyttelse af brugeren, er der foretaget en vurdering af eksponeringen ved brug under virkelige forhold (hvor der er taget højde for alle dele af betjeningscyklen, som fx når værktøjet er slukket, og når det kører i tomgang, udover tiden, det tager, fra der trykkes på aftrækkeren). BEMÆRK Grundet HiKOKI’s løbende forskning og udvikling kan specifi kationerne heri ændres uden forudgående varsel. 00BookCD3605DAEU.indb13200BookCD3605DAEU.indb132 2024/03/1214:31:342024/03/1214:31:34133 Dansk

Symptom Sandsynlig årsag Afhjælpning Indikatorlampen for opladning blinker hurtigt lilla, og opladningen af batteriet starter ikke. Batteriet er ikke sat helt i. Sæt batteriet ordentligt i. Der sidder fremmedlegemer i batteriterminalen eller dér, hvor batteriet er monteret. Fjern fremmedlegemet. Indikatorlampen for opladning blinker rødt, og opladningen af batteriet starter ikke. Batteriet er ikke sat helt i. Sæt batteriet ordentligt i. Batteriet er overophedet. Hvis batteriet efterlades, begynder det automatisk at lade op, hvis dets temperatur falder, men dette kan nedsætte batteriets levetid. Det anbefales, at batteriet afkøles på et sted med god ventilation uden direkte sollys, før det oplades. Batteribrugstiden er kort, selvom batteriet er fuldt opladet. Batteriets levetid er opbrugt. Udskift batteriet med et nyt. Batteriet er længe om at lade op. Temperaturen i batteri, oplader eller det omgivende miljø er meget lav. Oplad batteriet indendørs eller i et andet varmere miljø. Opladerens ventilationskanaler er blokerede og overopheder dens indvendige komponenter. Undgå at blokere ventilationskanalerne. Ventilatoren kører ikke. Kontakt et autoriseret HiKOKI-servicecenter for reparation. USB-afbryderlampen er slukket, og USB-enheden er holdt med at lade op. Batteriets kapacitet er blevet lav. Udskift batteriet med et, der har resterende kapacitet. Sæt opladerens strømstik i en stikkontakt. USB-afbryderlampen slukker ikke, selvom USB- enheden er færdig med at lade op. USB-afbryderlampen begynder at lyse grønt for at indikere, at USB-opladning er mulig. Dette er ikke en funktionsfejl. Status for opladning af USB-enhed er uklar, eller det er uklart, hvorvidt opladningen af den er færdig. USB-afbryderlampen slukker ikke, selv når opladningen er færdig. Undersøg den USB-enhed, der lader op, for at bekræfte dens status for opladning. Opladningen af en USB- enhed holder pause halvt igennem opladningen. Opladeren blev sat i en stikkontakt, mens USB-enheden blev ladet op med batteriet som strømkilde. Dette er ikke en funktionsfejl. Opladeren holder en pause på omtrent 5 sekunder i USB-opladningen, når den skelner mellem strømkilder. Der blev sat et batteri i opladeren, mens USB-enheden blev ladet op med en stikkontakt som strømkilde. Opladningen af en USB- enhed holder pause halvt igennem opladningen, når batteriet og USB-enheden oplades på samme tid. Batteriet er blevet ladet helt op. Dette er ikke en funktionsfejl. Opladeren holder en pause på omtrent 5 sekunder i USB-opladningen, mens den kontrollerer, om opladningen af batteriet er gennemført. Opladningen af en USB- enhed begynder ikke, når batteriet og USB-enheden oplades på samme tid. Den resterende batterikapacitet er meget lav. Dette er ikke en funktionsfejl. Når batterikapaciteten når et bestemt niveau, starter USB-opladningen automatisk. 00BookCD3605DAEU.indb13300BookCD3605DAEU.indb133 2024/03/1214:31:352024/03/1214:31:35134 Norsk

4. Ikke kast batteriet på et bål. Hvis batteriet er brent, kan

11. Ikke bruk et grovt hjul.

22. Sagbladene må være 125 mm.

spendt fast oppned i en skrustikke. Dette er meget farlig og kan føre til en alvorlig ulykke. (Fig. 8)

Skjer dette må du lade opp batteriet med det samme.

5. Ikke koble direkte til et elektrisk uttak eller bilens

Når du kobler batteriladerens kontakt til en stikkontakt, vil ladeindikatorlampen blinke rødt (i intervaller på 1 sekund).

A. Yahagi General Manager of Validation/Service Division Koki Holdings Co., Ltd. 00BookCD3605DAEU.indb32200BookCD3605DAEU.indb322 2024/03/1214:32:502024/03/1214:32:50323 Dansk Polski EF-OVERENSSTEMMELSESERKLÆRING Vi erklærer os fuldstændige ansvarlige for, at den batteridrevne rundsav, identifi ceret ved type og specifi k identifi kationskode *1), er i overensstemmelse med alle relevante krav i direktiverne *2) og standarderne *3). Tim Sieberns, der er bemyndiget til at udarbejde den tekniske fi l er ved *4) – Se nedenfor. Erklæringen gælder produktet, der er mærket med CE.
