Вид продукт	Безжичен металорежещ трион
Марка	HiKOKI
Модел	CD3605DA
Номинално напрежение	36 V
Скорост на празен ход	3600 min⁻¹ (мощностен режим) / 2400 min⁻¹ (тих режим)
Дълбочина на рязане при 90°	46 mm
Диаметър на диска	125 mm
Тегло	2,8 kg (с BSL36A18X) – 3,1 kg (с BSL36B18X)
Съвместима батерия	Multi-volt (BSL36A18X, BSL36B18X)
Съвместимо зарядно устройство	UC18YSL3
Основни функции	Постепенен старт, защита от претоварване и прегряване, тих режим, LED осветление, електрическа спирачка, индикатор за зареждане на батерията
Ниво на шум	Акустично налягане: 106 dB(A) / Мощност: 114 dB(A)
Ниво на вибрации	2,1 m/s² (рязане на метал)
Включени аксесоари	Карбиден диск (28 зъба), шестограмен ключ, водач
Поддръжка и почистване	Редовно почистване на капака на триона, проверка на винтовете, заточване или смяна на диска
Безопасност	Долен предпазител, заключване на превключвателя, защита на батерията (прегряване, претоварване), автоматично спиране
Резервни части и ремонтопригодност	Резервни части, налични чрез оторизиран сервиз на HiKOKI
Обща информация	Гаранция съгласно националните разпоредби, покрива производствени дефекти

Често задавани въпроси - CD3605DA HiKOKI

Какъв тип батерия е съвместим с триона CD3605DA?

Трионът CD3605DA използва Multi-volt батерии на HiKOKI, модели BSL36A18X (2,5/5,0 Ah) или BSL36B18X. Старите батерии (BSL3660, серии BSL18xx) не са съвместими.

Как да смените диска на триона?

Първо извадете батерията. Използвайте включения шестограмен ключ, за да разхлабите централния болт. Натиснете заключващия механизъм на вала, за да блокирате диска, след което отвийте болта. Отстранете шайбата и диска. Монтирайте новия диск, като спазвате посоката на въртене, и го затегнете здраво.

Как да настроите дълбочината на рязане?

Разхлабете лоста за дълбочина на рязане, разположен върху корпуса. Регулирайте основата, така че дискът да излиза с няколко милиметра под детайла. Затегнете лоста преди рязане.

Трионът спира внезапно по време на употреба, какво да правя?

Това може да се дължи на претоварване или прегряване. Освободете спусъка, отстранете причината за претоварването (напр. прекалено бързо рязане) или оставете инструмента да изстине. Ако LED индикаторът мига, следвайте инструкциите в ръководството. Ако проблемът продължава, свържете се с оторизиран сервиз.

Как да използвате тихия режим?

Натиснете селектора за режим (превключвател за избор), за да превключвате между мощен и тих режим. В тих режим максималната скорост се намалява до 2400 min⁻¹, което намалява шума. Съответният светлинен индикатор се включва. Ако натоварването се увеличи, инструментът автоматично превключва обратно в мощен режим.

Как да проверите нивото на заряд на батерията?

Натиснете превключвателя на индикатора за ниво на батерията, разположен върху инструмента. LED индикаторите показват оставащия заряд: 3 индикатора = пълен, 2 = среден, 1 = слаб, мигащ = почти празен. Заредете батерията, ако е необходимо.

Мога ли да използвам прахосмукачка с този трион?

Да, трионът е оборудван с порт за закрепване на маркуч за прахосмукачка. Свържете маркуча (продава се отделно) към изхода за стружки, за да събирате отпадъците. Редовно изпразвайте капака на триона, за да поддържате ефективността.

Какви дискове за трион мога да използвам?

Използвайте само дискове с диаметър 125 mm и подходящ отвор. Стандартният включен диск е карбиден с 28 зъба за лека стомана. За неръждаема стомана използвайте диска с 42 зъба (опция). За дърво е наличен диск с 24 зъба. Никога не използвайте абразивни дискове.

Как да почистя вътрешността на капака на триона?

Извадете батерията. Разхлабете крилчатата гайка и свалете капака на триона (A). За по-задълбочено почистване свалете и капака (B), след като сте отстранили диска. Отстранете стружките с четка или прахосмукачка. Сглобете отново, като спазвате реда на частите.

Какви са основните съвети за безопасност, които трябва да спазвате?

Винаги носете защитни очила и шумозащитни слушалки. Дръжте триона с две ръце, дръжте ръцете си далеч от диска. Никога не режете, ако долният предпазител не функционира правилно. Изключете батерията преди всяка настройка или поддръжка. Уверете се, че детайлът е добре фиксиран.

РЪКОВОДСТВО ЗА ПОТРЕБИТЕЛЯ CD3605DA HiKOKI

Прочетете всички предупреждения за безопасност, инструкции, илюстрации и спецификации, предоставени с този електрически инструмент.

Неспазването на всички инструкции може да доведе до електрически удар, пожар и/или сериозни наранявания.

Запазете и съхранявайте инструкциите за последващи справки и приложение.

Терминът „електрически инструменти“, използван в предупрежденията за безопасност, се отнася до електрически инструменти, захранвани (с кабел) от мрежата, или такива с батерии (безжични).

1) Безопасност на работното място

a) Поддържайте работното място подредено и добре осветено.
Неподредени или не добре осветени работни места са предпоставка за инциденти.
b) Не използвайте електрически инструмент във взривоопасна среда, при наличие на запалими течности, газ или прах.
Електрическите инструменти произвеждат искри, които могат да доведат да възпламеняване.
с) Не позволявайте достъп на странични лица и деца при работа с електрически инструменти. Невнимание по време на работа може да доведе до загуба на контрол върху процеса.

a) Щепселите на електрическите инструменти трябва да оттоварят на типа на контактите. Никога не правете каквито и да било промени по щепселите. Не използвайте преходни щепсели за включване на заземени електрически инструменти. Щепсели, по които не са правени модификации и съответстват на контактите намаляват риска от електрически удар.

b) При работа с електрически инструменти избягвайте контакт на тялото със заземени повърхности като тръби, радиатори и хладилници. Съществува повишен риск от електрически удар, ако тялото Ви стане част от заземителния контур.

с) Не излагайте електрическите инструменти на влиянието на влага или дъжд. Попадането на влага в електрическите инструменти повишава риска от електрически удар.

d) Не нарушавайте целостта на кабелите. Никога не изключвайте електрическите уреди, като издърпвате от кабела.

Пазете кабелите от източници на топлина, от смазочни материали, остри ръбове и подвижни компоненти. Наранени или преплетени кабели повишават риска от електрически удар.

e) Когато използвате електрически уред на открито, използвайте удължител, подходящ за външни условия на работа. Използвайте кабел, подходящ за външни условия , който намалява риска от електрически удар.

f) Ако е наложително използването на електрически инструмент във влажни условия, използвайте уреди с диференциална защита (RCD) срещу утечка. Използването на диференциална защита намалява риска от електрически удар.

a) Бъдете бдителни, внимавайте в действията си и използвайте разумно електрическите инструменти.
Не използвайте електрически инструмент, когато сте изморени, или под влиянието лекарствени средства, алкохол или опиати. Всяко невнимание при работа с електрически инструменти може да доведе до сериозни наранявания.

b) Използвайте лични предпазни средства. Винаги носете защитни очила или маска. Защитните средства, като прахозащитна маска, защитни обувки с устойчива на плъзгане подметка, каска, или антифони, използвани според условията на работа , ще намалят опасността от нараняване.

с) Предотвратяване на случайно включване. Уверете се, че бутонът за старт на уреда е в изключено положение, преди да свържете електрическия инструмент към източник на захранване и/или батерия, както и преди да го вземете или пренасяте. Пренасянето на инструменти с пръст на старт бутона, или на превключвателя на захранването, носи опасност от инциденти.

d) Отстранете всички работни приставки, преди да включите уреда към захранването. Гаечен ключ или инструмент, забравен в ротационни компоненти на електрическия инструмент, може да доведе до нараняване.

e) Не се пресягайте. През цялото време трябва да имате стабилна опора и да поддържате баланс на тялото. Това осигурява по-добър контрол върху електрическите инструменти при неочаквани ситуации.

f) Носете подходящо облекло. Не носете прекалено широки дрехи или бижута. Дръжте косата и дрехите си далеч от движещите се части. Широките дрехи, бижута и дълга коса могат да бъдат захванати от подвижните компоненти.

g) Ако са осигурени устройства за присъединяване към прахоуловителни инсталации, уверете се, че са правилно присъединени. Използването на прахоуловители и циклони може да намали свързаните със замърсяването рискове.

h) Не позволявайте опитността ви, придобита от честото използване на инструменти, да ви създаде самочувствие, заради което да игнорирате принципите на безопасност при работа с инструменти. Невнимателно действие може да доведе до тежки наранявания в рамките на части от секундата.

4) Експлоатация и поддръжка на електрически инструменти

a) Не насилвайте електрическите инструменти. Използвайте подходящ електрически инструмент за съответните цели.

Подходящият електрически инструмент осигурява безопасното и по-добро извършване на работните дейности при предвидените номинални параметри.

b) Не използвайте електрическия инструмент, ако не може да бъде включен или изключен от съответния старт бутон или превключвател.

Всеки електрически инструмент, който не може да се контролира от превключвателя, е опасен и подлежи на ремонт.

с) Изключете щепсела на инструмента от източника на захранване и/или извадете батерийния пакет от инструмента, ако той позволява сваляне, преди да извършвате настройки, при смяна на приставки или при съхранение.

Тези предпазни мерки намаляват риска от случайно и нежелано включване на електрическия инструмент.

d) Съхранявайте неизползваните електрически инструменти далеч от достъп на деца и не позволявайте на лица, незапознати с начина на работа с инструментите и тези инструкции, да работят с тях.

Електрическите инструменти представляват опасност в ръцете на неопитни лица.

e) Поддържайте електроинструментите и аксесоарите. Проверявайте центровката и закрепването на подвижните части, проверявайте за повредени части, които могат да се отразят на работата на електрическите инструменти. Ако установите повреди, отстранете ги преди да използвате електрическите инструменти.

Много злополуки се дължат на лоша поддръжка на електрическите инструменти.

f) Поддържайте режещите инструменти заточени и чисти.

Правилно поддържаните режещи инструменти, с наточени режещи елементи, се управляват и контролират по-лесно.

g) Използвайте електрически инструменти, приставки и ансесоари, и т.н., съгласно тези инструкции, като вземете предвид работните условия и вида работи, които ще се извършват.

Използване на електрическите инструменти за работи, различни от тези, за които са предвидени, може да доведе до повишен риск и опасни ситуации.

h) Пазете ръкохватките и повърхностите за захващане сухи, чисти, без масло и грес.

Хлъзгавите ръкохватки и повърхности за захващане не позволяват безопасната работа и управление на инструмента в неочаквани ситуации.

5) Енсплоатация и поддръжка на електрически инструменти захранвани от батерии

a) Зареждайте уредите само със зарядните устройства, посочени от производителя.

Зарядно устройство, подходящо за един тип батерии, може да създаде риск от пожар при използване за друг тип батерии.

b) Използвайте електрическите инструменти само с определения за тях тип батерии.

Използването на друг тип батерии създава риск от нараняване и пожар.

с) Ногато не използвате батериите, те трябва да се съхраняват далеч от други метални предмети като кламери, монети, ключове, гвоздеи, винтове или други малки метални предмети, които могат да осъществят контакт между клемите им.

Контакт между клемите на батериите може да доведе от искри или пожар.

d) При неподходящи условия на съхранение, батериите могат да изтекат; избягвайте контакт. Ако случайно влезете в контакт с електролитната течност, изплакнете обилно с вода. Ако попадне електролит в очите, изплакнете обилно и потърсете медицинска помощ.

Електролитът на батериите може да причини възпаление или изгаряния.

e) Не използвайте батерия или инструмент, които са повредени или модифицирани.

Повредените или модифицирани батерии могат да имат непредвидимо поведение, което да доведе до пожар, експлозия или риск от нараняване.

f) Не излагайте батерията или инструмента на огън или на прекалено висока температура.

Излагането на огън или на температура над 130 °С може да предизвика експлозия.

g) Следвайте всички инструкции за зареждане и не зареждайте батерията или инструмента извън температурния диапазон, указан в инструкциите.

Неправилното зареждане или зареждане при температури извън определения диапазон може да повреди батерията и да увеличи риска от пожар.

6) Обслужване

a) Обслужването на електрическите инструменти трябва да се извършва само от квалифицирани сервизни работници, при използване на оригинални резервни части. Това ще гарантира безопасността при работа с електрическите инструменти.

b) Никога не обслужвайте повредени батерии. Обслужването на батериите трябва да се извършва само от производителя или от оторизираните доставчици на услуги.

ВНИМАНИЕ

Не допускайте в зоната на работа деца и възрастни хора.

Когато не използвате електрическите инструменти, съхранявайте ги далеч от достъп на деца и възрастни хора.

ПРЕДУПРЕЖДЕНИЯ ЗА БЕЗОПАСНОСТ ЗА АКУМУЛАТОРНА РЕЗАЧКА ЗА РЯЗАНЕ НА МЕТАЛ

Процедури за рязане

a) ⚠️ ОПАСНОСТ: Пазете ръцете си от зоната на рязане и острието.

Ако държите циркуляра с две ръце ще избегнете порязване.

b) Не се пресягайте под детайла, предмет на рязане с циркуляра.

Предпазителят на циркуляра не може да Ви защити от острието под детайла.

с) Регулирайте дълбочината на рязане до тази на работния детайл.

Под детайла трябва да се подава и вижда не повече от половин режеш зъб на циркуляра.

d) Никога не дръжте детайла в ръцете си или срещу крака си, докато режете. Укрепете детайла върху устойчива платформа.

Български

Укрепването на детайла е особено важно за минимизиране на наранявания по открити части от тялото, работния диск и предотвратяване на загуба на контрол.

e) Когато има вероятност режещият диск да влезе в контакт със скрити проводници, дръжте инструмента само за изолираните ръкохватки. Контакт с проводник под напрежение ще доведе до провеждане на напрежението и върху металните части на електрическия инструмент и до електрически удар за оператора

f) При надljжни разрези, използвайте водач или прав ъгъл.

Това подобрява точността и намалява вероятността от деформиране на диска.

g) Винаги използвайте диснове с подходящ размер и форма (ромбовиден или кръгъл) на отвора за работния шпиндел.

Дискове, които не отговарят на монтажните отвори на циркуляра, ще работят ексцентрично, което води до загуба на управление.

h) Никога не използвайте повредени или неподходящи дискове, шайби или болтове.

Шайбите и болтовете на диска са специално проектирани за Вашия циркуляр, за максимальна ефективност и безопасност при работа.

Предупредения и причини за „биене“ и откат.

• Откатьт е внезапна реакция на прищипан, заклещен или неподравнен диск, което води до неконтролирано излизане на диска от работния детайл по посока на оператора;
• Когато острието е заклещено или заседнало в срезния канал на дървото, то спира да се върти, а реакцията на мотора е да завърти уреда бързо назад към оператора;
• Ако дискът се окриви или разцентрова по време на рязане, задният зъб може да се забие в дървесината и да накара диска да излезе от срезния канал, или да отскочи към оператора.

Откатът е резултат от неправилно използване на циркуляра и/или неправилна процедура на рязане и може да се избегне при спазване на инструкциите, предоставени по-долу.

a) Дръжте здраво резачката, като ръцете Ви трябва да бъдат в позиция, в която могат да противодействат на откат или „биене“. Позиционирайте тялото си тана, че да бъде от която и да е страна на диска, но не и в права линия с диска. Откатът може да накара циркуляра да отскочи назад, но тези сили могат да се управляват от оператора, ако бъдат взети предпазни мерки.

b) Ногато дискът заклини, или при прекъсване на рязането по наквато и да било причина, освободете спусъна и дръжте циркуляра неподвижно в детайла, който режете, докато дискът спре напълно.

Никога не опитвайте да отстраните циркуляра от работния детайл, или да го издърпате назад докато дискът се върти, тъй като може да се получи откат.

Проверете причината и вземете мерки за да елиминирате причината за заклиняване на диска.

с) Когато възобновите отново работа с циркуляра върху работния детайл, центрирайте диска в срезния канал така, че зъбът да не запира в материала.

Ако острието на циркуляра се заклещи, то може да излезе или да даде откат от детайла при възобновяване на работа.

d) Придържайте плоскостите с големи размери за да избегнете риска от заклинване на диска и получаването на откат.
Голёмите плоскости обикновено провисват в краищата под собствената си тежест. Трябва да се поставят опори под плоскостите от двете страни, в близост до линията на срязване на плоскостта.
e) Не използвайте тъпи или повредени дискове. Незаточените или неправилно поставени дискове могат да направят тесен прорез, като повишават триенето, а дискът ще заклинва и дава откат.
f) Преди да започнете да режете се уверете, че лостът за дълбочина е застопорен.
Ако настройките се променят по време на рязане, това може да доведе до заклинване и откат на диска.
g) Бъдете особено внимателни при рязане в съществуващи стени или други зони.
Видимият ръб на диска може да прореже обекти, които да причинят откат.

Функция на долния предпазител

a) Преди употреба, проверете дали долният предпазител е затворен изцяло. Не използвайте циркуляра, ако долният предпазител не се движи свободно и не се затваря веднага. Никога не застпорявайте и не привързвайте долния предпазител в отворено положение.

Ако циркулярът бъде случайно изпуснат, долният предпазител може да се огъне.

Повдигнете долния предпазител със сгъваемата дръжка и се уверете, че се движи свободно и не опира о диска или друга част, под всички ъгли и дълбочини на рязане.

b) Проверете работата на пружината на долния предпазител. Ако предпазителят и пружината не работят добре, трябва да бъдат ремонтирани преди употреба на циркуляра.

Долният предпазител може да работи по-трудно поради повредени части, натрупване на фини отлагания или стружки.

с) Долният предпазител може да бъде ръчно прибран само за специални видове рязане, като „врязване“ и „сложно изрязване“.

Повдигнете долния предпазител, като свиете ръкохватката, а щом дискът навлезе в материала, долният предпазител трябва да бъде пуснат.

За всички други видове рязане, долният предпазител трябва да работи автоматично.

d) Винаги се уверявайте, че долният предпазител покрива острието на диска преди да поставите циркуляра на работната маса или на земята.

Незащитеното острие на диска може да стане причина за придвижване на циркуляра назад, като прореже всички предмети по пътя си.

Винаги имайте предвид необходимото допълнително време за пълното спиране на диска след натискане на бутона за изключване.

ДОПЪЛНИТЕЛНИ МЕРКИ ЗА БЕЗОПАСНОСТ

1. Не допускайте проникването на чужди тела в отвора на връзката за батериите.
2. Никога не разглобявайте презареждащите се акумулаторни батерии и зарядното.
3. Никога не давайте на късо акумулаторните батерии. Късо съединение може да причини пренапрежение и прегряване. Това може да доведе до повреда или изгаряне на батерията.

4. Отработените батерии не трябва да се изгарят. Това може да доведе до експлозия.

5. При продължителна работа инструментът може да прегрее и съответно да се стигне до повреда на двигателя и превключвателя. Оставете го, без да го използвате за около 15 минути.

6. Не поставяйте предмети върху отворите за охлаждане на зарядното устройство. Вкарването на метални или запалими преметивъв вентилационните слотове е доведе до опасност от електрически удар или ще повредят зарядното устройство.
7. Използването на изтощена батерия ще повреди зарядното устройство.
8. Върнете батериите в магазина, от който са били закупени, веднага след като цикъла на живот на презаредените батерии стане прекалено къс за да се използват. Отработените батерии не трябва да се изхвърлят.
9. Носете тапи за уши, за да предпазите ушите си по време на работа.
10. Използвайте само режещ диск с диаметър, указан на машината.
11. Не използвайте каквито и да било абразивни дискове.
12. Не използвайте деформирани или напукани дискове.
13. Не използвайте дискове, изработени от инструментална стомана.
14. Не използвайте дискове, които не отговарят на спецификацииите, дадени в тези инструкции.
15. Не спирайте дисковете чрез упражняване на страничен натиск върху тях.
16. Винаги поддържайте дисковете заточени.
17. Уверете се, че долният предпазител се движи безпрепятствено и свободно.
18. Никога не използвайте циркуляра с фиксиран в отворено положение долен предпазител.
19. Уверете се, че прибиращият механизмъм на системата на предпазителя работи добре.
20. Никога не използвайте циркуляра при насочено острие на диска нагоре или настрани.
21. Уверете се, че материалът, който ще режете, не съдържа чужди тела, като гвоздеи.
22. Диаметърът на режещите дискове трябва да бъде 125 мм.
23. Преди регулиране, обслужване или поддръжка извадете батерията.
24. Внимавайте за откат при спиране.
    Този циркулярен трион има електрическа спирачка, която се задейства при отпускане на превключвателя. При задействането на спирачката се получава лек откат, затова дръжте уреда здраво.
25. Уверете се, че източникът на напрежение, който ще използвате, отговаря на изискванията по спецификация, посочени върху инвентарната табелка.
26. Уверете се, че превключвателят е в изключено положение. Ако сложите батерията в инструмента, докато превключвателят е във включено положение, той незабавно ще започне да работи, което може да причини сериозен инцидент.

27. Избягвайте да режете в положение, при което основата е над обработвания материал.
    Когато дискът заклини, или при прекъсване на рязането по каквато и да било причина, освободете спусъка и дръжте циркуляра неподвижно в детайла, докато дискът спре напълно. Никога не опитвайте да отстраните циркуляра от работния детайл или да го дръпнете назад, докато дискът се върти, тъй като може да се получи ОТКАТ. Проверете причината и вземете мерки за да елиминирате причината за заклиняване на диска.

28. Осигурете големите плоскости, за да сведете до минимум риска от заклинване на диска и ОТКАТ. Големите плоскости обикновено провисват под собствената си тежест (Фиг. 3). Трябва да се поставят опори от двете страни на плоскостта - в близост до линията на срязване и в близост до края на плоскостта, както е показано на Фиг. 2.
    За да сведете до минимум риска от заклинване на диска и откат. Когато рязането налага циркулярът да лежи върху работния детайл, той трябва да легне върху голямата част и да се отреже малката.

29. Бъдете изключително внимателни, когато правите правоъгълни отвори в стени или други „слепи“ участьци. Режещата част на диска може да среже обекти, които да причинят ОТКАТ.
    НИКОГА не слагайте ръката или пръстите си зад циркуляра (Фиг. 4). Ако се получи откат, циркулярът може да отскочи назад над ръката ви и да причини тежка травма.
30. ПРЕДУПРЕЖДЕНИЕ: Важно е да осигурите надеждно материала и да държите здраво циркуляра, за да не изгубите контрол и да се нараните. Фиг. 5 показва обичайния начин на придържане на циркуляра.
31. В по-широката сичаст основата на циркуляра трябва да бъде върху добре осигурената част на материала, а не върху частта, която ще падне при отрязването. Например: Фиг. 6 показва ПРАВИЛНИЯ начин да се отреже краят на плоскостта, а Фиг. 7 показва ГРЕШНИЯ начин. Застопорете обработвания детайл със стеги, ако е къс или малък.
    НЕ СЕ ОПИТВАЙТЕ ДА ДЪРЖИТЕ КЪСИ ДЕТАЙЛИ С РЪКА!
32. Никога не се опитвайте да режете с циркулярния трион сложен на обратно в менгеме. Това е изключително опасно и може да доведе до сериозни инциденти (Фиг. 8).
33. Оставянето на лоста разхлабен, ще създаде много опасна ситуация. Винаги го затягайте добре.(Фиг. 9)
34. Преди операции по рязане, уверете се, какъв е материалът, който ще обработвате. Ако материалът, който ще обработвате, се очаква да генерира вреден / токсичен прах, уверете се, че торбичката на съответната очистваща система е свързана здраво към изхода за прахови частици.
    Освен това, носете маска, ако е налична.
    ○ Преди да започнете да режете, уверете се, че дискът е постигнал пълната си скорост на ротация.
    ○ Ако дискът спре, или започне да издава нетипичен шум при работа, веднага натиснете бутона ИЗКЛ.
    ○ Използване на циркуляра с диск насочен нагоре или настрани е особено опасно. Да се избягват такива нетипични начини на използване.
    О При рязане на каквито и да било материали, винаги носете предпазни очила.
    О Когато приключите с работата, извадете акумулатора.
35. След като поставите режещия диск, уверете се, че блокиращият лост е здраво затегнат и в указаната позиция.
36. Не излагайте директно окото Ви на светлина, като гледате в нея.
    Окото ще Ви заболи, ако непрекъснато е изложено на светлина.
37. Не използвайте продукта, ако уредът или клемите на батерията ( за монтаж на батерията) са деформирани.
    Поставянето на батерията може да причини късо съединение, което може да доведе до поява на дим или запалване.

Български

1. Поддържайте клемите на инструмента (за монтаж на батерията) чисти от пръст и прах.
   ○ Преди работа се уверете, че в зоната на клемите няма натрупани прах и стружки.
   ○ По време на работа се опитвайте да избегнете попадането на стружки или прах върху батерията.
   ○ При прекратяване на работа или след употреба не оставяйте инструмента на място, където може да бъде изложен на прах и стружки.
   Неспазването на това може да причини късо съединение, което може да доведе до поява на дим или запалване.
2. Винаги дръжте инструмента здраво с едната ръка върху ръчката. (Фиг. 19)
3. Винаги използвайте инструмента и батерията при температури между -5 °C и 40 °C.
4. Използвайте режещ диск, който подходда на всеки различен материал за рязане.
5. Използвайте режещ диск с посочени обороти, равни или по-високи от скоростта на въртене, показана на инструмента.

За да удължите живота на литиево-йонната батерия, тя има защитна функция за прекъсване на подаването на заряд.
В случаите 1 до 3, описани по-долу, когато използвате това изделие, дори при натискане на спусъка, моторът може да спре. Това не е в следствие на повреда, а на защитна функция.

1. Когато разрядът на батерията намалее значително, моторът спира.

В такъв случай, заредете батерията незабавно.

1. Ако инструментът е бил претоварен, моторът може да спре. В този случай, освободете спусъка и отстранете причината за претоварване. След това може да използвате уреда отново.
2. Ако батерията е прегряла при претоварване, тя може да откаже да работи.

В този случай, спрете използването й, и я оставете да се охлади. След това може да използвате уреда отново.

Освен това, моля, спазвайте следните предупреждения. ПРЕДУПРЕЖДЕНИЕ

За да предотвратите разреждане на батерията, загряване, поява на дим, запалване и експлозия, уверете се, че спазвате указанията за безопасност.

1. Уверете се, че по батерията не се натрупват прах и стружки.
   ○ Уверете се, че по батерията не се натрупват прах и стружки по време на работа.
   ○ Уверете се, че прах и стружки не се натрупват върху батерията по време на работа.
   ○ Не съхранявайте неизползваните батерии в места, където са изложени на въдействието на прах и стружки.
   ○ При съхранение на батерия, отстранете евентуално натрупани стружки и прах, като не трябва да се съхранява заедно с метални предмети (болтове, гвоздеи и др.).
2. Пазете батерията от пробиване с остри предмети като гвоздеи, от удар с чук, настъпване, или от силен физически удар.
3. Не използвайте видимо повредена или деформирана батерия.
4. Не използвайте батерията с обратен поляритет.

5. Не свързвайте батерията директно към електрически източници, или към куплунга на запалката в лека кола.

6. Не използвайте батерията за цели, различни от предназначението й.

7. Ако батерията не може да се зареди напълно, дори след като изтече препоръчвания период от време, незабавно прекратете последващи опити за зареждане.
8. Не излагайте батерията на високи температури или налягане, не поставяйте в микровълнова фурна, сушилня или контейнери под високо налягане.
9. При установяване на теч или неприятна миризма от батерията, не излагайте на въздействието на силна топлина или открити пламъци.
10. Не използвайте батерията в мета, където се генерира силно статично електричество.
11. Ако батерията тече, има неприятна миризма, загрява или се обезцвети и деформира, или ако се появят необичайни признаци при употреба, презареждане и съхранение, незабавно я отстранете от оборудването или зарядното и не я използвайте.
12. Не потапяйте батерията и не позволявайте навлизането на течности в нея. Проникването на проводими течности като например вода, може да доведе до повреди и да причини пожар или експлозия. Съхранявайте батерията на хладно и сухо място, далеч от горими и леснозапалими материали. Избягвайте атмосфери с корозивни газове.

ВНИМАНИЕ

1. Ако електролит от батерията попадне в очите, не ги търкайте, а изплакнете обилно с чиста, напр. чешмяна, вода и потърсете незабавно лекарска помощ.
   Ако не се вземат мерки, електролитьт може да причини очни проблеми.
2. Ако електролит от батерията попадне върху кожата или дрехите, незабавно измийте с чиста, напр. чешмяна, вода.
   Възможно е електролитът да причини кожно възпаление.
3. Ако при първото използване на батерията забележите ръжда, неприятен мирис, прегряване, обезцветяване, деформиране и/или други нередности, не я използвайте и я върнете на доставчика или търговеца, от който сте я закупили.

ПРЕДУПРЕЖДЕНИЕ

Ако чуждо тяло, което е проводник, попадне върху клемите на литиево-йонната батерия, тя може да даде на късо и да причини пожар. Когато съхранявате литиево-йонната батерия спазвайте следните правила за безопасност.

В кутията за съхраняване не поставяйте проводящи предмети като гвоздеи, парчета проводници и медна тел.
○ За да предотвратите късо съединение, след вкарване на батерията в електрическия инструмент поставяйте капака й така, че вентилаторът да не се вижда.

ОТНОСНО ТРАНСПОРТА НА ЛИТИЕВО-ЙОННА БАТЕРИЯ

При транспортиране на литиево-йонна батерия, моля спазвайте следните предпазни мерки.

ПРЕДУПРЕЖДЕНИЕ

Уведомете транспортната компания, че пратката съдържа литиево-йонна батерия, информирайте компанията за нейната изходна мощност и спазвайте инструкциите на транспортната компания, когато уреждате транспорта.

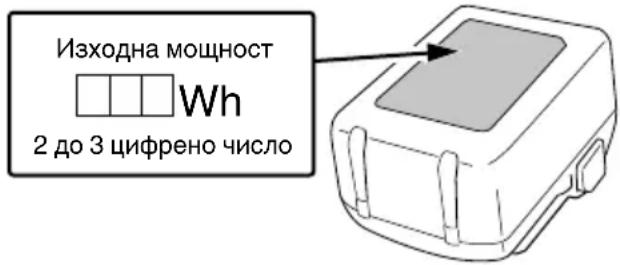

○ Литиево-йонните батерии, които надвишават изходна мощност от 100 Wh, се считат за транспортна категория Опасни стоки и изискват прилагането на специални процедури.
○ За транспортиране в чужбина трябва да спазите международните закони и правила и разпоредби на страната, до която се транспортират.

Изходна мощност Wh 2 до 3 цифreno число

ПРЕДПАЗНИ МЕРКИ ЗА СВЪРЗВАНЕ НА USB УСТРОЙСТВО (САМО СЪС ЗАРЯДНО УСТРОЙСТВО UC18YSL3)

При възникване на неочакван проблем, данните в USB устройство, свързано към този продукт, могат да бъдат повредени или загубени. Винаги осигурявайте резервно копие на всички данни, съдържащи се в USB устройството, преди използването на този продукт.

Моля, имайте предвид, че нашата компания не носи отговорност за данните, съхранени в USB устройство, които са повредени или загубени, нито за повреда, която може да възникне в него.

ПРЕДУПРЕЖДЕНИЕ

○ Преди употреба проверете свързващия USB кабел за дефекти или повреди.

Използването на дефектен или повреден USB кабел може да доведе до появата на дим или да причини запалване.

○ Когато продуктът не се използва, поставете гумения капак върху USB порта.

Натрупването на прах и други отпадъци в USB порта може да доведе до появата на дим или да причини запалване.

ЗАБЕЛЕЖКА

○ Възможно е USB зареждането да прекъсва на моменти.
Извадете USB устройството от зарядното, когато не се зарежда.

В противен случай животът на батерията на USB устройството може да се скъси, както и да се стигне до неочаквани инциденти.

Възможно е да не можете да заредите някои USB устройства, в зависимост от типа устройство.

1	Превключвател
2	Заключване на превключвателя
3	Лост за дълбочината на рязане
4	Капак
5	Долен капак
6	Болт
7	Подложна шайба (В)
8	Режещ диск
9	Направлявайте прореза на основата
10	Основа
11	Лост за застопоряване
12	Закопчалка за крилчат болт
13	LED лампа
14	Батерия
15	Шестостенен гаечен ключ
16	Ръкохватка
17	Водач
18	Режимен превключвател
19	Индикаторна лампа за безшумен режим
20	Превключвател на индикатора за батерията
21	Лампа на индикатор за нивото на батерията
22	Превключвател за режима на осветление
23	Индикаторна лампа за режима на осветление
24	Отвертка Phillips
25	Отвертка с плоска глава
26	Кука
27	Винт
28	Почистващо устройство
29	Маркуч
30	Накрайник за маркуч
31	Отвор за прикрепване на маркуча
32	Шарнир
33	Подложна шайба (А)
34	Капак на триона (В)
35	Крилчата гайка
36	Капак за прах
37	Гумена капачка
38	Капак на триона (А)
39	Маркировка на капака на резачката (А)
40	Свързване
41	Капак на скоростите

СИМВОЛИ

ПРЕДУПРЕЖДЕНИЕ

Използвани са следните символи. Уверете се, че разбирате значението им, преди използване на уреда.

	CD3605DA: Акумулаторна резачка за рязане на метал
	За да намали риска от наранявания, потребителят трябва да прочете ръководството за работа.
	Винаги носете защитни очила или маска.
	Винаги носете антифони.
	Само за страни от ECНе изхвърляйте електрически уреди заедно с битовите отпадъци!Във връзка с разпоредбите на Европейска Директива 2012/19/EC за електрическите и електронни уреди и нейното приложение съгласно националните законодателства, електрически уреди, които излизат от употреба трябва да се събират отделно и предават в специализирани пунктове за рециклиране.
V	Номинално напрежение
n_0	Скорост на празен ход
	Включване
	Изключване
	Изключете батерията
	Забранено действие
	Режимен превключвател
	Превключвател за режима на осветление
	Винаги ON (изключете след 2 минути)
	Светлина само SW-ON
	Винаги OFF
	Превключвател на индикатор за ниво на батерия

Батерия

	Свети;Остават над 75% от заряда на батерията.
	Свети;От заряда на батерията остават 50% – 75%.
	Свети;От заряда на батерията остават 25% – 50%.
	Свети;От заряда на батерията остават по-малко от 25%.
	Мига;Батерията е почти изцяло разредена.Заредете батерията при първа възможност.
	Мига;Отдаването на мощност е спряно поради високата температура. Извадете батерията от инструмента и я оставете да се охлади напълно.
	Мига;Отдаването на мощност е спряно поради повреда или неизправност. Проблемът може да бъде батерията, така че моля свържете се с търговския си представител.

ЗАБЕЛЕЖКА

За да предотвратите разряд на батерията, поради забравен светещ LED индикатор, същият автоматично изгасва след около 2 минути.

СТАНДАРТНИ АКСЕСОАРИ

В допълнение към основния комплект (1 комплект) са предоставени и аксесоарите и приставките, изброени на стр. 313.

Стандартните приставки и аксесоари са предмет на промяна без предупреждение.

ДОПЪЛНИТЕЛНИ АКСЕСОАРИ (продават се отделно)

Режещ диск на резачката от твърда сплав

	Диск	Ширина на върха	Брой зъбци	Код No
Стандартни аксесоари	За рязане на меки стоманени материали	1,45 мм	28 зъба	374352
Опционални аксесоари	За рязане на материали от неръждаема стомана	1,15 мм	42 зъба	375171
	За рязане на дървени материали	1,2 мм	24 зъба	374351

ПРИЛОЖЕНИЯ

	Дискове	Употреба
Стандартни аксесоари	За рязане на меки стоманени материали*	О За рязане на различни видове меки стоманени материали, като стоманени тръби, стоманени канали („С“ канали, „L“ ъгли и т.н.) и алуминиеви крила. Не може да се използва за рязане на закалени стоманени материали.
Опционални аксесоари	За рязане на материали от неръждаема стомана	О За рязане на неръждаеми стоманени материали като кръгли тръби и др.
	За рязане на дървени материали	О За рязане на различни видове дървени материали.

* Възможно е да се реже алуминий. Обаче, когато го правите, нанесете масло за рязане на ръба на диска.

Допълнителните аксесоари подлежат на промяна без предизвестие.

ВНИМАНИЕ

О Не използвайте почистващ препарат при рязане на стоманени материали.
○ Когато сменяте материалите, които ще бъдат изрязани, изпразнете вътрешната страна на капака на резачката.
○ Не режете последователно метални листове.

СПЕЦИФИКАЦИИ

1. Електрически инструмент

Модел CD3605DA
Напрежение 36 V
Обороти на празен ход			3600 мин-1 (Силов режим)2400 мин-1 (Тих режим)
Капацитет	Дълбочина на рязане	90°	46 мм
Батерията е налична за този инструмент*			Мултиволтова батерия
Тегло**			2,8 кг (BSL36A18X)3,1 кг (BSL36B18X)

* Съществуващите батерии (BSL3660/3620/3626, серии BSL18xx и т.н.) не могат да се използват с този инструмент.

** Съгласно ЕРТА-процедура 01/2014

ЗАБЕЛЕЖКА

Поради непрекъснатото развитие на научно-развойната програма на HiKOKI, дадените тук спецификации са предмет на промяна без уведомление.

Електронен контрол

○ Мек старт
○ Защита от претоварване

Тази защитна функция изключва захранването на двигателя, ако той се претовари или ако скоростта на въртене намалее необичайно по време на работа.

При активиране на функцията за защита от претоварване двигателят може да спре.

В този случай освободете спусъка на инструмента и отстранете причините за претоварването.

След това може да използвате инструмента отново.

○ Защита от прегряване

Тази защитна функция изключва захранването на двигателя и спира инструмента, ако двигателят прегрее по време на работа.

При активиране на функцията за защита от прегряване двигателят може да спре.

В този случай освободете спусъка на инструмента и изчакайте няколко минути да се охлади.

След това може да използвате инструмента отново.

○ Непрекъсната защита при тежко натоварване

Тази защитна функция може да доведе до намаляване на въртенето при продължително тежко натоварване. Ако тежкото натоварване продължи, двигателят може да престане да работи.

Функция за промяна на скоростта на въртене (силов/тих режим)

(Функция за превключване между силов/тих режим)

С всяко натискане на режимния превключвател се сменя работният режим. (Фиг. 12)

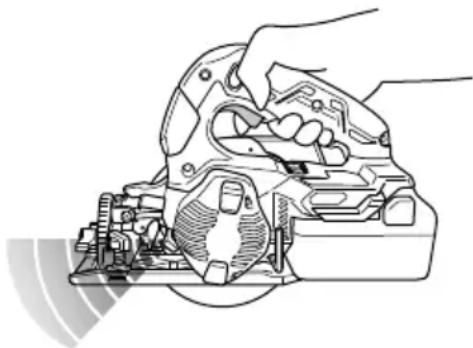

Тихият режим намалява максимальните обороти на двигателя, позволявайки ефективна работа при помалко шум.

В тих режим свети светоиндикаторът за тих режим.

Когато натоварването се увеличи по време на работа в тих режим, инструментът автоматично преминава в силов режим и се връща към тих режим, когато натоварването намалее.

Ако започнете работа в силов режим, няма да има преминаване към тих режим дори ако натоварването намалее.

ЗАБЕЛЕЖКА

○ За да разрешите смяна на режимите, натиснете ключа веднъж след поставяне на батерията.
○ Пазете контролния панел от удар или счупване. Това би създало проблеми.

1. Батерия

Модел	BSL36A18X
Напрежение	36 V / 18 V (Автоматично превключване*)
Капацитет на батерията	2,5 Ah / 5,0 Ah (Автоматично превключване*)
Налични безжични продукти**	Мултиволтови серии, 18 V продукт
Налично зарядно устройство	Плъзгащо зарядно устройство за литиево-йонни батерии

* Самият инструмент автоматично ще превключи.

** Моля, вижте нашия общ каталог за подробности.

ЗАРЕЖДАНЕ

Преди да използвате електрическият инструмент, заредете батерията както следва.

1. Свържете набела на зарядното устройство към контакт.
   Когато включите кабела на зарядното устройство в контакт, светоиндикаторът за заряд ще мига в червено (на интервали от 1 секунда).
2. Поставете батерията в зарядното устройство. Вкарайте батерията плътно в зарядното устройство, както е показано на Фиг. 18 (на страница 5).
3. Зареждане
   При поставяне на батерия в зарядното устройство, светоиндикаторът за заряд ще мига в синьо.
   Когато батерията се зареди напълно, светоиндикаторът за заряд ще свети в зелено. (Вижте Таблица 1)
   (1) Индикации на светоиндикатора за заряд Индикациите на светоиндикатора за заряд, отразяващи състоянието на зарядното устройство или акумулаторната батерия, са показани в Таблица 1.

Таблица 1

(2) Относно температурата и времето за зареждане на акумулаторната батерия Температурата и времето за зареждане ще бъдат тези, показани в Таблица 2.

Таблица 2

Зарядно			UC18YSL3
Батерия	Напрежение при зареждане		Li-ion
	Температури, при които батерията може да бъде заредена		0°C – 50°C
	Вид батерия	V	14,4		18
	Приблизително време за зареждане (при 20°C)		Серия BSL14xx		Серия BSL18xx		Мултиволтови серии
			(4 клетки)	(8 клетки)	(5 клетки)	(10 клетки)	(10 клетки)
			мин.	BSL1415S :15BSL1415 :15BSL1415X :15BSL1420 :20BSL1425 :25BSL1430C :30	BSL1430 :20BSL1440 :26BSL1450 :32BSL1460 :38	BSL1815S :15BSL1815 :15BSL1815X :15BSL1820 :20BSL1825 :25BSL1830C :30	BSL1830 :20BSL1840 :26BSL1850 :32BSL1860 :38	BSL36A18 :32BSL36A18X :32BSL36B18 :52BSL36B18X :52
USB	Напрежение при зареждане	V	5
	Заряден ток	A	2

ЗАБЕЛЕЖКА

Времето за зареждане може да варира според околната температура и източника на напрежение.

1. Разкачете захранващия кабел на зарядното устройство от контакта.

2. Хванете добре зарядното устройство и издърпайте батерията.

ЗАБЕЛЕЖКА

Уверете се, че сте извадили батерията от зарядното устройство след употреба и я запазете.

Относно електрическите разряди при нови батерии и т.н.

Тъй като вътрешният химически състав на новите батерии или батерии, които не са били ползвани дълго време, не е активиран, електрическият разряд може да е нисък при първа и втора употреба. Това е временно явление и нормалното време за зареждане щебъде възстановено, като презаредите батериите 2-3 пъти.

Как да удължите работата на батериите.

(1) Презареждайте батериите, преди да се изтощят напълно.

Когато усетите, че мощността на уреда намалява, спрете употреба и заредете батерията. Ако продължите работа с уреда и изхабите електрическия ток, батерията може да се повреди и животът ѹ ще бъде по-кратък.

(2) Избягвайте презареждане привисоки температури. Зареждаемата батерия ще бъде гореща веднага след употреба. Ако в това състояние батерията се презареди веднага след употреба, вътрешният и химически състав ще се влоши и животът на батерията ще се скъси. Оставете батерията и я заредете, след като е изстинала за известно време.

ВНИМАНИЕ

○ Ако батерията се зарежда в загрято състояние след продължително излагане на пряка слънчева светлина или след непосредствено използване, светоиндикаторът за заряд на зарядното устройство светва за 0,3 секунди и изгасва за 0,3 секунди (изключен за 0,3 секунди). В такъв случай, първо оставете батерията да се охлади и след това започнете зареждането.
○ Когато светоиндикаторът за заряд мига (на интервали от 0,2 секунди), проверете за чужди тела в конектора за батерия на зарядното устройство и ги отстранете. Ако няма чужди тела, вероятно батерията или зарядното устройство са повредени. Занесете ги в оторизиран сервисен център.
○ Тъй като са необходими около 3 секунди на вградения микрокомпютър, за да потвърди, че батерията, зарежданата с UC18YSL3 е извадена, изчакайте поне 3 секунди преди да я поставите отново и да продължите зареждането. Ако батерията бъде поставена преди да минат 3 секунди, може да не бъде заредена правилно.

Действие	Фигура	Страница
Регулиране на дълбочината на рязане	9	3
Линия на рязане 10 3
Работа на превключвателя	11	4
Относно функцията за избор на режим (*1)	12	4
Индикатор за нивото на батерията	13	4
Използване на светодиодно осветление	14	4
Поставяне на лоста (продава се отделно)	15	4
Прикрепване на куката (*2)(продава се отделно)	16	5
Отстраняване и поставяне на батерията	17	5
Зареждане 18 5
Държане на инструмента 19 5
Връзка с почистващо устройство (продава се отделно)	20	6
Демонтаж на режещия диск	21	6
Монтаж на режещия диск (*3)	22	7
Зареждане на USB устройство от електрически източник	23-a 7
Зареждане на USB устройство и батерия от електрически източник	23-b 7
Как се презарежда USB устройство	24	7
При завършване на зареждането на USB устройство	25	7
Избор на аксесоари — 314

(\*1) Относно функцията за избор на режим

При всяко натискане на превключвателя за избор на режим, режимът на работа се променя.

Тихият режим намалява максимальните обороти на двигателя, позволявайки ефективна работа при помалко шум.

Ако натоварването се увеличава, докато двигателят работи в Тих режим, режимът автоматично се променя в силов режим.

Освен това, ако натоварването намалее отново, режимът автоматично се връща на Тих.

При Силов режим, защитната функция се активира, за да намали броя на оборотите, когато уредът непрекъснато е подложен на тежко натоварване.

○ Режимът ще се промени само ако батерията е поставена и едновременно с това превключвателят е дръпнат.
○ Текущият режим ще се поддържа дори ако превключвателят е включен/изключен или ако батерията е извадена/поставена повторно.

(\*2) Прикрепване на куката

С куката можете временно да закачите инструмента по време на работа (Фиг. 16).

ВНИМАНИЕ

Никога не закачайте инструмента с куката за себе си.

Когато използвате куката, се уверете, че инструментът няма да се измъкне и да падне или да стане нестабилен от вятъра и т.н.

Никога не закачайте инструмента на колана или панталоните си, тъй като това би могло да доведе до злополуки.

(\*3)

След използване на режещия диск със заострени краища, капаците на резачката (А) и (В) могат да се нагорещят. Работете внимателно.

Този продукт включва функции, които са замислени да предпазят самия уред, както и батерията. Докато превключвателят е издърпан, ако някоя от защитните функции се задейства при работа, LED светлината ще премигва, както е объяснено в Таблица 3. Когато се задейства която и да било от предпазните функции, следвайте инструкциите, описани в действия за отстраняване на проблем.

Защитна функция	Защита от прегряване	Защита срещупретоварване	Непрекъснатазащита при тежконатоварване 1	Непрекъснатазащита при тежконатоварване 2
Състояние наинструмента	Моторът спря повреме на работа	Моторът спря повреме на работа	Скоростта на моторанамалява по време наработа	Моторът спря повреме на работа
Светодиодноосветление засъстоянието	0,5 секунди	0,1 секунди Зависи от видана светодиодниясветлинен сигнал,който се използва.	0,1 секунди
Състояние наосветлението надисплея	Режим на захранване:Осветлението е ИЗКЛ.Тих режим:Осветлението е ВКЛ.	Режим на захранване:Осветлението е ИЗКЛ.Тих режим:Осветлението е ВКЛ.	0,5 секунди	0,1 секунди
Причина Висока температурана мотора		Моторът е претоварен	Моторътнепрекъснато сепретоварва	Продължаващаработа въпрекиНепрекъснатазащита при тежконатоварване 1
Противодействие	Оставете уреда да сеохлади напълно.Светодиоднотомигане трябва даспре приблизително10 секунди следосвобождаването напревключвателя.	Отстранете причинатаза претоварването.Светодиоднотомигане трябва даспре приблизително10 секунди следосвобождаването напревключвателя.	Ако продължителнотопретоварванепродължи дълговреме, ще сезадействаНепрекъсната защитапри тежко натоварване2 и устройството щеспре да работи.Натиснете бутоназа избор на режимприблизително10 секунди следкато освободитепревключвателя, зада отмените миганетои да се върнете къмлампата за статуса надисплея.	Отстранете причинатаза претоварването иоставете устройствотода се охлади. За даотмените миганетона светодиоднаталампичка и надисплея, натиснетебутона за избор нарежим приблизително2 минути следкато освободитепревключвателя.Продължете работата.

ИЗХВЪРЛЯНЕ НА СТРУЖКИТЕ

ПРЕДУПРЕЖДЕНИЕ

Когато изхвърляте стружки, се уверете, че инструментът е изключен и че батерията е извадена.

ВНИМАНИЕ

○ При рязане на стоманени материали, не забравяйте да изпразните отпадъчния материал, когато резките достигнат маркировката. (Фиг. 26)
Топлината на стружките може да деформира капака на резачката.
В зависимост от нарязания материал, отпадъчният материал може да задържи топлината. Не докосвайте отпадъчния материал или капака на резачката (A) и (B) с голи ръце.

ЗАБЕЛЕЖНА

○ Ефективността на събiranе ще намалее, ако инструментът се използва, когато вътрешността на капака е пълна със стружки.
Уверете се, че сте изхвърлили стружките, преди вътрешността на капака на триона да се напълни.

○ Когато изхвърляте стружките, внимавайте да не ги разпилеете върху двигателя или върху модула на батерията.

○ Когато сменяте материалите, които ще бъдат изрязани, изпразнете вътрешната страна на капака на резачката.

(1) Натиснете куката под капака за прах, отворете капака за прах и изхвърлете стружките от капака на триона. (Фиг. 26)

(2) Затворете капака за прах и го фиксирайте с куката. ИЛИ

(1) Насочете капака на триона надолу, разхлабете крилчатата гайка, свалете капака на триона (А) и изхвърлете стружките, събрани в него. (Фиг. 27)

(2) Поставете обратно капака на триона (А) и го фиксирайте с крилчатата гайка.

ЗАБЕЛЕЖКА

Ако има стърготини или други частици, които са събрани по вътрешната страна на капака на триона (В), вижте страница 284 „Почистване на вътрешната част на капака на триона“.

1. Инспекция на диска

Тъй като използването на изтъпен диск намалява ефективността и затрудняват работата на мотора, заточете или подменете режещите дискове, веднага щом забележите следи от износване.

2. Инспекция на фиксиращи винтове

Редовно инспектирайте всички фиксиращи винтове и се уврете, че са добре затегнати. Ако установите разхлабен винт, незабавно го затегнете. Неспазването на горното крие рискове от злополуки и нараняване.

3. Поддръжка на мотора

Намотката на мотора е важна част от този инструмент. Избягвайте повреждане и внимавайте, за да избегнете контакт с почистващото масло или вода.

Прах или натрупване на частици в мотора може да доведе до повреда.

4. Проверка и поддръжка на долния предпазител

Винаги проверявайте дали долният предпазител се движи безпрепятствено.

В случай на неизправност, незабавно поправете долния предпазител.

5. Почистване на вътрешната част на капака на триона

Периодично проверявайте и почиствайте капака на триона, за да сте сигурни, че е чист от стружки или други частици.

(1) Разхлабете крилчатата гайкаи свалете капака на триона (А). (Фиг. 28)

ЗАБЕЛЕЖКА

В зависимост от формата на използвания режещ диск, капакът на триона (В) не може да бъде свален. В този случай, използвайте поредността от действия, описани в инструкциите за (2) и (3).

(3) Свалете режещия дискспоред указанията, посочени на страница 282 в „Демонтаж на режещия диск“.

(4) Отстранете стружките от вътрешната страна на капака на триона, шпиндела, шайбата и от другите области. (Фиг. 30)

(5) Сглобете отново по обратния ред, внимавайте за положението на шайбата, режещия диск и на другите части. (Фиг. 30)

Уверете се, че по клемите не са се събрали прах и стружки.

От време на време проверявайте преди, по време и след операцията.

ВНИМАНИЕ

Отстранете евентуално натрупани стружки и прах от клемите.

В противен случай има опасност от повреда.

7. Външно почистване

При замърсяване избършете инструмента с мека, суха кърпа или кърпа, навлажнена със сапунена вода. Не използвайте разтворители на алкохолна, бензинова основа, или разредители за бои, тъй като те ще разядат пластмасовите повърхности.

8. Съхранение

Съхранявайте инструмента и батерията при температура под 40°C на място, недостъпно за деца.

ЗАБЕЛЕЖКА

Съхранение на литиево-йонни батерии.

Уверете се, че литиево-йонните батерии са напълно заредени, преди да ги оставите за съхранение.

Продължително съхранение (3 месеца или повече) на непълно заредени батерии може да доведе до лоша работа, значително скъсяване на живота на батериите или да ги направи негодни за употреба.

Въпреки това, батерии със значително скъсен живот могат да бъдат възстановени, чрез няколкократно зареждане и пълното им разреждане от два до пет пъти.

Ако полезният живот на батерията е значително съкратен, независимо от многократното зареждане и използване, считайте батерията за износена и сменете с нова.

ВНИМАНИЕ

По време на работа и поддръжка на електрически уреди трябва да се спазват разпоредбите и стандартите за безопасност за всяка страна.

Важна информация за батерии за безжични инструменти HiKOKI

Моля, винаги използвайте нашите оригинални батерии. Не гарантираме безопасността и работата на уреда, когато се използват батерии, различни от посочените от нас, или когато са правени промени по батериите (като разглобяване и подмяна на клетките или други вътрешни компоненти).

ГАРАНЦИЯ

Предоставяме гаранция за Електрически Инструменти HiKOKI съгласно специфичните местени законодателства на съответните държави. Настоящата гаранция не покрива дефекти или повреди, причинени от неправилно или небрежно използване, както и дължащи се на обичайно износване на компонентите. В случай на рекламация, моля, изпратете Електрическият Инструмент, в неразглобен вид, с ГАРАНЦИОННАТА КАРТА, продоволствена в края на инструкциите, на оторизиран сервисен център на HiKOKI.

Информация за шумово замърсяване и вибрации

Измерените стойности отговарят на изискванията на EN62841 и съответстват на ISO 4871.

Измерено А-претеглено шумово ниво: 114 dB (A)

Измерено А-претеглена сила на звука: 106 dB (A)

Неточност K : 3 dB (A).

Носете антифони.

Общи стойности на вибрации (векторна сума) определени съгласно EN62841.

Рязане на метал:

Декларираната обща стойност на вибрациите и декларираната стойност на шумовите емисии са измерени в съответствие със стандартен метод за изпитване и могат да бъдат използвани за сравняване на един инструмент с друг.

Те могат да се използват и при предварителна оценка на експозицията.

ПРЕДУПРЕЖДЕНИЕ

○ Излъчването на вибрации и шум по време на действителната употреба на електроинструмента може да се различава от декларираната обща стойност в зависимост от начините, по които се използва инструментът, особено какъв вид детайл се обработка; и
○ Идентифициране на мерките за безопасност за оператора, въз основа оценка на въздействието при действителни условия на използване (като се вземат предвид всички елементи от работния цикъл, като периоди на включван и изключване, както и работа на празни обороти непосредствено преди и след момента на използване).

ЗАБЕЛЕЖКА

Поради непрекъснатото развитие на научно-развойната програма на HiKOKI, дадените тук спецификации са предмет на промяна без уведомление.

ОТСТРАНЯВАНЕ НА НЕИЗПРАВНОСТИ

Използвайте инспекциите в таблицата по-долу, ако инструментът не функционира нормално. Ако с това проблемът не бъде отстранен, обърнете се към вашия дилър или към оторизирания сервисен център на HiKOKI.

1. Електрически инструмент

Симптом Възможна причина Отстраняване
Уредът не работи	Няма повече енергия в акумулатора	Заредете акумулатора.
	Батерията не е напълно поставена.	Вкарайте батерията навътре, докато чуете леко щракване.
Уредът е спрял внезапно	Моторът е претоварен	Отстранете проблема, причиняващ претоварването.
	Защитата срещу претоварване е в действие.
	Акумулаторът е прегрял.	Оставете акумулатора да се охлади.
Рязко спиране	Моторът е бил претоварен непрекъснато.	Виж. „ПРЕДУПРЕДИТЕЛНИ СИГНАЛИ СЪС СВЕТОДИОДНА ЛАМПА“.
Скоростта на мотора намалява по време на работа	Моторът е бил претоварен непрекъснато.	Виж. „ПРЕДУПРЕДИТЕЛНИ СИГНАЛИ СЪС СВЕТОДИОДНА ЛАМПА“.
Не реже добре	Режещият диск е износен или има липсващ зъб.	Сменете с нов диск.
	Болтът е разхлабен.	Затегнете болта силно.
	Режещият диск е монтиран наобратно.	Монтирайте режещия диск в правилната посока.
Превключвателят не може да се издърпа	Заключването на превключвателя не е натиснато достатъчно.	Натиснете заключването на превключвателя докрай.
Изхвърлянето на дървени стърготини е лошо	В капака на триона са натрупани дървени стърготини.	Извадете дървените стърготини от капака на триона.
Батерията не може да бъде инсталирана	При опит да поставите батерия, различна от тази за инструмента.	Моля инсталирайте батерия от мултиволтов тип.

1. Зарядно устройство

Симптом Възможна причина Отстраняване
Индикаторната лампа за заряд мига бързо в лилаво, но зареждането на акумулатора не започва.	Акумулаторът не е поставен докрай.	Поставете акумулатора стабилно.
	Има чужди тела в клема на акумулатора или където акумулаторът е прикрепен.	Отстранете външните предмети.
Индикаторната лампа за заряд мига в червено, но зареждането на акумулатора не започва.	Акумулаторът не е поставен докрай.	Поставете акумулатора стабилно.
	Акумулаторът е прегрял.	Акумулаторът автоматично ще започне да се зарежда, ако температурата спадне, но това намалява живота му. Препоръчително е преди зареждане акумулаторът да се охлади на добре проветриво място, далеч от пряка слънчева светлина.
Времето на използване на акумулатора е кратко, макар и да е изцяло зареден.	Животът на акумулатора е завършил.	Заменете акумулатора с нов.
Акумулаторът се нуждае от много време за зареждане.	Температурата на акумулатора, зарядното устройство или околната среда е прекалено ниска.	Заредете акумулатора на закрито или в друга по-топла среда.
	Вентилационните канали на акумулатора са блокирани, което причинява прегряване на вътрешните компоненти.	Избягвайте блокирането на каналите.
	Охлаждащият вентилатор не работи.	Свържете се с оторизиран сервизен център на HiKOKI за поправка.
Лампата за USB захранване е изключена и USB устройството не се зарежда.	Зарядът на акумулатора е понижен.	Заменете акумулатора с друг, който има оставащ капацитет.
		Включете щепсела на зарядното устройство в електрически контакт.
Лампата на USB захранването не се изключва, въпреки че е завършило зареждането на USB устройството.	Лампата на USB захранването свети в зелено, за да покаже, че е възможно зареждането на USB.	Това не означава, че има неизправност.
Не е ясно какъв е статусът на зареждане на USB устройството и дали неговото зареждане е приключило.	Лампата за USB захранването не се изключва, дори когато захранването приключи.	Проверете USB устройството, което се зарежда, за да потвърдите неговия статус на зареждане.
Зареждането на USB устройството спира по средата.	Зарядното устройство е включено в електрически контакт, докато USB устройството се зарежда, използвайки акумулатора като източник на захранване.	Това не означава, че има неизправност. Зарядното устройство прекъсва зареждането на USB за около 5 секунди при преминаване между различни източници на захранване.
	В зарядното устройство е включен акумулатор, докато USB устройството се зарежда, използвайки електрически контакт като източник на захранване.
Зареждането на USB устройството прекъсва по средата, когато акумулаторът и USB устройството се зареждат по едно и също време.	Акумулаторът е напълно зареден.	Това не означава, че има неизправност. Зарядното устройство прекъсва USB зареждането за около 5 секунди, докато проверява дали акумулаторът е зареден успешно.
Зареждането на USB устройството не започва, когато акумулаторът и USB устройството се зареждат по едно и също време.	Оставащит капацитет на акумулатора е изключително нисък.	Това не означава, че има неизправност. Когато капацитетът на акумулатора достигне определено ниво, USB зареждането започва автоматично.

(Prevod originalnog uputstva)

OPŠTA BEZBEDNOSNA UPOZORENJA ZA ELEKTRIČNI ALAT

⚠ UPOZORENJE
