| Typ výrobku | Akumulátorová pila na kov |
| Značka | HiKOKI |
| Model | CD3605DA |
| Jmenovité napětí | 36 V |
| Otáčky naprázdno | 3600 min⁻¹ (výkonový režim) / 2400 min⁻¹ (tichý režim) |
| Hloubka řezu při 90° | 46 mm |
| Průměr kotouče | 125 mm |
| Hmotnost | 2,8 kg (s BSL36A18X) – 3,1 kg (s BSL36B18X) |
| Kompatibilní baterie | Multi-volt (BSL36A18X, BSL36B18X) |
| Kompatibilní nabíječka | UC18YSL3 |
| Hlavní funkce | Pozvolný start, ochrana proti přetížení a přehřátí, tichý režim, LED osvětlení, elektrická brzda, indikátor baterie |
| Hladina hluku | Akustický tlak: 106 dB(A) / Výkon: 114 dB(A) |
| Úroveň vibrací | 2,1 m/s² (řez kovu) |
| Dodávané příslušenství | Karbidový pilový kotouč (28 zubů), imbusový klíč, vodítko |
| Údržba a čištění | Pravidelné čištění krytu pily, kontrola šroubů, broušení nebo výměna kotouče |
| Bezpečnost | Spodní kryt, zablokování spínače, ochrana baterie (přehřátí, přetížení), automatické zastavení |
| Náhradní díly a opravitelnost | Náhradní díly dostupné prostřednictvím autorizovaného servisu HiKOKI |
| Všeobecné informace | Záruka v souladu s národními předpisy, kryje výrobní vady |
Často kladené otázky - CD3605DA HiKOKI
Dotazy uživatelů ohledně CD3605DA HiKOKI
0 otázka o tomto zařízení. Odpovězte na ty, které znáte, nebo položte vlastní.
Položte novou otázku o tomto zařízení
Stáhněte si návod pro váš Pila ve formátu PDF zdarma! Najděte svůj návod CD3605DA - HiKOKI a vezměte svůj elektronický přístroj zpět do rukou. Na této stránce jsou zveřejněny všechny dokumenty potřebné k používání vašeho zařízení. CD3605DA značky HiKOKI.
NÁVOD K OBSLUZE CD3605DA HiKOKI
Přečtěte si všechna varování, pokyny, nákresy a specifi kace dodané k tomuto nářadí.
Nedodržení kteréhokoli z následujících varování a pokynů může vést k úrazu elektrickým proudem, ke vzniku požáru anebo vážnému zranění.
Všechna varování a pokyny uschovejte pro budoucí použití.
Výrazem „elektrické nářadí“ ve všech dále uvedených varováních je myšleno jak elektrické nářadí napájené ze sítě (se šňůrou), tak i nářadí napájené z akumulátoru (bez šňůry).
1) Bezpečnost na pracovišti
a) Udržujte vaše pracoviště v čistotě a dobře osvětlené.
Nepořádek a tmavá místa na pracovišti bývají příčinou nehod.
b) Nepoužívejte elektrické nářadí v prostředí s nebezpečím výbuchu, kde se vyskytují hořlavé kapaliny, plyny nebo prach.
V elektrickém nářadí vznikají jiskry, které mohou zapálit prach nebo výpary.
c) Při používání elektrického nářadí zamezte přístupu dětí a dalších osob.
Budete-li vyrušováni, můžete ztratit kontrolu nad prováděnou činností.
2) Elektrická bezpečnost
a) Zástrčka pohyblivého přívodu elektrického nářadí musí odpovídat síťové zásuvce. Nikdy se nepokoušejte zástrčku jakkoli upravovat. S uzemněným elektrickým nářadím nikdy nepoužívejte žádné zásuvkové adaptéry.
Zástrčky, které nejsou znehodnoceny úpravami, a odpovídající zásuvky sníží nebezpečí úrazu elektrickým proudem.
b) Zabraňte kontaktu těla s uzemněnými povrchy, jako jsou trubky, radiátory, sporáky a lednice. Nebezpečí úrazu elektrickým proudem je větší, je-li vaše tělo uzemněno.
c) Nevystavujte elektrické nářadí dešti, vlhku nebo mokru. Voda, která vnikne do elektrického nářadí, zvýši nebezpečí úrazu elektrickým proudem.
d) Zacházejte správně s napájecí šňůrou. Nikdy nenoste a netahejte elektrické nářadí za šňůru ani nevytrhávejte zástrčku ze zásuvky tahem za šňůru.
Chraňte napájecí šňůru před horkem, mastnotou, ostrými hranami a pohybujícími se částmi.
Poškozené nebo zamotané šňůry zvyšují nebezpečí úrazu elektrickým proudem.
e) Je-li elektrické nářadí používáno venku, používejte prodlužovací přívod vhodný pro venkovní použití.
Používání prodlužovacího přívodu pro venkovní použití snižuje nebezpečí úrazu elektrickým proudem.
f) Pokud je použití elektrického nářadí na vlhkém místě nevyhnutelné, použijte napájení s ochranným zařízením na zbytkový proud.
Použití zařízení na zbytkový proud snižuje riziko elektrického šoku.
3) Osobní bezpečnost
a) Při používání elektrického nářadí bud'te pozorní, věnujte pozornost tomu, co právě děláte, soustřed'te se a strízlivě uvažujte.
Elektrické nářadí nepoužívejte, jste-li unavení nebo pod vlivem drog, alkoholu nebo léků.
Chvilková nepozornost při používání elektrického nářadí může způsobit vážné zranění.
b) Používejte osobní ochranné prostředky. Vždy používejte ochranu očí.
Osobní ochranné prostředky, jako je respirátor, bezpečnostní obuv s protiskluzovou podrážkou, ochranná přilba nebo ochrana sluchu, používané v příslušných podmínkách snižují možnost zranění.
c) Zabraňte neúmyslnému spouštění. Před připojením ke zdroji napájení anebo akumulátorovému zdroji či před zvedáním nebo prénášením elektrického nářadí se ujistěte, že je spínač v poloze „vypnuto“.
Přenášení elektrického nářadí s prstem na spínači nebo zapojování zástrčky se zapnutým spínačem může být příčinou úrazu.
d) Před zapnutím elektrického nářadí odstraňte všechny seřizovací nástroje nebo klíče.
Seřizovací nástroj nebo klíč, který ponecháte připevněný k rotující části elektrického nářadí, může způsobit zranění.
e) Pracujte jen tam, kam bezpečně dosáhnete. Vždy si udržujte stabilní postoj a rovnováhu.
Budete tak lépe ovládat elektrické nářadí nepředvídaných situacích.
f) Oblékejte se vhodným způsobem. Nenoste volné oděvy ani šperky. Vlasy a oděv udržujte v dostačující vzdálenosti od pohybujících se části.
Volné oděvy, šperky nebo dlouhé vlasy mohou být vtaženy do pohybujících se částí.
g) Pokud jsou k dispozici prostředky pro připojení zařízení k odsávání a sběru prachu, zajistěte, aby byla připojena a správně používána.
Použitím zařízení ke sběru prachu lze omezit nebezpečí způsobená vznikajícím prachem.
h) Nedovolte, aby díky častému používání nástroje Vaši činnost ovládla rutina, abyste neusnuli na vavřinech a nezačali ignorovat zásady bezpečnosti pro tento přístroj.
Neopatrný postup může způsobit vážné zranění ve zlomku vteřiny.
4) Používání elektrického nářadí a péče o něj
a) Nepřetěžujte elektrické nářadí. Používejte vždy správné elektrické nářadí, které je určeno pro prováděnou práci. Správné elektrické nářadí bude lépe a bezpečněji vykonávat práci, pro kterou bylo konstruováno.
b) Nepoužívejte elektrické nářadí, které nelze zapnout a vypnout spínačem.
Jakékoli elektrické nářadí, které nelze ovládat spínačem, je nebezpečné a musí být opraveno.
c) Před jakýmkoli seřizováním, před výměnou příslušenství nebo uskladněním elektrických nástrojů vždy nejprve odpojte zástrčku ze zdroje napájení anebo vyjměte baterie, pokud jsou vyjímatelné.
Tato preventivní bezpečnostní opatření snižují nebezpečí neúmyslného spuštění elektrického nářadí.
d) Nepoužívané elektrické nářadí skladujte mimo dosah dětí a nedovolte osobám, které nebyly seznámeny s nářadím nebo s těmito pokyny, aby nářadí používaly.
Elektrické nářadí je v rukou nevyškolených uživatelů nebezpečné.
e) Udržujte v pořádku elektrické nástroje a příslušenství. Kontrolujte správný vzájemný zákryt a připojení pohybujících se částí, soustřed’te se na praskliny, zlomené součásti a jakékoli další okolnosti, které mohou ohrozit funkci elektrického nástroje. Je-li nářadí poškozeno, před dalším používáním zajistěte jeho opravu.
Mnoho nehod vzniká v důsledku nedostatečně udržovaným elektrickým nářadím.
f) Udržujte řezací nástroje ostré a čisté.
Správně udržované a naostřené řezací nástroje se s menší pravděpodobností zachytí za materiál nebo se zablokují a práce s nimi se snáze kontroluje.
g) Elektrické nářadí, příslušenství, vsazené části atd. používejte v souladu s těmito pokyny a takovým způsobem, jaký byl předepsán pro konkrétní elektrické nářadí, a to s ohledem na dané pracovní podmínky a druh prováděné práce. Používání elektrického nářadí k provádění jiných činností, než pro jaké bylo určeno, může vést k nebezpečným situacím.
h) Udržujte rukojeti a povrchy pro uchopení suché, čisté a bez oleje a vazelíny.
Kluzké rukojeti a uchopovací povrchy neumožňují bezpečnou manipulaci a ovládání nářadí v neočekávaných situacích.
5) Použití nářadí na baterie a péče o ně
a) Dobíjejte pouze nabíječkou specifikovanou výrobcem.
Nabíječka, která je vhodná pro jeden typ akumulátorového zdroje, může v případě použití s jiným akumulátorovým zdrojem způsobit nebezpečí požáru.
b) Elektrické nářadí používejte výhradně se specifi kovanými akumulátorovými zdroji.
Použitím jakéhokoli jiného akumulátorového zdroje může vzniknout nebezpečí zranění a požáru.
c) Pokud akumulátorové zdroje nepoužíváte, udržujte je mimo ostatní kovové předměty, jako jsou kancelářské sponky, mince, klíče, hřebíky, šroubky či jiné drobné kovové předměty, které mohou způsobit přemostění kontaktů.
Vzájemné zkratování pólů akumulátoru může způsobit popáleniny nebo požár.
d) Při nevhodném zacházení může z akumulátoru vytékat kapalina; zabraňte kontaktu s ní. V případě náhodného kontaktu místo opláchněte vodou. Pokud kapalina vnikne do očí, vyhledejte lékařskou pomoc.
Kapalina vytékající z akumulátoru může způsobit podráždění nebo popáleniny.
e) Nepoužívejte akumulátorový zdroj nebo nástroj, který je poškozen nebo upraven.
Poškozené nebo upravené akumulátory mohou vykazovat nepředvídatelné chování, které může vést k požáru, výbuchu nebo nebezpečí zranění.
f) Nevystavujte akumulátorový zdroj ani nástroj ohni nebo nadměrné teplotě.
Vystavení ohni nebo teplotě nad 130 °C může způsobit výbuch.
g) Dodržujte všechny pokyny pro nabíjení a nenabíjejte akumulátorový zdroj ani nástroj mimo rozsah teplot uvedených v pokynech.
Nesprávný způsob nabíjení nebo nabíjení při teplotách mimo stanovený rozsah může poškodit akumulátor a zvýšit riziko požáru.
6) Servis
a) Opravy vašeho elektrického nářadí svěřte kvalifikované osobě, která bude používat identické náhradní díly.
Tímto způsobem bude zajištěna stejná roveň bezpečnosti elektrického nářadí jako před opravou.
b) Nikdy neopravujte poškozené akumulátory.
Servis akumulátorových zdrojů by měl provádět pouze výrobce nebo autorizovaní poskytovatelé služeb.
PREVENTIVNÍ OPATŘENÍ
Nedovolte přístup dětem a nemohoucím osobám.
Pokud nářadí nepoužíváte, měli byste je skladovat mimo dosah dětí a nemohoucích osob.
BEZPEČNOSTNÍ VAROVÁNÍ TÝKAJÍCÍ SE AKUMULÁTOROVÉ PILY NA ŘEZÁNÍ KOVŮ
Postupy při řezání
a) NEBEZPEČÍ: Dodržujte bezpečnou vzdálenost rukou od místa řezání a pilového listu.
Pokud obě ruce drží pilu, nemůže dojít k jejich pořezání pilovým listem.
b) Nesahejte pod zpracovávaný materiál.
Ochranný kryt vás nemůže ochránit před pilovým listem pod zpracovávaným materiálem.
c) Nastavte hloubku řezání podle tloušťky zpracovávaného materiálu.
Pod zpracovávaným materiálem by neměl být viditelný celý zub pilového listu.
d) Během řezání nikdy nedržte obráběný kus ve svých rukou nebo na noze. Zajistěte zpracovávaný materiál na stabilní podklad.
Práci je nezbytné provádět náležitým způsobem, aby se minimalizovalo ohrožení osoby, ohýbání pilového listu nebo aby nedošlo ke ztrátě kontroly nad nářadím.
e) Při provádění úkonů, během nichž může nástroj přijít do styku se skrytými vodiči, držte elektrické nářadí za odizolované uchopovací plochy.
Kontakt s vedením pod proudem může mít taktéž vliv na kovové části elektrického nářadí pod proudem a způsobit úraz elektrickým proudem.
f) Při podélném řezání vždy používejte pravítko pro podélné řezání nebo vedení příměrného pravítka.
Zvýší se tím přesnost řezání a sníží se tím pravděpodobnost ohnutí pilového listu.
g) Vždy používejte pilové listy se správnou velikostí a tvarem (kosočtvercový nebo kruhový) upínacích otvorů.
Pilové kotouče, které velikostí neodpovídají upínacímu mechanismu pily, budou mít výstředný chod a mohou způsobit ztrátu vlády nad nástrojem.
h) Nikdy nepoužívejte poškozené nebo nesprávné podložky a šroub pilového listu.
Podložky a šroub pilového listu byly speciálně konstruovány pro váš typ pily pro dosažení optimální výkonnosti a bezpečnosti práce.
Příčiny zpětného rázu a příslušná varování
- zpětný ráz je náhlá reakce na sevření, zaseknutí nebo vybočení pilového listu, která způsobí nekontrolované zvednutí pily ze zpracovávaného materiálu směrem k obsluze;
- když je pilový list pevně sevřený nebo zaseknutý zavřením řezu, list uvázne a reakce motoru vrhne nářadí zpět směrem k obsluze;
- pokud se pilový list v řezu zkroutí nebo vybočí, zuby hřbetu pilového listu se mohou zaříznout do horní plochy dřeva, což má za následek vysunutí pilového listu z řezu a jeho odskočení zpět směrem k obsluze.
Čeština
Zpětný ráz je důsledek chybného použití anebo nesprávných pracovních postupů nebo podmínek a lze se ho vyvarovat vhodnými níže uvedenými preventivními opatřeními.
a) Pilu vždy držte pevně a umístěte své paže tak, aby odolaly silám zpětného rázu. Poloha vašeho těla musí být na jedné, nebo na druhé straně pilového listu, nikoli podél pilového listu.
Zpětný ráz může způsobit, že pila odskočí zpět, ale obsluha může kontrolovat síly zpětného rázu, pokud jsou učiněna náležitá preventivní patření.
b) Když se pilový list ohýbá nebo když dojde z jakéhokoli důvodu k přerušení řezání, uvolněte vypínač a přidržte pilu bez pohybu v materiálu, dokud se pilový list zcela neuvede do klidu.
Když je pilový list v pohybu, nikdy se nepokoušejte vytáhnout pilu ze součásti nebo zatáhnout pilu dozadu, protože může dojít ke zpětnému rázu.
Zjistěte příčinu ohýbání pilového listu a proved'te nápravné opatření, aby se odstranila.
c) Když pilu znovu spouštíte ve zpracovávaném materiálu, vystřed'te pilový list v řezu tak, aby zuby pily nebyly zaříznuté v materiálu.
Pokůd se pilový list zablokuje, může se vysunout ze zpracovávaného materiálu nebo může dojít ke zpětnému rázu listu, jakmile se pila znovu uvede do chodu.
d) Rozměrné desky podložte, aby se zmenšilo na nejnižší míru riziko sevření pilového listu a jeho zpětného rázu.
Rozměrné desky mají tendenci se vlastní hmotností prohýbat. Podpěry je třeba umístit pod deskou na obou stranách v blízkosti řezání a v blízkosti hrany desky.
e) Nepoužívejte otupené nebo poškozené pilové listy. V důsledku tupých nebo nesprávným způsobem nastavených pilových listů vzniká úzký řez, což je příčinou nadměrného tření, ohýbání pilového listu a zpětného rázu.
f) Páka hloubky pilového listu musí být před zahájením řezání utažená a zajištěná.
Pokud se nastavení pilového listu při řezání posune, může to způsobit ohnutí nebo zpětný ráz.
g) Zvýšená opatrnost je potřebná při řezu do stěn nebo jiných nepřehledných míst.
Vyčnívající pilový list se může zařiznout do předmětů a způsobit zpětný ráz.
Funkce spodního ochranného krytu
a) Před každým použitím zkontrolujte, zda je náležitě uzavřený spodní ochranný kryt. Neuvádějte pilu do provozu, jestliže se spodní ochranné kryty volně nepohybují a okamžitě neuzavírají. Nikdy nezajišťujte nebo nepřipojujte spodní ochranný kryt v otevřené poloze.
Jestliže pilu nechteně upustíte, může se spodní ochranný kryt ohnout.
Zvedněte spodní ochranný kryt pomocí zatahovací páčky a zajistěte, aby se kryt volně pohyboval a nedotýkal se pilového listu nebo jakékoli jiné části ve všech úhlech a hloubkách řezání.
b) Zkontrolujte funkčnost pružiny spodního ochranného krytu. Pokud ochranný kryt a pružina nepracují správně, je třeba je před použitím opravit.
Spodní ochranný kryt může mít zpomalenou funkci v důsledku poškozených částí, lepkavých nečistot nebo vytvořených třísek.
c) Spodní ochranný kryt je třeba zatáhnout ručně pouze pro speciální druhy řezání, jako například u „zapichovacích“ a „složitých“ řezů.
Zvedněte spodní ochranný kryt pomocí zatahovací páčky, a jakmile pilový list vnikne do materiálu, spodní ochranný kryt uvolněte.
Pro všechna ostatní řezání musí spodní ochranný kryt pracovat automaticky.
d) Vždy sledujte, zda spodní ochranný kryt zakrývá pilový list před umistěním pily na pracovní stůl nebo podlahu.
Nechráněný pilový list dobíhající setrvačností způsobí, že pila se posunuje dozadu a řeže vše, co jí stojí v cestě. Zajistěte, aby se pilový list po uvolnění vypínače zastavil.
DALŠÍ BEZPEČNOSTNÍ VAROVÁNÍ
-
Nedovolte, aby se do otvoru pro připojení akumulátoru dostaly cizí předměty nebo materiál.
-
Nikdy nerozebírejte dobíjecí akumulátor a nabíječku.
-
Nikdy nezkratujte dobíjecí akumulátor. Zkrat akumulátoru způsobí prudký nárůst elektrického proudu a přehřátí. To vede ke spálení nebo poškození akumulátoru.
-
Nevhazujte akumulátor do ohně. Akumulátor může v takovém případě explodovat.
-
Při nepřetržitém používání se může tento nástroj přehřát, což může vést k poškození motoru a spínače. Nechte ho na cca 15 minut odpočinout.
-
Do větracích otvorů v nabíječce nevkládejte žádné předměty. Kovové předměty nebo hořlavý materiál vložený do větracích otvorů nabíječky představuje nebezpečí úrazu elektrickým proudem a vyústí v poškození nabíječky.
-
Použití nepoužitelného akumulátoru může poškodit nabíječku.
-
Jakmile akumulátor dosáhne konce životnosti a není možné jej již více používat, odevzdejte jej do prodejny, ve které jste jej zakoupili. Nevyhazujte vybité akumulátory.
-
Během používání nástroje noste ochranné ucpávky uší.
-
Používejte výhradně průměr břitu specifikovaný na stroji.
-
Nepoužívejte brusný disk.
-
Nepoužívejte pilové kotouče, které jsou deformované nebo prasklé.
-
Nepoužívejte pilové kotouče vyrobené z rychlořezné oceli.
-
Nepoužívejte pilové kotouče, které nesplňují parametry uvedené v těchto pokynech.
-
Nezastavujte pilové kotouče bočním tlakem na kotouč.
-
Pilové kotouče udržujte vždy naostřené.
-
Zajistěte, aby se spodní ochranný kryt pohyboval plynule a volně.
-
Nikdy nepoužívejte kotoučovou pilu, pokud je spodní ochranný kryt upevněn v otevřené poloze.
-
Ujistěte se, že zatahovací mechanismus ochranného systému rádně pracuje.
-
Nikdy nepracujte s kotoučovou pilou, pokud je pilový kotouč otočen nahoru nebo do boku.
-
Zajistěte, aby se v materiálu nenacházely žádné další předměty, například hřebíky.
-
Velikost pilových kotoučů má činit 125 mm.
-
Před prováděním jakýchkoli nastavení, servisem či údržbou vyjměte z nářadí akumulátor.
-
Dávejte pozor na zpětný ráz brzdy.
Tato kotoučová pila je vybavena elektrickou brzdou, která se spustí, když uvolníte spínač. Jelikož dochází ke zpětnému rázu, když brzda funguje, ujistěte se, že držíte hlavní část bezpečně.
-
Zkontrolujte, zda používaný zdroj napětí splňuje požadavky uvedené na štítku výrobku.
-
Ujistěte se, že je spínač v poloze VYPNUTO (OFF). Pokud je akumulátor vložen do elektrického nářadí, jehož spínač se nachází v poloze ON (ZAPNUTO), elektrické nářadí se okamžitě spustí, což může způsobit vážný úraz.
-
Vyhýbejte se řezání za situace, kdy se základna zdvihla od materiálu.
Když se pilový list zachytává v materiálu nebo když z nějakého důvodu přerušíte řezání, uvolněte vypínač a přidržte pilu bez pohybu v materiálu, dokud se pilový list zcela nezastavi. Když je pilový list v pohybu, nikdy se nepokoušejte vytáhnout pilu z materiálu nebo ji přitáhnout dozadu, protože může dojít ke ZPĚTNÉMU RÁZU. Zjistěte přičinu ohýbání pilového listu a proved'te nápravné opatření, aby se odstranila.
- Rozměrné desky podložte, aby se zmenšilo na nejnižší míru riziko skřípnutí pilového listu a jeho ZPĚTNEHO RÁZU. Rozměrné desky mají sklony se vlastní hmotností prohýbat (Obr. 3). Podpěry je třeba umístit pod desku na obou stranách v blízkosti linie řezu a v blízkosti hrany desky, jak je znázorněno na Obr. 2.
Aby se na nejnižší míru zmenšilo riziko skřípnutí pilového listu a jeho zpětného rázu. Pokud se při řezání nelze vyhnout spočinutí pily plnou vahou na obrobku, je třeba, aby pila spočívala na větším kusu a odříznut byl menší kus.
- Bud'te zvlášť opatrní při „prořezávání“ do již postavených stěn nebo jiných míst, kam nevidíte. Vyčnívající pilový list se může zaříznout do předmětů a způsobit ZPETNY RÁZ.
NIKDY nestrkejte ruce či prsty za pilu (Obr. 4). Pokud by došlo ke zpětnému rázu, pila by vám mohla snadno skočit přes ruku zpět a případně způsobit závažné poranění.
-
VAROVÁNÍ: Je důležité obrobek správně podepírat a držet pilu pevně, aby nedošlo ke ztrátě vlády nad nástrojem a následnému případnému zranění. Obr. 5 znázorňuje obvyklou oporu ruky na pile.
-
Umístěte širší část těla pily na pevně podepřenou část obrobku, a nikoli na část, která po dokončení řezu odpadne. Příklad na Obr. 6 znázorňuje SPRÁVNÝ způsob odřezávání okraje desky a na Obr. 7 NESPRÁVNY způsob. Pokud je obrobek krátký nebo malý, upněte jej syorkami.
NESNÁŽTE SE DRŽET KRÁTKÉ KUSY RUKOU!
-
Nikdy se nepokoušejte řezat s kotoučovou pilou, když ji ve svěráku držíte vzhůru nohama. To je velmi nebezpečné a může to vést k vážným nehodám (Obr. 8).
-
Pokud by páčka zůstala nezajištěná, vznikla by tím velmi nebezpečná situace. Vždy jí pečlivě upněte. (Obr. 9)
-
Před řezáním zkontrolujte materiál, který budete řezat. Pokud očekáváte, že materiál bude vytvářet škodlivý/toxický prach, přesvědčte se, že sáček na prach nebo vhodný systém na odsávání prachu je pevně připojen k vývodu prachu.
Pokud máte k dispozici protiprachovou masku, použijte i ji.
○ Před uvedením pily do chodu se přesvědčte, že pilový kotouč dosáhl maximálních otáček.
○ Pokud se při chodu pilový kotouč zastaví nebo se ozve neobvyklý zvuk, okamžitě vypněte vypínač (poloha OFF).
- Práce s kotoučovou pilou, jejíž pilový kotouč je otočen nahoru nebo do boku, je velmi nebezpečná. Vyvarujte se tohoto neobvyklého způsobu použití.
○ Při řezání materiálu vždy používejte ochranné brýle.
○ Po dokončení práce vytáhněte baterii.
-
Po upevnění pilového kotouče se znovu ujistěte, že pojistná páčka je pevně zajištěná ve stanovené poloze.
-
Nedívejte se přímo do světla.
Pokud budou vaše oči soustavně vystaveno světlu, mohly by vás bolet.
- Výrobek nepoužívejte, pokud jsou svorky nářadí nebo akumulátoru (upevnění akumulátoru) jakkoli zkřiveny.
Osazením akumulátoru by mohlo dojít ke zkratu a v jeho důsledku ke vznícení nebo k tvorbě kouře.
- Dbejte na to, aby se na svorkách nářadí (upevnění akumulátoru) nevyskytovaly kovové částečky a prach.
○ Před použitím si ověřte, že se v prostoru svorek nenahromadily kovové částečky a prach.
○ Při používání se snažte zabránit tomu, aby kovové částečky nebo prach z nářadí pronikly na akumulátor.
○ Při pozastavení provozu nebo po použití nenechávejte nářadí v místech, kde by mohlo být vystaveno ze vzduchu se snášejícím kovovým částečkám nebo prachu. V opačném případě by mohlo dojít ke zkratu a v jeho důsledku ke vznícení nebo k tvorbě kouře. - Vždy držte nástroj pevně s jednou rukou na rukojeti. (Obr. 19)
- Nástroj á akumulátor vždy používejte při teplotách mezi -5 °C a 40 °C.
- Používejte pilový list, který vyhovuje všem různým druhům řezného materiálu.
- Použijte pilový kotouč se zobrazenou rychlostí stejnou nebo vyšší než je řezná rychlost zobrazená na tomto nástroji.
UPOZORNĚNÍ K PRO LITHIUM- IONTOVÉ AKUMULÁTORY
Z důvodu prodloužení životnosti je lithium-iontový akumulátor vybaven ochrannou funkcí zastavení výkonu.
V případech 1 až 3 popsaných níže se může motor během používání tohoto výrobku zastavit, přestože držíte spínač. Nejedná se o závadu, ale o výsledek ochranné funkce.
- Jakmile dojde k vybití zbývající kapacity akumulátoru, motor se zastaví. V takovém případě akumulátor okamžitě dobijte.
- Pokud je nářadí přetíženo, motor se může zastavit. V takovém případě uvolněte spínač nářadí a odstraňte příčinu přetížení. Potom můžete nářadí znovu používat.
- Je-li akumulátor přehřátý a přetížený, může se pohon akumulátoru zastavit.
V takovém případě přestaňte akumulátor používat a nechte jej vychladnout. Potom můžete nářadí znovu používat.
Dále prosím dbejte následujících varování a upozornění.
VARÓVÁNÍ
Abyste předešli případnému úniku kapaliny z akumulátoru, vzniku tepla, emisím kouře, výbuchu a vznícení, dbejte následujících pokynů.
- Ujistěte se, že se na akumulátoru neusazují piliny a prach.
○ B šem práce kontrolujte, že na akumulátor nepadají piliny a prach.
○ Ujistěte se, že se piliny a prach padající během práce na elektrické nářadí neusazují na akumulátoru.
○ Akumulátor, který nepoužíváte, neskladujte na místě vystaveném pilinám a prachu.
○ Před uskladněním akumulátoru odstraňte veškeré piliny a prach, který na něm může být usazený, a neskladujte ho společně s kovovými předměty (šroubky, hřebíky atd.). - Nepropichujte akumulátor ostrým předmětem, například hřebíkem, nebouchejte do něj kladivem, nestoupejte na něj, neházejte jím ani jej nevystavujte silným otřesům.
- Nepoužívejte viditelně poškozený či deformovaný akumulátor.
- Nepoužívejte akumulátor obrácenou polaritou.
- Nepřipojujte jej přímo k elektrické zástrčce ani k zásuvce cigaretového zapalovače v automobilu.
- Nepoužívejte akumulátor k jinému než určenému účelu.
- Pokud se nabíjení akumulátoru nedokončí, i když uvedená doba nabíjení uplynula, ihned zastavte další nabíjení.
- Nevystavujte akumulátor působení vysokých teplot nebo vysokého tlaku, neumístujte jej např. do mikrovlnné trouby, sušičky nebo vysokotlakého zásobníku.
Čeština
- V případě zjištění úniku nebo zápachu okamžitě zajistěte bezpečnou vzdálenost od ohně.
- Nepoužívejte na místech se silnou statickou elektrinou.
- V případě úniku kapaliny, zápachu, vznikajícího tepla, ztráty barvy, deformace nebo v případě jakékoli abnormality během používání, nabíjení nebo skladování okamžitě vyjměte akumulátor z přístroje či nabíječky a přestaňte jej používat.
- Akumulátor nepotápějte ani nenechte vniknout dovnitř žádné tekutiny. Vniknutí vodivých kapalin, jako je voda, může způsobit poškození s následkem požáru nebo výbuchu. Akumulátor skladujte na chladném, suchém místě, stranou od vznětlivých a hořlavých předmětů. Je nutné se vyvarovat prostředí s žíravým plynem.
UPOZORNĚNÍ
- Pokud se kapalina unikající z akumulátoru dostane do očí, netřete si je, dobře je vymyjte čistou vodou, například vodou z vodovodu, a ihned vyhledejte lékaře.
Bez lékařského ošetření může kapalina způsobit problémy se zrakem. - Pokud se kapalina dostane do kontaktu s pokožkou či oděvem, ihned zasažená místa omyjte čistou vodou, například vodou z vodovodu.
Kapalina může způsobit podráždění kůže. - Zjistíte-li při prvním použití, že na akumulátoru je rez, vzniká zápach, přehřátí, ztráta barvy, vidíte deformaci anebo jinou abnormalitu, nepoužívejte jej a vraťte jej dodavateli či prodejci.
VAROVÁNÍ
Pokud se vodivé cizí těleso dostane do svorky lithium-iontového akumulátoru, akumulátor se může zkratovat a způsobit požár. Při skladování lithium-iontových akumulátorů se říd'te následujícími předpisy a řádně je dodržujte.
○ Neumistujte vodivé úlomky, hřebíky a vodiče, například železné a měděné dráty do krabice určené pro skladování.
○ Za účelem zabránění zkratu vložte akumulátor do nářadí nebo jej bezpečně uložte do krytu pro akumulátor tak, aby byly skryty ventilační otvory.
TÝKAJÍCÍ SE PŘEPRAVY LITHIUMIONTOVÝCH BATERIÍ
Při přepravě lithium-iontové baterie se říd'te následujícími opatřeními.
VAROVÁNÍ
Uvědomte přepravní společnost, že balení obsahuje lithiumiontovou baterii, informujte společnost o jejím výkonu a postupujte podle instrukcí přepravní společnosti při domlouvání přepravy.

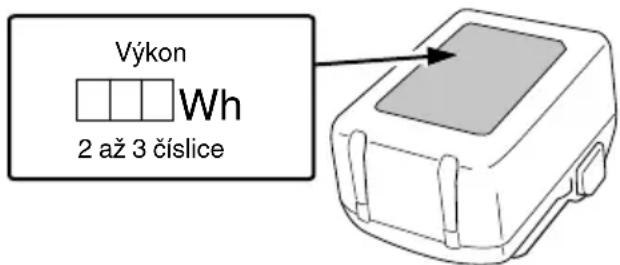

○ Lithium-ionotové baterie, jejichž výkon přesahuje 100 Wh, jsou považovány z hlediska přepravní klasfikace za nebezpečné zboží a budou vyžadovat zvláštní aplikační postupy.
○ Pro prépravu do zahraničí musíte postupovat v souladu s mezinárodním právem, předpisy a nařízeními cílové země.
Pokud se objeví nečekaný problém, může dojít k poškození či ztrátě dat na zařízení USB, které je připojené k tomuto produktu. Před použitím zařízení USB s tímto produktem si vždy zazálohujte všechna data, která se na zařízení nacházejí.
Berte prosím na vědomí, že naše společnost nenese žádnou odpovědnost za data uložená na zařízení USB, když dojde k jejich poškození nebo ztrátě, ani za jakoukoli škodu, ke které může dojít na připojeném zařízení.
VAROVÁNÍ
○ Před použitím zkontrolujte propojovací USB kabel, zda není poškozený či nemá jinou závadu.
Použití poškozeného či vadného USB kabelu může vést ke vzniku kouře nebo vznícení.
○ Když výrobek nepoužíváte, zakryjte USB vstup gumovým krytem.
Usazený prach atd. na USB vstupu může způsobit vznik kouře nebo vznícení.
POZNÁMKA
○ USB nabíjení se může čas od času pozastavit.
○ V době, kdy se USB zařízení nenabíjí, vytáhněte USB zařízení z nabíječky.
Pokud tak neučiníte, může dojít nejen ke zkrácení životnosti baterie USB zařízení, ale rovněž i k nečekaným nehodám.
○ V závislosti na jejich typu nemusí být možné nabíjet některá USB zařízení.
NÁZVY SOUČÁSTÍ (Obr. 1 – Obr. 30)
| 1 | Spínač |
| 2 | Zajištění spínače |
| 3 | Nastavovací páka hloubky řezání |
| 4 | Kryt |
| 5 | Spodní ochranný kryt |
| 6 | Šroub |
| 7 | Podložka (B) |
| 8 | Čepel pily |
| 9 | Vodicí štěrbina na základně |
| 10 | Základna |
| 11 | Zajišťovací páka |
| 12 | Křídlová matice spony vodicího prvku |
| 13 | LED světlo |
| 14 | Akumulátor |
| 15 | Imbusový klíč |
| 16 | Držadlo |
| 17 | Vodicí prvek |
| 18 | Volič režimu |
| 19 | Kontrolka tichého režimu |
| 20 | Spínač ukazatele míry nabití akumulátoru |
| 21 | Kontrolka stavu nabití baterie |
| 22 | Přepínač režimu osvětlení |
| 23 | Kontrolka režimu osvětlení |
| 24 | Křížový šroubovák |
| 25 | Plochý šroubovák |
| 26 | Háček |
| 27 | Šroub |
| 28 | Vysavač |
| 29 | Hadice |
| 30 | Koncovka hadice |
| 31 | Připojovací otvor hadice |
| 32 | Kloub |
| 33 | Podložka (A) |
| 34 | Kryt pily (B) |
| 35 | Křídlová matice |
| 36 | Kryt proti prachu |
| 37 | Gumová krytka |
| 38 | Kryt pily (A) |
| 39 | Označení krytu pily (A) |
| 40 | Spoj |
| 41 | Kryt převodovky |
SYMBOLY
VAROVÁNÍ
Následující text obsahuje symboly, které jsou použity na zařízení. Než začnete nářadí používat, ujistěte se, že rozumíte jejich významu.
 | CD3605DA: Akumulátorová pila na řezání kovů |
 | Aby se snížilo riziko zranění, uživatel si musí přečíst návod k obsluze. |
 | Vždy používejte ochranu očí. |
 | Vždy používejte ochranu sluchu. |
 | Jen pro státy EUElektrické nářadí nevyhazujte do komunálního odpadu!Podle evropské směrnice 2012/19/EUo nakládání s použitými elektrickými a elektronickými zařízeními a odpovídajících ustanovení právních předpisů jednotlivých zemí se použitá elektrická nářadí musí sbírat odděleně od ostatního odpadu a podrobit ekologicky šetrnému recyklování. |
| V | Jmenovité napětí |
| n_0 | Počet otáček při běhu naprázdno |
| I | ZAPNUTÍ |
| O | VYPNUTÍ |
 | Odpojte baterii |
 | Zakázaná akce |
 | Volič režimu |
 | Přepínač režimu osvětlení |
 | Vždy zapnuto (vypne se po 2 minutách) |
  | Světlo pouze při zapnutém spínači |
  | Vždy vypnuto |
| Spínač ukazatele zbývající kapacity akumulátoru |
Akumulátor
 | Svítí;Zbývá více než 75% kapacity akumulátoru. |
 | Svítí;Zbývá 50% – 75% kapacity akumulátoru. |
 | Svítí;Zbývá 25% – 50% kapacity akumulátoru. |
 | Svítí;Zbývá méně než 25% kapacity akumulátoru. |
 | Bliká;Akumulátor je téměř vybitý. Dobijte akumulátor co nejdříve. |
 | Bliká;Příkon se přerušil z důvodu vysoké teploty.Vyjměte akumulátor z nářadí a nechte jej plně vychladnout. |
 | Bliká;Příkon se přerušil kvůli poruše nebo závadě.Potíž může tkvět v akumulátoru, proto se prosím obraťte na svého prodejce. |
POZNÁMKA
Aby se předešlo spotřebě energie způsobené zapomenutím vypnout LED kontrolku, světlo se samo automaticky vypíná po 2 minutách.
STANDARDNÍ PŘÍSLUŠENSTVÍ
Obsah balení přístroje (1 přístroj) navíc obsahuje příslušenství uvedené na straně 313.
Standardní příslušenství podléhají změnám bez předchozího upozornění.
VOLITELNÉ PŘÍSLUŠENSTVÍ (prodává se samostatně)
Pilová čepel s karbidovými hroty
| Čepel | Šířka hrotu | Počet zubů | Kód č. | |
| Standardní příslušenství | Pro řezání měkkých ocelových materiálů | 1,45 mm | 28 zubů | 374352 |
| Volitelné příslušenství | Pro řezání nerezových materiálů | 1,15 mm | 42 zubů | 375171 |
| Pro řezání dřevěných materiálů | 1,2 mm | 24 zubů | 374351 |
POUŽITÍ
| Čepele Použití | ||
| Standardní příslušenství | Prořezání měkkých ocelových materiálů* | O Prořezání různých typů měkkých ocelových materiálů, jako jsou ocelové trubky, ocelové kanály (kanály „C“, úhly „L“ apod.) a hliníkové křídelní rámy.Nelze použít křezání temperovaných ocelových materiálů. |
| Volitelné příslušenství | Prořezání nerezových materiálů | O Prořezání nerezových materiálů, jako jsou kulatá potrubí atd. |
| Prořezání dřevěných materiálů | O Prořezání různých typů dřevěných materiálů. |
* Je možné řezat hliník. Nicméně, pokud se tak chystáte učinit, aplikujte na ostří čepele řezací olej.
Volitelná příslušenství podléhají změnám bez předchozího upozornění.
UPOZORNĚNÍ
O Pri rezání ocelových materiálů nepřipojujte k nástroji vysavač.
O Pri výměně řezaných materiálů vyčistěte vnitřek krytu pily.
○ Neřezejte v jednom kuse bez přestávky kovové desky.
SPECIFIKACE
- Elektrické nářadí
| Model | CD3605DA | ||
| Napětí | 36 V | ||
| Rychlost bez zatížení | 3600 min-1 (Výkonný režim)2400 min-1 (Tichý režim) | ||
| Kapacita | Hloubkařezání | 90° | 46 mm |
| Akumulátor dostupný prototo nářadí* | Vícevoltový akumulátor | ||
| Váha** | 2,8 kg (BSL36A18X)3,1 kg (BSL36B18X) | ||
* Stávající akumulátory (BSL3660/3620/3626, BSL18xx série atd.) nelze u tohoto nářadí použít.
** Podle metody EPTA 01/2014
POZNÁMKA
Vlivem stále pokračujícího výzkumného a vývojového programu společnosti HiKOKI mohou zde uvedené parametry podléhat změnám bez předchozího upozornění.
Elektronické ovládání
○ Měkký start
○ Ochrana proti přetížení
Tato ochranná funkce odpojí napájení motoru v případě jeho přetížení či nápadného snížení rychlosti otáčení během provozu.
Pokud dojde ke spuštění funkce ochrany proti přetížení, motor se může zastavit.
V takovém případě uvolněte spínač nářadí a odstraňte příčinu přetížení.
Potom můžete nářadí znovu používat.
○ Ochrana proti přehřátí
Tato ochranná funkce odpojí napájení motoru a zastaví elektrické nářadí v případě přehřátí motoru během provozu.
Pokud dojde ke spuštění funkce ochrany proti přehřátí, motor se může zastavit.
V takovém případě uvolněte spínač nářadí a nechte jej několik minut ochladit.
Potom můžete nářadí znovu používat.
○ Ochrana proti nepřetržité vysoké zátěži
V důsledku působení této ochranné funkce může při nepřetržité vysoké zátěži dojít k poklesu otáček. Pokud vysoká zátěž nástroje trvá, může se motor zastavit.
○ Funkce změny rychlosti otáčení (výkonný režim / tichý režim)
(Funkce spínače výkonného režimu / tichého režimu)
Každým stisknutím přepínače režimu se změní provozní režim. (Obr. 12)
Tichý režim snižuje nejvyšší otáčky motoru a umožňuje účinnou práci za nižšího hluku.
Kontrolka tichého režimu během jeho trvání svítí.
Pokud dojde během tichého režimu k nárůstu zátěže, nástroj se automaticky přepne do výkonného režimu a zpět do tichého se vrátí, až zátěž klesne.
Ve výkonném režimu nedojde k žádnému přepnutí do tichého režimu, ani když zátěž klesne.
POZNÁMKA
○ Pro aktivaci změn režimu, zatáhněte za přepínač jednou po osazení baterie.
Neudeřte do panelu přepínače, ani jej nerozbijte. Mohlo by dojít k potížím.
- Akumulátor
| Model | BSL36A18X |
| Napětí | 36 V / 18 V(automatické přepínání*) |
| Kapacita akumulátoru | 2,5 Ah / 5,0 Ah(automatické přepínání*) |
| Dostupné bezdrátové výrobky** | Vícevoltová série, výrobek 18 V |
| Dostupná nabíječka | Výsuvná nabíječka na lithium-iontové akumulátory |
* Nářadí samotné se automaticky přepne.
** Podrobnosti naleznete v obecném katalogu.
NABÍJENÍ
Před použitím elektrického nářadí nabijte akumulátor dle níže uvedených pokynů.
-
Připojte napájecí kabel nabíječky do elektrické sítě. Po připojení zástrčky nabíječky do zásuvky se červeně rozbliká kontrolka nabíjení (bude blikat v 1 sekundových intervalech).
-
Vložte akumulátor do nabíječky. Akumulátor vložte pevně do nabíječky tak, jak je ukázáno na Obr. 18 (na straně 5).
-
Nabíjení Při vložení baterie do nabíječky bude kontrolka nabíjení blikat modře. Když je baterie zcela nabitá, kontrolka nabíjení se rozsvítí zeleně. (viz Tabulka 1)
(1) Signalizace kontrolky nabíjení Kontrolka nabíjení signalizuje stav nabíječky nebo nabíjecí baterie tak, jak je uvedeno v Tabulce 1.
Tabulka 1
| Signalizace kontrolky nabíjení | ||||
| Kontrolka nabíjení (ČERVENÁ / MODRÁ / ZELENÁ / PURPUROVÁ) | Před nabíjením | Bliká (ČERVENÁ) | Svítí 0,5 sekundy. Nesvítí po dobu 0,5 sekundy. (vypne se na 0,5 sekundy) | Připojeno do zdroje napájení |
| Během nabíjení | Bliká (MODRÁ) | Svítí 0,5 sekundy. Nesvítí po dobu 1 sekundy. (vypnutá po dobu 1 sekundy) | Kapacita baterie činí méně než 50% | |
| Bliká (MODRÁ) | Svítí 1 sekundu. Nesvítí po dobu 0,5 sekundy. (vypne se na 0,5 sekundy) | Kapacita baterie činí méně než 80% | ||
| Svítí (MODRÁ) | Stále svítí | Kapacita baterie činí více než 80% | ||
| Nabíjení dokončeno | Svítí (ZELENÁ) | Stále svítí(Nepřetržitý zvuk bzučáku: asi 6 sekund) | ||
| Pohotovostní režim při přehřátí | Bliká (ČERVENÁ) | Svítí 0,3 sekundy. Nesvítí po dobu 0,3 sekundy. (vypne se na 0,3 sekundy) | Akumulátor je přehřátý. Nelze nabíjet. (nabíjení bude zahájeno po vychladnutí akumulátoru) | |
| Nelze nabíjet | Bliká (PURPUROVÁ) | Svítí 0,1 sekundy. Nesvítí 0,1 sekundy. (vypne se na 0,1 sekundy)(Přerušovaný zvuk bzučáku: asi 2 sekundy) | Závada na akumulátoru nebo nabíječce | |
(2) Informace o teplotách a době nabíjení nabíjecí baterie Teploty a doba nabíjení jsou uvedeny v Tabulce 2.
Tabulka 2
| Nabíječka | UC18YSL3 | ||||||
| Akumulátor | Typ baterie | Li-ion | |||||
| Rozmezí teplot pro nabíjení | 0°C - 50°C | ||||||
| Nabíjecí napětí V | 14,4 18 | ||||||
| Doba nabíjení cca. (při 20°C) | min. | Řada BSL14xx Řada BSL18xx | (5 článků) | (10 článků) | Vícevoltová série | ||
| (4 články) | (8 článků) | ||||||
| BSL1415S :15BSL1415 :15BSL1415X :15BSL1420 :20BSL1425 :25BSL1430C :30 | BSL1430 :20BSL1440 :26BSL1450 :32BSL1460 :38 | BSL1815S :15BSL1815 :15BSL1815X :15BSL1820 :20BSL1825 :25BSL1830C :30 | BSL1830 :20BSL1840 :26BSL1850 :32BSL1860 :38 | BSL36A18 :32BSL36A18X :32BSL36B18 :52BSL36B18X :52 | |||
| USB | Nabíjecí napětí V | 5 | |||||
| Nabíjecí proud | A | 2 | |||||
POZNÁMKA
Doba nabíjení se může měnit podle okolní teploty a napájecího napětí.
4. Odpojte napájecí kabel nabíječky ze sítě.
5. Pevně držte nabíječku a vytáhněte akumulátor.
POZNÁMKA
Ujistěte se, že jste po nabití vyjmuli akumulátor z nabíječky a poté jej uložte.
Ohledně vybití v případě nových akumulátorů, apod.
Při prvním a druhém použití může být elektrický výboj nízký, protože nejsou aktivovány vnitřní chemické látky nových akumulátorů a akumulátorů, které nebyly po delší dobu používány. Toto je dočasný stav a normalní čas vyžadovaný k nabíjení se obnoví poté, co se akumulátor 2-3 krát dobije.
Jak zařídit delší výkon akumulátorů.
(1) Nabijte akumulátory předtím, než se úplně vybijí.
Pokud máte pocit, že se výkon nástroje snižuje, zastavte práci s nástrojem a dobijte akumulátor. Pokud budete pokračovat v používání nástroje a dojde k vybití elektrické energie, může dojít k poškození akumulátoru a zkrátí se jeho životnost.
(2) Vyvarujte se nabíjení při vysokých teplotách.
Dobijecí akumulátor bude po skončení provozu horký. Pokud je akumulátor dobit ihned po použití, zhorší se stav jeho vnitřních chemických látek a zkrátí se jeho životnost.
Nechte akumulátor chvíli vychladnout a pak ho dobijte.
UPOZORNĚNÍ
○ Pokud je baterie nabíjena zahřátá, protože byla po dlouhou dobu vystavena přímému slunečnímu záření nebo protože byla právě používána, kontrolka nabíjení na nabíječce se na 0,3 sekundy rozsvítí a zhasne na 0,3 sekundy (vypne se na 0,3 sekundy). V takovém případě nechte akumulátor nejprve vychladnout a poté zahajte nabíjení.
○ Pokud kontrolka prudce bliká (v intervalech 0,2 sekundy), zkontrolujte, zda nejsou v konektoru baterie v nabíječce cizí předměty, a pokud ano, odstraňte je. Pokud uvnitř nejsou žádné cizí předměty, pravděpodobně se jedná o poruchu akumulátoru nebo nabíječky. Obraťte se na autorizované servisní středisko.
○ Protože vestavěnému mikropočítači trvá přibližně 3 sekundy, než potvrdí, že akumulátor nabíjený pomocí UC18YSL3 je vyjmutý, vyčkejte alespoň 3 sekundy, než jej vložíte zpět a budete pokračovat v nabíjení. Pokud akumulátor znovu vložíte během těchto 3 sekund, pravděpodobně se řádně nenabije.
MONTÁŽ A PROVOZ
| Činnost | Obrázek | Strana |
| Úprava hloubky řezu | 9 | 3 |
| Řezací linka | 10 | 3 |
| Činnost spínače | 11 | 4 |
| Podrobnosti o funkci volby režimu(*1) | 12 | 4 |
| Ukazatel zbývající kapacity akumulátoru | 13 | 4 |

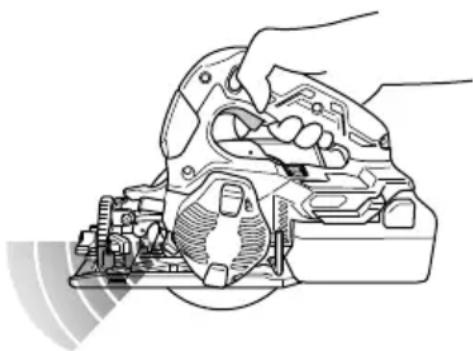

| Použití LED světla | 14 | 4 |
| Nasazení vodicí lišty (prodává se samostatně) | 15 | 4 |
| Připevnění háčku (*2) (prodává se samostatně) | 16 | 5 |
| Vyjmutí a vložení akumulátoru | 17 | 5 |
| Nabíjení | 18 | 5 |
| Držení nástroje | 19 | 5 |
| Připojení k vysavači (prodává se samostatně) | 20 | 6 |
| Demontáž pilového ostří (*3) | 21 | 6 |
| Montáž pilového ostří | 22 | 7 |
| Nabíjení USB zařízení z elektrické zásuvky | 23-a | 7 |
| Nabíjení USB zařízení a akumulátoru z elektrické zásuvky | 23-b | 7 |
| Jak nabít US zařízeníPo dokončení nabíjení USB zařízení 257 | 24 | 7 |
| Výběr příslušenství — 314 |
(\*1) Podrobnosti o funkci volby režimu
Při každém stisknutí voliče režimu se změní provozní režim.
Při volbě tichého režimu se rozsvítí jeho kontrolka.
Tichý režim snižuje nejvyšší otáčky motoru a umožnuje účinnou práci za nižšího hluku.
Pokud se za chodu motoru v tichém režimu zátěž zvýší, automaticky přejde do výkonného režimu.
A pokud zátěž opět poklesne, automaticky se do tichého režimu vrátí.
V výkonném režimu se aktivuje funkce ochrany, aby se snížil počet otáček v momentě, kdy je zařízení nepřetržitě vystaveno vysoké zátěži.
| Režim | Počet otáček při běhu naprázdno |
| Výkonný 3600 min | -1 |
| Tichý 2400 min | -1 |
POZNÁMKA
○ K přepnutí režimu dojde pouze po osazení baterie a jednom povytažení spínače.
○ Aktuální režim zůstane zachován i při zapnutí/vypnutí spínače nebo při vyjmutí/opětovném vložení baterie.
(\*2) Připevnění háčku
Háček lze použít k dočasnému pověšení přístroje během práce (Obr. 16).
UPOZORNĚNÍ
Nikdy nepoužívejte háček k pověšení přístroje na sebe. Při použití háčku se ujistěte, že hlavní jednotka nesklouzne, nespadne, ani nebude nestabilní při závanu větru apod.
Nikdy nevěšte přístroj na svůj opasek nebo kalhoty, neboť by mohlo dojít k nehodě.
(\*3)
Po použití hrotu čepele pily se mohou kryty pily (A) a (B) zahřát. Bud'te při manipulaci opatrní.
VAROVNÉ SIGNÁLY LED KONTROLKY (Obr. 31)
Tento produkt obsahuje funkce, které jsou navrženy, aby chránily samotný nástroj, ale také baterii. Zatímco je spínač povytažen, pokud jsou spuštěny jakékoli bezpečnostní funkce během provozu, LED kontrolka bude blikat dle popisu v tabulce 3. Pokud se spustí kterákoliv z bezpečnostních funkcí, pokračujte podle instrukcí popsanych v části o nápravných opatřeních.
| Ochranná funkce | Ochrana proti přehřátí | Ochrana proti přetížení | Ochrana proti nepřetržité vysoké zátěži 1 | Ochrana proti nepřetržité vysoké zátěži 2 |
| Stav nástroje | Motor se během provozu zastavil | Motor se během provozu zastavil | Rychlost motoru během provozu poklesla | Motor se během provozu zastavil |
| Stav LED kontrolek | 0,5 sekund | 0,1 sekund | Závisí na použitém typu výstražného signálu LED kontrolky. | 0,1 sekund |
| Stav kontrolky na displeji | Režim výkonu: Nesvítí Tichý mód: Svítí | Režim výkonu: Nesvítí Tichý mód: Svítí | 0,5 sekund | 0,1 sekund |
| Příčina | Vysoká teplota motoru | Motor je přetížený | Motor je nepřetržitě přetížený | Pokračujte v provozu navzdory varování ohledně Ochrany proti nepřetržité vysoké zátěži 1 |
| Protiopatření | Nechte jednotku zcela vychladnout. Po uvolnění spínače by blikající LED kontrolka měla zhasnout přibližně za 10 sekundy. | Odstraňte příčinu přetížení. Po uvolnění spínače by blikající LED kontrolka měla zhasnout přibližně za 10 sekundy. | Pokud bude přetížení pokračovat po delší dobu, bude aktivována Ochrana proti nepřetržité vysoké zátěži 2 a přístroj se zastaví. Stisknutím voliče režimu přibližně 10 sekund po uvolnění spínače zrušíte blikání a kontrolka začne opět signalizovat výkonný režim. | Odstraňte příčinu přetížení a nechte přístroj vychladnout. Stisknutím přepínače režimu přibližně na 2 minuty po uvolnění spínače zrušíte blikání LED kontrolky a kontrolky na displeji. Pokračujte v práci. |
ODSTRAŇOVÁNÍ TŘÍSEK
VAROVÁNÍ
Při odstraňování třísek se ujistěte, že je nástroj vypnutý a že je baterie vyjmuta.
UPOZORNĚNÍ
○ Při řezání ocelových materiálů nezapomeňte vyčistit odpadní materiál, když odřezky dosáhnou úrovně značky. (Obr. 26)
Teplo z odřezků může zdeformovat kryt pily.
- V závislosti na řezaném materiálu může odpadní materiál uchovávat teplo. Nedotýkejte se odpadního materiálu nebo víka pily (A) a (B) holýma rukama.
POZNÁMKA
○ Účinnost sběru se snižuje, pokud je nástroj používán, když je vnitřek krytu pily plný třísek.
Ujistěte se, že třísky odstraníte předtím, než je kryt pily plný.
○ Pří odstraňování třísek dbejte na to, aby nedošlo k vysypání třísek do motoru nebo do držáku baterie.
O Pří výměně řezaných materiálů vyčistěte vnitřek krytu pily.
(1) Stiskněte háček pod krytem proti prachu, otevřete kryt proti prachu a odstraňte třísky uvnitř krytu pily. (Obr. 26)
(2) Zavřete kryt proti prachu a zajistěte jej pomocí háčku. NEBO
(1) Nasměrujte kryt pily směrem dolů, uvolněte křídlovou matici, vyjměte kryt pily (A) a odstraňte třísky nashromážděné v krytu pily. (Obr. 27)
(2) Nasad'te zpět kryt pily (A) a zajistěte jej krídlovou maticí.
POZNÁMKA
Pokud se na vnitřní straně krytu pily (B) nashromáždily piliny nebo jiné částice, podívejte se prosím na stranu 214 „Čištění vnitřku krytu pily“.
ÚDRŽBA A KONTROLA
1. Kontrola pilového kotouče
Protože túpý pilový kotouč snižuje efektivitu a může způsobit poruchy motoru, naostřete nebo vyměňte pilový kotouč, jakmile zjistíte, že je opotřebený.
2. Kontrola montážních šroubů
Pravidelně kontrolujte všechny montážní šrouby a zajistěte, aby byly řádně utaženy. Pokud jsou jakékoli šrouby uvolněné, okamžitě je dotáhněte. Pokud tak neučiníte, vystavujete se vážnému nebezpečí.
3. Údržba motoru
Vinutí motoru je důležitou součástí tohoto nástroje. Chraňte jej před poškozením a dávejte pozor, aby nepřišlo do styku s čisticím olejem nebo s vodou.
Nahromadění prachu nebo jiných částeček v motoru může vést k jeho poškození.
4. Kontrola a údržba spodního ochranného krytu
Vždy se přesvědčte, že se spodní ochranný kryt pohybuje hladce.
V případě jakékoli poruchy spodní ochranný kryt okamžitě opravte.
5. Čištění vnitřku krytu pily
Pravidelně kontrolujte a čistěte, aby bylo zaručeno, že je kryt pily bez pilin a jiných částic.
(1) Povolte křídlovou matici a vyjměte kryt pily (A). (Obr. 28)
POZNÁMKA
V závislosti na tvaru používaného pilového kotouče může být nemožné vyjmout kryt pily (B). Pokud tomu tak je, obraťte pořadí pokynů pro kroky (2) a (3).
(2) Povolte tři šrouby pomocí šroubováku Phillips a vyjměte kryt pily (B). (Obr. 29)
(3) Výjměte pilový kotouč podle pokynů uvedených na straně 212 „Demontáž pilového ostří“.
(4) Odstraňte třísky zevnitř krytu pily, vřetena, podložky a dalších míst. (Obr. 30)
(5) Vše znovu namontujte v opačném pořadí, přičemž dbejte na orientaci podložky, pilového kotouče a dalších částí. (Obr. 30)
6. Kontrola svorek (nářadí i akumulátoru)
Zkontrolujte, že se na svorkách nenahromadily kovové částečky a prach.
Příležitostně totéž kontrolujte před, během a po práci s nářadím.
UPOZORNĚNÍ
Odstraňte veškeré kovové částečky nebo prach, které se mohou nahromadit na svorkách.
Pokud tak neučiníte, může dojít k selhání.
7. Údržba povrchu
Pokud je přístroj znečištený, otřete jej měkkým suchým hadříkem nebo hadříkem navlhčeným v mýdlové vodě. Nepouživejte rozpouštědla s obsahem chlóru, benzin ani ředidlo, jelikož tyto látky rozpouštějí umělé hmoty.
8. Skladování
Elektrické nářadí a akumulátor skladujte na místě s teplotou nižší než 40°C a mimo dosah dětí.
POZNÁMKA
Skladování lithium-iontových akumulátorů.
Před uskladněním lithium-iontových akumulátorů zkontrolujte, zda jsou plně nabité.
Dlouhodobější skladování (3 měsíce a déle) málo nabitých akumulátorů může způsobit snížení jejich výkonu, výrazně snížit dobu použití, případně může dojít ke ztrátě schopnosti akumulátoru držet zátěž.
Výrazně sníženou dobu použití však lze obnovit dvěma až pěti cykly opakovaného nabíjení a využití akumulátorů.
Pokud je doba využití akumulátoru extrémně krátká, nehledě na to, že jste jej opakovaně nabili a použili, zkontrolujte, zda není akumulátor nefunkční a zvažte pořízení nového akumulátoru.
UPOZORNĚNÍ
Při obsluze a údržbě elektrických zařízení musí být dodržovány bezpečnostní předpisy a normy platné v každé zemi, kde je výrobek používán.
Důležité upozornění týkající se akumulátoru pro elektrické akumulátorové nářadí společnosti HiKOKI
Používejte vždy jeden z námi určených originálních akumulátorů. Nemůžeme zaručit bezpečnost a výkonnost našeho elektrického akumulátorového nářadí, pokud jsou používány jiné, než námi určené akumulátory nebo pokud je akumulátor rozebrán a změněn (např. byl rozebrán a nahrazen článek akumulátoru nebo jiných vnitřních částí).
ZÁRUKA
Ručíme za to, že elektrické nářadí HiKOKI splňuje zákonné/místně platné předpisy. Tato záruka nezahrnuje závady nebo poškození vzniklé v důsledku nesprávného použití, hrubého zacházení nebo normálního opotřebení. V případě reklamace zašlete prosím elektrické nářadí v nerozebraném stavu společně se ZÁRUČNÍM LISTEM připojeným na konci těchto pokynů pro obsluhu do autorizovaného servisního střediska společnosti HiKOKI.
Informace o hluku a vibracích
Měřené hodnoty byly určeny podle EN62841 a deklarovány ve shodě s ISO 4871.
Změřená vážená hladina akustického výkonu A: 114 dB (A)
Změřená vážená hladina akustického tlaku A: 106 dB (A)
Nejistota K: 3 dB (A).
Používejte ochranu sluchu.
Celkové hodnoty vibrací (vektorový součet triax) stanovené dle normy EN62841.
Řezání kovu:
Hodnota vibračních emisí ah = 2,1 m/s²
Nejistota K = 1,5 m/s2
Deklarovaná hodnota vibrací byla změřena v souladu se standardní metodou testování a může být použita pro porovnání jednoho nářadí s druhým.
Tuto deklárovanou hodnotu vibrací lze rovněž použít v předběžném hodnocení vystavení.
Deklarovaná celková hodnota vibrací a deklarovaná hodnota hlukových emisí byly změřeny v souladu se standardním zkušebním postupem a lze je použít ke vzájemnému srovnávání jednotlivých nářadí.
Lze je rovněž použít k předběžnému posouzení expozice pracovníka jejich účinkům.
VAROVÁNÍ
○ Vibrace a hlukové emise se mohou během skutečného používání elektrického nářadí lišit od deklarovaných celkových hodnot v závislosti na způsobech použití nářadí, zejména na druhu zpracovávaného obrobku; a
○ Stanovte bezpečnostní opatření k ochraně obsluhy založená na odhadu vystavení vlivům v daných podmínkách použití (v úvahu je třeba vzít všechny části pracovního cyklu, například doby, kdy je nářadí vypnuté i kdy běží naprázdno před spuštěním).
POZNÁMKA
Vlivem stále pokračujícího výzkumného a vývojového programu společnosti HiKOKI mohou zde uvedené parametry podléhat změnám bez předchozího upozornění.
ODSTRAŇOVÁNÍ PORUCH
Zkontrolujte dle nížeuvedené tabulky, zda přístroj nepracuje správně. Pokud se tím neodstraní problém, porad'te se svým odborníkem nebo autorizovaným servisním střediskem HiKOKI.
- Elektrické nářadí
| Příznak Možná příčina Náprava | ||
| Nástroj neběží Baterie je vybitá Nabijte baterii. | ||
| Akumulátor není řádně osazen. | ||
| Nástroj se náhle zastavil | Motor je přetížený | Odstraňte příčinu nadměrného zatížení. |
| Ochrana proti přetížení je v činnosti. | ||
| Baterie se přehrála. Nechte baterii vychladnout. | ||
| Náhle se zastavil | Motor byl nepřetržitě přetížený. | Viz „VAROVNÉ SIGNÁLY LED KONTROLKY“. |
| Rychlost motoru během provozu poklesla | Motor byl nepřetržitě přetížený. | Viz „VAROVNÉ SIGNÁLY LED KONTROLKY“. |
| Přístroj neřeže správně | Pilový kotouč je opotřebovaný nebo mu chybí zuby. | Vyměňte pilový kotouč za nový. |
| Šroub je uvolněný. | Pevně utáhněte šroub. | |
| Pilový kotouč je nainstalován obráceně. | Nainstalujte pilový kotouč ve správném směru. | |
| Spínač nelze povytáhnout | Zajištění spínače není dostatečně zatlačeno. | Zcela zatlačte zajištění spínače. |
| Vyprazdňování pilin je nedostatečné | V krytu pily se nahromadily piliny. | Odstraňte piliny z vnitřku krytu pily. |
| Akumulátor nelze osadit | Pokoušíte se osadit jiný akumulátor, než je určený pro dané nářadí. | Vložte vícevoltový typ akumulátoru. |
- Nabíječka
| Příznak Možná příčina Náprava | ||
| Kontrolka nabíjení rychle purpurová bliká a nabíjení baterie se nezahájilo. | Baterie není zasunuta až na doraz. Zasuňte baterii až nadoraz. | |
| Na kontaktech baterie nebo v místě jejího upevnění se nacházejí nečistoty. | Nečistoty odstraňte. | |
| Kontrolka nabíjení červeně bliká a nabíjení baterie se nezahájilo. | Baterie není zasunuta až na doraz. Zasuňte baterii až nadoraz. | |
| Baterie se přehrála. Pokud nezasáhnete, baterie se po vychladnutí začne automaticky nabíjet, to může nicméně snížit její životnost. Před nabitím doporučujeme nechat baterii vychladnout na dobře větraném místě mimo dosah přimého slunečního světla. | ||
| Doba využití baterie je krátká, ačkoli je plně nabitá. | Životnost baterie skončila. Vyměňte baterii za novou. | |
| Nabití baterie trvá dlouho. Te | plota baterie, nabíječky či okolního prostředí je velmi nízká. | Baterii nabíjejte v interiéru nebo v jiném teplejším prostředí. |
| Větrací otvory nabíječky jsou zakryté, což způsobuje přehřátí jejich vnitřních součástí. | Nezakrývejte větrací otvory. | |
| Větráček chlazení neběží. | Obraťte se na servisní středisko autorizované společností HiKOKI s žádostí o opravu. | |
| Kontrolka USB napájení zhasla a napájení USB zařízení přestalo. | Baterie se téměř vybila. Vyměňte baterii za jinou, která není tolik vybitá. | |
| Zapojte zástrčku nabíječky do zásuvky elektrické sítě. | ||
| Kontrolka USB napájení nezhasne, ani když bylo nabíjení USB zařízení dokončeno. | Kontrolka USB napájení se rozsvítí zeleně, čímž oznamuje, že je USB napájení možné. | Nejedná se o závadu. |
| Není jasné, jaký je stav nabíjení USB zařízení, či zda se jeho nabíjení úspěšně dokončilo. | Kontrolka USB napájení ani po dokončení nabíjení nezhasne. | Prohlídkou nabíjeného USB zařízení se ujistěte o jeho aktuálním stavu nabíjení. |
| Nabíjení USB zařízení se v průběhu náhle přeruší. | Během nabíjení USB zařízení, kdy byla zdrojem energie baterie, došlo k připojení nabíječky do zásuvky elektrické sítě. | Nejedná se o závadu.Nabíječka přeruší USB nabíjení na dobu zhruba 5 sekund, během nichž rozpoznává různé zdroje napájení. |
| Během nabíjení USB zařízení, kdy byla zdrojem energie zásuvky elektrické sítě, došlo k vložení baterie do nabíječky. | ||
| Za současného nabíjení baterie a USB zařízení se náhle nabíjení USB zařízení přeruší. | Baterie se plně nabila. Nejedná se o závadu. | Nabíječka přeruší USB nabíjení na dobu zhruba 5 sekund, zatímco kontroluje, zda se baterie úspěšně plně nabila. |
| Za současného nabíjení baterie a USB zařízení se nabíjení USB zařízení nezahájí. | Zbývající kapacita baterie je velmi nízká. Nejedná se o závadu.Když kapacita baterie dosáhne určité úrovně, zahájí se USB nabíjení automaticky. | |
1) Bezpečnost na pracovisku
3) Osobná bezpečnost
V rukách neškolených osôb je elektrické náradie nebezpečné.
g) Dodržujte všetky pokyny na nabíjanie a nenabíjajte akumulátor ani nástroj mimo rozsahu teplôt uvedeného v návode.
Tým sa zabezpečí zachovanie bezpečnosti elektrického náradia.
b) Nikdy neopravujte poškodené batérie.
Kryt vás nedokáže chránit pred čepel'ou na mieste pod obrobkom.
c) Reznú híbku nastavte na hrúbku obrobku.
○ Pri rezání materiálov si vždy nasad'te ochranné okuliare.
○ Po dokončení práce vyberte batériu.
-
Po pripojení pilového kotúča sa znovu uistite, že je poistná páčka pevne zabezpečená v predpísanej polohe.
-
Svoje oči nevystavujte účinkom svetla pozeraním do svetla.
- Svorky nástroja (držiak na batériu) udržujte bez kovových pilín a prachu.
| 1 | Spínač |
| 2 | Zámok spínača |
| 3 | Páka híbky rezu |
| 4 | Kryt |
| 5 | Dolný kryt |
| 6 | Skrutka |
| 7 | Podložka (B) |
| 8 | Pílový list |
| 9 | Vodiaca štrbina na základni |
| 10 | Základňa |
| 11 | Poistná páka |
| 12 | Upínacia krídlová skrutka vodiacej lišty |
| 13 | LED kontrolka |
| 14 | Batéria |
| 15 | Šesťhranný klúč |
| 16 | Rukovát' |
| 17 | Vodiaci prvok |
| 18 | Spínač voliča režimu |
| 19 | Kontrolka tichého režimu |
| 20 | Spínač kontrolky úrovne nabitia batérie |
| 21 | Kontrolka úrovne nabitia batérie |
| 22 | Spínač režimu osvetlenia |
| 23 | Kontrolka režimu osvetlenia |
| 24 | Krížový skrutkovač |
| 25 | Plochý skrutkovač |
| 26 | Háčik |
| 27 | Skrutka |
| 28 | Vysávač |
| 29 | Hadica |
| 30 | Koniec hadice |
| 31 | Pripojovací otvor hadice |
| 32 | Spojka |
| 33 | Podložka (A) |
| 34 | Kryt pílky (B) |
| 35 | Křídlová matica |
| 36 | Protiprachový kryt |
| 37 | Gumová čiapocka |
| 38 | Kryt pílky (A) |
| 39 | Označenie krytu píly (A) |
| 40 | Spojovací článok |
| 41 | Kryt prevodovky |
SYMBOLY
VÝSTRAHA
| Model | CD3605DA | ||
| Napätie | 36 V | ||
| Otáčky naprázdno | 3600 min-1 (Režim výkonu)2400 min-1 (Tichý režim) | ||
| Kapacita | Rezná híbka | 90° | 46 mm |
| Batéria dostupná pre tento nástroj* | Multivoltová batéria | ||
| Hmotnost** | 2,8 kg (BSL36A18X)3,1 kg (BSL36B18X) | ||
Elektronické ovládanie
(Prepínač funkcie Režimu výkonu/Tichého režimu)
Po každom stlačení prepínača vol'by režimu sa zmení prevádzkový režim. (Obr. 12)
Pri tichom režime sa rozsvieti indikátor tichého režimu.
Ak sa pri tichom režime zvýši zaťaženie, náradie sa automaticky prepne na režim výkonu a ak sa zaťaženie zníži, vráti sa spät do tichého režimu.
V režime výkonů sa ani napriek zníženiu záťaže režim nezmení na tichý režim.
POZNÁMKA
| Model | BSL36A18X |
| Napätie 36 V / 18 V | (automatické prepínanie*) |
| Kapacita batérie | 2,5 Ah/5,0 Ah(automatické prepínanie*) |
| Dostupné bezdrôtové produkty** | Multivoltová séria, 18 V produkt |
| Dostupná nabíjačka | Posuvná nabíjačka pre lítium-iónové batérie |
* Nástroj sa sám automaticky prepne.
** Podrobnosti nájdete v našom všeobecnom katalógu.
NABÍJANIE
Pred použitím elektrického náradia nabite batériu nasledovne.
Po pripojení zástrčky nabíjačky k zásuvke začne blikať kontrolka nabíjania načerveno (v 1-sekundových intervaloch).
- Vložte batériu do nabíjačky.
Batériu pevne vložte do nabíjačky tak, ako je to zobrazené na Obr. 18 (na strane 5).
- Nabíjanie
Pri vkladaní batérie do nabíjačky bude kontrolka nabíjania blikat namodro.
(1) Význam svetla kontrolky nabíjania
4. Odpojte napájací kábel nabíjačky zo zásuvky.
5. Nabíjačku pevne uchopte a vytiahnite batériu.
POZNÁMKA
Po použití nezabudnite z nabíjačky vybrať batériu a potom ju odložte.
(2) Vyhýbajte sa nabíjaniu pri vysokých teplotách.
(*1) O funkcií výberu režimu
Prevádzkový režim sa zmení po každom stlačení spínača voliča režimu.
Ked' je vybraný tichý režim, rozsvieti sa kontrolka tichého režimu.
| Režim | Vol'nobežné otáčky |
| Výkon | 3600 min ^-1 |
| Tichý | 2400 min ^-1 |
POZNÁMKA
Háčík sa dá použit na dočasné zavesenie zariadenie počas činnosti (Obr. 16).
UPOZORNENIE
Pred odstraňovaním pilín skontrolujte, či je nástroj vypnutý a či je batéria vybratá.
UPOŻORNENIE
○ Pri rezaní ocel'ových materiálov nezabudnite vyprázdnit odpadový materiál, ked' odrezky dosiahnu značku. (Obr. 26)
Uistite sa, že ste odstránili piliny predtým, než sa kryt píly celkom naplní.
(2) Zatvorte protiprachový kryt a zaistite ho hákom. ALEBO
3. Údržba motorovej jednotky
4. Kontrola a údržba dolného krytu
V závislosti od niektorého tvaru použitého pílového kotúča nie je možné odstráníť kryt píly (B). Ak je to tak, obráťte poradie pokynov č. (2) a (3).
Skontrolujte, či sa na svorkách nenazbierali kovové pilir a prach.
Elektrické náradie a batériu skladujte na miestach s teplotou do 40°C a mimo dosahu detí.
POZNÁMKA
Nameraná vážená úroveň hladiny akustického výkonu A: 114 dB (A)
Nameraná vážená úroveň hladiny akustického tlaku A: 106 dB (A)
Odchýlka K: 3 dB (A).
Používajte chrániče sluchu.
Odchýlka K = 1,5 m/s²
Modřická 205, 664 48 Moravany, Czech Republic
Tel: +420 547 422 660
Fax: +420 547 213 588
URL: http://www.hikoki-powertools.cz
