HASZNÁLATI ÚTMUTATÓ CD3605DA HiKOKI

4) A szerszámgép használata és ápolása

a) Ne erőltesse a szerszámgépet. Használjon az alkalmazásához megfelelő szerszámgépet. A megfelelő szerszámgép jobban és biztonságosabban végzi el a feladatot azon a sebességen, amelyre azt tervezték. b) Ne használja a szerszámgépet, ha a kapcsoló nem kapcsolja azt be és ki. Az a szerszámgép, amely a kapcsolóval nem vezérelhető, veszélyes, és meg kell javítani. c) Húzza ki a dugaszt az áramforrásból és/vagy, ha eltávolítható, vegye ki az akkumulátort a szerszámgépből, mielőtt bármilyen beállítást végez, tartozékokat cserél vagy tárolja a szerszámgépeket. Ezen megelőző biztonsági intézkedések csökkentik a szerszámgép véletlen beindulásának kockázatát. d) A használaton kívüli szerszámgépeket tárolja úgy, hogy gyermekek ne férhessenek hozzá, és ne engedje meg, hogy a szerszámgépet a gépet vagy ezeket az utasításokat nem ismerő személyek használják. Képzetlen felhasználók kezében a szerszámgépek veszélyesek.

FIGYELMEZTETÉS Olvasson el minden biztonsági fi gyelmeztetést, útmutatást, illusztrációt és műszaki adatot, amelyeket a szerszámgéphez kapott. Az alább felsorolt utasítások be nem tartása áramütést, tüzet és/vagy súlyos sérülést eredményezhet. A fi gyelmeztetéseket és utasításokat tartalmazó útmutatót őrizze meg, hogy a jövőben is a rendelkezésére álljon. A fi gyelmeztetésekben használt „szerszámgép” kifejezés a hálózatról működő (vezetékes) vagy akkumulátorról működő (vezeték nélküli) szerszámgépre vonatkozik.

1) Munkaterület biztonsága

a) A munkaterület mindig legyen tiszta és jól megvilágított. A zsúfolt vagy sötét területek vonzzák a baleseteket.

Ne használja a szerszámgépeket robbanásveszélyes légkörben, például gyúlékony folyadékok, gázok vagy por jelenlétében. A szerszámgépek szikrákat keltenek, amelyek meggyújthatják a port vagy gőzöket. c) Ne engedje közel a gyermekeket és kívülállókat a szerszámgéphez annak használata közben. Elveszítheti az irányítását a gép felett, ha valaki eltereli a fi gyelmét.

a) A szerszámgép dugaszainak az aljzatnak megfelelőnek kell lenniük. Soha, semmilyen módon ne alakítsa át a dugaszt. Ne használjon átalakító dugaszt földelt szerszámgépekhez. Az eredeti dugaszok és a megfelelő aljzatok használata csökkenti az áramütés kockázatát. b) Kerülje a test érintkezését a földelt felületekkel, mint például csövekkel, radiátorokkal, tűzhelyekkel és hűtőszekrényekkel. Az áramütés kockázata nagyobb, ha a teste földelve van. c) Ne tegye ki a szerszámgépeket esőnek vagy nedves körülményeknek. A szerszámgépbe kerülő víz növeli az áramütés kockázatát. d) Ne rongálja meg a vezetéket. Soha ne használja a vezetéket a szerszámgép szállításához, húzásához vagy az aljzatból való kihúzásához. Tartsa távol a vezetéket hőtől, olajtól, éles szegélyektől vagy mozgó alkatrészektől. A sérült vagy összekuszálódott vezetékek növelik az áramütés kockázatát. e) A szerszámgép szabadban történő üzemeltetése esetén használjon szabadtéri használatra alkalmas hosszabbító kábelt. A szabadtéri használatra alkalmas kábel használata csökkenti az áramütés kockázatát. f) Ha elkerülhetetlen a szerszámgép nyirkos helyen történő használata, használjon FI relével (érintésvédelmi relével) védett táplálást. A FI relé használata csökkenti az áramütés kockázatát.

3) Személyi biztonság

a) A szerszámgép használata közben maradjon mindig fi gyelmes, arra fi gyeljen, amit csinál, és használja a józanész elvét. Ne használja a szerszámgépet fáradtan, kábítószer, alkohol vagy gyógyszer hatása alatt. (Az eredeti utasítások fordítása) 00BookCD3605DAEU.indb19000BookCD3605DAEU.indb190 2024/03/1214:31:572024/03/1214:31:57191 Magyar e) A szerszámgépek és tartozékaik karbantartása. Ellenőrizze, hogy a mozgó alkatrészek a szerszámgépen nincsenek-e elállítódva, vagy beszorulva, nincsenek-e törött alkatrészek, vagy van-e más körülmény, ami befolyásolhatja a szerszámgép működését. Ha a szerszámgép sérült, használat előtt javíttassa meg. Sok balesetet a rosszul karbantartott szerszámgépek okoznak. f) A vágószerszámokat tartsa élesen és tisztán. Az éles vágóélekkel rendelkező, megfelelően karbantartott vágószerszámok elakadásának lehetősége kevésbé valószínű, , és azok könnyebben kezelhetők. g) A szerszámgép tartozékait és betétkéseit stb. használja a jelen útmutatónak megfelelően, fi gyelembe véve a munkakörülményeket és a végzendő munkát. A szerszámgép nem rendeltetésszerű használata veszélyes helyzetet eredményezhet. h) Tartsa a fogantyúkat és a markolatok felületeit szárazon, valamint olaj- és zsírmentesen. A csúszós fogantyúk és markolati felületek nem teszik lehetővé a szerszám biztonságos kezelését és váratlan helyzetekben történő irányítását.

5) Akkumulátoros szerszám használata és ápolása

a) Csak a gyártó által előírt töltővel töltse újra. Az egy bizonyos típusú akkumulátorhoz alkalmas töltő tűzveszélyt okozhat, ha egy másik fajta akkumulátorral használják. b) A szerszámgépeket csak a kifejezetten hozzájuk való akkumulátorokkal használja. Bármilyen más akkumulátor használata sérülés- és tűzveszélyt okozhat. c) Amikor az akkumulátor nincs használatban, tartsa távol más fémtárgyaktól, mint például iratkapcsoktól, érméktől, kulcsoktól, szegektől, csavaroktól vagy egyéb kis fémtárgyaktól, amelyek érintkezésbe hozhatnak két csatlakozót. Az akkumulátor csatlakozóinak rövidre zárása égési sérüléseket vagy tüzet okozhat. d) Helytelen körülmények között az akkumulátorból folyadék folyhat ki; kerülje az érintkezést ezzel a folyadékkal. Ha véletlenül hozzáér, vízzel öblítse le. Ha a folyadék a szemmel kerül érintkezésbe, kérjen további orvosi segítséget. Az akkumulátorból kifolyó folyadék irritációt vagy égéseket okozhat. e) Ne használjon sérült vagy módosított akkumulátort. A sérült vagy módosított akkumulátorok kiszámíthatatlan viselkedést mutathatnak, ami tűz-, robbanás- vagy sérülésveszélyt eredményezhet. f) Az akkumulátort vagy a szerszámot ne tegye ki a tűznek vagy túl magas hőmérsékletnek. A tűz vagy 130 °C feletti hőmérséklet robbanást okozhat. g) Kövesse a töltésre vonatkozó utasításokat, és az akkumulátort vagy a szerszámot ne töltse az utasításban megadott hő mérsékleti tartományon kívül. A nem megfelelő módon, illetve a megadott tartományon kívül történő töltés károsíthatja az akkumulátort és növelheti a tűz kockázatát.

a) A szerszámgépét képesítéssel rendelkező szerelővel javíttassa meg, csak azonos cserealkatrészek használatával. Ez biztosítja, hogy a szerszámgép biztonságos maradjon. b) Soha ne javítson sérült akkumulátorokat. Az akkumulátorok karbantartását csak a gyártó vagy az arra jogosult szolgáltatók végezhetik. VIGYÁZAT Tartsa távol a gyermekeket és beteg személyeket. Amikor nem használja a szerszámokat, tárolja úgy, hogy gyermekek és beteg személyek ne férhessenek hozzá. AKKUS FÉMVÁGÓ FŰRÉSZ

VESZÉLY: Tartsa a kezét távol a vágási területtől és a pengétől. Ha mindkét kezével a fűrészt fogja, nem tudja megvágni azokat a pengével. b) Ne nyúljon a munkadarab alá. Az védőpajzs nem védi meg a pengétől a munkadarab alatt. c) Állítsa be a vágási mélységet a munkadarab vastagságára. A munkadarab felett a pengefogak közül egy teljes fognál kevesebbenk kell látszania. d) Vágás közben soha ne tartsa a munkadarabot a kezében vagy a lábára fektetve. Rögzítse a munkadarabot egy stabil platformhoz. Fontos, hogy megfelelően alátámassza a munkát, hogy csökkentse testi épségének veszélyeztetését, a pengeszorulást, illetve az uralom elvesztését. e) A szerszámgépet a szigetelt fogófelületeknél fogva tartsa, ha olyan munkát végez, ahol a vágószerszám rejtett vezetékkel érintkezhet. Kapcsolat egy „élő” vezetékkel a gépszerszám fedetlen fémrészeit is áram alá helyezi és a kezelő áramütését okozhatja. f) Amikor rippel, mindig használjon rip ütközőt vagy egy egyenes szélvezetőt. Ez javítja a vágás pontosságát és csökkenti a pengeszorulás esélyét. g) A pengéket mindig megfelelő méretű és alakú (gyémánt vagy kerek) felfogó furattal használja. A fűrész szerelő hardverének nem megfelelő pengék a középponton kívülre fognak futni, ami az irányítás elvesztését okozza. h) Soha ne használjon megrongálódott vagy hibás fűrészlap alátétet vagy csavart. A penge alátéteket és csavarokat kifejezetten a fűrészhez tervezték, az optimális teljesítmény és az üzemeltetés biztonsága érdekében. Visszarúgás okai és a kapcsolódó fi gyelmeztetések - a visszarúgás a beszorult, elakadt vagy rosszul illesztett fűrészlap hirtelen reakciója, ami a kontrollálatlan fűrész fel- és kiemelkedését okozza a munkadarabból a kezelő felé; - amikor a penge beszorul vagy elakad a bevágás bezáródása miatt, a penge megakad, és a motor reakciója a készüléket gyorsan a kezelő felé hajtja; - ha a vágásban a penge megcsaavarodik vagy elcsúszik a vágásban, a fogak, a penge hátsó szélén lévő fogak a beágyazódhatnak a fa felső felületébe azt eredményezve, hogy a penge kiugrik a bevágásból és a kezelő rándul. A visszarúgás a fűrész helytelen használatából és/vagy a helytelen munkamódszerek és feltételeket alkalmazásából adódnak, és az alábbi megfelelő óvintézkedések betartásával elkerülhető. 00BookCD3605DAEU.indb19100BookCD3605DAEU.indb191 2024/03/1214:31:572024/03/1214:31:57192 Magyar a) Tartsa a fűrészt erősen és helyezze úgy a karját, hogy ellenálljon visszarúgási erőknek. Helyezze a testét a penge bármelyik oldalára, de ne egy vonalban a pengével. Visszarúgás esetén a fűrész hátrafelé ugorhat, de a visszarúgási erőket a kezelő megfelelő óvintézkedésekkel kontrollálhatja. b) Amikor a penge beszorul, vagy bármilyen okból megszakítja a vágást, engedje el a ravaszt, és tartsa a fűrészt mozdulatlanul az anyagban, amíg a penge teljesen leáll. Soha ne próbálja eltávolítani a fűrészt munkadarabból vagy visszafelé húzni, amíg a penge mozgásban van, mert visszarúgás léphet fel. Figyelje meg a penge-elakadás okát és tegyen korrekciós lépéseket annak megelőzésére. c) Amikor újraindítja a fűrészt a munkadarabban, helyezze a pengét a bevágás közepéhez úgy, hogy a fogak ne érjenek bele az anyagba. Ha a penge elakad, újraindításkor felemelkedhet vagy visszarúghat a munkadarabtól. d) Nagyobb paneleket támasszon meg a penge becsípődési és visszarúgási kockázatának minimalizálása érdekében. A nagyobb panelek hajlamosak elhajlani a saját súlyuknál fogva. A támasztékokat a panel alatt, mindkét oldalon kell elhelyezni, a vágási vonalhoz és a panel széléhez közel. e) Ne használjon életlen vagy sérült fűrészlapot. Életlen vagy hibásan beállított penge keskeny bevágást hoz létre, ami túlzott súrlódáshoz, a penge elakadásához és visszarúgásához vezet. f) A penge mélység karja legyen szoros és biztosított a vágás megkezdése előtt. Ha a penge beállítás a vágás során elcsúszik, az elakadást és visszarúgást okozhat. g) Különös óvatossággal kell eljárni ha a fűrészt meglévő falon, vagy más be nem látható területen használja. A kiálló penge belevághat tárgyakba ami visszarúgást okozhat. Alsó védőburkolat funkció a) Minden használat előtt ellenőrizze az alsó védőburkolatot, hogy tökéletesen zár-e. Ne használja a fűrészt, ha az alsó védőburkolat nem mozog szabadon és nem zár azonnal. Soha ne rögzítse vagy kötözze ki az alsó védőburkolatot nyitott helyzetben. Ha a fűrészt véletlenül leejti, az alsó védőburkolat elhajolhat. Emelje fel az alsó védőburkolatot a visszahúzó karral, és győződjön meg arról, hogy szabadon mozog, és nem érinti a pengét vagy bármely más részt, a vágás bármely szögében és mélységében. b) Ellenőrizze az alsó védőburkolat rugójának működését. Amennyiben a védőburkolat, és a rugó nem működik megfelelően, akkor azokat használat előtt meg kell javítani. Az alsó védőburkolat sérült alkatrészek, gyantás lerakódás vagy felhalmozódott törmelék miatt nehézkesen működhet,. c) Az alsó védőburkolat kézzel csak olyan különleges vágások esetében húzható vissza, mint a „leszúró vágás” és az „összetett vágás”. Emelje fel az alsó védőburkolatot a visszahúzó karral, és amint a penge behatol az anyagba, az alsó védőburkolat ki kell engedni. Minden más fűrészelésnél az alsó védőburkolatnak automatikusan kell működnie. d) Mindig ellenőrizze, hogy az alsó védőburkolat fedi-e a pengét, mielőtt a fűrészt a munkaasztalra vagy a padlóra helyezi. Egy védettlen, szabadon csúszkáló penge a fűrész hátrafelé mozdulását okozhatja, mindenbe belevágva, ami az útjába kerül. Vegye fi gyelembe, hogy időbe telik, míg a penge megáll kapcsoló elengedése után.

1. Ne hagyja, hogy az újratölthető akkumulátor

csatlakoztatására szolgáló nyílásba idegen anyag kerüljön.

2. Soha ne szerelje szét az újratölthető akkumulátort és a

3. Soha ne zárja rövidre az újratölthető akkumulátort.

Az akkumulátor rövidre zárása áramlökést, ezáltal túlmelegedést okoz. Ennek eredményeképpen az akkumulátor leéghet vagy károsodhat.

4. Ne dobja tűzbe az akkumulátort. Az akkumulátor

felrobbanhat a tűzben.

5. Ha az egységet folyamatosan használja, az

túlmelegedhet, és a motor és a kapcsoló károsodásához vezethet. Kérjük, körülbelül 15 percre hagyja azt használaton kívül.

6. Ne dugjon semmit a töltő szellőzésére szolgáló

résekbe. Ha fémtárgyat vagy gyúlékony anyagot dug a töltő szellőzésére szolgáló résekbe, azzal elektromos áramütést okozhat, vagy a töltő megrongálódhat.

7. Az elhasznált akkumulátorok tönkreteszik a töltőt.

8. Ha az akkumulátor működési ideje az újratöltést

követően túl röviddé válik a rendes használathoz, akkor vigye vissza abba a boltba, ahol vásárolta. Ne dobja el a lemerült akkumulátort.

9. Üzemelés közben viseljen füldugót a hallásvédelemhez.

10. Csak a gépen feltüntetett pengediamétert használja.

11. Ne használjon súrlódó kereket.

12. Ne használjon deformált vagy repedt fűrészlapot.

13. Ne használjon gyorsacélból készült fűrészlapot.

14. Ne használjon olyan fűrészlapot, amely nem felelnek

meg az ebben a használati utasításban meghatározott jellemzőknek.

15. Ne állítsa meg a fűrészlapot a lemez oldalirányú nyomásával.

16. A pengét mindig tartsa élesen.

17. Győződjön meg arról, hogy az alsó védőburkolat simán

18. Soha ne használja a körfűrészt nyitott helyzetben

rögzített alsó védőburkolattal.

19. Ügyeljen arra, hogy a védő rendszer visszahúzó

mechanizmusa megfelelően működjön.

20. Soha ne használja a körfűrészt felfelé vagy oldalra

fordított fűrészpengével.

21. Győződjön meg arról, hogy az anyag, idegen anyagtól,

mint például a szegektől, mentes.

22. A fűrészpenge 125 mm-es legyen.

23. Távolítsa el az akkumulátort bármely beállítási, szerviz

vagy karbantartási művelet előtt.

24. Ügyeljen a fék visszarúgására.

Ez a körfűrész elektromos fékkel rendelkezik, ami akkor lép működésbe, amikor a kapcsolót felengedi. Mivel a fék működésekor a gép visszarúg, győződjön meg róla, hogy biztos kézzel fogja a készülék törzsét.

25. Ellenőrizze, hogy az áramforrás megfelel a termék

adattábláján szereplő elektromos követelményeknek.

26. Győződjön meg arról, hogy a kapcsoló KI állásban van.

Ha az akkumulátort úgy helyezi be a szerszámgépbe, hogy a kapcsoló BE állásban van, a szerszámgép azonnal működésbe lép, ami súlyos balesetet idézhet elő. 00BookCD3605DAEU.indb19200BookCD3605DAEU.indb192 2024/03/1214:31:572024/03/1214:31:57193 Magyar

27. Kerülje az olyan állapotban történő vágást, amikor az

alap nem érintkezik az anyaggal. Amikor a penge beszorul, vagy bármilyen okból megszakítja a vágást, engedje el a ravaszt, és tartsa a fűrészt mozdulatlanul az anyagban, amíg a penge teljesen leáll. Soha ne próbálja eltávolítani a fűrészt munkadarabból vagy visszafelé húzni, amíg a penge mozgásban van, mert VISSZARÚGÁS léphet fel. Figyelje meg a penge-elakadás okát és tegyen korrekciós lépéseket annak megelőzésére.

28. Nagyobb paneleket támasszon meg a penge becsípődési

és VISSZARÚGÁSI kockázatának minimalizálása érdekében. A nagyobb panelek könnyen elhajolhatnak a saját súlyuknál fogva (3. ábra). A támasztékokat a panel alatt, annak mindkét oldalán kell elhelyezni, a vágási vonalhoz és a panel széléhez közel, amint az az

A penge becsípődési és visszarúgási kockázatának minimalizálása érdekében. Ha a vágási művelet miatt a fűrészt a munkadarabban kell várakoztatni, akkor a fűrészt a nagyobb darabban kell várakoztatni és a kisebb darab levágásra kerül.

29. Meglévő falak vagy egyéb nem látható területek

vágásakor különös fi gyelemmel járjon el. A kiálló penge belevághat tárgyakba ami VISSZARÚGÁST okozhat. SOHA ne rakja a kezét vagy az ujjait a fűrész mögé (4. ábra). Ha visszarúgás következett be, a fűrész könnyen hátraugorhat a keze felett, ami súlyos sérülést okozhat.

30. FIGYELMEZTETÉS: Fontos, hogy megfelelően

támassza alá a munkadarabot, és a fűrészt szilárdan fogja nehogy elveszítse az irányítást, mert az személyi sérülést okozhat. A 5. ábrán látható a fűrész tartásának tipikus módja.

31. Helyezze a fűrész alapjának szélesebb részét a

munkadarabnak arra a részére, amelyik szilárdan van rögzítve, és ne arra a részre, amelyik leeshet a vágás után. Például az 6. ábra bemutatja a tábla végének HELYES módon történő vágását, míg a 7. ábrán a HELYTELEN mód látható. Ha a munkadarab rövid vagy kicsi, rögzítse le. NE PRÓBÁLJA A RÖVID DARABOKAT KÉZZEL TARTANI!

32. Soha ne próbálja meg a körfűrészt fejjel lefelé satuba

fogatva használni. Ez rendkívül veszélyes és súlyos balesethez vezethet (8. ábra).

33. Amennyiben a kar lazán marad, az nagyon veszélyes

helyzetet eredményez. Mindig rögzítse alaposan. (9. ábra)

34. Vágási munka előtt határozza meg, milyen anyagot

fog vágni. Ha a vágásra szánt anyag előre láthatóan veszélyes / mérgező port fog keletkezését okozza, ellenőrizze, hogy a porzsák vagy egyéb porelszívó rendszer szorosan csatlakoztatva van a por-kimenehez. Továbbá viseljen porvédő maszkot, ha rendelkezésre áll. ○ A fűrészelés megkezdése előtt ellenőrizze, hogy a penge elérte teljes sebességű fordulatszámot. ○ Ha a fűrészlap megáll vagy rendellenes zajt hallat, azonnal kapcsolja ki a kapcsolót. ○ A körfűrész használata a penge felfelé vagy oldalra fordított állapotában nagyon veszélyes. Az ilyen szokványostól eltérő alkalmazás elkerülendő. ○ Anyagok vágása közben mindig viseljen védőszemüveget. ○ Amikor befejezte a munkát, húzza ki az akkumulátort.

35. A penge csatlakoztatása után, ismételten ellenőrizze,

hogy a rögzítő kar szilárdan rögzítve van az előírt helyzetben.

36. Ne nézzen közvetlenül a fényforrásba.

Ha folyamatosan a fényforrásba néz, a szeme megsérülhet.

37. Ne használja a terméket, ha a szerszám vagy az

akkumulátor kivezetései (akkumulátor rögzítés) eldeformálódtak. Az akkumulátor szerszámba való helyezése rövidzárlatot idézhet elő, ami füstképződést vagy tüzet eredményezhet.

38. A szerszám csatlakozóit (elemtartó) tartsa távol a

forgácstól és a portól. ○ Használat előtt győződjön meg arról, hogy az érintkezők környékén nem halmozódott fel fémforgács és por. ○ Használat közben igyekezzen elkerülni, hogy a szerszámra került fémforgács és por az akkumulátorra hulljon. ○ Üzemeltetés felfüggesztésénél vagy használat után ne hagyja a szerszámot olyan területen, ahol ki lehet téve a leeső fémforgácsnak vagy pornak. Ha így tesz, az rövidzárlatot idézhet elő, ami füstképződést vagy tüzet eredményezhet.

39. Mindig erősen tartsa a szerszámot, egy kézzel a

fogantyún. (19. ábra)

40. A szerszámot és az akkumulátort mindig -5 °C és 40 °C

41. Olyan fűrészlapot használjon, amely alkalmazható az

összes vágási anyaghoz.

42. A fűrészlapot akkora kijelzett sebességgel használja,

amely egyenlő vagy nagyobb a szerszámon megjelenő forgási sebességgel/nél.

Az élettartam meghosszabbítása érdekében a lítiumion akkumulátort védelmi funkcióval látták el, amely leállítja annak működését. Az alább leírt 1–3. esetben a termék használatakor a motor akkor is leállhat, ha húzza a kapcsolót. Ez nem meghibásodást jelez, hanem a védelmi funkció eredménye.

1. Amikor az akkumulátor lemerül, a motor leáll.

Ilyen esetben haladéktalanul töltse fel az akkumulátort.

2. A motor leállhat, ha az eszköz túlterhelt. Ez esetben

engedje el a szerszám kapcsolóját, és hárítsa el a túlterhelés okát. Ezt követően a gépet ismét használhatja.

3. Ha az akkumulátor a túlterhelt munka alatt túlmelegszik,

az akkumulátorból jövő áramellátás megszűnhet. Ebben az esetben hagyja abba az akkumulátor használatát, és hagyja lehűlni. Ezt követően a gépet ismét használhatja. Kérjük, vegye fi gyelembe az alábbi fi gyelmeztetéseket és biztonsági tudnivalókat. FIGYELMEZTETÉS Az akkumulátor szivárgásának, felforrósodásának, a füst képződésének, illetve a robbanás vagy tűz keletkezésének megelőzése érdekében kérjük, tartsa be az alábbi óvintézkedéseket.

1. Ügyeljen rá, hogy fémforgács és por ne gyülemeljen fel

az akkumulátoron. ○ Munka közben ügyeljen rá, hogy fémforgács és por ne hulljon az akkumulátorra. ○ Ügyeljen rá, hogy a munka közben az elektromos kéziszerszámra hulló fémforgács és por ne gyülemeljen fel az akkumulátoron. ○ A használaton kívüli akkumulátort ne tárolja fémforgácsnak és pornak kitett helyen. ○ Az akkumulátor eltárolása előtt távolítsa el a rárakódott fémforgácsot és port, és ne tárolja fém alkatrészekkel együtt (csavarok, szögek stb.).

2. Ne szúrja át az akkumulátort hegyes tárggyal, például

tűvel, ne üssön rá kalapáccsal, ne álljon rá, ne ejtse le, és ne tegye ki erős fi zikai behatásnak.

3. Ne használjon láthatóan sérült vagy deformálódott

akkumulátort. 00BookCD3605DAEU.indb19300BookCD3605DAEU.indb193 2024/03/1214:31:582024/03/1214:31:58194 Magyar

4. Ne használja az akkumulátort fordított polaritással.

5. Ne csatlakoztassa az akkumulátort közvetlenül az

elektromos csatlakozóaljzathoz vagy szivargyújtó- csatlakozóhoz.

6. Az akkumulátort kizárólag rendeltetése szerint használja.

7. Azonnal állítsa le az akkumulátor töltését, ha a töltés az

előírt töltési idő után sem sikeres.

8. Ne tegye ki az akkumulátort magas hőmérsékletnek vagy

nyomásnak. Ne helyezze az akkumulátort mikrohullámú sütőbe, szárítógépbe vagy nagynyomású tartályba.

9. Azonnal távolodjon el a tűztől, ha szivárgást vagy

rendellenes szagot észlel.

10. Ne használja az akkumulátort erős statikus

elektromosság közelében.

11. Azonnal vegye ki az akkumulátort a készülékből

vagy a töltőből, és hagyja abba annak használatát, ha szivárgást, rendellenes szagot, felforrósodást, elszíneződést vagy deformációt, illetve bármilyen más rendellenességet észlel használat közben.

12. Ne merítse vízbe az akkumulátort, és ne hagyja, hogy

folyadék kerüljön a belsejébe. Vezetőképes folyadék – például víz – bejutása tüzet vagy robbanást okozhat. Tárolja az akkumulátort hűvös, száraz helyen, az éghető és gyúlékony anyagoktól távol. Kerülni kell a korrozív gázok légkörbe jutását. FIGYELEM

1. Ha az akkumulátorból szivárgó sav a szemébe jut,

semmiképpen ne dörzsölje, ehelyett öblítse ki folyó vízzel, és azonnal forduljon orvoshoz. Kezelés nélkül a folyadék látáskárosodást okozhat.

2. Ha a folyadék a bőrével vagy a ruházatával érintkezik,

azonnal mossa le alaposan tiszta vízzel, például csapvízzel. A folyadék irritálhatja a bőrt.

3. Ne használja az akkumulátort, és vigye azt vissza a

kereskedőhöz, ha az első alkalommal való használatkor rozsdásodást, rendellenes szagot, felforrósodást, elszíneződést, deformációt vagy egyéb rendellenességet észlel. FIGYELMEZTETÉS Ha vezetőképes idegen anyag kerül a lítiumion akkumulátor terébe, rövidre zárhatja az akkumulátort, és tüzet okozhat. A lítiumion akkumulátor tárolásakor tartsa be az alábbi szabályokat. ○ Ne tegyen vezetőképes hulladékot, szöget és vezetékeket, pl. vas- vagy rézvezetéket a tárolódobozba. ○ Az akkumulátort tegye a szerszámba, vagy tegye rá az akkumulátor tárolás esetén használt fedelét, amíg nem látja a szellőzőnyílást, így elkerülheti a rövidzárlatot.

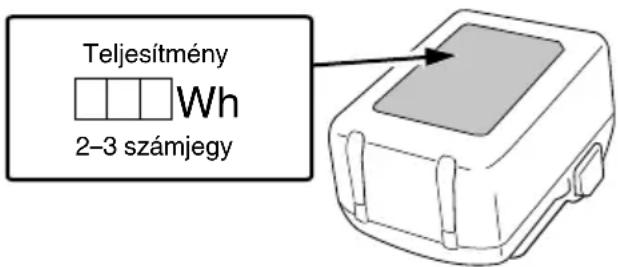

SZEMPONTOK Lítium-ion akkumulátor szállítása közben tartsa be a következő óvintézkedéseket. FIGYELMEZTETÉS Értesítse a szállítmányozó céget arról, hogy a szállítmány lítium-ion akkumulátort tartalmaz. Adja meg nekik az akkumulátor teljesítményét, illetve a szállítmány szervezése során tartsa be a szállítmányozó utasításait. ○ A 100 Wh kapacitást meghaladó lítium-ion akkumulátorok fuvarozási szempontból veszélyes árunak minősülnek, és különleges alkalmazási eljárásokat igényelnek. ○ A külföldre történő szállításhoz meg kell felelnie a vonatkozó nemzetközi jogszabályoknak, illetve a célország szabályainak és előírásainak.

Teljesítmény 2–3 számjegy

ELŐVIGYÁZATOSSÁG USB-ESZKÖZ

CSATLAKOZTATÁSAKOR (CSAK UC18YSL3 TÖLTŐVEL) Ha váratlan hiba történik, a termékhez csatlakoztatott USB- eszközön található adatok megsérülhetnek és elveszhetnek. Mielőtt ezzel a termékkel használná, mindig készítsen biztonsági másolatot az USB-eszközön található adatokról. Vegye fi gyelembe, hogy vállalatunk nem vállal semmilyen felelősséget az USB-eszközökön tárolt adatok sérüléséért vagy elvesztéséért, sem pedig a csatlakoztatott eszköz esetleges károsodásáért. FIGYELMEZTETÉS ○ Használat előtt ellenőrizze, hogy a csatlakozó USB kábelnek van-e hibája, illetve sérült-e. Ha sérült USB kábelt használ, akkor füst vagy szikra keletkezhet. ○ Ha a terméket nem használja, takarja le az USB bemenetet a gumifedéllel. Az USB aljzaton felgyülemlő por vagy szennyeződés füstöt vagy szikrát okozhat. MEGJEGYZÉS ○ Az USB-ről történő töltés néha szünetelhet. ○ Amikor nem tölti az USB-eszközt, távolítsa el az USB- eszközt a töltőről. Ha nem így jár el, azzal nem csak csökkenti az USB-eszköz akkumulátorának élettartamát, de ez balesetekhez is vezethet. ○ Lehetséges, hogy egyes USB eszközöket nem tud feltölteni, az eszköz típusától függően.

AZ EGYES RÉSZEK ELNEVEZÉSE

(1. – 30. ábra) Kapcsoló Kapcsoló rögzítő Vágási mélység kar Fedél Alsó védőelem Csavar Alátét (B) Fűrészpenge Útmutató bemetszés az alapon Alap Zárkar Vezető rögzítő szárnyas anyacsavar LED-lámpa Akkumulátor Hatszögletű dugókulcs 00BookCD3605DAEU.indb19400BookCD3605DAEU.indb194 2024/03/1214:31:582024/03/1214:31:58195 Magyar Fogantyú Vezető Módválasztó kapcsoló Csendes mód jelzőlámpa Akkumulátor szintjelzőjének kapcsolója Akkumulátor szintjelző lámpa Világítási mód kapcsoló Megvilágítás mód jelző lámpa Phillips csavarhúzó Laposfejű csavarhúzó Kampó Csavar Tisztító Tömlő Tömlőcsúcs Tömlő tartozék port Csatlakozó Alátét (A) Penge fedél (B) Szárnyas anya Porvédő Gumisapka Penge fedél (A) A fűrész burkolat jelölése (A) Kapocs Váltóműfedél SZIMBÓLUMOK FIGYELMEZTETÉS Az alábbiakban a géphez alkalmazott jelöléseket soroltuk fel. A gép használata előtt feltétlenül ismerkedjen meg ezekkel a jelölésekkel. CD3605DA: Akkus fémvágó fűrész A sérülések kockázatának csökkentése érdekében, a használónak el kell olvasnia a használati útmutatót. Mindig viseljen védőszemüveget. Mindig viseljen hallásvédőt. Csak EU-országok számára Az elektromos szerszámokat ne dobja a háztartási szemétbe! Az elektromos és elektronikus berendezések hulladékairól szóló 2012/19/EU irányelv és annak a nemzeti jogba való átültetése szerint az elhasznált elektromos szerszámokat külön kell gyűjteni, és egy környezetbarát újrafeldolgozó létesítménybe kell visszavinni.

Terhelés nélküli sebesség Bekapcsolás Kikapcsolás Vegye ki az akkumulátort Tiltott művelet Módválasztó kapcsoló Világítási mód kapcsoló Mindig BE (2 perc után kikapcsol) Fény csak SW-BE Mindig KI Akkumulátor hátralévő töltöttsége jelzőjének kapcsolója Akkumulátor Világít; Az akkumulátor töltöttségi szintje 75%. Világít; Az akkumulátor töltöttségi szintje 50% – 75%. Világít; Az akkumulátor töltöttségi szintje 25% – 50%. Világít; Az akkumulátor töltöttségi szintje kevesebb, mint 25%. Villog; Az akkumulátor hamarosan lemerül. A lehető leghamarabb töltse újra az akkumulátort. Villog; A magas hőmérséklet miatt leállt a teljesítményleadás. Távolítsa el az akkumulátort a szerszámból, és várja meg, amíg teljesen lehűl. Villog; A kimenő teljesítmény hiba vagy üzemzavar miatt fel van függesztve. A probléma okozója valószínűleg az akkumulátor, ezért kérjük, vegye fel a kapcsolatot a forgalmazóval. MEGJEGYZÉS A LED lámpa automatikusan kikapcsol 2 perc után, hogy megakadályozza az akkumulátor lemerülését a bekapcsolva felejtett lámpa miatt. 00BookCD3605DAEU.indb19500BookCD3605DAEU.indb195 2024/03/1214:31:582024/03/1214:31:58196 Magyar VÁLASZTHATÓ TARTOZÉKOK (külön megvásárolható) Keményfém fűrészlap Penge Hegy szélessége Fogak száma Kód sz. Szabványos kiegészítők Lágyacél anyagok vágásához 1,45 mm 28 fog 374352 Opcionális kiegészítők Rozsdamentes acél anyagok vágásához 1,15 mm 42 fog 375171 Fa anyagok vágásához 1,2 mm 24 fog 374351

ALKALMAZÁSI TERÜLETEK

Pengék Használati módok Szabványos kiegészítők Lágyacél anyagok vágásához* O A különböző típusú lágyacél anyagok, például acél csövek, acél csatornák („C”,„L” szögek stb.) és alumínium szárnyak vágásához. Nem használható edzett acél anyagok vágásához. Opcionális kiegészítők Rozsdamentes acél anyagok vágásához O Rozsdamentes acél anyagok, például kerek csövek stb. vágásához. Fa anyagok vágásához O Különböző típusú faanyagok vágásához.

• Lehetőség van alumínium vágására. Azonban, ha így tesz, akkor a penge élét olajozza be vágóolajjal. A választható kiegészítők köre fi gyelmeztetés nélkül módosulhat. FIGYELEM ○ Acél anyagok vágásakor ne csatlakoztassa tisztítóhoz. ○ Ürítse ki a fűrészlap burkolatának belsejét, ha másik anyagot kezd vágni. ○ Ne vágjon fémlemezeket egymás után.

Modell CD3605DA Feszültség 36 V Uresjárati fordulatszám 3600 min

(Teljesítmény üzemmód) 2400 min

(Csendes üzemmód) Kapacitás Vágási mélység 90° 46 mm Az eszköz számára elérhető akkumulátor* Szabályozható feszültségű akkumulátor Súly** 2,8 kg (BSL36A18X) 3,1 kg (BSL36B18X)

• A meglévő akkumulátortípusok (BSL3660/3620/3626, BSL18xx sorozat, stb.) nem használhatók ezzel az eszközzel. ** A 01/2014 EPTA-eljárás szerint MEGJEGYZÉS A HiKOKI folyamatos kutatási és fejlesztési programja következtében az itt szereplő műszaki adatok előzetes bejelentés nélkül változhatnak. Elektronikus vezérlés ○ Lágyindítás ○ Túlterhelés-védelem Ez a védelmi funkció a motor túlterhelése vagy fordulatszámának működés közbeni jelentős csökkenése esetén kikapcsolja annak áramellátását. Ha aktiválva van a túlterhelés-védelmi funkció, a motor leállhat. Ez esetben engedje el a szerszám kapcsolóját, és hárítsa el a túlterhelés okát. Ezt követően a gépet ismét használhatja. ○ Túlmelegedés-védelem Ez a védelmi funkció a motor működés közbeni túlmelegedésekor megszünteti annak áramellátását, és leállítja a szerszámgépet. Ha aktiválva van a túlmelegedés-védelmi funkció, a motor leállhat. Ez esetben engedje el a szerszám kapcsolóját, és néhány percig hagyja lehűlni a szerszámot. Ezt követően a gépet ismét használhatja. ○ Folyamatos nagy terhelés elleni védelem Ez a védelmi funkció forgáscsökkenést eredményezhet, ha folyamatosan nagy terhelésnek teszik ki. Amennyiben a nagy terhelés továbbra is fennáll, a motor működése leállhat.

SZABVÁNYOS KIEGÉSZÍTŐK

Az alapkészülék (1 készülék) mellett a csomag a 313. oldalon felsorolt kiegészítőket is tartalmazza. A szabványos kiegészítők köre fi gyelmeztetés nélkül módosulhat. 00BookCD3605DAEU.indb19600BookCD3605DAEU.indb196 2024/03/1214:32:002024/03/1214:32:00197 Magyar ○ Forgásisebesség-átváltási funkció (teljesítmény üzemmód/csendes üzemmód) (Teljesítmény üzemmód/csendes üzemmód váltási funkció) A Módválasztó kapcsoló minden egyes megnyomása megváltoztatja a működési módot. (12. ábra) A csendes üzemmód csökkenti a motor maximális percenkénti fordulatszámát, lehetővé téve a kevesebb zajjal járó, hatékony munkát. Csendes üzemmódban a csendes üzemmódot jelző lámpa világít. Ha csendes üzemmódban a terhelés növekszik, a szerszám automatikusan átvált teljesítmény üzemmódra, majd a terhelés csökkenésekor visszavált csendes üzemmódba. Teljesítmény üzemmódban a szerszám nem vált csendes üzemmódra még a terhelés csökkenésekor sem. MEGJEGYZÉS ○ Az üzemmódok váltásának engedélyezéséhez az akkumulátor behelyezése után húzza meg egyszer a kapcsolót. ○ Ne tegye ki erős ütésnek a kapcsolópanelt, és ne törje el. Ez gondot okozhat.

Feszültség 36 V / 18 V (automatikus kapcsolás*) Akkumulátor kapacitása 2,5 Ah / 5,0 Ah (automatikus átváltás*) A rendelkezésre álló vezeték nélküli termékek** Szabályozható feszültségű sorozat, 18 V-os termék Elérhető töltő Csúsztatható töltő lítium-ion akkumulátorokhoz

• A szerszám automatikusan átkapcsol. ** A részleteket lásd az általános katalógusunkban.

A szerszámgép használata előtt töltse fel az akkumulátort a következők szerint.

1. Csatlakoztassa az akkumulátortöltő tápkábelét a

dugaszolóaljzathoz. Amikor a töltő dugaszát egy aljzathoz csatlakoztatja, a töltésjelző lámpa pirosan villog (1 másodpercenként).

2. Helyezze az akkumulátort a töltőbe.

Stabilan helyezze be az akkumulátort a töltőbe, amint az a 18. ábrán (az 5. oldalon) látható.

Ha akkumulátort helyez a töltőbe, a töltésjelző lámpa kéken villog. Amint az akkumulátor töltése befejeződött, a jelzőlámpa zölden világít. (lásd az 1. táblázatot) (1) A töltésjelző lámpa jelzései A töltésjelző lámpa jelzéseit az akkumulátortöltő, illetve az akkumulátor állapotának megfelelően az 1. táblázat tartalmazza.

A töltésjelző lámpa jelzései Töltésjelző lámpa

LILA) Töltés előtt Villog (VÖRÖS) Kigyullad 0,5 mp-ig. Nem világít 0,5 mp- ig (Nem világít 0,5 mp-ig.) Csatlakoztatva az áramforráshoz Töltés közben Villog (KÉK) Kigyullad 0,5 mp-ig. 1 másodpercig nem világít. (1 másodpercre kikapcsol) Az akkumulátor kapacitása kevesebb, mint 50% Villog (KÉK) Kigyullad 1 mp.-ig. Nem világít 0,5 mp-ig (Nem világít 0,5 mp-ig.) Az akkumulátor kapacitása kevesebb, mint 80% Világít (KÉK) Folyamatosan világít Az akkumulátor kapacitása több, mint 80% Töltés befejeződött Világít (ZÖLD) Folyamatosan világít (Folyamatos hangjelzés: kb. 6 másodpercig) Túlmelegedési készenlét Villog (VÖRÖS) Kigyullad 0,3 mp-ig. Nem világít 0,3 mp- ig (Nem világít 0,3 mp-ig.) Az akkumulátor túlmelegedett. Nem lehet tölteni. (A töltés akkor kezdődik, amikor az akkumulátor lehűl) Nem lehetséges a töltés Vibrál (LILA) Kigyullad 0,1 mp.-ig. Elalszik 0,1 mp.-ig. (Nem világít 0,1 mp.-ig.) (Megszakított hangjelzés: kb. 2 másodpercig) Az akkumulátor vagy az akkumulátortöltő meghibásodott 00BookCD3605DAEU.indb19700BookCD3605DAEU.indb197 2024/03/1214:32:002024/03/1214:32:00198 Magyar (2) Az újratölthető akkumulátor hőmérséklete és töltési ideje A hőmérsékleteket és töltési időt a 2. táblázatban láthatja.

Töltő UC18YSL3 Akkumulátor Az akkumulátor típusa Li-ion Hőmérséklet, amelyen az akkumulátor újratölthető 0°C – 50°C Töltési feszültség

14,4 18 Töltési idő (20°C hőmérsékleten) kb. BSL14xx sorozat BSL18xx sorozat Szabályozható feszültségű sorozat (4 cell

USB Töltési feszültség

MEGJEGYZÉS A töltési idő a környezeti hőmérséklettől és az áramforrás feszültségtől függően változhat. ○ Ha a töltésjelző lámpa villog (0,2 másodpercenként), ellenőrizze, hogy nincs-e idegen tárgy a töltő akkumulátorcsatlakozójában. Ha nem talál idegen tárgyat, lehetséges, hogy az akkumulátor vagy a töltő meghibásodott. Vigye el egy hivatalos szervizközpontba.

Mivel a beépített mikroszámítógép körülbelül 3 másodperc alatt ismeri fel, hogy az UC18YSL3 töltővel töltött akkumulátort kivette, várjon legalább 3 másodpercet, mielőtt visszahelyezné, és folytatná a töltést. Ha az akkumulátort 3 másodpercen belül visszahelyezi, előfordulhat, hogy nem kerül megfelelően feltöltésre.

4. Húzza ki a töltő tápkábelét a konnektorból.

5. Tartsa szilárdan kézben az akkumulátortöltőt, és

húzza ki belőle az akkumulátort. MEGJEGYZÉS Ne felejtse el kivenni az akkumulátort a töltőből, és eltenni használat után. Kisütés új akkumulátor esetén, stb. Mivel az új és a hosszabb időn át nem használt akkumulátorokban a belső vegyi anyagok nem voltak aktiválva, az első és második használat során a rendelkezésre álló idő rövidebb lehet. Ez egy időszakos jelenség és a töltéshez szükséges normál időtartam beáll, miután az akkumulátor 2-3 alkalommal fel lett töltve. Hogyan őrizze meg az akkumulátor élettartamát. (1) Töltse fel az akkumulátort, mielőtt az teljesen lemerülne. Ha úgy érzi, hogy a szerszámgép ereje csökkenőben van, függessze fel a működtetést és töltse fel az akkumulátort. Ha a működtetést ilyekor tovább folytatja és lemeríti az akkumulátort, károsíthatja ezzel az akkumulátort és annak élettartamát csökkentheti. (2) Kerülje a töltést magas környezeti hőmérsékleten. Egy újratölthető akkumulátor használat közben felmelegszik. Ha egy ilyen felmelegedett akkumulátort kívánna újratölteni közvetlenül használat után, annak belső vegyi anyaga megromolhat és ezzel rövidebbé válhat az élettartama. Hagyja lehűlni az akkumulátort és csak ezután töltse újra. FIGYELEM ○ Ha az akkumulátort felmelegedett állapotban tölti, például mert hosszú ideig olyan helyen hagyta, ahol közvetlen napfény érte, vagy mert nemrég használta az akkumulátort, a töltő töltésjelző lámpája 0,3 másodpercre felvillan, majd 0,3 másodpercre kialszik (nem világít 0,3 másodpercig). Ebben az esetben először hagyja lehűlni az akkumulátort, és csak ezután kezdje meg a töltést. 00BookCD3605DAEU.indb19800BookCD3605DAEU.indb198 2024/03/1214:32:012024/03/1214:32:01199 Magyar

ÖSSZESZERELÉS ÉS HASZNÁLAT

Művelet Ábra Oldal A vágási mélység beállítása 9 3 Vágási vonal 10 3 A kapcsoló használata 11 4 A módválasztás funkció (*1)

Akkumulátor hátralévő töltöttségének jelzője

A LED lámpa használata 14 4 A vezető csatlakoztatása (külön megvásárolható)

A kampó csatlakoztatása (*2) (külön megvásárolható)

Az akkumulátor kivétele és behelyezése

Töltés 18 5 Szerszám tartása 19 5 Csatlakoztatás tisztítóhoz (külön megvásárolható)

A penge leszerelése 21 6 A penge felszerelése (*3)

USB eszköz töltése a hálózati aljzatról 23-a 7 USB-eszköz és akkumulátor töltése az elektromos aljzatról 23-b 7 Hogyan kell feltölteni az USB eszközt 24 7 Az USB eszköz feltöltésének befejezésekor

A tartozékok kiválasztása ― 314 (*1) A módválasztás funkció A módválasztó kapcsoló minden egyes megnyomásakor az üzemmód megváltozik. Ha Csendes üzemmódot választott, a Csendes üzemmód jelző lámpa világítani kezd. A csendes üzemmód csökkenti a motor maximális percenkénti fordulatszámát, lehetővé téve a kevesebb zajjal járó, hatékony munkát. Amennyiben a terhelés megnő a motor Csendes üzemmódban való működtetése közben, automatikusan átvált Teljesítmény üzemmódra. Továbbá, ha a teher újra visszacsökken, automatikusan visszavált Csendes üzemmódra. Teljesítmény üzemmódban a védelmi funkció aktiválódik a fordulatszám csökkentése érdekében, amikor az egység folyamatosan nagy terhelés mellett üzemel. Üzemmód Terhelés nélküli sebesség Teljesítmény 3600 min

MEGJEGYZÉS ○ A mód csak akkor változik meg, amikor az akkumulátort behelyezi és a kapcsolót meghúzza egyszer. ○ Az aktuális mód megmarad, még ha a kapcsolót be/kikapcsolja, vagy az akkumulátort eltávolítja/ visszahelyezi is. (*2) Akasztó csatlakoztatása A kampó a készülék ideiglenes felakasztására használható működés közbe (16. ábra). FIGYELEM A kampó soha nem használható a készülék felakasztásához az Ön testére. A kampó használatakor ellenőrizze, hogy a fő egység nem fog lecsúszni és leesni, vagy nem válik instabillá a szél miatt stb. Soha akassza fel a gépet az övére vagy nadrágszíjára, mert az balesetet okozhat. (*3) A hegyes fűrészlap használata után az (A) és (B) fűrészburkolatok átforrósodhatnak. Legyen óvatos a kezelés során.

LED LÁMPA FIGYELMEZTETŐ

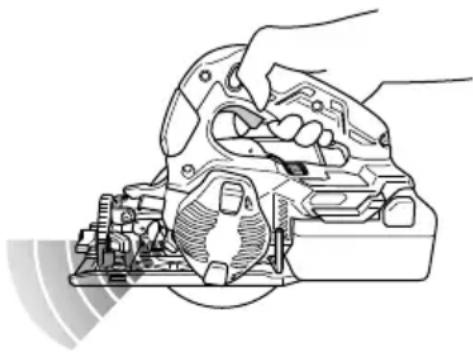

JELZÉSEK (31. ábra) Ez a termék olyan funkciókkal rendelkezik, amelyeket azért terveztek, hogy megóvják magát a szerszámot és az akkumulátort is. Amikor a kapcsoló meg van húzva, és ha bármely védelmező funkció működésbe lép üzemeltetés közben, a LED lámpa villogni fog az 3. táblázat-ban leírtak szerint. Ha bármelyik védelmező funkció működésbe lép, kövesse az alábbi utasításokat a javító intézkedések szerint.

00BookCD3605DAEU.indb19900BookCD3605DAEU.indb199 2024/03/1214:32:012024/03/1214:32:01200 Magyar A FORGÁCS ELTÁVOLÍTÁSA FIGYELMEZTETÉS A forgácsok eltávolítása előtt győződjön meg róla, hogy a szerszám ki van kapcsolva, és az akkumulátor ki van véve. FIGYELEM ○ Acél anyagok vágásakor mindenképpen ürítse ki a hulladékanyagot, amikor a levágott darabok a jelölésig érnek. (26. ábra) A levágott darabok hője miatt a fűrészburkolat eldeformálódhat. ○ A vágott anyagtól függően a hulladék anyag megtarthatja a hőt. Ne érintse meg a hulladékot vagy a fűrészburkolatot (A) és (B) puszta kézzel. MEGJEGYZÉS ○ A gyűjtési hatékonyság csökkenni fog, ha úgy használják a készüléket, hogy közben a fűrészlap burkolata tele van forgáccsal. Mindenképp távolítsa el a forgácsot a fűrészlap burkolata alól, mielőtt az megtelne. ○ A forgács eltávolításakor ügyeljen rá, hogy ne kerüljön forgács a motorba vagy az akkumulátor helyére. ○ Ürítse ki a fűrészlap burkolatának belsejét, ha másik anyagot kezd vágni. (1) Hajtsa a kampót a porvédő fedél alá, majd nyissa ki a porvédő fedelet, és távolítsa el a forgácsot a fűrészlap burkolata alól. (26. ábra) (2) Zárja le a porvédő fedelet és rögzítse a kampóval. VAGY (1) Állítsa a fűrészlap burkolatát lefelé, lazítsa meg a szárnyas anyát, majd vegye le a burkolatot (A) és távolítsa el az összegyűlt forgácsot. (27. ábra) (2) Helyezze fel a fűrészlap burkolatot (A), és rögzítse a szárnyas anya segítségével. MEGJEGYZÉS Ha fűrészpor vagy egyéb szennyeződés gyűlt össze a fűrészlap burkolatában (B), kövesse a „A fűrészlap burkolatának tisztítása” fejezetet a 201. oldalon.

KARBANTARTÁS ÉS ELLENŐRZÉS

1. A penge ellenőrzése

Mivel a tompa élű fűrész használata csökkenti a hatékonyságot és a motor meghibásodását is okozhatja, élezze meg vagy cserélje ki a szerszámot, amint kopást észlel.

2. A rögzítőcsavarok ellenőrzése

Rendszeresen ellenőrizze a rögzítőcsavarokat, és győződjön meg róla, hogy megfelelően feszesek-e. Ha bármelyik csavar laza, azonnal húzza meg. Ennek elmulasztása komoly veszélyt jelenthet.

3. Motor egység karbantartása

A motor tekercselés fontos része ennek az eszköznek. Óvja a károsodástól és ügyeljen arra, hogy ne érintkezzen a tisztító olajjal vagy vízzel. Por vagy részecske felhalmozódása a motor károsodásához vezethet.

4. Az alsó védőelem ellenőrzése és karbantartása

Mindig győződjön meg róla, hogy az alsó védőelem egyenletesen halad. Hibás működés esetén azonnal javítsa az alsó védőelemet.

Védelmi funkció Túlmelegedés elleni védelem Túlterhelés elleni védelem Folyamatos nagy terhelés elleni védelem 1 Folyamatos nagy terhelés elleni védelem 2 Szerszám állapota A motor működés közben leállt A motor működés közben leállt A motor sebessége a működés alatt csökkent A motor működés közben leállt LED világítási állapot 0,5 másodperc 0,1 másodperc Függ a használt LED lámpa fi gyelmeztető jel típusától. 0,1 másodperc A kijelző lámpa világítási állapota Erőteljes mód: Lámpa

Néma üzemmód: Lámpa BE Erőteljes mód: Lámpa

Néma üzemmód: Lámpa BE 0,5 másodperc 0,1 másodperc Ok Motor magas hőmérsékleten Motor túlterhelt A motor folyamatosan túlterhelt Folyamatos működés a Folyamatos nagy terhelés elleni védelem 1 fi gyelmeztetés ellenére Ellenintézkedés Hagyja a készüléket teljesen lehűlni. A LED villogásának kb. 10 másodperccel a kapcsoló kioldása után le kell kapcsolnia. Távolítsa el a túlterhelés okát. A LED villogásának kb. 10 másodperccel a kapcsoló kioldása után le kell kapcsolnia. Amennyiben további túlterhelés lép fel hosszú időn keresztül, Folyamatos nagy terhelés elleni védelem 2 aktiválódik, és a készülék működése leáll. Nyomja meg a módválasztó kapcsolót körülbelül 10 másodperccel a kapcsoló kioldása után a villogás leállításához és a Teljesítményjelző lámpához való visszatéréshez. Távolítsa el a túlterhelés okait, és hagyja lehűlni a készüléket. Nyomja meg a módválasztó kapcsolót kb. 2 perccel a kapcsoló kioldása után a LED lámpa és a kijelző lámpa villogásának leállításához. Folytassa a működést. 00BookCD3605DAEU.indb20000BookCD3605DAEU.indb200 2024/03/1214:32:012024/03/1214:32:01201 Magyar

5. A fűrészlap burkolatának tisztítása

Rendszeresen ellenőrizze és tisztítsa meg a fűrészlap burkolatát a fűrészportól vagy egyéb szennyezőktől. (1) Lazítsa meg a szárnyas anyát, és távolítsa el a a fűrészlap burkolatát (A). (28. ábra) MEGJEGYZÉS Az alkalmazott fűrészlap alakjától függően előfordulhat, hogy a fűrészlap burkolatát (B) nem lehet eltávolítani. Ebben az esetben fordított sorrendben kövesse a (2) és (3) utasítást. (2) Lazítsa meg a három csavart egy csillagfejű csavarhúzó segítségével, és távolítsa el a fűrészlap burkolatát (B). (29. ábra) (3) Távolítsa el a fűrészlapot a 199. oldalon szereplő „A penge leszerelése” fejezetben leírtak szerint. (4) Tisztítsa meg a forgácstól a fűrészlap burkolatát, az orsót, az alátétlemezt és az egyéb részeket. (30. ábra) (5) Fordított sorrendben szerelje össze, ügyelve az alátétlemez, a fűrészlap és a többi alkatrész pozíciójára. (30. ábra)

6. A terminálok (szerszám és akkumulátor)

ellenőrzése Győződjön meg arról, hogy nincs felhalmozódva fémforgács és por az érintkezőkön. Alkalmanként ellenőrizze a működést megelőzően, közben és után. FIGYELEM Távolítson el minden fémforgács darabot vagy port, amely a csatlakozókon felgyülemlett. Ellenkező esetben a készülék meghibásodhat.

7. A készülék külső tisztítása

Ha a szerszámgép szennyeződött, törölje le puha, száraz ronggyal vagy benedvesített, szappanos ronggyal. Ne használjon klóros oldószereket, benzint vagy festékhígítót, mivel ezek szétmarhatják a műanyagot.

A szerszámgépet és az akkumulátort olyan helyen tárolja, ahol a hőmérséklet alacsonyabb 40°C-nál, valamint tartsa távol gyermekekt ől. MEGJEGYZÉS Lítiumion akkumulátorok tárolása. Tárolás előtt győződjön meg róla, hogy a lítiumion akkumulátor teljesen fel van töltve. Ha hosszú időn át, (három, vagy több hónap) alacsony töltéssel tárolja az akkumulátorokat, akkor csökkenhet a teljesítményük, ezáltal jelentősen csökken a használati idejük, és alkalmatlanná válhatnak a töltés megtartására. Az akkumulátor jelentősen lecsökkent használati ideje azonban visszaállítható, ha kettő-öt alkalommal feltölti, majd lemeríti az akkumulátort. Ha az akkumulátor rendkívül hamar lemerül a folyamatos töltés és használat ellenére, akkor tekintse használhatatlannak, és vegyen újat. FIGYELEM A kéziszerszámok üzemeltetése és karbantartása során be kell tartani az adott országban érvényes biztonsági előírásokat és szabványokat. Fontos megjegyzés a HiKOKI vezeték nélküli elektromos szerszámok akkumulátoraihoz Minden esetben eredeti akkumulátort használjon. Ha nem általunk gyártott akkumulátort használ, vagy ha szétszereli és átalakítja az akkumulátort (mint pl. szétszerelés és cellák vagy más belső alkatrészek cseréje), nem garantálható a vezeték nélküli elektromos szerszámaink biztonsága és teljesítménye. GARANCIA A HiKOKI Power Tools szerszámokra a törvény által előírt országos előírásoknak megfelelő garanciát vállalunk. A garancia nem vonatkozik a helytelen vagy nem rendeltetésszerű használatból, továbbá a normál mértékűnek számító elhasználódásból, kopásból származó meghibásodásokra, károkra. Reklamáció esetén kérjük, küldje el a – nem szétszerelt – szerszámot a kezelési útmutató végén található GARANCIA BIZONYLATTAL együtt a hivatalos HiKOKI szervizközpontba. A környezeti zajra és vibrációra vonatkozó információk A mért értékek az EN62841 szabványnak megfelelően kerültek meghatározásra és az ISO 4871 alapján kerülnek közzétételre. Mért A-hangteljesítményszint: 114 dB (A) Mért A-hangnyomásszint: 106 dB (A) Bizonytalanság K: 3 dB (A). Viseljen hallásvédő eszközt. EN62841 szerint meghatározott rezgési összértékek (háromtengelyű vektorösszeg). Vágási fém: Rezgéskibocsátás értéke:

Bizonytalanság: K = 1,5 m/s

A közölt rezgési összérték és a közölt zajkibocsátási érték mérése a szabványos vizsgálati eljárással megegyezően történt, és használható a szerszámok összehasonlítására. Ugyancsak használható a kibocsátás előzetes megbecslésére. FIGYELMEZTETÉS

Az elektromos kéziszerszám tényleges használat során tapasztalt rezgése és zajkibocsátása eltérhet a közölt értéktől a szerszám használati módjának függvényében, különös tekintettel a megmunkált munkadarab típusára; és ○ Léptessen életbe a szerszámgép kezelőjét védő intézkedéseket a használat tényleges körülményei között becsült expozíció alapján (a használati ciklus minden elemét fi gyelembe véve, a bekapcsolt állapot mellett például azt az időt is, amikor a szerszám kikapcsolt állapotban van, vagy amikor üresjáratban működik). MEGJEGYZÉS A HiKOKI folyamatos kutatási és fejlesztési programja következtében az itt szereplő műszaki adatok előzetes bejelentés nélkül változhatnak. 00BookCD3605DAEU.indb20100BookCD3605DAEU.indb201 2024/03/1214:32:022024/03/1214:32:02202 Magyar

Amennyiben a gép nem működik megfelelően, a lenti táblázat segítségével vizsgálja meg a gépet. Amennyiben ez nem oldja meg a problémát, lépjen kapcsolatba a forgalmazóval vagy a HiKOKI Szervizközpontjához.

Probléma Lehetséges ok Elhárítás A szerszám nem működik Az akkumulátor lemerült Töltse fel az akkumulátort. Az akkumulátor nincs teljesen behelyezve. Az akkumulátort nyomja be, amíg kattanást nem hall. A szerszám hirtelen leállt Motor túlterhelt Szabaduljon meg a túlterhelést okozó problémától. A túlterhelés elleni védelem be van kapcsolva. Az akkumulátor túlmelegedett. Hagyja az akkumulátort kihűlni. Hirtelen megállt A motor folyamatosan túl volt terhelve. Lásd a „LED LÁMPA FIGYELMEZTETŐ JELZÉSEK” című részt. A motor sebessége a működés alatt csökkent A motor folyamatosan túl volt terhelve. Lásd a „LED LÁMPA FIGYELMEZTETŐ JELZÉSEK” című részt. Nem vág jól A fűrészlap elhasználódott vagy hiányoznak fogak. Cserélje ki egy új fűrészpengére. A csavar laza. Erősen húzza meg a csavart. A fűrészlapot hátrafelé kell behelyezni. Helyezze be a pengét a megfelelő irányba. A kapcsolót nem lehet meghúzni A kapcsoló zár nincs eléggé betolva. Nyomja be teljesen a kapcsoló zárat. Fűrészpor mentesítés gyenge Fűrészpor felhalmozódott a fűrészborításban. Távolítsa el a fűrészport a fűrészborítás belsejéből. Az akkumulátort nem lehet behelyezni Az eszközhöz meghatározott típusú akkumulátortól eltérő típusú akkumulátor behelyezése. Szabályozható feszültségű akkumulátort helyezzen be. 00BookCD3605DAEU.indb20200BookCD3605DAEU.indb202 2024/03/1214:32:022024/03/1214:32:02203 Magyar

Probléma Lehetséges ok Elhárítás A töltést jelző lámpa gyorsan, lila színben villog, és az akkumulátor töltése nem indul el. Az akkumulátort nem helyezték be teljesen. Nyomja be erősen az akkumulátort. Idegen tárgy van az akkumulátor pólusain vagy az akkumulátor csatlakoztatásánál. Távolítsa el az idegen tárgyat. A töltést jelző lámpa vörösen villog, és az akkumulátor töltése nem indul el. Az akkumulátort nem helyezték be teljesen. Nyomja be erősen az akkumulátort. Az akkumulátor túlmelegedett. Ha nyugalomban hagyják, akkor a hőmérséklet csökkenésekor az akkumulátor automatikusan elkezd tölteni, de ez lecsökkentheti az akkumulátor élettartamát. A feltöltése előtt az akkumulátort javasolt egy jól szellőző, közvetlen napsütéstől mentes helyen lehűteni. Az akkumulátor használati ideje rövid, bár az akkumulátort teljesen feltöltötték. Az akkumulátor élettartama véget ért. Cserélje ki egy újra az akkumulátort. Az akkumulátor töltése hosszú ideig tart. Az akkumulátor, a töltőberendezés vagy a környezet hőmérséklete nagyon alacsony. Töltse beltérben vagy más meleg helyen az akkumulátort. A töltőberendezés szellőzőnyílásai eltömődtek, amely a belső alkatrészek túlhevülését eredményezi. Kerülje el a töltőnyílások eltömődését. A hűtőventilátor nem jár. A javítás érdekében vegye fel a kapcsolatot egy HiKOKI márkaszervizzel. Az USB bekapcsolást jelző lámpa ki van kapcsolva, és az USB eszköz nem tölt. Az akkumulátor kapacitása lecsökkent. Cserélje ki az akkumulátort egy megfelelő kapacitásúra. Dugja be a töltőberendezés csatlakozóját egy elektromos aljzatba. Az USB bekapcsolást jelző lámpa nem kapcsol ki még azt követően sem, hogy az USB eszköz befejezte a töltést. Az USB bekapcsolást jelző lámpa zöld színben világítva jelzi, hogy lehetséges az USB csatlakozón keresztüli töltés. Ez nem egy meghibásodás. Nem egyértelmű az USB eszköz töltöttsége állapota vagy hogy a töltés befejező dött-e. Az USB bekapcsolást jelző lámpa nem kapcsol ki még a töltés befejeződését követően sem. A töltöttségi állapotának ellenőrzéséhez vizsgálja meg, hogy az USB eszköz tölt-e. Egy USB eszköz töltése félúton megáll. A töltőberendezést akkor csatlakoztatták egy elektromos aljzatba, miközben az USB eszköz az akkumulátort tápegységnek használva töltődött. Ez nem egy meghibásodás. A töltőberendezés körülbelül 5 másodpercre leállítja a töltést, amikor eltérést tapasztal az áramforrások között. Egy akkumulátort helyeztek be a töltőberendezésbe, miközben az USB eszköz az akkumulátort tápegységnek használva töltődött. Egy USB eszköz töltése félúton megállt, amikor az akkumulátort és az USB eszközt egyszerre töltötték. Az akkumulátor teljesen feltöltődött. Ez nem egy meghibásodás. A töltőberendezés körülbelül 5 másodpercre megszakítja a töltést, miközben ellenőrzi, hogy az akkumulátor sikeresen befejezte-e a töltést. Egy USB eszköz töltése nem indul el, amikor az akkumulátort és az USB eszközt egyszerre töltik. Az akkumulátor fennmaradó kapacitása nagyon kicsi. Ez nem egy meghibásodás. Amikor az akkumulátor kapacitása elér egy bizonyos szintet, akkor az USB töltése automatikusan megkezdődik. 00BookCD3605DAEU.indb20300BookCD3605DAEU.indb203 2024/03/1214:32:022024/03/1214:32:02204 Čeština

A kizárólagos felelősségünkre kijelentjük, hogy az Akkus körfűrész, amely típus és egyedi azonosító kód *1) megfelel az irányelvek *2) és szabványok *3) vonatkozó követelményeinek. A műszaki fájl összeállítására jogosult Tim Sieberns elérhetősége itt található: *4) – Lásd alább. Jelen nyilatkozat a terméken feltüntetett CE jelzésre vonatkozik. Suomi Čeština EY-ILMOITUS YHDENMUKAISUUDESTA Vakuutamme yksinomaisella vastuullamme, että akkutoiminen pyörösaha, joka identifi oidaan tyypin ja erityisen tunnistuskoodin *1) perusteella, on kaikkien direktiivien *2) ja standardien *3) asiaankuuluvien vaatimusten mukainen. Tim Sieberns, joka on valtuutettu kokoamaan teknisen tiedoston, on kohdassa *4) – katso alta. Ilmoitus on sovellettavissa tuotteeseen kiinnitettyyn CE-merkintään.
