KULLANIM KILAVUZU CD3605DA HiKOKI

4) Elektrikli aletin kullanımı ve bakımı

a) Elektrikli aleti zorlamayın. Uygulamanız için doğru alet kullanın. Doğru alet, işinizi daha iyi ve tasarlanmış olduğu hız değerinde daha güvenli şekilde yapacaktır. b) Elektrikli alet güç düğmesinden açılıp kapanmıyorsa, aleti kullanmayın. Güç düğmesiyle kontrol edilemeyen bir alet tehlikelidir ve tamir edilmeden kullanılmamalıdır. c) Herhangi bir ayar yapmadan, aksesuarları değiştirmeden veya aleti saklamadan önce fi şi güç kaynağından sökün ve/veya sökülebilirse pil takımını elektrikli aletten çıkartın. Bu koruyucu güvenlik önlemleri, elektrikli aletin kazayla çalışma riskini azaltır. d) Atı l durumdaki elektrikli aletleri çocukların ulaşamayacağı bir yerde saklayın ve elektrikli alet ve bu kullanım talimatları hakkında bilgi sahibi olmayan kişilerin aleti kullanmasına izin vermeyin. Elektrikli aletler eğitimsiz kullanıcıların elinde tehlikelidir. e) Aletlerin ve aksesuarların bakımını yapın. Hareketli parçalarda yanlış hizalama veya sıkışma olup olmadığını, kırık parça olup olmadığını ve elektrikli aletin çalışmasını etkileyebilecek diğer koşulları kontrol edin. Eğer hasar varsa, kullanmadan önce aleti tamir ettirin. Kazaların çoğu elektrikli aletlere kötü bakım işlemleri uygulanması ndan kaynaklanmaktadır. GENEL ELEKTRİKLİ ALET GÜVENLİK UYARILARI UYARI Bu elektrikli aletle birlikte verilen tüm güvenlik uyarılarını, talimatları, şekilli açıklamaları ve teknik özellikleri okuyun. Aşağıda listelenen tüm talimatlara uyulmaması elektrik çarpmasına, yangına ve/veya ciddi yaralanmaya neden olabilir. Bu kılavuzu gelecekte başvurmak üzere saklayın. Uyarılarda kullanılan “elektrikli alet” terimi, şebeke elektriğiyle çalışan (kablolu) veya pille çalışan (kablosuz) elektrikli aletinizi belirtir.

1) Çalışma alanının güvenliği

a) Çalışma alanını iyi aydınlatılmış ve temiz tutun. Dağınık veya karanlık alanlar kazalara davetiye çıkarır. b) Elektrikli aletleri yanıcı sıvı, gaz veya toz gibi patlayıcı maddelerin bulunduğu ortamlarda çalıştırmayın. Elektrikli aletlerin çıkardığı kıvılcımlar toz veya gaz halindeki bu maddeleri ateşleyebilir. c) Bir elektrikli aletle çalışırken çocukları ve izleyicileri uzaklaştırın. Dikkatinizin dağılması kontrolü kaybetmenize neden olabilir.

2) Elektrik güvenliği

Elektrikli aletin fi şi elektrik prizine uygun olmalıdır. Fiş üzerinde herhangi bir değişiklik yapmayın. Topraklanmış elektrikli aletlerle herhangi bir adaptör kullanmayın. Fişlerde değişiklik yapılmaması ve uygun prizlerde kullanılması elektrik çarpma riskini azaltacaktır. b) Borular, radyatörler, fırınlar ve buzdolapları gibi topraklanmış yüzeylerle gövde temasından kaçının. Vücudunuzun toprakla temasa geçmesi halinde elektrik çarpma riski artar. c) Elektrikli aletleri yağmura veya ıslak ortamlara maruz bırakmayın. Elektrikli alete su girmesi elektrik çarpma riskini artıracaktır. d) Elektrik kablosuna zarar vermeyin. Kesinlikle elektrikli aleti taşımak, çekmek veya fi şini prizden çıkarmak için kabloyu kullanmayın. Kabloyu ısıdan, yağdan, keskin kenarlardan veya hareketli parçalardan uzak tutun. Hasar görmüş veya dolaşmış kablolar elektrik çarpma riskini art ırır. e) Elektrikli aleti açık alanda kullanırken, açık alanda kullanıma uygun bir uzatma kablosu kullanın. Açık alanda kullanıma uygun bir kablo kullanılması elektrik çarpma riskini azaltır. f) Eğer bir elektrikli aletin ıslak bir yerde kullanılması kaçınılmaz ise, artık akım cihazıyla (RCD) korunan bir güç kaynağı kullanın. RCD kullanılması elektrik çarpma riskini azaltır.

a) Bir elektrikli alet kullanırken daima tetikte olun; yaptığınız işi izleyin ve sağduyulu davranın. Aleti yorgunken, alkol veya ilaç etkisi altındayken kullanmayın. Elektrikli aletleri kullanırken göstereceğiniz bir anlık dikkatsizlik ciddi yaralanmayla sonuçlanabilir. (Orijinal talimatların çevirisi) 00BookCD3605DAEU.indb21700BookCD3605DAEU.indb217 2024/03/1214:32:072024/03/1214:32:07218 Türkçe f) Aletleri keskin ve temiz tutun. Uygun şekilde bakımı yapılan, keskin kenarlara sahip aletlerin sıkışma ihtimali daha azdır ve kontrol edilmesi daha kolaydır. g) Elektrikli aleti, aksesuarları, uçları, v.b., bu talimatlara uygun şekilde, çalışma koşullarını ve yapılacak işi göz önünde bulundurarak kullanın. Elektrikli aletin amaçlanan kullanımlardan farklı işlemler için kullanılması tehlikeli bir duruma yol açabilir. h) Tutamakları ve kavrama yüzeylerini kuru, temiz, yağsız ve gressiz tutun. Kaygan tutamaklar ve kavrama yüzeyleri, beklenmedik durumlarda aletin güvenli bir şekilde idare ve kontrol edilmesine izin vermez.

5) Akülü aletin kullanımı ve bakımı

a) Üniteyi sadece üretici tarafından belirtilen şarj cihazıyla şarj edin. Bir akü ünitesi tipi için uygun olan bir şarj cihazı başka tipte bir akü ünitesiyle kullanıldığ ında yangın riski yaratabilir. b) Elektrikli aletleri sadece özel olarak tasarlanmış olan akü üniteleriyle kullanın. Başka herhangi bir akü ünitesinin kullanılması yaralanma veya yangın riski yaratabilir. c) Akü ünitesini kullanılmadığı zamanlarda ataşlardan, madeni paralardan, anahtarlardan, çivilerden, vidalardan veya terminaller arasında bağlantı oluşturabilecek diğer küçük metal nesnelerden uzak tutun. Akü kutuplarının kısa devre olması yanıklara veya yangına neden olabilir. d) Yanlış kullanım koşullarında aküden sıvı çıkışı olabilir; temas etmekten kaçının. Kazayla sıvıya temas edilmesi durumunda suyla yıkayın. Sıvının gözlere temas etmesi halinde, ayrı ca bir doktora başvurun. Aküden fışkıran su tahriş veya yanıklara neden olabilir. e) Hasarlı veya değiştirilmiş bir pil takımını veya aleti kullanmayın. Hasarlı veya değiştirilmiş piller, yangın, patlama veya yaralanma riski ile sonuçlanan, öngörülemeyen davranışlar gösterebilir. f) Bir pil takımını veya aleti ateşe veya aşırı sıcaklığa maruz bırakmayın. 130 °C'nin üzerindeki sıcaklığa veya ateşe maruz kalma patlamaya neden olabilir. g) Tüm şarj talimatlarına uyun ve pil takımını veya aleti talimatlarda belirtilen sıcaklık aralığın

dışında şarj etmeyin. Uygunsuz bir şekilde veya belirtilen aralıkların dışındaki sıcaklıklarda şarj etme, bataryaya zarar verebilir ve yangın riskini artırabilir.

a) Elektrikli aletinizin servisini sadece orijinal yedek parçalar kullanmak suretiyle uzman bir tamirciye yaptırın. Böylece, elektrikli aletin güvenli kullanımı sağlanacaktır. b) Hasar görmüş pil takımlarına hiçbir zaman bakım yapmayın. Pil takımlarının bakımı sadece üretici veya yetkili servis sağlayıcıları tarafından yapılmalıdır. ÖNLEM Çocukları ve akli dengesi yerinde olmayan kişileri uzak tutun. Alet, kullanılmadığı zamanlarda çocukların ve akli dengesi yerinde olmayan kişilerin ulaşamayacağı bir yerde saklanmalıdır.

KABLOSUZ METAL KESME

TESTERESİ GÜVENLİK UYARILARI

TEHLİKE: Ellerinizi kesme alanından ve bıçaktan uzak tutun. Testereyi her iki elinizle tutarsanız, bıçak ellerinizi kesemez. b) İş parçasının altına uzanmayın. Muhafaza, iş parçasının altında sizi bıçaktan koruyamaz. c) Kesme derinliğini iş parçasının kalınlığına göre ayarlayın. İş parçasının altından, bıçak dişlerinin bir tam dişten az kısmı görünmelidir. d) Kesim yaparken iş parçasını kesinlikle ellerinizle veya bacağınızın üzerinde tutmayın. İş parçasını dengeli bir platforma sabitleyin. Vücudunuzun tehlikeye maruz kalması, bıçak sıkışması veya kontrol kaybı riskini asgariye düşürmek için i

uygun şekilde desteklemeniz önemlidir. e) Kesici aletin gizli kablolarla temas edebileceği bir işlem yaparken, elektrikli aleti yalıtılmış kavrama yüzeylerinden tutun. “Aktif” bir telle temas, elektrikli aletin çıplak metal parçalarını “aktif” hale getirebilir ve kullanıcıya bir elektrik şoku verebilir. f) Yarma işlemi yaparken daima bir yarma perdesi veya düz kenar kılavuzu kullanın. Bu, kesme doğruluğunu artırır ve bıçak sıkışması olasılığını azaltır. g) Daima çark delikleri doğru boyut ve şekilde olan (yuvarlağa karşılık elmas) bıçaklar kullanın. Testerenin montaj donanımına uygun olmayan bıçaklar, merkezden sapmış bir şekilde çalı şarak kontrol kaybına neden olacaktır. h) Kesinlikle hasar görmüş veya yanlış bıçak rondelaları veya cıvata kullanmayın. Bıçak rondelaları ve cıvata, ideal çalışma performansı ve güvenliği için testerenize özel şekilde tasarlanmıştır. Geri tepme nedenleri ve ilgili uyarılar - geri tepme, sıkışan, tutulan veya yanlış hizalanan bir testere bıçağına karşı ani bir tepki olup, kontrol edilemeyen testerenin yukarı doğru kalkmasına ve iş parçasından çıkarak operatöre yönelmesine neden olur; - bıçak sıkıştığında veya kapanan kertik tarafından sıkıca tutulduğunda, bıçak hareketi gecikir ve motor tepkisi üniteyi hızlıca geriye, operatöre doğru hareket ettirir; - Eğer bıçak kesik içinde bükülür veya hizasını kaybederse, bıçağın arka kenarındaki dişler ağacın üst yüzeyine dalarak bıçağın kertiğin dışına çıkmasına ve geriye, operatöre doğru sıçramasına neden olabilir. Geri tepme, testerenin yanlış kullanılmasının ve/veya yanlış çalıştırma işlemlerinin veya koşullarının sonucu oluşur ve aşağıda belirtildiği gibi uygun önlemler alınarak engellenebilir. a) Testereyi s ıkıca kavrayın ve kollarınızı geri tepme kuvvetlerine direnecek şekilde tutun. Vücudunuzu bıçağın bir kenarında, fakat bıçakla aynı doğrultuda tutun. Geri tepme testerenin geriye doğru sıçramasına neden olabilir; fakat eğer uygun önlemler alınırsa geri tepme kuvvetleri operatör tarafından kontrol edilebilir. 00BookCD3605DAEU.indb21800BookCD3605DAEU.indb218 2024/03/1214:32:072024/03/1214:32:07219 Türkçe b) Bıçak sıkıştığında veya herhangi bir nedenle bir kesme işlemine ara verdiğinizde, tetiği serbest bırakın ve bıçak tamamen duruncaya kadar testereyi malzeme içinde hareketsiz tutun. Bıçak hareket halindeyken kesinlikle testereyi malzemeden çıkarmaya çalışmayın veya geriye doğru çekmeyin; aksi halde geri tepme oluşabilir. Bıçağın sıkışma nedenini araştırın ve gidermek için gereken işlemi yapın. c) Testereyi iş parçası üzerinde tekrar çalıştırmaya başlarken, testere dişleri malzeme içinde kavramayacak şekilde testere bıçağını kertik içinde ortalayın. Eğer testere bıçağı s ıkışırsa, testere yeniden çalıştırıldığında yukarı doğru hareket edebilir veya iş parçasından geri tepebilir. d) Bıçak sıkışması ve geri tepme riskini asgariye düşürmek için büyük levhaları destekleyin. Büyük levhalar kendi ağırlıkları altında bükülme eğilimi gösterirler. Destekler, her iki tarafta levhanın altına, kesme çizgisinin ve levha kenarının yakınına yerleştirilmelidir. e) Körelmiş veya hasar görmüş bıçakları kullanmayın. Bilenmemiş veya uygun şekilde ayarlanmamış bıçaklar dar kesikler üreterek aşırı sürtünmeye, bıçak sık ışmasına ve geri tepmeye neden olurlar. f) Kesim yapmadan önce, bıçak derinliği levyesi sıkı ve emniyetli olmalıdır. Kesim sırasında bıçak ayarının kayması, sıkışmaya ve geri tepmeye neden olabilir. g) Mevcut duvarlarda veya başka kör alanlarda kesim yaparken çok dikkatli olun. Çıkıntı yapan bıçak, geri tepmeye neden olabilecek nesneleri kesebilir. Alt muhafazanın işlevi a) Her kullanımdan önce alt muhafazanın doğru şekilde kapanıp kapanmadığını kontrol edin. Alt muhafaza serbestçe hareket etmiyor ve hemen kapanmıyorsa testereyi çalıştırmayın. Kesinlikle alt muhafazayı açık konuma ayarlamayın. Testere kazayla düşürülürse, alt muhafaza bükülebilir. Alt muhafazayı geri çekme koluyla kaldırı n ve serbestçe hareket ettiğinden ve herhangi bir kesim açısında veya derinliğinde bıçağa veya başka herhangi bir parçaya dokunmadığından emin olun. b) Alt muhafaza yayının çalışmasını kontrol edin. Muhafaza ve yay uygun şekilde çalışmıyorsa, kullanımdan önce tamir edilmelidir. Hasar gören parçalar, yapışkan birikintiler veya döküntüler nedeniyle alt muhafaza ağır çalışabilir.

Alt muhafaza sadece “dalma kesim” ve “bileşik kesim” gibi özel kesimler için manüel olarak geri çekilebilir. Tutamağı geri çekerek alt muhafazayı kaldırın ve bıçak malzemeye girer girmez alt muhafaza serbest bırakılmalıdır. Diğer tüm kesme işlemleri için, alt muhafaza otomatik olarak çalışmalıdır. d) Testereyi tezgaha veya yere koymadan önce daima alt muhafazanın bıçağı kapladığından emin olun. Korunmayan, hareketli bir bıçak, testerenin geriye doğru hareket ederek yolundaki her şeyi kesmesine neden olacaktır. Düğme serbest bırakıldıktan sonra bıçağın durması için geçen zamana dikkat edin.

İLAVE GÜVENLİK UYARILARI

1. Şarj edilebilir batarya bağlantı deliğine yabancı madde

girmesine izin vermeyin.

2. Kesinlikle şarj edilebilir bataryayı ve şarj cihazını

3. Kesinlikle şarj edilebilir bataryayı kısa devre yapmayın.

Bataryanın kısa devre olması büyük bir elektrik akıma ve aşırı ısınmaya neden olacaktır. Bu, bataryanın yanmasına veya hasar görmesine yol açar.

4. Bataryayı ateşe atmayın. Eğer batarya yanmışsa

5. Bu alet sürekli kullanıldığında aşırı ısınabilir, motor

ve şalter hasar görebilir. Lütfen, yaklaşık 15 dakika kullanmadan bekleyin.

6. Şarj cihazının havalandırma deliklerine nesneler sokmayın.

Şarj cihazının havalandırma deliklerine metal nesneler veya yanıcı maddeler sokulması, elektrik çarpması tehlikesine ve şarj cihazının hasar görmesine yol açacaktır.

7. Bitmiş bir akü kullanılması şarj aletine zarar verir.

8. Şarj sonrası batarya ömrü pratik kullanım için çok

kısaldığında bataryayı derhal satın aldığınız mağazaya götürün. Ömrü tükenen bataryayı atmayın.

9. İşlem sırasında kulak koruyucu kullanın.

10. Sadece makine üzerinde belirtilen bıçak çapını kullanın.

11. Başka herhangi bir taşlama çarkı kullanmayınız.

12. Deforme olmuş veya çatlamış testere bıçaklarını

13. Yüksek hız çeliğinden yapılmış testere bıçaklarını

14. Bu talimatlarda belirtilen özelliklere uymayan testere

bıçaklarını kullanmayın.

15. Testere bıçaklarını disk üzerinde yanal baskı uygulayarak

16. Testere bıçaklarını daima keskin tutun.

17. Alt muhafazanın düzgün ve serbestçe hareket ettiğinden

18. Yuvarlak testereyi hiçbir şekilde alt koruyucu açık

pozisyondayken kullanmayın.

19. Muhafaza sisteminin geri çekme mekanizmasının doğru

şekilde çalıştığından emin olun.

20. Yuvarlak testereyi hiçbir şekilde testere bıçağı yukarıya

veya yana dönükken kullanmayın.

21. Malzemede çivi gibi yabancı maddeler bulunmadığından

22. Testere bıçakları 125 mm olmalıdır.

23. Herhangi bir ayar, servis veya bakım yapmadan önce pili

24. Fren geri tepmesine dikkat edin.

Bu dairesel testere, düğ me serbest bırakıldığında çalışan bir elektrikli fren barındırır. Fren çalışırken biraz geri tepme olduğu için, ana gövdeyi güvenli bir şekilde tuttuğunuzdan emin olun.

25. Kullanılacak güç kaynağının, ürün isim plakası üzerinde

belirtilen güç gerekliliklerine uygun olduğundan emin olun.

26. Düğmenin KAPALI konumunda olduğundan emin olun.

Eğer düğme AÇIK konumunda iken pil elektrikli alete takılırsa, elektrikli alet hemen çalışmaya başlayarak ciddi bir kazaya neden olabilir.

27. Altlık ile malzeme arasında boşluk olması durumunda

kesme işleminden kaçının. Bıçak bağlanıyorsa veya herhangi bir nedenle bir kesme işlemine ara verdiğinizde, tetiği serbest bırakın ve bıçak tamamen duruncaya kadar testereyi malzeme içinde hareketsiz tutun. Bıçak hareket halindeyken kesinlikle testereyi malzemeden çıkarmaya çalışmayın veya geriye doğru çekmeyin, GERİ TEPME oluşabilir. Bıçağın sıkışma nedenini araştırın ve gidermek için gereken işlemi yapın.

kışması ve GERİ TEPME riskini asgariye düşürmek için büyük levhaları destekleyin. Büyük levhalar kendi ağırlıkları altında bükülme eğilimi gösterirler (Şek. 3). Destekler, her iki tarafta levhanın altına, kesme çizgisinin ve levha kenarının yakınına Şek. 2‘de gösterildiği şekilde yerleştirilmelidir. Bıçak sıkışması ve geri tepme riskini asgariye düşürmek için. Kesme işlemi, testerenin iş parçası üzerinde dayandırılmasını gerektirdiğinde, testere büyük kısım üzerine dayandırılmalıdır ve küçük parça kesilir. 00BookCD3605DAEU.indb21900BookCD3605DAEU.indb219 2024/03/1214:32:072024/03/1214:32:07220 Türkçe

29. Mevcut duvarlarda veya diğer çıkmaz bölgelerde bir “Cep

Kesimi” yaparken son derece dikkatli olun. Çıkıntı yapan bıçak, GERİ TEPMEYE neden olabilecek nesneleri kesebilir. Elinizi veya parmaklarınızı testerenin arkasına ASLA koymayın (Şek. 4). Geri tepme olursa, testere kolayca elinizin üzerine geri doğru sıçrayabilir ve muhtemelen yaralanmaya sebep olabilir.

30. UYARI: İş parçasını düzgün bir şekilde desteklemek ve

kişisel yaralanmaya sebep olabilecek kontrol kaybını önlemek için testereyi sıkı bir şekilde tutmak önemlidir. Şek. 5 testerenin genel olarak nasıl desteklendiğini göstermektedir.

31. Testere altlığının geniş kısmını, iş parçasının sağlamca

desteklenen kısmı üzerine yerleş tirin, kesim işlemi yapıldığında düşecek kısmına yerleştirmeyin. Şekillerde gösterildiği gibi Şek. 6 tahtanın ucunun DOĞRU kesilme şeklini ve Şek. 7 YANLIŞ kesilme şeklini göstermektedir. İş parçası küçük veya kısaysa, sıkıştırın. KISA YERLERİ ELLE TUTMAYA ÇALIŞMAYIN!

32. Dairesel testere bir mengenede baş aşağı konumda

tutulurken asla kesmeye çalışmayın. Bu durum oldukça tehlikelidir ve ciddi kazalara yol açabilir (Şek. 8).

33. Kol gevşek kalırsa, çok tehlikeli bir durum oluşturacaktır.

Onu daima iyice sıkıştırın. (Şek. 9)

leminden önce, keseceğiniz malzemeden emin olun. Eğer kesilecek malzeme zararlı/toksik tozlar üretecekse, toz torbasının veya uygun toz çekme sisteminin toz çıkışına sıkıca bağlantığından emin olun. Ayrıca, mevcutsa toz maskesi kullanın. ○ Kesmeye başlamadan önce, testere bıçağının tam devir hızını kazandığını onaylayın. ○ Çalışma sırasında testere bıçağının durması veya anormal ses çıkarması halinde, derhal düğmeyi KAPATIN. ○ Yuvarlak testerenin yukarı veya yana doğru bakan bıçakla kullanılması çok tehlikelidir. Bu tür olağ an dışı uygulamalardan kaçınılmalıdır. ○ Malzemeleru keserken daima emniyet gözlüğü takın. ○ Bir işi bitirdiğinizde, pili çıkarın.

35. Testere bıçağını taktıktan sonra, kilit kolunun belirtilen

konuma emniyetli şekilde sabitlendiğini onaylayın.

36. Işığa bakarak gözünüzü ışığa direkt olarak maruz

bırakmayın. Gözünüz ışığa sürekli maruz kalırsa, gözünüz zarar görecektir.

37. Alet veya batarya terminalleri (batarya montajı) deforme

olmuşsa ürünü kullanmayın. Bataryayı takmak duman çıkmasına ya da tutuşmaya neden olabilecek bir kısa devreye neden olabilir.

38. Aletin terminallerini (batarya montajı) talaş ve tozdan

uzak tutun. ○ Kullanmadan önce terminaller bölgesinde talaş ve toz birikmediğinden emin olun. ○ Kullanım sırasında aletin üzerindeki talaş veya tozun bataryanın üzerine düşmesini engellemeye çalışın. ○ Çalışmayı askıya aldıktan veya kullandıktan sonra, aleti düşen talaş veya toza maruz kalabileceği bir yerde bırakmayın. Bunun yapılması duman çıkmasına ya da tutuşmaya neden olabilecek bir kısa devreye neden olabilir.

39. Her zaman bir eliniz tutacakta olacak şekilde aleti sıkıca

40. Aleti ve pili daima -5 °C ila 40 °C arasındaki sıcaklıklarda

41. Her bir kesilen malzemeye uyan bir testere bıçağı

42. Aletin üzerinde görüntülenen dönüş hızına eşit veya

daha yüksek bir görüntülenen h ıza sahip bir testere bıçağı kullanın.

LİTYUM-İYON BATARYAYLA ILGILI

UYARI Çalışma ömrünü uzatmak için, lityum-iyon bataryada çıkışı durduran bir koruma işlevi mevcuttur. Aşağıda açıklanan 1 ila 3 durumlarında, bu ürünü kullanırken anahtarı çekiyor olsanız bile motor durabilir. Bu bir arıza değil koruma işlevinin bir sonucudur.

1. Pil enerjisi tükendiğinde motor durur.

Böyle bir durumda bataryayı derhal şarj edin.

2. Eğer alete fazla yüklenilirse motor durabilir. Böyle

bir durumda aletin anahtarını serbest bırakın ve aşırı yüklemenin sebeplerini ortadan kaldırın. Bunun ardından aleti tekrar kullanabilirsiniz.

3. Eğer batarya aşırı iş koşulunda fazla ısınırsa, batarya

gücü kesilebilir. Bu durumda, bataryayı kullanmayı keserek soğumasını bekleyin. Bunun ard ından aleti tekrar kullanabilirsiniz. Ayrıca, lütfen aşağıdaki uyarı ve ikazları dikkate alın. UYARI Herhangi bir batarya sızıntısına, ısı üretilmesine, duman yayılmasına, patlamaya ve erken ateşlemeye meydan vermemek için, lütfen aşağıdaki uyarıları dikkate alın:

1. Batarya üzerinde talaş ve toz birikmediğinden emin olun.

○ Çalışma sırasında batarya üzerine talaş ve toz dökülmediğinden emin olun. ○ Çalışma sırasında elektrikli alet üzerine dökülen talaş ve tozun batarya üzerinde birikmediğinden emin olun. ○ Kullanılmayan bir bataryayı talaşa ve toza maruz kalan bir yerde saklamayın. ○ Bir bataryayı saklamadan önce, üzerine yapışabilecek talaş ve tozu temizleyin ve metal parçalarla (vida, çivi, v.b.) birlikte saklamayın.

2. Bataryayı çivi benzeri keskin nesnelerle delmeyin;

çekiçle vurmayın; üzerine basmayın; atmayın ve şiddetli fi ziksel darbeye maruz bırakmayın.

3. Açıkça hasarlı veya deforme olduğu görülen bataryayı

4. Bataryayı kutuplarını ters bağlayarak kullanmayın.

5. Doğrudan elektrik prizlerine veya çakmak soketlerine

6. Bataryayı belirtilenler dışında herhangi bir amaç için

7. Eğer belirtilen şarj etme süresi geçmesine rağmen

batarya tamamen şarj olmuyorsa, derhal şarj işlemini durdurun.

8. Bataryayı mikrodalga fırın, kurutucu veya yüksek basınçlı

kaplar gibi ortamlardaki yüksek sıcaklık veya basınçlara maruz bırakmayın.

9. Sızıntı görülmesi veya kötü koku algılanması durumunda

derhal ateşten uzaklaştırın.

10. Güçlü statik elektrik üretilen bir yerde kullanmayın.

11. Eğer batarya sızıntısı, kötü koku, ısı üretilmesi, renk

solması veya deformasyon varsa veya kullanım, şarj işlemi veya saklama sırasında herhangi bir şekilde anormallik görülürse, derhal cihazdan veya batarya şarj cihazından çıkarın ve kullanmayı kesin.

12. Bataryayı suya daldırmayın veya içinde herhangi

bir sıvının akmasına izin vermeyin. Su gibi iletken sıvıların girişi, yangın veya patlama ile sonuçlanan hasarlara neden olabilir. Bataryanızı yanıcı ve parlayıcı maddelerden uzak, serin, kuru bir yerde saklayın. Aşındırıcı gaz ortamlarından kaçınılmalıdır. İKAZ

1. Eğer bataryadan sızan sıvı gözlerinize kaçarsa,

gözlerinizi ovuşturmayın; hemen temiz suyla iyice yıkayın ve derhal bir doktora başvurun. Bataryadan sızan bu sıvı, tedavi uygulanmaması durumunda göz problemlerine neden olabilir.

2. Eğer sıvı cildinizle veya elbiselerinizle temas ederse,

derhal temiz suyla yıkayın. Sıvı, cilt tahrişine neden olabilir. 00BookCD3605DAEU.indb22000BookCD3605DAEU.indb220 2024/03/1214:32:082024/03/1214:32:08221 Türkçe

3. Eğer bataryayı ilk defa kullandığınızda pas, kötü koku,

deformasyon ve/veya başka anormallikler saptarsanız, bataryayı kullanmayın ve derhal tedarikçisine veya satıcısına iade edin. UYARI Lityum iyon bataryanın kutbuna bir iletken yabancı madde girerse, batarya kısa devre olarak yangına neden olabilir. Lityum iyon bataryayı saklarken, aşağıdaki kurallara kesinlikle uyun. ○ Saklama muhafazasına iletken döküntüler, çiviler veya demir tel ve bakır tel gibi teller koymayın. ○ Kısa devre oluşmasını engellemek için, bataryayı alete takın veya saklamak için vantilatör görülmeyinceye kadar batarya kapağını emniyetli şekilde yerleştirin.

LİTYUM İYON BATARYANIN

TAŞINMASI İLE İLGİLİ

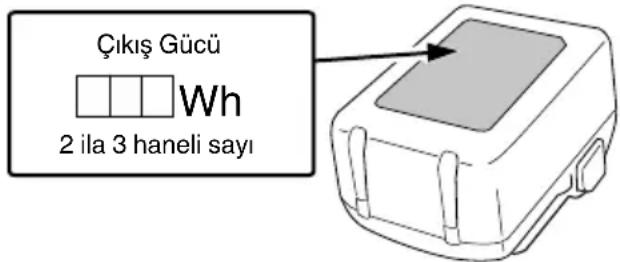

Bir lityum iyon bataryayı taşırken, lütfen aşağıdaki önlemlere uyun. UYARI Ta şıma şirketine lityum iyon batarya içeren bir paket olduğunu ve bataryanın çıkış gücünü bildirin ve taşımayı ayarlarken taşıma şirketinin talimatlarına uyun. ○ Çıkış gücü 100 Wh aşan lityum iyon bataryalar Tehlikeli Malların nakliye sınıfı kapsamında değerlendirilir ve özel uygulama prosedürleri gerektirir. ○ Yurt dışına taşıma için, uluslararası kanunlara ve varış ülkesinin kuralları ve yönetmeliklerine uymanız gerekir.

Çıkış Gücü 2 ila 3 haneli sayı

USB CİHAZI BAĞLANTI ÖNLEMLERİ

(SADECE UC18YSL3 ŞARJ ALETİYLE) Beklenmedik bir sorun meydana gelirse, bu cihaza bağlı bir USB cihazındaki veriler bozulabilir veya kaybolabilir. Bu ürünle kullanmadan önce USB cihazında bulunan herhangi bir veriyi yedeklediğinizden daima emin olun. Bağlı bir cihazda meydana gelebilecek herhangi bir hasardan veya bir USB cihazında kayıtlı herhangi bir verinin kaybolmasından veya bozulmasından dolayı şirketimizin kesinlikle hiçbir sorumluluk kabul etmeyeceğinden lütfen haberiniz olsun. UYARI ○ Kullanmadan önce USB kablosunda herhangi bir kusur veya hasar olup olmadığını kontrol edin. Kusurlu veya hasarlı bir USB kablosunun kullanılması duman yayılımına veya tutuşmaya sebep olabilir. ○ Ürün kullanılmadığında, USB bağlantı noktasını kauçuk kapakla örtün. USB bağlantı noktasında toz, vb. birikimi duman yayılımına veya tutuşmaya yol açabilir. NOT ○ USB yeniden şarj etme iş lemi sırasında bazen duraklama olabilir. ○ Bir USB cihazı şarj edilmediği zaman, USB cihazını şarj aletinden çıkarın. Aksi halde, USB cihazın pil ömrü azalmakla kalmaz, beklenmedik kazalara da yol açabilir. ○ Cihazın tipine bağlı olarak bazı USB cihazlarını şarj etmek mümkün olabilir. PARÇA ADLARI (Şek. 1 – Şek. 30) Düğme Düğme kilidi Kesme derinliği kolu Kapak Alt koruyucu Cıvata Pul (B) Testere bıçağı Altlık üzerindeki kılavuz yarığı Altlık Kilit kolu Kılavuz sıkma kelebek cıvatası LED lamba Batarya Altıgen çubuk anahtar Tutacak Kılavuz Mod seçme düğmesi Sessiz mod gösterge lambası Batarya seviye gösterge düğmesi Pil seviyesi gösterge lambası Aydınlatma modu düğmesi Aydınlatma modu gösterge lambası Yıldız tornavida Düz uçlu tornavida Kanca Vida Temizleyici Hortum Hortum ucu Hortum bağlantı noktası Ek yeri Pul (A) Testere kapağı (B) Kelebek somun Toz kapağı Plastik kapak Testere kapağı (A) Testere kapağının işareti (A) Bağlantı Dişli kapağı 00BookCD3605DAEU.indb22100BookCD3605DAEU.indb221 2024/03/1214:32:082024/03/1214:32:08222 Türkçe SEMBOLLER UYARI Aşağıda, bu makine için kullanılan simgeler gösterilmiştir. Makineyi kullanmadan önce bu simgelerin ne anlama geldiğini bildiğinizden emin olun. CD3605DA: Kablosuz Metal Kesme Testeresi Kullanıcı yaralanma riskini azaltmak için kullanım kılavuzunu okumalıdır. Daima koruyucu gözlük takın. Daima koruyucu kulaklık takın. Sadece AB ülkeleri için Elektrikli aletleri evdeki çöp kutusuna atmayın! Kullanım ömrünü dolduran elektrikli aletler, atık elektrikli ve elektronik cihazlarla ilgili 2012/19/ AB Avrupa Direktifi ne ve bu Direktifi n ulusal kanunlar çerçevesinde uygulanma şekline göre ayrı olarak toplanmalı ve çevre şartlarına uygun bir geri dönüşüm tesisine gönderilmelidir.

Yüksüz hız AÇMA KAPAMA Pili çıkartın Yasaklanmış eylem Mod seçme düğmesi Aydınlatma modu düğmesi Sürekli Açık (2 dakika sonar kapanır) Yalnızca SW Açık olduğunda yanar Sürekli kapalı Batarya doluluk gösterge düğmesi Batarya Ya n ıyor ; Kalan batarya gücü %75’in üzerinde. Ya n ıyor ; Kalan batarya gücü %50 – %75. Ya n ıyor ; Kalan batarya gücü %25 – %50. Ya n ıyor ; Kalan batarya gücü %25’in altında. Ya n ıp sönüyor ; Batarya gücü bitmek üzere. Bataryayı en kısa sürede şarj edin. Ya n ıp sönüyor ; Yüksek sıcaklık dolayısıyla çıkış gücü askıya alındı. Bataryayı aletten çıkarın ve tamamen soğumasına izin verin. Ya n ıp sönüyor ; Hata veya arıza nedeniyle çıkış gücü askıya alındı. Sorun bataryayla ilgili olabilir, bu nedenle satıcınızla iletişim kurun. NOT LED lambanın açık unutulması nedeniyle batarya gücünün harcanmasını engellemek için, yaklaşık 2 dakika sonra lamba otomatik olarak söner. STANDART AKSESUARLAR Ana üniteye (1 ünite) ilave olarak, ambalajda sayfa 313’te listelenen aksesuarlar yer alır Standart aksesuarlar haber vermeden değiştirilebilir. İSTEĞE BAĞLI AKSESUARLAR (ayrıca satılır) Karbür uçlu testere bıçağı Bıçak Uç genişliğiDiş sayısı Kod No. Standart aksesuarlar Yumuşak çelik malzemeleri kesmek için 1,45 mm 28 diş 374352 İsteğe bağlı aksesuarlar Paslanmaz çelik malzemeleri kesmek için 1,15 mm 42 diş 375171 Ahşap malzemeleri kesmek için 1,2 mm 24 diş 374351 00BookCD3605DAEU.indb22200BookCD3605DAEU.indb222 2024/03/1214:32:102024/03/1214:32:10223 Türkçe UYGULAMALAR Bıçaklar Kullanımlar Standart aksesuarlar Yumuşak çelik malzemeleri* kesmek için O Çelik boru, çelik profi ller (“C” profi lleri, “L” köşebentleri vb.) ve alüminyum doğrama gibi çeşitli türden yumuşak çelik malzemeleri kesmek için. Temperli çelik malzemeleri kesmek için kullanılamaz. İsteğe bağlı aksesuarlar Paslanmaz çelik malzemeleri kesmek için O Yuvarlak borular, vb. gibi paslanmaz çelik malzemeleri kesmek için. Ahşap malzemeleri kesmek için O Çeşitli türden ahşap malzemeleri kesmek için.

• Alüminyumu kesmek mümkündür. Ancak, bunu yaparken bıçağın kenarına kesme yağı uygulayın. İsteğe bağlı aksesuarlar haber vermeden değiştirilebilir. İKAZ ○ Çelik malzemeleri keserken bir temizleyici ile bağlamayın. ○ Kesilecek malzemeleri değiştirirken testere kapağının içini boşaltın.

Metal levhaları art arda kesmeyin.

(Sessiz mod) Kapasite Kesme derinliği 90° 46 mm Bu alet için batarya mevcuttur* Çok voltlu batarya Ağırlık** 2,8 kg (BSL36A18X) 3,1 kg (BSL36B18X)

• Mevcut bataryalar (BSL3660/3620/3626, BSL18xx serisi vb.) bu aletle kullanılamaz. ** EPTA-Prosedürü 01/2014’e göre NOT HiKOKI’nin sürekli araştırma ve geliştirme çalışmaları nedeniyle, burada belirtilen teknik özelliklerde önceden haber verilmeden değişiklik yapılabilir. Elektronik kontrol ○ Yumuşak çalıştırma ○ Aşırı yüklenme koruması Bu koruma özelliği, çalışma sırasında motorun aşırı yüklenmesi veya dönüş hızında belirgin bir düşüş olması durumunda motora giden gücü keser. Aşırı yüklenme koruma özelliği etkinleştirildiğinde motor durabilir. Böyle bir durumda aletin düğ mesini serbest bırakın ve aşırı yüklenmenin sebeplerini ortadan kaldırın. Daha sonra aleti tekrar kullanabilirsiniz. ○ Aşırı ısınma koruması Bu koruma özelliği, çalışma sırasında motorun aşırı ısınması durumunda motora giden gücü keser ve elektrikli aleti durdurur. Aşırı ısınma koruma özelliği etkinleştirildiğinde motor durabilir. Böyle bir durumda aletin düğmesini serbest bırakın ve birkaç dakika soğumasına müsaade edin. Daha sonra aleti tekrar kullanabilirsiniz. ○ Sürekli ağır yük koruması Bu koruma işlevi, sürekli bir ağır yük uygulandığında devirde bir azalmaya yol açabilir. Ağır yükün devam etmesi durumunda motor çalış mayı durdurabilir. ○ Dönüş hızı değiştirme işlevi (Güç modu / Sessiz mod) (Güç modu / Sessiz mod düğmesi işlevi) Mod Seçici Düğmeye her bir basışta, çalışma modu değişir. (Şek. 12) Sessiz mod, maksimum motor DEVRİNİ düşürerek, daha az gürültüyle etkin çalışmaya imkan tanır. Sessiz Mod Gösterge Lambası, Sessiz modda yanar. Sessiz mod sırasında yük arttığında, alet otomatik olarak Güç moduna geçecektir ve yük düştüğünde Sessiz moda geri dönecektir. Güç modunda, yük azalsa bile Sessiz modda hiçbir değişiklik yapılmaz. NOT ○ Mod değişiklilerine imkan tanımak için bataryayı taktıktan sonra düğmeyi bir kez çekin. ○ Düğme paneline güçlü bir darbede bulunmayın veya paneli kırmayın. Soruna yol açabilir.

Voltaj 36 V / 18 V (Otomatik Geçiş*) Batarya kapasitesi 2,5 Ah / 5,0 Ah (Otomatik Geçiş*) Mevcut kablosuz ürünler** Çok voltlu seri, 18 V ürün Mevcut şarj cihazı Lityum iyon bataryalar için kayar şarj cihazı

• Alet kendi kendine otomatik olarak geçiş yapacaktır. ** Ayrıntılar için lütfen genel kataloğumuza bakın. ŞARJ ETME Elektrikli aleti kullanmadan önce bataryayı aşağıdaki şekilde şarj edin.

1. Şarj cihazının elektrik fi şini prize takın.

Şarj aletinin fi şini bir prize takarken, şarj gösterge lambası kırmızı renkte yanıp sönecektir (1 saniye aralıklarla).

2. Bataryayı şarj cihazına takın

Bataryayı Şek. 18 (sayfa 5)’de görüldüğü gibi şarj cihazına sıkıca takın.

Şarj cihazına bir batarya takarken, şarj gösterge lambası mavi yanıp sönecektir. Batarya tamamen şarj olduğunda, şarj gösterge lambası yeş il yanacaktır. (Bkz. Tablo 1) (1) Şarj gösterge lambası bildirimi Şarj gösterge lambasının bildirimleri, şarj aletinin veya şarj edilebilir pilin durumuna göre Tablo 1’de gösterildiği şekilde olacaktır. 00BookCD3605DAEU.indb22300BookCD3605DAEU.indb223 2024/03/1214:32:102024/03/1214:32:10224 Türkçe Tablo 1 Şarj gösterge lambasının bildirimleri Şarj gösterge lambası (KIRMIZI /

MOR) Şarj öncesinde Ya n ıp söner (KIRMIZI) 0,5 saniye yanar. Yanmaz 0,5 saniye için (0,5 saniye kapalıdır) Güç kaynağına bağlı Şarj sırasında Ya n ıp söner (MAVİ) 0,5 saniye yanar. 1 saniye boyunca yanmaz. (1 saniye boyunca kapalı) Batarya kapasitesi %50’den daha az Ya n ıp söner (MAVİ) 1 saniye yanar. Yanmaz 0,5 saniye için (0,5 saniye kapalıdır) Batarya kapasitesi %80’den daha az Yanar (MAVİ) Sürekli yanar. Batarya kapasitesi %80’den daha fazla Şarj etme tamamlandı Yanar (YEŞİL) Sürekli yanar. (Sürekli zil sesi: yaklaşık 6 saniye) Aşırı ısınma bekleme modu Ya n ıp söner (KIRMIZI) 0,3 saniye yanar. Yanmaz 0,3 saniye için (0,3 saniye kapalıdır) Batarya aşırı ısınmış. Şarj yapılamıyor. (Batarya soğuduğunda şarj işlemi başlayacaktır) Şarj yapılamıyor Titreşir (MOR) 0,1 saniye yanar. 0,1 saniye yanmaz. (0,1 saniye kapalıdır) (Kesintili zil sesi: yaklaşık 2 saniye) Batarya veya şarj cihazı arızalı (2) Şarj edilebilir pilin şarj süresi ve sıcaklıklar hakkında Sıcaklıklar ve şarj süresi, Tablo 2’de görüldüğü gibi olacaktır. Tablo 2 Şarj makinesi UC18YSL3 Batarya Batarya tipi Li-ion Bataryaların şarj edilebileceği sıcaklık aralığı 0°C – 50°C Şarj gerilimi V 14,4 18 Şarj süresi, yaklaşık (20°C’de) BSL14xx serisi BSL18xx serisi Çok voltlu seri (4 hücre) (8 hücre) (5 hücre) (10 hücre) (10 hücre) min. BSL1415S

NOT Şarj süresi, ortam sıcaklığına ve güç kaynağının voltajına göre farklılık gösterebilir.

4. Şarj cihazının elektrik fi şini prizden çıkarın.

Şarj cihazını sıkıca tutun ve bataryayı çekerek çıkarın. NOT Şarj işleminden sonra bataryayı makineden çıkardığınızdan emin olun. Yeni bataryalar, vb. durumundaki elektrik boşalmasıyla ilgili Yeni bataryaların dahili kimyasal maddeleri ve uzun bir süre boyunca kullanılmayan bataryalar aktif hale getirilmiş olmadığı için, birinci ve ikinci kez kullanımlarında elektrik boşalması düşük olabilir. Bu geçici bir olaydır ve bataryaları 2 - 3 kez şarj ederek şarj etmek için gerekli olan normal süre eski haline gelecektir. 00BookCD3605DAEU.indb22400BookCD3605DAEU.indb224 2024/03/1214:32:112024/03/1214:32:11225 Türkçe Bataryanın daha uzun süre çalışması için yapılması gerekenler. (1) Bataryaları tamamen tükenmeden önce yeniden şarj edin. Aletin gücünün azaldığını hissettiğiniz zaman, aleti kullanmayı durdurun ve bataryayı yeniden şarj edin. Aleti kullanmaya devam edersiniz ve elektrik akımını tüketirseniz, batarya hasar görebilir ve ömrü kısalacaktır. (2) Yüksek sıcaklıklarda şarj etmekten kaçının. Şarj edilebilir bir batarya kullanımdan hemen sonra sıcak olacaktır. Bu şekildeki bir batarya kullanımdan hemen sonra şarj edilirse, dahili kimyasal maddesi bozulacak ve batarya ömrü kısalacaktır. Bataryayı kenara koyun ve bir süre soğuduktan sonra yeniden şarj edin. İKAZ ○ Eğer batarya uzun bir süre doğrudan güneş ışığ ına maruz kalan bir yerde bırakılması veya az önce kullanılmış olması nedeniyle ısınmışken şarj edilirse, şarj cihazının şarj gösterge lambası 0,3 saniye boyunca yanar, 0,3 saniye boyunca yanmaz (0,3 saniye boyunca kapalıdır). Böyle bir durumda, şarj işleminden önce akünün soğumasını bekleyin. ○ Şarj gösterge lambası titreyerek yandığında (0,2 saniyelik aralıklarla), şarj aletinin pil konektöründe yabancı nesneler olup olmadığını kontrol edin ve varsa çıkartın. Yabancı nesne yoksa, muhtemelen batarya veya şarj cihazı arıza yapmış demektir. Hemen yetkili Servis Merkezi'ne götürün. ○ UC18YSL3 çıkarılmış ken dahili mikro bilgisayarın bataryanın şarj edildiğini algılaması yaklaşık 3 saniye süreceğinden, şarja devam etmek için yeniden takmadan önce en az 3 saniye bekleyin. Batarya 3 saniye dolmadan yeniden takılırsa, doğru şarj edilmeyebilir.

MONTAJ VE ÇALIŞTIRMA

İşlem Şekil Sayfa Kesme derinliğinin ayarlanması 93 Kesme çizgisi 10 3 Düğmeyle çalıştırma 11 4 Mod seçme işlevi hakkında (*1)

Batarya doluluk göstergesi 13 4 LED lambanın kullanımı 14 4 Kılavuzun takılması (ayrıca satılır) 15 4 Kancanın takılması (*2) (ayrıca satılır) 16 5 Bataryayı çıkarma ve takma 17 5 Şarj etme 18 5 Aleti tutma 19 5 Temizleyiciyle bağlantı (ayrıca satılır) 20 6 Testere bıçağının sökülmesi 21 6 Testere bıçağının takılması (*3)

Bir USB cihazı elektrik prizinden şarj etme 23-a 7 Bir USB cihazı ve bataryayı elektrik prizinden şarj etme 23-b 7 USB cihazının şarj edilmesi 24 7 USB cihazının şarj edilmesi tamamlandığında

Aksesuarların seçimi ― 314 (*1) Mod seçme işlevi hakkında Mod seçme düğmesine her basıldığında, işlem modu değişir. Sessiz modu seçildiğinde, Sessiz mod gösterge lambası yanar. Sessiz mod, maksimum motor DEVRİNİ düşürerek, daha az gürültüyle etkin çalışmaya olanak sağlar. Eğer motor Sessiz modda çalışırken yük artarsa, mod otomatik olarak Güç moduna değişir. Ayrıca, eğer yük tekrar azalırsa, otomatik olarak Sessiz moda geri döner. Güç modu ile, ünite ağır bir yükle sürekli olarak her yüklendiğinde tahmin işlevi devir sayısını düşürmek üzere etkinleşir. Mod Yüksüz hız Güç 3600 min

NOT ○ Mod yalnızca bir batarya takıldıktan ve düğme bir kez çekildikten sonra değişecektir. ○ Düğme açık/kapalı durumda olsa veya pil çıkarılsa/ yeniden takılsa bile geçerli mod korunacaktır. (*2) Kancanın Takılması Kanca, işlemler sırasında üniteyi geçici olarak asmak için kullanılabilir (Şek. 16). İKAZ Kanca, üniteyi üzerinize asmak için asla kullanılmamalıdır. Kancayı kullanırken ana ünitenin kaymayacağından ve düşmeyeceğinden ya da rüzgar tarafından dengesiz hale getirilmeyeceğinden emin olmak için kancayı kontrol edin. Kazalara sebep olabileceğinden üniteyi kemerinizden veya pantolonunuzdan asla asmayın. (*3) Uçlu testere bıçağını kullandıktan sonra (A) ve (B) testere kapakları sıcak olabilir. Elinize alırken dikkatli olun.

LED LAMBA UYARI SİNYALLERİ

(Şek. 31) Bu ürün aletin kendisinin yanı sıra aküyü de korumak için tasarlanmış işlevlere sahiptir. Anahtar çekildiğinde, çalışma sırasında koruma işlevlerinden herhangi biri harekete geçirilirse, LED lamba Tablo 3’te tarif edildiği gibi yanıp sönecektir. Koruma işlevlerinden herhangi biri harekete geçirildiğinde, düzeltici eylem altında tarif edilen talimatları takip edin. Şek. 31 00BookCD3605DAEU.indb22500BookCD3605DAEU.indb225 2024/03/1214:32:112024/03/1214:32:11226 Türkçe Tablo 3 Koruyucu Fonksiyon Aşırı Isınma Koruması Aşırı Yükleme Koruması Sürekli Ağır Yük Koruması 1 Sürekli Ağır Yük Koruması 2 Alet Durumu Motor çalışma sırasında durdu Motor çalışma sırasında durdu Motor hızı çalışma sırasında azaldı Motor çalışma sırasında durdu LED Aydınlatma Durumu 0,5 saniye 0,1 saniye Kullanılan LED lamba uyarı sinyali türüne göre değişir. 0,1 saniye Gösterge Lambasının Aydınlatma Koşulu Güç modu: Lamba KAPALI Sessiz mod: Lamba AÇIK Güç modu: Lamba KAPALI Sessiz mod: Lamba AÇIK 0,5 saniye 0,1 saniye Sebep Motorun sıcaklığı yüksek Motor aşırı yüklü Motor sürekli aşırı yüklü Sürekli Ağır Yük Koruması 1 uyarısına rağmen çalışmaya devam edildi Önlem Ünite tamamen soğuyana kadar bekleyin. Düğme serbest bırakıldıktan yaklaşık 10 saniye sonra LED’in yanıp sönmesi durmalıdır. Aşırı yükün sebebini ortadan kaldırın. Düğme serbest bırakıldıktan yaklaşık 10 saniye sonra LED’in yanıp sönmesi durmalıdır. Daha fazla aşırı yüklenme uzun bir süre boyunca devam ederse Sürekli Ağ

Yük Koruması 2 tetiklenecektir ve ünitenin çalışması duracaktır. Ya n ıp sönmeyi iptal etmek ve Güç modu gösterge lambasına geri dönmek için düğmeyi serbest bıraktıktan yaklaşık 10 saniye sonra mod seçme düğmesine basın. Aşırı yüklenmenin nedenini ortadan kaldırın ve ünitenin soğumasını bekleyin. LED lambanın ve gösterge lambasının yanıp sönmesini iptal etmek için, düğmeyi serbest bıraktıktan yaklaşık 2 dakika sonra mod seçme düğmesine basın. Çalışmaya devam edin.

UYARI Talaşları atarken aletin kapalı durumda olduğundan ve bataryanın çıkarıldığından emin olun. İKAZ ○ Çelik malzemeleri keserken, talaşlar işarete ulaşınca atık malzemeyi boşalttığınızdan emin olun. (Şek. 26) Talaşların ısısı testere kapağını deforme edebilir. ○ Kesilen malzemeye bağlı olarak atık malzeme ısıyı tutabilir. Atık malzemeye veya testere kapağına (A) ve (B) çıplak ellerle dokunmayın. NOT ○ Alet, testere kapağının içi talaşla doluyken kullanılırsa toplama etkinli ği azalacaktır. Talaşları testere kapağının içi dolmadan önce attığınızdan emin olun. ○ Talaşları atarken, talaşları motorun veya batarya yuvasının içine dökmemeye dikkat edin. ○ Kesilecek malzemeleri değiştirirken testere kapağının içini boşaltın. (1) Toz kapağının altındaki kancaya bastırın, toz kapağını açın ve testere kapağının içindeki talaşları atın. (Şek. 26) (2) Toz kapağını kapatın ve kancayla sabitleyin. VEYA (1) Testere kapağını aş ağıya doğru yöneltin, kelebek somunu gevşetin, testere kapağını (A) çıkarın ve testere kapağı içine toplanan talaşları atın. (Şek. 27) (2) Testere kapağını (A) takın ve kelebek somunuyla sabitleyin. NOT Testere kapağının (B) içine testere tozu veya diğer parçacıklar toplanmışsa lütfen 226. sayfadaki “Testere kapağının içini temizleme” bölümüne bakın.

1. Testere bıçağının muayene edilmesi

Körelmiş bir testere bıçağı kullanılması verimi azaltacağından ve olası motor arızasına neden olacağından, aşınma fark eder etmez testere bıçağını bileyin veya değiştirin.

2. Montaj vidalarının muayene edilmesi

Tüm montaj vidalarını düzenli olarak kontrol edin ve uygun şekilde sıkılmış olduklarından emin olun. Gevşeyen vida varsa derhal sıkın. Aksi halde, ciddi tehlikeye yol açabilir.

3. Motor birimi bakımı

Motor sargısı bu aletin önemli bir parçasıdır. Hasar vermekten ve temizleme yağı veya suyu ile temastan kaçının. Motorda toz veya parçacı k birikmesi hasara neden olacaktır.

4. Alt muhafazanın kontrolü ve bakımı

Alt muhafazanın her zaman kolayca hareket ettiğinden emin olun. Herhangi bir arıza durumunda, alt muhafazayı derhal tamir edin.

5. Testere kapağının içini temizleme

Testere kapağında testere tozu veya diğer parçacıklar olmadığından emin olmak için düzenli olarak kontrol edin ve temizleyin. (1) Kelebek somununu gevşetin ve testere kapağını (A) çıkarın. (Şek. 28) 00BookCD3605DAEU.indb22600BookCD3605DAEU.indb226 2024/03/1214:32:112024/03/1214:32:11227 Türkçe NOT Kullanılan testere bıçağının şekline bağlı olarak, testere kapağı (B) çıkarılamaz. Bu durumda, (2) ve (3) için talimatların sırasını tersten uygulayın. (2) Üç vidayı bir yıldız tornavidayla gevşetin ve testere kapağını (B) çıkarın. (Şek. 29) (3) Testere bıçağını 225. sayfadaki “Testere bıçağının sökülmesi” bölümünde listelenen talimatlara göre çıkarın. (4) Testere kapağının, işmilinin, pulun ve diğer alanların içinden talaşları temizleyin. (Şek. 30) (5) Pulun, testere bıça ğının ve diğer parçaların baktıkları yönlere dikkat ederek ters sırada yeniden monte edin. (Şek. 30)

6. Terminallerin kontrolü (alet ve batarya)

Terminaller üzerinde talaş ve toz birikmediğinden emin olmak için kontrol edin. Zaman zaman çalışma öncesinde, sırasında ve sonrasında kontrol edin. İKAZ Terminaller üzerinde biriken talaş veya toz varsa bunları temizleyin. Bu işlemin yapılmaması arızayla sonuçlanabilir.

7. Dış yüzeyin temizlenmesi

Elektrikli alet kirlendiğinde, yumuşak kuru veya sabunlu suyla hafi fçe ıslatılmış bir bezle silin. Plastik kısımları eritebileceğinden, klorlu çözücüler, benzin veya boya inceltici (tiner) kullanmayın.

Elektrikli aleti ve aküyü 40°C’den düşük sıcaklıkta ve çocukların ulaşamayacağı bir yerde saklayı

NOT Lityum-iyon Bataryaları Saklama. Lityum-iyon bataryaları saklamadan önce tamamen şarj olduklarından emin olun. Bataryaların uzun süre düşük şarjla saklanması (3 ay veya daha fazla) performansta düşmeye neden olabilir, batarya kullanım süresini önemli ölçüde azaltabilir veya bataryaları şarj edilemez hale getirebilir. Bununla birlikte, önemli ölçüde azalan batarya kullanım süresi, bataryaların iki ila beş kez üstüste şarj edilip kullanılmasıyla düzeltilebilir. Eğer ard arda şarj edilip kullanılmasına rağmen batarya kullanım süresi çok kısaysa, bataryaların kullanım ömrü bitmiştir ve yeni bataryalar almanız gerekir. İKAZ Ağırlaş aletlerinin kullanımı ve bakımı konusunda her ülkede yürürlükte olan güvenlik düzenlemelerine ve standartlarına uygun davranılmalıdır. HiKOKI akülü el aletleri için batarya kullanımı hakkında önemli uyarı Lütfen, daima belirtilen orijinal bataryalardan birini kullanın. Belirtilenlerden başka bataryalarla kullanılmaları durumunda, veya bataryanın sökülmesi ve modifi ye edilmesi (örneğin, hücrelerin veya diğer iç parçaların sökülmesi veya değiştirilmesi) halinde akülü el aletlerimizin emniyetini ve performansını garanti edemiyoruz. GARANTİ HiKOKI Elektrikli El Aletlerine yasalar / ülkelere özgü mevzuatlar çerçevesinde garanti veriyoruz. Bu garanti, yanlış veya kötü kullanımdan veya normal aşınma ve yıpranmadan kaynaklanan arıza ve hasarları kapsamamaktadır. Şikayet durumunda, lütfen Elektrikli El Aletini, sökülmemiş şekilde, bu Kullanım Kılavuzu’nun sonunda bulunan GARANTİ BELGESİYLE birlikte bir HiKOKI Yetkili Servis Merkezi’ne gönderin. Havadan yayılan gürültü ve titreşimle ilgili bilgiler Ölçülen değerler EN62841’e göre belirlenmiş ve ISO 4871’e göre beyan edilmiştir. Ölçülmüş A-ağırlıklı ses gücü seviyesi: 114 dB (A) Ölçülmüş A-ağırlıklı ses basıncı seviyesi: 106 dB (A) Belirsizlik K: 3 dB (A) Kulak koruyucu takın. EN62841’e göre belirlenen toplam vibrasyon değerleri (üç eksenli vektör toplamı). Metali kesme: Vibrasyon emisyon değeri a

Belirsizlik K = 1,5 m/s

Beyan edilen titreşim toplam değeri ve beyan edilen gürültü emisyon değeri standart bir test yöntemine göre ölçülmüştür ve bir aleti başka bir aletle kıyaslamak için kullanılabilir. Aynı zamanda maruz kalmaya dair bir ön değerlendirmede de kullanılabilirler. UYARI ○ Elektrikli aletin gerçek kullanımı sırasındaki titreşim ve gürültü emisyonları, aletin kullanım şekline, özellikle hangi tür iş parçası işlendiğine bağlı olarak beyan edilen toplam değerden farklı olabilir ve ○ Gerçek kullanım koşullarındaki maruz kalma değerlendirmesini esas alarak kullanıcıyı koruyacak güvenlik önlemlerini belirleyin (kullanım süresine ilave olarak aletin kapatıldığı ve rölantide çalıştığı zamanlarda çalışma çevriminde yer alan tüm parçaları dikkate alarak). NOT HiKOKI’nin sürekli araştırma ve geliştirme çalışmaları nedeniyle, burada belirtilen teknik özelliklerde önceden haber verilmeden değişiklik yapılabilir. 00BookCD3605DAEU.indb22700BookCD3605DAEU.indb227 2024/03/1214:32:112024/03/1214:32:11228 Türkçe

Alet normal şekilde çalışmazsa, aşağıdaki tabloda belirtilen kontrolleri uygulayın. Bu kontroller sorunu çözmezse, satıcınıza veya HiKOKI Yetkili Servis Merkezine danışın.

Belirti Olası Nedeni Çözüm Alet çalışmıyor Akü gücü kalmamıştır Aküyü şarj edin. Batarya tamamen takılı değil. Bir klik sesi duyana kadar bataryayı içeri bastırın. Alet aniden durdu Motor aşırı yüklü Aşırı yüke sebep olan sorundan kurtulun. Aşırı yükleme koruması çalışıyor. Pil aşırı ısınmış. Bataryanın soğumasını bekleyin. Aniden durdu Motor sürekli aşırı yüklendi. “LED LAMBA UYARI SİNYALLERİ” bölümüne başvurun. Motor hızı çalışma sırasında azaldı Motor sürekli aşırı yüklendi. “LED LAMBA UYARI SİNYALLERİ” bölümüne başvurun. İyi kesmiyor Testere bıçağı aşınmış veya eksik dişleri var. Yeni bir testere bıçağıyla değiştirin. Cıvata gevşemiş.Cıvatayı iyice sıkın. Testere bıçağı ters takılmış. Testere bıçağını doğru yönde takın. Anahtar çekilemiyor Anahtar kilidi yeteri kadar içeri bastırılmamış. Anahtar kilidini sonuna kadar içeri bastırın. Talaş boşaltma yetersiz Testere kapağında talaş birikmiş. Testere kapağı içindeki tala şı temizleyin. Batarya takılamıyor Alet için belirlenen bataryanın dışında bir batarya takılmaya çalışılıyor. Lütfen çok voltlu tip bir batarya takın. 00BookCD3605DAEU.indb22800BookCD3605DAEU.indb228 2024/03/1214:32:122024/03/1214:32:12229 Türkçe

Belirti Olası Nedeni Çözüm Şarj gösterge lambası hızlı bir şekilde mor renkte titriyor ve pil şarj olmaya başlamıyor. Pil tamamen takılmamıştır. Pili sıkıca takın. Pil terminalinde veya pilin takıldığı yerde yabancı madde vardır. Yabancı maddeyi temizleyin. Şarj gösterge lambası kırmızı renkte yanıp sönüyor ve pil şarj olmaya başlamıyor. Pil tamamen takılmamıştır. Pili sıkıca takın. Pil aşırı ısınmıştır. E ğer kendi haline bırakılırsa, pilin sıcaklığı düşerse pil otomatik olarak şarj olmaya başlayacaktır, ancak bu pil ömrünü azaltabilir. Şarj etmeden önce pilin doğrudan güneş ışığından uzakta iyi havalandırılan bir yerde soğutulması önerilir. Pil tamamen şarjlı olmasına rağmen pil kullanım süresi kısa. Pilin ömrü tükenmiştir. Pili yenisi ile değiştirin. Pilin şarj olması uzun sürüyor. Pilin, şarj cihazının veya etraftaki ortamın sıcaklığı aşırı derecede düşüktür. Pili iç mekanlarda veya daha sıcak ba şka bir ortamda şarj edin. Şarj cihazının açıklıkları tıkanmıştır bu da dahili bileşenlerin aşırı ısınmasına neden oluyordur. Açıklıkları engellemekten kaçının. Soğutma fanı çalışmıyordur. Onarım için yetkili bir HiKOKI Servis Merkezi ile iletişim kurun. USB güç lambası kapandı ve USB cihazı şarj etmeyi durdurdu. Pilin kapasitesi düşük hale gelmiştir. Pili kapasitesi olan bir pille değiştirin. Şarj cihazının elektrik fi şini bir elektrik prizine takın. USB cihazı şarj etmeyi bitirmesine rağmen USB güç lambası kapanmıyor. USB güç lambası USB’den şarj etmenin mümkün olduğunu göstermek için yeşil yanar. Bu bir arıza değildir. Bir USB cihazının şarj etme durumu veya şarjın tamamlanıp tamamlanmadığı belli değil. Şarj tamamlanmış olmasına rağmen USB güç lambası kapanmıyor. Şarj eden USB cihazının şarj etme durumunu onaylamak için cihazı inceleyin. Bir USB cihazının şarj etmesi yarıda duruyor. USB cihazı pili güç kaynağı olarak kullanarak şarj ediliyorken şarj cihazı bir elektrik prizine takılmıştı

Tip ve özel tanım koduyla *1) tanımlı Akülü Daire Testerenin direktifl erinin *2) ve standartların *3) tüm ilgili gereksinimlerine uygun olduğunu tamamen kendi sorumluluğumuz altında beyan ederiz. Teknik dosya derleme yetkisi olan Tim Sieberns *4) no.lu kısımdadır – Aşağıya bakın. Beyan, üzerinde CE işareti bulunan ürünler için geçerlidir. *1) CD3605DA C357670R *2) 2006/42/EC, 2014/30/EU, 2014/35/EU, 2011/65/EU *3) EN62841-1:2015+A11:2022 EN62841-2-5:2014 EN60335-1:2012+A11:2014 EN60335-2-29:2004+A2:2010 EN55014-1:2006+A1:2009+A2:2011 EN55014-2:1997+A1:2001+A2:2008 *4) Representative offi ce in Europe Hikoki Power Tools Deutschland GmbH Siemensring 34, 47877 Willich, Germany Head offi ce in Japan Koki Holdings Co., Ltd. Shinagawa Intercity Tower A, 15-1, Konan 2-chome, Minato-ku, Tokyo, Japan
