Tip produs	Aparat de curățat cu presiune înaltă
Marcă	Kärcher
Model	KHP 4
Dimensiuni (L × l × H)	333 × 405 × 870 mm
Greutate în ordine de funcționare	9,1 kg
Tensiune nominală	220-240 V ~ 50-60 Hz
Putere de racordare	1,7 kW
Presiune de serviciu	10 MPa
Presiune maximă admisibilă	13 MPa
Debit nominal de apă	5,5 l/min
Debit maxim de apă	7,0 l/min
Debit de detergent	0,3 l/min
Temperatură maximă de alimentare	40 °C
Presiune maximă de alimentare	1,2 MPa
Clasă de protecție	II
Grad de protecție	IP X5
Nivel de presiune acustică (LpA)	73 dB(A)
Nivel de putere acustică (LWA)	89 dB(A)
Vibrație mână-braț	<2,5 m/s²
Lungimea furtunului de înaltă presiune	Aprox. 8 m (pe tambur)
Lance furnizate	Rotabuse + Vario Power (reglabil)
Rezervor de detergent	Da, integrat
Dispozitive de siguranță	Întrerupător principal, blocare mâner, supapă de descărcare cu presostat
Garanție	Conform condițiilor din țară (a se vedea manualul)

Întrebări frecvente - KHP 4 Kärcher

Cum se pune în funcțiune Kärcher KHP 4 ?

Așezați aparatul pe o suprafață plană, conectați furtunul de alimentare cu apă la racord și deschideți robinetul. Conectați ștecherul la rețea, puneți întrerupătorul pe I/ON, deblocați mânerul pistolului și trageți de pârghie. Aparatul pornește.

Cum se utilizează un detergent cu KHP 4 ?

Umpleți rezervorul de detergent (respectați dozajul). Utilizați lancea Vario Power și rotiți-o pe poziția Mix. Pulverizați pe suprafața uscată, lăsați să acționeze, apoi clătiți cu jet de înaltă presiune.

Ce trebuie făcut dacă aparatul nu crește presiunea ?

Verificați reglajul lancei, debitul de apă (robinet deschis), curățați sita de la intrarea apei și purjați aparatul lăsându-l să funcționeze fără lance timp de 1 până la 2 minute.

Cum se depozitează aparatul după utilizare ?

Opriți întrerupătorul, deconectați, închideți robinetul. Acționați trăgaciul pentru a elibera presiunea, blocați mânerul, separați furtunul și înfășurați-l pe tambur. Goliți rezervorul de detergent și păstrați la adăpost de îngheț.

Poate fi utilizat KHP 4 cu apă caldă ?

Da, temperatura maximă de alimentare este de 40 °C. Nu depășiți această temperatură.

Cum se protejează aparatul de îngheț ?

Goliți complet aparatul și accesoriile. Pentru aceasta, deconectați alimentarea cu apă, scoateți lancea, porniți aparatul și acționați trăgaciul până când nu mai iese apă. Păstrați într-un încăpere ferită de îngheț.

Unde se găsesc accesorii și piese de schimb ?

Utilizați exclusiv accesorii originale Kärcher. Găsiți referințele pe www.kaercher.com sau la un serviciu post-vânzare autorizat.

Care este procedura de curățare a filtrului de apă ?

Deconectați aparatul. Scoateți racordul de alimentare cu apă, scoateți sita cu ajutorul unui clește plat, curățați-o cu apă curentă, apoi puneți-o la loc.

Ce trebuie făcut în cazul unor fluctuații mari de presiune ?

Curățați duza de înaltă presiune cu un ac pentru a îndepărta impuritățile, apoi clătiți. Verificați și debitul de apă. Dacă problema persistă, contactați SAV-ul.

KHP 4 este garantat ?

Da, garanția acoperă defectele materiale și de fabricație conform condițiilor în vigoare în țara dumneavoastră. Păstrați dovada de cumpărare și adresați-vă distribuitorului dumneavoastră sau SAV-ului Kärcher.

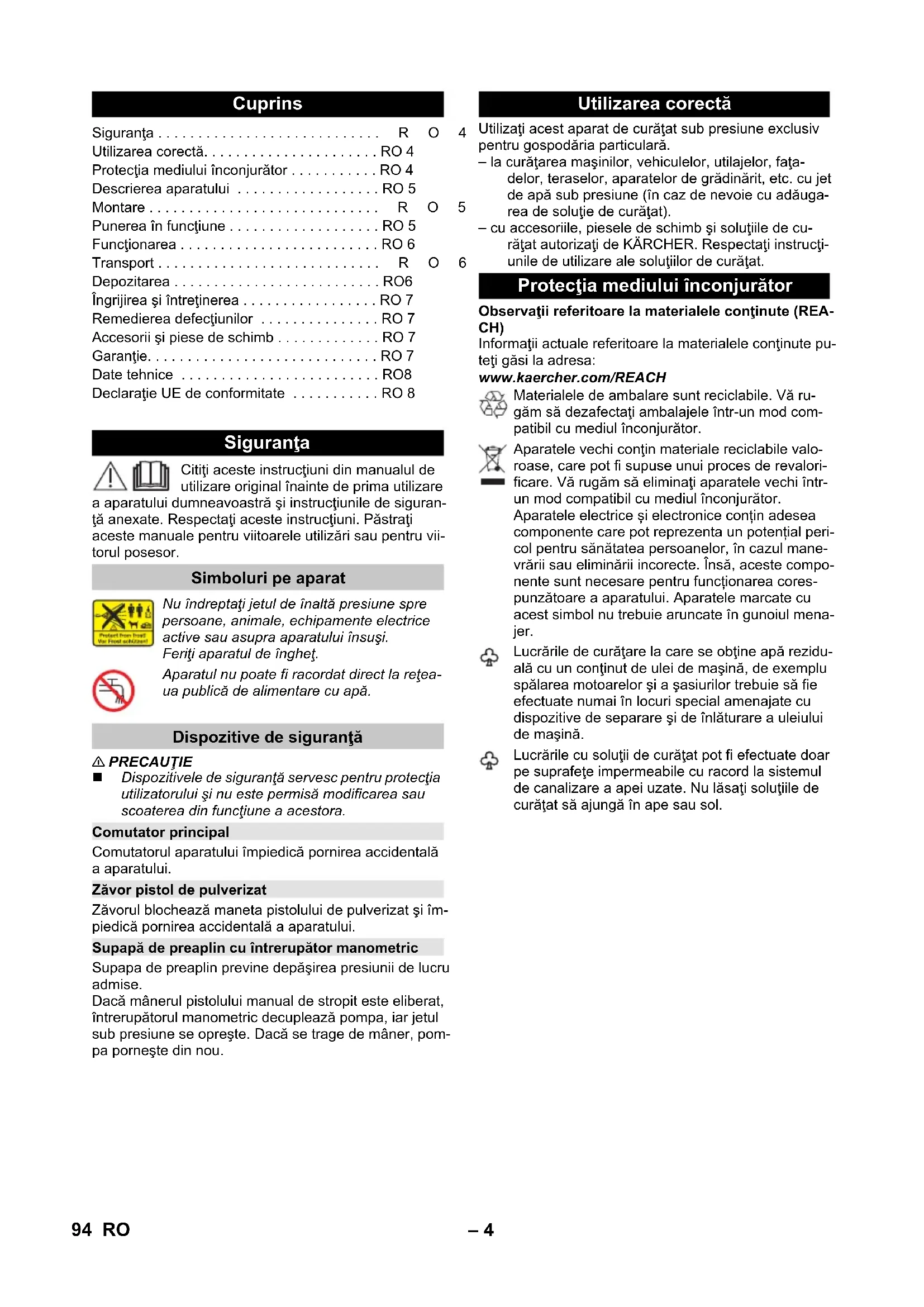

MANUAL DE UTILIZARE KHP 4 Kärcher

Utilizarea corectă....RO 4

Protectția mediului înconjurător ..... RO 4

Descrierea aparatului ..... RO 5

Montare R O

Punerea în funcțiune ..... RO 5

Functionarea....RO 6

Transport R O

Depozitarea ..... RO6

Îngrijirea și întreținerea ..... RO 7

Remedierea defectiunilor .....RO 7

Accesorii și piese de schimb ..... RO 7

Garantie....RO 7

Date tehnice ..... RO8

Declaratie UE de conformitate .....RO 8

Siguranța

Citiți aceste instrucțiuni din manualul de utilizare original înainte de prima utilizare

a aparatului dumneavoastră și instrucțiunile de siguranță anexate. Respectați aceste instrucțiuni. Păstrați aceste manuale pentru viitoarele utilizări sau pentru viitorul posesor.

Simboluri pe aparat

Nu îndreptați jetul de înaltă presiune spre persoane, animale, echipamente electrice active sau asupra aparatului însuși. Feriți aparatul de îngheț.

Aparatul nu poate fi racordat direct la rețea- ua publică de alimentare cu apă.

Dispositive de siguranță

⚠️ PRECAUTIE

Dispozitivele de siguranță servesc pentru protecția utilizatorului și nu este permisă modificarea sau scoaterea din funcțiune a acestora.

Comutator principal

Comutatorul aparatului împiedică pornirea accidentală a aparatului.

Zăvor pistol de pulverizat

Zăvorul blochează maneta pistolului de pulverizat și împiedică pornirea accidentală a aparatului.

Supapă de preaplin cu întrerupător manometric

Supapa de preaplin previne depășirea presiunii de lucru admise.

Dacă mânerul pistolului manual de stropit este eliberat, întrerupătorul manometric decuplează pompa, iar jetul sub presiune se oprește. Dacă se trage de mâner, pompa pornește din nou.

Utilizarea corectă

4 Utilizați acest aparat de curățat sub presiune exclusiv pentru gospodăria particulară.

– la curățarea mașinilor, vehiculelor, utilajelor, fațadelor, teraselor, aparatelor de grădinărit, etc. cu jet de apă sub presiune (în caz de nevoie cu adăugarea de soluție de curățat).

– cu accesoriiile, piesele de schimb și soluțiile de curățat autorizați de KĂRCHER. Respectați instrucțiunile de utilizare ale soluțiilor de curățat.

Protectția mediului înconjurător

Observații referitoare la materialele conținute (REACH)

Informații actuale referitoare la materialele conținute pu- teți găsi la adresa:

Materialele de ambalare sunt reciclabile. Vă ru-găm să dezafectați ambalajele într-un mod compatibil cu mediul înconjurător.

Aparatele vechi conțin materiale reciclabile valor- roase, care pot fi supuse unui proces de revalori- ficare. Vă rugăm să eliminați aparatele vechi într- un mod compatibil cu mediul înconjurător.

Aparatele electrice și electronice conțin adesea componente care pot reprezenta un potențial pericol pentru sănătatea persoanelor, în cazul manevrării sau eliminării incorecte. Însă, aceste componente sunt necesare pentru funcționarea corespunzătoare a aparatului. Aparatele marcate cu acest simbol nu trebuie aruncate în gunoiul menajer.

Lucrările de curățare la care se obține apă reziduală cu un conținut de ulei de mașină, de exemplu spălarea motoarelor și a șasiurilor trebuie să fie efectuate numai în locuri special amenajate cu dispositive de separare și de înlăturare a uleiului de mașină.

Lucrările cu soluții de curățat pot fi efectuate doar pe suprafețe impermeabile cu racord la sistemul de canalizare a apei uzate. Nu lăsați soluțiile de curățat să ajungă în ape sau sol.

Descrierea aparatului

Setul de livrare a aparatului (în funcție de model) este ilustrat pe ambalaj. Acest manual de utilizare descrie toate opțiunile posibile.

Pentru imagini vezi pagina 2

1 Piesă de cuplare pentru conexiunea de apă

2 Racord de apă cu sită inclusă

3 Comutatorul aparatului „0/OFF“ / „I/ON“

4 Furtun de înaltă presiune

5 Tamburul furtunului de presiune

6 Spațiu de depozitare pentru pistolul de pulverizat

7 Mâner pentru transport

8 Manivelă pentru tamburul furtunului

9 Plasă pentru accesorii

10 Cablu de rețea cu ștecher

11 Rezervorul pentru soluția de curățat

12 Roată de transport

13 Pistol de pulverizare

14 Zăvor pistol de pulverizat

15 Buton de detaşare a furtunului de înaltă presiune de pistolul de pulverizat

16 Lance cu freză pentru murdărie Pentru murdărie persistentă

17 Lance cu reglaj de presiune (Vario Power) Pentru lucrările de curățare uzuale Presiunea de lucru se poate regla continuu de la „SOFT“ până la „HARD“. Pentru reglarea presiunii de lucru, eliberați maneta pistolului de înaltă presiune și rotiți lancea în poziția dorită. Este adecvat pentru funcționare cu soluție de curățat.

Se necesită suplimentar

Furtun cu insertie textilă cu cuplaj uzual.

– Diametru minim 1/2 toli (13 mm)

– Lungime minimă 7,5 m

Montare

Înainte de punerea în funcțiune montați piesele nefixate, livrate împreună cu aparatul.

Pentru imagini vezi pagina 3

Figură A

→ Împingeti roțile în cutia roții.

→ Asigurați roțile cu dopul alăturat. Atenție la orientarea dopurilor!

Figură B

→ Aplicați mânerul de transport și înșurubăți-I.

Figură C

→ Introduceți niplul de racordare a furtunului de înaltă presiune în orificiul de alamă și fixați-l cu cleme.

Observatie: Atenție la poziția corectă a niplului de conectare.

Verificați trăgând de furtunul de înaltă presiune, dacă îmbinarea s-a făcut corect.

Figură D

→ Ataşati spațiul de depozitare pentru pistolul de pulverizare.

Figură E

→ Se înșurubează piesa de cuplare de la racordul de apă al aparatului, livrată odată cu furnitura.

Figură F

→ Împingeți furtunul de presiune în pistolul de pulverizare, până când se aude că acesta intră în locaș. Observatie: Atenție la poziția corectă a niplului de conectare.

→ Verificați trăgând de furtunul de înaltă presiune, dacă îmbinarea s-a făcut corect.

Punerea în funcțiune

→ Amplasati aparatul pe o suprafață plană.

→ Introduceți stecherul în priză.

Alimentarea cu apă

Pentru valorile de racordare se vor consulta datele tehnice/plăcuța de tip.

Respectati prevederile companiei de furnizare a apei.

ATENTIE

Impuritățile din apă pot afecta pompa de înaltă presiune și accesoriiile. Pentru protecția acestora vă recomandăm filtrul de apă KĂRCHER (accesoriu special, nr. de comandă 4.730-059).

Figură G

→ Racordati furtunul de alimentare cu apă la cuplajul de la racordul de apă.

→ Conectați furtunul de apă la sursa de alimentare cu apă.

→ Deschideți robinetul de apă în totalitate.

Functionarea

ATENTIE

Funcționarea uscată timp de mai mult de 2 minute poate duce la deteriorarea pompei de înaltă presiune. În cazul în care aparatul nu generează presiune timp de 2 minute, opriți-l și procedați conform instrucțiunilor din capitolul "Remedierea defectiunilor".

Utilizarea cu presiune înaltă

⚠ PRECAUTIE

La curățarea suprafețelor lăcuite, trebuie respectată o distanță minimă de 30 cm, pentru a evita deteriorarea acestora.

ATENTIE

Nu curățați roțile autovehiculelor, vopseaua și suprafețele sensibile, cum ar fi lemnul cu freza pentru murdărie, pericol de deteriorare.

→ Desfășurați furtunul de înaltă presiune de pe tamburul de furtun. Țineți aparatul de la mânerul de transport.

Figură H

→ Montați lancea la pistolul de pulverizare manual și fixați-o prin rotire la dreapta 90°.
→ Porniti aparatul „I/ON“.
→ Deblocați maneta pistolului de stropit.
→ Tragetii maneta, aparatul porneşte.

Observație: Dacă eliberați maneta, aparatul se oprește din nou. Presiunea înaltă rămâne acumulată în sistem.

Utilizarea cu soluție de curățat

Indicație: Detergentul poate fi adăugat numai la utilizarea cu presiune joasă.

PERICOL

La utilizarea detergentilor tineți cont de fișa tehnică de siguranță a producătorului detergentului, mai ales indicațiile referitoare la echipamentul de protecție personală.

Figură I

→ Introduceți soluția de curățat în rezervorul pentru soluția de curățat (țineți cont de instrucțiunile de dozare de pe ambalajul soluției de curățat).
→ Închideți rezervorul pentru soluția de curățat cu capacul.
→ Folositi lancea cu reglaj de presiune (Vario Power).
→ Rotiți lancea în poziția „Min”.
Observație: Prin acesta, în timpul funcționării, soluția de curățat se amestecă cu jetul de apă.

Metoda de curățare recomandată

Se pulverizează cu economie soluție de curățat pe suprafața uscată și se lasă să acționeze (nu să se usuce).
→ Mizeria desprinsă se spală cu jetul de înaltă presiune.

Întreruperea utilizării

→ Eliberați maneta pistolului.
→ Blocati maneta pistolului de stropit.
→ Introduceți pistolul de pulverizare în spațiul de depozitare a pistolului.
→ În cazul pauzelor mai lungi (peste 5 min) se deconectează aparatul de la întrerupător „0/OFF“.

Încheierea utilizării

⚠️ PRECAUTIE

Deconectați furtunul de presiune de la pistol sau de la aparat numai atunci, când sistemul de află în stare depresurizată.

→ După funcționare cu soluție de curățat: Pentru clă-tire lăsați aparatul să funcționeze circa un minut.
→ Eliberați maneta pistolului.
→ Opriti aparatul „0/OFF“.
→ Trageți fișa din priză.
→ Închideti robinetul de apă.
→ Apăsați maneta pistolului pentru a elimina presiunea încă existenta în sistem.
→ Blocati maneta pistolului de stropit.
→ Deconectați aparatul de la sursa de alimentare cu apă.

Transport

⚠️ PRECAUTIE

Pericol de rănire și deteriorare a aparatului! La transport țineți cont de greutatea aparatului.

Transportul manual

→ Tragetii aparatul de mânerul de transport.

Transportul în vehicule

→ Goliți rezervorul cu soluție de curățat.
→ Asigurați aparatul contra alunecării și răsturnării.

Depozitarea

⚠️ PRECAUTIE

Pericol de rânire și deteriorare a aparatului! La depozitare tineți cont de greutatea aparatului.

Depozitarea aparatului

În cazul depozitării pe perioade îndelungate, de ex. iarna, țineți cont suplimentar de indicațiile din capitolul În-grijire.

→ Amplasati aparatul pe o suprafață plană.
→ Apăsați butonul de separare de pe pistolul manual de pulverizat și separați furtunul de înaltă presiune de pistolul manual de pulverizat.
→ Rotiți manivela în sens opus acelor de ceas și înfășurați furtunul de înaltă presiune pe tambur.
→ Introduceți pistolul de pulverizare în spațiul de depozitare a pistolului.
→ Depozitați cablul de alimentare și celelalte accesorii la aparat.

Protectia împotriva înghețului

ATENTIE

Dacă nu goliți complet aparatul și accesoriiile, acestea pot fi distruse de îngheț. Goliți complet aparatul și accesoriiile acestuia și feriți-le de îngheț.

Pentru evitarea deteriorărilor:

→ Deconectați aparatul de la sursa de alimentare cu apă.
→ Se separă lancea de pistolul manual cu ejectie.
→ Porniți scurt aparatul pe (1/ON) și apăsați maneta pistolului până ce nu mai iese apă (cca.1 min).
→ Opriti aparatul.
→ Aparatul și toate accesoriiile trebuie depozitate într-o încăpere ferită de îngheț.

Îngrijirea și întreținerea

PERICOL

Pericol de electrocutare.

Înaintea tuturor lucrărilor la aparat, opriți aparatul și scoateți ștecherul din priză.

Curățarea sitei din racordul de apă

Curățați la intervale regulate sita din racordul de apă.

→ Îndepărtați cuplajul de la racordul de apă.

Figură J

ATENTIE

Aceasta nu poate fi deteriorată.

→ Trageți afară sita cu un clește.
→ Curățați sita sub apă curentă.
→ Apoi montați la loc sita în racordul de apă.

Curățarea filtrului de soluție de curățat

Înainte de depozitarea pe perioade îndelungate, de ex. iarna:

Se scot filtrele de la furtunul de aspiratie detergent și se curăță sub jet de apă.

Remedierea defectiunilor

Multy defectiuni pot fi remediate de câtre dvs. apelând la ajutorul următoarei prezentări de ansamblu.

În caz de neclarități vă rugăm să vă adresați serviciului pentru clienti autorizat.

PERICOL

Pericol de electrocutare.

→ Înaintea tuturor lucrărilor la aparat, opriți aparatul și scoateți ștecherul din priză.

Aparatul nu funcționează

→ Trageți maneta pistolului manual pentru pulverizat, aparatul pornește.
→ Verificați dacă tensiunea indicată pe plăcuța de tip coincide cu tensiunea sursei de alimentare.
→ Verificați cablul de alimentare, pentru a vedea dacă este deteriorat.

Aparatul nu ajunge la presiunea dorită

→ Verificați reglajul la lance.
→ Verificați alimentarea cu apă în privința cantității de alimentare suficiente.
Se scoate, cu un cleşte, filtrul de la racordul de apă și se spală sub jet de apă.
→ Evacuați aerul înainte de a utiliza aparatul. Porniți aparatul fără lancea racordată și lăsați-l să funcționeze (max. 2 min.) până ce apa este evacuată prin pistol fără bule de aer. Opriți aparatul și racordați lancea.

Oscilații puternice de presiune

→ Curățați duza de înaltă presiune: îndepărtați cu un ac murdăria din gaura duzei și apoi clătiți din față cu apă.
→ Verificați cantitatea de apă de alimentare.

Aparatul nu este etanş

→ O mică neetanseitate a aparatului este condiționa-tă de motive tehnice. În caz de neetanseitate mare, adresați-vă service-ului.

Soluția de curățat nu este aspirată

→ Folositi lancea cu reglaj de presiune (Vario Power). Rotiti lancea în poziția „Min”.
→ Curățați filtrul furtunului de aspirare a soluției de curățat.

Accesorii și piese de schimb

Utilizați doar accesorii și piese de schimb originale; acestea oferă garanția unei funcționări sigure și fără defectiuni a aparatului.

Informații referitoare la accesorii și piese de schimb se găsesc la adresa www.kaercher.com.

Garantie

În fiecare țară sunt valabile condițiile de garanție publicate de distribuitorul nostru din țara respectivă. Eventuale defectiuni ale acestui aparat, care survin în perioada de garanție și care sunt rezultatul unor defecte de fabricație sau de material, vor fi remediate gratuit. Pentru a putea beneficia de garanție, prezentați-vă cu chitanța de cumpărare la magazin sau la cea mai apropiată unitate de service autorizată.

Pentru adrese accesati:

Racord electric
Tensiune 220-240	V1~50-60 Hz
Puterea absorbită 1,7 kW
Grad de protecție IP X5
Clasa de protecție II	回
Siguranță pentru rețea (temporizată)	10 A
Racordul de apă
Presiunea de circulare (max.) 1,2 MPa
Temperatura de circulare (max.) 40 °C
Debitul de circulare (min.) 8 l/min
Caracteristicile de performanță
Presiunea de lucru 10 MPa
Presiunea maximă admisă 13 MPa
Debit, apă 5,5 l/min
Debit maxim 7,0 l/min
Debit, agent de curățare 0,3 l/min
Reculul pistolului de pulverizat 13 N
Dimensiuni și masa
Lungime	333 mm
Lățime	405 mm
Înălțime	870 mm
Greutate în stare de funcționare cu accesorii	9,1 kg
Valori determinate conform EN 60335-2-79
Valoare vibrație mână-brațNesiguranță K	<2,5 m/s^2 0,7 m/s^2
Nivel de zgomot L_pA Nesiguranță K_pA	73 dB(A)3 dB(A)
Nivelul puterii energiei L_WA + nesiguranță K_WA	89 dB(A)

Se rezervă dreptul la modificări tehnice.

Declaratie UE de conformitate

Prin prezenta declarăm că aparatul desemnat mai jos corespunde cerințelor fundamentale privind siguranța în exploatare și sănătatea incluse în directivele UE aplicabile, datorită conceptului și a modului de construcție pe care se bazează, în varianta comercializată de noi. În cazul efectuării unei modificări a aparatului care nu a fost convenită cu noi, această declarație își pierde valabilitatea.

Produs: Aparat de curățare sub presiune Tip: KHP 4

Procedura de evaluare a conformității:

2000/14/CE: Anexa V

Nivel de zgomot dB(A)

măsurat: 87 garantat: 89

Semnatarii acționează în numele și prin împuternicirea Consiliului director.

Reprezentant autorizat cu eliberarea documentelor S. Reiser

Alfred Kärcher SE & Co. KG Alfred-Kärcher-Straße 28-40 71364 Winnenden (Germany) Tel.: [phone] Fax: [phone] Winnenden, 2018/08/01

Obsah

Bezpečnost SK 4
