MANUAL DE UTILIZARE IND. 25 E Güde

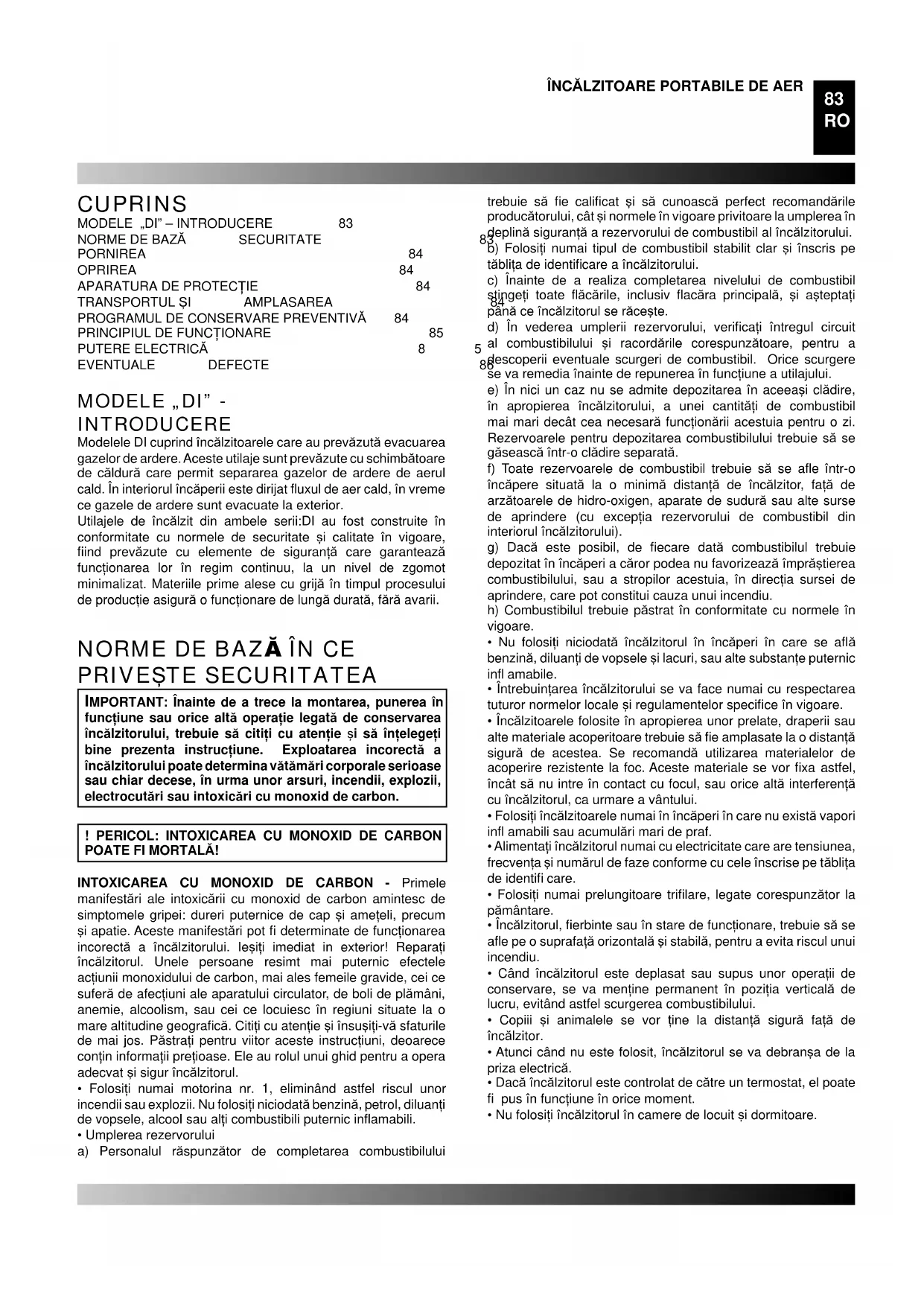

CUPRINS MODELE „DI” – INTRODUCERE 83NORME DE BAZĂ SECURITATE 83PORNIREA 84OPRIREA 84APARATURA DE PROTECŢIE 84TRANSPORTUL ĠI AMPLASAREA 84PROGRAMUL DE CONSERVARE PREVENTIVĂ 84PRINCIPIUL DE FUNCŢIONARE 85PUTERE ELECTRICĂ 85EVENTUALE DEFECTE 86 MODELE „DI” - INTRODUCERE Modelele DI cuprind încălzitoarele care au prevăzută evacuarea gazelor de ardere. Aceste utilaje sunt prevăzute cu schimbătoare de căldură care permit separarea gazelor de ardere de aerul cald. În interiorul încăperii este dirijat fl uxul de aer cald, în vreme ce gazele de ardere sunt evacuate la exterior.Utilajele de încălzit din ambele serii:DI au fost construite în conformitate cu normele de securitate ġi calitate în vigoare, fi ind prevăzute cu elemente de siguranţă care garantează funcţionarea lor în regim continuu, la un nivel de zgomot minimalizat. Materiile prime alese cu grijă în timpul procesului de producţie asigură o funcţionare de lungă durată, fără avarii.

PRIVEĠTE SECURITATEA

IMPORTANT: Înainte de a trece la montarea, punerea în funcţiune sau orice altă operaţie legată de conservarea încălzitorului, trebuie să citiţi cu atenţie ġi să înţelegeţi bine prezenta instrucţiune. Exploatarea incorectă a încălzitorului poate determina vătămări corporale serioase sau chiar decese, în urma unor arsuri, incendii, explozii, electrocutări sau intoxicări cu monoxid de carbon.! PERICOL: INTOXICAREA CU MONOXID DE CARBON POATE FI MORTALĂ!INTOXICAREA CU MONOXID DE CARBON - Primele manifestări ale intoxicării cu monoxid de carbon amintesc de simptomele gripei: dureri puternice de cap ġi ameţeli, precum ġi apatie. Aceste manifestări pot fi determinate de funcţionarea incorectă a încălzitorului. Ieġiţi imediat in exterior! Reparaţi încălzitorul. Unele persoane resimt mai puternic efectele acţiunii monoxidului de carbon, mai ales femeile gravide, cei ce suferă de afecţiuni ale aparatului circulator, de boli de plămâni, anemie, alcoolism, sau cei ce locuiesc în regiuni situate la o mare altitudine geografi că. Citiţi cu atenţie ġi însuġiţi-vă sfaturile de mai jos. Păstraţi pentru viitor aceste instrucţiuni, deoarece conţin informaţii preţioase. Ele au rolul unui ghid pentru a opera adecvat ġi sigur încălzitorul.• Folosiţi numai motorina nr. 1, eliminând astfel riscul unor incendii sau explozii. Nu folosiţi niciodată benzină, petrol, diluanţi de vopsele, alcool sau alţi combustibili puternic infl amabili.

• Umplerea rezervoruluia) Personalul răspunzător de completarea combustibilului trebuie să fi e califi cat ġi să cunoască perfect recomandările producătorului, cât ġi normele în vigoare privitoare la umplerea în deplină siguranţă a rezervorului de combustibil al încălzitorului. b) Folosiţi numai tipul de combustibil stabilit clar ġi înscris pe tăbliţa de identifi care a încălzitorului. c) Înainte de a realiza completarea nivelului de combustibil stingeţi toate fl ăcările, inclusiv fl acăra principală, ġi aġteptaţi până ce încălzitorul se răceġte. d) În vederea umplerii rezervorului, verifi caţi întregul circuit al combustibilului ġi racordările corespunzătoare, pentru a descoperii eventuale scurgeri de combustibil. Orice scurgere se va remedia înainte de repunerea în funcţiune a utilajului. e) În nici un caz nu se admite depozitarea în aceeaġi clădire, în apropierea încălzitorului, a unei cantităţi de combustibil mai mari decât cea necesară funcţionării acestuia pentru o zi. Rezervoarele pentru depozitarea combustibilului trebuie să se găsească într-o clădire separată. f) Toate rezervoarele de combustibil trebuie să se afl e într-o încăpere situată la o minimă distanţă de încălzitor, faţă de arzătoarele de hidro-oxigen, aparate de sudură sau alte surse de aprindere (cu excepţia rezervorului de combustibil din interiorul încălzitorului). g) Dacă este posibil, de fi ecare dată combustibilul trebuie depozitat în încăperi a căror podea nu favorizează împrăġtierea combustibilului, sau a stropilor acestuia, în direcţia sursei de aprindere, care pot constitui cauza unui incendiu.h) Combustibilul trebuie păstrat în conformitate cu normele în vigoare.
• Nu folosiţi niciodată încălzitorul în încăperi în care se afl ă benzină, diluanţi de vopsele ġi lacuri, sau alte substanţe puternic infl amabile.
• Întrebuinţarea încălzitorului se va face numai cu respectarea tuturor normelor locale ġi regulamentelor specifi ce în vigoare.
• Încălzitoarele folosite în apropierea unor prelate, draperii sau alte materiale acoperitoare trebuie să fi e amplasate la o distanţă sigură de acestea. Se recomandă utilizarea materialelor de acoperire rezistente la foc. Aceste materiale se vor fi xa astfel, încât să nu intre în contact cu focul, sau orice altă interferenţă cu încălzitorul, ca urmare a vântului.
• Folosiţi încălzitoarele numai în încăperi în care nu există vapori infl amabili sau acumulări mari de praf.
• Alimentaţi încălzitorul numai cu electricitate care are tensiunea, frecvenţa ġi numărul de faze conforme cu cele înscrise pe tăbliţa de identifi care.
• Folosiţi numai prelungitoare trifi lare, legate corespunzător la pământare.
• Încălzitorul, fi erbinte sau în stare de funcţionare, trebuie să se afl e pe o suprafaţă orizontală ġi stabilă, pentru a evita riscul unui incendiu.• Când încălzitorul este deplasat sau supus unor operaţii de conservare, se va menţine permanent în poziţia verticală de lucru, evitând astfel scurgerea combustibilului.
• Copiii ġi animalele se vor ţine la distanţă sigură faţă de încălzitor.
• Atunci când nu este folosit, încălzitorul se va debranġa de la priza electrică.
• Dacă încălzitorul este controlat de către un termostat, el poate fi pus în funcţiune în orice moment.
• Nu folosiţi încălzitorul în camere de locuit ġi dormitoare.84

• Nu blocaţi niciodată gura de admisie a aerului (partea posterioară), nici gura de evacuare a acestuia (partea anterioară).

• Dacă încălzitorul este cald sau branġat la reţea, nu se permite în nici un caz deplasarea sau miġcarea acestuia, nici umplerea rezervorului de combustibil sau orice altă operaţie de conservare. PORNIREA Înainte de pornirea încălzitorului, adică înainte de branġarea sa la reţeaua de alimentare electrică, trebuie să verifi caţi dacă datele ce descriu reţeaua de alimentare electrică sunt conforme cu cele înscrise pe tăbliţa de alimentare. ATENŢIE: Reţeaua de alimentare electrică trebuie să fi e prevăzută cu pământare ġi cu contactor magnetotermic diferenţial. Fiġa electrică a încălzitorului trebuie să fi e branġată la o priză dotată cu întrerupător de secţie. Pentru pune în funcţiune utilajul este nevoie de:

• treceţi contactorul în poziţia marcată cu simbolul: ON, ventilatorul porneġte ġi, după câteva secunde, începe arderea. După prima pornire ġi după golirea totală a circuitului de motorină, curgerea combustibilului spre duză poate fi întârziată, ceea ce va determina semnalizarea aparaturii de control a fl ăcării, care va decupla încălzitorul. În acest caz, după aproximativ un minut, utilajul va fi recuplat manual, prin apăsarea butonului de pornire manuală. Primele operaţii ce se vor executa în cazul în care utilajul nu poate fi pornit:

1. Verifi caţi dacă în rezervor există combustibil;

2. Apăsaţi butonul de cuplare manuală;

3. Dacă după efectuarea acestor operaţii încălzitorul nu

porneġte trebuie căutată o explicaţie în secţiunea „EVENTUALE DEFECTE”, descoperind astfel cauza pentru carte nu porneġte. OPRIREA Pentru a opri funcţionarea utilajului trebuie acţionat butonul care va fi trecut în poziţia „0”. Flacăra se stinge, dar ventilatorul va continua să funcţioneze până la răcirea completă a camerei de ardere.

APARATURA DE PROTECŢIE

Încălzitorul este dotat cu aparatură electronică de control a fl ăcării. Dacă are loc confi rmarea unei defi cienţe de funcţionare, sau a mai multora, această aparatură va bloca utilajul, situaţie în care se aprinde indicatorul butonului de cuplare manuală. Dacă încălzitorul se supraîncălzeġte, termostatul temperaturii va determina decuplarea alimentării cu combustibil: Termostatul se va decupla automat, dacă temperatura în camera de ardere coboară la valoarea limită admisibilă. Înainte de a reporni încălzitorul trebuie identifi cate ġi eliminate cauzele care au determinat supraîncălzirea (de exemplu, închiderea orifi ciului de aspirare sau circulaţie a aerului, decuplarea ventilatorului). Pentru a porni utilajul trebuie să apăsaţi butonul de cuplare manuală ġi să repetaţi operaţiile descrise la paragraful „PORNIRE”.

TRANSPORTUL ĠI AMPLASA

ATENŢIE: Înainte de a deplasa utilajul sunt necesare următoarele operaţii: decuplaţi încălzitorul (vezi indicaţiile de la paragraful anterior), întrerupeţi alimentarea cu energie electrică prin scoaterea fi ġei din priza de alimentare ġi aġteptaţi până ce încălzitorul se va răci. Înainte de a deplasa sau ridica încălzitorul trebuie să vă asiguraţi că rezervorul de combustibil are capacul bine înġurubat. Încălzitorul poate fi dotat corespunzător versiunii portative, pe role sau cu dispozitiv de suspendare, montat pe o structură de susţinere de care se fi xează cu cabluri ġi lanţuri. În primul caz, dacă este vorba de transport, este sufi cient să prindem utilajul de mâner ġi să îl deplasăm pe role. În schimb, în cazul utilajului suspendat, este nevoie de un moto-elevator, sau de alt utilaj ajutător asemănător.

PROGRAMUL DE CONSERVARE

PREVENTIVĂ Pentru a avea o funcţionare corectă a utilajului, trebuie să fi e curăţate periodic: camera de ardere, arzătorul ġi ventilatorul. ! ATENŢIE: Înainte de a începe orice operaţie legată de conservare sunt necesare: decuplarea încălzitorului (vezi indicaţiile din paragraful anterior); debranġarea alimentării electrice prin scoaterea fi ġei din priza de alimentare, după care se aġteaptă până ce încălzitorul se răceġte. O dată la 50 de ore de funcţionare sunt necesare:

• Scoaterea capsulei fi ltrului ġi curăţirea acestuia cu motorină curată;

• Scoaterea scutului exterior al cilindrului, curăţirea sa la interior i curăţirea paletelor ventilatorului;

• Verifi carea stării cablurilor ġi a contactelor de înaltă tensiune de la electrozi;

• Demontarea arzătorului ġi curăţirea pieselor componente ale acestuia, curăţirea electrozilor ġi reglarea distanţei la valorile corespunzătoare 95.85

1. Cameră de ardere, 2. Canalul de fum anti-vânt al coġului, 3. Arzător 4. Duză 5.Circuit al combustibilului 6. Electroventil pentru com- bustibil 7. Pompa de combustibil 8. Motor 9. Ventilator 10. Cârlig cablu înfăġurat 11. Rezervor de combustibil Fig. 1

1. Întrerupător principal, 2. Buton de cuplare manuală, 3. Cablul de alimentare electrică,

Ventilatorul nu are turaţie ġi fl acăra nu se aprinde.

1. Nu este curent electric.

2. Bobinajul motorului este ars sau blocat.

1a. Verifi caţi dacă instalaţia electrică este corectă (230V- 1~ - 50 Hz). 1b. Controlaţi poziţia ġi funcţionarea întrerupătorului.. 1c Verifi caţi dacă siguranţa fuzibilă este intactă. 2.Schimbaţi motorul. Ventilatorul se roteġte dar fl acăra nu se aprinde.

2. Aparatura de control a fl ăcării este

3. Fotocelula este defectă.

4.Combustibilul nu ajunge la arzător, sau ajunge în cantitate insufi cientă.

5. Electroventilul este defect.

1a. Verifi caţi legăturile cablurilor de aprindere cu electrozii ġi cu transformatorul. 1b. Controlaţi poziţia electrozilor ġi distanţa acestora, conform schemei. 1c. Verifi caţi dacă electrozii sunt curaţi. 1d. Înlocuiţi transformatorul sistemului de aprindere.

2. Înlocuiţi aparatura.

3. Curăţaţi sau înlocuiţi fotocelula.

4a. Controlaţi integralitatea legăturii dintre pompă ġi motor. 4b. Verifi caţi dacă nu a pătruns aer în circuitul combustibilului; verifi caţi dacă conductele ġi garniturile fi ltrului sunt etanġe. 4c. Curăţaţi ġi, în caz de necesitate, înlocuiţi duza. 5a. Verifi caţi contactele electrice. 5b. Verifi caţi termostatul TS. 5c. Curăţaţi ġi eventual schimbaţi electroventilul. Ventilatorul se roteġte dar fl acăra nu se aprinde, producând fum.

1. Fluxul de aer din camera de ardere este

2. Fluxul de aer din camera de ardere este

3. Combustibilul este impur sau conţine apă.

4. Aerul a pătruns în circuitul combustibilului.

5. Cantitate de motorină insufi cientă în

6. Prea mult combustibil în arzător.

1a. Îndepărtaţi orice posibile obstacole ġi deblocaţi conductele de aspirare înfundate, sau conductele de alimentare cu aer. 1b. Verifi caţi poziţia inelului de reglare a aerului 1c. Verifi caţi discul arzătorului.

2. Verifi caţi poziţia inelului de reglare al aerului.

3a. Înlocuiţi combustibilul cu altul curat. 3b. Curăţaţi fi ltrul de combustibil.

4. Controlaţi etanġeitatea conductelor ġi a garniturii

de la fi ltru. 5a. Verifi caţi valoarea presiunii la pompă. 5b. Înlocuiţi sau curăţaţi duza. 6a. Verifi caţi valoarea presiunii la pompă. 6b. Înlocuiţi duza. Încălzitorul nu se opreġte. 1.Etanġeitatea electroventilului nu este bună. 1. Înlocuiţi carcasa electroventilului. Ventilatorul nu se opreġte. 1. Termostatul ventilatorului este defect. 1. Înlocuiţi termostatul TR.87
