POWX902 - Macara PowerPlus - Manual de utilizare gratuit

Marcă	PowerPlus
Model	POWX902
Tip de produs	Palan electric cu cablu
Utilizare prevăzută	Casnic (ridicarea și coborârea sarcinilor grele)
Capacitate maximă de sarcină (cablu simplu)	300 kg
Capacitate maximă de sarcină (cablu dublu)	600 kg
Înălțime de ridicare (cablu simplu)	12 m
Înălțime de ridicare (cablu dublu)	6 m
Viteză de ridicare (cablu simplu)	8 m/min
Viteză de ridicare (cablu dublu)	4 m/min
Diametrul cablului	4,5 mm
Putere nominală	1050 W
Tensiune de alimentare	230 V ~
Frecvență	50 Hz
Curent nominal	4,6 A
Grad de protecție	IP54
Clasă de protecție	I
Greutate netă	18 kg
Tip de funcționare	Intermitent S3 20% (2 min de lucru / 8 min de odihnă)
Protecție motor	Termocontact (protecție suprasarcină și supraîncălzire)
Nivel de presiune acustică (LwA)	71 dB(A)
Accesorii incluse	2 suporturi de instalare, 4 șaibe, 1 cârlig de scripete, 4 șaibe elastice, 4 șuruburi, telecomandă
Garanție	36 luni
Norme	CE, EN14492-2:2019, EN60204-32:2008

Întrebări frecvente - POWX902 PowerPlus

Cum se instalează palanul PowerPlus POWX902 pe o grindă ?

Fixați suporturile de instalare furnizate (1) în partea de sus a carcasei de montare (3) cu ajutorul șuruburilor, șaibelor și șaibelor elastice. Grinda de oțel trebuie să aibă cel puțin 46x46 mm cu o grosime a peretelui de 2,3 mm și o lungime de 450 mm. Asigurați-vă că mașina este la nivel și bine ancorată.

Care este capacitatea maximă de sarcină a POWX902 ?

În configurația cu cablu simplu, capacitatea maximă este de 300 kg. În configurația cu cablu dublu (cu scripete), aceasta crește la 600 kg. Nu depășiți niciodată aceste limite.

Cum se utilizează palanul în modul cablu dublu ?

Slăbiți piulițele cârligului de ridicare cu scripete (13), instalați cablul în jurul arborelui de deviere și reatașați capacul. Introduceți cârligul de ridicare (12) în suportul carcasei. Capacitatea de ridicare este dublată, dar înălțimea și viteza sunt reduse.

Ce trebuie făcut dacă motorul nu pornește ?

Verificați mai întâi alimentarea electrică și cablul. Apoi, testați întrerupătorul și condensatorul. Dacă termocontactul a declanșat o supraîncălzire, așteptați răcirea. Consultați secțiunea „Rezolvarea problemelor” din manual pentru mai multe detalii.

Cum se întreține cablul de oțel ?

Inspectați regulat cablul pe toată lungimea sa pentru a detecta fisuri sau îndoituri. Lubrifiați-l periodic. Dacă cablul este deteriorat, înlocuiți-l de către un profesionist cu piese originale.

Poate fi utilizat palanul pentru ridicarea persoanelor ?

Nu. Este strict interzisă utilizarea acestui palan pentru transportul persoanelor sau animalelor. Este conceput doar pentru ridicarea sarcinilor.

Cum funcționează oprirea de urgență ?

Apăsați pe întrerupătorul de oprire de urgență (15) pentru a opri imediat palanul în caz de pericol. Pentru resetare, rotiți întrerupătorul în sensul acelor de ceas.

Care este durata de funcționare continuă autorizată ?

Palanul funcționează în regim intermitent S3 20%: 2 minute de lucru cu sarcină nominală, urmate de 8 minute de odihnă pentru răcire. Nu depășiți acest ciclu pentru a evita supraîncălzirea.

Ce trebuie făcut dacă frânele nu țin sarcina ?

Dacă sarcina coboară în ciuda opririi, acest lucru se poate datora unui joc excesiv sau unui arc rupt. Opriți imediat utilizarea și contactați un serviciu de reparații calificat.

Unde se găsesc piese de schimb pentru POWX902 ?

Utilizați numai piese originale PowerPlus. Contactați distribuitorul autorizat sau serviciul post-vânzare la numărul 00 32 3 292 92 90 pentru a comanda piese.

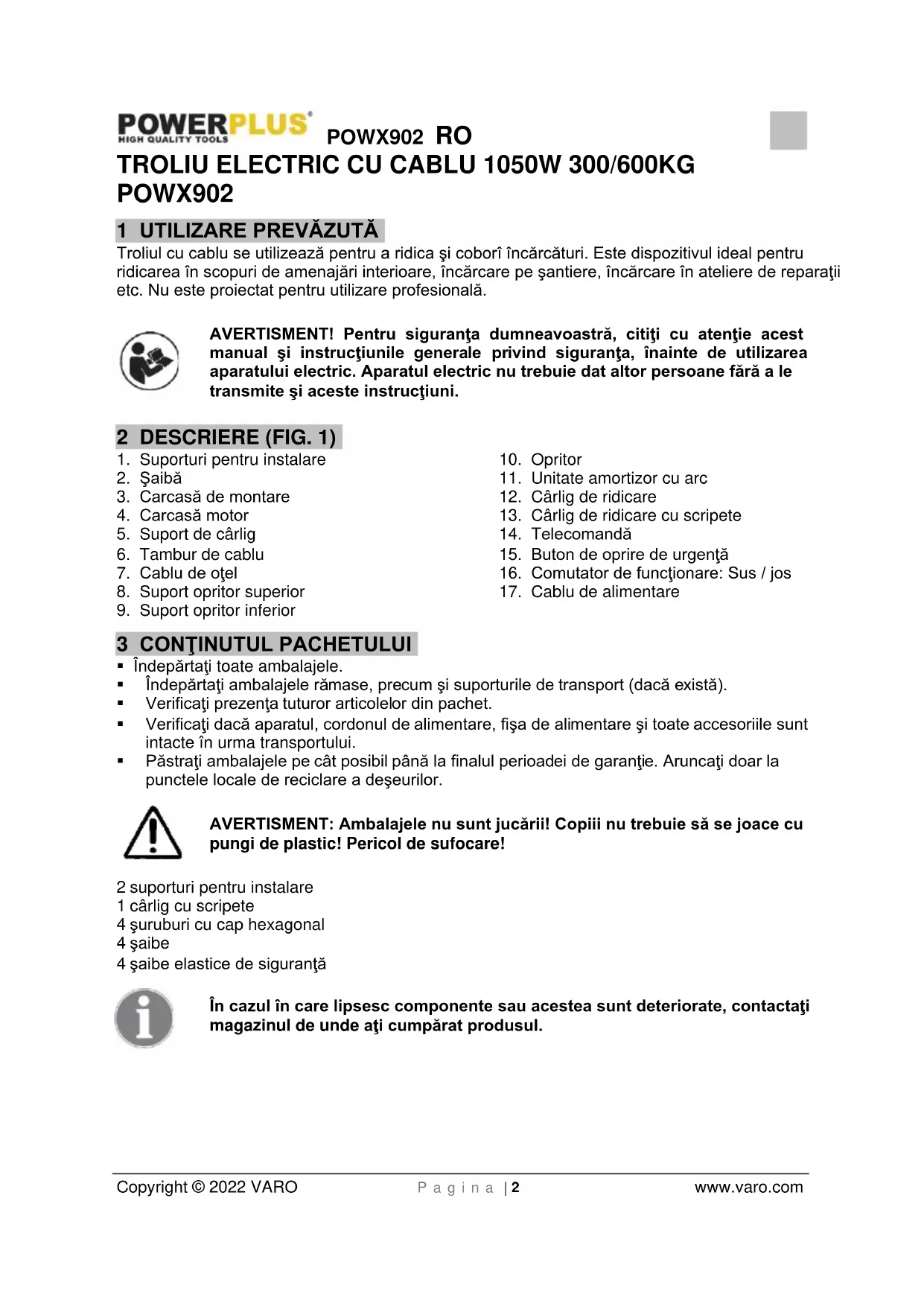

MANUAL DE UTILIZARE POWX902 PowerPlus

Troliul cu cablu se utilizează pentru a ridicași cobori incarcăture. Este disposizitivul ideal pentru ridicarea în scopuri de amenajări interioare, incârcare pe santiere, incârcare în ateliere de reparati etc. Nu este proiectat pentru'utilizare profesională.

AVERTISMENT! Pentru siguranta dumneavoastră, citi ci atentie acest manual Şi instructiunile generale privind siguranta, inainte de utilizarea aparatului electric. Aparatul electric nu trebuie dat altero persone fara a le transmite Şi aceste instruciuni.

2 DESCRIERE (FIG. 1)

1. Suporturi pentru instalare
2. Saibă
3. Carcasă de montare
4. Carcasă motor
5. Suport de carlig
6. Tambur de cablu
7. Cablu de otel
8. Suport opritor superior

9. Suport opritor inferior

10. Opritor

11. Unitate amortizor cu arc
12. Cârlig de ridicare
13. Cârlig de ridicare cu scripete
14. Telecomanda
15. Buton de oprire de urgenta
16. Comutator de fonctionare: Sus / jos
17. Cablu de alimentare

3 CONTINUTUL PACHETULUI

• Indepartati toate ambalajele.
• Indepartati ambalele rămase, precum Şi suporturile de transport (dacă există).
• Verificati prezenta tuturor articolelor din pachet.
• Verificatu dacă aparatul, cordonul de alimentare, fișa de alimentareși toate accesorile sunt intacte in urma transportului.
• Păstrați ambalajele pe CAT posibil până la finalul perioadei de garantție. Aruncați doar la punctele locale de reciclare a deseurilor.

AVERTISMENT: Ambalajele nu sunt jucari! Copii nu trebuie să se joace cu pungi de plastic! Pericol de sufocare!

2 suporturi pentru instalare
1 carlig cu scripete
4 suruburi cu cap hexagonal
4 saibe
4 saibe elastice de siguranta

In cazul in care lipsesc componente sau acestea sunt deteriorate, contactați magazinul de unde aşi cumpărat produsul.

4 SIMBOLURI

In acest manual si Sau pe masina se folosesc urmatoarele simboluri:

	Semiţă risc de rănire sau de deteriorare a aparatului.		Citiţă manualul îniate de utilizes.
CE	În conformitate cu standardele esentțale de siguranta ale Directivelor europene aplicabile.		Purtați Întotdeauna mănuși de proteție.
	Purtați Încăltăminte de proteție.		Produsele electrice nu trebuie eliminate Împ Reconă cu gunoiul menajer.

5 AVERTISMENTE GENERALE DE SIGURANță PRIVIND APARATUL ELECTRIC

Citi toate averismentele de siguranta si toate instructiunile. Nerespectarea tutor averismentelior si a instruciunilor poate duce la electrocutare, incendiu si/sau ranirea grava. Pstra tote avertissele si instruciunile pentru consultare ulterioar. Termenul "apatr electric" folosit in cadrul averismentelor se refera atat la aparatul alimentat de la priza (prin cablul de alimentare), CAT si la aparatul alimentat cu baterii (fara fir).

5.1 Zona de lucru

• Spatiul de lucru trebuie sa fie curat si bine iluminat. Spatiile agglomerate si intunecate favorizează accidentele.
• Nuutilaziaparatelein spati cu atmosferaexploziva,cum ar fi in prezenla lichidelor inflamabile,gazel sorau prafului. Aparateleelectric produscantei care pot aprinde praful sau gazele.
• Atunci cand lucrati cu aparatul electric, nu lasati copii si alte privitori sa se apropie de spatui de lucru. Distragerea atentiei va poate face sa pierdeti controlul aparatului.

5.2 Siguranta electrica

Verificazioni intotodeauna dacà alimentarea de la retea corespunde cu tensiunea de pe placuţa indicatoare a criteristicilor.

• Štečarele aparatului electric trebuie sā se potriveasca la przyă. Nu modificazioni in niciun fel stecărul. Nu folosiţi niciun fel de fișe de adaptare pentru aparatele electrice cu impamântare. Štečareleși prizele nemodificate reduc riscul de electrocutare mortală.
  Evita contactul cu suprafete impamntate sau legate la masa, cum ar fi tevile, radiatoarele, aparatele de gaiti sau frigiderele. Exist risc crescut de electrocutare mortal in cazul in care corpul dumneavoastr face contact cu solul.
• Nu expuneti aparatul electric la intemperii sau la medii cu umezeală. Riscul de electrocutare mortală creste in cazul in care apatrunde in interiorul aparatului electric.
• Nu deterioratori cablul. Nu folosi niciodata cablul pentru a transporte, trage sau scoate din priză aparatul electric. Păstrați cablul ferit de caldură, ulei, marginini ascutite sau piese în miscare. Caburile deteriorate sau inçalcite cresc riscul de electrocutare.
  Cand aparatul functioneaza in exterior, folosi un prelimungitor adecvat folosirii in exterior. Folosirea unui prelimungitor adecvat folosirii la exterior reduce riscul de electrocutare.
• Daca trebuie folosit aparatul in medii umede, folosi i o priz a protejata cu disjunctor bipolar. Folosirea unui disjunctor bipolar reduce riscul de electrocutare.

5.3 Siguranta personala

• Aveti grijla la ce lucrati si folosi-ti-va simtul practic atunci cand lucrati cu aparatul electric. Nu folosi un aparat electric atunci cand sunteti obosit sau sub influenta drogurilor, a alcoholului sau a medicamentelor. Un moment de neatentie in timpul lucrului cu aparatul electric poate duce la ranirea grava.
• Folosiţi echipament de siguranta. Puratați intotdeauna elemente de protectie pentru ochi. Echipamentul de siguranta cum ar fi masca de graf, incaltamintea de siguranta impotrivala unecarii, casca dura sau protectiile auditive folosite indifferent de condiţi reduc ranirile.
  Evitati pornirea accidentala. Asigurati-va cã intrerupatorul se afla in posizia deconnectat inainte de a baga in przy. Transportul aparatelor eletrice avand degetul pe intrerupator Sau alimentarea de la sursa a aparatelor eletrice care au intrerupatorul in posizia de pornire favorizeazaa occidentele.
• Indepartatu orice scula de reglare sau cheie de piulite inainte de a porni aparatul electric. O cheie de piulite sau alta cheie lasata prinsa de o piesa rotativa a aparatului electric poate duce la ranire.
• Nu va intindeti. Mentineti permanent un sprijin si un echilibru corespunzator pe picioare. Acest lucru permite un control mai bun al aparatului electric in situati neprevazute.
• Imbracati-va corespunzator. Nu purtati haine largi sau bijuterii. Tinei paurul, hainele sau manusile departe de partile in miscare. Hainele largi, bijuteriile sau paurul lung pot fi prinse de partile in miscare.
• Dacă v-au fost furnizate dispositive pentru conectarea de utilaje de extragereși colectare a prafului, asigurati-vă că sunt conectateși folosite corect. Folosirea acestor dispositive poate reduce riscurile associate intrăriin contact cu praful.

5.4 Folosirea 山 intretinerea aparatului electric

• Nu suprasolicitate aparatul electric. Folosiţi aparatul electric conform destinatiei sale. Folosirea in mod corespunzător a aparatului electric va va realiza mai bineși mai sigur sarcina la parametrii pentru care a fost conceput.
• Nuutilizati aparatul dacă intrerupătorul nu il ponește sau oprește. Orice aparat care nu poate fi controlat din intrerupător este periculos si trebuie reparat.
• Deconnectatu fisa de la sursa de alimentare inainte de a face orice fel de reglaje, de a schimba accesoriile sau de a deposita aparatul. Astfel de masuri preventive reduc riscul de a porni accidental aparatul electric.
  Depozitate aparatul departe de indemana copiilor si nu permitei personelor nefamiliarizate cu acesta sau cu instructiunile sale sa lucreze cu aparatul. Aparatele sunt periculoase daca sunt folosite de persone neinstruite.
• Intretjeti aparatele. Verificati alinierea sau prinderea partilor in miscare, craparea pieseler Sau orice alte stare ce poate afecta funzionarea aparatului. Daca este deteriorarat, reparati aparatul inaine de a-l utilizes. Multe accidente sunt cauzate de aparate eletrice prost intretunate.
• Păstrați piesele de tăiere ascuțiteși curate. Sculele aschietoare intreținate corespunțator, avand lamele de tăiere ascuțite, se blochează mai greuși sunt mai ușor de controlat.
  Utiliziati aparatul, accesoriile si lamele etc. in conformitate cu aciste instructiuni si in modul destinat utilizarii specifie a acestui aparat, luand in calcul conditiile de lucru si operatiunile care trebuie efectuate. Utilizarea aparatului electric pentru operatiuni diferite de cele pentru care a fost conceput poate duce la situati periculoase.

5.5 Service

• Reparati aparatul la un tehnician autorizat, folosind doar piese de schimb identice. Astfel, se va pstra siguranta in fonctionare a aparatului.

6 INFORMATI SUPLIMENTARE PRIVIND SIGURANTA

ATENTIE! Nu utilizesșnia pentru transporteul personelor sau al animalelor!

Nu stationati nu lucrati sub o sarcină suspendata.

• Păstrati curătenia in zona de lucru.
  Luati in considerare influentele mediului. Asigurati o iluminare corespunzatoare a zonei del lucru. Nu utilizati echipamentul in conditi de pericol de incendiu, in prezena lichidelor inflamabile sau in medii explozive. Nu expuneti in mod inutil aparatul la influente ale mediului inconjurator cum ar fi ploia, umiditatea, lumina solara, praful sau friqul.
  Luati măsuri de protectie individuală impotrivă electrocutări.
• Nu permieti accesul la echipament al personelor neAutorizate.
  Depozitatei corespunzator troliul cu cablu atunci cand nu este Utilizat. Depozitatei masina la loc sigur, uscat si la inaltme, unde copii nu au acces.
• Este interzisă suprăncărcarea in orice situație a troliului cu cablu! Nu depăști sarcina maxima (vezi plăcuța cu date tehnice, nu cârligul de ridicare!). Nu Utilizati două sau mai multe masini pentru ridicarea aceluiasi obiect.
• Se interzice ridicarea unui object cuplat/fixat.
• Este interzisautilizarea masinii in medii agresive sau la temperaturi scazute.
• Puratai imbracaminte de protecie. Este interzis portul imbracamintei largi sau al bijuterilor. Acestea pot fi prinse de piesele in miscare ale masinii. Este recomandat portul echipamentului de protecie (cum ar fi manusile din cauciuc, incaltamintea cu talpa aderentä, echipament de protecie pentru urechi si pentru pär etc.) in timul lucrului.
  Utilizati cablul de alimentare (17) numai in scopul prevazut. Este interzis transportul echipamentului prin tragere de cablu de alimentare (17) sau tragerea de cablul de alimentare pentru deconnectarea fisi de la przyă. Feriti cablul de alimentare (17) de caldură, ulei si muchii ascuțite. Inainte de ficare'utilizare a cablului de alimentare (17), verificati dacă acesto nu este deteriorarat. Este interzisă'utilizarea troliului in cazul in care cablul de alimentare este uzat, innodat sau inodoit. Cablul trebuie inlocuit de CATRE un professionist calificat.
  Tineni intotdeauna corpul drept. Asigurati-vo o poziie sigura si pastra-i-vintotdeauna echilibrul. Evitati inclinarea la maximum.
• Deconnectati troliul de cablu de la reteaua de alimentare atunci candi nu este Utilizat si inainte de orice operatiune de intretinere.
  Lucrati intotdeana cu grijä si cu atentia necessitiesa.
  Utilizi numai accesorile recomandate de producator.
• Troliul cu cablu trebuie reparat numai de câtre un electrician calificat. Acest aparat electric respectă reglementările de siguranta aplicabile.
  Sarcinile trebuie ridicate de la sol cu viteza minimă. La inceputul ridicarii de pe sol, cabultrebuie sa fie intins si nu trebuie sa fie derulat.
• Este interzisautilizarea micro-comutatorului ca intrerupator de oprire sau demontarea acestua. Micro-comutatorul este un dispositiv de siguranta, care previne ridicarea greutatai mai sus de limita.
  In cazul in care frana nu mai functioneaza, iar sarcina coboara brusc, apasati imediat pe intrerupator, apoi pe butonul de pornire. Dupa descarcare, trimiteti masina la reparat, la un professionist calificat.
• Nu lasati sarcina suspendata tamp indelungat, pentru a evita deformarea componentelor. Nu efectuati reparati sau verificari in timpul functionarii masinii.
• Este interzisa inlocuirea oricarei componente a scripetelui Sau demontarea acestuia.

POWX902 RO

In functie de frecventa deutilizare,masina necessities o intrejinere amanunntita dupa 20 de ore de fonctionare continua sau cel putin o data pe an.
- In caz de pericol si de situatuji de urgenta, opriti intotdeuna masina de la butonul de oprire de urgenta (15). Readucei butonul de oprire de urgenta (15) in pozitia de fonctionare, in directia individata de sageata (in sensul acelor de ceasornic) pana la incetarea pericolului.

7 INAINTE DE FIECARE UTILIZARE

Atentie! Troliul cu cablu este projetat numai pentru uzul casnic! Aparatul nu este destinat utilizarii professionale. Echipamentul poate fi/utilizat faraniciun pericol numai dupa citirea acestui manual si a instructiunilor de siguranta si dacă se respectă strict toate instructiunile.

Inainte de a incepe utilizes area, efectuati intotdeauna anumite pregatiri:

Verificati daca tensiunea retelei de alimentare corespunde cu tensiunea indicata pe placuta cu caracteristicile tehnice, iar echipamentul este prevazut cu fiqa de alimentare corespunzatoare.
- Inainte de prima utiliser, efectuati o proba de mers in gol si verificatu urmatoarele:

-a, Flexibilitatea functionarii comutatorului de fonctionare (16), pentru a asigura controlul ridicarii si coborarii carligului de ridicare (12).
-b, Flexibilitatea suportului opror superior (8), pentru a verifica intreruperea circuitului.
-c. Flexibilitatea suportului opror inferior (9), pentru a verifica intreruperea circuitului la derulareaaproapecompletaa cablului de otel (7).
- d, Orice sunete anormale la pornography.
-e, Cablul de otel (7) ar putea fi deteriorarat (taiat sau indoit); inlocuiti imediat cablul.

• Verificati frāna inainte de a incepe utilizarea sī dupa incārcare.
• Inainte de utiliser, verificatu caryligul de ridicare (12). Acesta ar putea fi deteriorarat sau deformat si trebuie inlocuit din tamp.
• Utilizarea cu ajutorul unui dispositiv de protectie la current rezidual (buton de oprire de urgenta, 15) asigurao protectie supplementara.
  Verificati daca piesele sunt lubrifiate corespunzator. O data la sase luni, aplicati lubriciant pe cablul de ridicare (12), pe axul tamburului pentru cablu, in cutia de viteze si pe lagare.
• La ficare inlocuire a cablului de otel (7), aplicati lubriciant in locasul axului tamburului pentru cablu. Inlocuiti imediat cablul in cază ca este deteriorat.
• Effectuati orice lucrari de reparati si intretinere numai cu fià de alimentare deconectata.
• Verificati dacă echipamentul nu a suferit deteriorarăi la transport. Informati imediat distribuiorul cu privire la orice deteriorarăi.

8 MONTAREA

• Installati troliul cu cablu pe o grindă din oțel (Fig. 2). Utilizathi numai suporturile de montare incluse (1), care pot fi fixate pe partea superioara a carcasei de montare (3) cu ajutorul Šuruburilor, Šaibelor Şi Šaibelor elastice de siguranta. Grinda din oțel trebuie sa reziste cel puțin la dublul greutăti nominale a masinii. Pentru rezultate optime, adresathi-vă unui monitor profesionist.
  Grinda de otel trebuie sa aiba urmatoarele dimensiuni: 46× 46mm ,o grosime a peretelui de minim 2,3 mm si o lungime de minim 450 mm (Fig. 1).
  Grinda din otel trebuie sa fie bine fixata intr-un perete.Dispositivul de fixare trebuie sa fiesufficient de rezistent pentru a sustine sarcina.
• Verificatu dacă masina este instalata orizontal si nu este inclinata.
  Telecomanda (14) trebuie sa fie in permanenta uor accesibila, de aceea trebuie montata la o distancta de 0,8-1,5 m fata de sol (Fig. 3).
• Introduciţi càrligul de ridicare (12) in suportul càrligului (5) de pe carcasa de montare (3) la Utilizarea càrligului de ridicare cu scripete (13).

POWX902 RO

Scriptetele electric va fi fixat la partea superioara. Fixati scripetele cu cadrul de sustinere pe traversa. Traversa este apoi fixata pe stalpii de sustinere. Stalpii de sustinere trebuie sa fie bine fixati in zona de lucru, in conformitate cu cerintele clientului. Stalpii de sustinere trebuie montaft astfel incat sa se asigure rezistenta si stabilitatea. De asemenea, trebuie sa poata sustine tamp indelungat sarcina nominala.

9 MOD DE UTILIZARE

• Inainte de inceperea lucrului, verificatu infasurarea stransa a cablului de otel (7), buclă lángă buclă, pe tamburul de cablu (6). Este interzisă derularea completă a cablului.
  Derulati cablul numai pana la ultimele 3 bucle de pe tambur.
  Daca se vede marcajul indicator de culoare rosie, opriti imediat troliul cu cablu si nu mai derulati cablul!
• Infasura cabul ca in figura 4.

Nota: La inlocuirea cablului, tragei intotdeauna cablul in orificiul cu sectiune patrata al tamburului pentru cablu, apoi scoatei-l prin orificiul cu sectiune circulara. Totodata, infasura de doua ori cablul, apoi tragei-l pana la marginea de pe partea laterala a tamburului pentru cablu si fixati-l.

• Troliul cu cablu se utilizează'utilizând telecomanda (14). Când comutatorul este adus in poziția superioara, sarcina este ridicata. In poziția inferioroara, sarcina este coborăța. Nu comutăți niciodata direct de la ridicare la coborâre sau invers. Inainte de schimbarea directței, troliul cu cablu trebuie oprit.
• Actionati butonul de oprire de urgenta (15) pentru oprirea imediata a troliului cu cablu in caz de urgenta si pentru a interzice repornirea. Pentru readucerea echipamentului in stare de fonctionare, rotiti mai intai butonul de oprire de urgenta (15) in sensul acelor de ceasornic, ceea ce va debloca butonul de oprire de urgenta (15). Troliul cu cablu este in acest moment gata de utilizare.
• Troliul cu cablu este proiectat cu configuraţie de limitare, pentru a limita oprirea. Când càrligul de ridicare (12) urcă până in poziţia superioară, opritorul (10) atinge suportul opritorului superior (8); micro-comutatorul suportului opritorului superior (8) poate intrerupe circuitul și poate determinina oprirea motorului pentru a asigura sigurantha functiţarii. Atunci când càrligul de ridicare (12) coboară pânăaproape de epuizarea cablului (7), micro-comutatorul suportului opritorului inferior (9)incepe sa functiţioneze și să intrerupă circuitul, determinandioprirea motorului.

Atentie! in cazul derularii cablului până la aparția micro-comutatorului de culoare rose, troliul cu cablu trebuie oprit. Este interzisă in orice situăte derularea in continuare a cablului.

In cazul in care troliul cu cablu nu poate ridica imediat o incarcatura, opriti imediat troliul pentru a evita defectiunile si accidentele.
Verificatu dacă incarcătura este bine fixata pe carligul de ridicare (12-13). Păstrați distanța maxima posibila fata de incarcăturași fata de cabul de otel (7) in timpul functionarii.
La coborarea unei sarcini, retineti cã troliul cu cablu poate continua derularea cativa centimetri dupa ce a fost oprit. De aceea, opriti troliul din tamp.
- Verificazioni dacà nu este posibilă deplasarea laterala a cablului de otel (7) cu mai multe 15^ .
- Troliul cu cablu poate fi utilizesat cu cabluri simple sau duble, de aceea sarcina nominală admisă poate varia (vezi specificătile tehnice).
- Dupădezambalarea componentelor, verificati dacătoate piesele Şi accesorile corespund instrucțiunilor. Verificati dacă troliul cu cablu prezintă urme de lovituri sau deteriorară, dacă

există defecțiuni la conexionile cabluluiși dacă motorul prezintă vreo urma de deteriorare provocata de ploaie sau de apă.

• Troliul cu cablu este alimentat cu current electric monofazat. Tensiunea nominală este de 230V + 20% , iar freventa nominală este de 50Hz + 1% . Motorul trebuie impamântat corespunzător. Pe circuitul de alimentare trebuie montata o proteție la supracurrent.
• După conectarea la sursa de alimentare, scripetele poate fi ridicatși coborhat in modul Soc. Este posibila pornirea in sus sau in jos, la mersul in gol. Daca miscarea in sus si in jos este continuă, iar franele functionează perfect, se poate testa scripetele cu o sarcina de probă.

9.1 Valori nominale de fonctionare intermitenta

Maşina este proiectata pentru tipul de functiònare S3 20% - 10 min (functionare intermitentă periodica). Ciclul de functiònare respectiv este de 20%, ceea ce inseamnă că echipamentul poate fi'utilizat la sarcina nominală tamp de 2,0 minute pe durata fecărui ciclu de utilizare, iar apoi trebuie oprit tamp de 8,0 minute pentru răcire. Ciclul de functiònare respectiv este de 20%, ceea ce inseamnă că echipamentul poate fi'utilizat la sarcina nominală tamp de 2,0 minute pe durata fecărui ciclu de utilizare, iar apoi trebuie oprit tamp de 8,0 minute pentru răcire.

9.2 Supraincarcarea (numai pentru POWX901-POWX902-POWX903)

• Troliul cu cablu nu este prevazut pentru/utilizarea continua. Motorul este protejat la suprasarcina cu ajutorul unui termostat.
  La depasirea timpului de fonctionare admis, temperatura motorului va creste, iar termostatul va opri troliul cu cablu. Termostatul va porni din nou automat dupa o periodadae de racire.
• In cazul solicitarii troliului cu cablu la o sarcina redusa, timpul de functiOnare va creste, iar perioada de racire se va reduce.

Atentie! In cazul expunerii directe la soare, temperatura carcasei va creste semnificativ, ceea ce va reduce tampul de functiOnare admis. De aceea, este posibil ca termostatul sa se declanseze dupa o perioada scurta de tamp, oprind troliul cu cablu. Astepta riacirea echipamentului.

9.3 Utilizarea cu cablu dublu (fig. 5)

Slabiti piulitele celor 3 suruburi de pe cargul de ridicare cu scripte (13) si scoatei capacul lateral. Asezati cablul din otel (7) in jurul axului de deviere, apoi fixa i loc capacul si piulitele. Verificati montarea corecta a cargului de ridicare cu scripte (13) si strangerea complea a piulitelor.
- Introduciţi càrligul de ridicare (12) fixat pe cablu in suportul càrligului (5) de pe carcasa de montare (3).

10 CURATAREA SI INTRETINEREA

• Inainte de efectuarea oricaror lucrari la echipament, deconnectati fià de alimentare de la priză.
• Curatai echipamentul cu o camarpa umeda si puţin sapun lichid. Este interzisă'utilizarea produselor de curatare sau a solventilor, care pot deteriorora componentele din plastic ale echipamentului.
• Verificazioni periodico cablul de otel (7) pe intreaga lungime, pentru identificare unor eventuale deteriorari, precum si funzionarea suportului opritorului (Infasuraşi cablul până cänd opritorul(10) activeaza suportul opritorului micro-comutatorului).
• In caz de deteriorare a cablului de otel (7) (taiere sau indoire, fig. 6), acesta trebuie inlocuit de catre un professionist, cu piese de schimb originale.
  La montarea cablului, este obligatoriu să sețina cont de opritor pentru a asigura o oprire sigură la limită.

Verificati daca toate componentele mecanice se pot misca liber dupa deconectarea fisei de alimentare.
- Inlocuiti componentele lipsa numai cu ciese de schimb originale.
- Returnatu echipamentul distribuitorului pentru a asigura o reciclare profesionista.

11 DATE TEHNICE

Tensiune nomină	230 V ~
Frecventa nominală	50 Hz
Putere nomină:	1050 W
Intensitate nomină	4.6 A
Sarcină Tmaxă
- cu un singur cablu	300 kg
- cu două cabluri	600 kg
Viteza cablului
- cu un singur cablu	8 m/min
- cu două cabluri	4 m/min
Înălțime de ridicare
- cu un singur cablu	12 m
- cu două cabluri	6 m
Diametrul cablului	4.5 mm
Clasa de proteție	IP54
Categoria motorului	A1
Regim de functțonare	ED: 20%
Clasa de proteție	I
Greunate	18 kg

12 ZGOMOT

Valori ale emisiilor sonore măsurate în conformitate cu standardele aplicabile. (K=3)

Nivel de putere acustica LwA 71 dB(A)

13 DEPANAREA

Defecţiune uzuală	Cauză	Solutie
Se actionezăcomutatorul defunctioreanu, darmotorul nu pormește.	1. 1. Nu este conectat la sursa dealimentare.2. Caburile sunt rupte sau uzate.3. Defecţiune a comutatorului.4. Condensatorul este străpuns.5. Comutatorul opritorului nu a fostreinitializatsau defecţiune a micro-comutatorului.6. Termostatul are un cabluintrerupt.	1. Conectatiș aparatul la priză.2. Verificata/repraratiș caburileși reconectați la priză.3. Reparatiș sau înlocuițicomutatorul.4. Înlocuți condensatorul.5. Verificataș comutatoruloprctoruluiși înlocuțiocomutatoruloprctorului.6. Așteptați răcirea aparatuluisauÎnlocuți termostatul.
A fost activacomutatorul defunctioreanu. Zgomotulmotorului este foarteputernic, dar motorulnu poate prelua sarcina.	1. Tensiunea de alimentare esteprea redusă.2. Condensatorul estedefect.3. Frâna nu este eliberata Completion.	1. Reglați functiounarea infunctie de alimentarea cuenergie.2. Verificataș alimentarea cuenergie.3. Reparatiș mașina la unatelier de reparatiș autorizat.

POWX902 RO

După o pană de curent, frânele nuțin sau mașina alunecă.	• Spatiu prea mare întré frâne. • Arcul frânei este uzat. • Discul frânei este blocat. • Discul frânei este de la 在ceput murdar.	• Reparati mașina la un atelier de reparati autorizat.
Zgomotul mașinii se intensifică.	1. Ungere necorespunzătoare. 2. Roata dințatași lagărele sunt deteriorate după/utilizarea înelungata. 3. Montare necorespunzătoare sau urme de impact.	1. Ungeți / lubrifiți corespunțător mașina. 2. Înlocuiți roata dințata sau lagărele. 3. Verificăți componentele montate sau apelați la un tehnician calificat pentru verificare.
Tensiunea de alimentare a troliului cu cablu este prea ridicată.	1. Împămânțare necorespunzătoare sau lipsă. 2. Conectorii din interior ating carcasa.	1. Verificăți caburile cu Împămânțareși conectăți-le corespunțător. 2. Verificăți toate racordurile hidraulice.
Comutatorul opritorului nu funționează.	1. Comutatorul opritorului este defect. 2. Comutatorul opritorului este blocat.	1. Oprutiși înlocuiți. 2. Verificăți, reparatiși înlocuiți comutatorul opritorului.

14 GARANTIE

• Acestui produs i se acordă garantie conform reglementarilor legale pentru o perioada efectivă de 36 de luni de la data cumpărării de CATRE primul utilizator.
• Această garantie acoperă toate defecțiunile de materiale sau de productie, cu exceptia bateriilor, a incârcâtoarelor, a pieselor defe cate din cauza uzurii normale, precum sunt rulmentii, periile, caburile, fisele sau accesoriile precum frezele, burghiele, panzele deferasträu etc.; deteriorarea sau defectele care rezultă din manipulare defectuoasa,'accidente sau modificari. Nu se acoperă nici costul transportului.
• Deteriorarea Sau defeciunile rezultate ca urmare autilizarii necorespunzatoare nu sunt acoperite de prevederile garantiei.
• Nu se asumam, de asemenea,onio responsabilitate pentruvatamarea corporalacere are drept cauzautilizarea necorespunzatoare a aparatului.
• Reparataiile pot fi efectuate doar de catre un centru de service autorizat pentru sculele Powerplus.
  Puteti obti nintotdeauna mai multe informati, apeland numarul de Telefon [phone].
  Toate costurile de transport trebuie suportate de client, in afara cazului in care s-a convenit in alt fel, in scris.
  In acelaşi tamp, nu se poate ridica nico pretentie in garantie dacă deteriorarea aparatului se datoreaza intretineri negliente sau suprasolicitări.
• Se exclude in mod categoric de la garantie defectiunea datorata patrunderii de fluide, patrunderii excessive a prafului, deteriorarea intenzionata (cu intentie sau din negljentă gravă), utilizes area inadevcvă (doar pentru destinatiș pentru care acest disposizitiv nu este potrivit), utilizes area incompetentă (de ex nerespectarea instrucțiunilor din manual), fulgere sau asamblarea de cotre un nespecialist, tensiune incorectă de alimentare de la rețea. Această lista nu este exhaustiva.
• Acceptarea pretentiilor in garantie nu poate duce niciodata la prelungirea perioadei de garantie, nici la inceputul unei noi perioade de garantie in cazul inlocuirii unui aparat.
• Aparatele sau componentele inlocuite in garantie rǎmān prin urmare proprietatea Varo NV.

POWX902 RO

• Ne rezervam dreptul de a respinge orice pretentie pentru care cumpararea nu poate fi verificata sau dacă este clar ca produsul nu a fost intretnut in mod corespunzător. (fante de aerisire curate, perii de carbune intretinute periodic, ...)
  Dovada cumparari trebuie pastrata ca dovada a datei cumpararii.
• Scula nedemontata trebuie inapoiata commerciantului intr-o stare acceptabla de curatenie, (in cutia sa originala dacă e cazul) si impreună cu dovada cumpărării.

15 MEDIU

In cazul in care aparatul trebuie inlocuit dupa utilizes intensa, nu il aruncai impreunacu gunoiul menajer, ci deposita-i intr-un mod sigur pentru mediu. Componente uzate ale masinilor eletrice nu trebuie aruncate impreunacu gunoiul menajer. Reciclate atunci dacă există unităspecializate de reciclare. Pentru sfaturi privind reciclarea, consultata autoritatea locală sau magazinul de achizitie.

16 DECLARATIA DE CONFORMITATE

VARO N.V. - Vic. Van Rompuy N.V.
declarà că

Joseph Van Instraat 9 - BE2500 Lier - Belgia,

produsul: Troliu Electric cu cablu
marca de comert: POWERplus
model: POWX902

este in conformitate cu specificaile esentiale si alte prevederi relevante ale Directivelor Europene aplicabile, pe baza aplicarii standardelor europene armonizate. Orice modificare neAutorizata a aparatelor atrage dupa sine anularea acesti declarati.

Directivele europene (inclusiv, dacă este cazul, amendamentele lor, până la data semnăturii): 2011/65/EU 2006/42/EC 2014/30/EU

Standardele europene armonizate (inclusiv, daca este cazul, amendamentele lor, pana la data semnaturii):

EN14492-2:2019

EN60204-32:2008

EN55014-1:2017

EN55014-2:2015

EN IEC61000-3-2 : 2019

EN61000-3-3:2013

Persoana care păstreață documentăță tehnică : Philippe Vankerkhove, VARO - Vic. Van Rompuy N.V.

Subsemnatul actioneaza numele Directorului general executiv al societăti,

Ludo Mertens

Divizia de reglementare - Director de conformitate
