Merk	PowerPlus
Model	POWX902
Producttype	Elektrische kabeltakel
Beoogd gebruik	Huishoudelijk (heffen en laten zakken van zware lasten)
Max. laadvermogen (enkele kabel)	300 kg
Max. laadvermogen (dubbele kabel)	600 kg
Hefhoogte (enkele kabel)	12 m
Hefhoogte (dubbele kabel)	6 m
Hefsnelheid (enkele kabel)	8 m/min
Hefsnelheid (dubbele kabel)	4 m/min
Kabeldiameter	4,5 mm
Nominaal vermogen	1050 W
Voedingsspanning	230 V ~
Frequentie	50 Hz
Nominale stroom	4,6 A
Beschermingsgraad	IP54
Beschermingsklasse	I
Netto gewicht	18 kg
Bedrijfstype	Intermitterend S3 20% (2 min werk / 8 min rust)
Motorbeveiliging	Thermisch contact (overbelasting- en oververhittingsbeveiliging)
Geluidsdrukniveau (LwA)	71 dB(A)
Inclusief accessoires	2 montagebeugels, 4 ringen, 1 katrolhaak, 4 veerringen, 4 schroeven, afstandsbediening
Garantie	36 maanden
Normen	CE, EN14492-2:2019, EN60204-32:2008

Veelgestelde vragen - POWX902 PowerPlus

Hoe installeer ik de PowerPlus POWX902 takel op een balk?

Bevestig de meegeleverde montagebeugels (1) aan de bovenkant van de montagebehuizing (3) met behulp van de schroeven, ringen en veerringen. De stalen balk moet minimaal 46x46 mm zijn met een wanddikte van 2,3 mm en een lengte van 450 mm. Zorg ervoor dat de machine waterpas en stevig verankerd is.

Wat is het maximale laadvermogen van de POWX902?

In enkele kabelconfiguratie is het maximale vermogen 300 kg. In dubbele kabelconfiguratie (met katrol) wordt dit 600 kg. Overschrijd deze limieten nooit.

Hoe gebruik ik de takel in dubbele kabelmodus?

Draai de moeren van de hefhaak met katrol (13) los, installeer de kabel rond de afbuigas en bevestig het deksel weer. Plaats de hefhaak (12) in de steun van de behuizing. Het hefvermogen wordt dan verdubbeld, maar de hoogte en snelheid worden verminderd.

Wat te doen als de motor niet start?

Controleer eerst de stroomvoorziening en het snoer. Test vervolgens de schakelaar en de condensator. Als het thermisch contact door oververhitting is geactiveerd, wacht dan tot afkoeling. Raadpleeg het gedeelte 'Probleemoplossing' van de handleiding voor meer details.

Hoe onderhoud ik de staalkabel?

Inspecteer de kabel regelmatig over de gehele lengte op scheuren of knikken. Smeer hem periodiek. Als de kabel beschadigd is, laat hem dan vervangen door een professional met originele onderdelen.

Kan de takel worden gebruikt om personen te tillen?

Nee. Het is ten strengste verboden deze takel te gebruiken voor het vervoeren van personen of dieren. Hij is uitsluitend ontworpen voor het heffen van lasten.

Hoe werkt de noodstop?

Druk op de noodstopknop (15) om de takel onmiddellijk te stoppen in geval van gevaar. Om te resetten, draai de schakelaar met de klok mee.

Wat is de toegestane continue bedrijfsduur?

De takel werkt in intermitterend bedrijf S3 20%: 2 minuten werk met nominale belasting, gevolgd door 8 minuten rust voor afkoeling. Overschrijd deze cyclus niet om oververhitting te voorkomen.

Wat te doen als de remmen de last niet vasthouden?

Als de last daalt ondanks het stoppen, kan dit komen door overmatige speling of een gebroken veer. Stop onmiddellijk met gebruik en neem contact op met een gekwalificeerde reparatiedienst.

Waar kan ik reserveonderdelen vinden voor de POWX902?

Gebruik uitsluitend originele PowerPlus-onderdelen. Neem contact op met uw erkende dealer of de klantenservice op 00 32 3 292 92 90 om onderdelen te bestellen.

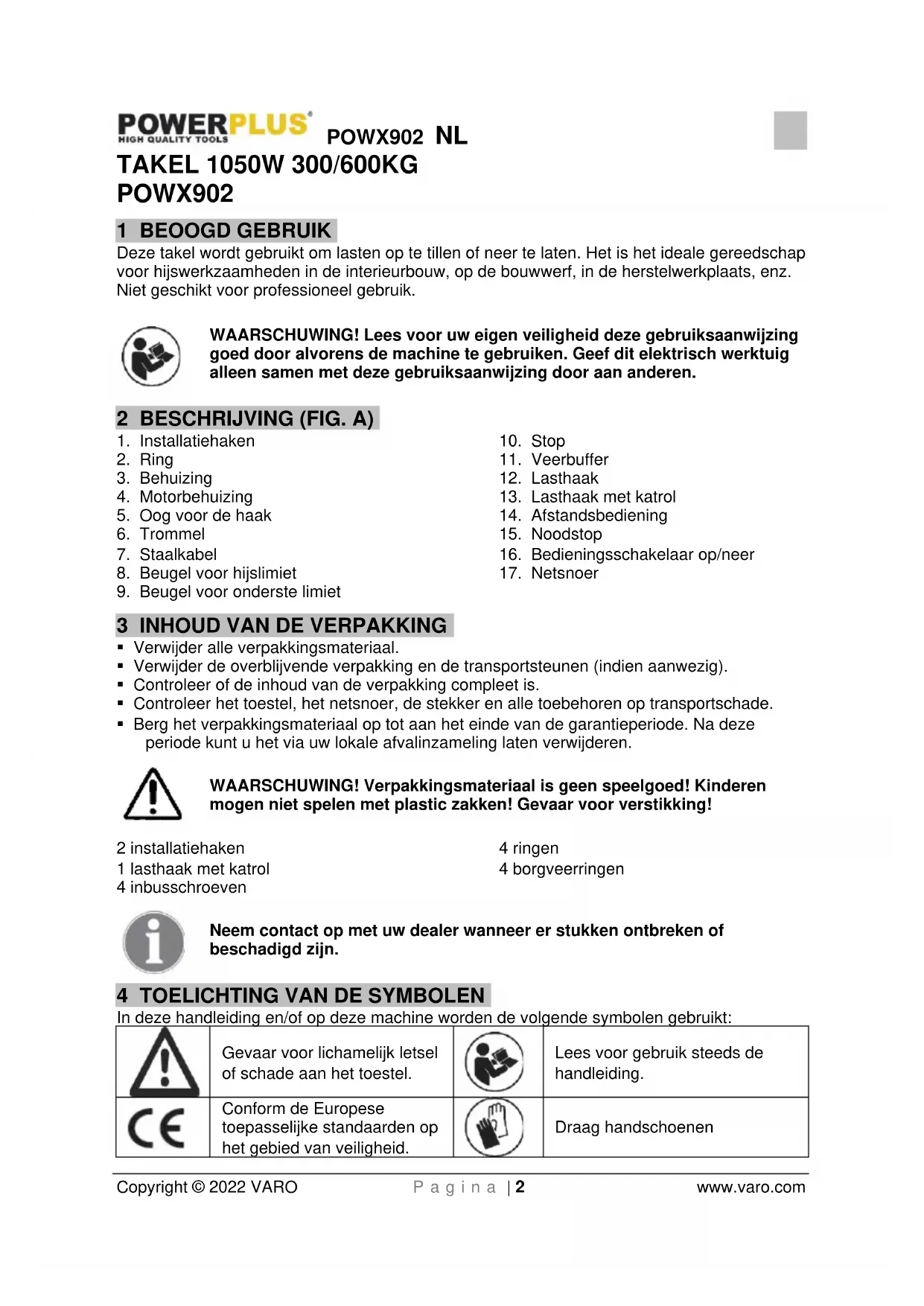

GEBRUIKSAANWIJZING POWX902 PowerPlus

Deze takel worden gebruikt om lasten op te tillen of neer te latent. Het is het ideale gereedschap voor hijswerkzaamheden in de interieurbouw, op de bouwwerf, in de herstelwerkplaats, enz. Niet geschikt voor professioneel gebruik.

WAARSCHUWING! Lees voor uw eigeneiligheid deze gebruiksaanwijzing goed door alvorens de machine te gebruiken. Geef dit elektrisch werktuig alleen samen met deze gebruiksaanwijzing door aan anderen.

1. Installatiehaken
2. Ring
3. Behuizing
4. Motorbehuizing
5. Oog voor de haak
6. Trommel
7. Staalkabel
8. Beugel voor hijslimiet

9. Beugel voor onderste limiet

10. Stop

11. Veerbuffer
12. Lasthaak
13. Lasthaak met katrol
14. Afstandsbediening
15. Noodstop
16. Bedieningsschakelaar op/neer
17. Netsnoer

3 INHOUD VAN DE VERPAKKING

• Verwijder alle verpakkingsmaterialiaal.
• Verwijder de overblijvende verpakking en de transportsteunen (indien aanwezig).
• Controller of de inhoud van de verpakking compleet is.
• Controller het toestel, het netsnoer, de stekker en alle toebehoren op transportschade.
• Berg het verpakkingsmaterialiaal op tot aan het einde van de garantieperiode. Na dezeperiode kut u het via uw lokale afvalinzameling lately verwijderen.

WAARSCHUWING! Verpakkingsmaterial is geen spellegood! Kinderen mogen Niet spelen met plastic zakken! Gevaar voor verstikking!

2 installatiehaken

4 ringen

1lasthaak met katrol

4borgveerringen

4 inbusschroeven

Neem contact op met uw dealer wanner er stukken ontbreken of beschadigd zich.

4 TOELICHTING VAN DE SYMBOLEN

In deze handleiding en/of op deze machine worden de volgende symbolen gebruikt:

!	Gevaar voor lichamelijk letsel of schade aan het toestel.		Lees voor gebruik steeds de handleiding.
CE	Conform de Europese toepasselijkste standaarden op het gebied van veiligheid.		Draag handschoenen

Het dragen van beschermingsschoenen worden aangeraden.

Elektrische producten mogen nicht met het huishoudelijk afval worden meegegeven.

5 ALGEMENE VEILIGHEIDSVOORSCHRIFTEN

WAARSCHUWING! Neem alle voorschriften en veiligheidswaarschuwingen door. Het Niet naleven van de voorschriften kan elektrische schokken, brand en/of ernstige verwondingenveroorzaken. Bewaar de veiligheidswaarschuwingen en de instructies als referentie voor later. Het hierna gebruike begrip „elektrisch gereedschap" heegt betrekking op elektrisch gereedschap, gevoed door het elektriciteitsnet (met elektriciteitskabel) of op batterij (snoerloos).

5.1 Werkplaats

• Hou de werkplaats opgeruimd en goed verlicht. Wanorde en een slecht verlichte werkplaats können tot oncevallen leiden.
• Gebruik het apparaat Niet in een omgeving waarin zich brandbare vloeistoffen, gassen of stof bevinden. Elektrisch gereedschap brengt vonden voort die dergelijkke stoffen of dampen kannen latent ontbranden.
  Zorg dat er geen kinderen of andere personen in de buurt zich als u het elektrisch apparaat gebruikt. Afleiding kanervozgen dat u de controle over het toestel verliest.

Controller altijd of de netspanning overeenstemt met deze vermeld op het typeplaatje

• De stekker van het apparaat moet in het stopcontact passen. De stekker mag op geen enkele wijze worden gewijzigd. Gebruik geen adapterstekkers in combinatie met geaarde apparaten. Ongewijzigde stekkers en passende stopcontacten doeon het risico op elektrische schokken afnemen
• Vermijd lichamelijk contact met geaarde oppervlakken, zoals buizen, radiators, fornuizen en koelkasten. Er bestaat een groter risico op elektrische schokken wanner uw lichaam geaard is.
• Hou het apparaat buiten bereik van regen of vocht. Het binnendringen van water in een elektrisch apparaat verhoogt het risico op elektrische schokken.
• Beschadig het snoer Niet. Gebruik de kabel Niet om het apparaat te dragen of op te hangen, of de stekker uit het stopcontact te trekken. Hou de kabel buiten bereik van ditte, olie, scherpe randen of bewegende onderdelen van het apparaat. Beschadigde of in de war geraakte kabels verhogen het risico op elektrische schokken.
• Wanner u het gereedschap buitenshuis gebruikt, gebruik dan een verlengkabel die geschikt is voor gebruik buiten. Het gebruik van een verlengkabel die geschikt is voor gebruik buitenshuis verminder het gevaar voor een elektrische schok.
• Wonneer het gebruik van het gereedschap in een vochtige omgeving Niet te vermiijden is, gebruik dan een aansluitpunt dat beveiligd is met een verliesstroomschakelaar. Het gebruik van een verliesstroomschakelaar vermindert het gevaar voor een elektrische schok.

• Wees aandachtig. Let op wat u doet en ga verstandig aan het werk met elektrisch gereedschap. Gebruik het apparaat Niet als u moe bent of onder invloed bent van drugs, alcohol of medicijnen. Eén moment van onoplettendheid bij het gebruik van het apparaat kan tot ernstige verwondingen leiden.

POWX902 NL

• Draag uw persoonlijke verilgheidsuitrusting en steeds een verilgheidsbril. Door een persoonlijke verilgheidsuitrusting (stofmasker, Niet glijdende verilgheidsschoenen, een verilgheidshelm of een gehoorbescherming - afhankelijk van de aard en het gebruik van het elektrisch gereedschap) te dragen, doet u het risico op verwondingen afnemen.
• Voorkom een ongewilde inbedrijfstelling. Ga na of de schakelaar op "UIT(0)" staat voor u de stekker in het stopcontact steekt. Als u bij het dragen van het apparaat de vinger aan de schakelaar houdt of de stekker in het stopcontact steekt terwijl het ingeschakeld is, kan dat tot oncevallen leiden.
• Verwijder instelgereedschap of schroefsleutels voor u het apparaat inschakelt. Gereedschap dat of een sleutel die zich in een draaiend onderdeel van het apparaat bevindt, kan tot verwondingen leiden.
• Overschat uzelf nicht. Neem een veilige houding aan en zorg dat u uw evenwicht nicht verliest. Zo kurz u het apparaat in een onverwachte situatie beter onder controle houden.
• Draag gegaste kleding. Draag geen wijde kleren en geen sieraden. Hou uwhaar, kleren en handschoenen buiten het bereik van bewegende delen. Losse kleren, sieraden en lange haren konnen door bewegende delen worden gegrepen.
• Als er stofafzug- en stofopvanginrichtingen können worden gemonteerd, moet u ervoor zorgen dat die aangesloten zijn en juist worden gebruikt. Het gebruik van dergelijkine inrichtingen doet de bevaren door stof afnemen.

5.4 Zorgvuldige omgang met en gebruik van elektrisch gereedschap

• Overbelast het apparaat Niet. Gebruik voor uw werk het elektrische gereedschap dat waarvoort bestemd is. Elektrisch gereedschap zal better presteren en veiliger werken runawayer het worden gebruikt in situatuies waarvoort het dient.
• Gebruik geen elektrisch apparaat waarvan de schakelaar defect is. Een elektrisch apparaat dat Niet meer kan worden in- ofuitgeschakeld, is gevaarlijk en moet worden hersteld.
  Trek de stekker uit het stopcontact voor u het apparaat instelt, accessoires verwangt of het apparaat opbergt. Deze voorzorgsmaatregel voorkomt dat het apparaat ongewild worden gestart.
• Bewaar ongebruikt elektrisch gereedschap buiten het bereik van kinderen. Laat Personen die Niet vertrouwd zijn met het apparaat of die deze gebruiksaanwijzing nicht hebben gelezen, het apparaat Niet gebruiken. Elektrisch gereedschap is gevaarlijk als het door onervaren Personen worden gebruikt.
• Ga zorgvuldig om met het apparaat. Controller op verkeerd uitgelijnde of vastgelopen bewegende onderdelen, breuk of andere defecten die de werkking van het gereedschap zouden können beinvloeden. Elektrisch gereedschap dat defect is moet hersteld worden. Veel ongevalten worden peroorzaakt door slecht onderhoven elektrisch gereedschap.
• Hou snijgereedschap scherp en zuiver. Zorgvuldig onderhonden snijgereedschap met scherpe kanten raakt minder spel geklemd en is gemakkelijker te hanteren.
• Gebruik elektrisch gereedschap, accessoires, special gereedschap en dergelijkkeeer in overeenstemming met deze gebruiksaanwijzing en zoals het voor het type van apparaat is voorgeschreven. Hou bovendien rekening met de werkomstandigheden en de uit te voeren werkzaamheden. Het gebruik van elektrisch gereedschap voor andere doeleinden dan de voorgeschreven, kan tot gevaarlijke situatuies leiden.

5.5 Service

• Laat uw apparatau uitsluitend door gekwalificeerde vaklui en met originele reserveonderdelen herstellen. Zo bent u er zeker van dat het apparaat aan de veiligheidseisen blijft voldoen.

OPGELET! Gebruik het toestel nooit voor het transporteren van Personen of dieren!

Ga nooit onder een gezehesen last staan of werken.

• Hou de onmiddellijke werkomgeving netjes.
• Hou rekening met omgevingsinvloeden. Zorg voor voldoende verlichting op uw werkplek Gebruik het toestel Niet wanner er brand- of ontploffingsgevaar bestaat of er zich Licht ontvlambare vloeistoffen in de buurt bevinden. Stel het toestel Niet onnodig bloot aan weerinvloeden Zoals regen, mist, zonnestraling, stof of koude.
• Bescherm uzelf gegen een elektrische schok.
• Hou dit toestel buiten het bereik van onbevoedgeleenen.
• Bewaar de takel op een correcte manier wanner ze Niet gebruikt worden. Bewaar ze op een droge en hoge of aflsuitbare plek, buiten het bereik van kinderen.
• De takel mag in geen geval overbelast worden! Overschrijdt de maximale belasting nicht (zie het typeplaatje, Niet de lasthaak!). Gebruik geen 2 ofeer toestellen om hetzelfde objct op te tillen.
• Het is verboden om een vastgemaakt/vast voorwerp te tillen.
• Gebruik het toestel Niet in agressieve omgevingen of bij lage temperaturen.
• Draag veiligheidskleding. Draag nooit losese kleding of jewellen: deutscheuren door bewegende onderdelen van het toestel gegren worden. Het wordt aangeraden om.altijd veiligheidsuitrusting (zoals rubberen handschoenen, slipvrij schoeisel, gehoorbeveiliging,haarbescherming,enz.) te dragen tijdens het werken.
• Gebruik het netsnoor (17) enkel waar voor het bedoeld is. Draag het toestel nooit aan zijn netsnoor en trek er Niet aan om de stekker uit het stopcontact te halen. Hou het netsnoor (17) uit de buurt van ditte, olie en scherpe randen. Controller voor elk gebruik het netsnoor op beschadigingen. Gebruik de takel Niet wanner het netsnoor versleten is, in de knoop ligt of een kink vertoont. Laat het snoer door een professionelevakman herstellen.
• Zorg alsijd voor een rechte lichaamshouding. Zorg voor een veilige positie, bewaar altijd uw evenwicht en qa Niet extreem schuin staan.
  Haal de stekker uit het stopcontact wanner de takel Niet gebruikt worden en voor u er onderhoudswerkzaamheden aan uityoert.
  Werk altiid behoedzaam en met de nodige dosis voorzichtigheid.
• Gebruik enkel accessoires die door de fabrikant worden aangeraden.
• Laat uw takel enkel door een erkend vakman herstellen. Dit motorgereedschap voldoet aan de van toepassing+zinde veiligheidsregels.
• Hijs de lasten met de laagste snelheid van de grond. De kabel moet strak staan (en dus niet los hangen) wanner u met het hijsen vanaf de grond begint.
• De eindeloopschakelaar mag Niet gebrukt worden als een UIT-schakelaar of ontmanteld worden. De eindeloopschakelaar is een veiligheidsvoorziening die voorkomt dat het gewicht over de limiet getild worden.
• Wanner de rem Niet meer werkt en de last snel omlaag komt, duw dan onmiddelijk op de UIT-schakelaar en dan op de AAN-schakelaar. Stuur het toestel na het los makes van de last maar een erkend yakman voor herstelling.
• Laat de last Niet gedurende langere tijd in de lucht hangen om verrorming van onderdelen te vermijden. Voer geen herstellingen of controles uit wanner het toestel in werkig is.
• Het is verboden om gelijk welk onderdeel van de katrol te verrangen of ze uit elkaar te halen.

POWX902 NL

• Afhankelijk van de gebruiks Frequentie of na 20 uur conti gebruik, moet het toestel binnengebracht worden voor een grondig onderhoud (minstens een keer peraar).
  Zorg ervoor dat u deoodstop (15) gebruikt om het toestel bij gevaarlijke omstandigheden en noodsituaties uit te schakelen. Reset de rode kop (15) van de schakelaar maar de werkstand volgens de richting van de pijl (wijzerzin) wonneer het gevaar voor bij is.

7 VOORUBEGINT TEWERKEN

Opgelet! Deze takel is enkel ontworpen voor huishoudelijk gebruik! Ze is nicht bedoeld voor commercieel en continu gebruik. Dit toestel kan enkel zichonder gevaar gebruikt worden wanner u deze handleiding en de veiligheidsinstrumenties leest en ze allemaal nauwkeurig opvolgt.

Zorg ervoor dat u de volgende Voorbereidingen treft vór u begint te werken.

• Zorg ervoor dat uw netspanning overeenstemt met het voltage vermeld op het typeplaatje en dat het toestel met een juiste stekker is uitgerust.
  Voer yoor het eerste gebruik een onbelaste test uit en controller:

-a, Of de schakelaar (16) voor op/neer flexibel bedienbaar is om een goede controle te behouden over het hijsen en neerlaten van de lasthaak (12).
- b, Of de beugel voor de bovenste limiet (8) kan bewegen zodate de kring kan uitgeschakeld worden
-c. Of de beugel voor de onderste limiet (9) kan bewegen zodate de kring kan uitgeschakeld worden wonneer de staalkabel (7) biina is opgebruikt.
- d. Op abnormale geluiden bij het opstarten.
-e, Of de staalkabel (7) möglichk beschadigd is (gespleten of verbogen). Vervang hem in dit geval onmiddelijk.

• Controller de remschiij voor het gebruik en na het belasten.
• Controller de haak (12) vór het gebruik op möglichke beschadiging of verrorming. Vervang hemijdig.
• Controller of er een aardlekschakelaar aanwezig is die (naast de rode moodstop) voor een bijkomende bescherming zorgt.
• Controller of er voldoende smeermiddel op de onderdelen zit. Smeer de lasthaak, de as van de kabeltrommel, de reductiekast en de lagers om het halfaar.
• Smeer de zitting van de as van de kabeltrommel telkens u de staalkabel (7) verrangt. Vervang de staalkabel onmiddelijk wonneer hij beschadigd is.
• Voer onderhoud en herstellingen enkel uit wanner de stekker uit het stopcontact werden gehaald.
• Controller het toestel op transportschade. Meld möglichke beschadigingen onmiddelijk aan uw verkoper.

8 INSTALLATIE

Monteer de takel op een stalen balk (Fig. 1). Gebruik enkel de meegeleverde montagebeugels (1) die aan de bovenkant van de behuizing (3) kuren worden vastgemaakt m.b.v. schroeven, ringen en borgveerringen. De stalen balk moet minstens een gewicht hun den dragen dat dubbel zo groot is dan het toestel kan hijsen. Contacteen een professioneel installment voor de Beste resultaten.
- De stalen balk moet minstens 46 bij 46mm zichen, een wanddikte van minstens 2.3mm en een lengte van minstens 450mm hebben (Fig. 1).
- De stalen balk要去 vastgeankerd zitten in een muur. De ankering要去 overeenkomstig sterk zich uitgevoerd om de belasting te kunnen weerstaan.
Zorg ervoor dat het toestel vlak worden geinstalleerd en Niet gekanteld.
- De afstandsbediening (14)要去 algtd makkelijk bereikbaar zich en要去 waar op een hoogte van 0.8 tot 1.5 m van de grond worden gebracht (Fig. 3).

POWX902 NL

• Stop de lasthaak (12) in het oog voor de haak (5) van de behuizing (3) wonneer u de lasthaak met katrol (13) gezruikt.
• De elektrische takel worden aan de bovenkant vastgezet. Monteer de takel met zich draagframe aan de dwarsbalk. Dan worden de koppelbalk aangebracht aan de steunbalken. De steunbalken要去en, in overeenstemming met de vereisten van de gebruiker, stevig op de werkplek vastzitten. De steunbalken要去en sterk en stabel zijn en de nominale belasting gedurende langeijd können meerstaan.

9 GEBRUIK

Zorg er voor het gebruik voor dat de staalkabel (7) exact naast elkaar laagje per laagje op de kabeltrommel (6) is opgerold. Wikkel de kabel nooit volledig af!
- Wikkel de kabel maximaal af tot het punt waarop er zich nog minstens 3lagen op de trommel bevinden.
- Wonneer het rode merkteken zichtaar is,zet de takel dan onmiddelijk stil en wikkel de kabel Niet verdier af.
- Wikkel de kabel.altijd zoals getoond wordt op de rechtter afbeelding (Fig. 4).

Nota: wonneer u de staalkabel verrangt, zorg er dan voor dat u hem in de rechthoekige opening van de kabeltrommel trekt waarna u hem door de Ronde opening maar buiten trekt. Wikkel hem nu twee keer rond, trek hem maar de montageplaat die zich aan de+zijkant van de trommel bevindt en zet hem vast.

• De takel worden bediend met een afstandsbediening (14). Wanner de bovenste stand van de schakelaar geactiveerd worden, worden de last opgehesen. Wanner de onderste stand geactiveerd worden, worden de last neergelaten. Schakel nooit onmiddelijk van ophijsen maar neerlaten of omgekeerd. Laat de kabeltrommel eerst tot stilstand komen voor u de richting verandert.
  Bedien deoodstopschakelaar (15) om de takel in geval van nood onmiddelijk te stoppen en te beveiliggen gegen een herstart. Om het toestel terug normala te latent werken, draait u deoodstopschakelaar (15) eerst in wijzerzin waardoor de rode knop zar ontgrendelen. De takel is nu opnieuw operationeel.
• De takel werden ontworpen met een limietbeveiliging. Wanner de lasthaak (12) tot de bovenste hijspositie getild worden, za de stop (10) de limietbeugel (8) aanraken waardoor de microschakelaar op deze beugel (8) de kring za onderbreken waardoor de motor stilvalt om de verilgheid van het werkten te garanderen. Wanner de lasthaak (12) worden neergelaten tot de kabel (7) bijna is opgebruikt, za de microschakelaar van de beugel voor de onderste limiet (9) de kring onderbreken en de motor lately stilvallen.

Opgelet! Wanner de kabel ontrold is tot het punt waarop een rood merkteken zichtaar is, moet de takel uitgeschakeld worden. In geen enkel geval mag de kabel vanaf dit punt nog verder ontrold worden.

• Wonneer de takel de last Niet onmiddelijk kan hijsen, schakel ze dan onmiddelijkuit om beschadigingen en ongevallen te voorkomen.
  Zorg ervoor dat de last stevig aan de lasthaak (12-13) is vastgemaakt. Blijfijdens het werken zo ver möglichk uit de buurt van de last en de staalkabel (7).
• Hou er bij het neerlaten van een last rekening mee dat de kabel van de takel nog een paar centimeter verder kan afrollen nadat de takel ward uitgeschakeld. Stop waaromijdig met het neerlaten.
  Zorg ervoor dat de staalkabel (7) zichwaarts kan bewegen.

POWX902 NL

• De takel kan met een enkele of dubbele kabel gebruikt worden. Hierdoor kan de maximaal toelaatbare last verschillen. Zie de technische gegevens hiervoor.
• Controleer na het uitpakken of alle onderdelen en accessoires overeenstemmen met de richtlijnen. Controleer of de takel Niet beschadigd is of deuken vertoont, of de kabelverbindingen geen defecten vertonen en of de motor geen tekenen van regen- of waterschade vertoont.
• De elektrische takel gebruikt eenenkelfasige voeding. De nominale spanning bedraagt 230V + 20% , de nominale frequentie bedraagt 50Hz + 1% . De motor要去 een veilige manier geaard worden. In de voedingsleiding要去 zich een beveiliging gegen overstroom bevinden.
• Na het aansluiten van de voeding kan de katrol stapsgewijs opgetild en neergelaten worden. U kunt het optillen en neerlaten bij het starten, testen zonder belasting. Wanner de opwaartse en neerwaartse bewegingen stabel zich en de rem fouloos werkt, cunt u de katrol testen met een testlast.

9.1 Onderbroken gebruik

Dit toestel is ontworpen voor nicht-continu gebruik volgens schema S3 20% - 10 min (periodisch onderbroken gebruik). De relatieve gebruikscyclus is 20%, wat betekent dat het toestel met de opgegeven belasting gedurende elke werkcyclus gedurende 2 minutes mag gebruikt worden en dan 8 minuteen要去uchtgeschakeld worden om af te koelen. Het toestel kan continu gebruikt worden gedurende een tijdsduur die 20% van de totale werkcyclus van 10 minutes bedraagt (bij de nominale belasting).

9.2 Overbelasting (enkel voor POWX901-POWX902-POWX903)

• De takel is nicht geschickt voor continu gebruik. De motor is beveiligd gegen overbelasting en oververhitting d.m.v., een temperatuerschakelaar.
• Wanner de toelaatbare gebruikstijd overschreden worden, zal de temperatuur van de motor toenemen en zal de temperatuurschakelaar de takel uitschakelen. Na het afkoelen zal de temperatuurschakelaar terug inschakelen.
  In het geval van eenlichtere belasting van de takel, za de gebruikstijd toenemen en zal de afkoeltijd korter worden.

Opgelet! Indien de behuizing aan direct zonlicht blootgesteld worden, za de temperatuur van de behuizing aanmerkelijk toenemen, wat ook de toegelaten gebruikstijd za verkorten. Het is daardoor möglichk dat de temperatuurschakelaar na een korteijd za uitschakelen en de takel za stoppen. Wacht tot het toestel afgekoeld is.

9.3 Gebruik met dubbele kabel (Fig. 5)

Maak de moeren van de 3 bouten op de lasthaak met katrol (13) los en verwijder de afdekplaat aan de zijkant. Plaats de staalkabel rond de katrol en breng de afdekplaat en moeren terug aan. Zorg ervoor dat de lasthaak met katrol (13) correct gemonteerd zit er dat de moeren stevig werden aangedraaid.
- Plaats de lasthaak (12) die aan de kabel is vastgemaakt in het oog (5) op de behuizing (3).

10 REINIGING EN ONDERHOUD

Haal de stekker uit het stopcontact voor u enig werk aan het toestel uityoert.
- Reinig het toestel met een vochtige vod en een beetje vloeibare zeep. Gebruik nooit reinigings- of oplosmiddelen,ondat deze de plastic onderdelen van het toestel hunnen beschadigen.
- Controller regelmatig de totale lenghte van de staalkabel (7) op beschadigingen. Controller ook de werkung van de limietbeugel (laat de takel oprollen totdat de stop (10) de limietbeugel en de eindeloopschakelaar activeert).
- Wanner de staalkabel (7) beschadigd is (gespleten of verbogen, fig. 6),要去 hij door eenvakman hersteld worden met originele verrangonderdelen.
- Tijdens het monteren van de kabel is het verplicht om de stop aan te brengen om een veilige eindeloopstop te garanderen.
- Haal de stekker uit het stopcontact en controllerer of alle mechanische onderdelen vrij kuren bewegen.
- Vervang Zoekgeraakte onderdelen enkel door originele onderdelen.
- Breng het toestel maar uw verkopen om u van een professionele recyclage te verzekeren.

Nominate spanning	230 V~
Nominate freiendentie	50 Hz
Nominaal vermogen	1050 W
Nominate stroom	4.6 A
Max. hijscapaciteit
- enkelvoudige kabel	300 kg
- dubbele kabel	600 kg
Kabelsnelheid
- enkelvoudige kabel	8 m/min
- dubbele kabel	4 m/min
Hijshoogte
- enkelvoudige kabel	12 m
- dubbele kabel	6 m
Kabeldiameter	4.5 mm
Beschermingsklasse	IP54
Motorcategorie	A1
Werkycyclus	ED: 20%
Isolatieklasse	I
Gewicht	18 kg

12 GELUID

Geluidsemissiewaarden gemeten volgens de van toepassing zijnde standard. (K=3) Geluidsdrukniveauu LpA 71 dB(A)

Algemeen probleem	Oorzaak	Oplossing
De aan/uit-schakelaar wordt bediend maar de motor draaït nicht.	1. De stekker zit nicht in het stopcontact. 2. De draden+zijn defect of gescheurd. 3. De knop is defect. 4. De condensator is doorgebrand. 5. De eindeloops schakelaar werd niet geseset of is defect. 6. De draad van de thermische schakelaar is onderbroken.	1. Sluit het toestel op het net aan. 2. Controller de draden en steek de stekker opnieuw in het stopcontact. 3. Herstel de schakelaar of ervang hem. 4. Vervang de condensator. 5. Controller de eindeloops schakelaar of ervang hem. 6. Wacht tot het toestel is afgekoeld of vervang de thermische schakelaar.
De richtingkeuzeschakelaar werd bediend. De motor maaktelijk lawaai maar kan de last Niet optillen.	1. De lage netspanning. 2. De condensator is beschadigd. 3. De rem staat Niet volledig open.	1. Pas de werklast aan, volgens de netspanning. 2. Vervang de condensator. 3. Laat het toestel herstellen.
Na spanningsverlies houdt de rem Niet of komt de last waar beneden.	• De luchtopening+tussen de remmen is te groot. • De remveer is gebroken. • De remschijf zich vast. • De remschijf is van in het begin reeds vuil.	• Laat het toestel door een erkend service center herstellen.
Het toestel begint meer lawaai te make.	1. Slechte smering. 2. Door lang gebruik+zijn het tandwiel en de lagers beschadigd. 3. Slecht geinstalleerd of gedeukt.	1. Olie/smeer de machine volgens de regels. 2. Vervang het tandwieif of de lagers. 3. Controller de geinstalleerde onderdelen of LAST DOOR EEN VAKMAN doen.
De takel krijgt teveel spanning.	1. Onmogelijk of aardingsfout. 2. De interne connectoren raken de behuizing.	1. Controller de aardgeleiders en sluit ze correct aan. 2. Controller alle interne verbindingen.
De eindeloopschakelaar werkt nicht.	1. De eindeloopschakelaar is defect. 2. De eindeloopschakelaar zit geblokkeerd.	1. Schakel het toestel uit en ervang. 2. Controller, herstel en ervang de eindeloopschakelaar.

14 GARANTIE

• Dit product is, conform de wettelijk reglementeringen, gewaarborgd gedurende eenperiode van 36 maanden die begint vanaf de datum van aankoop door de eerste koper.
• Deze garantie dekt alle materiaal- of productiefouten met uitsluiting van: batterijen, laders, defecten aan onderdelen onderhevig aan normale slijtage zoals lagers, borstels, kabels, stekkers of accessoires zoals boren, boorbits, zaagbladen enz., beschadigingen of defecten die voortvloeien uit onjuist gebruik, ongelukken of modificaties, alsook de transportkosten.
• Vallen ook nicht onder de garantiebepalingen: beschadigingen en/of defecten die voortvloeien uit onjuist gebruik.
  Wij wijzen tevens alle verantwoordelijkheid af voor elk lichamelijk letsel welke het gevolg is van onjuist gebruik van het toestel.
• Herstellungen mogen enkel gebeuren door een erkende klantenservice voor Powerplus gereedschappen.
• Meer informatatie kan u steeds bekomen op het nummer 00 32 3 292 92 90.
  Eventuele transportkosten zijn steeds voor rekening van de klant, tenzij schriftelijk anders overeengekomen werden.
• Tevens kan geen aanspraak gemaakt worden op de garantie wanneer de schade aan het toestel het gevolg is van nalatig onderhoud of overbelasting.
• Zeker uitgesloten van de garantie is schade als gevolg van vochtinsijpeling, overmatige stofindringing, moedwillige beschadiging (met opzet of door grove onachtzaamheid), ondoelmatig gebruik (gebruik voor doeleinden waarvoor het toestel Niet geschikt is), onoordeelkundig gebruik (o.a. Niet respecteren van de instructies gegeven in de handleiding), ondeskundige montage, blikseminslag, verkeerde netspanning. Deze lijst is nicht limitatief.
• De aanvaarding van claims onder garantie geeft in geén geval aanleiding tot verlenging van de garantieperiode noch tot het aanvangen van een neue garantieperiode in geval van een verranging van het toestel.
• Toestellen of onderdelen die onder waarborg verrangen werden, worden daardoor eigendom van Varo NV.
  We beholden ons hetrecht voor om elke garantieclaim te weigeren waar bij de aankoop Niet kan worden geverifieerd of waar bij hetduidelijk is dat het product nicht correct werden onderhoven (propere ventilatiesleuven, regelmatinig verwangen koolborstels, ...).
  Uw aankoopbon要去ckenewaard als bewijs van de aankoopdatum.
• Uw gereedschap moet als geheel maar uw dealer worden teruggebracht in een aanvaardbare staat van netheid, in+zijn originele kunststof koffer (indien van toepassing op het product) en het moet vergezeld+zijn van uw bewijs van aankoop.

15 MILIEU

Wanner uw machine na een lange gebruiksduur moet verrangen worden,werp ze dan Niet bij het huishoudelijk afval maar doe dit op een milieuvriendelijk manier.

Afval van elektrische machines mag nicht op bezelfde manier behandeld worden als het gewone huishoudelijkke afval. Breng het maar een plek waar het gerecycleerd kan worden. Raadpleeg deplaatselijkke instanties of de verkoper voor adviezen over inzameling en verwerking.

VARO N.V. - Vic. Van Rompuy N.V. Joseph Van Instraat 9 - BE2500 Lier - BELGIUM, verklaart dat.

Product: Takel

Handelsmerk: POWERplus

Model:POWX902

voldoet aan de essentièle eisen en aan de overige relevante bepalingen van de van toepassing zijnde Europese Richtlijnen, gebaseerd op de toepassing van Europese geharmoniseerde normen. Elke Niet-toegelaten modificatie van het apparaat maakt deze verklaring Nietig.

Europese Richtlijnen (inclusief, indien van toepassing, hun wijzigingen tot op de datum van ondertekening):

2014/30/EU

2006/42/EC

2011/65/EU

Europese geharmoniseerde normen (inclusief, indien van toepassing, hun wijzigingen tot op de datum van ondertekening):

EN14492-2:2019

EN60204-32:2008

EN55014-1:2017

EN55014-2:2015

EN IEC61000-3-2:2019

EN61000-3-3:2013

Beheerder van de technische documentationatie: Philippe Vankerkhove, VARO - Vic. Van Rompuy N.V.

Ondergetekende handelt in opdracht van de bedrijfsleider,

Mertens Ludo

Ludo Mertens

Regelgevings- en compliancemanager
