POWX902 - Flaschenzug PowerPlus - Kostenlose Bedienungsanleitung

Marke	PowerPlus
Modell	POWX902
Produkttyp	Elektrisches Seilzuggerät
Verwendungszweck	Haushalt (Heben und Senken schwerer Lasten)
Maximale Tragfähigkeit (einfaches Seil)	300 kg
Maximale Tragfähigkeit (doppeltes Seil)	600 kg
Hubhöhe (einfaches Seil)	12 m
Hubhöhe (doppeltes Seil)	6 m
Hubgeschwindigkeit (einfaches Seil)	8 m/min
Hubgeschwindigkeit (doppeltes Seil)	4 m/min
Seildurchmesser	4,5 mm
Nennleistung	1050 W
Versorgungsspannung	230 V ~
Frequenz	50 Hz
Nennstrom	4,6 A
Schutzart	IP54
Schutzklasse	I
Nettogewicht	18 kg
Betriebsart	Aussetzbetrieb S3 20% (2 min Arbeit / 8 min Ruhe)
Motorschutz	Thermoschutz (Überlast- und Überhitzungsschutz)
Schalldruckpegel (LwA)	71 dB(A)
Mitgeliefertes Zubehör	2 Montagehalterungen, 4 Unterlegscheiben, 1 Flaschenzug, 4 Federscheiben, 4 Schrauben, Fernbedienung
Garantie	36 Monate
Normen	CE, EN14492-2:2019, EN60204-32:2008

Häufig gestellte Fragen - POWX902 PowerPlus

Wie installiere ich das Seilzuggerät PowerPlus POWX902 an einem Träger?

Befestigen Sie die mitgelieferten Montagehalterungen (1) mit den Schrauben, Unterlegscheiben und Federscheiben an der Oberseite des Montagegehäuses (3). Der Stahlträger muss mindestens 46x46 mm mit einer Wandstärke von 2,3 mm und einer Länge von 450 mm aufweisen. Stellen Sie sicher, dass das Gerät waagerecht und sicher verankert ist.

Was ist die maximale Tragfähigkeit des POWX902?

Bei einfacher Seilkonfiguration beträgt die maximale Tragfähigkeit 300 kg. Bei doppelter Seilkonfiguration (mit Flaschenzug) steigt sie auf 600 kg. Überschreiten Sie diese Grenzen niemals.

Wie verwende ich das Seilzuggerät im Doppelseilmodus?

Lösen Sie die Muttern des Lasthakens mit Flaschenzug (13), legen Sie das Seil um die Umlenkrolle und befestigen Sie die Abdeckung wieder. Setzen Sie den Lasthaken (12) in die Halterung des Gehäuses ein. Die Tragfähigkeit verdoppelt sich, aber Höhe und Geschwindigkeit reduzieren sich.

Was tun, wenn der Motor nicht startet?

Überprüfen Sie zuerst die Stromversorgung und das Kabel. Testen Sie dann den Schalter und den Kondensator. Wenn der Thermoschutz aufgrund von Überhitzung ausgelöst hat, warten Sie die Abkühlung ab. Konsultieren Sie den Abschnitt „Fehlerbehebung“ der Anleitung für weitere Details.

Wie pflege ich das Stahlseil?

Überprüfen Sie das Seil regelmäßig auf seiner gesamten Länge auf Risse oder Knicke. Schmieren Sie es regelmäßig. Wenn das Seil beschädigt ist, lassen Sie es von einem Fachmann mit Originalteilen ersetzen.

Kann das Seilzuggerät zum Heben von Personen verwendet werden?

Nein. Es ist strengstens verboten, dieses Seilzuggerät zum Transport von Personen oder Tieren zu verwenden. Es ist ausschließlich für das Heben von Lasten ausgelegt.

Wie funktioniert die Not-Aus-Funktion?

Drücken Sie den Not-Aus-Schalter (15), um das Seilzuggerät bei Gefahr sofort zu stoppen. Um zurückzusetzen, drehen Sie den Schalter im Uhrzeigersinn.

Wie lange ist der Dauerbetrieb erlaubt?

Das Seilzuggerät arbeitet im Aussetzbetrieb S3 20%: 2 Minuten Arbeit mit Nennlast, gefolgt von 8 Minuten Ruhe zur Abkühlung. Überschreiten Sie diesen Zyklus nicht, da sonst Überhitzung droht.

Was tun, wenn die Bremsen die Last nicht halten?

Wenn die Last trotz Stillstand sinkt, kann dies an übermäßigem Spiel oder einer gebrochenen Feder liegen. Stellen Sie die Verwendung sofort ein und wenden Sie sich an einen qualifizierten Reparaturservice.

Wo finde ich Ersatzteile für den POWX902?

Verwenden Sie nur Original-Ersatzteile von PowerPlus. Kontaktieren Sie Ihren autorisierten Händler oder den Kundendienst unter 00 32 3 292 92 90, um Teile zu bestellen.

BEDIENUNGSANLEITUNG POWX902 PowerPlus

DE DEUTSCH ÜBERSETZUNG DER ORIGINAL-BETRIEBSANLEITUNG

ES ESPÁNOL TRADUCCION DEL MANUAL DE INSTRUCCIONES ORIGINAL

5.2 Elektrische verilgheit

5.3 Veiligkeit van Personen

11 TECHNISCHE GEGEVEN

1 BESTIMMUNGSGEMÄBE VERWENDUNG 2
2 BESCHREIBUNG DER TEILE (ABB. A) 2
3 VERZEICHNIS DES VERPACKUNGsinHALTS 2
4 ERKLÄRUNG DER SYMBOLE 3
5 ALLGEMEINE SICHERHEITSHINWEISE FÜR ELEKTKOWERKZEUGE 3

5.1 Arbeitsplatz 3
5.2 Elektrische Sicherheit 3
5.3 Sicherheit von Personen 4
5.4 Der Gebrauch und die Pflege von elektrisch betriebenen Geräten 4
5.5 Wartung 5
6 ZUSÄTZLICHE SICHERHEITSHINWEISE 5
7 VOR DER INBETRIEBNAHME 6
8 MONTAGE DES GERÄTS 7
9 HINWEISE ZUM BETRIEB 7
9.1 Belastungsdauer des Geräts (Intervalle) 8
9.2 Überlastung (Nur bei POWX901-POWX902-POWX903) 9
9.3 Betrieb mit Doppelseil (Abb. 5) 9
10 REINIGUNG UND WARTUNG 9
11 TECHNISCHE DATEN 10
12 GERÄUSCHEMISSION 10
13 FEHLERBSEITIGUNG 11
14 GARANTIE 12
15 UMWELT 12
16 KONFORMITÄTSERKLÄRUNG 13

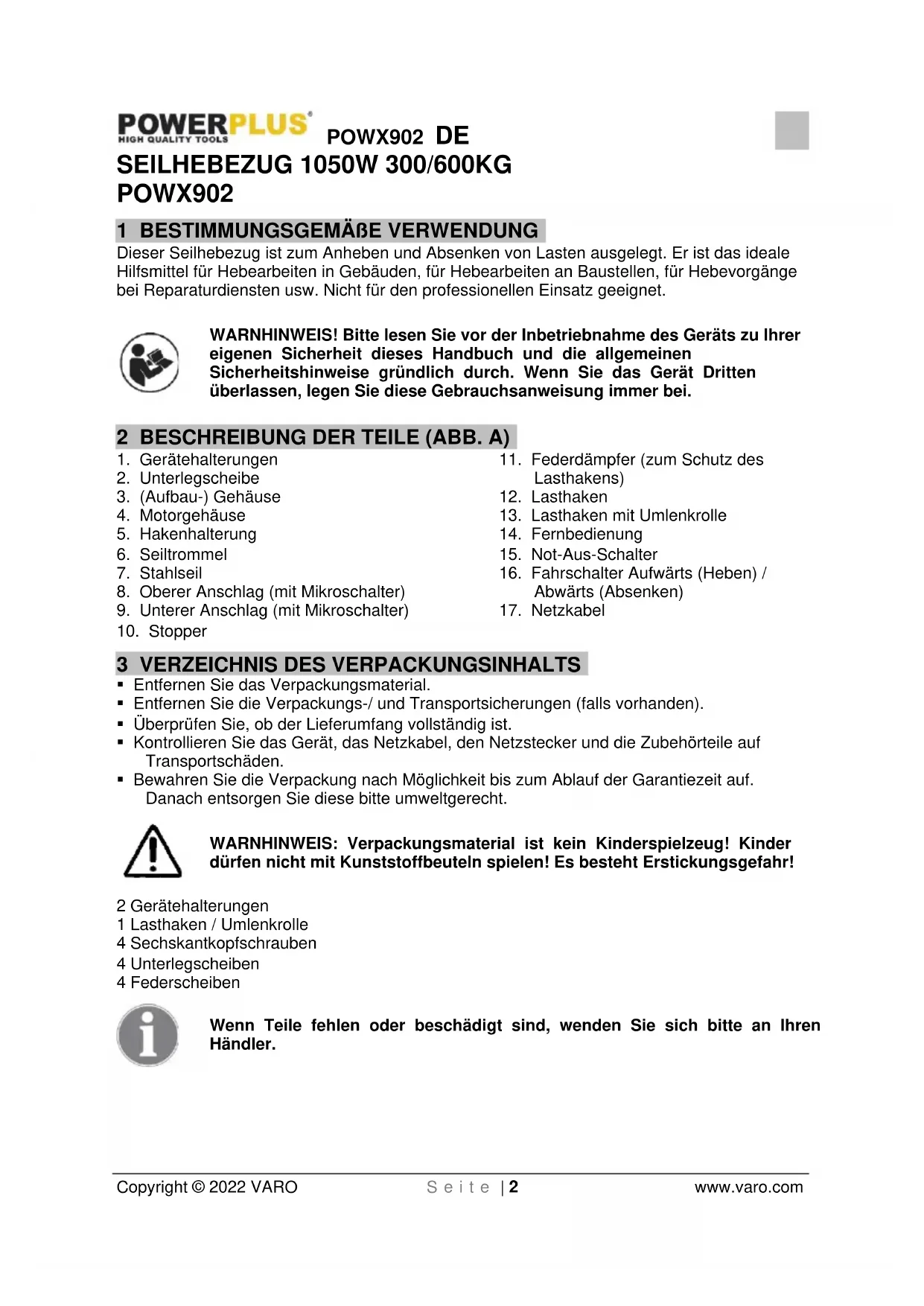

SEILHEBEZUG 1050W 300/600KG POWX902

1 BESTIMMUNGSGEMÄBE VERWENDUNG

Dieser Seilhebezug ist zum Anheiten und Absenken von Lasten ausgelegt. Er ist das ideale Hilfsmittel für Hebearbeiten in Gebäuden, für Hebearbeiten an Baustellen, für Hebevorgänge bei Reparaturdiensten usw. Nicht für den professionellen Einsatz geeignet.

WARNHINWEIS!itte lesen Sie vor der Inbetriebnahme des Gerats zu Ihrereigenen Sicherheit theses Handbuch und die allgemeinen Sicherheitshinweise grundlich durch. Wenn Sie das Gerat Dritten überlassen, legen Sie diese Gebrauchsanweisung immer bei.

2 BESCHREIBUNG DER TEILE (ABB. A)

1. Gerätehalterungen
2. Unterlegscheibe
3. (Aufbau-) Gehäuse
4. Motorgehause
5. Hakenhalterung
6. Seiltrommel
7. Stahlseil
8. Oberer Anschlag (mit Mikroschalter)
9. Unterer Anschlag (mit Mikroschalter)

10. Stopper

11. Federdampfer (zum Schutz des Lastakens)

12. Lastaken
13. Lasthaken mit Umlenkrolle
14. Fernbedienung
15. Not-Aus-Schalter
16. Fahrschalter Aufwarts (Heben) / Abwarts (Absenken)
    17.Netzkabel

3 VERZEICHNIS DES VERPACKUNGSHALTS

• Entfernen Sie das Verpackungsmaterial.
• Entfernen Sie die Verpackungs-/ und Transportsicherungen (falls vorhanden).
• Überprüfen Sie, ob der Lieferumfang vollständig ist.
• Kontrollieren Sie das Gerät, das Netzkabel, den Netzstecker und die Zubehörteile auf Transportschäden.
• Bewahren Sie die Verpackung nach Möglichkeit bis zum Ablauf der Garantiezeit auf. Danach entsorgen Sie dieseitte umweltgerecht.

WARNHINWEIS: Verpackungsmaterial ist kein Kinderspielzeug! Kinder)dürfen nicht mit Kunststoffbeuteln spiel! Es besteht Erstickungsgefahr!

2 Gerätehalterungen

1 Lastaken / Umlenkrolle
4 Sechskantkopfschrauben
4 Unterlegscheiben
4 Federscheiben

Wenn Teile fehlen oder beschädigt sind, wenden Sie sichitte an ihren Handler.

4 ERKLÄRUNG DER SYMBOLE

In dieser Anleitung und/oder auf dem Gerät werden folgende Symbole verwendet:

Δ	Warnhinweis: Verletzungsgefahr oder mögliche Beschädigung des Geräts.		Vor Gebrauch Bedienungsanleitung lesen.
CE	Übereinstimmung mit den jeweils maßgeblichen EU-Sicherheitsrichtlinien.		Handschuhe(TRagen
	Das Tragen von Arbeitsschufen wird empfohlen.		Elektroprodukte dürfen nicht im Hausabfall entsorgt werden.

5 ALLGEMEINE SICHERHEITSHINWEISE FÜR ELEKTROWERKZEUGE

Bitte lessen Sie alle Anweisungen und Warnhinweise genau durch. Die Nichteinhaltung von Anweisungen und Warnhinweisen kann zu einem Stromschlag, zu einem Brand und/oder zu schweren Verletzungen führen.itte haben Sie die Anweisungen und die Warnhinweise gut auf. Untem dem Begriff "Gerät" werden hier elektrisch betriebene Geräte verstanden, entweder mit Netzbetrieb (mit Netzkabel) oder mit Akkubetrieb (ohne Netzkabel).

5.1 Arbeitsplatz

• Den Arbeitsbereich immer sauber, gut aufgeräumt und gut ausgeleucht haben. Unordentliche und dunkle Bereiche sind unfallträchtig.
• Das Gerätarf nicht in explosiven Bereichen betrieben werden, wie z.B. im Umfeld von entflammbaren Flüssigkeiten, Gasen oder Stäuben. Das Gerät kann Funken verursachen, die die Stäube oder Dämpfe zur Explosion bringen können.
• Beim Arbeiten mit dem Gerät müssen andere Personen, vor allem Kinder, immer einen Sicherheitsabstand einhalten. Bei einer Ablenkung durch andere können Sie die Kontrolle über das Gerät verlieren.

5.2 Elektrische Sicherheit

Die Netzspannung muss immer mit den entsprechenden Angaben zur Stromspannung auf dem Typenschild des Gerats übereinstimmen.

• Der Netzstecker des Geräts muss in die Steckdose passen. Der Steckerarf in keiner Weise verändert werden. Verwenden Sie keine Adapterstecker gemeinsam mit schutzgeerdeten Elektrogeräten. Unveränderte Stecker und passende Steckdosen verringern das Risiko eines elektrischen Schlags.
• Vermeiden Sie jeder Körperkontakt mit geerdeten Oberflächen, wie z.B. Rohre, Heizungen, Herde und Kühlschränke. Es besteht ein erhöhtes Risiko für einen elektrischen Schlag, wenn Ihr Körper geerdet ist.
• Halten Sie das Gerät von Regen oder Nasse fern. Das Eindringen von Wasser in das Gerät erhöht das Risiko eines elektrischen Schlags.
• Zweckentfremden Sie das Kabel nicht, um das Gerät zu tragen, um es aufzuhängen oder um den Stecker aus der Steckdose zuziehen. Halten Sie das Kabel immer von Hitze, Öl, scharfen Kanten oder sich bewegenden Teilen fern. Beschädigte oder verwickelte Kabel erhöhen das Risiko eines elektrischen Schlags.
• Wenn Sie mit dem Gerät im Freien arbeiten (müssen), verwenden Sie nur Verlängerungskabel, die auch für den Außenbereich geeignet sind. Die Anwendung eines

für den Außenbereich geeigneten Verlängerungskabels verringgert das Risiko eines elektrischen Schlags.

• Wenn der Betrieb des Geräts in feuchter Umgebung nicht vermeidbar ist, verwenden Sie in jedem Fall einen Fehlerstromschutzschalter. Der Einsatz eines

Fehlerstromschutzschalters vermindert das Risiko eines elektrischen Schlags.

5.3 Sicherheit von Personen

• Seien Sie aufmerksam, achten Sie darauf, was Sie tun, und gehen Sie mit Bedacht an die Arbeit mit einem Elektrogerät. Benutzen Sie das Gerät nicht, wenn Sie mäde sind oder wenn Sie unter dem Einfluss von Drogen, Alkohol oder Medikamenten stehen. Ein Moment der Unachtsamkeit beim Gebrauch des Geräts kann zu schieren Verletzungen führen.
• Tragen Sie eine persönliche Schutzausrüstung und immer eine Schutzbrille. Das Tragen von persönlicher Schutzausrüstung, wie Staubmaske, rutschfeste Sicherheitsschuhe, Schutzhelm oder Ohrenschutz, je nach Art und Einsatz des Geräts, verringgert das Verletzungsrisiko.
• Vermeiden Sie eine unbeabsichtigte Inbetriebnahme. Vergewissem sie sich, dass das Gerät ausgeschaltet ist, bevor Sie es an die Stromversorgung anschließen. Wenn Sie beim Tragen des Geräts den Finger am Schalter haben oder das Gerät eingeschaltet an die Stromversorgung anschließen, kann dies leicht zu Unfallen führen.
• Entfernen Sie vor dem Einschalten des Geräts alle Einstellwerkzeuge oder Schraubenschlüssel. Ein Werkzeug oder ein Schlüssel, das/der in einem drehenden Geräteteil verblieben ist, kann zu Verletzungen führen.
• Vermeiden Sie jeder nicht normale Körperhaltung. Sorgen Sie für einen sicheren Stand, und halten Sie jederzeit das Gleichgewicht. Dadurch konnen Sie das Gerät in unerwarteten Situationen better kontrollieren.
• Tragen Sie immer geeignete Arbeitskleidung. Tragen Sie keine weite Kleidung oder Schmuck. Halten Sie Haare, Kleidung und Handschuhe von sich bewegenden Teilen fern. Locker sitzende oder weite Kleidung, Schmuck oder lange Haare können leicht von den sich bewegenden Teilen erfasst werden.
• Wenn Staubabsaug- und -auffangeinrichtungen montiert werden können, vergewissern Sie sich, dass diese angeschlossen sind und richtig verwendet werden. Die Verwendung einer solchen Vorrichtung kann Gefährdungen durch Staub verringn.

5.4 Der Gebrauch und die Pflege von elektrisch betriebenen Geräten

• Überlasten Sie das Gerät nicht. Verwenden Sie für ihre Arbeit nur dazu geeignetes Gerät. Mit dem passenden Gerät arbeiten Sie better und sicherer im angegebenen Leistungsbereich.
• Benutzen Sie kein Gerät, dessen Schalter defekt ist. Ein Gerät, das sich nicht mehr ein oder ausschaltenlässt, ist gefährlich und muss repariert werden.
• Nehmen Sie den Netzstecker von der Steckdose ab und/oder entfern den Sie den Akku, bevor Sie Geräteinstellungen vornehmen, Zubehörteile wechseln oder das Gerät weglegen. Diese Vorsichtsmaßnahme verhindert den unbeabsichtigten Start des Geräts.
• Bewahren Sie unbenutzte Geräte immer außerhalb der Reichweite von Kindern auf. Lassen Sie Personen, die mit thisem Gerät nicht vertraut sind oder die diese Anweisungen nicht gelesen haben, das Gerät nicht benutzen. Elektrisch betriebene Geräte sind gefährlich, wenn sie von unerfahrenen Personen benutzt werden.
• Warten Sie das Gerät regelmäßig, und pflegen Sie es gut. Kontrollieren Sie, dass die beweglichen Teile einwandfrei Funktionieren und nicht klemmen, ob Teile gebrochen oder so beschädigt sind, dass die Funktion des Geräts beeinträchtigt ist. Lassen Sie alle beschädigten Komponenten vor dem Einsatz des Geräts reparieren. Viele Unfälle haben ihre Ursache in schlecht gewarteten Geräten.

POWX902 DE

• Halten Sie Schneidwerkzeuge (Einsätze) scharf und sauber. Sorgfältig gepflegte Schneidwerkzeuge mit scharfen Schneidkanten verklemen sich weniger und sind leichter zu führen.
• Verwenden Sie das Gerät, das Zubehör, die Einsätze usw. entsprechend diesen Anweisungen. Berücksichtigten Sie darauf die Arbeitsbedingungen und die auszuführende Tätigkeit. Der Gebrauch von elektrisch betriebenen Geräten für andere als die vorgesehenen Anwendungen kann zu gefährlichen Situationen führen.

5.5 Wartung

• Lassen Sie Ihr Gerät nur von einem qualifizierten Fachbetrieb mit Original-Ersatzteilen oder von unseren Kundendienst reparieren. Damit wird sichergestellt, dass die Sicherheit des Geräts gewährleistet bleibt.

6 ZUSÄTZLICHE SICHERHEITSHINWEISE

WARNHINWEIS: Das Gerät nie zum Transport von Menschen oder Tieren verwenden!

WARNHINWEIS: Nie unter einer schwebenden Last stehen oder arbeiten!

Das Arbeitsumfeld immer sauber und aufgeräumt halten.
-itte beachten Sie immer die Bedingungen des Arbeitsumfelds. Sorgen Sie deshalb für eine gute Ausleuchtung des Arbeitsbereichs. Verwenden Sie das Gerät nicht in der Naze von möglichen Feuer- und Entzündungsquellen und von leicht entflammbaren oder explosiven Stoffen bzw. Flüssigkeiten. Setzen Sie das Gerät nicht unnötig der Witterung aus, wie Regen, Feuchtigkeit, Sonneneinstruhlung, Staub, Schmutz oder Kälte.
Schützen Sie sich gegen einen Stromschlag.
- Halten Sie nicht befugte Personen von diesen Gerät fern.
- Der Seilhebezug muss ordnungsgemäß eingelagert werden, wenn er nicht benutzt wird. Das Gerät muss deshalb an einem trockenen, hochgelegenen oder verschliebaren Platz gelagert werden, der für Kinder nicht zugänglich ist, und der sich nicht in der Höhe von Materialien wie Plastiktüten, Plastikkästen, Styropor, Schaumstoff usw, befindet.
- Der Seilhebezugarf auf keine Fall überlastet werden! Die zulässige Hochstlast muss immer eingehalten werden (maßgeblich sind damit die Daten am Typenschild des Geräts selbst, nicht die am Haken!). Verwenden Sie nie zwei oder mehr Geräte gleichzeitig, um denselben Gegenstand anzuheiten oder abzuseken.
- Befestigte bzw. geschichte Gegenstände)durfen nicht angehoben werden.
- Das Gerät nicht in Umgebungen mit aggressiven (ätzenden) Stoffen oder bei niedrigen Temperaturen verwenden.
- Tragen Sie immer eine geeignete Schutzkleidung. Tragen Sie keine locker sitzende Kleidung und keinen Schmuck, weil diese Stücke sich in den beweglichen Teilen des Geräts verfangen können. Bei der Arbeit mit dem Gerät wird die Verwendung einer passenden Schutzausstattung (z.B. Gummihandschuhe, rutschfestes Schuhwerk, Ohren-und Haarschutz usw.) empfohlen.
- Benutzen Sie das Netzkabel (17) nur für den Zweck, für den es bestimmt ist. Das Gerätarf auf keinen Fall mit dem Netzkabel (17) gezogen oder daran getragen werden. Das Netzkabel (17)arf nicht aus der Steckdose gezogen werden, es muss ordnungsgemäßherausgenommen werden. Das Netzkabel (17)arf nicht mit Hitzequellen, Öl und scharfen Kanten in Berührung kommt. Prufen Sie das Netzkabel (17) vor jedem Einsatzauf etwaige Schäden. Wenn das Netzkabel (17)verschlissen, verknotet oder geknicht ist,darf das Gerät nicht benutzt werden. Das Netzkabel (17)arf nur von einem geprüftenFachbetrieb ausgewechselt werden.

POWX902 DE

• Arbeiten Sie mit dem Gerät immer in aufrechter Körperhaltung. Achten Sie damit auf ihren sicheren Stand und auf eine gute Balance. Arbeiten Sie nicht in stark angewinkelter bzw. sehr schräger Haltung.
• Wenn der Seilhebezug nicht benutzt wird oder wenn er gewartet werden soll, muss er immer von der Stromversorgung getrennt werden.
  Seien Sie bei der Arbeit mit dem Gerät immer vorsichtig und umsichtig.
• Verwenden Sie nur Zubehör, das vom Hersteller empfohlen wird.
• Dieser Seilhebezugarf nur von einem geprüften Fachbetrieb (Elektriker) repariert werden. Dieses Gerat erfuft die einschlagigen Sicherheits- und Schutzbestimmungen.
• Achten Sie daraufuf, Lasten immer mit derkleinstmöglichen Geschwindigkeit vom Boden anzuheiten. Zu Beginn des Hebevorgangs muss das Seil straff sein, es darf nicht abgewickelt sein bzw. locker sitzen.
• Der Mikroschalterarf nicht als Aus-Schalterarbeiten,und er muss immervorhanden und Funktionsfähig sein.Der Mikroschalteristine Sicherheitsvorrichtung,durch die verhindert wird,dass die Last über einen festgelegten Endpunkt hinaus angehoben werden kann.
• Wenn die Bremsen nicht mehr Funktionieren, und die Last rasch absinkt, muss sofort der Aus-Schalter und anschließend der Ein-Schalter betätigter werden. Nach dem Abladen muss das Gerät dann zur Reparatur an einen geprüften Fachbetrieb gegeben werden.
• Das Gerät nicht langere Zeit mit einer schwebenden Last belasten, weil sich dadurch die Teile des Geräts verziehen bzw. verformen können. Bei eingeschalteten Gerät keine Reparaturen oder Überprüfungen vornehmen.
  Esistverboten,Teile der Seilrolle auszuwechseIn oder dieauseinanderzunehmen
  Abhängig von der Häufigkeit der Benutzung muss das Gerät spätestens nach insgesamt 20 Betriebsstunden gründlich gewartet werden (mindestens einmal pro Jahr).
• Der Not-Aus-Schalter (15) MUSS Funktionieren, um das Gerät in einer gefährlichen Situation sofort abstellen zu konnen. Den Kopf des Not-Aus-Schalters (15) in Richtung auf den Pfeil (im Uhrzeigersinn) zurücksetzen, bis die Gefahrenlage vorüber ist.

7 VOR DER INBETRIEBNAHME

WARNHINWEIS: Diese Seilhebezug ist für den privaten Gebrauch bestimmt! Er ist für den professionellen Einsatz nicht geeignet. Das Gerät lassst sich ohne Probleme bedieren und betreiben, wenn Sie diese Anleitung und die Sicherheitshinweise gelesen haben, und alle Anweisungen/genau einhalten.

Bitte treffen Sie vor der Inbetriebnahme des Gerats unbedingt folgende Vorbereitungen:

Die Spannung Ihres Stromnetzes muss der auf dem Typenschild des Gerats angegebenen Spannung entsprechen, und das Gerät muss mit dem passenden Netzstecker versehen sein.

-itte machen Sie vor der eigentlichen Nutzung des Gerats einen Testlauf ohne Last, und prufen Sie damititte Folgenden:

-a. Die Funktionsfähigkeit den Fahrschalters AUFWÄRTS/ABWÄRTS (16), und dass das Anheiten und Abseken des Lasthakens (12) ordnungsgemäß Funktioniert.
-b. Die Funktionsfähigkeit der oberen Stoppvorrichtung (8). Sie muss den Stromkreis unterbrenn.
-c. Die Funktionsfähigkeit der unteren Stoppvorrichtung (9). Auch sie muss den Stromkreis unterbrechen, wenn das Stahlseil (7) fast abgerollt ist.
- d. Achten Sie auf etwaige ungewöhnliche Gerausche bei der Inbetriebnahme.
-e. Prufen Sie das Stahlseil (7) auf möglichche Schäden (verschlissen, geknickt). Nach insgesamt 20 Betriebsstunden muss das Stahlseil unverzüglich ausgewechselt werden.

-itte überprüfen Sie die Bremse vor jeder Inbetriebnahme.

POWX902 DE

• Bitprufen Sie vor der Inbetriebnahme,dass der Lastaken (12) nicht beschadigt oder verformt ist. Wenn dies noch der Fall ist, muss der Haken sofort ersetzt werden.
• Der Betrieb mit einem Schutzschalter gegen Erdschluss (Reststrom) (Not-Aus-Schalter (15)) bietet zusätzlichen Schutz.
• Sorgen Sie davon, dass alle entsprechenden Teile immer ausreichend geschmiert sind. Tragen Sie halbjährlich Schmiermittel am Lasthalten (12), an der Welle der Seiltrommel, an der Bremsvorrichtung zum Absenken und am Lager auf.
• Achten Sie immer daraufauf: Bei allen Wartungs- und Pflegearbeiten am Gerät das Gerät immer vorher von der Stromversorgung trennen!
• Prufen Sie das Gerät vor der ersten Inbetriebnahme auf etwaige Transportschäden. Wenn solche Schäden vorhanden sind, melden Sie diese sofort dem Unternehmen, bei dem Sie das Gerät gekauft haben.

8 MONTAGE DES GERÄTS

• Der Seilhebezug wird an einem Stahlträger installiert (Abb. 2). Benutzen Sie dazu nur die mitgelieferten Gerätehalterungen (1), die oben am (Aufbau-) Gehäuse (3) mit Schrauben, Unterlegschreiben und Federscheiben befestigt werden. Der Stahlträger muss mindestens die doppelte Last der maximalen Nennlast des Geräts tragen können. Lassen Sie diese Arbeit nach Möglichkeit von einem professionellen Installateur vornehmen.
• Der Stahlträger muss einen Durchmesser von 46 × 46 ~mm , eine Wandstarke von mindestens 2.3 ~mm und eine Länge von mindestens 450 ~mm aufweisen (Abb. 1).
• Der Stahlträger muss sichere in einer Wand verankert sein. Der Anker muss so massiv ausgelegt und eingerichtet sein, dass er die entsprechenden Lasten bewältigen kann.
  Das Gerät muss gerade installiert werden, auf keinen Fall geneigt.
  Die Fernbedienung (14) muss jederzeit keinlich erreichen sein. Deshalb muss sie in einem Abstand zwischen 0.8 m und 1.5 m vom Boden installiert werden (Abb. 3).
• Bei Verwendung des zusätzlichen Lasthakens mit einer Umlenkwelle (13) den Lasthaken (12) in die Hakenhalterung (5) des Gehäuses (3) einsetzen.
• Der elektrische Seilzug wird ganz oben angebracht. Die Seilwinde wird mit einem Halterahmen am Querträger befestigt. Der Träger wird dann an den Haltesäulen angebracht. Die Haltesäulen müssen, in Übereinstimmung mit den Bedürfnissen des Kunden, sicher im Arbeitsbereich verankert sein. Die Haltesäulen müssen fest und stabil eingerichtet sein. Sie müssen auch in der Lage sein, die Nennlast über lange Zeiträume zu halten.

9 HINWEISE ZUM BETRIEB

• Bevor Sie mit der Arbeit beginnen, muss das Stahlseil (7) bereits aufgewickelt sein. sauber Wicklung um Wicklung auf der Seiltrommel (6). Das Teil nicht vollständig abwickeln lassen!
• Das Seil immer nur bis zu dem Punkt ablaufen setzen, an dem sich noch mindestens 3 weitere Wicklungen auf der Seiltrommel befinden.
• Wenn die rote Endmarkierung sightbar wird, muss der Seilhebezug sofort gestoptt werden. Esarf dann kein weiteres Seil mehr ablaufen!
  Das Seil muss immer entsprechend der Darstellung in Abb. 4 aufgewickelt werden.

HINWEIS: Beim Auswechseln des Seils muss das Seil in die rechteckige Öffnung der Seiltrommel gesteckt werden, und dann von der runden Öffnung her Herausgezogen werden. Damit das Seil zwei Wicklungen aufwickeln, und es dann an die Halteplatteziehen, die sich an der Seite der der Seiltrommel befindet, und Dort befestigen.

• Der Seilhebezug wird mit der Fernbedienung (14) gesteuert. Wenn der Schalter oben betätig wird, wird die Last angehoben. Wenn der Schalter unter betätig wird, wird die

POWX902 DE

Last abgesenkt.itte schalten Sie auf keine Fall direkt um,weder von Oben nach Unten (Absken),noch von Unten nach Oben (Anheben).Vor einer Änderung der Richtung muss der Seilhebezug immer erst gestoppt werden.

• Bei einem Notfall betätigten Sie den Not-Aus-Schalter (15). Damit wird der Seilhebezug sofort gestoppt, und er ist gegen einen Neustart gesichert. Um das Gerät wieder einsatzbereit zu machen, muss der Not-Aus-Schalter (15) im Uhrzeigersinn gedreht werden. Auf diese Weise wird der gespernte Not-Aus-Schalter frei gegeben. Danach ist der Seilhebezug wieder einsatzbereit.
• Der Seilhebezug ist mit einer Vorrichtung zum automatischen Stoppen bei Fahrtende ausgestattet. Wenn der Lasthaven (12) ganz nach oben gezogen wird, berührt der Stopper (10) den oberen Endanschlag (8). Der an thisem oberen Endanschlag (8) befindliche Mikroschalter unterbricht den Stromkreis, und stoppt so aus Sicherheitsgründen den Motor. Wenn der Lasthaven (12) so welt abgesenkt wird, dass fast das gesamte Seil genutzt wird, wird der Mikroschalter des unteren Endanschlags (9) aktiviert. Er unterbricht dann den Stromkreis, und stoppt so den Motor.

WARNHINWEIS: Wenn das Seil bis zu dem Punkt abgelaufen ist, wo der rote Mikroschalter sightbar wird, muss der Seilhebezug gestoppt werden. Das Seilarf auf keinen Fall uber diesen Punkt hinaus ablaufen!

• Wenn der Seilhebezug eine Last nicht sofort anheiten kann, muss er sofort abgeschelt werden, um Schaden und Unfälle zu verhindern.
  Die Last muss immer sicher am Lasthaven (12-13) befestigt sein. Halten Sie beim Betrieb immer den größtmöglichen Abstand zur Last und zum Stahlseil (7) ein.
• Bitte immer daran denken: Wenn eine Last abgesenkt wurde, kann der Seilhebezug auch nach dem Anhalten das Seil noch einige Zentimeter weiter ablaufen setzen. Stoppen Sie deshalb das Gerät immerrechtzeitig!
  Das Stahlseil (7)arf nicht mehr als 15^ zur Seite bewegt werden konnen.
• Der Seilhebezug kann mit einem einzeln oder mit einem Doppelseil betrieben werden. Die zulässige Höchstlast kann deshalb unterschiedlich ausfallen (siehe Technische Daten).
• Nach dem Auspacken der Teile muss geprüft werden, dass alle Teile und das Zubehör den Vorgaben entsprechen. Der Seilzug (Trommel) muss auf Anzeichen von Dellen und Schäden untersucht werden, die Seilverbindungen müssen auf Fehler und Defekte geprüft werden, und der Motorarf keine Anzeichen eines Schadens durch Wasser oder Feuchtigkeit aufweisen.
• Der elektrische Seilzug wird mit einem Einphasen-Elektromotor angetrieben. Die Nennspannung beträgt 230 Volt + 20%, die Nennfrequenz ist 50 Hz + 1%. Der Motor muss safer geerdet sein. Im Schaltkreis der Stromversorgung muss ein Überspannungsschutz installiert sein.
• Nach dem Einschalten der Stromversorgung kann der Seilzug im manuellen Modus (Jog) durch Antippen auf Anheiten bzw. auf Absken genestt werden.itte machen Sie dazu erst eine "Trockenübung" ohne Last. Erst wenn die Aufwarts- und die Abwartsbewegungen einwandfrei ablaufen, und die Bremse fehlerfrei Funktioniert, kann der Seilzug mit einer Probeladung belastet werden.

9.1 Belastungsdauer des Geräts (Intervalle)

Dieses Gerät ist für eine Belastung gemäß Typ S3 20% - 10 Min. (periodische Belastungsdauer) ausgelegt. Die relative Einschaltdauer beträgt 20%, und das bedeutet, dass das Gerät in jedem Zyklus von 10 Minuten 2 Minuten lang benutzt werden kann, und dass es dann 8 Minuten lang abgeschalte werden muss, um sich abzukühlen. Das Gerät kann also durchgangig max. 20% des gesamten Zyklus von 10 Minuten mit Nennlast betrieben werden.

9.2 Überlastung (Nur bei POWX901-POWX902-POWX903)

• Der Seilhebezug ist nicht für einen Dauerbetrieb ausgelegt. Der Motor ist gegen Überlastung und Überhitzung durch einen Thermoschalter geschützt.
• Wenn die zulässige Betriebsdauer übersritten wird, steigt die Temperatur des Motors, und der Thermoschalter schaltet den Seilhebezug ab. Nach einer Phase der Abkühlung schaltet die Sperre durch den Thermoschalter automatisch wieder ab.
• Bei Belastung des Seilhebezugs durch geringere Lasten nimmt die Betriebsdauer zu, und die Abkuhlzeit verringgert sich.

ACHTUNG: Bei direkter Einwirkung durch das Sonnenlicht steigt die Temperatur des Gehäuses deutlich an, was auch zu einer Verringerung der zulässigen Betriebszeiten führt. Es besteht deshalb die Möglichkeit, dass der Thermoschalter dann schon nach kurzer Zeit den Betrieb unterbricht, und das Gerät stoppt.itte warten Sie in einem solchen Fall ab, bis sich das Gerät abgekühlt hat.

9.3 Betrieb mit Doppelseil (Abb. 5)

Die Muttern der 3 Schrauben lose, die sich am Lasthaken mit Umlenkrolle (13) befinden, und dann die an dieser Seite befindliche Abdeckung abnehmer. Das Stahlseil (7) um die Umlenkwelle führen, und anschließend die Abdeckung und die Muttern wieder anbringen. Prufen, dass der Lasthaken mit der Umlenkrolle (13) richtig installiert wurde, und dass die Muttern sichere angezogen sind.
Den am Seil angebrachten Lastaken (12) an der Hakenhalterung (5) des (Aufbau-) Gehäuses (3) befestigen.

10 REINIGUNG UND WARTUNG

• Vor allen Arbeiten am Gerät das Gerät immer von der Stromversorgung trennen.
  Das Gerät mit einem feuchten Tuch und etwas flüssiger Seite reinigen. Auf keinen Fall Reinigungsmittel oder Lösemittel verwenden, weil diese Mittel die Plastikteile des Geräts angreifen und beschädigen können.
  Das Stahlseil (7) regelmäß über die gesamte Länge auf etwaige Schäden untersuchen, und die Funktionsfähigkeit des Endabschalters prufen. (Dazu das Seil des Seilhebezugs auflollen, bis der Stopper (10) den Kontakt des Mikroschalters aktiviert).
• Wenn das Stahlseil (7) beschädigt ist (verschlissen oder geknicht, siehe Abb. 6), muss es von einem professionellen Monteur unter Verwendung von Original-Ersatzteilen ausgewechselt werden.
• Bei der Montage des Seils muss auf den Stopper geachtet werden, der für einen sicheren Endhalt der Fahrbewegung sorgt.
• Nach dem Trennen des Gerats von der Stromversorgung alle mechanischen Komponenten auf ihre frei Beweglichkeit prufen.
  Defekte / verloren gegangene Teile immer nur durch Original-Ersatzteile ersetzen.
• Bitte geben Sie das Gerät am Ende seiner Lebensdauer beim Handler zurück, der dann für ein fachgerechtes Recycling des Altgeräts sorgt.

11 TECHNISCHE DATEN

Nennspannung	230 V ~
Nennfrequenz	50 Hz
Stromaufnahme	1050 W
Nennstrom	4.6 A
Max. Last
- bei einem Einzelseil	300 kg
- bei einem Doppelseil	600 kg
Geschwindigkeit des Seils
- bei einem Einzelseil	8 m / Min.
- bei einem Doppelseil	4 m / Min.
Hubhöhe
- bei einem Einzelseil	12 m
- bei einem Doppelseil	6 m
Seilstärke	4.5 mm
Schutzkategorie	IP54
Motorkategorie	A1
Belastungsdaeuer (Interval)	ED: 20%
Schutzklasse	I
Gewicht	18 kg

12 GERAUSCHEMISSION

Gerauschemissionswerte nach den einschlögigen Normen gemessen. (K=3)

Schalleistungspegel LwA 71 dB(A)

13 FEHLERBESEITIGUNG

Fehler	Ursache	Abhilfe
Der Motor reagiert nicht auf Betätigten des Ein-/Aus-Schalters	1. Das Gerät ist nicht mit der Stromversorgung verbunden.2. Das Netzkabel ist gebrochen oder gerissen.3. Der Ein-/Aus-Schalter Funktioniert nicht.4. Der Kondensator ist durchgeschlagen.5. Der Endschalter wurde nicht zurückgesetzt oder Fehlfunktion des Mikroschalters.6. Fehlfunktion des Thermoschalters.	1. Das Gerät mit der Stromversorgung verbinden.2. Das Netzkabel prüfen. Bei Bedarf ersetzen.3. Den Ein-/Aus-Schalter reparieren oder ersetzen halten.4. Den Kondensator auswechseln.5. Den Endschalter und den Mikroschalter prüfen und bei Bedarf ersetzen.6. Warten, bis sich das Gerät abgekühlt hat oder Thermoschalter ersetzen.
Der 2-Wege-Schalter wurde aktiviert. Der Motor lauft sehr laut an, aber er kann die Last nicht bewältigen.	1. Die Versorgungsspannung ist zu niedrig.2. Der Kondensator ist defekt.3. Die Bremse ist nicht vollständig geöffnet.	1. Die Last entsprechend dervorhandenen Spannung auslegen2. Stromversorgungstil auswechseln halten.3. Das Gerät muss von einem zugelassenen Fachbetrieb repariert werden.
Nach einem Stromausfall halten die Bremsen die Last nicht (mehr) bzw. das Gerät 'rutscht durch'.	Das Spiel zwischen den Bremsbacken ist zu groß. Die Bremsfeder ist defekt. Die Bremssscheibe ist blockiert. Die Bremssscheibe ist von Beginn an verschmutzt.	Das Gerät muss von einem zugelassenen Fachbetrieb repariert werden
Der Lärmpegel des Geräts nimmt zu.	1. Das Gerät ist nicht genugend geändlt / geschmiert.2. Nach längerer Zeit der Benutzung sind das Zahnrad und die Lager abgenutzt.3. Gerät falsch installiert oder verzogen.	1. Das Gerät regelmäßig ölen / schmieren.2. Zahnrad und Lager auswechseln.3. Installation des Geräts überprüften. Bei Bedarf Installation von einem zugelassenen Fachbetrieb prüften und richten halten.
Der Motor des Seilzugs hat eine zu hohe Spannung.	1. Erdungsfehler oder Anschlussfehler.2. Die inneren Anschlüsse haben Kontakt mit dem Gehäuse.	1. Kabelanschluss auf ordnungsgemäße Erdung und wichtigen Anschluss prüften.2. Alle inneren Anschlüsse überprüften.
Endschanter faktioniert nicht.	1. Endschanter defekt2. Endschanter blockiert	1. Ausschalten, und bei Bedarf auswechseln2. Prüfen und beheben, ggf. Endschanter auswechseln

14 GARANTIE

GemaB den einschlajigen gesetzlichen Bestimmungen gewahren wir auf these Produktine aGarantie von 36 Monaten ab dem Datum des Kaufs durch den Erstbenutzer.
- These Garantie deckt alle Material- oder Herstellungsfehler ab, ausgenommen: Batterien und Akkus, Ladegeräte, Defekt von Teilen aufgrund von normaler Abnutzung wie z.B. Lager, Bürsten, Kabel und Stecker, oder von Zubehör wie z.B. Bohrer, Bohr-Bits, Sageblätter usw.; sowie Schäden oder Defekte aufgrund von falscher Behandlung, Unfallen oder Abänderungen; und auch nicht die Transportkosten.
- Schaden und/oder Defekte wegen unsachgemäßigen Gebrauchs fallen ebenfals nicht unter diese Garantie.
- Wir lehnen jeder Haftung für Verletzungen ab, die infolge des unsachgemäßigen Gebrauchs des Geräts eingetreten sind.
- Reparaturen dürfen nur von einem autorisierten Kundendienst für Powerplus Geräte ausgeführten werden.
- Weitere Informationen erhalten Sie unter der Tel.-N2: 00 32 3 292 92 90
Eventuelle Transportkosten gehen immer zu Lasten des Kunden; es sei dess, Anderslautendes wurde schriftlich vereinbart.
- Gleichzeitig kann ein Garantieanspruch nicht geltend gemacht werden, wenn der Schaden infolge von mangelnder Wartung oder Überlastung des Geräts entstanden ist.
- Schaden, die aus den nachstehenden Gründen entstanden sind, sind von der Garantie ausdrücklich ausgenommen: Eindringen von Flüssigkeit, übermäßig Eindringen von Staub, wissentliche Beschädigung (absichtlich oder durch grobe Fahrlösigkeit verursacht), falsche Verwendung (Einsatz für Zwecke, für die das Gerät nicht geeignet ist), falsche Bedienung (z.B. durch Nichtbefolgen von Anweisungen im Handbuch), falsche Montage, Blitzschlag oder falsche Netzspannung. Die vorstehende Aufzahlung erhebt keinen Anspruch auf Vollständigkeit.
- Wenn wir einem Garantieverlangen nachkommen, verlangert sich die Garantiezeit für ein repariertes Gerät nicht, und für ein Austauschgerät gilt keine neue, volle Garantiezeit.
- Altgeräte oder Altteile, die im Rahmen der Garantiarbeiten oder eines Austauschs übrig bleiben, werden und bleiben Eigentum von Varo N.V.
- Wir behalten uns das Recht vor, ein Garantieverlangen zurückzuweisen, wenn der Kauf nicht belegt werden kann, oder wenn das Produkt offensichtlich nicht richtig gewartet bzw. grepflect wurde (unzureichende Reinigung der Luftungsschlitze, unregelmäßige Wartung der Kohlebürsten usw.).
-itte haben Sie ihren Kaufbeleg gut auf, Denn er gilt als Nachweis des Kaufdatumss.
- Das Gerät ist im Garantiefall dem Handler montiert und vollständig, sowie gereinigt, und falls so verkauft, im Original-Gerätekoffer, zusammen mit dem Kaufbeleg zurückzugeben.

15 UMWELT

Werfen Sie Ihr Gerät nach der Nutzungsdauer nicht einfach in den Mülleimer, sondern entsorgen Sie es auf umweltfreundliche Weise.

Die Alteile des Geräts)dürfen nicht in den normalen Hausmüll gegeben werden, sondern Sie müssen diese in zugelassenen Anlagen umweltgerecht durch Recycling entsorgen halten.itte erkundigen Si es sich bei der ortlichen Behörde oder beim Vertragshandler über das Recycling.

Hiermit erklaren wir, VARO N.V., Vic. Van Rompuy N.V. Joseph Van Instraat 9, B-2500

Lier, Belgien, dass das nachfolgend bezeichnete Gerät
Bezeichnung des Geräts: Elektrischer Seilhebezug
Marke: POWERplus
Modell-NO: POWX902

den grundlegenden Anforderungen und anderen einschlagigen Bestimmungen der entsprechenden EU-Richtlinien auf der Grundlage der harmonisierten EU-Normen entspricht. Bei einer nicht mit uns abgestimmten Änderung des Geräts verliert diese Erklärung ihre Gültigkeit.

EU-Richtlinien (einschließlich ihrer etwaigen Änderungen, bis zum Datum der Unterschrift): 2011/65/EU 2006/42/EC 2014/30/EU

Harmonisierte EU-Normen (einschließlich ihrer etwaigen Änderungen, bis zum Datum der Unterschrift): EN14492-2:2019 EN60204-32:2008 EN55014-1:2017 EN55014-2:2015 EN IEC61000-3-2:2019 EN61000-3-3:2013

Halter der Technischen Dokumentation: Philippe Vankerkhove, VARO - Vic. Van Rompuy N.V.

Der Unterzeichner handelt im Namen der Geschäftsführung des Unternehmens,

Mertens Ludo

Ludo Mertens
Zulassungsabteilung - Compliance Manager
16/06/2022, Lier - Belgium

7 INDEN ARBEJDET PABEGYNDES
