MANUAL DE UTILIZARE 67840 Lund

3. cablu electric cu ștecher

12. vas pentru suc / pulpă

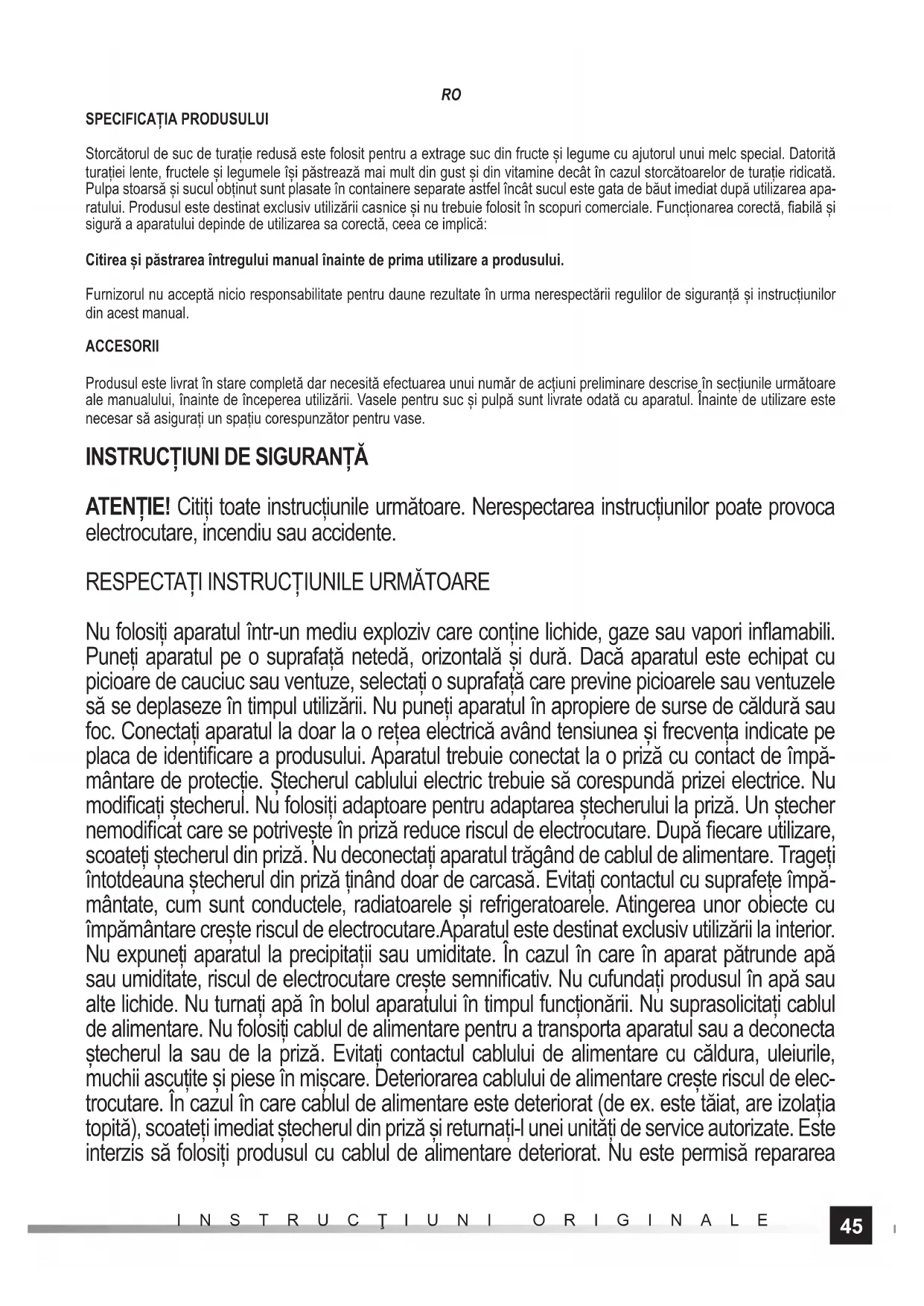

Storcătorul de suc de turație redusă este folosit pentru a extrage suc din fructe și legume cu ajutorul unui melc special. Datorită turației lente, fructele și legumele își păstrează mai mult din gust și din vitamine decât în cazul storcătoarelor de turație ridicată. Pulpa stoarsă și sucul obținut sunt plasate în containere separate astfel încât sucul este gata de băut imediat după utilizarea apa- ratului. Produsul este destinat exclusiv utilizării casnice și nu trebuie folosit în scopuri comerciale. Funcționarea corectă, fi abilă și sigură a aparatului depinde de utilizarea sa corectă, ceea ce implică: Citirea și păstrarea întregului manual înainte de prima utilizare a produsului. Furnizorul nu acceptă nicio responsabilitate pentru daune rezultate în urma nerespectării regulilor de siguranță și instrucțiunilor din acest manual. ACCESORII Produsul este livrat în stare completă dar necesită efectuarea unui număr de acțiuni preliminare descrise în secțiunile următoare ale manualului, înainte de începerea utilizării. Vasele pentru suc ș i pulpă sunt livrate odată cu aparatul. Înainte de utilizare este necesar să asigurați un spațiu corespunzător pentru vase.

INSTRUCȚIUNI DE SIGURANȚĂ

ATENȚIE! Citiți toate instrucțiunile următoare. Nerespectarea instrucțiunilor poate provoca electrocutare, incendiu sau accidente.

RESPECTAȚI INSTRUCȚIUNILE URMĂTOARE

Nu folosiți aparatul într-un mediu exploziv care conține lichide, gaze sau vapori infl amabili. Puneți aparatul pe o suprafață netedă, orizontală și dură. Dacă aparatul este echipat cu picioare de cauciuc sau ventuze, selectați o suprafață care previne picioarele sau ventuzele să se deplaseze în timpul utilizării. Nu puneți aparatul în apropiere de surse de căldură sau foc. Conectați aparatul la doar la o rețea electrică având tensiunea și frecvența indicate pe placa de identifi care a produsului. Aparatul trebuie conectat la o priză cu contact de împă- mântare de protecție. Ștecherul cablului electric trebuie să corespundă prizei electrice. Nu modifi cați ștecherul. Nu folosiți adaptoare pentru adaptarea ștecherului la priză. Un ștecher nemodifi cat care se potrivește în priză reduce riscul de electrocutare. După fi ecare utilizare, scoateți ștecherul din priză. Nu deconectați aparatul trăgând de cablul de alimentare. Trageți întotdeauna ștecherul din priză ținând doar de carcasă. Evitați contactul cu suprafețe împă- mântate, cum sunt conductele, radiatoarele și refrigeratoarele. Atingerea unor obiecte cu împământare crește riscul de electrocutare.Aparatul este destinat exclusiv utilizării la interior. Nu expuneți aparatul la precipitații sau umiditate. În cazul în care în aparat pătrunde apă sau umiditate, riscul de electrocutare crește semnifi cativ. Nu cufundați produsul în apă sau alte lichide. Nu turnați apă în bolul aparatului în timpul funcționării. Nu suprasolicitați cablul de alimentare. Nu folosiți cablul de alimentare pentru a transporta aparatul sau a deconecta ștecherul la sau de la priză. Evitați contactul cablului de alimentare cu căldura, uleiurile, muchii ascuțite și piese în mișcare. Deteriorarea cablului de alimentare crește riscul de elec- trocutare. În cazul în care cablul de alimentare este deteriorat (de ex. este tăiat, are izolația topită), scoateți imediat ștecherul din priză și returnați-l unei unități de service autorizate. Este interzis să folosiți produsul cu cablul de alimentare deteriorat. Nu este permisă repararea46

cablului de alimentare. El trebuie înlocuit cu unul nou la o unitate de service autorizată. La utilizarea cablurilor prelungitoare folosiți cabluri prelungitoare cu aceiași parametri electrici cu cei indicați pe placa de identifi care a aparatului. Secțiunea transversală a conductorilor nu trebuie să fi e mai mică decât secțiunea transversală a conductorilor cablului de alimentare al aparatului. Verifi cați aceasta pe izolația de la cablul de alimentare și de la prelungitor sau contactați fabricantul aparatului și/sau al prelungitorului. Nu folosiți un extruder cu melcul, cartușul fi ltrant sau cadrul defecte. Dacă observați vreo deteriorare în orice parte a aparatului trebuie să încetați să-l mai folosiți. În cazul acesta, aparatul trebuie dus la un centru de servi- ce autorizat sau piesele trebuie înlocuite de dumneavoastră dacă manualul de utilizare per- mite acest lucru. Opriți aparatul și scoateți cablul de alimentare din priză înainte de a efectua orice lucrare de înlocuire, curățare sau reglare a pieselor în mișcare. Acest produs poate fi folosit de către copii în vârstă de minim 8 ani și de orice persoană cu abilități fi zice sau men- tale reduse sau de persoane care nu dețin experiență și nu sunt familiarizate cu aparatul sub supraveghere sau dacă și se asigură instruire în legătură cu utilizarea în condiții de siguranță a aparatului astfel încât să înțeleagă posibilele pericole legate de utilizare. Copiii nu trebuie să se joace cu aparatul. Copiii nu trebuie lăsați să curețe sau să întrețină produsul fără a fi supravegheați de un adult.Aparatul este destinat exclusiv utilizării casnice. Se recomandă să nu depășiți 30 minute de funcționare continuă, după care aparatul trebuie lăsat minim 30 de minute să se răcească. În timpul răcirii, scoateți ștecherul din priză. UTILIZAREA PRODUSULUI Alegerea cartușului fi ltrant Aparatul este echipat cu trei tipuri de cartușe fi ltrante. Filtru fi n de suc - cartușul este prevăzut cu orifi cii mai mici. El permite obținerea sucului cu un conținut redus de pulpă. Filtru de suc dens - cartușul este prevăzut cu orifi cii mai mari. El permite obținerea sucului cu pulpă. Filtru de înghețată - cartușul nu are orifi cii. El permite mărunțirea pulpei și păstrarea sucului. Această pulpă poate fi folosită pentru prepararea înghețatei. Acest cartuș nu produce suc. Asamblarea și dezasamblarea produsului Aparatul trebuie asamblat în conformitate cu instrucțiunile de mai jos. Doar asamblarea corectă asigură funcționarea efi cientă și sigură. ATENȚIE! Opriți aparatul și scoateți cablul de alimentare din priză înainte de a efectua operațiile de instalare. Scoateți produsul din ambalaj, scoateți toate piesele și apoi spălați toate piesele care intră în contact cu alimentele în conformitate cu instrucțiunile din secțiunea „Întreținerea produsului”. Setați carcasa motorului în conformitate cu instrucțiunile. La selectarea locului de amplasare, trebuie lăsat loc pentru plasarea vaselor pentru pulă sau suc. Bolul storcătorului are două ieșiri. Ieșirea rotundă cu bușon este folosită pentru evacuarea sucului stors. Ieșirea rectangulară este folosită pentru evacuarea pulpei. Această ieșire are un opritor interior fl exibil. ATENȚIE! Bușonul trebuie să fi e întotdeauna apăsat în ieșirea (II) în timpul funcționării. Nerespectarea acestei reguli poate duce la scurgeri, ducând la deteriorarea aparatului, electrocutare și răni. Bușonul ușurează curățarea bolului. Instalați bolul pe carcasa motorului. Bolul din bază are deschizături pentru îmbinarea cu proeminențelor din carcasa motorului (III). Introduceți cartușul selectat în cadrul cu lame. Lamele din interiorul cadrului trebuie să se sprijine pe cartușul fi ltrant (IV) pe întreaga lor margine. Introduceți cartușul cadrului în bol. Semnul de pe marginea cartușului fi ltrant trebuie să indice centrul carcasei suportului (V). Introduceți melcul în cartușul fi ltrant (VI). Suprafața superioară a melcului trebuie să fi e paralelă cu marginea superioară a car- tușului fi ltrant. Acoperiți bolul cu capacul. Capacul trebuie să fi e în contact cu marginea bolului pe întreaga circumferință. Puneți capacul astfel încât limba să fi e aproape de mânerul aparatului, apoi rotiți capacul până la refuz spre mâner, astfel încât limba capacului să se îmbine complet cu mânerul aparatului (VII). Aparatul are o siguranță care nu permite pornirea atunci când capacul nu este închis corect. Puneți vasele(VIII) sub orifi ciile de ieșire pentru suc și pulpă. Produsul este gata de utilizare.47

Pentru dezasamblare, efectuați aceste operații în ordine inversă. Scoateți ștecherul din priză înainte de demontare. Stoarcerea sucului Fructele și legumele trebuie spălate și tăiate în bucăți mai mici decât orifi ciul de intrare, astfel încât să poată fi introduse ușor prin acel orifi ciu. Fructele și legumele cu coajă groasă sau care nu este comestibilă în mod obișnuit trebuie cojite. Toate semințele și părțile dure, necorespunzătoare ale fructelor și legumelor trebuie îndepărtate. Conectați aparatul la sursa de alimentare și porniți-l. Comutatorul pornit/oprit vă permite să selectați trei poziții: O - aparatul oprit, ON - melcul se rotește în sensul care permite stoarcerea sucului, R - melcul se rotește în sens invers celui de la funcționarea normală. În această poziție, țineți comutatorul în poziție ON. Elibera- rea presiunii de pe comutator va duce la revenirea comutatorului la pozi ția de oprire - O. Folosiți această funcțiune doar dacă se produce un blocaj care încetinește sau oprește rotația melcului. Așteptați până ce rotația încetează și apoi introduceți fructele și legumele prin orifi ciul de intrare. ATENȚIE! Dacă aparatul începe să vibreze după pornire, dacă scoate un zgomot neobișnuit sau prezintă alte semne de funcțio- nare necorespunzătoare, opriți-l, decuplați-l de la sursa de alimentare și verifi cați cauza funcționării necorespunzătoare. Pentru a obține o producție maximă de suc, împingeți fructele sau legumele în aparat folosind împingătorul din dotare. Forma împingătorului este adaptată la forma orifi ciului de deschidere. Nu încercați să introduceți împingătorul în sens opus, aceasta poate duce la blocarea lui în orifi ciul de evacuare. ATENȚIE! Este interzis să presați fructe sau legume cu orice alte mijloace în afara împingătorului din dotare. Mai ales, nu vă folo- siți pentru aceasta degetele sau tacâmuri. De asemenea, este interzis să folosiți împingătorul de la alt model de storcător. Melcul vă poate prinde degetele, mâna sau alt obiect, ducând la accidente grave și/sau deteriorarea aparatului. La stoarcerea sucului, verifi cați permanent dacă vasele pentru suc și pulpă sunt pline și goliți-le dacă este necesar. Orifi ciul de ieșire a sucului are un bușon. Bușonul trebuie să fi e scos în timpul funcționării (IX). El poate fi pus în orifi ciu doar la golirea vasului pentru suc. Dac orifi ciul este închis cu bușonul în timpul funcționării, bolul se va supraumple cu suc, ceea ce poate duce la scurgerea sucului și la electrocutare. Dacă, în timpul funcționării, melcul se oprește, de exemplu din cauza introducerii unor fructe sau legume prea tari în bolul apa- ratului. Puteți încerca mai întâi să modifi cați turația melcului apăsând și ținând apăsat comutatorul în poziția „R” și apoi reluând funcționarea. Dacă această metodă nu dă rezultate, opriți aparatul folosind comutatorul, scoateți cablul electric din priză și apoi goliți aparatul și eliminați cauza blocării din bolul aparatului. Înainte de reluarea lucrului, verifi cați ca piesele aparatului să nu fi e deteriorate. După ce ați terminat de stors sucul, opriți aparatul folosind comutatorul, așteptați ca rotația să înceteze complet, scoateți cablul electric din priză, goliți aparatul și treceți la operațiile de întreținere.

ÎNTREȚINERE ȘI DEPOZITARE

Atenție! Deoarece aparatul este folosit pentru prepararea alimentelor, întreținerea trebuie efectuată imediat după fi nalizarea lucrului. Doar o întreținere corespunzătoare va asigura nivelul corespunzător de igienă. După ce ați terminat de stors sucul, opriți aparatul folosind comutatorul, așteptați ca rotația să înceteze complet, scoateți cablul electric din priză, dezasamblați aparatul și treceți la operațiile de întreținere. Produsul trebuie curățat imediat după fi ecare utilizare Resturile uscate de fructe și legume pot înfunda orifi ciile cartușului fi ltrant, ceea ce poate duce la reducerea performanțelor sau chiar la deteriorarea aparatului. Dacă se întâmplă acest lucru, scufundați cartușul în apă caldă cu detergent de vase lichid și lăsați-l să se moaie, apoi curățați cu o perie moale apă cu detergent de vase. Nu folosiți perii metalice sau mașini de spălat vase pentru curățarea aparatului. O presiune de curățare excesivă poate deteriora pereții cartușului fi ltrant. În afară de cartușul fi ltrant, toate piesele care se pot demonta de pe carcasa motorului pot fi , de asemenea, cufundate în apă: bo- lul, vasele pentru suc în pentru pulpă, capacul bolului, împingătorul, cardul cu lame. Toate piesele sus-menționate trebuie spălate în același mod în care se spală cartușul fi ltrant. Pen curățare, deschideți cele două bușoane de la interiorul ieșirii pentru pulpă și exteriorul ieșirii pentru suc. Bușoanele pot fi puse în orifi cii doar după ce bolul a fost curățat și uscat complet. Curățați carcasa aparatului cu o lavetă moale înmuiată în apă și soluție de detergent neagresiv. Uscați prin ștergere. Nu folosiți agenți de curățare abrazivi. Asigurați-vă că toate piesele au fost curățate și uscate înainte de a conecta aparatul la sursa de alimentare electrică. Păstrați produsul în locuri uscate și ferite de soare. Protejați zona de depozitare împotriva accesului neautorizat, în special al copiilor. Păstrați aparatul în ambalajul în care a fost livrat. Nu puneți nimic deasupra produsului.48

PARAMETRI TEHNICI Parametru Unitate de măsură Valoare Valoare Nr. Catalog 67840 67841 Tensiune nominală [V~] 220 - 240 220 - 240 Frecvență nominală [Hz] 50 / 60 50 / 60 Putere nominală [W] 150 150 Turație [min

]65 65 Clasa de protecție electrică II Gradul de protecție al carcasei (IP) IPX0 IPX0 Capacitatea vasului pentru suc / pulpă [l] 1,0 1,0 Diametrul orifi ciului de intrare [mm] - 75 Masa [kg] 2,8 3,149 MANUAL ORIGINAL
