BP 3 Home - Pompă Kärcher - Manual de utilizare gratuit

Tip de produs	Pompă de presurizare casnică
Marcă	Kärcher
Model	BP 3 Home
Tensiune	230 V
Frecvență	50 Hz
Putere nominală	800 W
Debit max.	3000 l/h
Înălțime max. de aspirație	7 m
Presiune max. a pompei	0,36 MPa (3,6 bar)
Presiune de serviciu	0,17 - 0,28 MPa (1,7 - 2,8 bar)
Presiune max. de umplere cu aer	0,18 - 0,2 MPa (1,8 - 2,0 bar)
Presiune internă max. admisibilă	0,50 MPa (5,0 bar)
Greutate	11,5 kg
Tip de fluide autorizate	Apă de utilizare, apă de puț, apă de izvor, apă de ploaie, apă de piscină (aditiv dozat)
Utilizare	Utilizare casnică interioară exclusiv. Nu este potrivită pentru întărirea unei conducte existente.
Întreținere regulată	Verificați presiunea aerului la fiecare 6 luni (2,0 bar în gol). Clătiți cu apă curată după utilizarea cu aditivi.
Depozitare	Goliți complet aparatul înainte de depozitare. Păstrați ferit de îngheț.
Siguranță	Protecție termică integrată (oprire în caz de supraîncălzire). Opțiune: protecție împotriva funcționării în gol.
Accesorii opționale	Prefiltru, furtun de aspirație, supapă de reținere, siguranță funcționare în gol, furtun de compensare, etc.
Reparabilitate	Reparații exclusiv de către SAV autorizat. Nu dezasamblați singur.

Întrebări frecvente - BP 3 Home Kärcher

Cum amorsez pompa BP 3 Home?

Deșurubați capacul tubulaturii de umplere (gât de umplere) și umpleți cu apă până la revărsare, apoi închideți bine. Deschideți robinetele de oprire pe partea de presiune înainte de a conecta pompa.

De ce pompa se rotește dar nu livrează apă?

Acest lucru se poate datora aerului din pompă (amorsați din nou) sau unei valve închise pe partea de presiune. Verificați și nivelul apei din sursă.

Ce fac dacă pompa nu pornește sau se oprește brusc?

Verificați alimentarea electrică (siguranțe, priză). Dacă întrerupătorul termic a declanșat (supraîncălzire), deconectați și lăsați să se răcească până la 150 de minute înainte de a reporni.

Cum reglez presiunea de serviciu?

Presiunea de serviciu este presetată între 1,7 și 2,8 bar (în funcție de model). Reglați presiunea aerului din rezervor la 2,0 bar (în gol) prin supapa pneumatică de sub capac.

Ce întreținere regulată este necesară?

La fiecare șase luni, verificați presiunea aerului rezervorului (2,0 bar în gol). După utilizarea cu aditivi (piscină), clătiți cu apă curată. Înainte de depozitare, goliți complet.

Cum depozitez pompa iarna?

Goliți complet apa din pompă (deschideți dopul de golire). Păstrați într-un spațiu ferit de îngheț pentru a evita daunele.

De ce pompa face un zgomot de vibrație?

Acest lucru poate proveni de la membrana rezervorului de presiune. Încercați să reduceți presiunea aerului din rezervor la 2,0 bar pentru a atenua zgomotul.

Cum aerisesc aerul din circuit?

Deschideți un robinet pe partea de presiune și lăsați pompa să funcționeze până când apa curge fără bule. Verificați că furtunul de aspirație este bine imersat.

Supapa de reținere nu se închide corect?

Verificați supapa de reținere pe partea de presiune: trebuie să fie curată și în stare bună. Un defect poate duce la pierderea presiunii și reporniri frecvente.

Care este garanția și cum repar aparatul?

Garanția acoperă defectele materiale sau de fabricație. Pentru orice reparație sau reclamație, contactați vânzătorul sau SAV-ul autorizat Kärcher, având dovada de cumpărare.

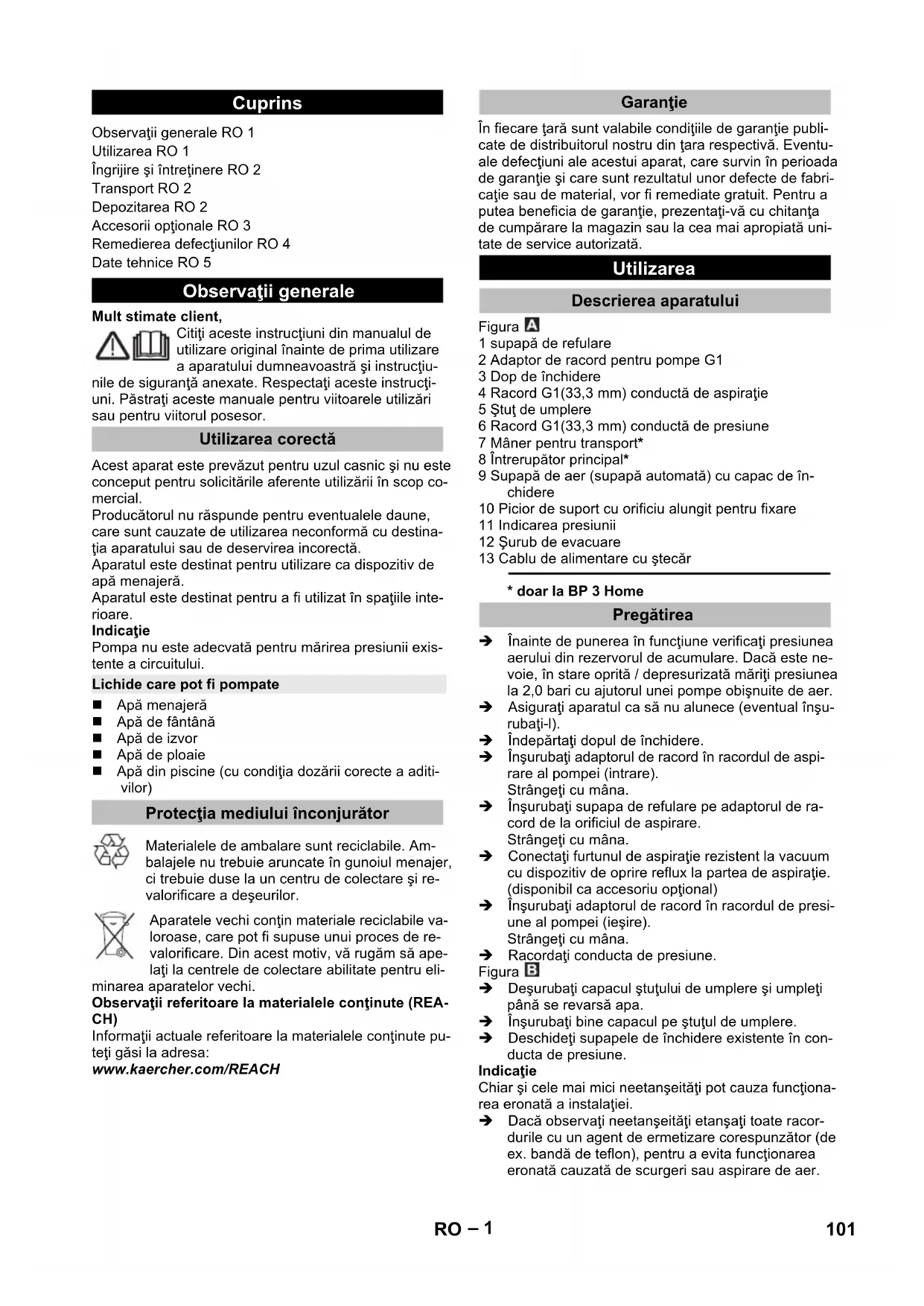

MANUAL DE UTILIZARE BP 3 Home Kärcher

Observații generale RO 1

Utilizarea RO 1

Îngrijire și întreținere RO 2

Transport RO 2

Depozitarea RO 2

Accesorii opționale RO 3

Remedierea defectiunilor RO 4

Date tehnice RO 5

Observații generale

Citiți aceste instrucțiuni din manualul de utilizare original înainte de prima utilizare a aparatului dumneavoastră și instrucțiunile de siguranță anexate. Respectați aceste instrucțiuni. Păstrați aceste manuale pentru viitoarele utilizări sau pentru viitorul posesor.

Utilizarea corectă

Acest aparat este prevăzut pentru uzul casnic și nu este conceput pentru solicitările aferente utilizării în scop comercial.

Producătorul nu răspunde pentru eventualele daune, care sunt cauzate de utilizarea neconformă cu destinația aparatului sau de deservirea incorrectă.

Aparatul este destinat pentru utilizare ca dispozitiv de apă menajeră.

Aparatul este destinat pentru a fi utilizat în spațiile interioare.

Indicatie

Pompa nu este adecvată pentru mărirea presiunii existente a circuitului.

Lichide care pot fi pompate

■ Apă menajeră
■ Apă de fântână
■ Apă de izvor
■ Apă de ploaie
■ Apă din piscine (cu condiția dozării corecte a aditi-vilor)

Protectția mediului înconjurător

Materialele de ambalare sunt reciclabile. Ambalajele nu trebuie aruncate în gunoiul menajer, ci trebuie duse la un centru de colectare și revalorificare a deșeurilor.

Aparatele vechi conțin materiale reciclabile valoroase, care pot fi supuse unui proces de revalorificare. Din acest motiv, vă rugăm să apelați la centrele de colectare abilitate pentru eliaparatelor vechi.

Observații referitoare la materialele conținute (REACH)

Informații actuale referitoare la materialele conținute pu- teți găsi la adresa:

În fiecare țară sunt valabile condițiile de garanție publicate de distribuitorul nostru din țara respectivă. Eventuale defectiuni ale acestui aparat, care survin în perioada de garanție și care sunt rezultatul unor defecte de fabricație sau de material, vor fi remediate gratuit. Pentru a putea beneficia de garanție, prezentați-vă cu chitanța de cumpărare la magazin sau la cea mai apropiată unitate de service autorizată.

Utilizarea

Descrierea aparatului

Figura A

1 supapă de refulare
2 Adaptor de racord pentru pompe G1
3 Dop de închidere
4 Racord G1(33,3 mm) conductă de aspiratie
5 Stut de umplere
6 Racord G1(33,3 mm) conductă de presiune
7 Mâner pentru transport*
8 Întrerupător principal*
9 Supapă de aer (supapă automată) cu capac de în-chidere
10 Picion de suport cu orificiu alungit pentru fixare
11 Indicarea presiunii
12 Šurub de evacuare
13 Cablu de alimentare cu stecăr

* doar la BP 3 Home

Pregătirea

→ Înainte de punerea în funcțiune verificați presiunea aerului din rezervorul de acumulare. Dacă este nevoie, în stare oprită / depresurizată măriți presiunea la 2,0 bari cu ajutorul unei pompe obișnuite de aer.
→ Asigurați aparatul ca să nu alunece (eventual înșurubați-I).
→ Îndepărtați dopul de închidere.
→ Înşurubați adaptorul de racord în racordul de aspirare al pompei (intrare). Strângeti cu mâna.
→ Înşurubați supapa de refulare pe adaptorul de ra- cord de la orificiul de aspirare. Strângeti cu mâna.
→ Conectați furtunul de aspiratie rezistent la vacuum cu dispozitiv de oprire reflux la partea de aspiratie. (disponibil ca accesoriu optional)
→ Înşurubați adaptorul de racord în racordul de presiune al pompei (ieşire). Strângeti cu mâna.
→ Racordati conducta de presiune.

Figura B

→ Deşurubați capacul ștuțului de umplere și umpleți până se revarsă apa.
→ Înşurubați bine capacul pe ştuțul de umplere.
→ Deschideti supapele de închidere existente în conducta de presiune.

Indicatie

Chiar și cele mai mici neetanseități pot cauza funcționa-rea eronată a instalației.

→ Dacă observați neetanșeități etanșați toate racordurile cu un agent de ermetizare corespunzător (de ex. bandă de teflon), pentru a evita funcționarea eronată cauzată de scurgeri sau aspirare de aer.

Montare fixă

În cazul montării fixe pompa poate fi înșurubată fix pe o suprafață corespunzătoare.

→ Fixați piciorele de suport cu şuruburi corespunzătoare pe o suprafață plană.

În plus, în cazul montării fixe, vă recomandăm să montați pe partea de presiune o componentă flexibilă, de ex. un furtun flexibil de compensare a presiunii). Acesta prezintă următoarele avantaje:

■ mai multă flexibilitate la amplasare și montare.
■ Reducerea emisiunii de zgomot, deoarece vibratiile nu se transmit la conducte.
În cazul unor scurgeri, pompa nu pornește atât de des.

Indicatie

Pentru simplificarea golirii și decomprimării ulterioare a sistemului, se recomandă montarea unui robinet de în-chidere între pompă și conducta de presiune. (nu este inclus în livrare)

În cazul unei goliri a pompei, se poate împiedica scurgerea apei din conducta de presiune prin închiderea robinetului.

Functionarea

BP 3 Home:

→ Introduceți stecherul în priză.
→ Porniți aparatul de la întrerupător.
→ Introduceți stecherul în priză.

BP 5 Home:

Indicatie

Pompa pornește imediat. Așteptați până pompa aspiră și transportă regulat, apoi închideți supapele de închi-dere din conducta de presiune. După atingerea presiu-nii de oprire, întrerupătorul de presiune oprește motorul. Rezervorul de acumulare este plin, uzina de apă menajeră este gata de funcționare.

Dacă nu se alimenetază apă nu se atinge presiunea de oprire și comutatorul de presiune nu poate să oprească aparatul. Astfel apa se încălzește în capul pompei.

Pentru evitarea deteriorării pompei prin supraîncălzire, termocomutatorul întrerupe alimentarea cu energie electrică a pompei, dacă aceste se încălzește prea tare. După răcire alimentarea cu energie electrică va fi din nou restabilită.

Indicatie

Timpul de răcire, înainte de repornirea motorului, poate însuma până la 150 min.

Pentru evitarea lipsei de apă vă recomandăm utilizarea unei siguranțe pentru funcționare pe uscat (vezi accesorii).

ATENTIE

Sistemul se află sub presiune!

(Presiune, vezi capitolul cu datele tehnice)

Încheierea utilizării

BP 3 Home:

→ Opriti aparatul de la întrerupător.
→ Scoateți stecherul din priză.
→ Scoateți stecherul din priză.

BP 5 Home:

Îngrijire și întreținere

△PERICOL

Înainte de orice lucrări de îngrijire și întreținere decuplați aparatul și scoateți fișa cablului de alimentare din priză.

Îngrijirea

Pentru depresurizare deschideți supapele de închidere conectate, apoi închideți-le din nou. Sistemul nu se află sub presiune.

→ În cazul pompării apei cu adaosuri, clătiți pompa cu apă curată după fiecare utilizare.

Întreținere

→ Verificați semestrial presiunea aerului din rezervorul de acumulare. Dacă este nevoie încărcați la 2,0 bar în stare oprită/depresurizată (deconectați aparatul, deschideți robinetul de apă).

Figura C

Supapa de aer se găsește sub capac. Deşurubați capa- cul în sens contrar acelor de ceas.

Transport

⚠PRECAUTIE

Pentru a evita accidentele și vătămările corporale în timpul transportului țineți cont de greutatea aparatului (vezi datele tehnice).

Transportul în vehicule

→ Asigurați aparatul contra alunecării și răsturnării.

Depozitarea

⚠PRECAUTIE

Pentru a evita accidentele și vătămările corporale la alegerea locului de depozitare țineți cont de greutatea aparatului (vezi datele tehnice).

Depozitarea aparatului

→ Înainte de depozitare goliți aparatul complet.
→ Depozitați aparatul într-un loc ferit de îngheț.

Accesorii opționale

Ilustrațiile accesoriiilor speciale prezentate mai jos se găsesc pe pagina 4 din acest manual.
6.997-343.0 Filtru	pompă, mic (cu un de-bit până la 4000 l/h)	Prefiltru pompă pentru toate pompele uzuale fără filtru integrat. Pentru protecția pompei de murdării grosiere sau nisip. Filtrul fin este lavabil. Pentru pompele cu racord G1 (33,3 mm).
6.997-344.0 Prefiltru	pompă, mare (cu un debit până la 6000 l/h)	Prefiltru pompă pentru toate pompele uzuale fără filtru integrat. Pentru protecția pompei de murdării grosiere sau nisip. Filtrul fin este lavabil. Pentru pompele cu racord G1 (33,3 mm).
6.997-350.0 Garnitură de aspirare 3,5 m, 3/4"		Furtun spiralat gata de racordare, rezistent la vacuum cu filtru de aspirare și armătură de reținere. Poate fi utilizat și ca prelungitor al fur-tunului de aspirare. Pentru pompele cu racord G1 (33,3 mm).
6.997-349.0 Garnitură de aspirare 7,0 m, 3/4"
6.997-348.0 Furtun de aspirație 3,5 m, 3/4"		Furtun spiralat gata de racordare, rezistent la vacuum pentru racord direct la pompe. Se poate utiliza ca prelungire a garniturii de aspirare sau cu filtre de aspirare. Pentru pompe cu filet de racord G1 (33,3 mm).
6.997-359.0 Piesă de racord pompă G1 (33,3mm) incl. supapă de reținere		Racordul furtunurilor la pompă trebuie să fie rezistent la vacuum. Pentru pompe cu filet de racord G1 (33,3 mm) și pentru furtunuri de 3/4" și 1", incl. piuliță olandeză, clemă de furtun, garnitură plată și supapă de refulare.ATENTIE→ Nu montați supapa de refulare din set!
6.997-347.0 Furtun spiralat rezistent la vacuum la metraj, 25 m, 3/4"		Furtun spiralat rezistent la vacuum. Furtun la metru pentru a fi tăiat la lungimi individuale de furtun. În combinație cu piesele de racord și filtrele de aspirare Kârcher, se poate folosi și ca garnitură de aspirare individuală.
6.997-346.0 Furtun spiralat rezistent la vacuum la metraj, 25 m, 1"
6.997-345.0 Filtru de aspirare Basic 3/4" (19mm)		Pentru racordare la furtunul de aspirare la metraj. Armătura de reținere împiedică curgerea înapoi a apei transportate și prescurtează astfel timpul de reaspirare. Cu clemă de furtun inclusă.
6.997-342.0 Filtru de aspirare cu garnitu-ră de reținere, Basic, 1"
6.997-341.0 Filtru de aspirare cu armătu-ră de reținere, Premium		Pentru racordare la furtunul de aspirare la metraj. Datorită armăturii de reținere apa pompată nu va mai curge înapoi, iar timpul de reaspirare se reduce astfel considerabil.Construcție robustă din metal și plastic. Potrivită pentru furtunuri de 3/4" (19mm) și de 1" (25,4mm).Incl. clemă de furtun.
6.997-360.0 Furtun de aspirație pentru conducte de 0,5 m, 3/4"		Furtun rezistent la vacuum pentru reducerea zgomotului la instalații fixe. Furtun de 1"(25,4mm) cu filet de racord G1(33,3mm) pe ambele laturi.Atenție: Furtunul de aspirație nu poate fi utilizat ca un furtun de presiune.
6.997-340.0	Set de racordare Premium	Pentru racordul furtunurilor de apă de 3/4" (19 mm) la pompe cu filet de racord G1" (33.3 mm). Pentru un debit mărit.
6.997-417.0 Furtun de compensație presiune 3/4" (19mm), 1m		Furtun de racord pentru compensarea presiunii în instalația de apă menajeră. Pentru racordarea pompei la sisteme de conductă fixe. Apoi volumul intern de rezervă din furtun împiedică oprirea și pornirea frecventă a pompei.Filet de racord G1 (33,3 mm).
6.997-355.0 Dispozitiv de siguranță a nivelului apei		Dacă prin pompă nu trece apă, dispozitivul de siguranță va proteja pompa de defecțiuni prin oprirea automată a acesteia. Cu filet de ra-cord G1" (33,3mm).
6.997-546.0 Dispozitiv de siguranță a nivelului apeiTip E (CEE7/5)Tip pe țări BE,CZ, ES, FR, PL SK

Remedierea defectiunilor

ΔPERICOLPentru a evita pericolele, reparațiile și montarea pieselor de schimb se vor efectua doar de către serviciul clienți autorizat.Înaintea tuturor lucrărilor la aparat, opriți aparatul și scoateți ștecherul din priză.
Defecțiuni Cauza Remedierea
Pompa nu funcționează sau nu pompează	Aer în pompă vezi capitolul "Pregătire"
	Aerul nu poate ieși de pe partea de refu-lare.	Deschideți locul de extragere de pe partea de refu-lare
	Nu există apă. Verificați rezervorul de apă.
Pompa nu pornește sau se oprește brusc în timpul folosirii	Alimentarea cu energie electrică a fost în-treruptă	Verificați siguranțele și legăturile electrice
	Comutatorul de protecție termică din mo-tor a oprit pompa din cauza supraîncălziri motorului.	Scoateți ștecherul din priză, lăsați pompa să se ră-cească, curătați zona de aspirare, nu permiteți funcționarea pompei fără lichidIndicațieTimpul de răcire, înainte de repornirea motorului, poate însuma până la 150 min.
Pompa se oprește și pornește automat.	Siguranța pentru protecția împotriva supraîncălzirii a oprit pompa pentru a o pro-teja de supraîncălzire și a pornit-o din nou după răcirea acesteia.	Pentru a evita repetarea problemei verificați siste-mul în privința scurgerilor și etanșați-l.
După decuplare, mo-torul repornește imedi-at.	Se pierde presiune din sistem Verificați ra	cordurile, incl. garniturile în privința scurgerilor de apă.Chiar și cele mai mici neetanseități pot influența funcționarea aparatului.
	Presiunea din rezervorul de acumulare este prea mică	Încărcați rezervorul de acumulare la 2,0 bar. Vezi capitolul "Întreținere"
	Ventilul de refulare nu închide corect Verificați ventilul de refulare de pe partea de aspi-rare.
	Membrana din cazanul de aburi este de-fectă	Înlocuitți membrana
Debitul de pompare scade sau este prea mic	Filtrul de aspirare sau supapa de refulare (accesorii) sunt murdare	Curătați filtrul de aspirare, respectiv supapa de re-fulare (accesorii)
	Debitul de pompare al pompei depinde de înălțimea de pompare și de echipamentul periferic racordat	Respectați înălțimea de pompare max., vezi Date tehnice, în caz că este necesar alegeți un furtun de alt diametru sau de altă lungime
Zgomot de vibrație la extragerea apei	Vibrează membrana din cazanul de presi-une	Zgomot condiționat de funcționare care poate fi în-lăturat prin reducerea presiunii la admisia aerului în cazanul de acumulare.

Dacă aveți întrebări sau în caz de defectiune, reprezentanța noastră Kärcher vă oferă asistență. Pentru adresă, vezi verso.

Date tehnice

Tensiune V 230 230		BP 3 Home BP 5	Home
Frecvența Hz 50 50
Puterea P_nominal	W 800 1100
Debit pompat max. l/h 3000 4500
Înălțimea maximă de absorbție m 7 8
Presiune maximă a pompei	MPa (bar)	0,36 (3,6)	0,5 (5,0)
Presiunea de lucru	MPa (bar)	0,17 - 0,28 (1,7 - 2,8)	0,19 - 0,3 (1,9 - 3,0)
Presiune maximă a admisiei de aer în cazanul de acumulare	MPa (bar)	0,18 - 0,2 (1,8 - 2,0)	0,18 - 0,2 (1,8 - 2,0)
Presiunea internă maxim admisă în cazanul de acumulare	MPa (bar) 0,50 (5,0)		0,50 (5,0)
Masa	kg	11,5 14,7

Ne rezervăm dreptul de a efectua modificări tehnice!

Presiunea de lucru și debitul depind de înălțimea de absorbție și de echipamentul periferic racordat!

Debitul posibil este cu atât mai mare:

• cu cât înălțimea de aspirare și de pompare sunt mai mici
• cu cât diametrul furtunurilor utilizate este mai mare
• cu cât furtunurile utilizate sunt mai scurte
• cu cât pierderea de presiune cauzată de accesoriiul conectat este mai mică
