MANUAL DE UTILIZARE PM503AC Vonroc

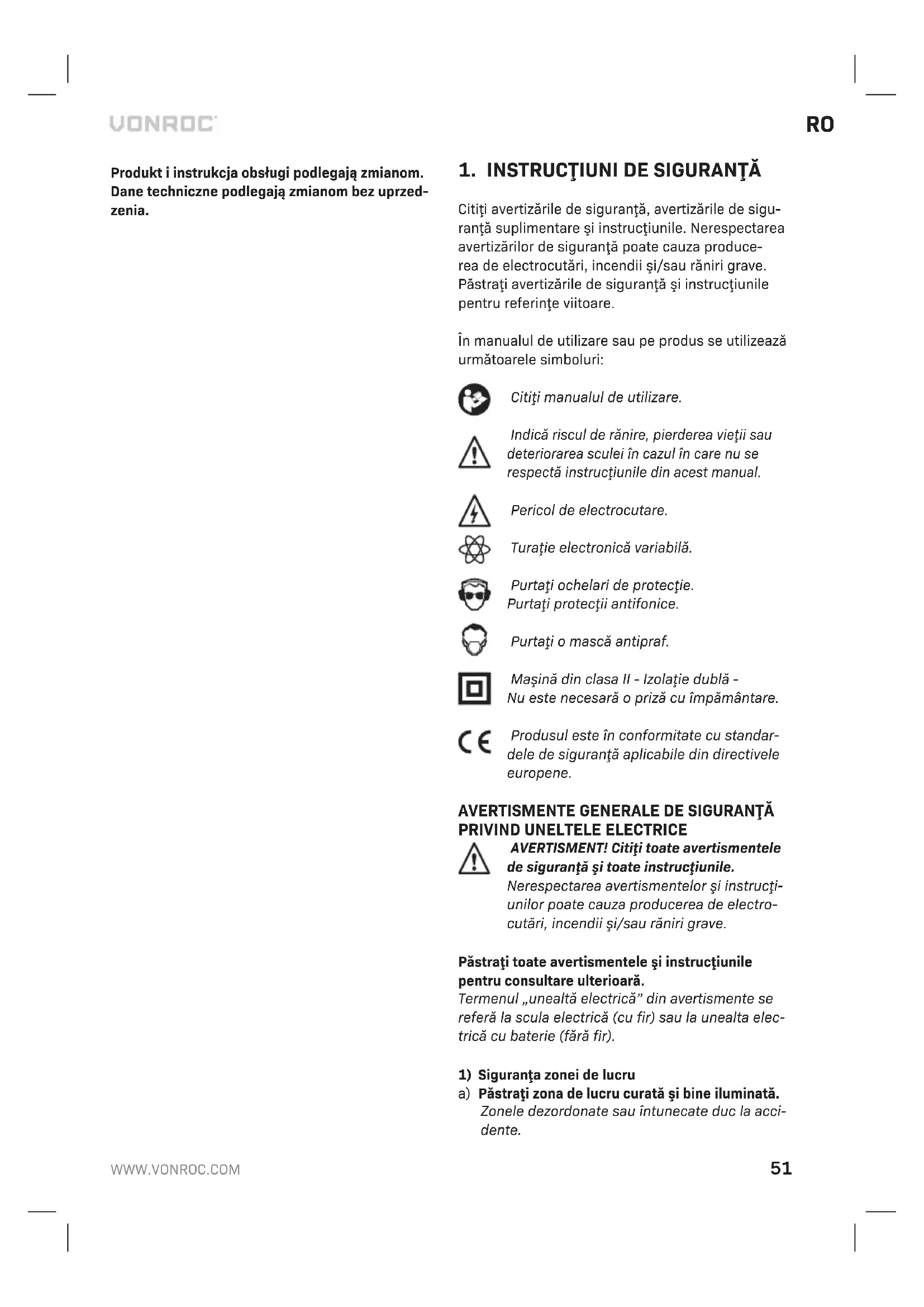

Citiți avertizările de siguranță, avertizările de siguranță suplimentare și instrucțiunile. Nerespectarea avertizărilor de siguranță poate cauza producerea de electrocutări, incendii și/sau răniri grave. Păstrați avertizările de siguranță și instrucțiunile pentru referințe viitoare.

În manualul de utilizare sau pe produs se utilizează următoarele simboluri:

Citiți manualul de utilizare.

Indică riscul de rănire, pierderea vieții sau deteriorarea sculei în cazul în care nu se respectă instrucțiunile din acest manual.

Pericol de electrocutare.

Turație electronică variabilă.

Purtați ochelari de protecție. Purtați protecții antifonice.

Purtați o mască antipraf.

Maşină din clasa II - Izolație dublă - Nu este necesară o priză cu împământare.

Produsul este în conformitate cu standardele de siguranță aplicabile din directivele europene.

AVERTISMENTE GENERALE DE SIGURANTĂ PRIVIND UNELTELE ELECTRICE

AVERTISMENT! Citiți toate avertismentele de siguranță și toate instrucțiunile.

Nerespectarea avertismentelor și instructi-unilor poate cauza producerea de electrocutări, incendii și/sau răniri grave.

Păstrați toate avertismentele și instrucțiunile pentru consultare ulterioară.

Termenul „unealtă electrică” din avertismente se referă la scula electrică (cu fir) sau la unealta electrică cu baterie (fără fir).

1) Siguranța zonei de lucru

a) Păstrați zona de lucru curată și bine iluminată. Zonele dezordonate sau întunecate duc la accidente.

b) Nu operați uneltele electrice în atmosfere explozive, cum ar fi în prezența lichidelor, gazelor sau pulverilor explozive. Uneltele electrice generează scântei care pot aprinde pulperea sau fumurile inflamabile.
c) Tineți la distanță copiii și persoanele din jur în timp ce operați o unealtă electrică. Distragerile vă pot cauza pierderea controlului.

2) Siguranța electrică

a) Ştecherele uneltelor electrice trebuie să se potrivească cu priza. Nu modificați niciodată în nici un fel mufele. Nu folosiți adaptoare de priză cu scule electrice legate de pământ (împămân-tate). Mufele nemodificate și prizele adecvate reduc riscul șocului electric.
b) Evitați contactul corpului cu suprafețele împământate precum țevi, radiatoare, cuptoare și frigidere. Există un risc mai mare de electrocutare dacă vă este corpul împământat.
c) Nu expuneti uneltele electrice la ploaie sau condiții de umezeală. Apa care pătrunde într-o unealtă electrică va spori riscul de electrocutare.
d) Nu manipulați necorespunzător cablul. Nu folosiți niciodată cordonul pentru a purta, a trage sau a deconecta unealta. Feriți cordonul de căldură, ulei, margini ascuțite sau piese mobile. Cordoane distruse sau încurcate cresc riscul de electrocutare.
e) Atunci când operați o unealtă de lucru în aer liber, utilizați un cablu prelungitor pentru exterior. Folosirea unui cordon potrivit pentru utilizarea în exterior reduce riscul de șoc electric.
f) în cazul în care operarea unei unelte electrice într-un spațiu cu umiditate nu poate fi evitată, utilizati o alimentare cu protectie pentru dispozitivele de curent rezidual (RCD). Utilizarea unui RCD reduce riscul de electrocutare.
a) Fiți precauți, fiți atenți la ceea ce faceți și respectați regulile de bun simț atunci când operați o unealtă electrică. Nu utilizați o unealtă electrică atunci când sunteți obosit sau sub influența medicamentelor, alcoolului sau medicației. Un moment de neatenție în timpul operării uneltelor electrice poate conduce la vătămări corporale grave.
b) Utilizați echipamentul de protecție corporală. Purtați întotdeauna protecție pentru ochi.

3) Siguranța personală

Echipamentul de protectie precum masca de praf, pantofii de protectie antiderapani, casca de protectie sau protectia auzului utilizate în condiții adecvate vor reduce rănile personale.
c) Preîntâmpinați pornirea accidentală. Asigu-rați-vă că comutatorul este în poziția-oprit înainte de a vă conecta la sursa de alimentare și / sau la baterie, de a ridica sau purta instrumentul. Purtarea de unelte electrice ținând degetul pe comutator sau alimentarea uneltelor electrice care au comutatorul pornit duce la accidente.
d) Îndepărtați orice cheie sau clește de reglare înainte de a porni unealta electrică. O cheie sau un clește rămas atașat la o componentă rotativă a uneltei electrice poate conduce la vătămări corporale.
e) Nu vă întindeți pentru a apuca unealta de lucru. Mențineți-vă întotdeauna stabilitatea și echili-brul. Acest lucru permite un control mai bun al uneltei electrice în situații neașteptate.
f) Îmbrăcați-vă corespunzător. Nu purtați haine largi sau bijuterii. Țineți-vă părul, îmbrăcămintea și mănușile departe de piesele mobile. Hainele largi, bijuteriile sau părul lung pot fi prinse în părțile mobile.
g) În cazul în care dispozitivele prezintă posibilitatea conectării de accesorii pentru aspirația și colectarea prafului, asigurați-vă că aceste accesorii sunt conectate și utilizate în mod corespunzător. Utilizarea colectării prafului poate reduce pericolele legate de praf.
h) Nu lăsați ca obișnuința obținută prin utilizarea frecventă a uneltelor să vă permită să deveniți impasibil și să ignorați principiile de siguranță în utilizarea uneltelor. O acțiune neglijentă poate provoca accidente grave într-o fracțiune de secundă.
a) Nu forțați unealta electrică. Utilizați unealta electrică adecvată aplicației dvs. Unealta electrică corectă va face munca mai bine și mai sigur la rata pentru care a fost proiectată.
b) Nu utilizați unealta electrică în cazul în care întrerupătorul nu comută în poziția pornit și oprit. Orice unealtă electrică care nu poate fi controlată cu comutatorul este periculoasă și trebuie reparată.
c) Deconectați ștecherul de la sursa de alimentare și/sau acumulatorul de la unealta electrică înaintea efectuării oricăror reglaje, modificării

4) Utilizarea și îngrijirea uneltei electrice

accesoriilor sau depozitării uneltelor electrice. Aceste măsuri preventive de precauție reduc riscul de pornire accidentală.

d) Nu depozitați uneltele electrice în stare inactivă la îndemâna copiilor și nu permiteți persoanelor nefamiliarizate cu unealta de lucru sau cu aceste instrucțiuni să o utilizeze. Uneltele electrice sunt periculoase în mâinile utilizatori-lor neinstruiți.
e) Efectuați întreținerea uneltelor electrice. Verificați dacă piesele mobile sunt nealiniate sau înțepenite, dacă există piese sparte și în orice altă stare care poate să afecteze operarea uneltei electrice. În cazul deteriorării, reparați unealta electrică înainte de uz. Multe accidente sunt cauzate de unelte electrice slab întreținute.
f) Păstrați uneltele de tăiat ascuțite și curate. Uneltele de tăiat corect întreținute cu muchii ascuțite au mai puține șanse să se lege și sunt mai ușor de controlat.
g) Utilizați unealta electrică, accesoriiile și cuțitele uneltei etc. conform acestor instrucțiuni, ținând cont de condițiile de lucru și de lucrarea ce trebuie să fie efectuată. Utilizarea uneltei electrice pentru operații diferite de cele pentru care a fost proiectată poate avea ca va rezultat o situație periculoasă.
h) Tineți mânerele și suprafețele de prindere uscate, curate și lipsite de ulei și unsoare. Mânere și suprafețele de prindere alunecoase nu permit manipularea și controlul uneltei în de siguranță în situații neașteptate.
5) Utilizarea și îngrijirea bateriei uneltei
a) Reîncărcați folosind exclusiv încărcătorul specificat de către producător. Un încărcător adecvat pentru un anumit tip de accumulator poate genera risc de incendiu atunci când este utilizat cu un alt tip de accumulator.
b) Utilizați uneltele electrice exclusiv împreună cu accumulatorii specificați. Utilizarea oricăror alți acumulatori poate genera riscuri de vătămare și incendiu.
c) Atunci când accumulatorul nu este utilizat, păstrați-l ferit de alte obiecte metalice, precum agrafe de birou, monede, chei, cuie, şuruburi sau alte obiecte metalice mici ce ar putea crea prin contact conexiunea între cele două borne. Scurtcircuitarea bornelor accumulatorului poate determina arsuri sau incendii.

d) în condiții de utilizare incorectă, este posibil să fie evacuat lichid din baterie; evitați contactul cu acesta. În cazul în care se produce accidental contactul, clătiți cu apă. Dacă lichidul intră în contact cu ochii, solicitați ajutor medical suplimentar. Lichidul scurs din accumulator poate cauza iritații sau arsuri.
e) Nu folosiți un accumulator sau o unealtă care este deteriorată sau modificată. Acumulatorii deteriorați sau modificați pot avea un comportament imprevizibil care rezultă în foc, explozie sau risc de rănire.
f) Nu expuneți acumulatorul sau unealta la foc sau temperatură excesivă. Expunerea la foc sau temperaturi de peste 130 °C poate provoca explozie. OBSERVATIE Temperatura „130 °C” poate fi înlocuită cu temperatura „265 °F”.
g) Respectați toate instrucțiunile de încărcare și nu încărcați acumulatorul sau unealta în afara intervalului de temperatură specificat în instrucțiuni. Încărcarea necorespunzătoare sau la temperaturi în afara domeniului specificat poate deteriora acumulatorul și poate crește riscul de incendiu.

6) Service

a) Prevedeți repararea uneltei de lucru de către o persoană calificată, folosind exclusiv piese de schimb identice. Acest lucru va garanta păstra-rea în siguranță a uneltei electrice.
b) Niciodată nu servisați acumulatorii deteriorați. Servisarea acumulatorilor ar trebui să fie efectuată numai de către producător sau furnizorii autorizați de service.

INSTRUCTIUNI SUPLIMENTARE DE SIGURANTĂ

• Strângeti bine paleta de amestecare și îndepăratați cheia înainte de a porni maçina.
• Nu utilizați unealta electrică pentru materiale explozive (de exemplu, solventi ușor inflamabili). Uneltele electrice produc scântei care ar putea aprinde vaporii care se formează.
• În cazul în care unealta electrică ar cădea în materialul care trebuie amestecat, scoateți imediat ștecherul și verificați unealta electrică de către un agent de service post-vânzare. Materialul care a pătruns în unealta electrică poate provoca daune și duce la șocuri electrice.
• Tineți mașina bine cu ambele mâini de suprafețele de prindere izolate în timp ce lucrați și

mentineți echilibrul și poziția corespunzătoare în permanență. Mașina este ghidată mai bine cu ambele mâini. Pierderea controlului poate duce la rănire personală.

• Tineți unealta electrică departe de suprafețele izolate pentru prindere atunci când efectuați o operație în care accesoriiul poate atinge cabluri ascunse sau propriul cablu de alimentare. Tăierea unui cablu sub tensiune de către accesoriiul de debitat ar putea determina scurgerea curentului în componentele metalice expuse ale unel-tei electrice și ar putea electrocuta operatorul.
• Opriți imediat unealta electrică când se blochează. Fiți pregătit pentru cuplu mare de reactie, care ar putea provoca recul. Blocarea uneltei apare atunci când:

- unealta electrică este supusă la suprasarcină sau

- se blochează în piesa de prelucrat.

• Nu amestecati alimente. Uneltele electrice și accesoriiile acestora nu sunt concepute pentru procesarea alimentelor.
• Tineți cablul la distanță față de zona de lucru. Cablul poate fi prins de mașina de amestecat.
• Recipientul de amestecare trebuie să fie adecvat pentru amestecare și trebuie să stea în condiții de siguranță. Un recipient care nu este asigurat în mod corect se poate deplasa necontrolat.
• Asigurați-vă că lichidul nu stropește carcasa aparatului electric. Lichidul care a pătruns în unealta electrică poate provoca daune și duce la șocuri electrice.
• Respectați instrucțiunile și avertismentele din Fișele tehnice de securitate (MSDS) ale materialului care trebuie amestecat. Materialul care trebuie amestecat poate fi dăunător.
• În cazul unei întreruperi de alimentare, eliberați comutatorul de blocare apăsând comutatorul de pornire/oprire. Acest lucru va împiedica repornirea neintenționată a uneltei electrice (risc de rănire).
• Nu utilizati unealta electrică cu un suport.

Instrucțiuni de siguranță privind alimentarea electrică

Verificați întotdeauna ca tensiunea de la alimentarea cu energie să corespundă tensiunii de pe plăcuța cu etichetă specificații.

- Nu utilizati aparatul în cazul în care cablul de

alimentare sau ştecherul este deteriorat sau defect.

- Folosiți numai cabluri prelungitoare adecvate pentru puterea mașinii cu o grosime minimă de 1,5 mm². Dacă utilizați o bobină de cablu de extensie, derulați întotdeauna complet cablul.

2. INFORMATII CU PRIVIRE LA MAŞINĂ

Domeniul de utilizare

Mașina este destinată amestecării materialelor de constructie pulverizate, cum ar fi mortar, tencuială, adezivi, precum și vopsea fără solvent, lac și substanțe asemănătoare. Utilizarea necorespunzătoare poate deteriora instrumentul.

SPECIFICATII TEHNICE

Nr. model PM503AC
Tensiune 230V ~
Frecvență 50Hz
Puterea de alimentare 1200W
Turație la mers în gol 240-850/min
Suport unealtă M14
Omogenizator ∅ 120 mm
Greutate 4,45 kg
Nivelul presiunii sonore L_PA	85,4+3 dB(A)
Nivelul puterii sonore L_WA	96,4+3 dB(A)
Vibratie	2,272+1,5 m/s ^2

Nivelul vibrațiilor

Nivelul emisiilor de vibrații menționat în acest manual de instrucțiuni a fost măsurat în conformitate cu un test standardizat precizat în EN60745; poate fi folosit pentru a compara o sculă cu alta și ca evaluare preliminară a expunerii la vibrații atunci când folosiți scula pentru aplicațiile menționate.

• Utilizarea uneltei pentru aplicații diferite sau cu accesorii diferite și prost întreținute, poate crește semnificativ nivelul de expunere.
• Momentele în care unealta este oprită sau când funcționează dar nu execută nicio lucrare, pot reduce semnificativ nivelul de expunere.

Protejați-vă împotriva efectelor vibrațiilor prin întreținerea sculei și a accesoriiilor sale, păstrând mâinile calde și organizând procesele de lucru.

DESCRIERE

Numerele din text se referă la diagramele de la pagina 2.

1. Comutator pornire/oprire
2. Buton blocare
3. Rotiță de reglare a vitezei
4. Portunealtă
5. Mâner
6. Orificii de ventilatie
7. Arbore de omogenizator
8. Paletă de omogenizator

3. MONTAREA

Asamblarea omogenizatorului din două părți (Fig. A)

1. Înşurubați arborele de omogenizator (8) pe paleta de omogenizator (9)
2. Strângeti bine ambele piese

Înlocuirea omogenizatorului (Fig. A)

Înainte de asamblare, opriți alimentarea electrică a mașinii și deconectați fișa cablului de alimentare de la priza de rețea.

Utilizați numai omogenizatoare în conformitate cu diametrul specificat. Utilizați întotdeauna un omogenizator potrivit pentru materialul de amestecat/omogenizat. Folosirea unei bare de omogenizator necorespunzătoare poate suprasolicita în mod inutil atât mașina, cât și pa dumneavoastră.

Montarea omogenizatorului

1. Înşurubați omogenizatorul asamblat în prinde- rea pentru scule (5) în sensul acelor de ceasor- nic cât mai mult posibil.
2. Strângeți omogenizatorul în prinderea pentru scule cu ajutorul cheilor furnizate. Pentru a face acest lucru, țineți prinderea pentru scule (5) folosind una dintre cheile furnizate și utilizați a doua cheie pentru a strânge omogenizatorul asamblat.

Demontarea omogenizatorului

1. Slăbiți omogenizatorul asamblat utilizând cheile furnizate. Pentru a face acest lucru, țineți suportul pentru scule (5) folosind una dintre cheile furnizate și utilizați a doua cheie pentru a slăbi omogenizatorul asamblat.

2. Deşurubați omogenizatorul de la prinderea pentru scule (5) în sens invers acelor de ceasornic.

4 OPERAREA

Pornirea și oprirea (Fig. A)

Comutatorul de pornire/oprire (1) este utilizat pentru acționarea mașinii și reglarea vitezei.

• Pentru a porni mașina, apăsați și mențineți apăsat butonul de blocare (2) și apăsați butonul de pornire/oprire (1).
• Pentru a opri mașina, eliberați comutatorul de pornire/oprire (1).

Reglarea vitezei (Fig. B)

Viteza necesară poate fi reglată folosind rotița de reglare a vitezei (3). De asemenea, în timpul funcți- onării, viteza de rotație poate fi reglată.

• Pentru a creşte viteza, rotiți butonul de reglare a vitezei (3) în sens orar.
• Pentru a scădea viteza, rotiți butonul de reglare a vitezei (3) în sens antiorar.

Viteza necesară depinde de material și poate fi determinată prin teste practice.

Utilizare optimă

• Pentru materialele cu vâscozitate redusă, de exemplu vopsea de emulsie, lacuri, adeziv, compus de chituire și suspensie de ciment, se recomandă un amestecător cu spirală de stânga pentru o utilizare optimă. Cu o spirală de stânga, materialul este deplasat de sus în jos și agitatorul este împins în sus. Materialele cu vâscozitate redusă sunt amestecate într-un mod care reduce stropirea, de aceea se recomandă o viteză redusă.
• Pentru materiale cu vâscozitate ridicată, de ex. amestec de tencuială, beton, ciment, șapă, material de umplutură și rășină epoxidică, se recomandă un amestecător cu spirală de dreapta pentru o utilizare optimă. Cu o spirală de dreapta, materialul este deplasat de jos în sus și agitatorul este tras în jos (făcându-și loc în amestec). Materialele cu vâscozitate ridicată sunt amestecate bine, de aceea se recomandă o viteză mare.
• Pentru rezultate optime, mișcați unealta electrică în sus și în jos în timp ce amestecati.
• Se recomandă curățarea paletei după utilizare, de exemplu prin amestecarea sa într-o găleată umplută cu apă.

5. ÎNTRETINEREA

Deconectați întotdeauna aparatul de la alimentare înainte de a efectua întreține-rea.

Curățați regulat carcasa cu o cârpă moale, de preferat după fiecare utilizare. Curățați fantele de aerisire de praf și murdărie. Îndepărtați murdăria persistentă cu o cârpă moale înmuiată în clăbuci de săpun. Nu folosiți solventi precum benzină, alcool, amoniac, etc. Astfel de substanțe chimice vor deteriora componentele sintetice.

MEDIU

Aparatele electrice sau electronice deteriorate și/sau defecte trebuie colectate în locurile de reciclare corespunzătoare.

Numai pentru țările din CE

Nu aruncați echipamentele acționate electric împreună cu gunoiul menajer. Conform Indicației europene 2012/19/CE pentru echipamente electrice și electronice uzate și a implementării sale la nivel național, echipamentele acționate electric scoase din uz trebuie colectate separat și evacuate într-o manieră ecologică.

GARANTIE

Produsele VONROC sunt realizate la cele mai înalte standarde de calitate și sunt garantate în privința materialelor și a manoperei pentru întreaga perioadă de utilizare în garanție, începând cu data achiziției. În cazul în care produsul prezintă defecțiuni în perioada de garanție din cauza materialului defect și/sau a manoperei, contactați direct VONROC.

Următoarele circumstanțe sunt excluse de la această garanție:

Reparațiile sau modificările care realizate sau care s-au încercat a fi efectuate de centre de service neautorizate;

• Uzura în condiții normale de utilizare;
• Unealta care a fost abuzată, utilizată într-un mod neglijent sau întreținută în mod inadecvat;
• Folosirea unor piese de schimbe neoriginale.

Aceasta acoperă garanția companiei, explicită sau implicită. Nu există alte garanții explicite sau implicite care să se extindă dincolo de cele indicate aici, incluzând garanțiile, vandabilitatea sau adecvarea pentru un anumit scop. În nicio situație, VONROC nu este responsabil pentru daunele incidentale sau consecvențiale. Reparațiile efectuate de reprezentant trebuie să fie limitate la reparațiile sau la înlocuirea unităților sau a pieselor neconforme.

Produsul și manualul de utilizare pot suferi modificări. Specificațiile se pot modifica fără notificare prealabilă.
