NÁVOD K OBSLUZE PM503AC Vonroc

CS Překlad původního návodu 68

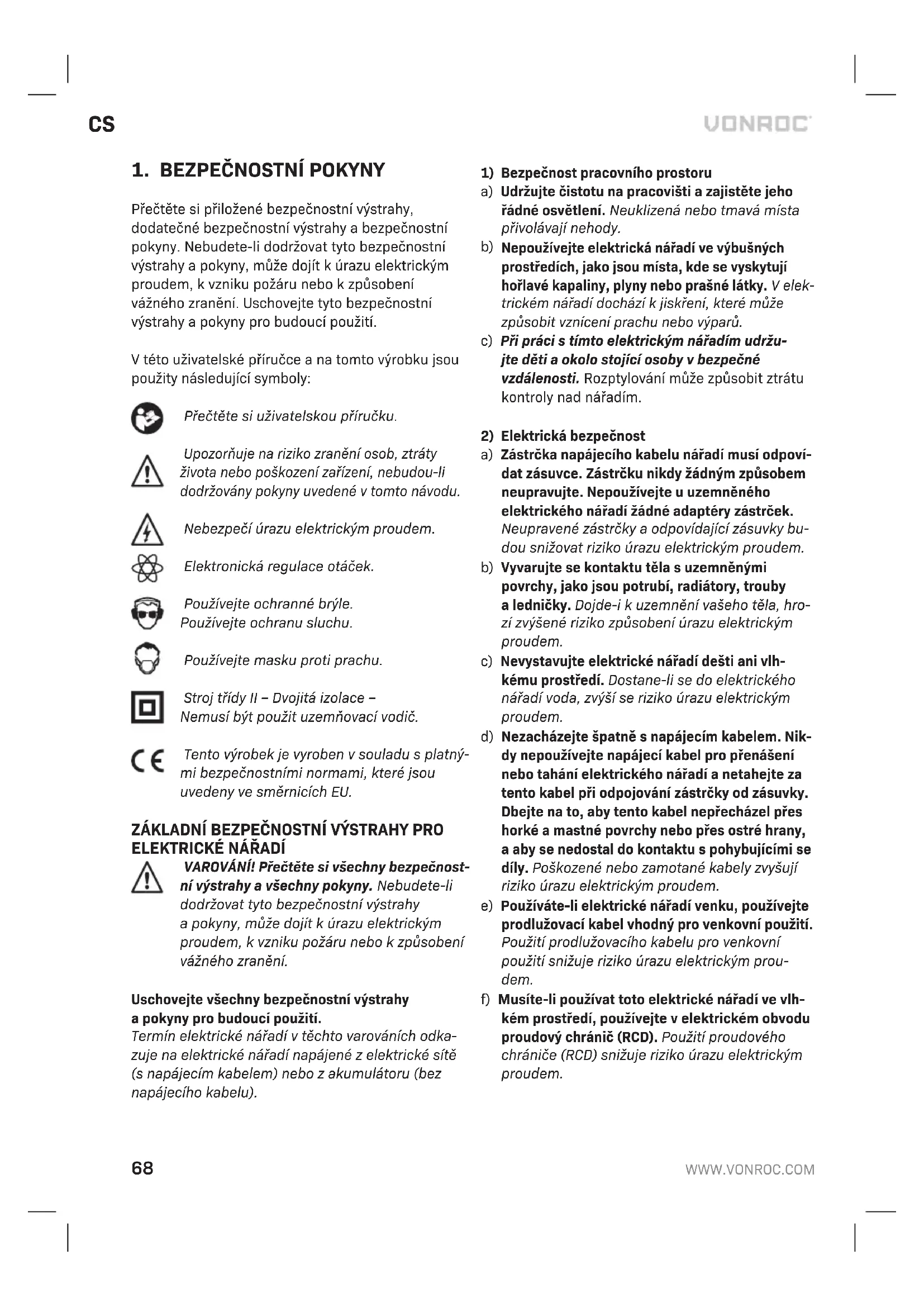

Přečtěte si přiložené bezpečnostní výstrahy, dodatečné bezpečnostní výstrahy a bezpečnostní pokyny. Nebudete-li dodržovat tyto bezpečnostní výstrahy a pokyny, může dojít k úrazu elektrickým proudem, k vzniku požáru nebo k způsobení vážného zranění. Uschovejte tyto bezpečnostní výstrahy a pokyny pro budoucí použití.

V této uživatelské příručce a na tomto výrobku jsou použity následující symboly:

Přečtěte si uživatelskou příručku.

Upozorňuje na riziko zranění osob, ztráty života nebo poškození zařízení, nebudou-li dodržovány pokyny uvedené v tomto návodu.

Nebezpečí úrazu elektrickým proudem.

Elektronická regulace otáček.

Používejte ochranné brýle. Používejte ochranu sluchu.

Používejte masku proti prachu.

Stroj třídy II – Dvojitá izolace – Nemusí být použit uzemňovací vodič.

Tento výrobek je vyroben v souladu s platnými bezpečnostními normami, které jsou uvedeny ve směrnicích EU.

ZÁKLADNÍ BEZPEČNOSTNÍ VÝSTRAHY PRO ELEKTRICKÉ NÁŘADÍ

VAROVÁNÍ! Přečtěte si všechny bezpečnostní výstrahy a všechny pokyny. Nebudete-li dodržovat tyto bezpečnostní výstrahy a pokyny, může dojít k úrazu elektrickým proudem, k vzniku požáru nebo k způsobení vážného zranění.

Uschovejte všechny bezpečnostní výstrahy a pokyny pro budoucí použití.

Termín elektrické nářadí v těchto varováních odkazuje na elektrické nářadí napájené z elektrické sítě (s napájecím kabelem) nebo z akumulátoru (bez napájecího kabelu).

1) Bezpečnost pracovního prostoru
a) Udržujte čistotu na pracovišti a zajistěte jeho řádné osvětlení. Neuklizená nebo tmavá místa přivolávají nehody.
b) Nepoužívejte elektrická nářadí ve výbušných prostředích, jako jsou místa, kde se vyskytují hořlavé kapaliny, plyny nebo prašné látky. V elektrickém nářadí dochází k jiskření, které může způsobit vznícení prachu nebo výparů.
c) Při práci s tímto elektrickým nářadím udržujte děti a okolo stojící osoby v bezpečné vzdálenosti. Rozptylování může způsobit ztrátu kontroly nad nářadím.

2) Elektrická bezpečnost

a) Zástrčka napájecího kabelu nářadí musí odpovídat zásuvce. Zástrčku nikdy žádným způsobem neupravujte. Nepoužívejte u uzemněného elektrického nářadí žádné adaptérá zástrček. Neupravené zástrčky a odpovídající zásuvky budou snižovat riziko úrazu elektrickým proudem.
b) Vyvarujte se kontaktu těla s uzemněnými povrchy, jako jsou potrubí, radiátory, trouby a ledničky. Dojde-i k uzemnění vašeho těla, hrozí zvýšené riziko způsobení úrazu elektrickým proudem.
c) Nevystavujte elektrické nářadí dešti ani vlhkému prostředí. Dostane-li se do elektrického nářadí voda, zvýší se riziko úrazu elektrickým proudem.
d) Nezacházejte špatně s napájecím kabelem. Nikdy nepoužívejte napájecí kabel pro prénášení nebo tahání elektrického nářadí a netahejte za tento kabel pri odpojování zástrčky od zásuvky. Dbejte na to, aby tento kabel nepřecházel pres horké a mastné povrchy nebo pres ostré hrany, a aby se nedostal do kontaktu s pohybujícími se díly. Poškozené nebo zamotané kabely zvyšují riziko úrazu elektrickým proudem.
e) Používáte-li elektrické nářadí venku, používejte prodlužovací kabel vhodný pro venkovní použití. Použití prodlužovacího kabelu pro venkovní použití snižuje riziko úrazu elektrickým proudem.
f) Musíte-li používat toto elektrické nářadí ve vlhkém prostředí, používejte v elektrickém obvodu proudový chránič (RCD). Použití proudového chrániče (RCD) snižuje riziko úrazu elektrickým proudem.

3) Bezpečnost osob
a) Při práci s tímto elektrickým nářadím bud'te stále pozorní, sledujte, co provádíte a použí-vejte zdravý rozum. Nepoužívejte elektrické nářadí, jste-li unaveni nebo jste-li pod vlivem drog, alkoholu nebo léků. Nepozornost při práci s elektrickým nářadím může vést k velmi nebezpečným zraněním.
b) Vždy používejte osobní ochranné prostředky. Vždy používejte ochranu zraku. Ochranné prostředky, jako jsou maska proti prachu, neklouzavá pracovní ochranná obuv, pevná přilba nebo chrániče sluchu, které jsou používány v příslušných podmínkách, zmenšují riziko způsobení zranění osob.
c) Zabraňte náhodnému spuštění nářadí. Před připojením elektrického nářadí k napájecímu zdroji nebo před vložením akumulátoru do nářadí, před zvednutím nářadí nebo před jeho přenášením se ujistěte, zda je spínač nářadí v poloze vypnuto. Přenášení elektrického nářadí s prstem na spouštěcím spínači nebo připojení elektrického nářadí k zdroji elektrické energie, je-li spouštěcí spínač v poloze zapnuto, zvyšuje pravděpodobnost vzniku nehod.
d) Před zapnutím elektrického nářadí vždy odstraňte všechny klíče a seřizovací přípravky. Klíče nebo seřizovací přípravky ponechané na rotující části elektrického nářadí mohou způsobit zranění osob.
e) Nepřeceňujte své síly. Vždy udržujte správný postoj a rovnováhu. Tak si zachováte lepší kontrolu nad nářadím v neočekávaných situacích.
f) Vhodně se oblékejte. Nenoste volný oděv nebo šperky. Udržujte vlasy, oblečení a rukavice v bezpečné vzdálenosti od všech pohyblivých částí. Volný oděv, šperky nebo dlouhé vlasy mohou být zachyceny pohybujícími se díly.
g) Jsou-li zařízení vybavena adaptérem pro připojení odsávacího systému, ujistěte se, zda je odsávací zařízení správně připojeno a zda správně vykonává svou práci. Použití odsávání prachu může snížit rizika spojená s prací v prašném prostředí.
h) Nedovolte, aby jistota získaná častým používáním nářadí vedla ke snížení vaší po-zornosti a ignorování zásad bezpečné práce s nářadím. Chvilková nepozornost může během zlomku sekundy způsobit vážné zranění.

4) Použití elektrického nářadí a jeho údržba
a) Nepřetěžujte elektrické nářadí. Používejte pro prováděnou práci správné elektrické nářadí. Správné elektrické nářadí provede práci lépe a bezpečněji, je-li použito pro práce, pro které je určeno.
b) Nepoužívejte elektrické nářadí, nepracuje-li správně jeho spouštěcí spínač. Nemůžete-li elektrické nářadí ovládat pomocí spouštěcího spínače, takové nářadí je velmi nebezpečné a musí být opraveno.
c) Pred prováděním jakéhokoliv seřízení, pred výměnou příslušenství nebo pred uložením odpojte napájecí kabel nářadí od napájecího zdroje nebo z nářadí vyjměte akumulátor. Tato preventivní bezpečnostní opatření snižují riziko náhodného spuštění elektrického nářadí.
d) Uložte nepoužívané elektrické nářadí mimo dosah dětí a nedovolte osobám, které nejsou obeznámeny s tímto nářadím nebo s těmito pokyny, aby toto elektrické nářadí používaly. Elektrické nářadí je v rukách neproškolených osob nebezpečné.
e) Provádějte údržbu elektrického nářadí. Zkontrolujte vychýlení nebo zablokování pohyblivých částí, poškození dílů a stavy nářadí, které by mohly mít vliv na správnou funkci nářadí. Je-li elektrické nářadí poškozeno, před použitím zajistěte jeho opravu. Mnoho nehod bývá způsobeno nedostatečnou údržbou elektrického nářadí.
f) Udržujte ostré a čisté řezné nástroje. U správně udržovaných řezných nástrojů s ostrými řeznými břity je menší pravděpodobnost jejich zablokování a lépe se s nimi pracuje.
g) Používejte elektrické nářadí, příslušenství, pracovní nástroje atd., podle těchto pokynů a berte v úvahu pracovní podmínky a práci, která bude prováděna. Použití elektrického nářadí pro operace, pro které není určeno, může vést k nebezpečným situacím.
h) Dbejte na to, aby byly rukojeti a úchopné povrchy suché, čisté a zbavené olejů a maziv. Kluzké rukojeti a úchopné plochy neumožňují bezpečnou manipulaci a ovládání nářadí v neočekávaných situacích.
5) Použití a údržba akumulátorového nářadí
a) K nabíjení používejte výhradně nabíječku předepsanou výrobcem. Nabíječka vhodná pro jeden typ akumulátoru může způsobit požár při vložení jiného, nevhodného typu.

b) Používejte elektrické nářadí pouze s předepsanými akumulátory. Použití jiných typů akumulátoru může způsobit požár nebo zranění.
c) Není-li akumulátor používán, uložte jej mimo dosah kovových předmětů, jako jsou kancelářské sponky, mince, klíče, hřebíky, šroubky nebo jiné malé kovové předměty, které mohou způsobit zkratování jeho kontaktů. Zkratování kontaktů akumulátoru může způsobit popáleniny nebo požár.
d) V nevhodných podmínkách může z akumulátoru unikat kapalina. Vyvarujte se kontaktu s touto kapalinou. Dojde-li k náhodnému kontaktu s touto kapalinou, zasažené místo omyjte vodou. Dostane-li se kapalina do očí, ihned si je vypláchněte vodou a vyhledejte lékařskou pomoc. Unikající kapalina z akumulátoru může způsobit podráždění pokožky nebo popáleniny.
e) Nepoužívejte poškozený nebo upravený akumulátor či nářadí. Poškozené nebo upravené akumulátory se mohou chovat nepředvídatelně, což může způsobit požár, výbuch nebo nebezpečí zranění.
f) Nevystavujte akumulátor nebo nářadí ohni ani nadměrným teplotám. Vystavení účinkům ohně nebo teplot nad 130 °C může způsobit výbuch. POZNÁMKA Teplota „130 °C“ odpovídá teplotě „265 °F“.
g) Dodržujte všechny pokyny pro nabíjení a nenabíjejte akumulátor ani nářadí mimo teplotní rozsah předepsaný v těchto pokynech. Ne-správné nabíjení nebo nabíjení při teplotě mimo předepsaný rozsah může poškodit akumulátor a zvýšit nebezpečí vzniku požáru.
6) Servis
a) Sveřte opravu svého elektrického nářadí pouze osobě s příslušnou kvalifikací, která bude používat výhradně originální náhradní díly. Tím zajistíte bezpečný provoz tohoto elektrického nářadí.
b) Nikdy neopravujte poškozené akumulátorové moduly. Opravy akumulátorů smí provádět výhradně výrobce nebo technik autorizovaného servisu.

DOPLŇKOVÉ BEZPEČNOSTNÍ POKYNY

• Pevně dotáhněte míchací metlu a nezapomeňte odstranit klíč, než stroj spustíte.
• Nepoužívejte elektrické nářadí na výbušné materiály (např. snadno vznětlivá rozpouštědla).

Elektrické nářadí produkuje jiskry, které by mohly zapálit vznikající výpary.

• V případě, že elektrické nářadí spadne do míchaného materiálu, okamžitě vytáhněte zástrčku ze zásuvky a nechejte si elektrické nářadí zkontrolovat v servisu. Materiál, který se dostal do elektrického nářadí, mohl způsobit poškození, které by mohlo vést k úrazu elektrickým proudem.
• Při práci držte stroj pevně oběma rukama za izolované úchopné plochy a vždy udržujte správný postoj a rovnováhu. Stroj se bezpečněji ovládá oběma rukama. Ztráta kontroly může způsobit zranění osob.
• Při provádění prací, během nichž se může pracovní nástroj dostat do kontaktu se skrytým elektrickým vedením nebo s vlastním napájecím kabelem, držte elektrické nářadí pouze za izolovaná místa určená pro úchop. Pracovní příslušenství, které se dostane do kontaktu s „živým“ elektrickým vodičem, může způsobit, že nechráněné kovové části nářadí budou také „živé“, což by mohlo vést k úrazu obsluhy elektrickým proudem.
• Okamžitě vypněte elektrické nářadí, pokud se vložený nástroj zablokuje. Budťe připraveni na velkou momentovou reakci, která může způsobit zpětný ráz. Vložený nástroj se zablokuje:
• když je elektrické nářadí přetíženo nebo
• když se zaklíní ve zpracovávaném materiálu.
• Nemíchejte potraviny. Elektrické nářadí a jeho příslušenství není určeno ke zpracování potravin.
• Udržujte napájecí kabel v bezpečné vzdálenosti od pracovního prostoru. Napájecí kabel by mohl být zachycen metlou míchadla.
• Použitá nádoba musí být vhodná na míchání a musí bezpečně stát. Nádoba, která není řádně zajištěna, se může nekontrolovaně pohybovat.
• Dohlédněte na to, aby na plášť elektrického nářadí nestříkala žádná tekutina. Tekutina, která se dostala do elektrického nářadí, mohla způsobit jeho poškození, které by mohlo vést k úrazu elektrickým proudem.
• Dodržujte pokyny a varování uvedené v materiálových bezpečnostních listech (MSDS) materiálu, který se má míchat. Materiál, který se má míchat, může být škodlivý.
• V případě přerušení napájení uvolněte odjišťovací tlačítko stisknutím vypínače. Tím zabráníte nechtěnému opětovnému spuštění elektrického nářadí (nebezpečí zranění).
• Nepoužívejte elektrické nářadí ve stojanu.

Elektrická bezpečnost

Vždy zkontrolujte, zda se napájecí napětí sítě shoduje s napájecím napětím na výkonovém štítku.

• Nepoužívejte tento stroj, je-li poškozen jeho napájecí kabel nebo zástrčka.
• Používejte pouze prodlužovací kabely, které jsou vhodné pro příkon tohoto stroje a které mají minimální průřez 1,5 mm². Budete-li používat prodlužovací kabel na cívce, vždy odmotejte celý kabel.

2. INFORMACE O ZAŘÍZENÍ

Zamýšlené použití

Stroj je určen pro míchání práškových stavebních materiálů jako je malta, omítka, lepidla, ale také bezrozpouštědlových barev, laků a podobných látek. Nesprávné použití může nářadí poškodit.

TECHNICKÉ ÚDAJE

Model č. PM503AC
Napětí 230V ~
Kmitočet 50 Hz
Příkon 1200 W
Otáčky naprázdno 240–850/min
Uchycení metly M14
Metla ∅ 120 mm
Hmotnost 4,45 kg
Úroveň akustického tlaku L_PA	85,4 + 3 dB(A)
Úroveň akustického výkonu L_WA	96,4 + 3 dB(A)
Vibrace	2,272 +1,5 m/s ^2

Úroveň vibrací

Deklarovaná úroveň vibrací uvedená v tomto návodu byla měřena v souladu se standardní zkušební metodou předepsanou normou EN60745. Může se používat pro srovnání jednotlivých nářadí mezi se-bou a také při předběžném posouzení vibrací působících při používání nářadí pro uvedené aplikace.

• Použití tohoto nářadí pro jiné aplikace nebo s odlišným nebo špatně udržovaným příslušenstvím může značně zvýšit působení vibrací.
• Doba, kdy je nářadí vypnuto nebo kdy je v cho-du, ale aktuálně nevykonává žádnou práci, může působení vibrací značně zmírnit.

Chraňte se před působením vibrací prováděním řádné údržby tohoto nářadí i jeho příslušenství, udržujte ruce v teple a provádějte práci správným způsobem.

POPIS

Čísla v následujícím textu odkazují na obrázky na straně 2.

1. Vypínač
2. Odjišťovací tlačítko
3. Regulátor otáček
4. Držák nástroje
5. Rukojeť
6. Větrací otvory
7. Hřídel metly
8. Pádlo metly

3. SESTAVENÍ

Sestavení dvoudílné metly (Obr. A)

1. Našroubujte hřídel metly (8) na pádlo metly (9)
2. Důkladně oba díly utáhněte

Výměna metly (Obr. A)

Před sestavením nářadí vždy vypněte a odpojte zástrčku napájecího kabelu od síťové zásuvky.

Používejte pouze metly se specifikovaným průměrem. Vždy používejte metlu vhodnou pro materiál, který chcete míchat. Při použití nevhodné metly může docházet ke zbytečnému přetěžování stroje i vás.

Montáž metly

1. Zašroubujte sestavenou metlu do držáku nástroje (5) po směru hodinových ručiček až na doraz.
2. Pomocí dodaných klíčů utáhněte metlu v držáku nástroje. Postupujte tak, že pomocí jednoho z dodaných klíčů přidržíte držák nástroje (5) a druhým klíčem utáhnete sestavenou metlu.

Demontáž metly

1. Povolte sestavenou metlu dodanými klíči. Postupujte tak, že pomocí jednoho z dodaných klíčů přidržíte držák nástroje (5) a druhým klíčem povolíte sestavenou metlu.
2. Vyšroubujte metlu z držáku nástroje (5) směrem doleva.

4. POUŽITÍ

Zapnutí a vypnutí (obr. A)

Vypínač (1) slouží k zapnutí nářadí a pro nastavení otáček.

• Chcete-li spustit toto nářadí, podržte stisknuté odjišťovací tlačítko (2) a stiskněte vypínač (1).
• Chcete-li nářadí vypnout, uvolněte vypínač (1).

Nastavení otáček (Obr. B)

Požadované otáčky můžete nastavit pomocí regulátoru otáček (3). Otáčky mohou být nastaveny, i když je zařízení v provozu.

• Chcete-li otáčky zvýšit, otáčejte knoflíkem regulátoru otáček (3) po směru hodinových ručiček.
• Chcete-li otáčky snížit, otáčejte knoflíkem regulátoru otáček (3) proti směru hodinových ručiček.

Požadované otáčky závisí na zpracovávaném materiálu a mohou být určeny praktickou zkouškou.

Optimální použití

• Pro materiály s nízkou viskozitou, např. emulzní barvy, laky, lepidlo, spárovací hmoty a cementovou kaši, se pro optimální výsledky doporučuje používat míchací metla s tzv. levotočivou spirálou. Při použití levotočivé spirály se materiál posouvá shora dolů a míchací metla je vytlačována nahoru. Materiály s nízkou viskozitou se mísí způsobem, který minimalizuje rozstřikování, proto se doporučuje používat nízké otáčky.
• Pro materiály s vysokou viskozitou, jako je omítka, beton, cementu, potěr, tmel a epoxidová pryskyřice, se pro optimální výsledky doporučuje používat míchací metlu s pravotočivou spirálou. Při použití pravotočivé spirály se materiál pohybuje zdola nahoru a míchací metla je stahována dolů (zapracovává se do směsi). Materiály s vysokou viskozitou je nezbytné důkladně promíchat, proto se doporučují vysoké otáčky.
• Pro dosažení optimálních výsledků pohybujte elektrickým nářadím při míchání nahoru a dolů.
• Doporučuje se metlu po použití vyčistit, například jejím otáčením v kbelíku naplněném vodou.

5. ÚDRŽBA

Před prováděním jakéhokoli úkonu údržby toto nářadí vždy odpojte od napájecího zdroje.

Pravidelně čistěte kryt zařízení jemným hadříkem, ideálně po každém použití. Ujistěte se, zda nejsou větrací otvory zaneseny prachem nebo jinými nečistotami. Odolnější nečistoty odstraňte pomocí jemného hadříku navlhčeného v mýdlové pěně. Nepoužívejte žádná rozpouštědla, jako jsou benzín, líh, čpavek atd. Takové chemické látky mohou způsobit poškození dílů z umělé hmoty.

OCHRANA ŽIVOTNÍHO PROSTŘEDÍ

Poškozená a likvidovaná elektrická nebo elektronická zařízení musí být odevzdána ve sběrných dvorech, které jsou určeny pro tento účel.

Pouze pro země EU

Nevyhazujte elektrická nářadí do běžného domácího odpadu. Podle evropské směrnice 2012/19/EC týkající se likvidace elektrických a elektronických zařízení a její implementace do vnitrostátního práva, musí být nepoužívaná elektrická nářadí shromažďována odděleně a jejich likvidace musí být provedena tak, aby nedošlo k ohrožení životního prostředí.

ZÁRUKA

Výrobky VONROC jsou vyvíjeny v souladu s poža- davky norem na nejvyšší kvalitu a je zaručeno, že po dobu platné záruky, která začíná běžet dnem původního nákupu, nebudou na těchto výrobcích žádné vady materiálu, ani vady způsobené špatným dílenským zpracováním. Dojde-li během tohoto období k závadě v důsledku vady materiálu nebo dílenského zpracování, kontaktujte přímo firmu VONROC.

Z této záruky jsou vyloučeny následující případy:

• Opravy nebo úpravy tohoto zařízení byly provedeny nebo byly provedeny pokusy o jejich provedení v neautorizovaných servisech;
• Běžné opotřebení;
• Toto zařízení bylo nesprávně použito, nevhodně použito nebo nebyla prováděna jeho správná údržba;

- Byly použity neoriginální náhradní díly.

Výše uvedené představuje jedinou záruku poskytovanou společností, at úž výslovnou nebo předpokládanou. Neexistují žádné další záruky, výslovné ani nebo předpokládané, které přesahují rámec zde uvedeného, včetně předpokládaných záruk prodejnosti a vhodnosti pro určitý účel. VONROC v žádném případě neodpovídá za jakékoliv náhodné nebo následné škody. Opravné prostředky prodejců se omezují výhradně na opravu nebo výměnu nevyhovujících jednotek nebo dílů.

Na tomto výrobku a v tomto návodu mohou být prováděny změny. Technické údaje mohou být změněny bez předchozího upozornění.
