BRUKSANVISNING PM503AC Vonroc

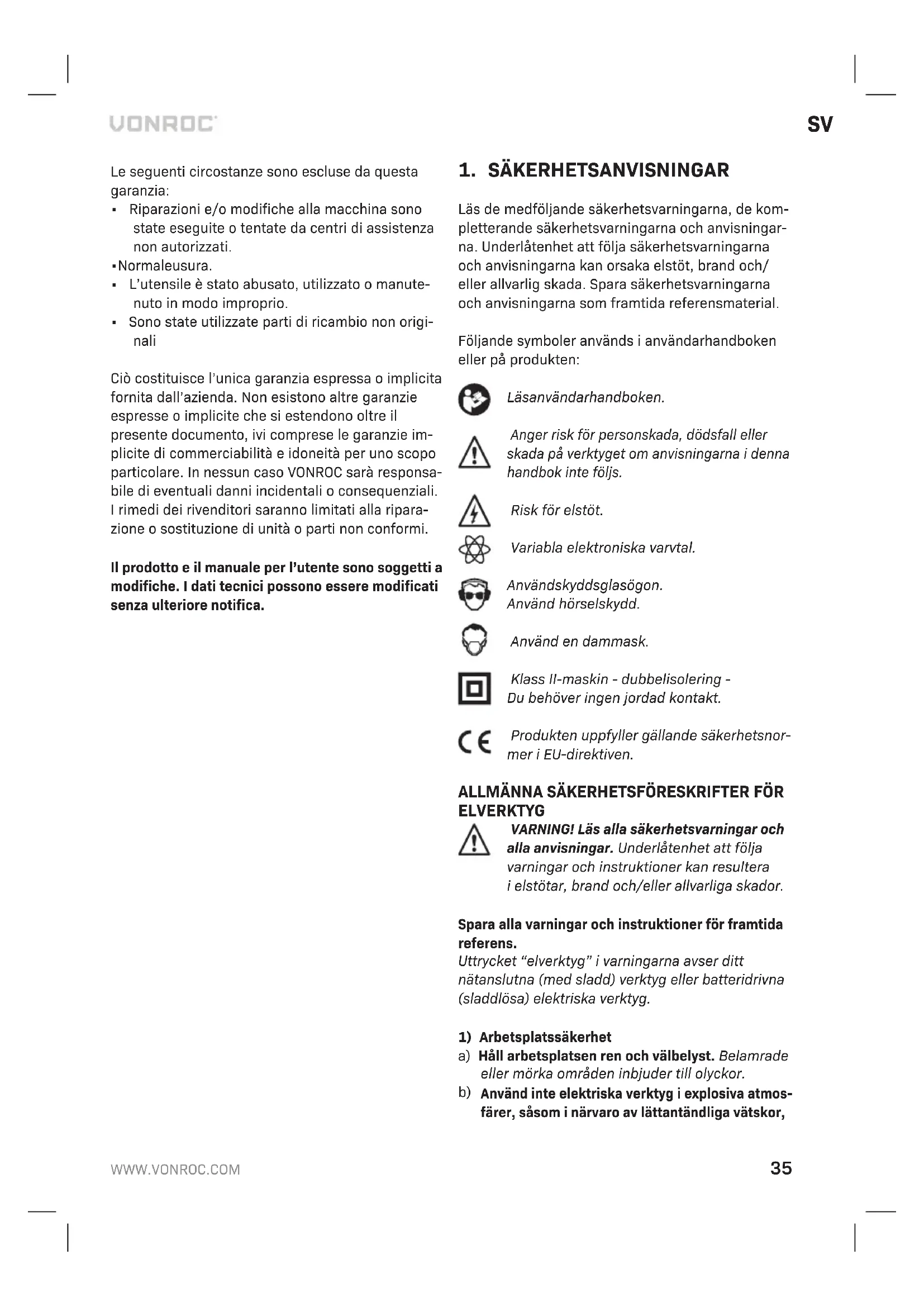

Läs de medföljande säkerhetsvarningarna, de kom- pletterande säkerhetsvarningarna och anvisningar- na. Underlåtenhet att följa säkerhetsvarningarna och anvisningarna kan orsaka elstöt, brand och/ eller allvarlig skada. Spara säkerhetsvarningarna och anvisningarna som framtida referensmaterial. Följande symboler används ianvändarhandboken eller på produkten: Läs användarhandboken. Anger risk för personskada, dödsfall eller skada på verktyget om anvisningarna idenna handbok inte följs. Risk för elstöt. Variabla elektroniska varvtal. Använd skyddsglasögon. Använd hörselskydd. Använd en dammask. Klass II-maskin - dubbelisolering - Du behöver ingen jordad kontakt. Produkten uppfyller gällande säkerhetsnor- mer iEU-direktiven. ALLMÄNNA SÄKERHETSFÖRESKRIFTER FÖR ELVERKTYG VARNING! Läs alla säkerhetsvarningar och alla anvisningar. Underlåtenhet att följa varningar och instruktioner kan resultera ielstötar, brand och/eller allvarliga skador. Spara alla varningar och instruktioner för framtida referens. Uttrycket “elverktyg” ivarningarna avser ditt nätanslutna (med sladd) verktyg eller batteridrivna (sladdlösa) elektriska verktyg.

1) Arbetsplatssäkerhet

a) Håll arbetsplatsen ren och välbelyst. Belamrade eller mörka områden inbjuder till olyckor.

Använd inte elektriska verktyg iexplosiva atmos- färer, såsom inärvaro av lättantändliga vätskor,36

gaser eller damm. Elverktyg skapar gnistor som kan antända damm eller ångor. c) Håll barn och åskådare borta medan du arbetar med ett elverktyg. Om du blir distraherad kan du tappa kontrollen.

a) Verktygets elkontakt måste passa till väggutta- get. Ändra inte kontakten på något sätt. Använd inte adapterkontakter med jordade elverktyg. Omodifierade kontakter och matchande uttag minskar risken för elektrisk stöt. b) Undvik kroppskontakt med jordade ytor såsom rör, värmeelement, spisar och kylskåp. Det finns en ökad risk för elektrisk stöt om din kropp är jordansluten eller jordad. c) Utsätt inte elektriska verktyg för regn eller väta. Vatten som tränger in iett elverktyg ökar risken för elstötar. d) Hantera inte elkabeln felaktigt. Använd aldrig sladden för att bära, dra eller koppla bort elverktyget från uttaget. Håll sladden borta från värme, olja, vassa kanter eller rörliga delar. Skadade eller tilltrasslade sladdar ökar risken för elektrisk stöt. e) När du arbetar med ett elverktyg utomhus, använd en förlängningssladd som passar för utomhusanvändning. Användning av en sladd som passar för utomhusanvändning minskar risken för elektrisk stöt. f) Om arbete med ett elverktyg ien fuktig lokal är oundvikligt, använd ett uttag som är skyddat med jordfelsbrytare. Användning av RCD mins- kar risken för elstötar.

3) Personlig säkerhet

Var uppmärksam, kontrollera vad du gör och använd sunt förnuft när du arbetar med ett elektriskt verktyg. Använd inte ett elverktyg när du är trött eller påverkad av droger, alkohol eller medicinering. Ett ögonblicks ouppmärksamhet under arbetet kan resultera iallvarliga persons- kador. b) Använd personlig skyddsutrustning. Bär alltid ögonskydd. Skyddsutrustning såsom dammfil- terskydd, halksäkra säkerhetsskor, skyddshjälm eller hörselskydd som används för lämpliga förhållanden minskar personskador.

Förebygg oavsiktlig igångsättning. Se till att strömbrytaren är iavstängd position innan anslutning till strömkällan och/eller batte- riet, verktyget lyfts upp eller bärs. Om du bär elverktyg med ditt finger på strömbrytaren eller ansluter ett påkopplat elverktyg till nätströmmen kan en olycka inträffa. d) Avlägsna eventuell justeringsnyckel eller skiftnyckel innan du sätter på elverktyget. En skiftnyckel eller en nyckel som sitter kvar på en roterande del av elverktyget kan resultera ipersonskada. e) Böj dig inte för långt. Bibehåll alltid ordentligt fotfäste och balans. Detta möjliggör bättre kontroll av elverktyget ioväntade situationer. f) Bär lämpliga kläder. Använd inte vida kläder eller smycken. Håll hår, kläder och handskar borta från rörliga delar. Lösa kläder, smycken eller långt hår kan fastna irörliga delar. g) Om enheten är försedd med anslutning av dammutsug och uppsamlingsmöjlighet, se till att dessa är anslutna och används korrekt. Dammupptagning minskar dammrelaterade risker. h) Låt inte erfarenheten som uppnås vid frekvent användning av verktyg låta dig bli för självsäker och ignorera verktygsäkerhetsprinciperna. En oförsiktig handling kan orsaka allvarliga skador under bråkdelen av en sekund

4) Användning och skötsel av elverktyg

a) Tvinga inte elverktyget. Använd rätt slags elektriska verktyg för ditt arbete. Rätt elverktyg gör arbetet bättre och säkrare vid den hastighet som det har konstruerats för. b) Använd inte elverktyget om strömbrytaren inte sätter på och stänger av det. Ett elverktyg som inte kan kontrolleras med strömbrytaren är farligt och måste repareras. c) Dra ur kontakten från strömkällan och/eller batteriet från elverktyget innan du gör några justeringar, byter tillbehör eller lägger undan elverktyget för förvaring. Sådana förebyggande säkerhetsåtgärder minskar risken att oavsiktligt starta elverktyget. d) Förvara elverktyg oåtkomliga för barn och låt inte personer som är obekanta med verktyget eller dessa instruktioner använda verktyget. Elektriska verktyg är farliga ihänderna på oer- farna användare. e) Underhåll elektriska verktyg. Kontrollera för feljustering eller om rörliga delar har fast- nat, bristning hos delar och andra eventuella förhållanden som kan komma att påverkaSV

elverktygets funktion. Om det är skadat, se till att elverktyget blir reparerat före användning. Många olyckor orsakas av dåligt underhållna elektriska verktyg. f) Håll kapverktyg vassa och rena. Korrekt under- hållna kapverktyg med vassa kanter är mindre troliga att kärva och lättare att kontrollera. g) Använd elverktyget, dess tillbehör och verktyg ienlighet med dessa instruktioner och under beaktande av arbetsförhållandena och det arbete som ska utföras. Användningen av el- verktyget för andra verksamheter än de som det är avsett för skulle kunna resultera ien farlig situation. h) Se till att handtagen är torra, rena och fria från olja och fett. Hala handtag och greppytor tillåter inte säker hantering och kontroll av verktyget ioväntade situationer.

5) Användning och skötsel av batteridrivna verk-

tyg a) Ladda endast med den laddare som är speci- ficerad av tillverkaren. En laddare som passar till en typ av batteri kan ge upphov till brandfara när den används tillsammans med ett annat batteri. b) Använd elverktygen enbart med det därtill avsedda batteriet. Användning av andra batteri kan ge upphov till skaderisk och eldsvåda. c) När batteriet inte används, håll det borta från andra metallföremål, såsom gem, mynt, nyck- lar, spikar, skruvar eller andra små metallföre- mål som kan skapa en förbindelse från ena po- len till den andra. Kortslutning av batteripolerna kan ge upphov till brännskador eller eldsvåda. d) Vid felaktig hantering kan vätska komma ut från batteriet, undvik kontakt med denna. Spola med vatten vid oavsiktlig kontakt. Sök läkar- hjälp om vätskan kommer ikontakt med ögon. Vätska som kommer ut från batteriet kan orsaka irritation eller brännskada. e) Använd inte batterier eller verktyg som är skadade eller modifierade. Skadade eller modifierade batterier kan uppvisa oförutsägbart beteende som kan leda till brand, explosion eller risk för skada. f) Utsätt inte batteri eller verktyg för eld eller överdriven temperatur. Exponering för brand eller temperatur över 130 °C kan orsaka explo- sion. OBS! Temperaturen “130 °C” kan ersättas med temperaturen ”265 °F”. g) Följ alla laddningsanvisningar och ladda inte batteriet eller verktyget utanför det tempera- turområde som anges iinstruktionerna. Om du laddar batteriet felaktigt eller vid temperaturer utanför det angivna området kan det skada batteriet och öka risken för brand.

a) Se till att ditt elverktyg får service av en kvalifi- cerad reparatör, som endast använder identiska ersättningsdelar. Detta säkerställer att elverkty- gets säkerhet upprätthålls.

Utför aldrig service på skadade batterier. Service av batteri ska endast utföras av tillverkaren eller auktoriserade serviceleverantörer.

YTTERLIGARE SÄKERHETSANVISNINGAR

• Dra åt blandarpaddeln ordentligt och avlägsna nyckeln innan du startar maskinen.

• Använd inte elverktyg för explosiva ämnen (t.ex. lättantändliga lösningsmedel). Elverktyg producerar gnistor som kan antända ångor.

Om elverktyget faller ned imaterialet som ska blandas, koppla ur verktyget omedelbart och låt kontrollera elverktyget av en servicerepresen- tant. Vätska som tränger in iverktyget kan orsaka skador och leda till elektriska stötar.

Håll maskinen hårt med båda händerna vid de isolerade greppytorna medan du arbetar och håll alltid fötterna stadigt och rätt balans. Maskinen styrs säkrare med båda händerna. Förlorad kont- roll kan orsaka personskada.

Håll endast elverktyget ide isolerade greppsy- torna när du utför arbete där skärtillbehör kan komma ikontakt med dolda ledningar eller den egna sladden. Tillbehör som kommer ikontakt med en strömförande ledning kan göra att expo- nerade metalldelar hos elverktyget blir ström- förande och kan ge användaren en elstöt.

• Stäng av elverktyget omedelbart när verktyget kilas fast. Var beredd på att högt reaktions- vridmoment vridmoment kan orsaka rekyler. Verktyget kilas fast när: - elverktyget är utsatt för överbelastning eller - det fastnar iarbetsstycket.

Blanda inte livsmedel. Elverktyg och tillbehör

inte avsedda för att hantera mat.

• Håll sladden borta från arbetsområdet. Sladden kan fastna iomrörningsvispen.

Blandningsbehållaren måste passa för blandning och stå säkert. En behållare som inte är ordent-38

ligt fastsatt kan röra sig okontrollerat.

• Se till att inga vätskor stänger mot elverktygets hölje. Vätska som tränger in iverktyget kan orsaka skador och leda till elektriska stötar.

Följ anvisningarna och varningarna iMaterialsä- kerhetsdatabladet (MSDS) för materialet som ska blandas. Material som ska blandas kan vara skadliga.

• Ihändelse av ett strömavbrott, släpp låsknap- pen genom att trycka på strömbrytaren. Detta förhindrar att elverktyget startas om oavsiktligt (risk för skador).

• Använd inte elverktyget iett stativ. Elsäkerhet Kontrollera alltid så att spänningen på nätet motsvarar den spänning som finns angiven på märkplåten.

• Använd inte maskinen om nätkabeln eller nät- kontakten är skadad.

• Använd endast förlängningskablar som är läm- pliga för maskinens effekt med en minsta tjock- lek på 1,5 mm

. Om du använder en kabelvinda, rulla alltid ut kabeln helt.

2. MASKININFORMATION

Avsedd användning Maskinen är avsedd för blandning av pulverise- rat byggmaterial som murbruk, gips, lim, samt lösningsmedelsfri färg, lack och liknande ämnen. Felaktig användning kan skada verktyget. TEKNISKA SPECIFIKATIONER Modell-nr PM503AC Spänning 230 V~Frekvens 50HzIneffekt 1200 WVarvtal utan belastning 240-850/min Verktygsfäste M14Visp Ø 120 mmVikt 4,45 kgLjudtrycknivå L 85,4 + 3 dB(A)Ljudeffektnivå L 96,4 + 3 dB(A)Vibration 2,272 +1,5 m/s

Vibrationsnivå Vibrationsutsläppsnivån som anges idenna bruksanvisning har uppmätts ienlighet med ett standardiserat test iEN 60745, som kan användas för att jämföra verktyg med varandra och som en preliminär bedömning av exponering för vibrationer när du använder verktyget för angivna arbeten.

• Användning av verktyget för andra tillämpningar, eller med olika eller dåligt underhållna tillbehör kan avsevärt öka exponeringsnivån.

• De gånger då verktyget stängs av eller är på men egentligen inte används kan minska expo- neringsnivån betydligt. Skydda dig mot effekterna av vibrationer genom att underhålla verktyget och dess tillbehör, hålla händer- na varma och organisera ditt arbetsmönster. BESKRIVNING Siffrorna itexten hänvisar till diagrammen på sidan

7. Ventilationsöppningar

Montering av tvådelad visp (fig. A)

1. Skruva vispaxeln (8) på visppaddeln (9)

2. Dra åt båda delarna ordentligt

Byte av visp (fig. A) Stäng alltid av maskinen och ta ut strömkontakten från strömkällan innan montering. Använd endast vispar ienlighet med angiven dia- meter. Använd alltid en visp som passar materialet som ska blandas/röras. Användning av olämplig mixerstav kan onödigt överbelasta både maskinen och dig själv. Montering av visp

Skruva in den monterade vispen iverktygshålla- ren (5) medurs iså stor utsträckning som möjligt.SV

2. Dra åt vispen iverktygshållaren med hjälp av de

medföljande nycklarna. För att göra det, håll in verktygshållaren (5) med en av de medföljande nycklarna, och använd den andra nyckeln för att dra åt den monterade vispen. Borttagning av vispen

1. Lossa monterad visp med hjälp av de med-

följande nycklarna. För att göra det, håll in verktygshållaren (5) med en av de medföljande nycklarna, och använd den andra nyckeln för att lossa den monterade vispen.

2. Skruva lossa vispen från verktygshållaren (5)

Igångsättning och avstängning (bild A) Växelbrytaren (1) används för aktivering av maski- nen och justering av hastigheten.

• För att starta maskinen, håll in låsknappen (2) och tryck på strömbrytaren (1).

Släpp strömbrytaren (1) för att stoppa maskinen. Hastighetsjustering (bild B) Den önskade hastigheten kan ställas in genom att använda hastighetsinställningsratten (3). Även under körningen kan rotationshastigheten justeras.

För att öka hastigheten, vrid hastighetsinställ- ningsratten (3) medurs.

För att minska hastigheten, vrid hastighetsinställ- ningsratten (3) moturs. Den hastighet som krävs beror på materialet och kan avgöras genom praktiskt test. Optimal användning

• För material med låg viskositet, t.ex. emulsi- onsfärg, lack, lim, injekteringsblandning och cementslam rekommenderas en omrörare med en så kallad vänsterspiral för optimal använd- ning. Med en vänsterspiral flyttas materialet uppifrån och ner och omrörarens visp trycks uppåt. Material med låg viskositet blandas på ett sätt som minimera stänk, så låg hastighet rekommenderas.

• För material med hög viskositet, t.ex. gips, betong, cement, golvbeläggning, fyllmedel och epoxiharts rekommenderas en omrörare med en så kallad högerspiral för optimal användning. Med en högerspiral flyttas materialet nerifrån och upp och omrörarens visp trycks nedåt (arbetar in iblandningen). Material med hög viskositet ska blandas noga, så hög hastighet rekommenderas.

• För bästa resultat, rör elverktyget upp och ner under blandningsprocessen.

• Det rekommenderas att vispen rengörs efter användning, till exempel genom att köra vispen ien hink fylld med vatten.

Dra alltid ut maskinens kontakt från eluttaget innan du utför något underhålls- arbete. Rengör maskinens hus regelbundet med en mjuk trasa, helst efter varje gång du använder maskinen. Se till att ventilationsöppningarna är fria från damm och smuts. Ta bort mycket ihållande smuts med en mjuk trasa fuktad med tvållösning. Använd inte lösningsmedel som bensin, alkohol, ammoniak osv. Sådana kemikalier skadar de syntetiska komponen- terna. MILJÖ Felaktig och/eller kasserad elektrisk eller elektronisk utrustning måste lämnas in på lämpliga återvinningsstationer. Endast för EU-länder Kassera inte elverktyg ihushållsavfall. Enligt den europeiska riktlinjen 2012/19/EC om kasserad elek- trisk och elektronisk utrustning och dess tillämpning inationell rätt måste elverktyg som inte längre är användbara samlas in separat och kasseras på ett miljövänligt sätt. GARANTI VONROC-produkter är utvecklade enligt högsta kvalitetsstandard och garanteras fria från defekter ibåde material och utförande under den period som lagen föreskriver från och med inköpsdatumet. Om produkten skulle utveckla fel under denna peri- od på grund av defekt material och/eller utförande, kontakta då VONROC direkt.40

Följande omständigheter är undantagna från denna garanti:

• Reparationer och/eller ändringar har gjorts eller försökts utföras på maskinen av obehöriga servicecenter;

• Verktyget har missbrukats, använts på fel sätt eller underhållits felaktigt;

• Reservdelar som inte är original har använts. Detta utgör den enda garantin som företaget ger antingen uttryckt eller underförstått. Det finns inga andra garantier uttryckta eller underförstådda som sträcker sig bortom detta, inklusive de underförståd- da garantierna för säljbarhet och lämplighet för ett visst syfte. Under inga omständigheter ska VONROC hållas ansvarigt för indirekta skador eller följds- kador. Återförsäljarnas åtgärder ska begränsas till reparation eller byte av enheter eller delar som inte uppfyller kraven. Produkten och användarhandboken kan ändras. Specifikationerna kan ändras utan förvarning.
