INSTRUKCJA OBSŁUGI PM503AC Vonroc

PL Tłumaczenie instrukcji oryginalnej 45

RO Traducere a instructiunilor originale 51

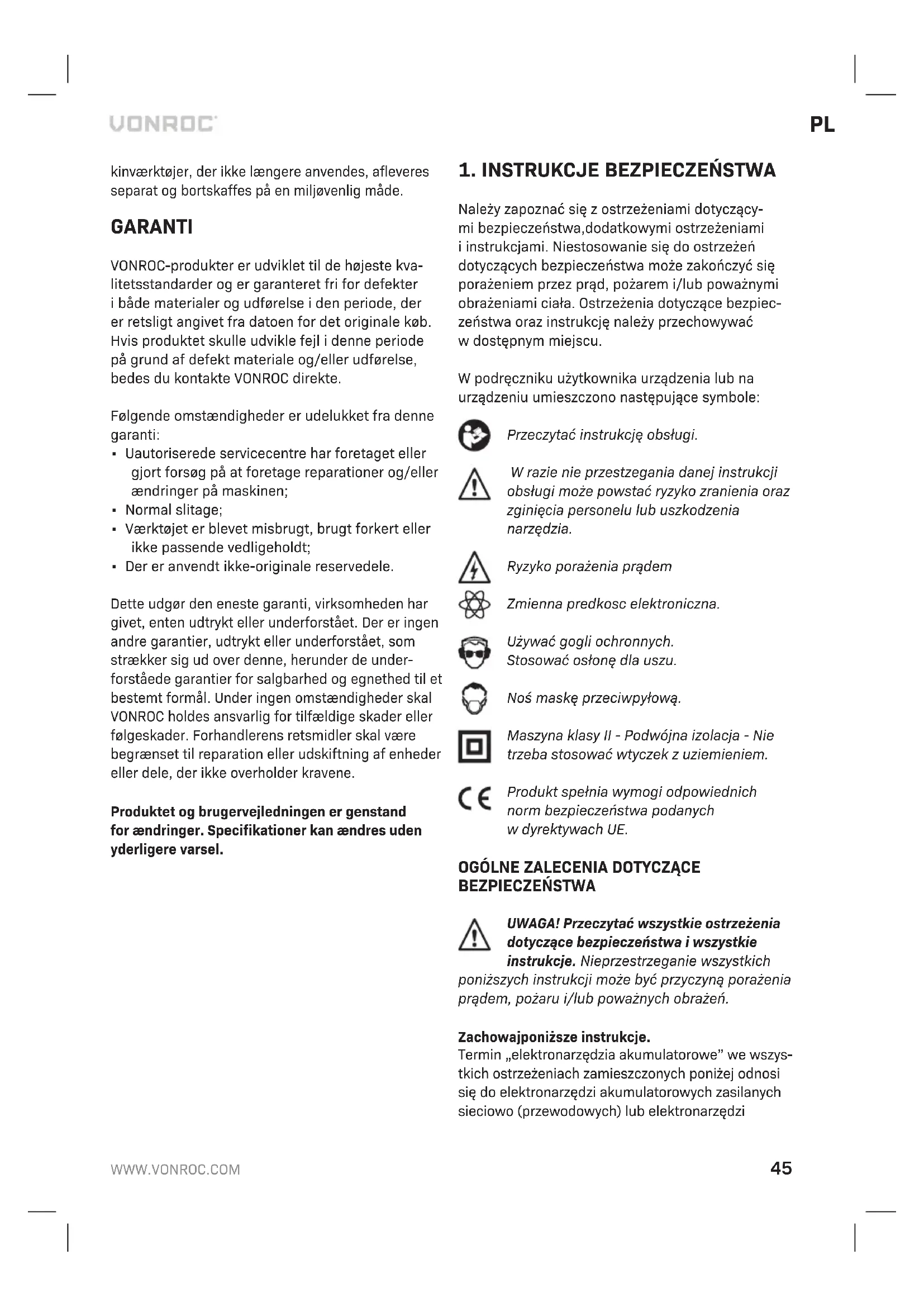

Należy zapoznać się z ostrzeżeniami dotyczącymi bezpieczeństwa, dodatkowymi ostrzeżeniami i instrukcjami. Niestosowanie się do ostrzeżeń dotyczących bezpieczeństwa może zakończyć się porażeniem przez prąd, pożarem i/lub poważnymi obrażeniami ciała. Ostrzeżenia dotyczące bezpieczeństwa oraz instrukcję należy przechowywać w dostępnym miejscu.

W podręczniku użytkownika urządzenia lub na urządzeniu umieszczono następujące symbole:

Przeczytać instrukcję obsługi.

W razie nie przestzegania danej instrukcji obsługi może powstać ryzyko zranienia oraz zginięcia personelu lub uszkodzenia narzędzia.

Ryzyko porażenia prądem

Zmienna predkosc elektroniczna.

Używać gogli ochronnych. Stosować osłonę dla uszu.

Noś maskę przeciwpyłową.

Maszyna klasy II - Podwójna izolacja - Nie trzeba stosować wtyczek z uziemieniem.

Produkt spełnia wymogi odpowiednich norm bezpieczeństwa podanych w dyrektywach UE.

OGÓLNE ZALECENIA DOTYCZĄCE BEZPIECZEŃSTWA

UWAGA! Przeczytać wszystkie ostrzeżenia dotyczące bezpieczeństwa i wszystkie instrukcje. Nieprzestrzeganie wszystkich poniższych instrukcji może być przyczyną porażenia prądem, pożaru i/lub poważnych obrażeń.

Zachowajponiższe instrukcje.

Termin „elektronarzędzia akumulatorowe” we wszystkich ostrzeżeniach zamieszczonych poniżej odnosi się do elektronarzędzi akumulatorowych zasilanych sieciowo (przewodowych) lub elektronarzędzi

akumulatorowych działających na baterie (bezprzewodowych).

1) Obszarroboczy

a) Obszar roboczy należy utrzymywać w czystości. Powinien on być dobrze oświetlony. Nieład i złę oświetlenie mogą z łatwością doprowadzić do wypadku.
b) Nie korzystaj z elektronarzędzi akumulatorowych w warunkach, w których łatwo może dojść do wybuchu, np. w obecności łatwopalnych cieczy, gazów lub pyłu. Podczas pracy elektronarzędzi akumulatorowych powstają iskry, które mogą doprowadzić do zapłonu pyłu lub oparów.
c) Dzieci i inne osoby postronne powinny pozostać w bezpiecznej odległości od pracującego urządzenia. Rozproszenie uwagi może spowodować utratę kontroli nad urządzeniem.
2) Bezpieczeństwo związane z elektrycznością
a) Wtyczki elektronarzędzi akumulatorowych muszą być odpowiednie do danego gniazda. Pod żadnym pozorem nie należy modyfiko-wać wtyczki w jakikołwiek sposób. Nie należy używać adapterów, które uziemiają elektronarzędzia akumulatorowe. Stosowanie wtyczek nie poddanych modyfikacjom oraz odpowiednich gniazd zmniejsza ryzyko porażenia prądem.
b) Należy unikać bezpośredniego kontaktu fizycznego z powierzchniami uziemionymi, takimi jak rury, grzejniki, kuchenki, lodówki. Ryzyko porażenia prądem jest większe, jeśli ciało osoby obsługującej urządzenie jest uziemione.
c) Nie należy wystawiać elektronarzędzi akumulatorowych na działanie deszczu lub wilgoci. Dostanie się wody do wnętrza elektronarzędzia akumulatorowego zwiększy ryzyko porażenia prądem.
d) Nie należy używać przewodu w niewłaści- wy sposób. Pod żadnym pozorem nie należy wykorzystywać przewodu do przenoszenia lub ciągnięcia elektronarzędzia akumulatorowego, ani do jego odłączania od sieci. Przewodu nie należy wystawiać na działanie ciepła, smarów. Powinien on znajdować się w bezpiecznej odległości od ostrych krawędzi i części ruchomych. Przewody uszkodzone lub popłatane zwiększają ryzyko porażenia prądem.
e) Podczas korzystania z elektronarzędzia akumulatorowego na wolnym powietrzu, należy używać przewodu przedłużacza przystosowanego

do użytku na zewnątrz. Używanie przewodu nadającego się do użytku na wolnym powietrzu zmniejsza ryzyko porażenia prądem.

f) Jeśli obsługa elektronarzędzia w wilgotnym miejscu jest nieunikniona, użyć zasilania wyposażonego w wyłącznik różnicowo-prądowy. Użycie wyłącznika różnicowo-prądowego zmniejsza ryzyko porażenia prądem.
3) Bezpieczeństwo osoby obsługującej urządzenie
a) Przez cały czas należy mieć się na baczności, uważać na to, co się robi, a w czasie obsługi elektronarzędzia akumulatorowego postępować mając na uwadze zdrowy rozsadek. Urządzenia nie powinny obsługiwać osoby zmęczone lub będące pod wpływem narkotyków, alkoholu lub leków. Chwila nieuwagi w czasie obsługi elektronarzędzi akumulatorowych może być przyczyną powstania poważnych obrażeń ciała.
b) Należy korzystać ze sprzętu ochronnego oraz zawsze nosić okulary ochronne. Sprzęt ochronny, jak na przykład maska przeciwpyłowa, antypoślizgowe obuwie ochronne, kask lub słuchawki ochronne używany we właściwych sytuacjach pozwoli na zmniejszenie ryzyka obrażeń ciała.
c) Unikać niezamierzonego uruchomienia. Przed podłączeniem urządzenia do sieci, zawsze sprawdzić, czy przełącznik znajduje się w pozycji „wyłączony”. Przenoszenie elektronarzędzi z palcem na przełączniku lub włączonych elektronarzędzi z przełącznikiem w położeniu włączenia jest bardzo niebezpieczne i może powodować wypadki.
d) Przed włączeniem elektronarzędzia akumulatorowego należy usunąć z niego wszystkie klucze nastawcze lub maszynowe. Pozostawienie klucza zamocowanego na jednej z części obrotowych urządzenia może spowodować powstanie obrażeń ciała.
e) Nie należy sięgać ponad urządzeniem. Przez cały czas należy zachować odpowiednią równowagę i zapewnić odpowiednie oparcie dla stóp. Pozwoli to na lepsze kontrolowanie urządzenia w nieoczekiwanych sytuacjach.
f) Należy nosić odpowiednie ubranie. Do pracy z urządzeniem nie wkładać luźnych ubrań ani biżuterii. Włosy, ubranie i rękawiczki trzymać z dala od części ruchomych. Luźne części ubrania, biżuteria lub długie włosy mogą zostać wciągnięte przez części ruchome.

g) Jeśli w urządzeniu przewidziano elementy służące do odprowadzania i zbierania pyłu, należy sprawdzić, czy są podłączone, i czy działają we właściwy sposób. Korzystanie z tego typu elementów pozwala ograniczyć ryzyko związane z wydzielaniem pyłu podczas pracy urządzenia.
h) Nie zezwalać na to, aby rutyna związana z częstym korzystaniem z narzędzi powodowała nadmierną pewność siebie i ignorowanie zasad bezpiecznego korzystania z narzędzi. Nieodpowiedzialne działanie może spowodować poważne obrażenia ciała w ułamku sekundy.

4) Obsługa i konserwacja elektronarzędzi akumulatorowych

a) Urządzenia nie należy przeciązać. Należy korzystać z narzędzia odpowiedniego do danego typu pracy. Odpowiednio dobrane urządzenie pozwoli na lepsze i bezpieczniejsze wykonanie pracy, we właściwym dla urządzenia tempie.

b) Z elektronarzędzia akumulatorowego nie należy korzystać, jeśli nie można go włączyć i wyłączyć przy pomocy przełącznika. Urządzenie, którego nie można kontrolować używając przełącznika jest niebezpieczne i powinno być oddane do naprawy.

c) Przed przystąpieniem do regulowania elektronarzędzi akumulatorowych, wymiany akcesoriów lub przygotowywania urządzeń do okresu przechowywania, należy odłączyć wtyczkę od źródła zasi-lania. Tego typu środki ostrożności zmniejszają ryzyko przypadkowego uruchomienia urządzenia.

d) Nieczynne elektronarzędzia akumulatorowe należy przechowywać poza zasięgiem dzieci. Nie należy pozwolić, aby osoby nie znające urządzenia lub niniejszych instrukcji obsługiwały urządzenie. Elektronarzędzia akumulatorowe w rękach niekompetentnych użytkowników stanowią zagrożenie.

e) Elektronarzędzia akumulatorowe należy utrzymywać w dobrym stanie technicznym. Należy sprawdzać, czy części ruchome są właściwie założone, i czy się nie zacinają. Należy również sprawdzać, czy jakieś części nie są uszkodzone oraz sprawdzać wszelkie inne elementy, które mogą wpłynąć na pracę urządzeń. Jeśli urządzenie jest uszkodzone, przed przystąpieniem do jego użytkowania, należy je naprawić. Częstą przyczyną wypadków jest zły stan techniczny urządzeń.

f) Narzędzia służące do cięcia powinny być naostrzone i utrzymywane w czystości. Jeśli narzędzia służące do cięcia, które posiadają ostre krawędzie tnące, są właściwie konserwowane, istnieje

mniejsze prawdopodobieństwo ich zacinania się. Ponadto, łatwiej je kontrolować.

g) Elektronarzędzia akumulatorowego, akcesoriów, nakładek, itp. należy używać zgodnie z niniejszymi instrukcjami oraz w sposób właściwy dla danego rodzaju urządzenia, z u względnieniem warunków pracy oraz jej rodzaju. Używanie urządzenia niezgodnie z przeznaczeniem może prowadzić do powstania sytuacji niebezpiecznych.

h) Uchwyty należy utrzymywać w stanie suchym, czystym i niezabrudzonym olejem lub smarem. Śliskie uchwyty i powierzchnie do chwytania nie pozwalają na bezpieczne obchodzenie się z narzędziem i panowanie nad nim w nieoczekiwanych sytuacjach.

5) Użytkowanie i konserwacja urządzenia zasilanego akumulatorkami

a) Ładować tylko przy użyciu ładowarki określonej przez producenta. Ładowarka przewidziana dla jednego rodzaju akumulatorków stwarza ryzyko pożaru w przypadku użycia jej z innym zestawem akumulatorków.

b) Należy używać jedynie akumulatorków przeznaczonych dla danego urządzenia. Użycie innych akumulatorków stwarza ryzyko wystąpienia obrażeń ciała lub pożaru.

c) Kiedy akumulatorki nie są używane, należy przechowywać je z dala od przedmiotów metalowych, takich jak spinacze do papieru, monety, klucze, gwoździe, śruby lub inne niewielkie przedmioty metalowe, które mogłyby spowodować zwarcie pomiędzy stykami. Zwarcie styków akumulatorka może spowodować pożar.

d) W przypadku przeciążenia z akumulatorka może wycieknąć płyn; nie należy go dotykać. W razie przypadkowego kontaktu przemyć skórę wodą. W przypadku dostania się płynu do oczu należy skontaktować się z lekarzem. Płyn z akumulatorka może powodować podrażnienia lub oparzenia.

e) Nie używać uszkodzonego ani zmodyfikowanego akumulatora lub narzędzia. Uszkodzone lub zmodyfikowane akumulatory mogą działać w sposób nieoczekiwany, co może powodować pożar, wybuch lub ryzyko obrażeń ciała.

f) Nie wystawiać akumulatora ani narzędzia na działanie płomienia lub zbyt wysokiej temperatury. Narażenie na działanie płomienia lub temperatury powyżej 130°C może spowodować wybuch.

g) Przestrzegać wszystkich instrukcji ładowania i nie ładować akumulatora ani narzędzia poza zakresem temperatury podanym w instrukcji. Nieprawidłowe ładowanie lub ładowanie w temperaturze poza podanym zakresem może spowodować uszkodzenie akumulatora i zwiększyć ryzyko pożaru.

6)Serwis

a) Zlecać serwisowanie elektronarzędzie wykwalifikowanemu technikowi stosującymi jedynie części zamienne identyczne z oryginalnymi. Zapewni to zachowanie bezpieczeństwa elektronarzędzia.
b) Nigdy nie serwisować uszkodzonych akumulatorów. Serwisowanie akumulatorów może przeprowadzać wyłącznie producent lub autoryzowany serwis.

DODATKOWE INSTRUKCJE BEZPIECZEŃSTWA

• Mocno dokręcić mieszadło i wyjąć klucz przed uruchomieniem narzędzia.
• Nie używać narzędzia do materiałów wybuchowych (np. łatwopalnych rozpuszczalników). Elektronarzędzia wytwarzają iskry, które mogą spowodować zapłon powstających oparów.
• Jeśli elektronarzędzie wpadnie w mieszany materiał, niezwłocznie odłączyć wtyczkę z gniazdka i zlecić kontrolę narzędzia w autoryzowanym serwisie. Jeśli do wnętrza narzędzia przedostanie się mieszana substancja, może dojść do uszkodzeń i porażenia prądem.

- Mocno trzymać narzędzie oburącz za izolowane powierzchnie do chwytania podczas pracy i zawsze utrzymywać dobre podparcie stóp i odpowiednio wyważoną pozycję. Maszynę pewniej prowadzi się oburącz. Utrata panowania nad narzędziem może powodować obrażenia ciała.

- Trzymać narzędzie za izolowane powierzchnie do chwytania podczas wykonywania prac, podczas których akcesorium może zetknąć się z ukrytym okablowaniem lub przewodem narzędzia. Zetknięcie się akcesorium z przewodem pod napięciem może sprawić, że odsłonięte metalowe części narzędzia również będą pod napięciem i spowodować porażenie operatora prądem.

- Wyłączyć elektronarzędzie niezwłocznie w razie utknięcia akcesorium. Być gotowym na wysoki

moment obrotowy, który może spowodować odrzut narzędzia. Akcesorium narzędziowe utyka:
- w przypadku przeciążenia elektronarzędzia lub
- w wyniku zablokowania akcesorium w obrabi-anym elemencie.
- Nie mieszać żywności. Elektronarzędzia i ich akcesoria nie są przeznaczone do przetwarzania żywności.
- Trzymać kabel zasilający z dala od miejsca pracy. Kabel może się wpłatać w mieszadło.
- Pojemnik do mieszania musi nadawać się do mieszania i stać stabilnie. Niezabezpieczony pojemnik może poruszać się w sposób niekontrolowany.
- Dopilnować, aby na obudowę elektronarzędzia nie pryskał żaden płyn. Jeśli do wnętrza narzędzia przedostanie się ciecz, może dojść do uszkodzeń i porażenia prądem.
- Przestrzegać instrukcji i ostrzeżeń z karty charakterystyki (MSDS) mieszanego materiału. Mieszany materiał może być szkodliwy.
- W razie przerwy w zasilaniu zwolnić blokadę włącznika, wciskając włącznik. Zapobiegnie to niezamierzonemu ponownemu uruchomieniu narzędzia (ryzyko obrażeń ciała).
- Nie używać elektronarzędzia zamocowanego w stojaku.

Bezpieczeństwo elektryczne

Zawsze sprawdzać, czy napięcie w sieci odpowiada napięciu na tabliczce znamionowej urządzenia.

• Nie używać urządzenia, jeśli przewód zasilający lub wtyczka jest uszkodzona.
• Używać wyłącznie takich przedłużaczy, które są odpowiednie dla mocy znamionowej urządzenia, o średnicy minimum 1,5 mm². W przypadku używania przedłużacza na szpuli, całkowicie rozwinąć przewód.

2. INFORMACJE O MASZYNIE

Przeznaczenie

Narzędzie jest przeznaczone do mieszania sproszkowanych materiałów budowlanych, jak zaprawa murarska, tynk, kleje oraz niezawierających rozpuszczalników farb, lakierów itp. substancji. Niewłaściwa eksploatacja może doprowadzić do uszkodzenia narzędzia. Niewłaściwa eksploatacja może doprowadzić do uszkodzenia narzędzia.

DANE TECHNICZNE

Model No. PM503AC
Napięcie w sieci 230V ~
Częstotliwość w sieci 50 Hz
Pobór mocy 1200W
Prędkość bez obciążenia: 240-850/min
Uchwyt narzędziowy M14
Mieszadła ∅ 120 mm
Masa 4.45 kg
Ciśnienie dźwięku L_pa	85.4+3 dB(A)
Moc akustyczna L_wa	96.4+3 dB(A)
Wibracje 2.272+1.5 m/s	^2

Poziom wibracji

Poziom emisji wibracji podany na końcu tej instrukcji został zmierzony zgodnie z testem standaryzowanym podanym w EN 60745; może służyć do porównania jednego narzędzia z innym i jako ocena wstępna narażenia na wibracje w trakcie używania narzędzia do wymienionych zadań

• Używanie narzędzia do innych zadań, lub z innymi albo żle utrzymanymi akcesoriami, może znacząco zwiększyć poziom narażenia
• Przypadki, kiedy narzędzie jest wyłączone lub jest czynne, ale aktualnie nie wykonuje zadania, mogą znacząco zmniejszyć poziom narażenia

Należy chronić się przed skutkami wibracji przez konserwację narzędzia i jego akcesoriów, zakładanie rękawic i właściwą organizację pracy

OPIS

Liczby w tekście odnosza sie do rysunków na stronie 2.

1. Przełącznik wł./wył.
2. Przycisk wyłączania blokady
3. Pokrętło regulacji prędkości
4. Przełącznik wyboru biegu
5. Uchwyt narzędziowy
6. Uchwyt
7. Otwory wentylacyjne
8. Trzon mieszadła
9. Koszyk mieszadła

3. MONTAŽ

Montaż mieszadła dwuczęściowego (Fig. A)

1. Nakręcić trzon mieszadła (8) na koszyk mieszadła (9)
2. Mocno dokręcić obie części

Wymiana mieszadła (Fig. A)

Przed rozpoczęciem montażu zawsze wyłączać maszynę i wyjmować wtyczkę zasilania sieciowego z gniazdka.

Używać tylko mieszadła o podanej średnicy. Zawsze używać tylko mieszadła dopasowanego do materiału do mieszania. Użycie nieodpowiedniego mieszadła może spowodować przeciążenie maszyny i użytkownika.

Montaż mieszadła

1. Wkręcić zmontowane mieszadło w uchwyt narzędziowy (5) przeciwnie do wskazówek zegara do oporu.
2. Dokręcić mieszadło w narzędziu za pomocą dołączonych kluczy. Aby to zrobić, trzymać uchwyt narzędziowy (5) jednym z dołączonych kluczy, a następnie dokręcić zmontowane mieszadło drugim kluczem.

Demontaż mieszadła

1. Poluzować zmontowane mieszadło dołączonymi do zestawu kluczami. Aby to zrobić, trzymać uchwyt narzędziowy (5) jednym z dołączonych kluczy, a następnie poluzować zmontowane mieszadło drugim kluczem.
2. Wykręcić mieszadło z uchwytu narzędziowego (5) przeciwnie do wskazówek zegara.

4. OBSLUGA

Włączanie i wyłączanie (Fig. A)

Włącznik (1) służy do włączania narzędzia I regulacji prędkości.

• Aby włączyć maszynę, wcisnąć i przytrzymać przycisk wyłączania blokady (2) i wcisnąć włącznik (1).
• Aby zatrzymać maszynę, zwolnić włącznik (1).

Regulacja prędkości (Rys. B)

Żądaną prędkość można ustawić za pomocą pokrętła regulacji prędkości (3). Prędkość można regulować również podczas pracy narzędzia.

• Aby zwiększyć prędkość, obrócić pokrętło regulacji prędkości (3) zgodnie ze wskazówkami zegara.
• Aby zmniejszyć prędkość, obrócić pokrętło regulacji prędkości (3) przeciwnie do wskazówek zegara.

Wymagana prędkość zależy od materiału i można ją stwierdzić, wykonując testy praktyczne.

Optymalne stosowanie

• W przypadku materiałów o niskiej lepkości, np. fabr emulsyjnych, lakierów, pokostów, klejów, zaprawy i zaczynu cementowego, zaleca się zastosowanie mieszadła ze spiralą lewą w celu uzyskania optymalnych rezultatów. Spirala lewa zapewnia przemieszczanie materiału od góry do dołu i popychanie mieszadła do góry. Materiały o niskiej lepkości są wtedy mieszane w sposób ograniczający pryskanie, dlatego zalecamy stosowanie niskiego biegu (biegu 1.).
• W przypadku materiałów o wysokiej lepkości, np. tynku, betonu, cementu, wylewek, wypełniaczy i żywic epoksydowych, zaleca się zastosowanie mieszadła ze spiralą prawą w celu uzyskania optymalnych rezultatów. Spirala prawa zapewnia przemieszczanie materiału od dołu do góry i pociąganie mieszadła w dół (i jego stopniowe wprowadzanie w mieszankę). Materiały o wysokiej lepkości są wtedy dokładnie mieszane, dlatego zalecamy stosowanie wysokiego biegu (biegu 2.).
• Aby uzyskać optymalne rezultaty, przesuwać narzędzie do góry i w dół podczas mieszania.
• Zalecamy oczyszczenie mieszadła po użyciu, np. poprzez użycie go do mieszania w wiadrze wypełnionym woda.

5. KONSERWACJA

Zawsze odłącać narzędzie od zasilania sieciowego przed rozpoczęciem przeprowadzania jakichkolwiek prac konserwacyjnych.

Czyścić obudowę narzędzia regularnie miękką ściereczką, najlepiej po każdym użyciu. Dopilnować, aby otwory wentylacyjne były wolne od pyłu i zanieczyszczeń. Usuwać uporczywe zanieczyszczenia miękką ściereczką, lekko nawilżoną wodą z mydłem. Nie używać żadnych rozpuszczalników, jak benzyna, alkohol, amoniak itp., gdyż tego typu chemikalia powodują uszkodzenia części z tworzyw sztucznych.

SRODOWISKO

Uszkodzone i/lub niepotrzebne urządzenia elektryczne lub elektroniczne podlegaja zbiórce w odpowiednich punktach recyklingu.

Tylko kraje WE

Nie wyrzucac elektronarzedzi wraz z odpadami z gospodarstw domowych. Zgodnie z dyrektywa 2012/19/WE dotycząca zuzytych urządzen elektrycznych i elektronicznych oraz jej wdrożeniem do prawodawstwa krajowego, elektronarzedzia, które juz nie nadaja sie do użytku, podlegaja oddzielnej zbiórce oraz utylizacji w sposób przyjazny dla srodowiska.

GWARANCJA

Produkty VONROC są wytwarzane zgodnie z naj- wyższymi standardami jakości i producent udziela gwarancji na wady materiałowe i wady wykonania na okres wymagany prawem, licząc od dnia zaku- pu. Jeśli wystąpi usterka produktu w tym okresie spowodowana wadą materiałową i/lub wadą wykonania, proszę bezpośrednio skontaktować się ze sprzedawcą VONROC.

Następujące okoliczności powodują unieważnienie gwarancji:

• Przeprowadzono naprawy lub modyfikacje narzędzia w serwisie innym lub autoryzowany lub podjęto ich próbę;
• Normalne zużycie nie jest objęte gwarancją;
• Narzędzie było używane niezgodnie z przeznaczeniem, że z nim się obchodzono lub było nieprawidłowo konserwowane;
• Użyto części zamiennych innych niż oryginalne.

Niniejsza gwarancja to wyłączna gwarancja producenta i nie obowiązują żadne inne wyrażone ani dorozumiane gwarancje. Nie obowiązują żadne inne wyrażone ani dorozumiane gwarancje o zakresie przekraczającym niniejszą gwarancję, co obejmuje dorozumiane gwarancje przydatności do sprzedaży i przydatności do określonego celu. W żadnym przypadku firma VONROC nie ponosi odpowiedzialności za straty przypadkowe lub wynikowe. Zadośćuczynienie sprzedawcy jest ograniczone do naprawy lub wymiany niezgodnych urządzeń lub części.

Produkt i instrukcja obsługi podlegają zmianom. Dane techniczne podlegają zmianom bez uprzedzenia.
