BEDIENUNGSANLEITUNG PM503AC Vonroc

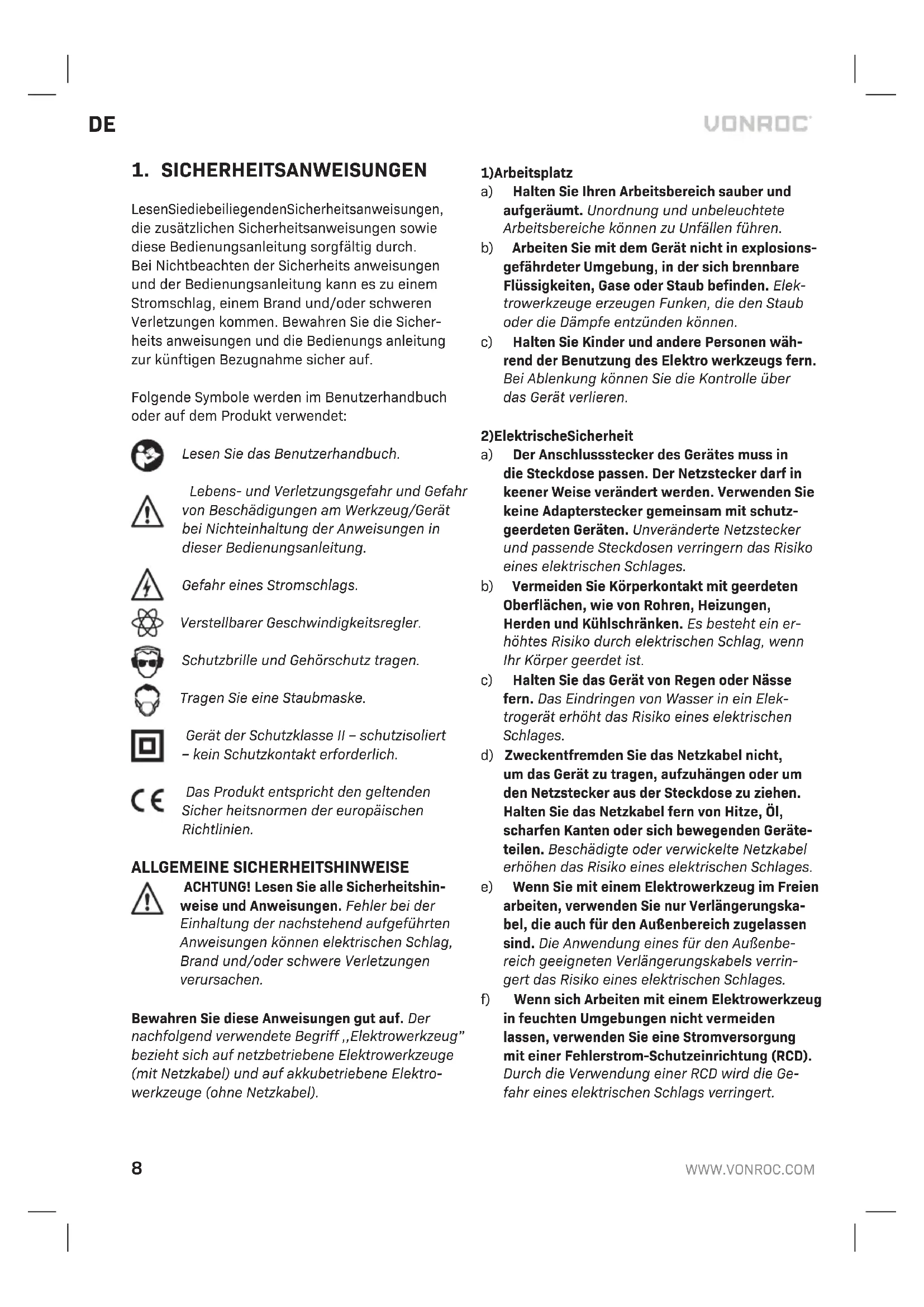

1. SICHERHEITSANWEISUNGEN

Lesen Sie die beiliegenden Sicherheits an wei su ngen, die zusätzlichen Sicherheitsanweisungen sowie diese Bedienungsanleitung sorgfältig durch. Bei Nichtbeachten der Sicherheits anweisungen und der Bedienungsanleitung kann es zu einem Stromschlag, einem Brand und/oder schweren Verletzungen kommen. Bewahren Sie die Sicher- heits anweisungen und die Bedienungs anleitung zur künftigen Bezugnahme sicher auf. Folgende Symbole werden im Benutzerhandbuch oder auf dem Produkt verwendet: Lesen Sie das Benutzerhandbuch. Lebens- und Verletzungsgefahr und Gefahr von Beschädigungen am Werkzeug/Gerät bei Nichteinhaltung der Anweisungen in dieser Bedienungsanleitung. Gefahr eines Stromschlags. Verstellbarer Geschwindigkeitsregler. Schutzbrille und Gehörschutz tragen. Tragen Sie eine Staubmaske. Gerät der Schutzklasse II – schutzisoliert – kein Schutzkontakt erforderlich. Das Produkt entspricht den geltenden Sicher heitsnormen der europäischen Richtlinien. ALLGEMEINE SICHERHEITSHINWEISE ACHTUNG! Lesen Sie alle Sicherheitshin- weise und Anweisungen. Fehler bei der Einhaltung der nachstehend aufgeführten Anweisungen können elektrischen Schlag, Brand und/oder schwere Verletzungen verursachen. Bewahren Sie diese Anweisungen gut auf. Der nachfolgend verwendete Begriff ,,Elektrowerkzeug” bezieht sich auf netzbetriebene Elektrowerkzeuge (mit Netzkabel) und auf akkubetriebene Elektro- werkzeuge (ohne Netzkabel).

a) Halten Sie Ihren Arbeitsbereich sauber und aufgeräumt. Unordnung und unbeleuchtete Arbeitsbereiche können zu Unfällen führen. b) Arbeiten Sie mit dem Gerät nicht in explosions- gefährdeter Umgebung, in der sich brennbare Flüssigkeiten, Gase oder Staub befinden. Elek- trowerkzeuge erzeugen Funken, die den Staub oder die Dämpfe entzünden können. c) Halten Sie Kinder und andere Personen wäh- rend der Benutzung des Elektro werkzeugs fern. Bei Ablenkung können Sie die Kontrolle über das Gerät verlieren.

2) Elektrische Sicherheit

a) Der Anschlussstecker des Gerätes muss in die Steckdose passen. Der Netzstecker darf in keener Weise verändert werden. Verwenden Sie keine Adapterstecker gemeinsam mit schutz- geerdeten Geräten. Unveränderte Netzstecker und passende Steckdosen verringern das Risiko eines elektrischen Schlages. b) Vermeiden Sie Körperkontakt mit geerdeten Oberflächen, wie von Rohren, Heizungen, Herden und Kühlschränken. Es besteht ein er- höhtes Risiko durch elektrischen Schlag, wenn Ihr Körper geerdet ist. c) Halten Sie das Gerät von Regen oder Nässe fern. Das Eindringen von Wasser in ein Elek- trogerät erhöht das Risiko eines elektrischen Schlages. d) Zweckentfremden Sie das Netzkabel nicht, um das Gerät zu tragen, aufzuhängen oder um den Netzstecker aus der Steckdose zu ziehen. Halten Sie das Netzkabel fern von Hitze, Öl, scharfen Kanten oder sich bewegenden Geräte- teilen. Beschädigte oder verwickelte Netzkabel erhöhen das Risiko eines elektrischen Schlages. e) Wenn Sie mit einem Elektrowerkzeug im Freien arbeiten, verwenden Sie nur Verlängerungska- bel, die auch für den Außenbereich zugelassen sind. Die Anwendung eines für den Außenbe- reich geeigneten Verlängerungskabels verrin- gert das Risiko eines elektrischen Schlages. f) Wenn sich Arbeiten mit einem Elektrowerkzeug in feuchten Umgebungen nicht vermeiden lassen, verwenden Sie eine Stromversorgung mit einer Fehlerstrom-Schutzeinrichtung (RCD). Durch die Verwendung einer RCD wird die Ge- fahr eines elektrischen Schlags verringert.DE

3) Sicherheit von Personen

a) Seien Sie aufmerksam. Achten Sie darauf, was Sie tun, und gehen Sie mit Vernunft an die Ar- beit mit einem Elektrowerkzeug. Benutzen Sie des Gerät nicht, wenn Sie müde sind oder unter dem Einfluss von Drogen, Alkohol oder Medika- menten stehen. Ein Moment der Unachtsamkeit beim Gebrauch des Gerätes kann zu ernsthaften Verletzungen führen. b) Tragen Sie persönliche Schutzausrüstung und immer eine Schutzbrille. Das Tragen persö- nIicher Schutzausrüstung, wie Staubmaske, rutschfeste Sicherheitsschuhe, Schutzhelm oder Gehörschutz, je nach Art und Einsatz des Elektrowerkzeuges, verringert das Risiko von Verletzungen. c) Vermeiden Sie eine unbeabsichtigte lnbe- triebnahme. Vergewissern Sie sich, dass der Schalter in der Position ,,AUS(0)” ist, bevor Sie den Netzstecker in die Steckdose stecken. Wenn Sie beim Tragen des Geräts den Finger am Schalter haben oder das Gerät eingeschaltet an die Stromversorgung anschließen, kann dies zu Unfällen führen. d) Entfernen Sie Einstellwerkzeuge oder Schrau- benschlüssel, bevor Sie das Gerät einschalten. Ein Werkzeug oder Schlüssel, der sich in einem drehenden Geräteteil befindet, kann zu Verlet- zungen führen. e) Überschätzen Sie sich nicht. Sorgen Sie für ei- nen sicheren Stand und halten Sie jederzeit das Gleichgewicht. Dadurch können Sie das Gerät in unerwarteten Situationen besser kontrollieren. f) Tragen Sie geeignete Kleidung. Tragen Sie keine weite Kleidung oder Schmuck. Halten Sie Haare, Kleidung und Handschuhe fern von sich bewegenden Teilen. Lockere Kleidung, Schmuck oder lange Haare können von sich bewegenden Teilen erfasst werden. g) Wenn Staubabsaug- und -auffangeinrichtungen montiert werden können, vergewissern Sie sich, dass diese angeschlossen sind und richtig verwendet werden. Das Verwenden dieser Einrichtungen verringert Gefährdungen durch Staub. h) Achten Sie darauf, nicht durch häufigen Ge- brauch von Werkzeugen nachlässig zu werden und die Prinzipien zum sicheren Umgang mit den Werkzeugen zu ignorieren. Eine unacht- same Handlung kann innerhalb von Sekunden- bruchteilen schwere Verletzungen verursachen.

4) Sorgfältiger Umgang und Gebrauch von Elektro-

werkzeugen a) Überlasten Sie das Gerät nicht. Verwenden Sie für lhre Arbeit das dafür bestimmte Elektro- werkzeug. Mit dem passenden Elektrowerkzeug arbeiten Sie besser und sicherer im angegebe- nen Leistungsbereich. b) Benutzen Sie kein Elektrowerkzeug, dessen Schalter defekt ist. Ein Elektrowerkzeug, das sich nicht mehr ein- oder ausschalten lässt, ist gefährlich und muss repariert werden. c) Ziehen Sie den Netzstecker aus der Steckdose, bevor Sie Geräteeinstellungen vornehmen, Zu- behörteile wechseln oder das Gerät weglegen. Diese Vorsichtsmaßnahme verhindert den unbe- absichtigten Start des Geräts. d) Bewahren Sie unbenutzte Elektrowerkzeuge außerhalb der Reichweite von Kindern auf. Lassen Sie Personen das Gerät nicht benutzen, die mit diesem nicht vertraut sind oder diese Anweisungen nicht gelesen haben. Elekt- rowerkzeuge sind gefährlich, wenn Sie von unerfahrenen Personen benutzt werden. e) Pflegen Sie das Gerät mit Sorgfalt. Kontrollie- ren Sie, ob bewegliche Geräteteile einwandfrei funktionieren und nicht klemmen, ob Teile gebrochen oder so beschädigt sind, dass die Funktion des Gerätes beeinträchtigt ist. Lassen Sie beschädigte Teile vor dem Einsatz des Gerä- tes reparieren. Viele Unfälle haben ihre Ursache in schlecht gewarteten Elektrowerkzeugen. f) Halten Sie Schneidwerkzeuge scharf und sauber. Sorgfältig gepflegte Schneidwerkzeuge mit scharfen Schneidkanten verklemmen sich weniger und sind leichter zu führen. g) Verwenden Sie Elektrowerkzeug, Zubehör, Einsatzwerkzeuge usw. entsprechend diesen Anweisungen und so, wie es für diesen speziellen Gerätetyp vorgeschrieben ist. Berücksichtigen Sie dabei die Arbeitsbedingungen und die auszufüh- rende Tätigkeit. Der Gebrauch von Elektrowerk- zeugen für andere als die vorgesehenen Anwen- dungen kann zu gefährlichen Situationen führen. h) Halten Sie Griffe und Greifflächen immer trocken, sauber und frei von Öl und Fett. Rutschige Griffe und Greifflächen verhindern in unerwarteten Situ- ationen den sicheren Umgang mit dem Werkzeug und die richtige Kontrolle darüber.10

5) Umgang mit Akkuwerkzeugen

a) Zum Laden ist ausschließlich das vom Herstel- ler angegebene Ladegerät zu verwenden. Ein Ladegerät, das für eine Art von Akkus geeignet ist, kann bei Verwendung mit einer anderen Art von Akku Brandgefahr verursachen. b) Elektrowerkzeuge dürfen nur mit speziell dazu bestimmten Akkus verwendet werden, da bei der Verwendung anderer Akkus Verletzungsund Brandgefahr entstehen kann.

Wenn der Akku nicht in Gebrauch ist, ist er von Büroklammern, Münzen, Schlüssel, Nägel, Schrauben und anderen kleinen Metallobjekten fernzuhalten, die eine Verbindung zwischen den Polen bilden können. Kurzschließen der Pole kann Brand oder Verbrennungen verursachen. d) Bei falschem Umgang mit dem Akku kann Flüssigkeit aus dem Akku austreten. Die Berührung dieser Flüssigkeit ist zu vermeiden. Bei Berührung den betroffenen Körperteil mit Wasser abspülen. Bei Berührung der Flüssig- keit mit den Augen muss zusätzlich ärztliche Hilfe gerufen werden. Die Akkuflüssigkeit kann Reizungen oder Verbrennungen verursachen.

Verwenden Sie keinesfalls Akkus und Werk- zeuge, die beschädigt oder verändert wurden. Beschädigte oder veränderte Akkus können ein unvorhersehbares Verhalten zeigen, das zu Feu- er, Explosionen oder Verletzungsgefahren führt. f) Setzen Sie Akkus oder Werkzeuge keinem Feuer oder übermäßigen Temperaturen aus. Feuer oder Temperaturen über 130 °C können zu Explosionen führen. HINWEIS: Die Tempera- turangabe „130 °C“ kann durch die Tempera- turangabe „265 °F“ ersetzt werden. g) Beachten Sie alle Hinweise zum Aufladen und laden Sie Akkus oder Werkzeuge nicht außer- halb der in der Anleitung angegebenen Tempe- raturbereiche auf. Unsachgemäßes Aufladen oder Aufladen bei Temperaturen außerhalb des angegebenen Bereichs kann den Akku schädi- gen und die Brandgefahr erhöhen.

a) Lassen Sie Ihre Werkzeuge durch einen qualifi- zierten Reparaturtechniker ausschließlich mit identischen Ersatzteilen warten. So lässt sich eine gleich bleibende Sicherheit des Elektro- werkzeugs gewährleisten.

Beschädigte Akkus dürfen keinesfalls gewartet werden. Die Wartung von Akkus darf nur vom Hersteller oder von Vertragswerkstätten durch- geführt werden.

ZUSÄTZLICHE SICHERHEITSHINWEISE

• Ziehen Sie den Rührquirl fest an und entfernen Sie den Schraubenschlüssel vor dem Start der Maschine.

• Verwenden Sie das Elektrowerkzeug nicht für explosive Materialien (z. B. leicht entflammba- re Lösungsmittel). Elektrowerkzeuge erzeugen Funken, die sich entwickelnde Dämpfe entzün- den könnten.

• Sollte das Elektrowerkzeug in das zu rührende Material fallen, dann ziehen Sie sofort den Stecker und lassen Sie das Elektrowerkzeug von einem After-Sales-Servicevertreter prüfen. Material, das in das Elektrowerkzeug einge- drungen ist, kann Schaden verursachen und zu einem Stromschlag führen.

• Halten Sie die Maschine mit beiden Händen durch die isolierte Grifffläche fest, während Sie arbeiten sowie auf einen festen Stand achten und das Gleichgewicht halten. Die Maschine ist sicherer, wenn sie mit beiden Händen geführt wird. Ein Kontrollverlust kann Personenschäden verursachen.

• Halten Sie das Elektrowerkzeug an den isolier- ten Griffflächen, wenn Arbeiten durchgeführt werden, bei denen das Werkzeug versteckte Leitungen oder sein eigenes Kabel berühren könnte. Der Kontakt des Zubehörs mit einer spannungsführenden Leitung kann auch metal- lene Geräteteile unter Spannung setzen und zu einem elektrischen Schlag führen.

• Schalten Sie das Elektrowerkzeug sofort aus, wenn der Werkzeugeinsatz sich verklemmt. Seien Sie auf hohe Gegenmomente vorbereitet, die Rückschläge verursachen können. Der Werkzeugeinsatz verklemmt sich, wenn: - das Elektrowerkzeug überlastet ist oder - es im Werkstück verkeilt wird.

• Mixen Sie keine Lebensmittel. Elektrowerkzeu- ge und ihr Zubehör sind nicht auf die Verarbei- tung von Lebensmitteln ausgelegt.

• Halten Sie das Kabel aus dem Arbeitsbereich fern. Das Kabel kann vom Rührwerk verwickelt werden.

• Der Mischbehälter muss sich zum Mixen eignen und sicher stehen. Ein Behälter, der nicht ordn- ungsgemäß gesichert ist, kann sich unkontrol- liert bewegen.DE

• Stellen Sie sicher, dass keine Flüssigkeit gegen das Gehäuse des Elektrowerkzeugs spritzt. Flüssigkeit, das in das Elektrowerkzeug einge- drungen ist, kann Schaden verursachen und zu einem Stromschlag führen.

Folgen Sie den Anweisungen und Warnungen in den Materialsicherheitsdatenblättern (MSDS) des zu mischenden Materials. Das zu mischende Material kann schädlich sein.

• Im Falle eines Stromausfalls den Sperrschalter durch Drücken des An-/Aus-Schalters lösen. Dies verhindert ein versehentliches Starten des Elektrowerkzeugs (Verletzungsgefahr).

• Das Elektrowerkzeug nicht in einem Ständer verwenden. Sicherheit bei Elektrizität Achten Sie stets darauf, dass die Spannung der Stromversorgung mit der Spannung auf dem Typenschild übereinstimmt.

• Verwenden Sie die Maschine nicht, wenn das Netzkabel oder der Netzstecker beschädigt ist.

• Verwenden Sie nur Verlängerungskabel, die für die Leistungsaufnahme der Maschine geeignet sind und eine Mindestaderstärke von 1,5 mm

haben. Falls Sie eine Kabeltrommel verwenden, rollen Sie das Kabel immer vollständig ab.

2. ANGABEN ZUM WERKZEUG

Verwendungszweck Die Maschine ist darauf ausgelegt, pulverisierte Baustoffe, wie Mörtel, Putz, Klebstoffe sowie lösungs- mittelfreie Farbe, Lack und ähnliche Substanzen zu mischen. Eine unsachgemäße Verwendung kann das Werkzeug beschädigen. TECHNISCHE DATEN Modellnummer PM503AC Netzspannung 230V~Frequenz 50HzLeistung 1200WLeerlaufdrehzahl 240-850/min Werkzeughalterung M14Rührer Ø 120mmGewicht 4,45 kgSchalldruckpegel L 85,4+3 dB(A)Schallleistungspegel

Vibrationsintensität Die in dieser Bedienungsanleitung angegebene Vibrationsintensität wurde mit einem standardisier- ten Test gemäß EN60745 gemessen. Anhand dieser Größe können Werkzeuge miteinander verglichen werden. Außerdem eignet sich diese Größe für eine erste Beurteilung der Vibrationsbelastung bei Verwendung des Werkzeugs für die angegebenen Anwendungszwecke.

• Bei Verwendung des Werkzeugs für andere Anwendungen oder mit anderem oder unzureichend gewartetem Zubehör kann sich die Vibrationsbelastung erheblich erhöhen.

• Wenn das Werkzeug ausgeschaltet ist, oder wenn es eingeschaltet ist, jedoch nicht genutzt wird, kann sich die Vibrationsbelastung erheblich verringern. Schützen Sie sich vor den Auswirkungen der Vibration durch Wartung des Werkzeugs und des Zubehörs, halten Sie Ihre Hände warm, und organisieren Sie Ihren Arbeitsablauf. BESCHREIBUNG Die Buchstaben und Ziffern im folgenden Text verweisen auf die Abbildungen auf Seite 2.

3. Geschwindigkeitseinstellrad

5. Werkzeughalterung

7. Lüftungsöffnungen

Zusammenbau des zweiteiligen Rührers (Abb. A)

1. Schrauben Sie die Rührerwelle (8) auf die Rühr-

2. Ziehen Sie beide Teile sicher fest

Austausch des Rührers (Abb. A) Schalten Sie die Maschine vor der Montage aus und ziehen Sie den Netzstecker aus der Steckdose.12

Verwenden Sie nur Rührer, die dem angegebenen Durchmesser entsprechen. Verwenden Sie immer einen Rührer, der sich für das zu mischende/ rührende Material eignet. Die Verwendung eines ungeeigneten Mixstabs kann sowohl die Maschine als auch Sie selbst unnötig überlasten. Montage des Rührers

1. Schrauben Sie den zusammengebauten Rührer

im Uhrzeigersinn soweit wie möglich in den Werkzeughalter (5).

Ziehen Sie den Rührer mit dem mitgelieferten Schraubenschlüssel in der Werkzeughalterung fest. Halten Sie dabei die Werkzeughalterung (5) mit einem der mitgelieferten Schraubenschlüssel und verwenden Sie den zweiten Schraubenschlüssel, um den zusammengebauten Rührer festzuziehen. Entfernen des Rührers

Lösen Sie den zusammengebauten Rührer mit den mitgelieferten Schraubenschlüsseln. Halten Sie dabei die Werkzeughalterung (5) mit einem der mitgelieferten Schraubenschlüssel und verwenden Sie den zweiten Schraubenschlüssel, um den zusammengebauten Rührer zu lösen.

Schrauben Sie den Rührer ientgegen den Uhrzeigersinn von der Werkzeughalterung (5) ab.

Ein-/Ausschalter (Abb. A) Das Werkzeug wird mit dem EIN/AUS-Schalter (1) ein- bzw. ausgeschaltet. Mit diesem Schalter wird außerdem die Geschwindigkeit abgeglichen.

• Um die Maschine zu starten, halten Sie die Lock- Off-Taste (2) gedrückt und drücken den Ein-/ Ausschalter (1).

• Um die Maschine anzuhalten, lassen Sie den Ein-/Ausschalter (1) los. Geschwindigkeitseinstellung (Abb. B) Die gewünschte Geschwindigkeit ist durch den Geschwindigkeitseinstellknopf (3) einstellbar. Die Geschwindigkeit kann auch während des Betriebs eingestellt werden.

• Um die Geschwindigkeit zu erhöhen, drehen Sie den Geschwindigkeitseinstellknopf (3) im Uhrzeigersinn.

• Um die Geschwindigkeit zu verringern, drehen Sie den Geschwindigkeitseinstellknopf (3) gegen den Uhrzeigersinn. Die erforderliche Geschwindigkeit hängt vom Ma- terial ab und kann durch praktische Tests ermittelt werden. Optimale Verwendung

• Für Materialien mit geringer Viskosität, z. B. Dispersionsfarbe, Lack, Kleber, Vergussmasse und Zementschlamm wird ein Rührwerk mit einer sogenannten Spirale mit Linksbedienung für optimale Verwendung empfohlen. Mit einer Spirale mit Linksbedienung wird das Material von oben nach unten bewegt und das Rühr- werk wird nach oben gedrückt. Materialien mit geringer Viskosität werden so gemischt, dass Spritzer minimiert werden. Somit wird eine niedrige Geschwindigkeit empfohlen.

• Für Materialien mit hoher Viskosität, z. B. Putz, Beton, Zement, Estrich, Füllmasse und Teerepoxidharz wird ein Rührwerk mit einer sogenannten Spirale mit Rechtsbedienung für optimale Verwendung empfohlen. Mit einer Spirale mit Rechtsbedienung wird das Material von unten nach oben bewegt und das Rührwerk wird nach unten gezogen (und bahnt sich ihen Weg in das Gemisch). Materialien mit hoher Viskosität werden sorgfältig gemischt, sodass eine hohe Geschwindigkeit empfohlen wird.

• Bewegen Sie das Elektrowerkzeug für optimale Ergebnise während des Mischens auf und ab.

• Es wird empfohlen, den Rührer nach dem Ge- brauch zu reinigen, zum Beispiel durch Rühren in einem mit Wasser gefüllten Eimer.

Trennen Sie die Maschine vom Netz, wenn Sie am Mechanismus Wartungsarbeiten ausführen müssen. Reinigen Sie das Werkzeuggehäuse regelmäßig mit einem weichen Lappen, vorzugsweise nach jeder Verwendung. Stellen Sie sicher, dass die Lüf- tungsöffnungen frei von Staub und Schmutz sind. Entfernen Sie anhaftenden Schmutz mit einem wei- chen Lappen, der leicht mit Seifenwasser befeuch- tet wurde. Verwenden Sie keine Lösungsmittel wie Benzin, Alkohol, Ammoniak usw., da Chemikalien dieser Art die Kunststoffteile beschädigen.NL

UMWELTSCHUTZ Schadhafte und/oder zu entsorgende elektrische oder elektronische Werkzeuge und Geräte müssen an den dafür vorgesehe- nen Recycling-Stellen abgegeben werden. Nur für EG-Länder Entsorgen Sie Elektrowerkzeuge nicht über den Hausmüll. Entsprechend der EU-Richtlinie 2012/19/ EG über Elektro- und Elektronik-Altgeräte sowie der Umsetzung in nationales Recht müssen Elektrowerk- zeuge, die nicht mehr im Gebrauch sind, getrennt gesammelt und umweltschonend entsorgt werden. GARANTIE VONROC-Produkte werden nach den höchsten Qua- li täts stan dards entwickelt und sind für den gesetz- lich festgelegten Zeitraum, ausgehend von dem ur- sprüng lichen Kauf datum, garantiert frei von Fehlern in Material und Aus führ ung. Sollte das Produkt in diesem Zeitraum aufgrund von Material- und/oder Ver ar bei tungs mängeln Fehler aufweisen, wenden Sie sich bitte direkt an VONROC Kundendienst. Folgende Umstände sind von der Garantie ausge- schlossen:

• Reparaturen und oder Änderungen an der Maschine, die durch nicht-autorisierte Servi- cestellen vorgenommen oder versucht wurden.

• Normale Abnutzung und Verschleiß.

Das Werkzeug wurde übermäßig beansprucht, missbräuchlich verwendet oder falsch gewartet.

Es wurden keine Original-Ersatzteile verwendet. Dies stellt die einzige Gewährleistung des Unterne- hmens dar, sowohl ausdrücklich als auch implizit. Es gibt keine anderen ausdrücklichen oder stillsch- weigenden Garantien, die über das hier Genannte hinausgehen, einschließlich der stillschweigenden Garantien der Marktgängigkeit oder Eignung für einen bestimmten Zweck. In keinem Fall ist VONROC haftbar für Neben- oder Folgeschäden. Die Rechts- mittel des Händlers beschränken sich auf Reparatur oder Ersatz fehlerhafter Einheiten oder Teile. Am Produkt und am Benutzerhandbuch können Än- derungen vorgenommen werden. Die technischen Daten können sich ohne Vorankündigung ändern.
