MANUAL DE UTILIZARE DTAG 181253 Li DEXTER

Manual asamblare, utilizare şi întreţinere

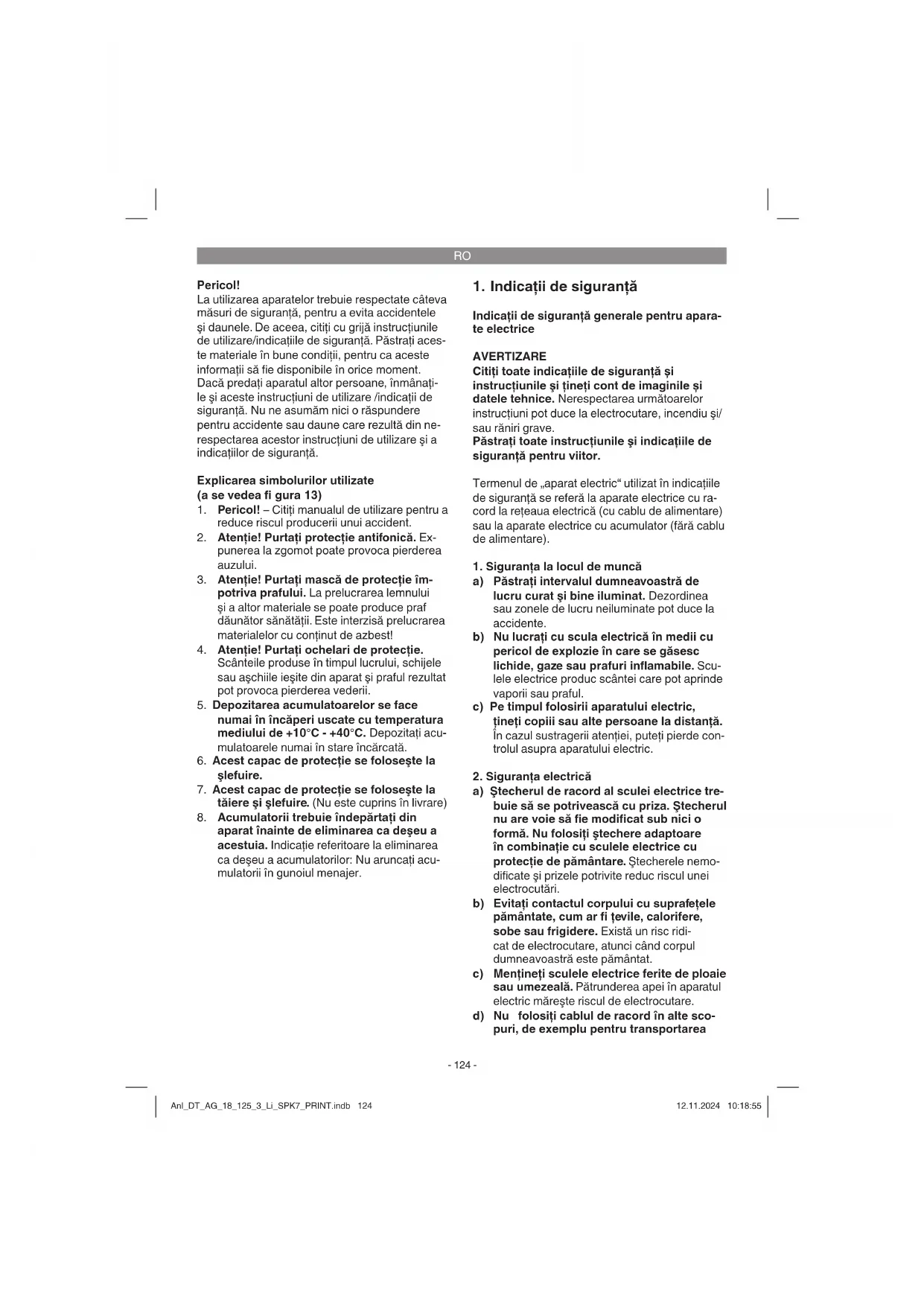

Pericol! La utilizarea aparatelor trebuie respectate câteva măsuri de siguranţă, pentru a evita accidentele şi daunele. De aceea, citiţi cu grijă instrucţiunile de utilizare/indicaţiile de siguranţă. Păstraţi aces- te materiale în bune condiţii, pentru ca aceste informaţii să fi e disponibile în orice moment. Dacă predaţi aparatul altor persoane, înmânaţi- le şi aceste instrucţiuni de utilizare /indicaţii de siguranţă. Nu ne asumăm nici o răspundere pentru accidente sau daune care rezultă din ne- respectarea acestor instrucţiuni de utilizare şi a indicaţiilor de siguranţă. Explicarea simbolurilor utilizate (a se vedea fi gura 13)

1. Pericol! – Citiţi manualul de utilizare pentru a

reduce riscul producerii unui accident.

2. Atenţie! Purtaţi protecţie antifonică. Ex-

punerea la zgomot poate provoca pierderea auzului.

3. Atenţie! Purtaţi mască de protecţie îm-

potriva prafului. La prelucrarea lemnului şi a altor materiale se poate produce praf dăunător sănătăţii. Este interzisă prelucrarea materialelor cu conţinut de azbest!

4. Atenţie! Purtaţi ochelari de protecţie.

Scânteile produse în timpul lucrului, schijele sau aşchiile ieşite din aparat şi praful rezultat pot provoca pierderea vederii.

5. Depozitarea acumulatoarelor se face

numai în încăperi uscate cu temperatura mediului de +10°C - +40°C. Depozitaţi acu- mulatoarele numai în stare încărcată.

6. Acest capac de protecţie se foloseşte la

7. Acest capac de protecţie se foloseşte la

tăiere şi şlefuire. (Nu este cuprins în livrare)

8. Acumulatorii trebuie îndepărtaţi din

aparat înainte de eliminarea ca deşeu a acestuia. Indicaţie referitoare la eliminarea ca deşeu a acumulatorilor: Nu aruncaţi acu- mulatorii în gunoiul menajer.

1. Indicaţii de siguranţă

Indicaţii de siguranţă generale pentru apara- te electrice AVERTIZARE Citiţi toate indicaţiile de siguranţă și instrucţiunile şi ţineţi cont de imaginile și datele tehnice. Nerespectarea următoarelor instrucţiuni pot duce la electrocutare, incendiu şi/ sau răniri grave. Păstraţi toate instrucţiunile şi indicaţiile de siguranţă pentru viitor. Termenul de „aparat electric“ utilizat în indicaţiile de siguranţă se referă la aparate electrice cu ra- cord la reţeaua electrică (cu cablu de alimentare) sau la aparate electrice cu acumulator (fără cablu de alimentare).

1. Siguranţa la locul de muncă

a) Păstraţi intervalul dumneavoastră de lucru curat şi bine iluminat. Dezordinea sau zonele de lucru neiluminate pot duce la accidente. b) Nu lucraţi cu scula electrică în medii cu pericol de explozie în care se găsesc lichide, gaze sau prafuri infl amabile. Scu- lele electrice produc scântei care pot aprinde vaporii sau praful. c) Pe timpul folosirii aparatului electric, ţineţi copiii sau alte persoane la distanţă. În cazul sustragerii atenţiei, puteţi pierde con- trolul asupra aparatului electric.

2. Siguranţa electrică

a) Ştecherul de racord al sculei electrice tre- buie să se potrivească cu priza. Ştecherul nu are voie să fi e modifi cat sub nici o formă. Nu folosiţi ştechere adaptoare în combinaţie cu sculele electrice cu protecţie de pământare. Ştecherele nemo- difi cate şi prizele potrivite reduc riscul unei electrocutări. b) Evitaţi contactul corpului cu suprafeţele pământate, cum ar fi ţevile, calorifere, sobe sau frigidere. Există un risc ridi- cat de electrocutare, atunci când corpul dumneavoastră este pământat. c) Menţineţi sculele electrice ferite de ploaie sau umezeală. Pătrunderea apei în aparatul electric măreşte riscul de electrocutare. d) Nu folosiţi cablul de racord în alte sco- puri, de exemplu pentru transportarea Anl_DT_AG_18_125_3_Li_SPK7_PRINT.indb 124Anl_DT_AG_18_125_3_Li_SPK7_PRINT.indb 124 12.11.2024 10:18:5512.11.2024 10:18:55RO

aparatului electric, pentru a-l atârna sau pentru scoaterea ştecherului din priză. Ţineţi cablul de racord la distanţă de surse de căldură, ulei, de muchii ascuţite sau piese afl ate în mişcare. Cablurile de ra- cord deteriorate sau înfăşurate, măresc riscul de electrocutare. e) Atunci când lucraţi cu aparatul electric în aer liber, folosiţi numai cabluri prelungi- toare care sunt aprobate pentru utilizarea lor în exterior. Utilizarea unui cablu prelungi- tor cu aprobare pentru exterior reduce riscul de electrocutare. f) Dacă utilizarea sculei electrice în me- diu umed este inevitabilă, folosiţi un întrerupător de protecţie împotriva curenţilor vagabonzi. Utilizarea unui întrerupător de protecţie împotriva curenţilor vagabonzi reduce riscul unui şoc electric.

3. Siguranţa persoanelor

a) Fiţi vigilenţi, gândiţi-vă permanent la ceea ce faceţi şi acordaţi o deosebită atenţie lucrului cu scula electrică. Nu utilizaţi scula electrică dacă sunteţi obosit sau sub infl uenţa drogurilor, alcoolului sau a medicamentelor. Un moment de neatenţie pe timpul utilizării sculei electrice poate duce la vătămări deosebit de grave. b) Purtaţi echipament de protecţie perso- nal şi întotdeauna ochelari de protecţie. Purtarea echipamentului de protecţie per- sonal, cum ar fi de exemplu mască de praf, încălţăminte rezistentă la alunecare, cască de protecţie sau protecţie pentru urechi, în funcţie de felul şi utilizarea sculei electrice, reduce riscul vătămărilor. c) Evitaţi punerea accidentală în folosinţă. Asiguraţi-vă că scula electrică este oprită, înainte de racordarea la sursa de alimentare cu energie electrică şi/sau la acumulator, înainte de a o ridica sau transporta. Dacă pe timpul transportării apa- ratului ajungeţi cu degetul pe întrerupător sau aparatul este racordat la o sursă de curent cu întrerupătorul pornit, acest lucru poate provo- ca accidente. d) Scoateţi şi îndepărtaţi toate uneltele de reglare sau cheile înainte de pornirea aparatului electric. O unealtă sau o cheie care se găseşte într-o piesă a aparatului elec- tric afl ată în mişcare de rotaţie poate provoca vătămări grave. e) Evitaţi o poziţie anormală a corpului. Asiguraţi-vă o poziţie sigură şi păstraţi- vă întotdeauna echilibrul. În acest mod, în situaţii imprevizibile, puteţi controla mai bine aparatul electric. f) Purtaţi îmbrăcăminte corespunzătoare. Nu purtaţi îmbrăcăminte largă sau bi- juterii. Păstraţi părul, îmbrăcămintea şi mănuşile la distanţă de componentele afl ate în mişcare. Îmbrăcămintea lejeră, bijuteriile sau părul lung pot fi prinse de com- ponentele afl ate în mişcare. g) Dacă există posibilitatea de a monta instalaţii de aspirare şi colectare a prafu- lui, acestea trebuie racordate şi folosite corect. Utilizarea unei instalaţii de aspirare a prafului poate reduce pericolele datorate prafului. h) Nu acţionaţi cu indiferenţă şi respectaţi regulile de siguranţă pentru aparate elec- trice, chiar dacă aveţi experienţă ca urma- re a utilizării multiple a aparatului electric. Manipularea cu neatenţie poate duce în fracţiuni de secundă la accidentări grave.

4. Utilizarea şi manevrarea aparatului

electric a) Nu suprasolicitaţi aparatul electric. Folosiţi întotdeauna aparatul electric prevăzut pentru lucrarea respectivă. Cu aparatul electric potrivit se lucrează mai bine şi mai sigur în zona de randament indicată. b) Nu utilizaţi aparate electrice cu întrerupătorul defect. Un aparat electric al cărui întrerupător nu mai poate fi conectat sau deconectat este periculos şi trebuie repa- rat. c) Înaintea oricăror reglaje, schimbarea pieselor auxiliare sau depozitarea apara- tului, scoateţi ştecherul din priză şi/sau îndepărtaţi acumulatorul. Această măsură de precauţie împiedică pornirea accidentală a aparatului electric. d) A nu se lăsa aparatele electrice nefolosite la îndemâna copiilor. Nu permiteţi ca apa- ratul electric să fi e utilizat de persoane care nu au experienţă cu astfel de apara- te sau care nu au citit aceste instrucţiuni. Aparatele electrice sunt periculoase, dacă sunt utilizate de persoane neexperimentate. e) Îngrijiţi cu atenţie aparatele electrice şi sculele ataşabile. Verifi caţi dacă piesele mobile funcţionează ireproşabil şi nu sunt blocate, dacă nu sunt piese rupte sau deteriorate, astfel încât funcţionarea aparatului electric să fi e afectată. Lăsaţi piesele deteriorate să fi e reparate Anl_DT_AG_18_125_3_Li_SPK7_PRINT.indb 125Anl_DT_AG_18_125_3_Li_SPK7_PRINT.indb 125 12.11.2024 10:18:5512.11.2024 10:18:55RO

înainte de utilizarea aparatului electric. Cauza multor accidente este întreţinerea necorespunzătoare a aparatelor electrice. f) Menţineţi sculele de tăiere ascuţite şi cu- rate. Sculele de tăiere îngrijite corespunzător şi cu muchii ascuţite se blochează mai rar şi pot fi ghidate mai uşor. g) Utilizaţi aparatul electric, accesoriile, sculele ataşabile etc. conform acestor instrucţiuni. Ţineţi cont de condiţiile de lucru şi de operaţia de executat. Utilizarea aparatelor electrice în alte scopuri decât cele prevăzute poate duce la situaţii periculoase. h) Păstraţi mânerele şi suprafeţele de prin- dere uscate, curate, fără ulei sau unsoare pe ele. Mânere şi suprafeţe de prindere lunecoase nu permit utilizarea sigură şi controlul asupra aparatului electric în situaţii neprevăzute.

5. Utilizarea şi manevrarea aparatului cu acu-

mulator a) Încărcaţi acumulatoarele numai în aparate de încărcat recomandate de producător. În cazul unui aparat de încărcat prevăzut pentru un anumit tip de acumulator persistă un pericol imanent de incendiu dacă este folosit cu alte acumulatoare. b) În aparatele electrice se vor folosi numai acumulatoarele special prevăzute în acest sens. Utilizarea altor acumulatoare poate duce la accidente sau incendii. c) Păstraţi acumulatoarele nefolosite la distanţă de clame de birou, monede, chei, cuie, şuruburi sau alte obiecte metalice mici care ar putea crea o punte între con- tacte. Un scurt-circuit între contactele acu- mulatorului poate provoca arsuri sau poate duce la incendiu. d) În cazul folosirii necorespunzătoare se poate scurge lichid din acumulator. Evitaţi contactul cu acesta. În cazul atin- gerii accidentale se va spăla imediat cu apă. Dacă lichidul intră în ochi, consultaţi suplimentar un medic. Lichidul care se scurge din acumulator poate provoca iritaţii ale pielii sau arsuri. e) Nu utilizaţi niciodată un acumulator dete- riorat sau modifi cat. Acumulatorii deterioraţi sau modifi caţi pot avea un comportament neprevăzut şi pot duce la incendiu, explozie sau pericol de accidentare. f) Nu expuneţi un acumulator la foc sau temperaturi ridicate. Focul sau temperaturi de peste 130 °C pot provoca explozii. g) Respectaţi toate instrucţiunile cu privire la încărcare şi nu încărcaţi niciodată acumulatorul sau aparatul cu acumula- tor în afara intervalului de temperatură menţionat în instrucţiunile de utilizare. O încărcare greşită sau în afara intervalului de temperatură admis pot distruge acumulatorul şi măresc pericolul de incendiu.

a) Încredinţaţi scula electrică pentru reparaţii numai personalului califi cat, care utilizează numai piese de schimb originale. Prin aceasta se garantează păstrarea siguranţei sculei dumneavoastră electrice. b) Nu întreţineţi niciodată acumulatoare de- teriorate. Orice întreţinere a acumulatoarelor trebuie efectuată de către producător sau ateliere service pentru clienţi împuternicite. Indicaţii de siguranţă speciale Pentru a vă putea oferi acumulatoare cu densi- tate energetică maximă, durată de viaţă lungă şi sigure, acordăm o atenţie deosebită construcţiei fi ecărui pachet de acumulatori. Celulele acumu- latorului dispun de dispozitive de siguranţă în mai multe trepte. Fiecare celulă în parte este întâi formatată şi caracteristica electrică înregistrată. Aceste date sunt folosite ulterior pentru gruparea celor mai bune pachete de acumulatori posibile. În ciuda tuturor măsurilor de siguranţă, fi ţi mereu prudenţi la manipularea acumulatoa- relor. Pentru funcţionarea sigură trebuie res- pectate neapărat punctele următoare. Funcţionarea în siguranţă este posibilă nu- mai dacă celulele nu sunt deteriorate. Mani- pularea greşită duce la deteriorarea celulelor. Atenţie! Analize confi rmă, că utilizarea greşită şi îngrijirea necorespunzătoare reprezintă cauzele principale ale daunelor prin acumulatoare de performanţă ridicată. Indicaţii privind acumulatorul

1. Pachetul de acumulatori a aparatului cu acu-

mulator este livrat în stare neîncărcată. De aceea, înainte de prima punere în funcţiune, acumulatorul trebuie încărcat.

2. Pentru un randament optimal al acumula-

torului evitaţi cicluri de descărcare profundă! Încărcaţi deseori acumulatorul.

3. Depozitaţi acumulatorul într-un loc răcoros,

cel mai bine la 15°C şi încărcat cel puţin 40%.

4. Acumulatoarele litiu-ion sunt supuse unui

proces de îmbătrânire naturală. Cel târziu când capacitatea acumulatorului este de 80% din capacitatea sa în stare nouă, acumula- torul trebuie schimbat! Celulele slăbite ale unui pachet de acumulatori învechit nu mai corespund cerinţelor de capacitate ridicate şi reprezintă un risc privind siguranţa.

5. Nu aruncaţi acumulatoarele uzate în foc. Peri-

6. Nu aprindeţi acumulatoarele şi nu le expuneţi

7. Evitaţi descărcarea profundă a acumula-

toarelor! Descărcarea profundă deteriorează celulele acumulatorului. Cauza cea mai frecventă pentru descărcarea profundă a pachetului de acumulatori este depozitarea pe timp îndelungat resp. nefolosirea acumulatoarelor descărcate parţial. Întrerupeţi imediat proce- sul de lucru dacă capacitatea scade conside- rabil sau se declanşează sistemul electronic de protecţie. Depozitaţi acumulatorul numai în stare complet încărcată.

8. Feriţi acumulatoarele resp. aparatul de

suprasolicitare! Suprasolicitarea duce repede la supraîncălzire şi deteriorarea celulelor din interiorul acumulatorului, acest lucru nefi ind vizibil din exterior.

9. Evitaţi deteriorări şi lovituri!

Înlocuiţi imediat acumulatoarele care au căzut de la o înălţime mai mare de un metru sau care au fost expuse la lovituri puternice, chiar dacă carcasa pachetului de acumulatori nu prezintă deteriorări. Celulele din interiorul acumulatorului pot fi deteriorate considerabil. Ţineţi cont în acest sens şi de indicaţii privind evacuarea la deşeuri.

10. În caz de suprasolicitare şi supraîncălzire

dispozitivul de protecţie integrat decuplează aparatul din motive de siguranţă. Atenţie! Nu mai apăsaţi întrerupătorul pornire/oprire atun- ci când dispozitivul de protecţie a decuplat aparatul. Acest lucru poate duce la deteriora- rea acumulatorului.

11. Folosiţi numai acumulatoare originale. Utili-

zarea altor acumulatoare poate duce la acci- dente, explozii şi incendii.

12. Feriţi acumulatorul de umezeală, ploaie

şi umiditate ridicată a aerului. Umezeala, ploaia şi umiditatea ridicată a aerului pot duce la deteriorări periculoase ale celulelor. Nu încărcaţi şi nu lucraţi niciodată cu acumulatori care au fost expuși la umezeală, ploaie sau umiditate ridicată a aerului – se vor înlocui imediat!

13. În cazul în care aparatul dumneavoastră este

dotat cu un acumulator detaşabil, din motive de securitate, acesta trebuie îndepărtat din aparat după încheierea lucrului. Indicaţii privind încărcătorul şi procesul de încărcare

1. Ţineţi cont de datele menţionate pe plăcuţa

indicatoare a încărcătorului. Racordaţi încărcătorul numai la o reţea cu tensiunea de alimentare identică cu cea indicată pe plăcuţa indicatoare.

2. Feriţi încărcătorul şi cablurile de deteriorări

şi muchii ascuţite. Cabluri deteriorate trebuie înlocuite imediat de către un electrician speci- alist.

3. Feriţi încărcătorul, acumulatoarele şi aparatul

cu acumulator de copii.

4. Nu utilizaţi aparate de încărcat deteriorate.

5. Nu utilizaţi încărcătorul livrat pentru

încărcarea altor aparate cu acumulator.

6. La solicitare puternică pachetul de acumu-

latori se încălzeşte. Înaintea procesului de încărcare lăsaţi pachetul de acumulatori să se răcească la temperatura încăperii.

7. Nu supraîncărcaţi acumulatoarele!

Respectaţi timpii maximi de încărcare. Aceşti timpi de încărcare sunt valabili numai pen- tru acumulatoare descărcate. Racordarea repetată a unui acumulator încărcat complet sau parţial duce la supraîncărcare şi deteri- orarea celulelor. Nu lăsaţi acumulatoarele mai multe zile în aparatul de încărcat.

8. Nu utilizaţi şi nu încărcaţi niciodată

acumulatoare, care presupuneţi că nu au mai fost încărcate de mai mult de 12 luni. Există o mare probabilitate că acumula- torul este deja foarte deteriorat (descărcare profundă).

9. Încărcarea acumulatorului la temperaturi sub

10°C duce la deteriorarea chimică a celulelor şi poate provoca incendii.

10. Nu utilizaţi acumulatoare care s-au încălzit în

timpul procesului de încărcare, deoarece ce- lulele acumulatorului pot fi deteriorate în mod periculos.

11. Nu mai utilizaţi acumulatoare, care s-au

boltit sau deformat în timpul procesului de încărcare sau care prezintă simptome neobişnuite la încărcare (degazifi care, pârâi- turi, şuierături, ...).

12. Nu descărcaţi acumulatorul complet (se

recomandă descărcarea până la max. 80%). Descărcarea completă duce la îmbătrânirea Anl_DT_AG_18_125_3_Li_SPK7_PRINT.indb 127Anl_DT_AG_18_125_3_Li_SPK7_PRINT.indb 127 12.11.2024 10:18:5512.11.2024 10:18:55RO

timpurie a celulelor acumulatorului.

13. Nu lăsaţi bateriile niciodată nesupravegheate

în timpul încărcării! Protecţie împotriva mediului ambiant

1. Purtaţi îmbrăcăminte de lucru adecvată.

Purtaţi ochelari de protecţie.

2. Feriţi aparatul cu acumulator şi

încărcătorul de umiditate şi ploaie. Ume- zeala şi ploaia pot provoca deteriorări pericu- loase ale celulelor.

3. Nu utilizaţi aparatul cu acumulator şi

încărcătorul în apropierea lichidelor infl amabi- le şi aburilor.

4. Utilizaţi aparatul cu acumulator şi încărcătorul

numai în stare uscată şi la o temperatură a mediului înconjurător de 10-40°C.

5. Nu păstraţi acumulatorul în locuri în care

temperatura poate depăşi 40°C, în nici un caz într-un autoturism parcat la soare.

6. Feriţi acumulatoarele de supraîncălzire!

Suprasolicitarea, supraîncărcarea sau expu- nerea la raze solare duce la supraîncălzire şi deteriorarea celulelor. Nu încărcaţi şi nu lucraţi niciodată cu acumulatoare care au fost supraîncălzite - înlocuiţi-le imediat.

7. Depozitarea acumulatoarelor,

încărcătoarelor şi aparatului cu acu- mulator. Depozitaţi încărcătorul şi aparatul cu acumulator numai în încăperi uscate cu o temperatură a mediului de 10-40°C. Depozitaţi acumulatorul litiu-ion într-un loc răcoros şi uscat la 10-20°C. Feriţi acumula- torul de umiditate şi expunerea directă la raze solare! Depozitaţi acumulatoarele numai în stare încărcată (încărcate cel puţin 40%).

8. Evitaţi îngheţarea acumulatorului litiu-ion.

Acumulatoarele care au fost depozitate mai mult de 60 minute sub temperatura de 0°C trebuie îndepărtate.

9. Ţineţi cont la manipularea acumulatoarelor

de încărcarea electrostatică: descărcările electrostatice duc la deteriorarea sistemului electronic de protecţie şi a celulelor acumu- latorului! Din acest motiv, evitaţi încărcarea electrostatică şi nu atingeţi niciodată polii acumulatorului! Acumulatorii şi aparatele electrice cu acumu- lator conţin materiale dăunătoare mediului înconjurător. Nu aruncaţi acumulatorii resp. apara- tele cu acumulator în gunoiul menajer. Pentru salubrizarea corespunzătoare, acumu- latorul se va preda la un centru de colectare adecvat. Dacă nu aveţi cunoştinţă unde se afl ă un centru de colectare, informaţi-vă în acest sens la administraţia comunală. În scopul unei expedieri corespunzătoare a acumulatorilor Li-Ion defecţi/deterioraţi, vă rugăm să contactaţi serviciul nostru pentru clienţi sau magazinul la care aţi achiziţionat aparatul. Ţineţi cont la expedierea sau eliminarea acu- mulatorilor resp. a aparatelor cu acumulator, ca acestea să fi e ambalate separat în pungi din material plastic, pentru a evita un scurt- circuit sau incendiu! Indicaţii de siguranţă pentru toate utilizările a) Această sculă electrică trebuie utilizată ca polizor şi ca maşină de retezat cu disc abraziv. Aveţi în vedere toate indicaţiile de siguranţă, instrucţiunile, reprezentările în imagini şi datele, pe care le primiţi împreună cu acest aparat. Dacă nu respectaţi următoarele instrucţiuni, atunci se pot produce electrocutări, incendii şi/sau răniri grave. b) Această sculă electrică nu se pretează la şlefuirea cu hârtie de şlefuit, lucrări cu peria de sârmă şi lustruit. Utilizarea sculei electrice în scopuri pentru care nu este prevăzută poate provoca periclitări şi vătămări. c) Nu utilizaţi aparatul electric pentru nicio funcţie pentru care nu este special con- ceput și prevăzut de către producător. O astfel de conversie poate duce la pierderea controlului și vătămări corporale grave. d) Nu utilizaţi accesorii, care nu au fost prevăzute şi recomandate de producător, special pentru această sculă electrică. Posibilitatea de fi xare a accesoriilor la scula electrică a dumneavoastră nu garantează şi utilizarea în siguranţă. e) Turaţia admisă a sculei accesorii de uti- lizat trebuie să fi e cel puţin tot atât de înaltă ca şi turaţia maximă indicată pe scula electrică. Accesoriile, care se rotesc mai repede decât este admis, se pot sparge şi pot fi proiectate în jur. f) Diametrul exterior şi grosimea sculei ac- cesorii de utilizat trebuie să corespundă datelor dimensionale ale sculei electrice a dumneavoastră. Sculele accesorii de uti- lizat, dimensionate greşit, nu pot fi protejate sau controlate sufi cient. Anl_DT_AG_18_125_3_Li_SPK7_PRINT.indb 128Anl_DT_AG_18_125_3_Li_SPK7_PRINT.indb 128 12.11.2024 10:18:5512.11.2024 10:18:55RO

g) Scule ataşabile cu fi let trebuie să se potrivească cu exactitate pe fi letul arborelui portpiatră. În cazul sculelor ataşabile montate prin intermediul unei fl anşe, diametrul găurii sculei ataşabile trebuie să se potrivească cu diametrul de preluare a fl anşei. Scule ataşabile, care nu sunt fi xate cu exactitate pe aparatul electric, se rotesc neuniform, vibrează foarte tare şi pot duce la pierderea controlului asupra apa- ratului. h) Nu folosiţi scule accesorii de utilizat de- teriorate. Controlaţi sculele accesorii de utilizat înaintea fi ecărei folosiri, cum ar fi discurile abrazive în privinţa spargerii şi fi surării, platoul abraziv în privinţa fi surării, uzurii sau deteriorării puternice datorită utilizării îndelungate, periile din sârmă în privinţa sârmelor desprinse sau rupte. Dacă scula electrică sau scula ac- cesorie de utilizat cade, atunci verifi caţi dacă este deteriorată sau folosiţi o sculă accesorie de utilizat, nedeteriorată. Dacă aţi controlat şi montat scula accesorie de utilizat, atunci atât dumneavoastră cât şi persoanele care se afl ă în apropiere staţionaţi în afara planului orizontal al sculei accesorii de utilizat, în rotaţie, şi lăsaţi aparatul să funcţioneze pe timp de un minut cu turaţia maximă. Sculele acce- sorii de utilizat, deterioare, se sparg de cele mai multe ori în această perioadă de testare.

i) Purtaţi echipamentul de protecţie indi-

vidual. Utilizaţi în funcţie de activitatea de lucru mască de protecţie completă, dispozitiv de protecţie pentru ochi sau ochelari de protecţie. În măsura în care este adecvat, purtaţi mască de praf, căşti de protecţie auditivă sau şorţ special, care ţine la distanţă de dumneavoastră particulele mici de material şi cele rezul- tate în urma rectifi cării. Ochii trebuie să fi e protejaţi contra corpurilor străine care sunt proiectate în jur în cazul utilizărilor diferite. Masca de protecţie contra prafului sau de protecţie a respiraţiei trebuie să fi ltreze praful care rezultă la utilizarea aparatului. Dacă sunteţi expus pe o perioadă lungă de timp unui zgomot intens, atunci puteţi suferi o pier- dere a auzului. j) Aveţi în vedere în cazul altor persoane ca acestea să se afl e în siguranţă la o distanţă sufi cientă de zona de lucru a dumneavoastră. Fiecare persoană, care intră în zona de lucru, trebuie să poarte echipamentul de protecţie individual. Părţile sparte din piesa de prelucrat sau scu- lele accesorii de utilizat, sparte, pot fi proiec- tate în jur şi pot conduce la răni şi în exteriorul zonei de lucru directe. k) Ţineţi aparatul numai de suprafeţele izo- late ale mânerului, dacă executaţi lucrări, la care scula accesorie de utilizat poate atinge cabluri de curent care nu se văd sau cablul de racordare la reţea, propriu. Contactul cu un cablu sub tensiune poate pune sub tensiune şi piesele metalice ale aparatului şi poate conduce la o electrocuta- re. l) Nu aşezaţi jos niciodată scula electrică înainte de oprirea completă a sculei accesorii de utilizat. Scula accesorie de utilizat, care se roteşte, poate intra în contact cu suprafaţa de aşezare şi prin aceasta puteţi pierde controlul asupra sculei electrice. m) Nu lăsaţi în funcţiune scula electrică în timp ce o transportaţi. Îmbrăcămintea dumneavoastră poate fi prinsă prin contactul întâmplător cu scula accesorie de utilizat, în rotaţie, şi scula accesorie de utilizat poate să perforeze corpul dumneavoastră. n) Curăţaţi periodic fantele de aerisire ale sculei electrice a dumneavoastră. Sufl anta motorului atrage praful în carcasă şi o acumu- lare puternică de praf metalic poate provoca pericole electrice. o) Nu utilizaţi scula electrică în apropierea materialelor infl amabile. Scânteile pot aprinde aceste materiale. p) Nu folosiţi scule ataşabile care necesită agenţi de răcire lichizi. Utilizarea apei sau a altor agenţi de răcire lichizi poate duce la electrocutare. Alte indicaţii de siguranţă pentru toate utilizările Un recul este o reacţie bruscă ca urmare a unei scule ataşabile în rotaţie agăţate sau blocate, cum ar fi discul abraziv, discul de şlefuit, peria de sârmă etc. Agăţarea sau blocarea duce la o oprire bruscă a sculei ataşabile afl ată în rotaţie. Astfel o sculă electrică devine necontrolată şi va fi accelerată în sens invers sensului de rotaţie a sculei ataşabile la locul de blocare. Dacă de ex., se agaţă sau se blochează un disc de şlefuit într-o piesă de lucru, latura discului de şlefuit care intră în piesa de lucru se poate prinde, ceea ce duce la azvârlirea discului de şlefuit sau la recul. Discul de şlefuit se deplasează în direcţia Anl_DT_AG_18_125_3_Li_SPK7_PRINT.indb 129Anl_DT_AG_18_125_3_Li_SPK7_PRINT.indb 129 12.11.2024 10:18:5612.11.2024 10:18:56RO

operatorului sau în direcţie opusă, în funcţie de sensul de rotaţie a discului la locul de blocare. Discurile de şlefuire se pot chiar şi rupe. Un recul este urmarea unei utilizări greşite sau cu defecţiuni a sculei electrice. Acesta poate fi evitat prin măsuri de precauţie adecvate, aşa cum sunt descrise în continuare. a) Ţineţi bine scula electrică şi poziţionaţi corpul şi braţele dumneavoastră astfel încât să puteţi amortiza forţele de recul. Utilizaţi întotdeauna mânerul suplimentar, pentru a avea cel mai mare control posibil asupra forţelor de recul sau momentelor de reacţiune la turaţie înaltă. Persoana operatoare poate stăpâni prin măsuri de precauţie adecvate, forţele de recul şi de reacţiune. b) Nu deplasaţi mâna dumneavoastră niciodată în apropierea sculelor accesorii de utilizat, în rotaţie. Scula accesorie de uti- lizat poate să se deplaseze deasupra mâinii dumneavoastră în cazul reculului. c) Evitaţi cu corpul dumneavoastră zona în care scula electrică se deplasează în cazul unui recul. Reculul deplasează scula electrică în direcţia contrară deplasării discu- lui abraziv la locul de blocare. d) Lucraţi cu atenţie deosebită în zona colţurilor, marginilor ascuţite ş.a.m.d.. Evitaţi ricoşarea şi blocarea sculelor ac- cesorii de utilizat, la piesa de prelucrat. Scula accesorie de utilizat, în rotaţie, tinde să se blocheze la colţuri, margini ascuţite sau dacă ricoşează. Acest lucru conduce la o pierdere a controlului sau la un recul. e) Pentru tăierea lemnului nu folosiţi o pânză de ferăstrău cu lanţ, un disc de separare cu diamant segmentat cu o distanţă între segmente mai mare de 10 mm sau o pânză de ferăstrău dinţată. Astfel de scule atașabile cauzează adesea un recul și pierderea controlului. Indicaţii de siguranţă deosebite pentru recti- fi care şi retezare cu disc abraziv a) Utilizaţi numai corpurile abrazive omologate pentru scula electrică a dumneavoastră şi carcasa de protecţie prevăzută pentru aceste corpuri abrazive. Corpurile abrazive, care nu sunt prevăzute pentru scula electrică, nu pot fi protejate sufi - cient şi sunt nesigure. b) Discurile de şlefuit cu degajare trebuie montate astfel încât, suprafaţa de şlefuire să nu depăşească marginea măştii de protecţie. Un disc de şlefuit montat necorespunzător, care depăşeşte marginea măştii de protecţie, nu poate fi protejat sufi ci- ent. c) Masca de protecţie trebuie să fi e montată sigur pe aparatul electric şi reglată în aşa fel încât să se atingă un nivel ma- xim de siguranţă, deci, cea mai mică parte posibilă a corpului abraziv să fi e descoperită spre operator. Masca de protecţie ajută la protecţia operatorului împo- triva cioburilor din piesa de prelucrat, contac- tului cu corpul de şlefuit, precum şi a scântei- lor care ar putea incendia îmbrăcămintea. d) Corpurile abrazive au voie să fi e utilizate numai pentru posibilităţile de utilizare recomandate. De exemplu: nu rectifi caţi niciodată cu partea laterală a unui disc abraziv de retezat. Discurile abrazive de re- tezat sunt destinate pentru rectifi care de ma- terial cu marginea discului. Acţiunea laterală a forţelor asupra acestor corpuri abrazive poate să le spargă. e) Utilizaţi întotdeauna o fl anşă de strân- gere nedeteriorată, cu mărimea şi forma exactă pentru discul abraziv selectat de dumneavoastră. Flanşa adecvată sprijină discul abraziv şi reduce astfel pericolul unei spargeri a discului abraziv. Flanşele pentru discul abraziv de retezat pot fi diferite de fl anşele pentru alte discuri abrazive. f) Nu utilizaţi discuri abrazive uzate de la sculele electrice mai mari. Discurile abra- zive pentru sculele electrice mai mari nu sunt concepute pentru turaţii mai înalte ale scule- lor electrice mai mici şi pot să se spargă. g) Atunci când utilizaţi discuri cu dublu scop, utilizaţi întotdeauna masca de protecţie adecvată pentru aplicaţia în execuţie. În cazul în care nu se utilizează masca de protecţie corectă, acest lucru poate duce la răniri grave datorită neatingerii nivelu- lui de ecranare dorit. Alte indicaţii de siguranţă deosebite pentru retezare cu disc abraziv a) Evitaţi blocarea discului abraziv de rete- zat sau o presiune de apăsare prea înaltă. Nu executaţi tăieturi excesiv de adânci. O suprasarcină asupra discului abraziv de rete- zat măreşte solicitarea ei şi predispunerea la înţepenire sau gripare şi astfel la posibilitatea unui recul sau spargerea corpului abraziv. b) Evitaţi zona din faţa şi spatele discu- Anl_DT_AG_18_125_3_Li_SPK7_PRINT.indb 130Anl_DT_AG_18_125_3_Li_SPK7_PRINT.indb 130 12.11.2024 10:18:5612.11.2024 10:18:56RO

lui abraziv de retezat, în rotaţie. Dacă deplasaţi discul abraziv de retezat în materia- lul de prelucrat, de la dumneavoastră în exte- rior, atunci în cazul unui recul al sculei electri- ce cu discul în rotaţie, scula electrică poate fi proiectată direct în direcţia dumneavoastră. c) Dacă discul abraziv de retezat se blochează sau dacă dumneavoastră întrerupeţi lucrul, atunci deconectaţi aparatul şi ţineţi aparatul liniştit în mână până când discul se opreşte. Nu încercaţi niciodată să scoateţi din tăietură discul abraziv de retezat încă în funcţiune, de- oarece în caz contrar se poate produce un recul. Stabiliţi şi remediaţi cauza pentru blocarea discului. d) Nu reconectaţi scula electrică, atât timp cât scula se afl ă în materialul de prelu- crat. Lăsaţi discul abraziv de retezat să atingă întâi turaţia lui maximă, înainte de a continua cu atenţie tăierea. În caz contrar discul se poate prinde, poate sări din materia- lul de prelucrat sau poate produce un recul. e) Sprijiniţi plăcile sau piesele de prelucrat mari, pentru a reduce riscul unui recul prin înţepenirea discului abraziv de re- tezat. Piesele mari de prelucrat se pot îndoi datorită greutăţii lor proprii. Piesa de prelucrat trebuie să fi e sprijinită la ambele părţi ale dis- cului şi anume atât în apropierea tăieturii de retezare cât şi la margine. f) Fiţi deosebit de atent la „decupări“ în pereţii existenţi sau alte zone imprevizi- bile. Discul abraziv de retezat, care trebuie cufundat în material, poate produce un recul în cazul tăierii în conducte de gaz sau de apă, cabluri electrice sau alte obiecte. g) Nu executaţi tăieturi curbate. Supra- solicitarea discului de separare măreşte predispoziţia pentru agăţare sau blocare şi astfel posibilitatea unui recul sau ruperii corpului de şlefuit, ceea ce poate duce la accidentări grave.

2. Descrierea aparatului şi cuprinsul

2.1 Descrierea aparatului (Fig. 1)

1. Dispozitiv de blocare a arborelui

2. Întrerupător pornire/oprire

3. Mâner suplimentar

4. Dispozitiv de protecţie

5. Cheie cu gaură frontală

7. Aparat de încărcat

9. Afi şarea capacităţii acumulatorului

10. Protecţie disc de separare

2.2 Cuprinsul livrării

Vă rugăm să verifi caţi integralitatea articolului în baza cuprinsului livrării descris. În cazul în care lipsesc piese, vă rugăm să vă adresaţi în interval de maxim 5 zile lucrătoare de la cumpărarea ar- ticolului la centrul nostru de service sau la maga- zinul la care aţi achiziţionat aparatul, prezentaţi în acest caz un bon de cumpărare valabil. Vă rugăm să ţineţi cont de tabelul de garanţie cuprins în informaţiile de service din capătul instrucţiunilor de utilizare.

Deschideţi ambalajul şi scoateţi aparatul cu grijă.

Îndepărtaţi ambalajul, precum şi siguranţele de ambalare şi de transport (dacă există).

Verificaţi dacă livrarea este completă.

Controlaţi aparatul şi accesoriile dacă nu prezintă pagube de transport.

P ăstraţi ambalajul după posibilitate, până la expirarea duratei de garanţie. Pericol! Aparatul şi ambalajul nu sunt jucării pentru copii! Copiilor le este interzis să se joace cu pungi din material plastic, folii şi piese mici! Există pericolul de înghiţire şi sufocare!

Cheie cu gaură frontală

Dispozitiv de protecţie

Instrucţiuni de utilizare originale

3. Utilizarea conform scopului

Polizorul unghiular cu acumulator este prevăzut pentru şlefuirea metalelor şi a pietrei, cu utilizarea discului de şlefuit şi a dispozitivului de protecţie corespunzător. Avertisment! Folosirea polizorului unghiular la tăierea metalelor şi a pietrei este permisă numai cu dispozitivul de protecţie montat, acesta fi ind disponibil ca şi accesoriu. Anl_DT_AG_18_125_3_Li_SPK7_PRINT.indb 131Anl_DT_AG_18_125_3_Li_SPK7_PRINT.indb 131 12.11.2024 10:18:5612.11.2024 10:18:56RO

Aparatul poate fi utilizat numai în conformitate cu scopul pentru care a fost creat. Orice utilizare care depăşeşte acest domeniu este considerată neconformă. Pentru eventualele daune sau acci- dente de orice tip rezultate ca urmare a utilizării neconforme a aparatului răspunde utilizatorul/ operatorul şi nu producătorul. Vă rugăm să ţineţi de asemenea cont de faptul că aparatele noastre nu sunt construite pentru utili- zare în scopuri meşteşugăreşti sau industriale. Nu ne asumăm nicio răspundere pentru eventualele probleme survenite ca urmare a utilizării aparatu- lui în întreprinderi lucrative, meşteşugăreşti sau industriale precum şi în alte activităţi similare.

Sursă de alimentare a motorului: ............18 V c.c. Tu r a ţie nominală: .................................8500 min

Diametru maxim discuri: ......................... 125 mm Disc de şlefuit: ................................ 125 x 22 mm Disc de separare: ............................125 x 22 mm Filetul mandrinei: ......................................... M14 Tensiune de ieşire aparat de încărcat: ....20 V d.c. Curent de ieşire aparat de încărcat: ...............3 A Tensiune de alimentare aparat de încărcat: ......... ............................................. 200-250V~ 50-60Hz Tip acumulator: .......................................... Li-Ion Numărul celulelor acumulatorului: .................. 10 Capacitatea acumulatorului: ......................4,0 Ah Greutate: ....................................................2,3 kg Încărcarea acumulatorilor Li-Ion din seria Power X-Change este permisă numai cu încărcătorii Power X-Charger. Pericol! Zgomote şi vibraţii Valorile nivelelor de zgomot şi de vibraţie au fost calculate conform EN 60745-1, EN 60745-2-3. Nivelul presiunii sonore L

........................................... 3 dB Purtaţi protecţie antifonică. Expunerea la zgomot poate cauza deteriorarea sau pierderea auzului. Valorile totale ale nivelului de vibraţii (suma vectorială a trei direcţii), calculate conform EN 60745-1, EN 60745-2-3. Mâner Valoarea de emisie a vibraţiilor a h, AG = 2,830 m/s

Valorile vibraţiilor totale şi valorile emisiei sonore menţionate au fost măsurate conform unui pro- ces de verifi care normat şi pot fi utilizate pentru comparaţia cu alte aparate electrice ale altor producători. Valorile vibraţiilor totale şi valorile emisiei sonore menţionate pot fi utilizate pentru şi la o estimare provizorie a solicitării aparatului. Avertisment: Emisiile de vibraţie şi emisiile sonore pot devia de la valorile menţionate în timpul utilizării efective a aparatului electric, în funcţie de modul de utilizare al aparatului electric şi în special de tipul piesei de prelucrat. Limitaţi zgomotul şi vibraţiile la un nivel mi- nim.

Utilizaţi numai aparate în stare ireproşabilă.

Întreţineţi şi curăţaţi aparatul cu regularitate.

Adaptaţi modul dvs. de lucru aparatului.

Nu suprasolicitaţi aparatul.

Dacă este necesar, lăsaţi aparatul să fie veri- ficat.

Decuplaţi aparatul, atunci când acesta nu este utilizat. Atenţie! Riscuri reziduale Riscurile reziduale nu pot fi eliminate com- plet, chiar dacă manipulaţi această sculă electrică în mod regulamentar. Următoarele pericole pot apărea, dependente de tipul con- structiv şi execuţia acestei scule electrice:

1. Afecţiuni pulmonare, în cazul în care nu se

poartă mască de protecţie împotriva prafului adecvată.

2. Afecţiuni auditive, în cazul în care nu se

poartă protecţie antifonică corespunzătoare.

3. Afecţiuni ale sănătăţii rezultate din vibraţia

mână-braţ, în cazul utilizării timp mai înde- lungat a aparatului sau a utilizării şi întreţinerii sale necorespunzătoare. Anl_DT_AG_18_125_3_Li_SPK7_PRINT.indb 132Anl_DT_AG_18_125_3_Li_SPK7_PRINT.indb 132 12.11.2024 10:18:5612.11.2024 10:18:56RO

5. Înainte de punerea în funcţiune

Avertisment! Scoateţi întotdeauna acumulatorul înainte de a efectua reglaje la aparat.

5.1 Montarea mânerului suplimentar (Fig. 2)

Polizorul unghiular cu acumulator nu are voie să fie utilizat fără mânerul suplimentar (3).

Mânerul suplimentar poate fi înşurubat în cele două poziţii (A, B). Partea aparatului Adecvată pentru Stânga (Poz. A / ca în fi gură) Dreptaci Dreapta (Poz. B) Stângaci

5.2 Înlocuirea şi reglarea dispozitivului de

protecţie (Fig. 3a) Înlocuirea:

Îndepărtaţi piuliţa flanşă (b) şi flanşa de strân- gere de dedesubt.

Desfaceţi pârghia de fixare (a) la dispozitivul de protecţie (4).

Rotiţi dispozitivul de protecţie (4) cu 180° în sensul acelor de ceasornic, astfel încât protecţia să fie orientată în sus.

Scoateţi dispozitivul de protecţie (4). Montarea se realizează în ordine inversă. Reglarea:

Reglaţi dispozitivul de siguranţă (4) pentru protecţia mâinilor astfel încât piesa de şlefuit să fie deplasată dinspre corpul Dvs.

Poziţia dispozitivului de protecţie (4) poate fi adaptată la respectivele condiţii de lucru: slăbiţi pârghia de fixare (a) și rotiţi dispozitivul de protecţie (4) în poziţia dorită.

Aveţi grijă ca dispozitivul de protecţie (4) să acopere corect carcasa roţii dinţate.

Fixaţi pârghia (a) la loc.

Asiguraţi-vă că dispozitivul de protecţie (4) este bine fixat. Avertisment! Ţineţi cont de poziţia stabilă a dispozitivului de protecţie. Avertisment! Nu utilizaţi niciodată polizorul unghiular fără dispozitivul de protecţie.

5.3 Montarea/demontarea protecţiei discului

Polizorul unghiular este echipat cu o protecţie detașabilă a discului de separare (10).

Dispozitivul de protecţie (4) nu trebuie schim- bat pentru asamblare.

Împingeţi protecţia detașabilă a discului de separare (10), începând din lateral cu dispo- zitivul de blocare (Fig. 3b), pe protecţie.

Asiguraţi-vă că dispozitivul de protecţie (4) se află între nervurile de ghidare (g) ale protecţiei detașabile a discului de separare (Fig. 3b).

Apoi împingeţi protecţia detașabilă a discului de separare în sens invers acelor de ceasor- nic pe protecţie, până când se blochează audibil (Fig. 3c-3e).

Pentru a scoate din nou protecţia detașabilă a discului de separare (10), împingeţi dispo- zitivul de blocare (b) ușor deoparte de dispo- zitivul de protecţie (4), așa cum este arătat în figura 3f, până când protecţia detașabilă a discului de separare (10) poate fi rotită. Acum rotiţi protecţia în sensul acelor de ceasornic de pe dispozitivul de protecţie (4).

5.4 Probă de funcţionare a discurilor de

şlefuit noi Lăsaţi polizorul unghiular cu discurile de şlefuit sau de separare montate să funcţioneze în gol cel puţin 1 minut. Discuri care vibrează trebuie schim- bate imediat.

6.1 Încărcarea pachetului de acumulatori LI

1. Scoateţi acumulatorul (6) din mâner, apăsând

tasta de blocare (8) în jos.

2. Comparaţi dacă tensiunea de reţea indicată

pe plăcuţa indicatoare corespunde cu tensi- unea existentă în reţea. Introduceţi ştecherul de reţea al încărcătorului (7) în priză. LED-ul verde începe să lumineze intermitent.

3. Introduceţi acumulatorul (6) în aparatul de

încărcat (7). La punctul 10 (Afi şajul aparatului de încărcat) găsiţi un tabel cu semnifi caţiile afi şajului LED- urilor pe aparatul de încărcat. Anl_DT_AG_18_125_3_Li_SPK7_PRINT.indb 133Anl_DT_AG_18_125_3_Li_SPK7_PRINT.indb 133 12.11.2024 10:18:5612.11.2024 10:18:56RO

Dacă nu este posibilă încărcarea pachetului de acumulatori vă rugăm să verifi caţi

dacă există tensiune la priză

dacă există un contact perfect la contactele de încărcare ale aparatului de încărcat. Dacă totuşi nu este posibilă încărcarea pachetului de acumulatori, vă rugăm să trimiteţi

încărcătorul şi adaptorul de încărcare

şi pachetul de acumulatori la service-ul nostru pentru clienţi.

6.2 Afi şarea capacităţii acumulatorului

(Fig. 1c/Pos. 9) Apăsaţi comutatorul pentru afi şarea capacităţii acumulatorului (a). Afi şajul capacităţii acumula- torului (9) vă semnalizează nivelul de încărcare al acumulatorului în baza a 3 LED-uri. Toate 3 LED-urile luminează: Acumulatorul este complet încărcat. Se aprind 2 LED-uri sau numai unul Acumulatorul mai are rezerve sufi ciente. 1 LED clipeşte: Acumulatorul este gol, încărcaţi acumulatorul. Toate LED-urile clipesc: Temperatura acumulatorului este prea scăzută. Îndepărtaţi acumulatorul din aparatul de încărcat şi lăsaţi-l o zi la temperatura camerei. În cazul în care defecţiunea persistă, acumulatorul este descărcat profund şi este defect. Îndepărtaţi acu- mulatorul din aparatul de încărcat. Încărcarea şi utilizarea unui acumulator defect este interzisă.

6.3 Pornirea (Fig. 4)

Pentru pornire împingeţi întrerupătorul pornire/ oprire (2) înainte şi apăsaţi-l în jos. Pentru oprirea polizorului unghiular apăsaţi întrerupătorul por- nire/oprire (2) în partea din spate. Întrerupătorul pornire/oprire (2) revine în poziţia iniţială. Indicaţie! În caz de neutilizare aparatul comută după 10 minute în modul „Standby“. Pentru reactivare: porniţi aparatul de două ori sau apăsaţi pe afi şajul capacităţii acumulatorului. Modul „Standby“ protejează acumulatorul. Indicaţie! După oprirea aparatului cu acumulator (datorită suprasolicitării), acesta porneşte automat din nou. Indicaţie! Aşteptaţi până când aparatul atinge turaţia maximă. Apoi puteţi aşeza polizorul unghiular pe piesă şi puteţi începe prelucrarea.

6.4 Înlocuirea discurilor de şlefuit (Fig. 5/6)

Pentru înlocuirea discurilor de polizor aveţi nevoie de cheia cu gaură frontală (5) alăturată. Această cheie cu gaură frontală (5) este păstrată în mâ- nerul suplimentar (3). La nevoie scoateţi cheia cu gaură frontală (5) din mânerul suplimentar (3). Pericol! Din motive de securitate polizorul un- ghiular nu are voie să fi e folosit cu cheia cu gaură frontală (5) montată.

Schimbare uşoară a discurilor prin dispoziti- vul de blocare al arborelui (1).

Apăsaţi dispozitivul de blocare al arborelui (1) şi lăsaţi discul de şlefuit să se blocheze.

Desfaceţi piuliţa flanşă cu ajutorul cheii cu gaură frontală (5). (a se vedea figura 6)

Înlocuiţi discul de şlefuit sau de separare şi strângeţi piuliţa flanşă cu cheia cu gaură frontală. Indicaţie! Apăsaţi dispozitivul de blocare al arborelui numai cu motorul şi arborele discului de şlefuit oprit. Dispozitivul de blocare al ar- borelui trebuie să rămână apăsat în timpul schimbării discului! În cazul discurilor de şlefuit sau de separare cu o grosime de până la 3 mm, piuliţa fl anşă trebuie înşurubată cu partea plană spre discul de şlefuit sau de separare.

6.5 Poziţionarea fl anşei la utilizarea discurilor

de şlefuit şi de separare (Fig. 7-10)

Poziţionarea flanşei în cazul utilizării unui disc de şlefuit cu degajare sau execuţie plană (Fig. 8) a) Flanşă de strângere b) Piuliţă flanşă

Poziţionarea flanşei în cazul utilizării unui disc de separare cu degajare (Fig. 9) a) Flanşă de strângere b) Piuliţă flanşă

Poziţionarea flanşei în cazul utilizării unui disc de separare, execuţie plană (Fig. 10) a) Flanşă de strângere b) Piuliţă flanşă Anl_DT_AG_18_125_3_Li_SPK7_PRINT.indb 134Anl_DT_AG_18_125_3_Li_SPK7_PRINT.indb 134 12.11.2024 10:18:5612.11.2024 10:18:56RO

Motorul trebuie să fi e aerisit bine în timpul lucru- lui, de aceea fantele de aerisire trebuie menţinute permanent curate.

Diametrul discului de şlefuit sau de separare nu are voie să fie mai mare decât diametrul prescris.

Verificaţi înainte de utilizare turaţia indicată a discului de şlefuit sau de separare.

Tu r a ţia maximă a discului de şlefuit sau de separare trebuie să fie mai mare decât turaţia la mers în gol a polizorului unghiular.

Utilizaţi numai discuri de şlefuit şi de separare care corespund unei turaţii de cel puţin 8.500 min-1 şi care sunt aprobate pentru o viteză periferică de 56 m/s.

Aveţi grijă la utilizarea discurilor de separare cu diamant la direcţia de rotire. Săgeata indi- catoare a direcţiei de rotire pe discul de sepa- rare cu diamant trebuie să corespundă săgeţii indicatoare a direcţiei de rotire de pe aparat. Avertisment! Ţineţi cont de depozitarea şi transportul adec- vat, în special în cazul corpurilor abrazive. Nu expuneţi corpurile abrazive niciodată la lovituri, torsiuni sau muchii ascuţite (de ex. în timpul transportului sau depozitării într-o ladă de unelte). Acest lucru poate duce la deteriorarea corpurilor abrazive, cum ar fi de ex. fi suri, care pot reprezen- ta un pericol pentru utilizator. Avertisment!

6.8 Indicaţii de lucru

6.8.1 Rectifi care prin degroşare (Fig. 11)

Atenţie! Utilizaţi pentru şlefuire dispozitivul de protecţie! Cel mai bun rezultat la rectifi carea prin degroşare îl obţineţi dacă poziţionaţi discul de şlefuit într- un unghi de 30° până la 40° faţă de suprafaţa de şlefuit şi îl deplasaţ i uniform peste piesa de prelucrat.

6.8.2 Retezarea (Fig. 12)

Atenţie! Utilizaţi pentru tăiere dispozitivul de protecţie! (Nu este cuprins în livrare). Nu înclinaţi polizorul unghiular în timpul lucrărilor de tăiere. Discul de separare trebuie să prezinte o margine de separare impecabilă. Pentru tăierea pietrei tari utilizaţi cel mai bine un disc de separare cu diamant. Avertisment! Nu este permisă prelucrarea materialelor cu conţinut de azbest! Avertisment! Nu utilizaţi niciodată discuri de separare la rectifi carea prin degroşare. Indicaţie! Pentru mărirea randamentului de tăiere şi a du- ratei de funcţionare a aparatului cu acumulator, recomandăm utilizarea unui disc de separare cu o grosime de 1 mm.

7. Curăţirea, întreţinerea şi comanda

pieselor de schimb Pericol! Înaintea tuturor lucrărilor de curăţire scoateţi ştecherul din priză.

Păstraţi cât mai curat posibil dispozitivele de protecţie, şliţurile de aerisire şi carcasa motorului. Ştergeţi aparatul cu o cârpă curată sau curăţaţi-l cu aer comprimat la o presiune mică.

Recomandăm curăţarea aparatului imediat după fiecare utilizare.

Curăţaţi aparatul cu regularitate cu o cârpă umedă şi puţin săpun. Nu folosiţi detergenţi sau solvenţi pentru curăţare; acestea ar putea ataca părţile din material plastic ale aparatu- lui. Fiţi atenţi să nu intre apă în interiorul apa- ratului. Pătrunderea apei în aparatul electric măreşte riscul de electrocutare.

În interiorul aparatului nu se găsesc piese care necesită întreţinere curentă.

7.3 Comanda pieselor de schimb:

La comanda pieselor de schimb trebuie comuni- cate următoarele informaţii;

Numărul articolului aparatului

Numărul de identificare al aparatului

8. Eliminarea şi reciclarea

Aparatul se afl ă într-un ambalaj pentru a împiedi- ca pagubele de transport. Acest ambalaj este o materie primă şi este astfel refolosibil sau poate fi readus în circuitul de revalorifi care a materiilor prime. Aparatul şi piesele sale auxiliare sunt con- struite din diferite materiale, cum ar fi de exemplu metal sau material plastic. Aparatele electrice nu se vor arunca la gunoiul menajer. Pentru salubri- zarea corespunzătoare, aparatul se va preda la un centru de colectare. Dacă nu aveţi cunoştinţă unde se afl ă un centru de colectare, informaţi-vă în acest sens la administraţia comunală.

Depozitaţi aparatul şi accesoriile acestuia la loc întunecos, uscat şi ferit de îngheţ, precum şi inac- cesibil copiilor. Temperatura de depozitare optimă este între 5 şi 30 ˚C. Păstraţi aparatul electric în ambalajul original. Eliminare Sculele electrice, acumulatorii, accesoriile şi ambalajele trebuie direcţionate către o staţie de revalorifi care ecologică. Nu aruncaţi sculele electrice şi acumulatorii/ bate- riile în gunoiul menajer! Numai pentru ţările UE: Conform Directivei Europene 2012/19/UE privind deşeurile de echipamente electrice şi electronice şi transpunerea acesteia în legislaţia naţională, sculele electrice scoase din uz şi, conform Direc- tivei Europene 2006/66/CE, acumulatorii/bateriile defecţi/defecte sau uzaţi/uzate trebuie colectaţi/ colectate separat şi predaţi/predate la un centru de reciclare ecologică. În cazul eliminării necorespunzătoare, aparatele electrice şi electronice pot avea un efect nociv asupra mediului şi sănătăţii din cauza posibilei prezenţe a substanţelor periculoase. Retipărirea sau orice altă multiplicare a documentaţiei şi documentelor însoţitoare ale produselor, chiar şi parţial, este permisă numai cu acordul în mod expres a fi rmei Einhell Germany AG. Ne rezervăm dreptul pentru modifi cări de ordin tehnic Anl_DT_AG_18_125_3_Li_SPK7_PRINT.indb 136Anl_DT_AG_18_125_3_Li_SPK7_PRINT.indb 136 12.11.2024 10:18:5612.11.2024 10:18:56RO

10. Afi şajul aparatului de încărcat

Starea afi şajului Semnifi caţia şi măsura de remediere LED-ul roşu LED-ul verde stins intermitent Stare de funcţionare Aparatul de încărcat este conectat la reţea şi pregătit de funcţionare, acu- mulatorul nu este în aparatul de încărcat aprins stins Încărcare Aparatul de încărcat încarcă acumulatorul în regim de încărcare rapidă. Timpii de încărcare corespunzători îi găsiţi direct pe aparatul de încărcat. Indicaţie! În funcţie de nivelul de încărcare al acumulatorului timpii de încărcare efectivi pot fi diferiţi de timpii de încărcare menţionaţi. stins aprins Acumulatorul este încărcat şi poate fi pus în folosinţă. (READY TO GO) După aceea se comută într-o încărcare de protecţ ie până la încărcarea completă. Pentru aceasta lăsaţi acumulatorul cu cca. 15 minute mai mult pe aparatul de încărcat. Măsură de remediere: Îndepărtaţi acumulatorul din aparatul de încărcat. Deconectaţi aparatul de încărcat de la reţea. intermitent stins Încărcare adaptată Aparatul de încărcat se găseşte în regimul de încărcare de protecţie. În acest regim, din motive de siguranţă, acumulatorul este încărcat mai în- cet şi necesită mai mult timp. Acest lucru poate avea următoarele cauze: - Acumulatorul nu a mai fost încărcat timp foarte îndelungat. - Temperatura acumulatorului nu se găseşte în intervalul ideal. Măsură de remediere: Aşteptaţi până când procesul de încărcare este încheiat, apoi acumula- torul poate fi încărcat în continuare. intermitent intermitent Defecţiune Nu mai este posibilă încărcarea acumulatorului. Acumulatorul este defect.

sură de remediere: Încărcarea unui acumulator defect este interzisă. Îndepărtaţi acumulatorul din aparatul de încărcat. aprins aprins Deteriorare datorată temperaturii Acumulatorul este prea fi erbinte (de ex. la radiaţie solară directă) sau prea rece (sub 0° C) Măsură de remediere: Îndepărtaţi acumulatorul din aparatul de încărcat şi păstraţi-l o zi la tempe- ratura încăperii (cca. 20° C). Anl_DT_AG_18_125_3_Li_SPK7_PRINT.indb 137Anl_DT_AG_18_125_3_Li_SPK7_PRINT.indb 137 12.11.2024 10:18:5712.11.2024 10:18:57RO

Informaţii de service În toate ţările menţionate în certifi catul de garanţie dispunem de parteneri de service competenţi, datele de contact ale acestora le puteţi găsi în certifi catul de garanţie. Aceşti parteneri vă stau la dispoziţie pentru toate problemele referitoare la service, piese de schimb şi de uzură sau aprovizionarea cu mate- riale de consum. Se va ţine cont de faptul că la acest produs, următoarele piese sunt supuse unei uzuri naturale sau da- torate utilizării resp. că aceste piese sunt necesare ca materiale de consum. Categorie exemplu Piese de uzură* Periile de cărbune, Acumulator Material de consum/ Piese de consum* Discuri de separare, discuri de şlefuit Piese lipsă

• nu este cuprins în livrare în mod obligatoriu! În caz de deteriorări sau defecte, vă rugăm să anunţaţi acest lucru pe pagina de internet www.Einhell-Service.com. Vă rugăm să ţineţi cont de descrierea exactă a defecţiunii şi răspundeţi în orice caz la următoarele întrebări:

A funcţionat aparatul o dată sau a fost de la început defect?

Aţi remarcat ceva înainte de defectarea aparatului (simptom înainte de defectare)?

Ce fel de defecţiune prezintă aparatul după părerea dumneavoastră (simptom principal)? Descrieţi această defecţiune. Anl_DT_AG_18_125_3_Li_SPK7_PRINT.indb 138Anl_DT_AG_18_125_3_Li_SPK7_PRINT.indb 138 12.11.2024 10:18:5712.11.2024 10:18:57RO

Certifi cat de garanţie Stimată clientă, stimate client, produsele noastre sunt supuse unui control de calitate riguros. Dacă totuşi vreodată acest aparat nu va funcţiona ireproșabil, ne pare foarte rău şi vă rugăm să vă adresaţi centrului nostru service, la adresa indicată la fi nalul acestui certifi cat de garanţie. Bineînţeles că vă stăm şi la telefon cu plăcere la dispoziţie, la numărul de service menţionat. Pentru revendicarea pretenţiilor de garanţie trebuie ţinut cont de următoarele:

1. Aceste condiţii de garanţie se adresează exclusiv consumatorilor, deci persoanelor fi zice, care nu doresc

să utilizeze acest produs în cadrul unor activităţi lucrative sau pentru activităţi profesionale independente. Aceste condiţii de garanţie reglementează prestaţiile de garanţie suplimentare, pe care producătorul jos numit le promite cumpărătorilor săi la cumpărarea unui aparat nou, suplimentar garanţiei legale. Pretenţiile dumneavoastră de garanţie legale nu sunt atinse de această garanţie. Prestaţia noastră de garanţie este gratuită pentru dumneavoastră.

2. Prestaţia de garanţie se extinde în exclusivitate asupra defectelor la aparatul nou achiziţionat de

dumneavoastră de la producătorul jos numit în Uniunea Europeană, care provin din erori de material sau de fabricaţie şi se limitează, în funcţie de decizia noastră, la remedierea acestor defecte sau la schim- barea aparatului. Vă rugăm să ţineţi de asemenea cont de faptul că aparatele noastre nu sunt construite pentru utilizare în scopuri lucrative, meşteşugăreşti sau profesionale. Din acest motiv nu se va încheia un contract de garanţie, atunci când aparatul este folosit în perioada de garanţie în întreprinderi lucrative, meşteşugăreşti sau industriale precum şi pentru activităţi similare. Pentru articolele sub marca „Professio- nal”, excluderea pentru uz lucrativ, meșteșugăresc sau profesional nu se aplică.

3. Excluse de la garanţie sunt următoarele:

Deteriorări datorate neluării în considerare a instrucţiunilor de montare, a instrucţiunilor de utilizare sau instalării necompetente (cum ar fi de exemplu racordarea la o tensiune de reţea greşită sau la un curent greşit), neluării în considerare a prescripţiilor referitoare la lucrările de întreţinere şi siguranţă, expunerea aparatului la condiţii de mediu anormale sau îngrijire şi întreţinere insuficientă.

Deteriorări ale aparatului, cauzate de utilizarea abuzivă sau improprie (cum ar fi suprasolicitarea apa- ratului sau folosirea uneltelor ataşabile sau auxiliarilor neadmiși), intrarea corpurilor străine în aparat (cum ar fi nisip, pietre sau praf), deteriorări din timpul transportului, recurgerea la violenţă sau influenţe străine (cum ar fi de exemplu deteriorări datorită căderii).

Deteriorări ale aparatului sau ale unor părţi ale acestuia, care se explică prin uzură normală, conformă utilizării sau altă uzură naturală. De exemplu, acumulatorii și pachetele de acumulatori sunt supuse uzurii naturale și sunt proiectate pentru un număr limitat de cicluri. Uzura este influenţată negativ în special de sarcinile solicitate, vitezele de încărcare, dar și de expunerea la căldură, frig, vibraţii și șocuri.

4. Garanţia este valabilă pe o perioadă de 5 ani de la data achiziţiei dispozitivului (garanţia pentru acumulator

este de 2 ani, cu excepţia cazului în care acumulatorul este înregistrat pe site-ul Einhell, atunci garanţia este tot de 3 ani). Pretenţiile de garanţie se vor revendica în interval de două săptămâni de la data apariţiei defectului. Este exclusă revendicarea pretenţiei de garanţie după expirarea duratei de garanţie. Repararea sau schimbarea aparatului nu duce nici la prelungirea duratei de garanţie şi nici nu se va fi xa o durată de garanţie nouă pentru prestaţia efectuată la acest aparat sau pentru o piesă schimbată la acesta. Acest luc- ru este valabil şi în cazul unui service la faţa locului.

5. Pentru revendicarea pretenţiilor de garanţie, vă rugăm să anunţaţi aparatul defect la:

www.Einhell-Service.com. Vă rugăm să aveţi pregătit bonul de cumpărare sau altă dovadă de cumpărare a aparatului dvs. nou. Aparate trimise fără dovadă corespunzătoare sau fără plăcută de identifi care sunt excluse de la prestaţia de garanţie, datorită posibilităţilor insufi ciente de alocare. Dacă defectul aparatului este cuprins în prestaţiile noastre de garanţie, veţi primi imediat înapoi aparatul reparat sau un aparat nou.

6. Dacă aţi dus aparatul într-o ţară din Uniunea Europeană, alta decât ţ

ara în care aţi achiziţionat aparatul, vă oferim prestaţia de garanţie printr-un partener de service local. Nu există nicio pretenţie de garanţie dacă aparatele sunt duse în afara Uniunii Europene. Bineînţeles că remediem cu plăcere contra cost şi defecte la aparate care nu sunt sau nu mai sunt cuprinse în prestaţiile de garanţie. Pentru aceasta, vă rugăm să trimiteţi aparatul la adresa noastră de service. La piesele de uzură, de consum şi piesele lipsă vă informăm în mod expres, că trebuie avute în vedere restricţiile garanţiei menţionate în informaţiile de service ale acestor instrucţiuni de utilizare. Parc Industrial Dragomiresti, Aleea Maria Laura nr.5, Hala B1, Comuna Dragomiresti-Vale, Sat Dragomiresti-Deal, Judetul Ifl ov, 077096. Tel: 021.318.55.44, offi cero@einhell.com Anl_DT_AG_18_125_3_Li_SPK7_PRINT.indb 139Anl_DT_AG_18_125_3_Li_SPK7_PRINT.indb 139 12.11.2024 10:18:5712.11.2024 10:18:57GB

Aceast produs este reciclabil. Dacă nu mai poate ti folosit, vă rugăm să il aduceți într-un centru de reciclare a deșeurilor.
