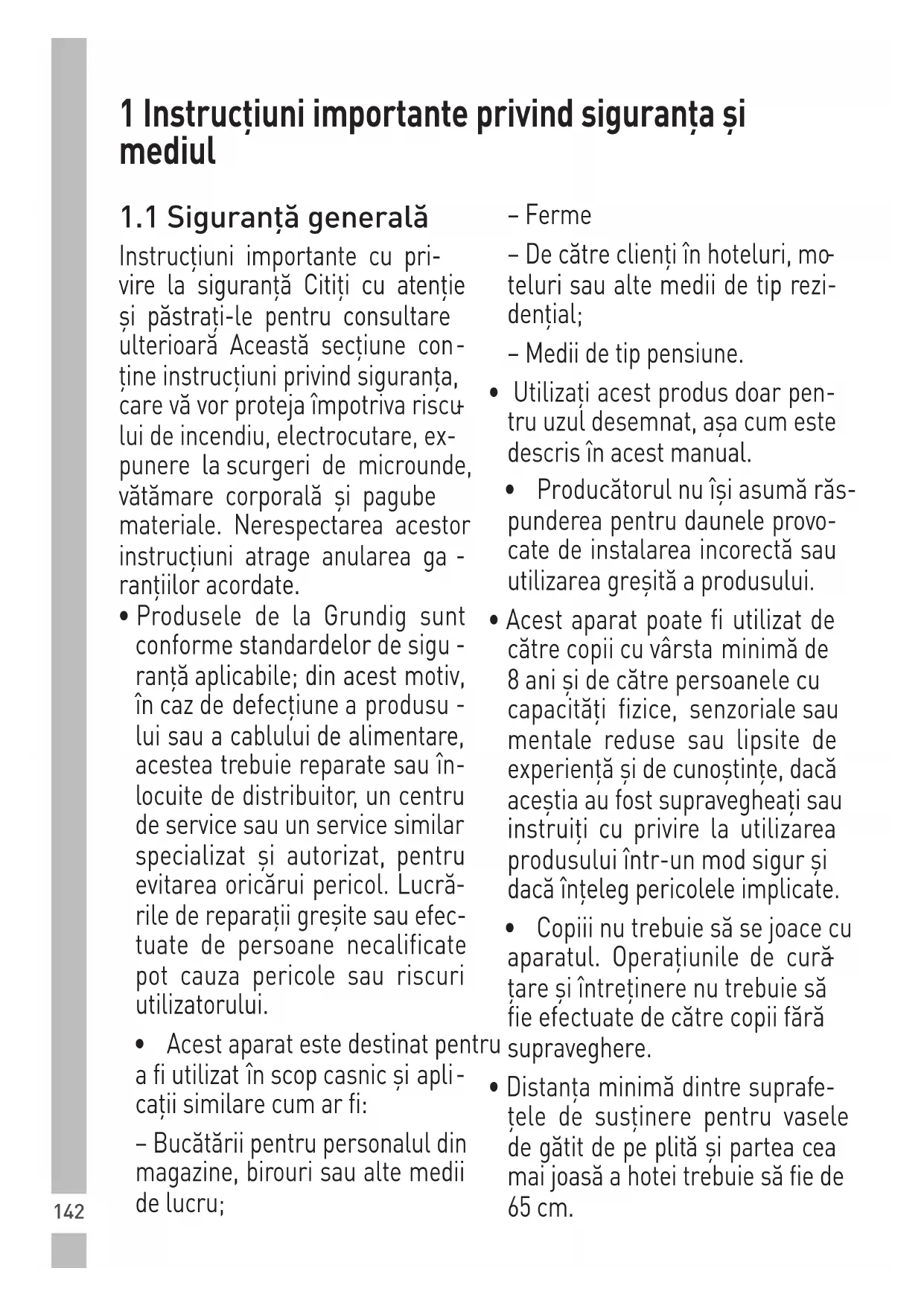

1 Instructiuni importante privind siguranța și mediul

1.1 Siguranță generală

Instrucțiuni importante cu privire la siguranță Citiți cu atenție și păstrați-le pentru consultare ulterioară Această secțiune conține instrucțiuni privind siguranța, care vă vor proteja împotriva riscului de incendiu, electrocutare, ex-punere la scurgeri de microunde, vătămare corporală și pagube materiale. Nerespectarea acestor instrucțiuni atrage anularea ga -ranțiilor acordate.

- Produsele de la Grundig sunt conforme standardelor de siguranță aplicabile; din acest motiv, în caz de defectiune a produsu lui sau a cablului de alimentare, acestea trebuie reparate sau înlocuite de distribuitor, un centru de service sau un service similar specializat și autorizat, pentru evitarea oricărui pericol. Lucrările de reparatii greșite sau efectuate de persoane necalificate pot cauza pericole sau riscuri utilizatorului.

- Acest aparat este destinat pentru a fi utilizat în scop casnic și aplicății similare cum ar fi:

– Bucătării pentru personalul din magazine, birouri sau alte medii de lucru;

- Ferme

- De către clienti în hoteluri, moteluri sau alte medii de tip rezi-dential;

- Medii de tip pensiune.

- Utilizați acest produs doar pentru uzul desemnat, așa cum este descris în acest manual.

- Producătorul nu își asumă răspunderea pentru daunele provocate de instalarea incorectă sau utilizarea greșită a produsului.

- Acest aparat poate fi utilizat de către copii cu vârsta minimă de 8 ani și de către persoanele cu capacități fizice, senzoriale sau mentale reduse sau lipsite de experiență și de cunoștințe, dacă aceștia au fost supravegheați sau instruiți cu privire la utilizarea produsului într-un mod sigur și dacă înțeleg pericolele implicate.

- Copiii nu trebuie să se joace cu aparatul. Operațiunile de curățare și întreținere nu trebuie să fie efectuate de către copii fără supraveghere.

- Distanța minimă dintre suprafețele de susținere pentru vasele de gătit de pe plită și partea cea mai joasă a hotei trebuie să fie de 65 cm.

1 Instructiuni importante privind siguranța și mediul

• Dacă instrucțiunile de instalare a plitei cu gaz specifică distanțe mai mari decât cele de mai sus, se vor respecta instrucțiunile respective.

• Asigurați-vă că tensiunea de alimentare corespunde cu informațiile furnizate pe plăcuța cu date tehnice a produsului.

• Nu utilizați aparatul atunci când cablul de alimentare sau apara - tul în sine este aariat.

• Nu strângeti, nu îndoiti și nu frecați cablul de alimentare de margini tăioase, pentru a preveni avarierea acestuia. Feriți cablul de alimentare de suprafețele fierbinti și focul deschis.
• Utilizați produsul doar cu o priză, cu împământare.

AVERTISMENT: Nu conectați produsul la priza de alimentare înainte de finalizarea instalării.

- Amplasați aparatul astfel încât stecherul să fie întotdeauna ac -cesibil.

• Nu atingeți lămpile dacă au funcționat mult timp. Vă pot arde mâinile, deoarece vor fi fierbinti.
• Respectați reglementările stabilite de autoritățile competente

privind evacuarea aerului rezidual (acest avertisment nu este valabil la utilizarea fără coşul de fum).

• Folosiți produsul după ce ați pus o oală, o tigaie etc. pe plită. În caz contrar, căldura ridicată poate cauza deformări în unele părți ale produsului.
• Opriți plita înainte de a lua oala, tigaia etc. de pe aceasta.

• Nu lăsați ulei fierbinte pe plită. Tigăile cu ulei fierbinte pot pro -voca auto-combustia.

• Fiți atenți la perdele și huse, de-oarece uleiul poate lua foc în timp ce gătiți alimente cum ar fi cartofi prăjiți.

• Filtrul de grăsime trebuie înlocuit cel puțin lunar. Filtrul de carbon trebuie înlocuit cel puțin o dată la 3 luni.
• Produsul trebuie curățat conformât manualului de utilizare. În cazul în care curățarea nu a fost efectuată conform manualului de utilizare, există risc de incendiu.
• Nu folosiți materiale de filtrare care nu sunt rezistente la foc, în locul filtrului actual.
• Utilizați doar componentele ori-

1 Instructiuni importante privind siguranța și mediul

ginale sau componentele recommandate de către producător.

• Nu folosiți produsul fără filtru și nu scoateți filtrele în timp ce produsul funcționează.
• În cazul în care se produce o flacără, opriți alimentarea produsului și aparatele de gătit.
• În cazul în care se produce o flacără, acoperiți flacăra și nu utilizați apă pentru stingere.
• Înainte de fiecare curățare și atunci când produsul nu este fo - losit, scoateți-l din priză.
• Presiunea negativă în mediu nu trebuie să depășească 4 Pa (4 x 10 bari), în timp ce hota pentru plita electrică și aparatele care funcționează cu un alt tip de energie decât electricitatea funcționează simultan.
• În mediul în care este folosit produsul, evacuarea dispozitivelor care funcționează pe combusti - bil lichid sau motorină, cum ar fi radiatorul, trebuie să fie complet izolată sau dispozitivul trebuie să fie de tip ermetic.
• La conectarea coșului de evacuare, folositi tevi cu diametrul de 120 sau 150 mm. Racordul tevilor trebuie să fie cât mai scurt posibil

și să aibă cât mai puține coturi.

Pericol de sufocare! Păstrați materialele de ambalare la loc inaccesibil copiilor.

ATENTIE: În timpul utilizării cu aparate de gătit, piesele accesibile se pot încinge.

- Evacuarea hotei nu trebuie să fie conectată la canalele de aer care includ alte tipuri de fum.

- Ventilația în cameră poate fi insu- i ficientă atunci când hota pentru plita electrică este folosită simul tan cu dispositive care funcțio- nează cu gaz sau alți combustibili (nu se aplică neapărat în cazul aparatelor care doar evacuează aerul înapoi în cameră).

- Obiectele plasate pe produs pot să cadă. Nu amplasați nici un obiect pe aparat.

- Nu flambați alimente sub produs.

AVERTISMENT: Îndepărtați foliile de protecție înainte de a instala hota.

- Nu lăsați niciodată focul deschis la intensitate mare sub hotă când aceasta funcționează.

- Friteuzele trebuie supravegheate permanent în timpul folosirii: uleiul supraîncălzit se poate

1 Instructiuni importante privind siguranța și mediul

aprinde.

1.2 Conformitate cu Directiva DEEE și eliminarea deșeurilor:

Acest produs este conform cu Directiva DEEE a UE (2012/19/EU). Acest produs poartă un simbol pentru deșeuri de echipamente electrice (DEEE).

Acest simbol indică faptul că acest produs nu trebuie eliminat împreună cu alte deșeuri menajere la sfârşitul duratei sale de utilizare.

Dispozitivul uzat trebuie returnat către un punct oficial de colecta re pentru reciclarea dispozitivelor electrice și electronice. Pentru a găsi aceste sisteme de colecta -re contactați autoritățile locale sau distribuitorul de la care a fost achiziționat produsul. Fiecare gospodărie are un rol important în recuperarea și reciclarea electre casnicelor vechi. Eliminarea corespunzătoare a electrocasnicelor uzate ajută la prevenirea posibile -lor consecințe negative pentru mediu și sănătatea umană.

1.3 Conformitatea cu Directiva RoHS

Produsul pe care l-ați achiziționat este conform cu Directiva RoHS UE (2011/65/UE). Produsul nu conține

materiale dăunătoare sau interzise specificate în Directivă.

1.4 Informații despre ambalaj

Ambalajul produsului este fabricat din materiale reciclabile, în conformitate cu reglementările naționale de mediu. Nu eliminați ambalajul împreună cu deșeurile menajere sau de alt tip. Transportați-le la punctele de colectare a ambalajelor desemnate de către autoritățile locale

2 Specificații tehnice ale aparatului

2.1 Comenzi și componente

Vezi ilustrațiile de la pagina 3.

1. Evacuare internă
2. Evacuare externă
3. Capac din sticlă
4. Panou de comandă
5. Iluminare

3 Instalarea aparatului

Apelați la cel mai apropiat agent de service autorizat pentru instalarea hotei.

*Pregătirea locației și a instalației electrice a produsului reprezintă responsabilitatea clientului.

Atentie!

Îndepărtați folia de protectie (dacă există) de pe hotă și de pe suprafața căii de evacuare după instalare.

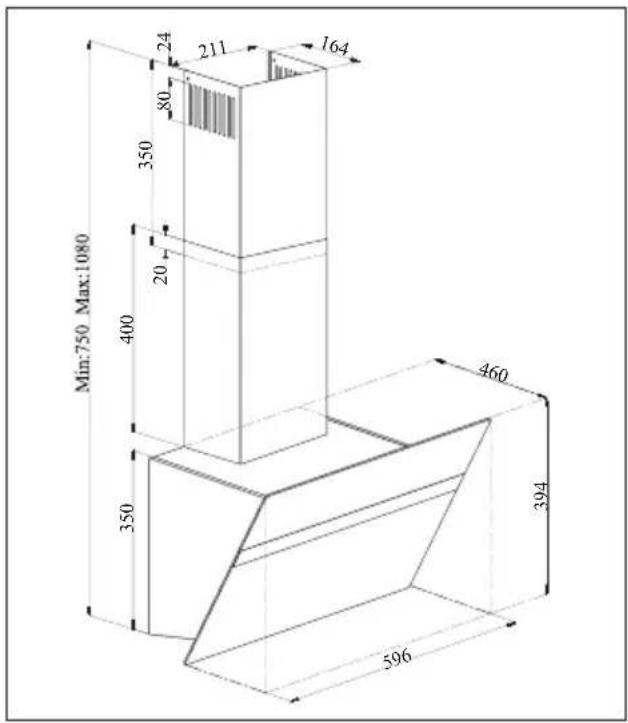

Min:750 Max:1080 400 350 24 211 80 164 20 350 460 394 596

(Figura 2a)

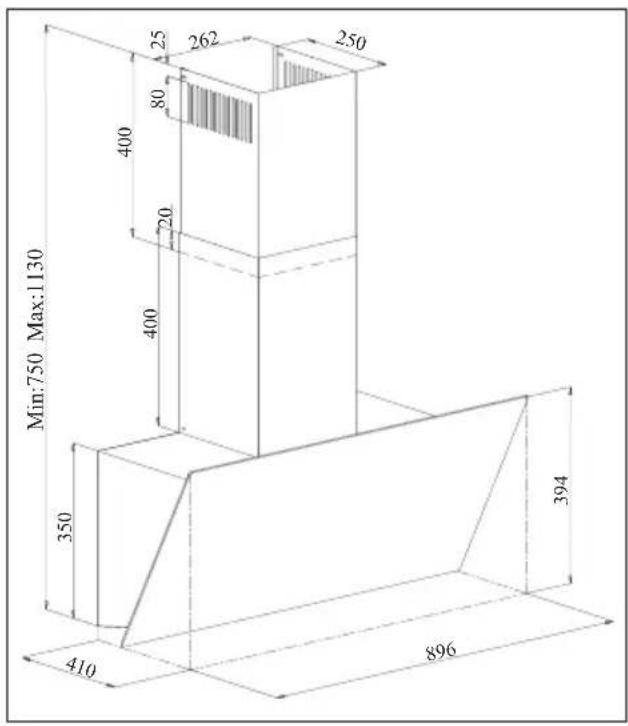

Min:750 Max:1130 410 896 394 350 400 20 80 25 262 250

(Figura 2b)

Distanța dintre suprafața inferioară a hotei și suprafața superioară a plitei trebuie să fie de minim 65 cm.

Racordul electric trebuie efectuat de un electrician calificat.

Instalați aparatul astfel încât să aveți acces facil la racordul electric (ștecher, priză) după instalare.

Dimensiunile sunt date în mm.

3 Instalarea aparatului

1 x placă de racor- dare evacuare

Informațiile necesare pentru pre-gătirea locului de instalare a hotei sunt prezentate mai jos.

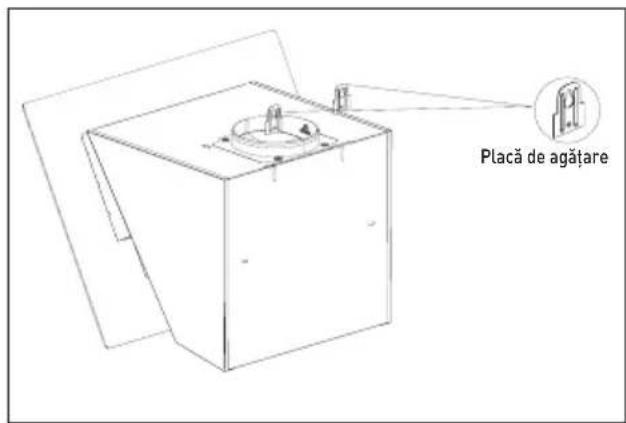

3.2 Instalarea hotei pe perete

Pentru a monta hota pe perete, slă-biți șuruburile plăcilor de agățare de pe carcasa motorului și ridicati plăcile. Strângeți apoi șuruburile plăcilor de agățare. (Figura 3a).

Placă de agățare

(Figura 3a)

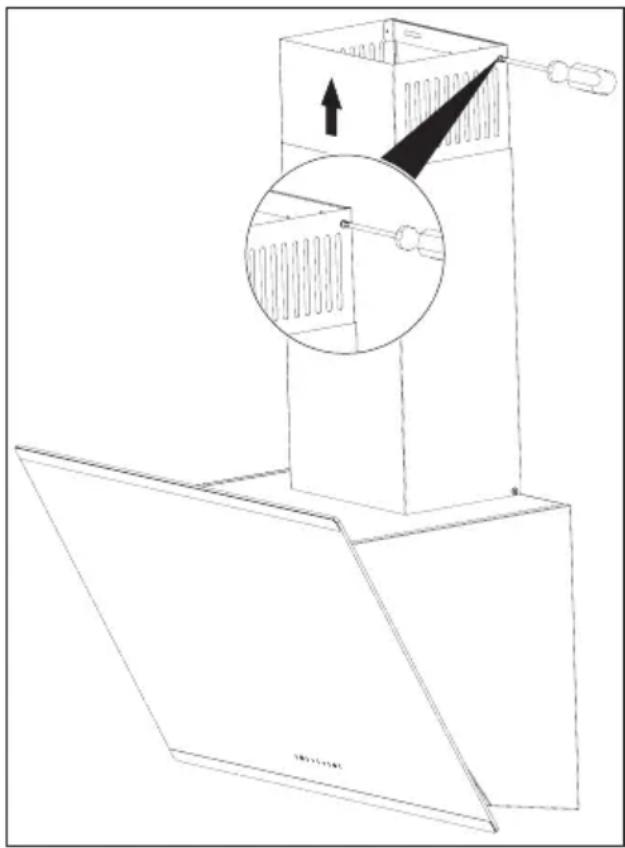

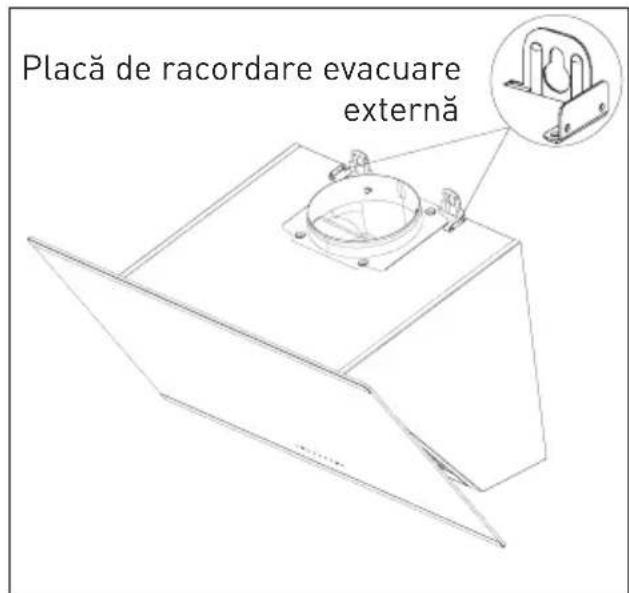

Placă de racordare evacuare externă

(Figura 3b)

Dacă veți folosi o conductă de evacuare ∅ 120 mm, montați adaptorul de evacuare ∅ 120 mm pe aceasta.

3 Instalarea aparatului

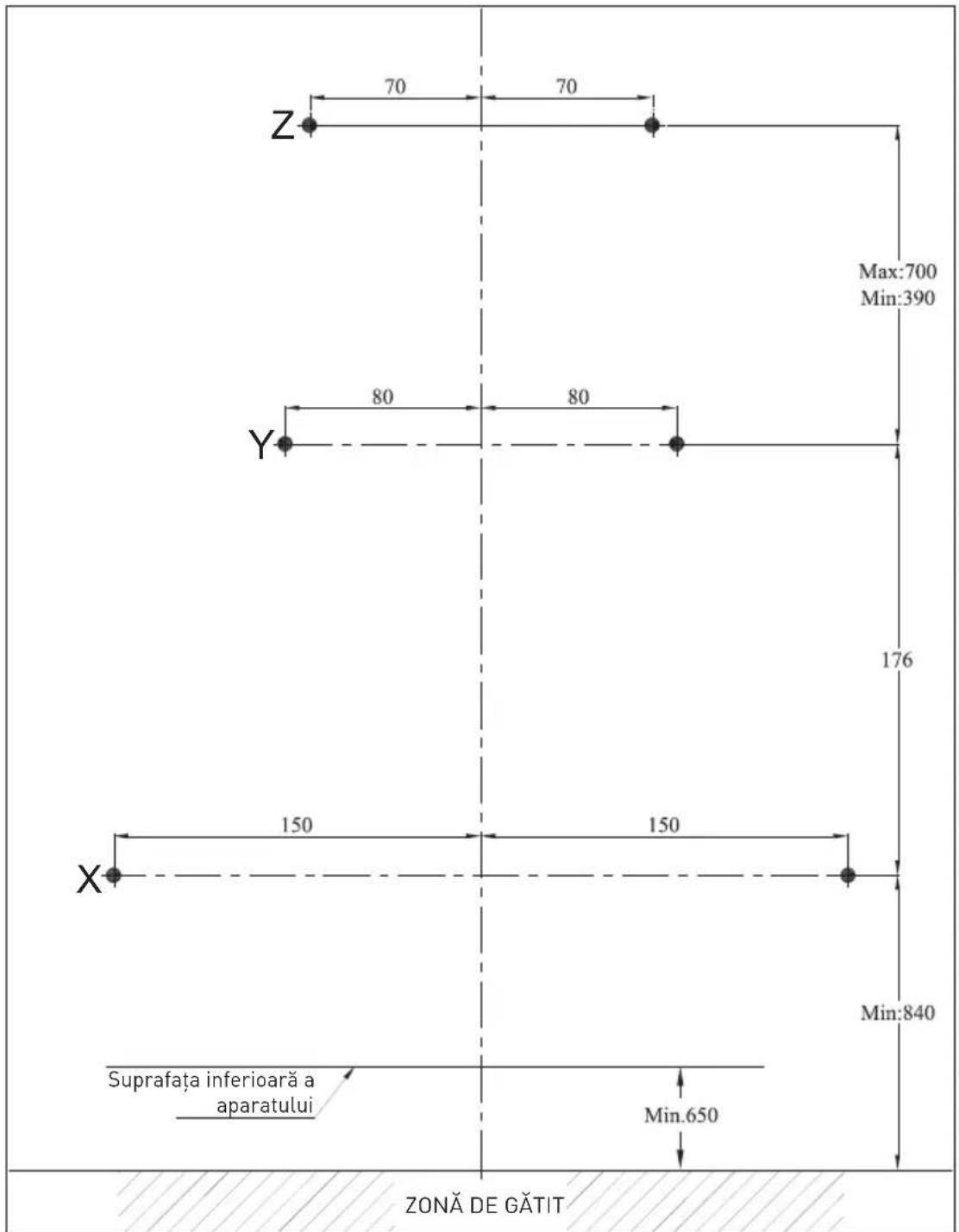

3.3 Realizarea orificiilor de agățare

Fixați şablonul de instalare pe locul de instalare a hotei. Dati găuri în punctele marcate cu (X,Y) (Figura 4) cu un burghiu de ∅ 8 mm și în punctele marcate cu (Z) (Figura 4) cu un burghiu de ∅ 6 mm.

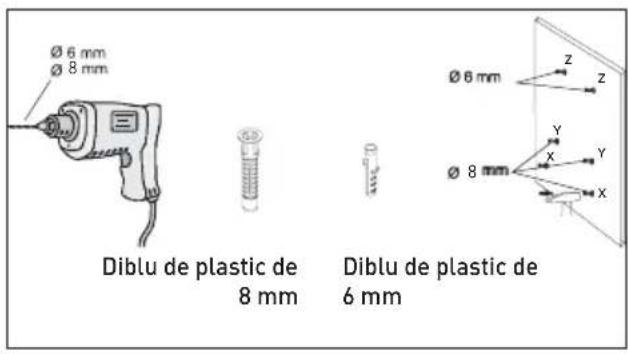

Ø 6 mm Ø 8 mm Diblu de plastic de 8 mm Diblu de plastic de 6 mm

Z 70 70 Max:700 Min:390 Y 80 80 176 150 150 X Suprafața inferioară a aparatului Min.650 Min:840 ZONĂ DE GĂTIT

(Figura 4)

3 Instalarea aparatului

3.4 Introducerea diblurilor

Introduceți cu ajutorul ciocanului diblurile de ∅ 8 mm (X,Y) în orificiile realizate pentru şuruburile de agățare. Introduceți cu ajutorul ciocanului diblurile 2 x ∅ 6 mm (Z) în orificiile realizate cu burghiul de ∅6 mm pentru placa de racordare a evacuării externe. (Figura 4)

3.5 Instalarea şuruburilor de agățare

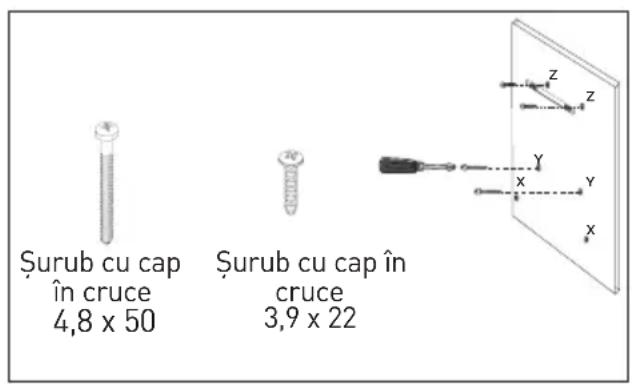

Instalați şuruburile de agățare 4,8 x 50 în diblurile de ∅ 8 mm (Y) pe care le-ați introdus în perete. Între capul şurubului și perete trebuie să existe o distanță de 5 mm. (Figura 5)

Conectați placa de racordare a evacuării interne la diblurile de 6 mm (Z) din perete folosind şuruburi ∅ 3,9x22. (Figura 5)

Şurub cu cap în cruce 4,8 x 50 Şurub cu cap în cruce 3,9 x 22

(Figura 6)

3.6 Agățarea hotei pe perete

- Agățați hota pe şuruburile insta- late în orificiile Y.

- Deschideți fereastra de aspirare laterală a hotei trăgând-o spre dvs. Montați șuruburile 4,8 x 50 în orificiile X din interior pentru a fixa aparatul.

3.7 Instalarea evacuării hotei

Deconectați produsul de la priză înainte de a începe instalarea evacuării. Montați piesele din tablă ale evacuării în jurul carcasei.

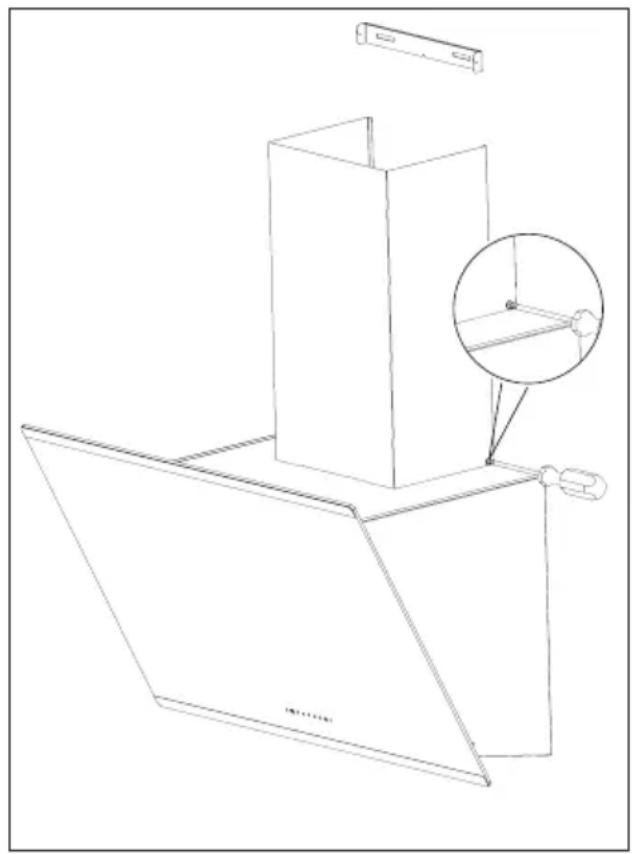

Înşurubați evacuarea externă pe plăcile de conectare a evacuării externe de pe carcasa motorului.

(Figura 3b / 6)

3 Instalarea aparatului

Extindeți și înșurubați evacuarea internă dinspre marginile exterioare pe placa de conectare a evacuării fixată pe perete (Figura 7).

- Vaporii sunt eliminați prin conducta de evacuare, care este fixată pe hotă.

- Diametrul conductei de evacuare trebuie să fie egal cu diametrul inelului de conectare. Pentru a evacua cu ușurință aerul din cameră în cazul dispunerii orizontale, conducta trebuie să fie ușor înclinată în sus (la aproximativ 10°).

3.9 Utilizarea fără racord de evacuare

• Aerul este filtrat prin filtrul cu carbon și este trimis înapoi în cameră. Filtrul de carbon este folosit când încăperea nu are o cale de evacuare.
• Dacă hota va fi folosită fără racord de evacuare, demontați derivatorul din adaptorul de evacuare.
• Demontați filtrul din aluminiu. Pentru a monta filtrul de carbon, centrați filtrul de carbon pe piesa de plastic de pe ambele părți ale carcasei ventilatorului și fixați-l pe cleme. Fixați filtrul rotind cle-mele la stânga sau la dreapta.
  • Montați filtrul din aluminiu.

3.10 Racordul la evacuare:

Amplasați adaptorul furnizat împreună cu hota pe orificiul de ventilare din partea superioară a hotei. Procurati o conductă cu diametrul de 120/150 mm. Conectati un capăt al conductei la adaptor și celălalt capăt la calea de evacuare.

Asigurați-vă că cele două conexiuni sunt suficient de bine fixate

pentru a nu se desprinde când hota funcționează la turație maximă. Verificați dacă clapetele din evacuare sunt funcționale după strân-gerea clemei. Montați conducta de racordare la evacuare pe adaptor. Dacă montați conducta de racordare la evacuare în interiorul adaptorului, aerul nu va fi aspirat deoarece clapetele care previn curentul invers de aer vor rămâne închise.

3 Instalarea aparatului

Nu se recomandă racordarea la căi de evacuare conectate la sobe sau la căi de evacuare pentru gaze arse. Nu racordați hota la astfel de căi de evacuare. Conducta de racordare trebuie să fie cât mai scurtă și cu cât mai puține coturi.

A: Conductă de evacuare
B: Clapete pentru prevenirea cu- rentului invers
C: Evacuare din plastic

3.11 Sistem de prevenire a curentului invers (N-RV)

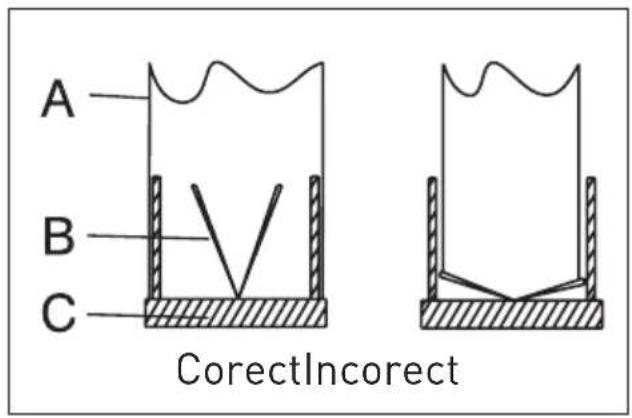

La folosirea hotei, clapetele se în-chid pentru a preveni intrarea miro-surilor și prafului dinspre exterior spre interior.

A B C CorectIncorrect

(Figura 8)

4 Utilizarea aparatului

(Figura 9)

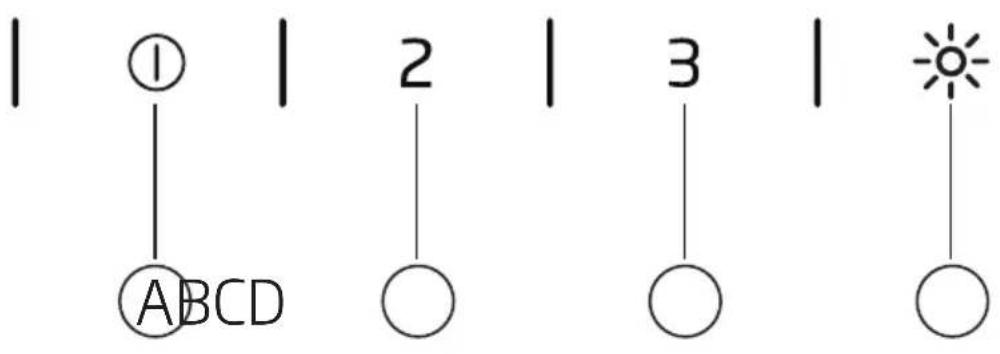

(A): Tastă nivel 1
(B): Tastă nivel 2
(C): Tastă nivel 3
(D): Tastă de aprindere / stingere a lămpii

4.1 Control electronic digital cu 3 niveluri

Tasta (A): Puteți să porniți hota la turația 1 apăsând această tastă.

Apăsați din nou această tastă pen- tru a opri aparatul; indicatorul de turație de pe afișaj se va stinge.

Tasta (B): Puteți să porniți hota la turația 2 apăsând această tastă.

Apăsați din nou această tastă pen- tru a opri aparatul; indicatorul de turație de pe afișaj se va stinge.

Tasta (C): Puteți să porniți hota la turația 3 apăsând această tastă.

Apăsați din nou această tastă pen- tru a opri aparatul; indicatorul de turație de pe afișaj se va stinge.

(D) Tastă de aprindere / stingere a lămpi: Puteți să iluminați zona de gătit apăsând această tastă.

Oprire automată în 15 min.:

Acest aparat este echipat cu o funcție de oprire automată, pentru ventilarea încăperii o perioadă suplimentară de timp cu scopul înde-părtării mirosurilor neplăcute și a vaporilor după terminarea gătitului. Aparatul se oprește automată după o anumită perioadă de timp.

Pentru a activa funcția de oprire automată, apăsați oricare dintre tastele de turație (A, B, C) de pe panoul de comandă mai mult de 2 secunde. Va fi activat temporizatorul de 15 minute.

4 Utilizarea aparatului

Dacă apăsați aceeași tastă de turație în timp ce funcția de oprire automată este activată, funcția va fi dezactivată, iar aparatul se va opri.

Dacă selectați altă treaptă de turație, funcția va fi dezactivată.

Dacă doriți ca aparatul să se oprească automat, trebuie să activați din nou funcția de oprire automată.

Curățarea periodică a filtrelor metalice:

Filtrele trebuie curățate la fiecare 60 de ore de funcționare, sau la 4 săptămâni, în funcție de frecvența utilizării.

4.2 Utilizarea economică:

• Când utilizati hota, reglați turația în funcție de intensitatea miro-surilor și vaporilor, pentru a evita consumul inutil de energie.
• Folosiți turații reduce în condiții normale (1-2) și turație ridicată (3) în cazul intensificării mirosului și vaporilor.
• Lămpile hotei sunt destinate iluminării zonei de gătit.

Utilizarea lor pentru iluminarea ambientală/a bucătăriei va avea ca efect consumul inutil de energie și iluminarea inadecvată.

• Hota este echipată cu un motor cu diferite trepte de turație.
• Pentru performanțe optime, vă recomandăm să folosiți turații re-duse în condiții normale și turații ridicate în cazul intensificării mi-rosului și vaporilor.

- Porniți hota apăsând tasta nivelului de turație dorit (A, B, C).

- Puteți să iluminați zona de gătit apăsând tasta lămpii. (A)

5 Curățarea și întreținerea

Înainte de curățare și întreținere, scoateți aparatul din priză, opriți curentul de la comutatorul general sau scoateți sigurața circuitului de alimentare a hotei.

5.1 Filtru din aluminiu

Acest filtru captează particulele de ulei din aer. Vă recomandăm să curățați lunar filtrul în cazul utilizării normale. Pentru aceasta, demon-tați mai întâi filtrele din aluminiu. Spălați filtrele cu detergent lichid și clătiți-le cu apă, apoi instalați-le la loc după ce se usucă. Filtrele din aluminiu se pot decolora pe măsu-ră ce sunt spălate; acest lucru este normal și nu este necesară schim-barea filtrului.

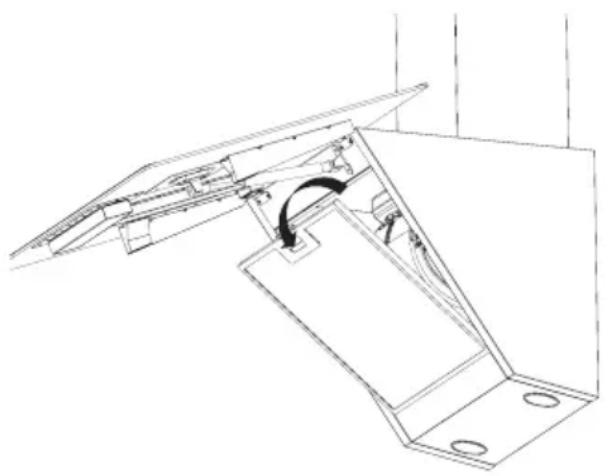

5.2 Demontarea filtrelor din aluminiu

1. Ímpingeți înainte blocajul filtrului din aluminiu.
2. Coborâți-l apoi ușor și trageți-l în față. În caz contrar, riscați să îndoiiți filtrul. (Figura 10) După spălarea și uscarea filtrului din aluminiu, montați la loc filtrul în fanta sa urmând etapele de mai sus în ordine inversă.

- Filtrele din aluminiu pot fi spălate și în mașina de spălat vase.

Filtru cu carbon (utilizarea fără evacuare)

Acest filtru elimină mirosurile de la gătire. Dacă nu este posibilă utilizarea unei căi de evacuare, acesta purifică aerul recirculat în bucătărie. Filtrul cu carbon al aparatului se va înfunda cu timpul, în funcție de frecvența de utilizare, stilul de gătit și curățarea periodică a filtrelor din aluminiu.

Atentie!

- Filtrul cu carbon nu trebuie spălat niciodată.

Puteți să obțineți filtre cu carbon de la agentii de service autorizați Grundig.

5 Curățarea și întreținerea

5.3 Înlocuirea filtrului cu carbon

• Demontați filtrele din alumini

(Figura 10)

- Pentru a demonta filtrul cu carbon, rotiți lamelele în sens anti-orar și deblocați filtrul. (Figura 11)

• Montați noul filtru cu carbon.
• Montați filtrele din aluminiu.

Filtrele anti-mirosuri conțin carbon activ.

Acestea trebuie schimbate la inter- vale de circa 6 luni.

Indiferent dacă folosiți sau nu un filtru cu carbon, filtrele din aluminiu trebuie să fie montate întodeauna.

Nu folosiți aparatul fără filtrul din aluminiu montat. Folosirea filtrului cu carbon va reduce puterea de aspirare a aparatului.

5.4 Curățarea

Vă recomandăm să curățați hota ùmediat după prăjire.

Folosiți o cârpă moale înmuiată în detergent lichid pentru a curăța suprafața exterioară a hotei.

Nu folositi materiale abrazive sau ascuțite pentru curățare.

Puteți să folosiți substanțe de curățare a grăsimii persistente disponibile în comerț, respectând avertis- mentele de pe produs. Pentru a nu zgâria carcasa din oțel mat, ștergeți pe direcția modelului mat.

Pentru a nu deteriora suprafața produsului, nu folosiți substanțe de curățare care conțin acid clorhidric, înălbitor sau praf abraziv. Folosiți o cârpă înmuiată în apă cu săpun sau un spray special pentru curățarea suprafețelor din oțel inoxidabil. Îndepărtați folia de protecție de pe aparat.

Atentie!

- Pericol de incendiu în cazul ne-respectării instrucțiunilor de curățare și înlocuire a filtrelor hotei.

Dacă trebuie să transportați aparatul:

- Păstrați ambalajul original al aparatului. Transportați aparatul în ambalajul său original și respectați indicațiile de transport de pe ambalajul original.

5 Curățarea și întreținerea

Dacă nu aveți ambalajul original:

• Nu așezați obiecte pe hotă.
• Protejați suprafața exterioară de lovituri.
• Ambalați aparatul astfel încât să nu se deterioreze în timpul transportului.

5.5 Înlocuirea lămpilor

Deconectați hota de la priză.

Acest aparat este echipat cu lămpi 3 W LED.

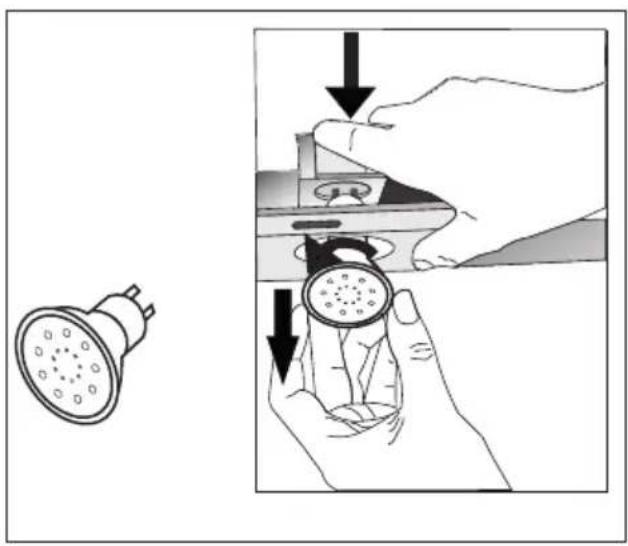

Pentru a înlocui lămpile LED, apă-sați partea din spate a suportului lămpii pentru a debloca lampa. Rotiți-o apoi în sens anti-orar cu 1/4 de tură și demontați-o.

Parcurgeți etapele de mai sus în ordine inversă pentru a monta lămpile noi.

Puteți să procurați lămpi de la agentii de service autorizați.
