BRUKSANVISNING GDS2460B GRUNDIG

4.1 Digital elektronisk kontroll med tre nivåer

5.3 Skifte kullfilteret

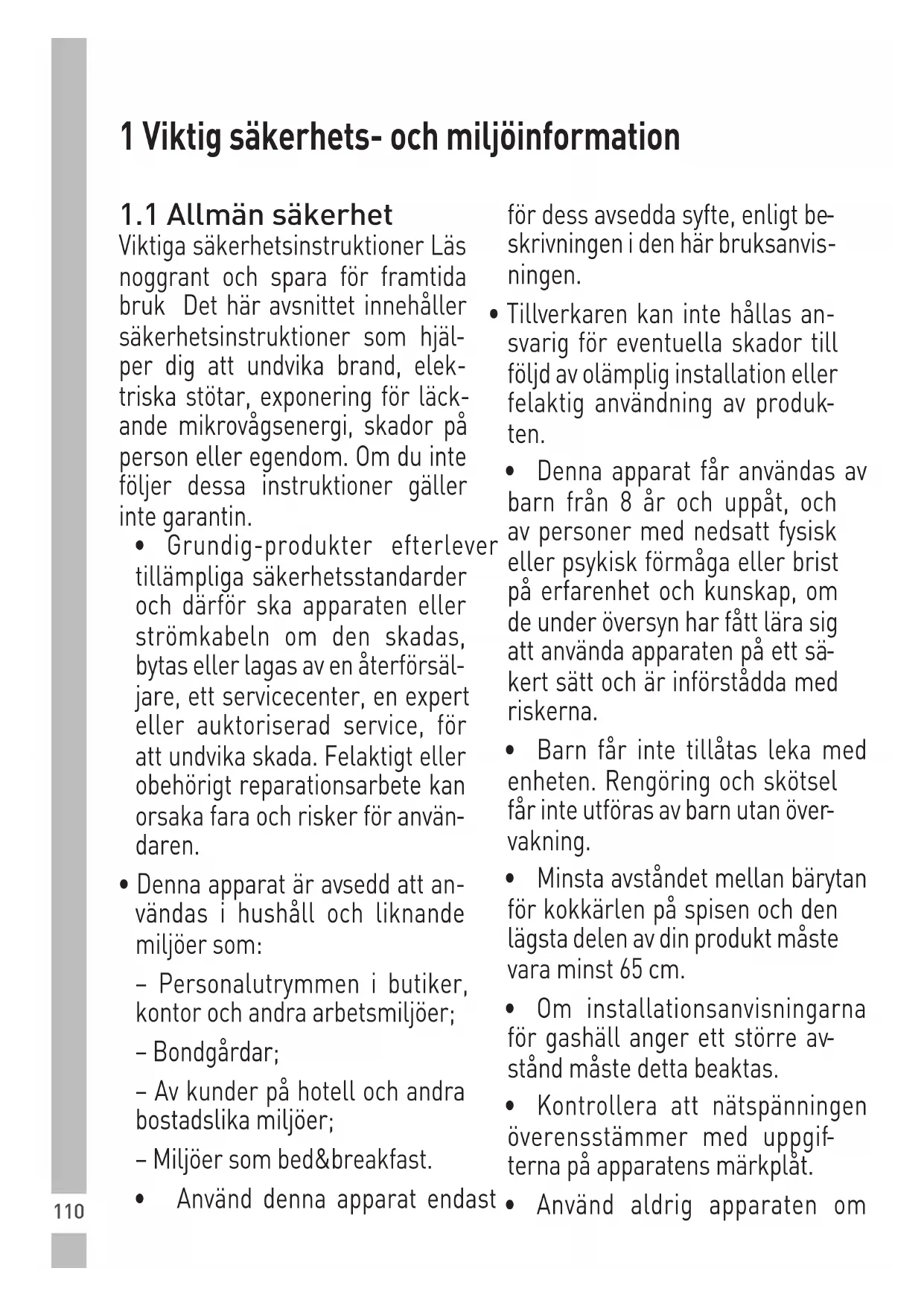

1 Viktig säkerhets- och miljöinformation

1.1 Allmän säkerhet

Viktiga säkerhetsinstruktioner Läs noggrant och spara för framtida bruk Det här avsnittet innehåller säkerhetsinstruktioner som hjälper dig att undvika brand, elektriska stötar, exponering för läckande mikrovågsenergi, skador på person eller egendom. Om du inte följer dessa instruktioner gäller inte garantin.

- Grundig-produkter efterlever tillämpliga säkerhetsstandarder och därför ska apparaten eller strömkabeln om den skadas, bytas eller lagas av en återförsäljare, ett servicecenter, en expert eller auktoriserad service, för att undvika skada. Felaktigt eller obehörigt reparationsarbete kan orsaka fara och risker för användaren.

- Denna apparat är avsedd att användas i hushåll och liknande miljöer som:

- Personalutrymmen i butiker, kontor och andra arbetsmiljöer;

- Bondgårdar;

- Av kunder på hotell och andra bostadslika miljöer;

- Miljöer som bed&breakfast.

• Använd denna apparat endast

för dess avsedda syfte, enligt be- skrivningen i den här bruksanvis- ningen.

- Tillverkaren kan inte hållas ansvarig för eventuella skador till följd av olämplig installation eller felaktig användning av produkten.

- Denna apparat får användas av barn från 8 år och uppåt, och av personer med nedsatt fysisk eller psykisk förmåga eller brist på erfarenhet och kunskap, om de under översyn har fått lära sig att använda apparaten på ett säkert sätt och är införstådda med riskerna.

- Barn får inte tillåtas leka med enheten. Rengöring och skötsel får inte utföras av barn utan övervakning.

- Minsta avståndet mellan bärytan för kokkärlen på spisen och den lägsta delen av din produkt måste vara minst 65 cm.

- Om installationsanvisningarna för gashäll anger ett större avständ måste detta beaktas.

- Kontrollera att nätspänningen överensstämmer med uppgifterna på apparatens märkplåt.

- Använd aldrig apparaten om

1 Viktig säkerhets- och miljöinformation

strömkabeln eller apparaten är skadad.

• Förhindra skada på strömsladden, genom att inte klämma, böja eller skava den mot vassa kanter. Håll strömsladden borta från heta ytor och öppen eld.
• Använd bara apparaten i ett jordat uttag.

WARNING: Anslut inte apparaten till elnätet innan installationen är fullbordad.

• Placera apparaten på så sätt att kontakten alltid är tillgänglig.
• Vidrör inte vid lamporna om de har använts under lång tid. De kan bränna dina händer eftersom de kommer att vara heta.

- Följ de föreskrifter som de behö-riga myndigheterna har angett om utsläppsluft (denna varning är inte tillämplig för användning utan rökkanal).

- Hantera apparaten när du har satt på en gryta, panna etc. på hällen. Annars kan hög värme orsaka deformation i vissa delar av din produkt.

- Stäng av hällen innan du tar grytan, pannan etc. från den.

- Lämna inte varm olja på hällen.

Kokkärl med varm olja kan or- saka självantändning.

- Var uppmärksam på dina gardiner och överdrag eftersom olja kan fatta eld när du lagar mat som pommes frites.

- Fettfilter måste bytas ut minst varje månad. Kolfilter måste bytas ut minst var tredje månad.

- Produkten ska rengöras enligt bruksanvisningen. Om rengöring inte utförts i enlighet med bruksanvisningen kan det föreligga brandrisk.

Använd inte icke-brandbeständiga filtermaterial istället för det aktuella filtret.

• Använd endast originaltillbehör eller de som rekommenderas av tillverkaren.
• Använd inte produkten utan fil-tret och ta inte bort filtren medan produkten körs.

- I händelse av att lågor uppstår, slå av energiförsörjningen till din produkt och köksredskap.

- I händelse av att lågor uppstår, täck lågan och använd aldrig vatten för att släcka.

- Koppla ur apparaten innan varje rengöring och när apparaten inte

1 Viktig säkerhets- och miljöinformation

används.

- Undertrycket i miljön bör inte överstiga 4 Pa (4 x 10 bar) medan fläkten för elektrisk håll och apparater som körs på en annan typ av energi än el fungerar samtidigt.

- I den miljö där apparaten används måste utsläppen från enheter som körs på eldningsolja eller gas, t. ex. rumsvärmare, vara helt isolerade eller så måste enheten vara hermetiskt tillsluten.

- Vid anslutning av rökkanalen, använd rör med en diameter på 120 eller 150 mm. Röranslutningen ska vara så kort som möjligt och ha så få krökar som möjligt.

Risk för kvävning! Förvara allt förpackningsmaterial utom räckhåll för barn.

FÖRSIKTIGHET: Tillgängliga delar kan bli heta när de används med köksredskap.

• Produktuttaget får inte anslutas till luftkanaler som inkluderar annan rök.
• Ventilationen i rummet kan vara otillräcklig när fläkten för den elektriska hällen används samtidigt med de enheter som arbetar med gas eller annat bränsle

(detta är inte tillämpligt för apparater som endast släpper ut luften tillbaka i rummet).

• Objekt placerade på produkten kan falla. Placera inga objekt på produkten.
• Flambera ej under produkten.

WARNING: Innan fläkten installeras, ta bort all skyddsfilm.

• Lämna aldrig öppna lågor under fläkten när den används.
• Fritöspannor måste övervakas under användning: överhettad olja kan antända.

1 Viktig säkerhets- och miljöinformation

1.2 Efterlevnad av WEEE-direktivet och kassering av den förbrukade produkten:

Den här produkten uppfyller kraven enligt EU:s WEEE-direktiv (2012/19/EU). Den här produkten har en klassificeringssymbol för elektriskt och elektroniskt avfall (WEEE).

Denna symbol indikerar att den här produkten inte ska kasseras med annat hushållsavfall vid slutet av dess livslängd. Använd enhet måste lämnas till en officiell insamlingsplats för återvinning av elektriska och elektroniska enheter. För att lokalisera dessa insamlingssystem, kontakta lokala myndigheter eller den återförsäljare där produkten införskaffades. Varje hushåll spelar en viktig roll vid återställning och återvinning av gamla apparater.

Lämpligt bortskaffande av använda apparater hjälper till att förhindra eventuella negativa konsekvenser för miljön och människors hälsa.

1.3 Efterlevnad av RoHS-direktivet

Produkten du har köpt uppfyller kraven för EU:s RoHS-direktiv (2011/65/EU). Den innehåller inte

skadliga och förbjudna material som specificerats i direktivet.

1.4 Förpackningsinformation

Produktens förpacknings- material är tillverkade av återvinningsbara material i enlighet med vår nationella miljölagstiftning. Kasta inte förpackningsmaterial i hushållsavfall eller annat liknande avfall. Ta dem till ett insamlingsställe för förpackningsmaterial som anvisas av lokala myndigheter.

2 Tekniska data

2.1 Kontroller och delar

Se bilden på sidan 3.

1. Intern rökkanal
2. Extern rökkanal
3. Glashölje
4. Kontrollpanel
5. Belysning

Värden på produktetiketter och i medföljande dokumentation är hämtade från laboratorieförhållanden i enlighet med relevanta standarder. Dessa värden kan variera beroende på produktanvändning och omgivande förhållanden.

Kontakta närmaste auktoriserade serviceagent för installation av fläkten.

*Förberedelse av platsen och elinstallationen för produkten är under kundens ansvar.

Obs:

- Ta bort skyddsfilmen (om de finns) på fläkten och rökkanalen efter installationen.

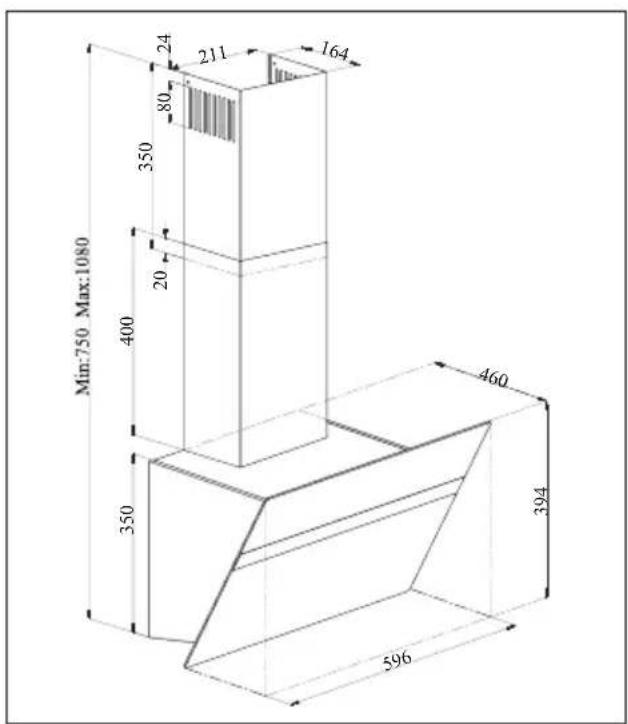

Min:750 Max:1080 400 350 24 211 164 80 350 20 460 394 596

(Figur 2a)

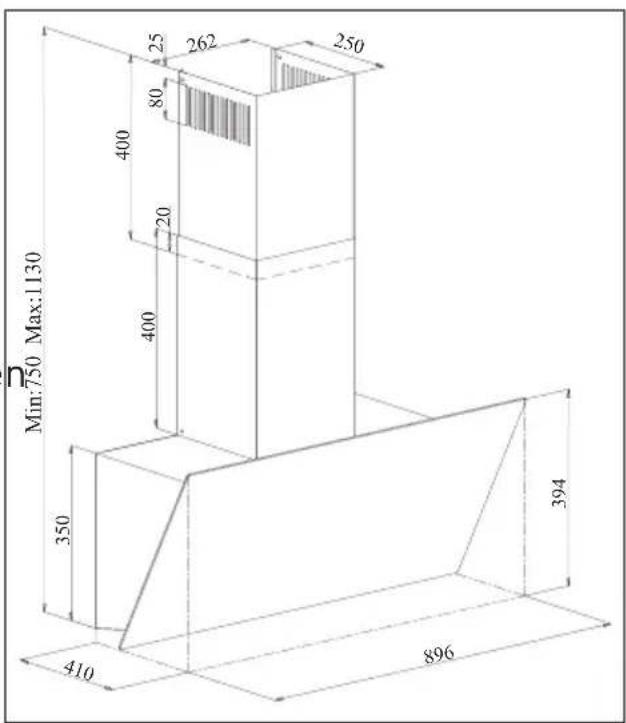

Min:750 Max:1130 410 896 394 350 400 20 80 25 262 250

(Figur 2b)

Höjden mellan den nedre ytan på fläkten och ugnens ovansida får inte understiga 65 cm.

Låt en behörig elektriker installera elsystemet.

Installera apparaten så att du kan nå strömanslutning (stickpropp, utlopp) lätt efter installationen.

Nedan ges den information som krävs för förberedelse av installationsplatsen för fläkten.

3.2 Montering av fläkten på väggen

För att installera fläkten på väggen, lossa skruvarna på upphängningsplåtarna på motorhuset och dra plåtarna uppåt. Dra sedan åt skruvarna på upphängningsplåtarna. (Figur 3a).

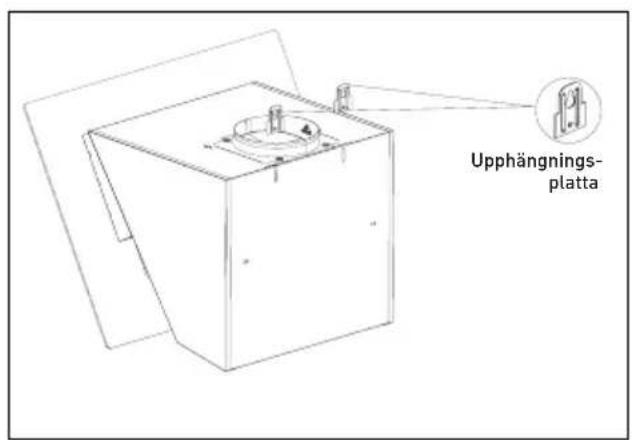

Upphängnings- platta

(Figur 3a)

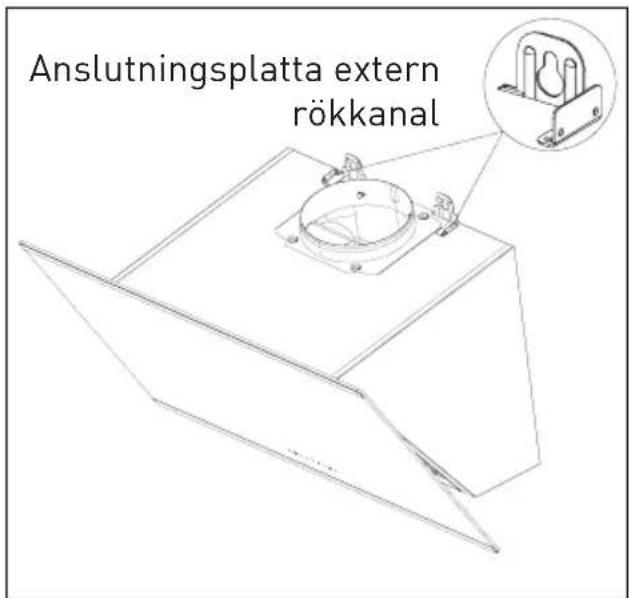

Anslutningsplatta extern rökkanal

(Figur 3b)

Om du kommer att använda ∅ 120 mm rökrör, installera ∅ 120 mm tu-badapter på det.

3.3 Borra upphängningshålen

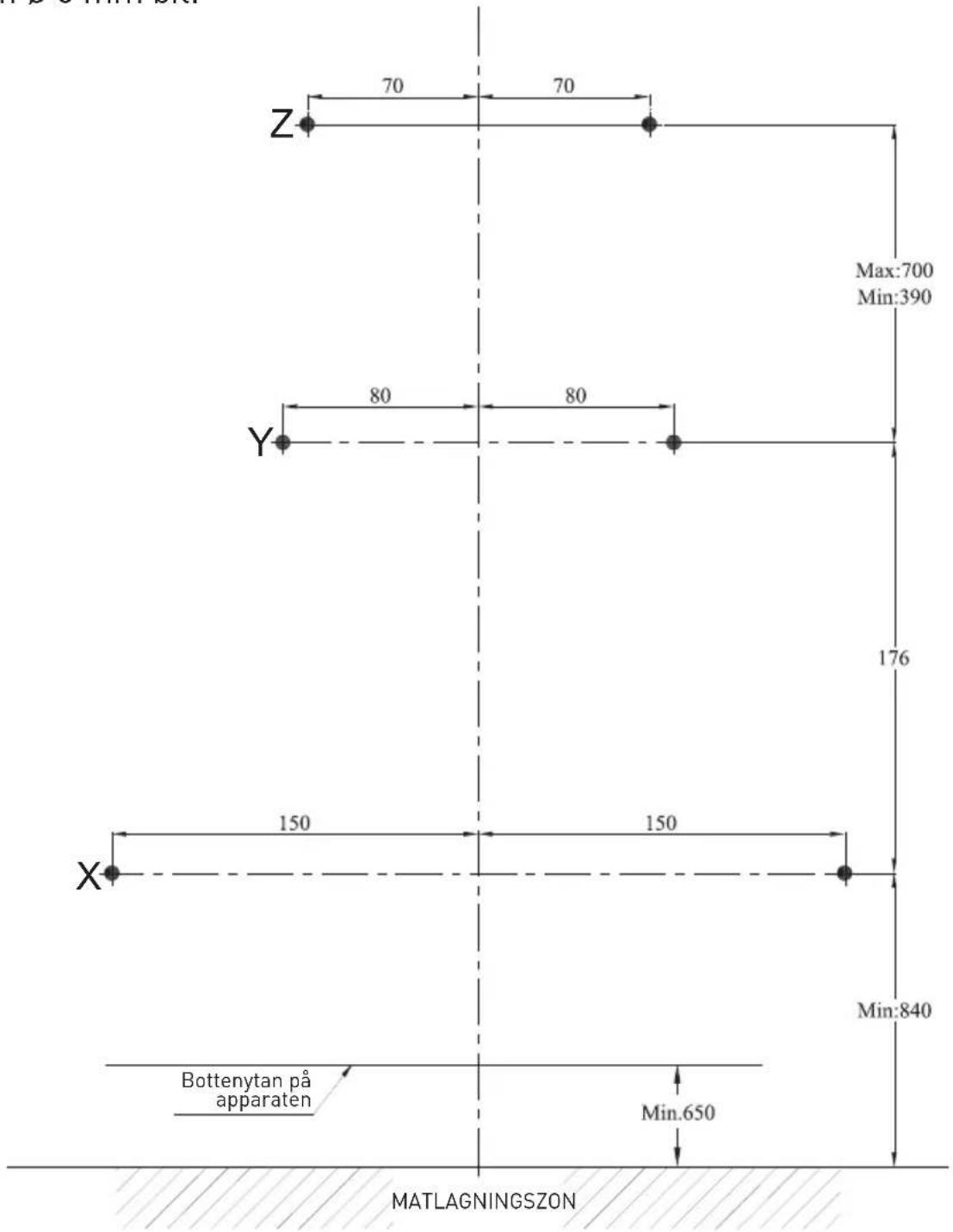

Fäst installationsmallen på fläktens installationsplats. Borra punkterna markerade med (X,Y) (Figur 4) med hjälp av en ∅ 8 mm bit och punkterna markerade med (Z) (Figur 4) med en ∅ 6 mm bit.

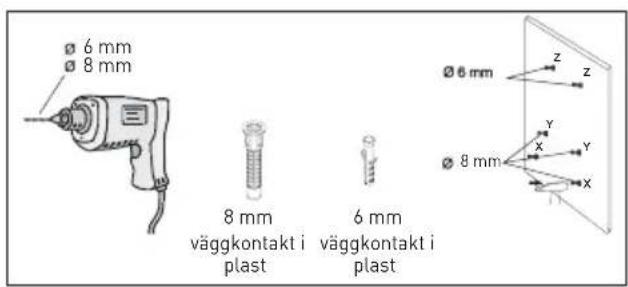

Ø 6 mm Ø 8 mm 8 mm väggkontakt i plast 6 mm väggkontakt i plast Ø 6 mm z z Y X Y X Ø 8 mm

(Figur 4)

3.4 Slå i väggpluggarna

Slå i ∅ 8 mm väggpluggarna (X, Y) i de hål som borrats för upphängningsskruvarna. Slå i 2 x ∅ 6 mm pluggar (Z) med hammare i de hål som borrats med en ∅6 mm borr för den externa rökkanalens anslutningsplatta. (Figur 5)

3.5 Installation av upphängningsskruvarna

Installera 4,8 x 50 upphängningsskruvar i ∅ 8 mm väggpluggar (Y) som du har slagit in i väggen. Det måste finnas ett mellanrum på 5 mm mellan skruvhuvudet och väggen. (Figur 5)

Anslut den interna rökkanalsanslutningsplattan med 6 mm väggpluggar (Z) till väggen med skruvar ∅ 3,9 x 22. (Figur 5)

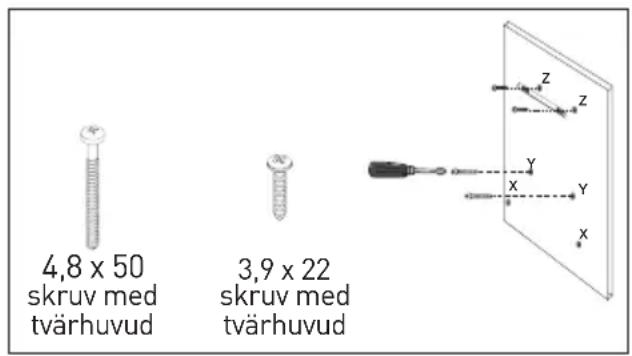

4,8 x 50 skruv med tvärhuvud 3,9 x 22 skruv med tvärhuvud

(Figur 5)

3.6 Upphängning av fläkten på väggen

• Häng fläkten på skruvarna du har fäst i Y-hålen
• Öppna sidosugfönstret på fläkten genom att dra det mot dig. Installera 4,8 x 50 skruvar genom X-hålen som finns på insidan för att säkra apparaten.

3.7 Installation av fläktens rökkanal

Koppla bort produkten från elnätet innan rökkanalen installeras. Montera rökkanalens plåtmetalldelar runt kroppen.

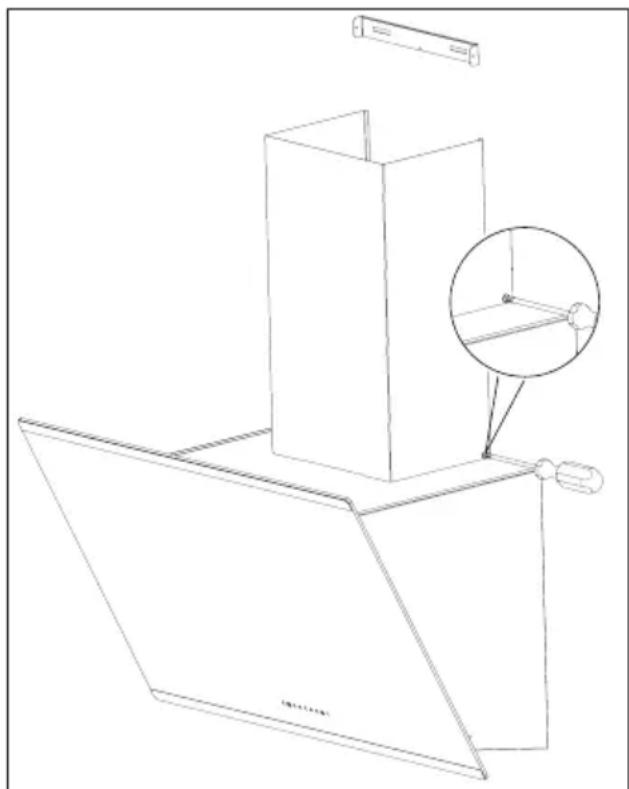

Skruva på den externa rökkanalen till externa rökkanalsanslutningsplattor placerade på motorhuset. (Figur 3b / 6)

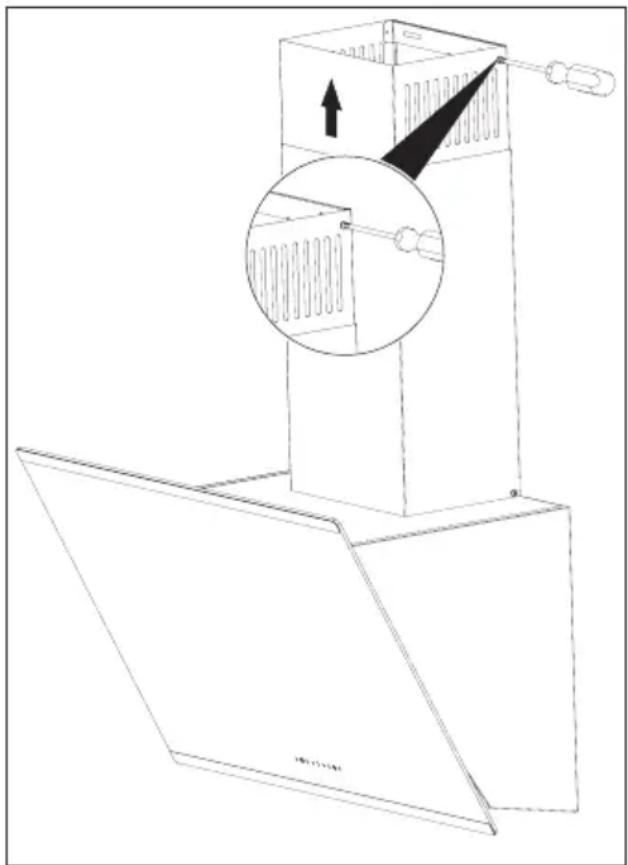

Förläng och skruva den interna rökkanalen från sina ytterkanter på rökkanalens anslutningsplatta som är fäst vid väggen (Figur 7).

3.8 Användning med rökkanal- sanslutning

- Ångan avlägsnas via rökkanalen som är fäst vid kopplingshuvudet på fläkten.

- Rökkanalens diameter bör vara lika med diametern på anslutningsringen. För att luften lätt ska avlägsnas ut ur rummet i horisontella arrangemang, bör röret vara något lutande uppåt (ca 10 °).

3.9 Användning utan rökkanalsanslutning

- Luften filtreras av kolfiltret och återförs till rummet. Kolfilter används när det inte finns någon rökkanal i huset.

- om fläkten ska användas utan rökkanalsanslutning, avlägsna avledare inuti skorstensadaptern.

- Avlägsna aluminiumfiltret. För att installera kolfiltret, centrera kolfiltret på plastdelen på båda sidorna av fläktkroppen och fäst den på flikarna. Säkra filtret genom att vrida på flikarna till höger eller vänster.

• Installera aluminiumfiltret.

3.10 Rökkanalsanslutning

Placera adaptern som levereras tillsammans med fläkten in i ventilationshålet på den övre delen av fläkten. Skaffa ett rör med en diameter på 120/150 mm. Anslut en ände av röret till adaptern och den andra änden till rökkanalen.

Säkerställ att dessa två anslutningar är tillräckligt säkra så de inte förflyttas när fläkten drivs på maxhastighet. Kontrollera att flikarna inuti rökkanalen är funktionella när de är åtdragna med klämman. Montera rökkanalens förbindelse-rör på adaptern. Om du anpassar skorstenens förbindelserör inuti adaptern kommer luftsug inte att ske, eftersom flikarna som hindrar luftåterflöde förblir stängda.

Det är inte tillrådligt att göra anslutningar till rökkanalerna anslutna spisar eller utloppstrummor. Gör inga anslutningar till sådana rökkanaler.

Röranslutningen ska vara så kort som möjligt och ha minsta antal krökar.

A: Rökkanalens utloppsrör

B: Flikar som förhindrar återflöde

C: Plaströkkanal

3.11 Återflödesförebyggande system (N-RV)

När fläkten är i drift, är flikarna stängda för att förhindra möjliga utsläpp av lukt och damm utifrån till omgivningen.

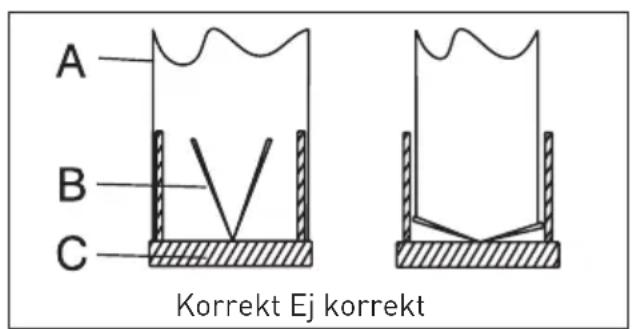

A B C Korrekt Ej korrekt

(Figur 8)

4 Användning av enheten

(Figur 9)

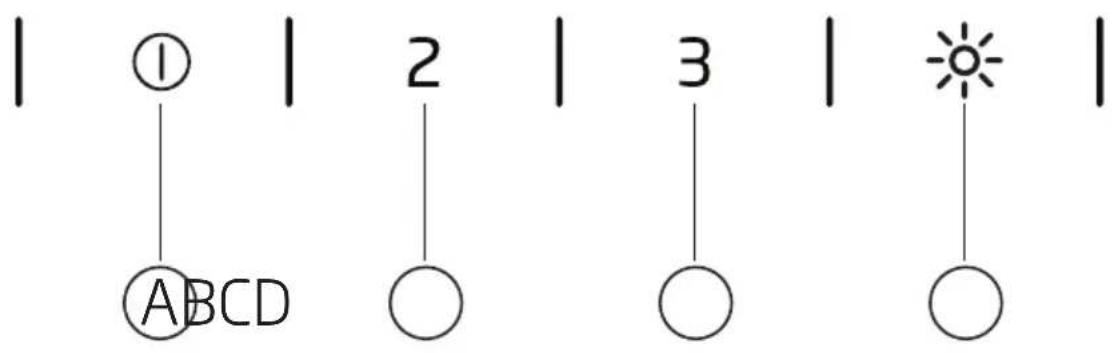

(A): Knapp 1:a nivån
(B): Knapp 2:a nivån
(C): Knapp 3:e nivån
(D): Ljus På / Av-knapp

4.1 Digital elektronisk kontroll med 3 nivåer

(A) Du kan starta din fläkt på hastighetsnivå 1 genom att trycka på den här knappen.

När du trycker på knappen igen för att stänga av apparaten, försvinner hastighetsnivåindikationen på displayen.

(B) knapp: Du kan starta din fläkt på hastighetsnivå 2 genom att trycka på den här knappen.

När du trycker på knappen igen för att stänga av apparaten, försvinner hastighetsnivåindikationen på displayen.

(C) knapp: Du kan starta din fläkt på hastighetsnivå 3 genom att trycka på den här knappen.

När du trycker på knappen igen för att stänga av apparaten, försvinner hastighetsnivåindikationen på displayen.

(D) knapp: Ljus På / Av-knapp: Du kan belysa matlagningsområdet genom att trycka på denna knappen.

Auto-stopp om 15 min.:

Denna apparat är utrustad med en Auto-stopp-funktion som gör det möjligt för apparaten att ventilera rummet under ytterligare en tid för att avlägsna obehagliga lukter och ånga i rummet efter tillagningen är avslutad. Apparaten stoppas automatiskt efter en viss tid.

För att aktivera Auto-stoppfunktionen, tryck på någon av hastighetsnivåknapparna (A, B, C) på kontrollen längre än 2 sekunder. En timer med 15 minuter kommer aktiveras.

4 Användning av enheten

Om du trycker på samma hastighetsnivåknapp medan Auto-stoppfunktionen är aktiverad, kommer funktionen att inaktiveras och apparaten stannar.

Om du väljer en annan hastighetsnivå kommer denna funktion inaktiveras.

Om du vill att din apparat stoppas automatiskt, måste du aktivera Auto-stopp-funktionen igen.

Periodisk rengöring av metallfilter:

Filter måste rengöras ungefär var 60:e drifttimme eller var 4:e vecka beroende på hur ofta de används.

4.2 Energieffektiv användning:

• Vid drift av fläkten, justera hastighetsnivån i enlighet med intensiteten av lukt och ånga för att undvika onödig strömförbrukning.
• Använd låga hastigheter under normala förhållanden (1-2) och höga hastigheter (3) när rök och ångor intensifieras.
• Lamporna på fläkten är avsedda för belysning av kokzonen.

När du använder dem för att lysa upp omgivningen / köket kommer det att resultera i onödig strömförbrukning och otillräcklig belysning.

4.3 Användning av fläkten:

• Fläkten är utrustad med en motor med olika hastighetsinställningar.
• För bättre prestanda rekommenderar vi att du använder låga hastigheter under normala förhållanden och höga hastigheter när rök och ångor intensifieras.
• Du kan starta fläkten genom att trycka på knappen för önskad hastighetsnivå (A, B, C).

- Du kan belysa matlagningsområdet genom att trycka på ljusknappen. (A)

5 Underhåll och rengöring

Innan rengöring och underhåll, dra ur kontakten eller slå av huvudströmbrytaren eller lossa säkringen som levererar fläkten.

5.1 Aluminiumfilter

Detta filter fångar oljepartiklar i luften. Det rekommenderas att rengöra filtret varje månad under normala användningsförhållanden. Avlägsna först aluminiumfiltren för denna process. Tvätta filtren med flytande tvättmedel och skölj dem med vatten och installera dem igen efter att de torkat. Aluminiumfilter kan bli missfärgade när de tvättas; detta är normalt och du behöver inte byta filter.

5.2 Avlägsna aluminiumfiltren

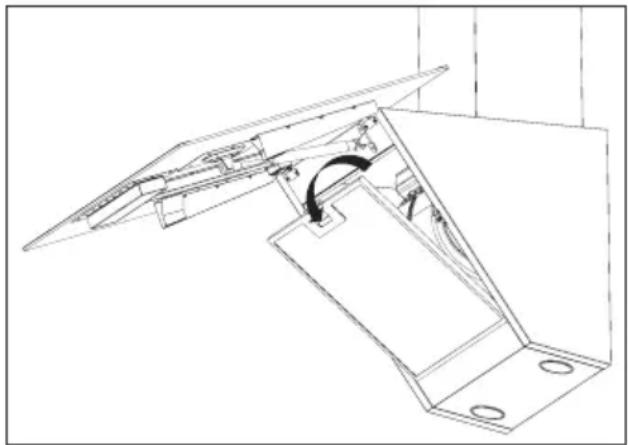

1. Tryck aluminiumfilterlåset framåt.
2. För sedan ner det något och dra framåt. Annars kan du böja filtret. (Figur 10) Efter att aluminiumfiltret tvättats och torkats, installera filtret i sitt läge genom att tillämpa stegen ovan i omvänd ordning.

- Du kan också tvätta aluminiumfilter i diskmaskin. Kolfilter (användning utan rökkanal)

Detta filter tar bort matos. Om det inte är möjligt att använda en rökkanal, renar den luften som cirkuleras i köket. Apparatens kolfilter kommer bli igensatt över tid beroende på användningsfrekvens, typ av matlagning och regelbundenheten av rengöring av aluminiumfilter.

Var försiktig!

• Kolfilter ska aldrig tvättas.

Du kan skaffa kolfilter från Grundig auktoriserade serviceagenter.

5.3 Byte av kolfiltret

1. Avlägsna aluminiumfiltren. (Figur 10)
2. För att ta bort kolfiltret, vrid flikarna motsols och lossa filtret. (Figur 11)

• Installera det nya kolfiltret.

• Installera aluminiumfiltren.

5 Underhåll och rengöring

Anti-luktfilter innehåller kol (aktivt kol).

De måste bytas med cirka sex månaders intervall.

Oberoende om ett kolfilter används eller inte, måste aluminiumfilter alltid installeras.

Använd inte apparaten utan aluminiumfiltret på plats. Användning med kolfilter kommer att minska apparatens sugeffekt.

5.4 Rengöring

Var särskilt noga med att inte försumma att rengöra din fläkt omedelbart efter att du har stekt mat.

Använd en lätt fuktad trasa för att rengöra utsidan av fläkten.

Använd aldrig slipande eller skrapande material för rengöring.

Du kan använda rengöringsmedel som finns kommersiellt tillgängliga för ihållande fett mm genom att följa varningarna på produkten. För att inte repa den borstat stålet, torka i samma riktning med borstspåren.

Använd inte rengöringsmedel som innehåller saltsyra, blekmedel eller slippulver för att bevara ytans kvalitet på din produkt. Använd en trasa fuktad med tvålvatten eller special rengöringsspray för rostfritt stål på stålytor av rostfritt stål. Ta bort skyddstejpen på apparaten.

Var försiktig!

- Du kan orsaka brand om du inte följer instruktionerna på rengöring och byte av filter i din fläkt.

Om du behöver transportera enheten:

- Spara apparatens originalförpackningen. Transportera apparaten med dess originalförpackningen och följ trafikmarkeringar på originalförpackningen.

Om du inte har originalförpackningen:

Placera inga objekt på fläkten.

• Skydda de yttre ytorna från stötar.
- Packa apparaten så att den inte skadas under transporten.

5.5 Byte av lampor

Koppla loss fläkten från strömför- sörjningen.

Denna apparat är utrustad med 3 W LED-lampor.

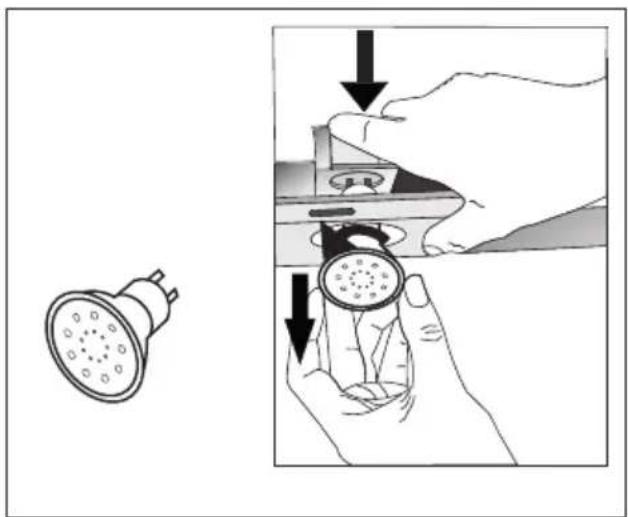

För att byta ut LED-lamporna, tryck lampan nedåt från den bakre delen av lamphållaren för att lossa lampan. Vrid den sedan moturs 1/4 varv och ta bort den.

Underhåll och rengöring

Utför stegen ovan i omvänd ordning för att passa in de nya lamporna.

Du kan skaffa lampor från auktoriserade serviceagenter.
