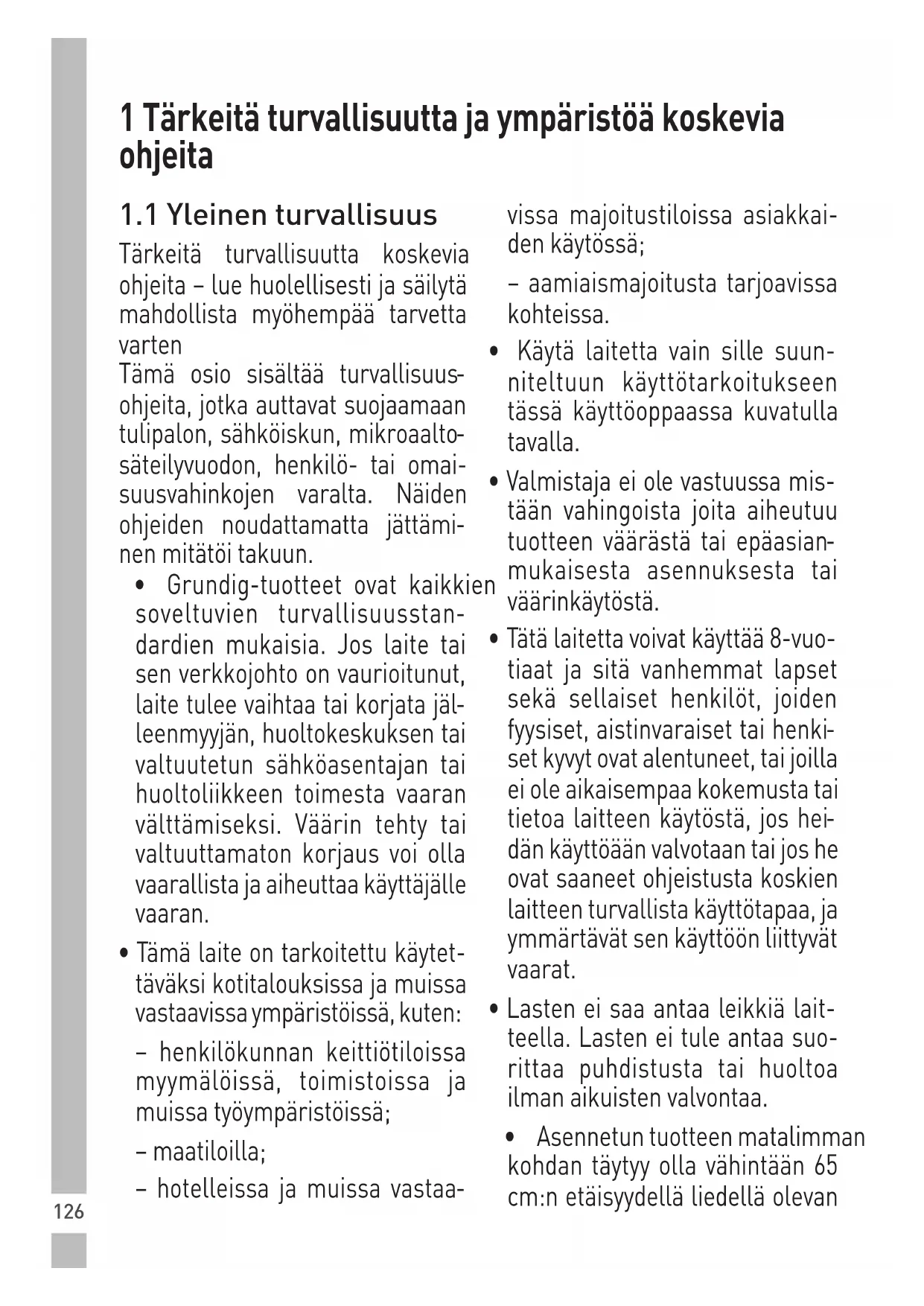

1.1 Yleinen turvallisuus

Tärkeitä turvallisuutta koskevia ohjeita – lue huolellisesti ja säilytä mahdollista myöhempää tarvetta varten Tämä osio sisältää turvallisuus

ohjeita, jotka auttavat suojaamaan tulipalon, sähköiskun, mikroaalto

säteilyvuodon, henkilö- tai omai- suusvahinkojen varalta. Näiden ohjeiden noudattamatta jättämi

• Grundig-tuotteet ovat kaikkien soveltuvien turvallisuusstan

dardien mukaisia. Jos laite tai sen verkkojohto on vaurioitunut, laite tulee vaihtaa tai korjata jäl

leenmyyjän, huoltokeskuksen tai valtuutetun sähköasentajan tai huoltoliikkeen toimesta vaaran välttämiseksi. Väärin tehty tai valtuuttamaton korjaus voi olla vaarallista ja aiheuttaa käyttäjälle vaaran.

• Tämä laite on tarkoitettu käytet- täväksi kotitalouksissa ja muissa vastaavissa ympäristöissä, kuten: – henkilökunnan keittiötiloissa myymälöissä, toimistoissa ja muissa työympäristöissä; – maatiloilla; – hotelleissa ja muissa vastaa

vissa majoitustiloissa asiakkai- den käytössä; – aamiaismajoitusta tarjoavissa kohteissa.

• Käytä laitetta vain sille suun- niteltuun käyttötarkoitukseen tässä käyttöoppaassa kuvatulla tavalla.

• Valmistaja ei ole vastuussa mis- tään vahingoista joita aiheutuu tuotteen väärästä tai epäasian

mukaisesta asennuksesta tai väärinkäytöstä.

• Tätä laitetta voivat käyttää 8-vuo- tiaat ja sitä vanhemmat lapset sekä sellaiset henkilöt, joiden fyysiset, aistinvaraiset tai henki

set kyvyt ovat alentuneet, tai joilla ei ole aikaisempaa kokemusta tai tietoa laitteen käytöstä, jos hei

dän käyttöään valvotaan tai jos he ovat saaneet ohjeistusta koskien laitteen turvallista käyttötapaa, ja ymmärtävät sen käyttöön liittyvät vaarat.

• Lasten ei saa antaa leikkiä lait- teella. Lasten ei tule antaa suo- rittaa puhdistusta tai huoltoa ilman aikuisten valvontaa.

• Asennetun tuotteen matalimman kohdan täytyy olla vähintään 65 cm:n etäisyydellä liedellä olevan127

keittoastian tukipinnasta.

• Jos kaasulieden asennusohjeissa mainitaan tätä suurempi etäisyys, sitä on noudatettava.

• Varmistu siitä että verkkovirran jännite vastaa laitteen tyyppikil

vessä annettuja arvoja.

• Älä koskaan käytä laitetta, jos laite tai sen verkkojohto on vau

• Älä purista tai taivuta virtajohtoa tai anna sen hankautua teräviä reunoja vasten, jotta se ei vahin

goitu. Pidä verkkojohto kaukana kuumista pinnoista ja avotulesta.

• Kytke laite ainoastaan maadoitet- tuun pistorasiaan. VAROITUS: Älä liitä laitetta verk

kovirtaan, ennen kuin asennus on suoritettu loppuun.

• Sijoita laite niin, että sen pistoke on aina vapaasti saatavilla.

• Älä koske liesituulettimen valai- simiin, kun ne ovat olleet käy- tössä pitkään. Kuumentuneet lamput voivat polttaa kättä.

• Noudata toimivaltaisen viran- omaisen antamia määräyksiä poistoilman käsittelystä (tämä varoitus ei koske käyttöä ilman hormia). 1 Tärkeitä turvallisuutta ja ympäristöä koskevia ohjeita

• Käynnistä laite, kun liedelle on asetettu kattila, pannu tai muu keittoastia. Muuten kuumuus voi saada tuotteen joitakin osia vään

• Sammuta liesi, ennen kuin nostat keittoastian liedeltä.

• Älä jätä kuumaa öljyä liedelle. Keittoastian kuuma öljy voi syttyä palamaan.

• Kiinnitä huomiota lähellä oleviin verhoihin ja kankaisiin, sillä öljy voi syttyä palamaan esimerkiksi uppopaistettaessa ranskanperu

• Rasvasuodatin täytyy vaihtaa vä- hintään kuukausittain. Hiilisuo- datin täytyy vaihtaa vähintään kolmen kuukauden välein.

• Tuotteen puhdistuksessa on nou- datettava käyttöoppaan ohjeita. Käyttöoppaan ohjeiden laimin

lyönti puhdistuksessa voi aiheut- taa palovaaran.

• Mukana tuleva suodatin voidaan vaihtaa ainoastaan palosuojat

• Käytä vain alkuperäisiä tai val- mistajan suosittelemia lisäva- rusteita.

• Älä käytä tuotetta ilman suoda-128 1 Tärkeitä turvallisuutta ja ympäristöä koskevia ohjeita tinta äläkä irrota suodattimia tuotteen ollessa käynnissä.

• Jos liedellä leimahtaa, katkaise virta tuotteesta ja liedestä.

• Jos liedellä leimahtaa, tukahduta liekki – älä käytä vettä sen sam

• Irrota laite pistorasiasta aina ennen puhdistamista sekä lait

teen ollessa poissa käytöstä.

• Tilan alipaine ei saa olla kor- keampi kuin 4 Pa (4 x 10 bar), kun sähkölieden liesituuletin ja muulla energialla kuin sähköllä toimivat laitteet ovat käytössä samanaikaisesti.

• Jos laitteen käyttöympäristössä käytetään polttoöljyllä tai kaa

sulla toimivia lämmittimiä tai muita laitteita, on ehdottoman tärkeää, että niiden pakokaasun

poisto on erotettu tai että ne ovat hermeettisesti suljettuja.

• Hormin liittämiseen täytyy käyt- tää putkea, jonka halkaisija on 120 tai 150 mm. Putkiliitännän tulee olla mahdollisimman lyhyt ja sisältää mahdollisimman vähän mutkia. Tukehtumisvaara! Säilytä kaikki pakkaustarvikkeet lasten ulottu

mattomissa. HUOMIO: Näkyvillä olevat osat voivat kuumentua keittolaitteen käytön aikana.

• Tuotteen poistoaukkoa ei saa liit- tää ilmakanavaan, jossa liikkuu muuta savua.

• Huoneen ilmanvaihto ei vält- tämättä riitä, kun sähkölieden liesituuletinta käytetään saman

aikaisesti kaasulla tai muilla polttoaineilla toimivien laittei

den kanssa (tämä ei välttämättä koske laitteita, jotka vain palaut

tavat ilman takaisin huoneeseen).

• Tuotteen päälle asetetut esineet voivat pudota. Älä aseta mitään esineitä tuotteen päälle.

• Älä liekitä (flambeeraa) ruokaa tuotteen alla. VAROITUS: Poista suojakalvot ennen liesituulettimen asenta

• Liedellä ei saa olla korkeita avo- liekkejä liesituulettimen ollessa toiminnassa.

• Syviä rasvakattiloita on valvottava jatkuvasti käytön aikana. Ylikuu

mentunut öljy voi syttyä pala- maan.129

1 Tärkeitä turvallisuutta ja ympäristöä koskevia ohjeita

1.2 WEEE-direktiivin noudattami-

nen ja laitteen hävittäminen: Tämä tuote täyttää Euroopan unio

nin WEEE-direktiivin (2012/19/EU) vaatimukset. Tuotteella on sähkö- ja elektroniikkalaiteromun (SER) luokitusmerkintä. Merkintä ilmaisee, että tuotetta ei tule hävittää ta

vanomaisen kotitalousjät- teen mukana sen käyttöiän päätyttyä. Käytetty laite on toimi

tettava sähkö- ja elektroniikka- laitteiden viralliseen kierrätys- pisteeseen. Tietoja paikallisista kierrätyspisteistä saat paikallisilta viranomaisilta ja myymälästä, jos

ta tuote on ostettu. Kotitalouksilla on tärkeä rooli vanhojen laitteiden keräämisessä ja kierrättämisessä. Kun hävität käytetyt laitteet asian

mukaisella tavalla, olet mukana torjumassa niistä aiheutuvia mah

dollisia ympäristö- ja terveyshait- toja.

nen Tämä tuote täyttää Euroopan unio

nin RoHS-direktiivin (2011/65/EU) vaatimukset. Se ei sisällä direktiivissä määriteltyjä haitallisia ja kiellettyjä aineita.

Tuotteen pakkausmateri- aalit on valmistettu kierrä- tettävistä materiaaleista kansallisten ympäristömääräysten mukaisesti. Älä hävitä pakkaus

materiaaleja kotitalousjätteen tai muiden jätteiden mukana. Toimita pakkausmateriaalit paikallisten vi

ranomaisten hyväksymään keräys- pisteeseen

2.1 Ohjauslaitteet ja osat

Katso kuva sivulla 3.

Laitteen tyyppikilvessä tai sen mukana toimitettavissa asiakirjoissa olevat arvot on saatu laboratorio-olosuhteissa asiaankuuluvia standardeja noudatettaessa. Nämä arvot voivat vaihdella laitteen käytön ja ympäristöolosuhteiden mukaan. 2 Tekniset tiedot131

Ota yhteyttä lähimpään valtuutet- tuun huoltomyyjään laitteen asen- tamista varten. *Tuotteen sijaintipaikan valmistelu ja sähköasennusten tekeminen on asiakkaan vastuulla. Huomaa:

• Poista suojakalvo (jos sellainen on) liesikuvun ja hormin pinnalta asennuksen jälkeen.

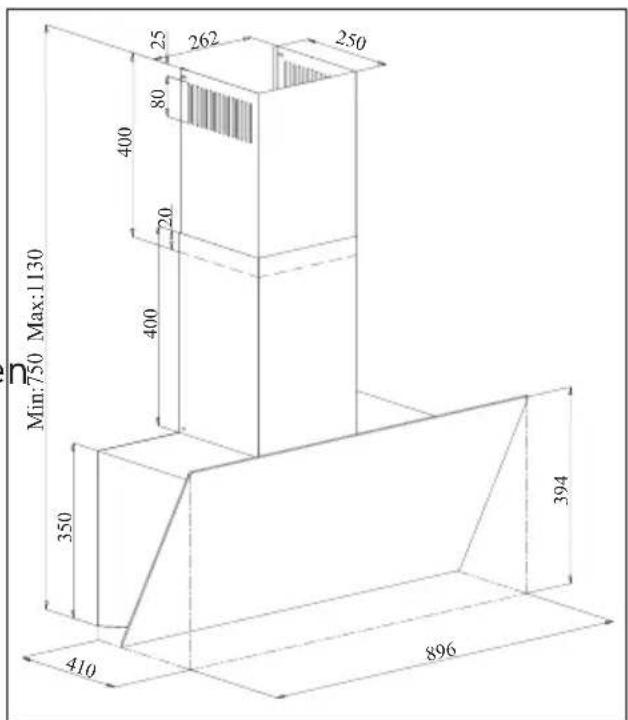

(Kuva 2b) Liesikuvun alapinnan ja lie- den yläpinnan välisen etäi- syyden pitää olla vähintään 65 cm. Pyydä pätevää sähköasentajaa te- kemään sähköliitännät. Asenna laite siten, että virtaliitäntä (pistoke, pistorasia) ovat helposti käytettävissä asennuksen jälkeen. Kaikki mitat on annettu millimet- reinä. 3 Laitteen asentaminen132 3 Laitteen asentaminen

3.1 Asennustarvikkeet

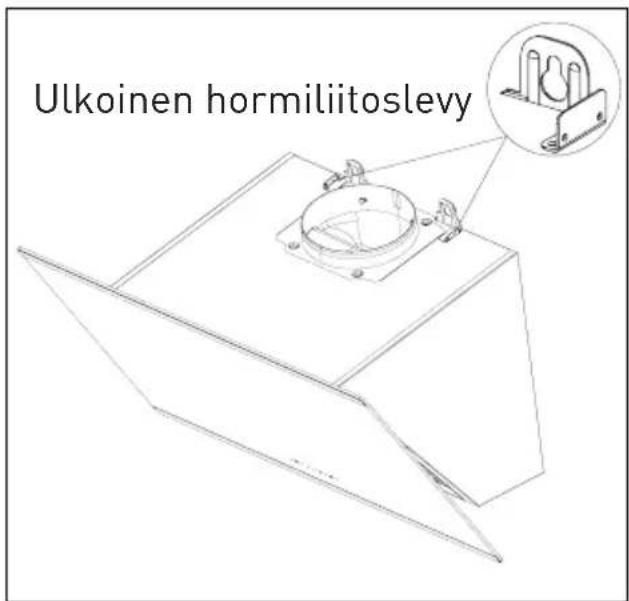

1 x hormiliitoslevy 1 x Ø120/150 mm muovinen hormiso- vitin Liesikuvun asennuspaikan valmis- telutiedot on kuvattu alapuolella:

3.2 Liesikuvun seinäasennuk-

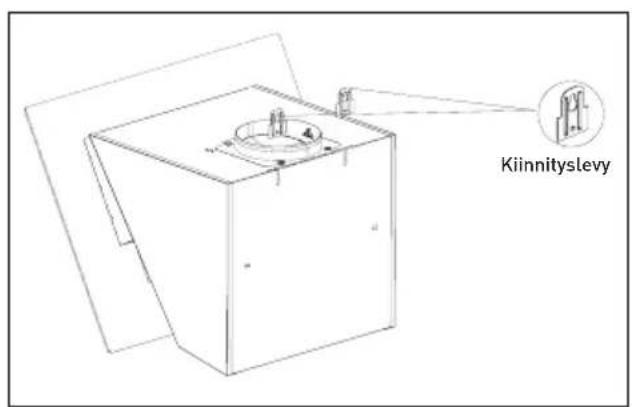

sen suorittaminen Asentaaksesi liesikuvun seinään, löysää ruuveja moottorikotelon kiinnityslevyissä ja vedä levyt ylös- päin. Kiristä sitten kiinnityslevyjen ruuvit. (Kuva 3a). (Kuva 3a) Kiinnityslevy (Kuva 3b) Ulkoinen hormiliitoslevy Jos käytät Ø 120 mm hormiputkea, asenna siihen Ø 120 mm hormiso- vitin.133

8 mm muovinenseinätulppa 6 mm muovinenseinätulppa 8 mm 6 mm

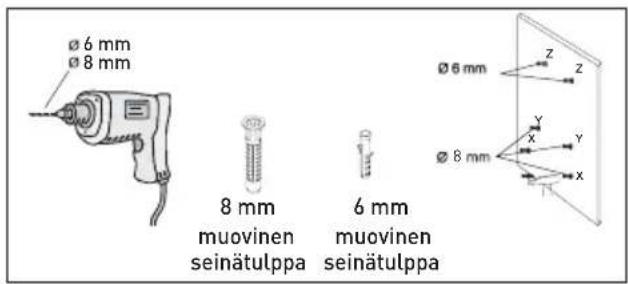

3.3 Kiinnitysreikien poraaminen

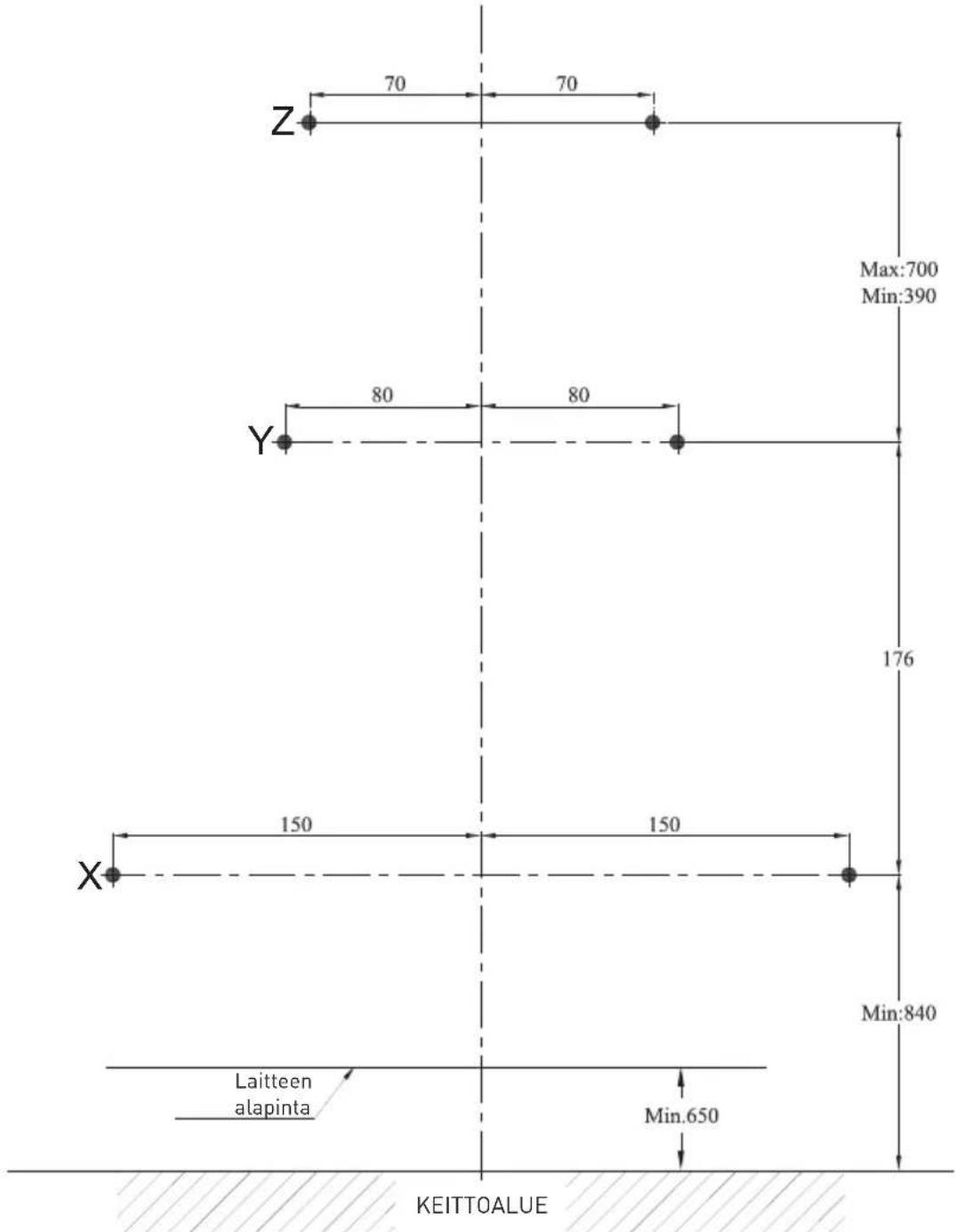

Kiinnitä asennuskaavio liesikuvun asennuspaikkaan. Poraa pisteet jotka on merkitty kirjaimilla (X,Y) (Kuva 4) käyttäen a Ø 8 mm poran- terää ja pisteet jotka on merkitty kirjaimilla (Z) (Kuva 4) käyttäen Ø 6 mm poranterää.134

3.4 Seinätulppien vasaroiminen

Vasaroi Ø 8 mm seinätulpat (X,Y) reikiin jotka on porattu kiinnitys- ruuveja varten. Vasaroi 2 x Ø 6 mm seinätulpat (Z) reikiin jotka on porattu Ø 6 mm poranterallä ulkoista hormiliitoslevyä varten. (Kuva 5)

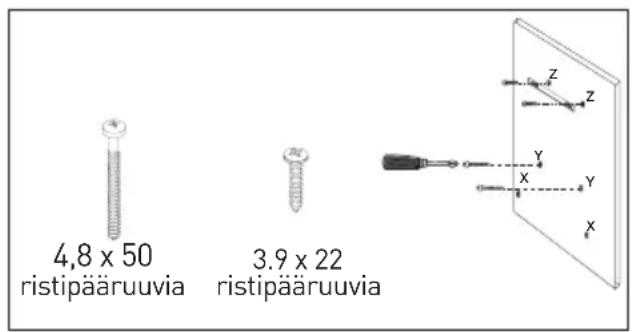

3.5 Kiinnitysruuvien asentami-

nen Asenna 4,8 x 50 kiinnitysruuvit Ø 8 mm seinätulppiin (Y) jotka olet va- saroinut seinään. Ruuvin pään ja seinän välissä on oltava 5 mm rako. (Kuva 5) Liitä sisäinen hormiliitoslevy 6 mm seinätulppiin (Z) seinässä käyttäen Ø 3.9x22 ruuveja. (Kuva 5)

4,8 x 50 ristipääruuvia3.9 x 22ristipääruuvia (Kuva 5) 3 Laitteen asentaminen

3.6 Liesikuvun kiinnittäminen

• Kiinnitä liesikupu ruuveilla jotka olet asentanut reikiin Y.

• Avaa liesikuvun sivulla oleva imuikkuna vetämällä sitä itseäsi kohden. Asenna 4,8 x 50 ruuvit reikien X läpi jotka sijaitsevat si- sällä kiinnittääksesi laitteen.

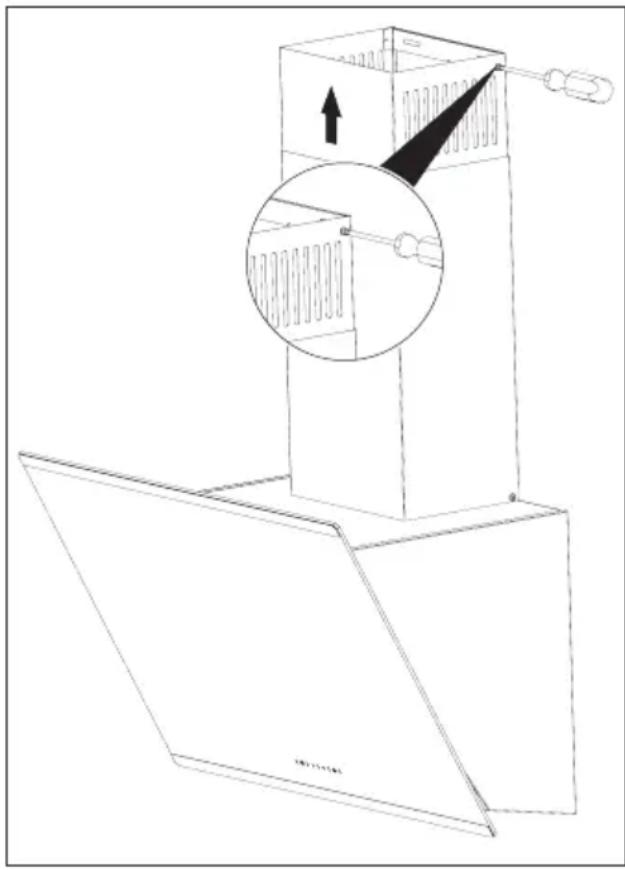

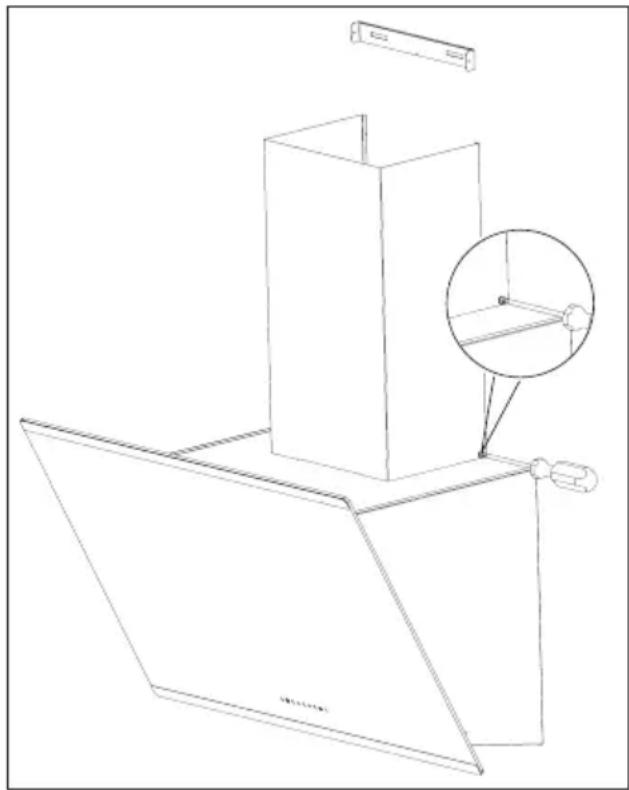

3.7 Liesikuvun hormin asenta-

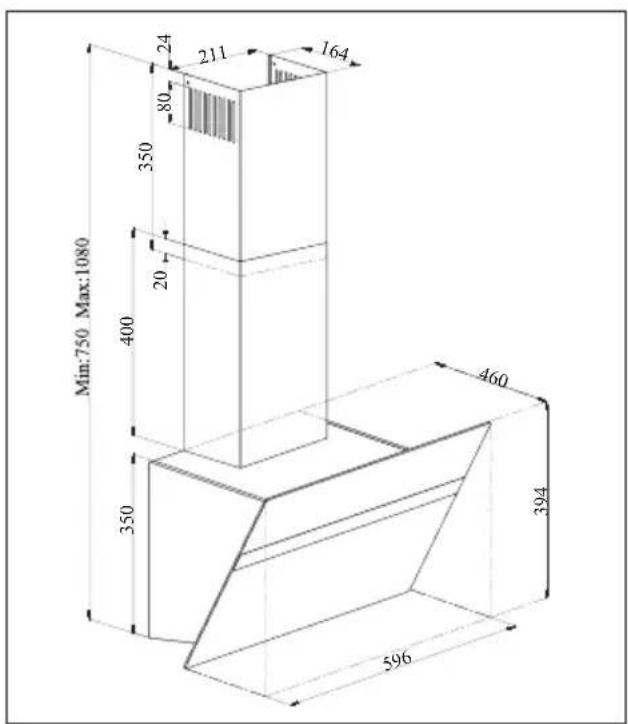

minen Irrota laite verkkovirrasta ennen hormin asentamista. Asenna pelti- set hormin osat rungon ympärille. Ruuvaa ulkoinen hormi sisäi- siin hormiliitoslevyihin jotka si- jaitsevat moottorikotelossa. (Kuva 3b / 6) (Kuva 6)135

Laajenna ja ruuvaa sisäinen hormi ulkoreunoistaan hormiliitoslevyyn joka on kiinnitetty seinään (Kuva 7).

3.8 Hormiliitosputken käyttä-

• Höyry poistetaan hormin kautta joka on kiinnitetty liesikuvun lii- tospäähän.

• Hormin halkaisijan tulee olla yhtä suuri kuin liitosrenkaan halkaisija. Jotta ilma vaihtuisi helposti huo

neesta vaakasuorassa tasossa, putken tulee olla hieman kallel

laan ylöspäin (noin 10 °).

3.9 Käyttäminen ilman

• Ilma suodatetaan hiilikuitusuo- 3 Laitteen asentaminen (Kuva 7) dattimen läpi jonka jälkeen se palaa takaisin huoneeseen. Hiili- kuitusuodatinta tulee käyttää jos asunnossa ole ole hormia.

• Jos liesikupua käytetään ilman hormiliitosta irrota paineenta- sausventtiili hormisovittimen si- sältä.

• Irrota alumiinisuodattimet. Asen- taaksesi hiilikuitusuodattimen, keskitä hiilikuitusuodatin muovi- seen osaan tuulettimen rungon molemmin puolin, ja kiinnitä se kielekkeisiin. Kiinnitä suodatin kiertämällä kielekkeitä vasem- malle tai oikealle.

• Asenna alumiinisuodatin paikoil- leen.

Aseta liesituulettimen mukana toi- mitettu sovitin tuuletusaukkoon joka sijaitsee hupun yläosassa. Hanki putki jonka halkaisija on 120/150 mm. Liitä putken toinen pää sovittimeen ja toinen pää hor- miin. Varmista että nämä kaksi lii- tosta ovat kunnolla kiinnitetyt jotta ne eivät menisi sijoiltaan kun liesi- kupua käytetään maks. nopeudella. Tarkista että hormin sisällä olevat siivekkeet toimivat oikein kun ki- ristät sen käyttäen pihtejä. Sovita hormin liitosputki sovittimeen. Jos asennat hormin liitosputken sovitti- men sisään, ilman imua ei tapahdu, koska läpät, jotka estävät ilman ta- kaisinvirtauksen pysyvät suljettuna. Älä tee liitäntöjä hormeihin, jotka on liitetty liesiin, poistoilma-auk- koihin, tai hormeihin joissa on ylös136 3 Laitteen asentaminen nousevia palavia liekkejä. Älä tee liitäntöjä tämäkaltaisiin hormeihin. Putkiliitännän tulee olla mahdolli- simman lyhyt ja sisältää mahdolli- simman vähän mutkia. A: Ilman poistoputki B: Läpät jotka estävät takaisinvirtauksen C: Muovinen hormi

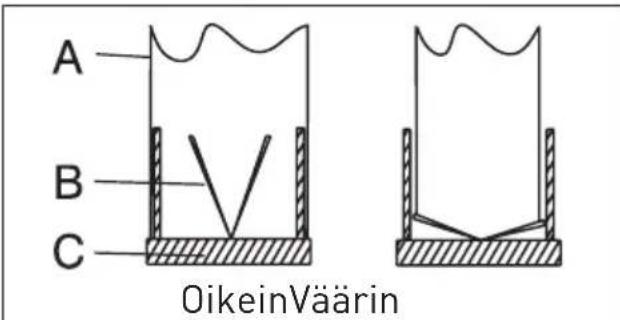

3.11 Takaisinvirtauksen

estojärjestelmä (N-RV) Kun liesikupua käytetään, läpät ovat suljettuja, jotta mahdolliset hajut ja pöly eivät pääsisi ympäris- töön sen ulkopuolelta. Oikein Väärin (Kuva 8)137

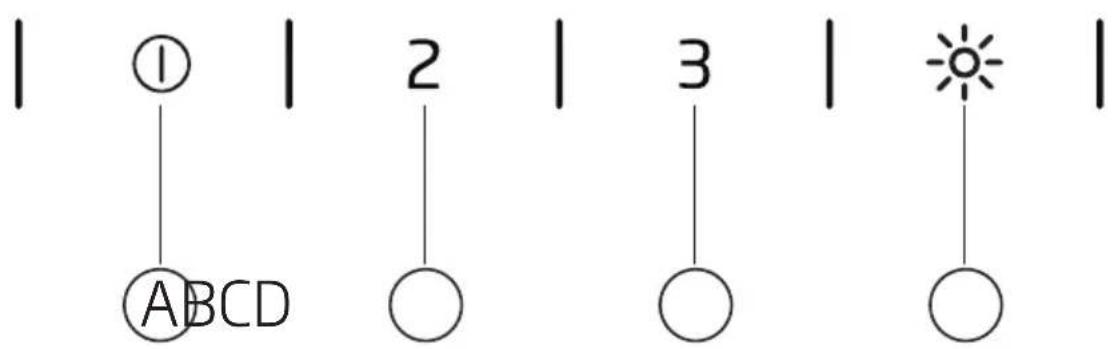

(D): Valo päälle / pois -painike

4.1 Digitaalinen sähköinen oh-

jaus 3 eri tasolla (A) Voit käynnistää kuvun nopeudel- la 1 painamalla tätä painiketta. Painamalla tätä painiketta uudel- leen laitteen sammuttamiseksi, nopeustason ilmaisin ruudussa ka- toaa. (B) painike: Voit käynnistää kuvun no- peudella 2 painamalla tätä paini- ketta. Painamalla tätä painiketta uudel- leen laitteen sammuttamiseksi, nopeustason ilmaisin ruudussa ka- toaa. (C) painike: Voit käynnistää kuvun no- peudella 3 painamalla tätä paini- ketta. Painamalla tätä painiketta uudel- leen laitteen sammuttamiseksi, nopeustason ilmaisin ruudussa ka- toaa. (D) painike: Valaisin päälle/pois -painike: Voit valaista ruoanlaittoalueen pai- namalla tätä painiketta. Autom. sammutus 15 min. kulut- tua: Laite on varustettu autom. sammu- tustoiminnolla jonka avulla se kier- rättää ilmaa ylimääräisen ajan jotta epämiellyttävät tuoksut ja höyryt haihtuisivat huoneenilmasta kyp- sennyksen jälkeen. Laite sammuu automaattisesti tämän jälkeen. Kytkeäksesi autom. sammutuksen päälle, paina mitä tahansa tasopai- niketta (A, B, C) pidempään kuin 2 sekunnin ajan. 15 minuutin ajastin kytkeytyy päälle. (Kuva 9) 4 Laitteen käyttäminen A B C D138 4 Laitteen käyttäminen Jos painat samaa nopeustasopaini- ketta autom. sammutuksen ollessa päällä, toiminto peruutetaan ja laite sammuu. Jos valitset toisen nopeustason tämä toiminto peruutetaan. Jos haluat laitteen pysähtyvän au- tomaattisesti, kytke autom. sam- mutus uudelleen päälle. Metallisuodattimien säännöllinen puhdistaminen: Suodattimet tulee puhdistaa 60 käyttötunnin tai 4 viikon välein riip- puen käytön tiheydestä.

4.2 Energiatehokas käyttö:

• Kun käytät liesikupua, säädä no- peustaso ruoanlaiton haju- ja höyryvoimakkuuden mukaan, jotta välttäisit tarpeetonta virran- kulutusta.

• Paremman suorituskyvyn var- mistamiseksi suosittelemme käyttämään matalia nopeuksia normaaleissa olosuhteissa ja korkeita nopeuksia, kun hajuja ja höyryjä muodostuu paljon.

• Liesikuvun valot ovat tarkoitettu ruoanlaittoalueen valaisemiseen. Ympäristön/keittiön valaisemiseen käytettäessä ne kuluttavat tarpeet- tomasti virtaa ja niiden valaistus on riittämätön.

4.3 Liesikuvun käyttäminen:

• Liesikupu on varustettu mootto- rilla, jossa on useita nopeusase- tuksia.

• Paremman suorituskyvyn var- mistamiseksi suosittelemme käyttämään matalia nopeuksia normaaleissa olosuhteissa ja korkeita nopeuksia, kun hajuja ja höyryjä muodostuu paljon.

• Voit käynnistää liesikuvun paina- malla haluttua nopeustason pai- niketta (A, B, C).

• Voit valaista ruoanlaittoalueen painamalla valopainiketta. (A)139

Ennen laitteen puhdistamista ja huol- toa, kytke laite irti verkkovirrasta, sammuta virta pääkatkaisijasta tai irrota liesikuvun virransyötön sulake.

5.1 Alumiinisuodatin

Tämä suodatin vangitsee ilman öl- jyhiukkaset. Suosittelemme että puhdistat suodattimet joka kuukau

si normaaleissa käyttöolosuhteissa. Poista ensin alumiinisuodattimet tätä toimenpidettä varten. Pese suodat

timet nestemäisellä pesuaineella, huuhtele ne vedellä ja kiinnitä takai

sin paikoilleen niiden ollessa kuivat. Alumiinisuodattimet voivat haalistua pesun aikana, tämä on tavanomaista eikä niitä pidä vaihtaa sen vuoksi.

5.2 Alumiinisuodattimien irrot-

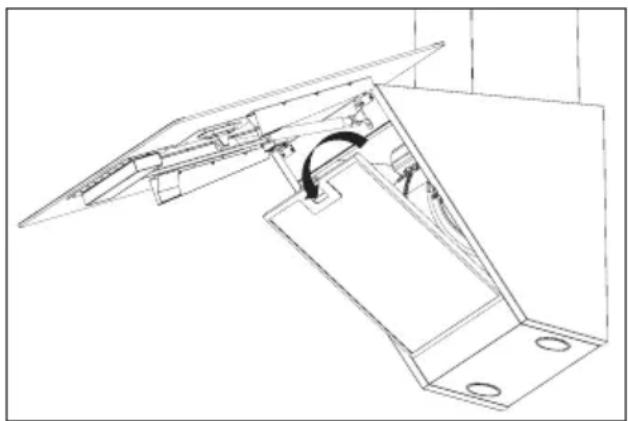

1. Työnnä alumiinisuodattimen luk-

2. Laske sitä sitten hieman ja vedä

eteenpäin. Muussa tapauksessa, suodatin voi taittua. (Kuva 10) Kun alumiinisuodatin on pesty ja kuivattu, asenna se takaisin pai- koill een suorittamalla yläpuolella olevat vaiheet käänteisessä järjes

• Voit myös pestä alumiinisuodatti- met astianpesukoneessa. Aktiivi- hiilisuodattimen käyttäminen (ilman hormia) Aktiivihiilisuodatin poistaa ruoan- valmistuskäryt. Jos hormin käyttö ei ole mahdollista, suodatin poistaa keittiössä kiertävän ilman. Laitteen aktiivihiilisuodatin tukkeutuu ajan myötä riippuen käytön tiheydestä, ruoanlaitosta, sekä alumiinisuo- dattimien säännöllisestä puhdista- misesta. Varoita!

• Aktiivihiilisuodattimia ei koskaan tule pestä. Voit hankkia aktiivihiilisuodattimia valtuutetuista Grundig huoltoliikkeis- tä.

5.3 Aktiivihiilisuodattimen

2. Irrottaaksesi aktiivihiilisuodatti-

men, käännä kielekkeitä vasta- päivään ja irrota suodatin. (Kuva 11)

• Asenna uusi aktiivihiilisuodatin.

• Asenna alumiinisuodattimet. (Kuva 11) 5 Puhdistaminen ja huolto (Kuva 10)140 Varotoimi!

• Saatat aiheuttaa tulipalon, jollet noudata liesikuvun puhdistus- ja suodattimen vaihto-ohjeita. Jos laite on siirrettävä:

• Säilytä laitteen alkuperäinen pak- kaus. Kuljeta laitetta alkuperäi- sessä pakkauksessaan ja noudata alkuperäispakkauksessa olevia kuljetusmerkintöjä. Jos alkuperäinen pakkaus ei ole tallessa: Älä sijoita mitään esineitä liesiku- vun päälle.

• Suojaa liesikuvun ulkopinnat kol- huilta.

• Pakkaa laite siten, ettei se vahin- goitu kuljetuksen aikana.

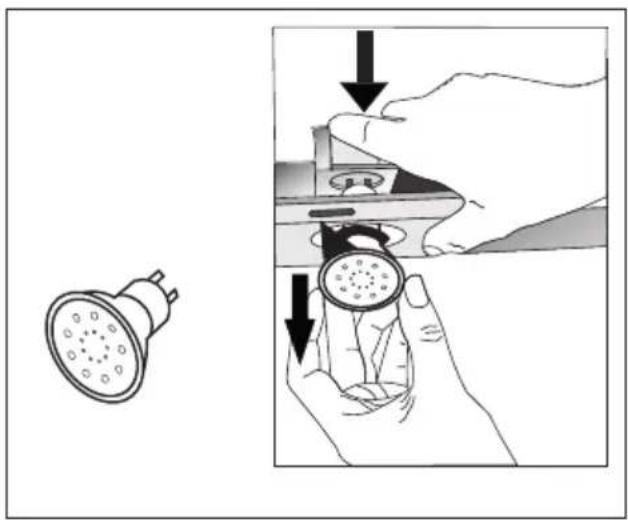

5.5 Lampun vaihtaminen

Irrota liesikupu verkkovirrasta. Tämä laite on varustettu 3 W LED- lampuilla. Vaihtaaksesi LED-lamput paina lamppua alaspäin lampun pidik- keen takaosasta ja vapauta lamppu. Tämän jälkeen kierrä lamppua 1/4 kierrosta vastapäivään ja irrota se. 4 Puhdistaminen ja huolto Kärynpoistosuodattimet sisältävät hiiltä (aktiivihiili). Ne tulee vaihtaa noin 6 kuukauden välein. Aktiivihiilisuodattimien käytöstä riippumatta, alumiinisuodattimet tulee aina olla asennettuna. Älä käytä laitetta ilman alumiinisuo- dattimia. Aktiivihiilisuodattimien käyttö vähentää laitteen imutehoa.

Älä laiminlyö liesikuvun puhdista- mista, varsinkaan silloin kun olet paistanut jotain liesitasolla. Käytä pehmeää nestemäisessä pe- suaineessa kasteltua liinaa liesiku- vun ulkopinnan puhdistamiseen. Älä käytä puhdistamisessa hankaa- via tai naarmuttavia materiaaleja. Voit käyttää kaupallisia puhdistus- aineita pinttyneen rasvan jne. irrot- tamiseen noudattamalla tuotteessa olevia varoituksia. Jotta et naarmu- ta harjattua teräsrunkoa, pyyhi pin- taa samaan suuntaan kuin harjan jäljet. Älä käytä puhdistuksessa suola- happoa sisältäviä aineita, valkai- suainetta tai hankausjauheita, jotta laitteen pinta säilyisi laadukkaana. Käytä saippuavedessä kostutettua liinaa tai ruostumattomalle teräk- selle tarkoitettua puhdistussuih- ketta ruostumattomien teräspinto- jen puhdistukseen. Irrota laitteen suojakalvo.141

4 Puhdistaminen ja huolto Suorita yläpuolella olevat vaiheet käänteisessä järjestyksessä uuden lampun vaihtamiseksi. Huomaa: Voit hankkia valaisimet valtuute- tuista huoltoliikkeistä.142 1 Instrucţiuni importante privind siguranţa şi mediul
