РЪКОВОДСТВО ЗА ПОТРЕБИТЕЛЯ GDS2460B GRUNDIG

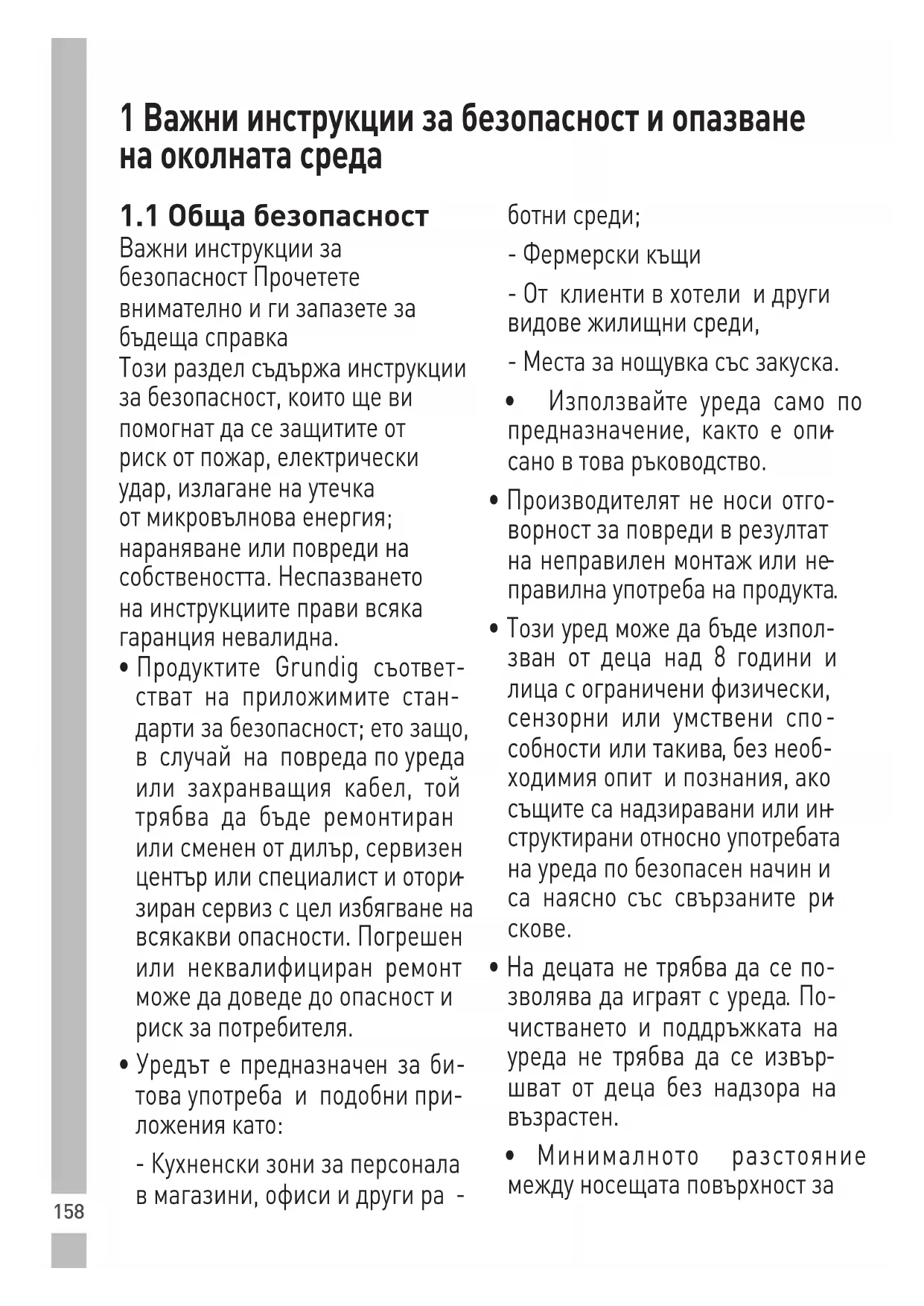

1 Важни инструкции за безопасност и опазване на околната среда

1.1 Обща безопасност

Важни инструкции за безопасност Прочетете внимателно и ги запазете за бъдеща справка Този раздел съдържа инструкции за безопасност, които ще ви помогнат да се защитите от риск от пожар, електрически удар, излагане на утечка от микровълнова енергия; нараняване или повреди на собствеността. Неспазването на инструкциите прави всяка гаранция невалидна.

- Продуктите Grundig съответстват на приложимите стандарти за безопасност; ето защо, в случай на повреда по уреда или захранващия кабел, той трябва да бъде ремонтиран или сменен от дилър, серверен център или специалист и оторизиран сервис с цел избягване на всякакви опасности. Погрешен или неквалифициран ремонт може да доведе до опасност и риск за потребителя.

- Уредът е предназначен за би- това употреба и подобни при- ложения като:

- Кухненски зони за персонала в магазини, офиси и други ра -

ботни среди;

• Фермерски къщи
• От клиенти в хотели и други видове жилищни среди,
• Места за нощувка със закуска.

- Използвайте уреда само по предназначение, както е описано в това ръководство.

• Производителят не носи отговорност за повреди в резултат на неправилен монтаж или неправилна употреба на продукта.
• Този уред може да бъде изпол- зван от деца над 8 години и лица с ограничени физически, сензорни или умствени спо- собности или такива, без необ- ходимия опит и познания, ако същите са надзиравани или ин- структирани относно употребата на уреда по безопасен начин и са наясно със свързаните ри скове.

- На децата не трябва да се позволява да играят с уреда. Почистването и поддръжката на уреда не трябва да се извършват от деца без надзора на възрастен.

- Минималното разстояние между носещата повърхност за

1 Важни инструкции за безопасност и опазване на околната среда

готварските съдове на котло- ните и долната част на Вашия продукт трябва да бъде най- малко 65 см.

• Ако инструкциите за монтаж на газовия котлон посочват по-голямо разстояние, това трябва да бъде взето под внимание.
• Проверете дали данните за вашето местно електрозахранване отговарят на информацията върху табелката с данни.
• Никога не използвайте уреда, ако захранващият кабел или самия уред е повреден.
• За да избегнете риска от по- вреда на захранващия кабел, внимавайте да не го притискате, огъвате или търкате в остри ръбове. Дръжте захранващия кабел далеч от нагорещени повърхности и открит пламък.
• Използвайте уреда само със за- земени контакти.

ПРЕДУПРЕЖДЕНИЕ: Не свър- звайте уреда към електриче- ската мрежа докато монтажът не е напълно приключил.

- Разположете уреда по такъв начин, че щепсельт винаги да е достъпен.

- Не пипайте лампите ако са ра-

ботили дълго време. Тъй като са горещи, могат да Ви изгорят ръцете.

• Следвайте наредбите, опре- делени от компетентните ор- гани относно освобождаването на отработения въздух (това предупреждение не се прилага при употреба без вентилаци- онна тръба).
• Работете с Вашия уред след като поставите тенджера, тиган и т.н. на котлона. В противен случай, топлината може да предизвика деформиране на някои части на Вашия продукт.
• Изключете котлона преди да отстраните тенджерата, тигана и т.н. от него.
• Не оставяйте гореща мазнина на котлона. Тигани с гореща мазнина могат да предизвикат самозапалване.
• Внимавайте с Вашите пердета и покривки, тъй като мазнината може да се възпламени докато приготвяте храна като пържени картофи.
• Филтърът за мазнини трябва да бъде подменян поне веднъж месечно. Филтърът с активен въглен трябва да бъде подменян

1 Важни инструкции за безопасност и опазване на околната среда

поне един път на 3 месеца.

- Продуктът трябва да се почи- ства според инструкциите в ръководството за употреба. Ако почистването не е извършено според инструкциите в ръко- водството за употреба, може да съществува риск от пожар.

- Не използвайте неогнеупорни филтърни материали вместо настоящия филтър.

- Използвайте само оригинални части или такива, препоръчани от производителя.

- Не работете с продукта без филтъра и не отстранявайте филтрите, докато продуктът работи.

- В случай на поява на някакъв пламък, прекъснете захран - ването на Вашия продукт и на другите готварски уреди.

- В случай на поява на някакъв пламък, покрийте пламъка и никога не използвайте вода, за да го загасите.

- Изключвайте уреда преди всяко почистване и когато не го използвате.

- Отрицателното налягане в околната среда не трябва да превишава 4 Па (4 x 10 бара) докато

абсорбаторът за електрически котлон и други уреди работят заедно, захранвани от друг вид енергия, освен електричество.

- В околната среда, където се използва абсорбатора, отработеният въздух от устройства, захранвани с газ или течно го - риво, като например стайна печка, трябва да бъде напълно изолиран или устройството да бъде от херметически изолиран вид.

- Когато свързвате към венти- лацията, използвайте тръби с диаметър 120 или 150 мм. Тръбната връзка трябва да бъде възможно най-къса и да има възможно най-малък брой чупки.

Има опасност от задушаване!

Дръжте опаковъчните матери- али далеч от достъпа на деца.

ВНИМАНИЕ: Достъпните части могат да се нагорещят ако се използват заедно с уред за го - твене.

• Изходът на продукта не трябва да е свързан с въздухопроводи, в които се извежда друг дим.
• Вентиляцията в стаята трябва да бъде оскъдна, когато абсор-

1 Важни инструкции за безопасност и опазване на околната среда

баторът за електрически кот- лон се използва едновременно с устройства, работещи на газ или други горива (това би могло да не се прилага за уреди, които само освобождават въздуха об- ратно в стаята).

• Поставените върху продукта предмети може да паднат. Не поставяйте никакви предмети върху уреда.
• не фламбирайте под Вашия уред.

ПРЕДУПРЕЖДЕНИЕ: Преди да монтирате абсорбатора отстранете защитното фолио.

• Не оставяйте висок пламък да гори под абсорбатора когато е включен
• Съдовете в които се пържи много мазнина трябва да бъдат постоянно следени при употреба: прегрялото олио може да се възпламени.

1.2 Съответствие с директивата WEEE и Изхвърляне на отпадъч- ните продукти:

Уредът съответства на европейската директива WEEE. (2012/19/EU). Този продукт притежава класификационен символ за отпадъ-чно електрическо и електронно оборудване (WEEE).

Този символ указва, че продуктът не бива да се изхвърля с други битови отпадъци в края на екс- плоатационния си живот. Използваното устройство трябва да бъде върнато в официален пункт за събиране и рециклиране на електрически и електронни устройства. За да откриете тези пунктове за събиране, моля обърнете се към местния орган или Ђърговецът, от който е закупен продуктът. Всяко домакинство играе важна роля във възстано -вяването и рециклирането на стар уред.

Правилното изхвърляне на из - ползвани уреди спомага за пре- дотвратяването на потенциални негативни последици върху околната среда и човешкото здраве.

1 Важни инструкции за безопасност и опазване на околната среда

1.3 Съответствие с Директива RoHS

Закупеният от вас продукт съот ветства на европейската директива RoHS (2011/65/EU). Не съдържа вредни и забранени материали. Директива.

1.4 Информация за опаковката

Опаковъчните материали на продукта са. са произ - ведени от рециклируеми материали в съответствие с нашите Национални наредби за околната среда. Не изхвърляйте опаковъчните материали заедно с. битовите и други отпадъци. Отнесете ги в пунктове за събиране на опаковъчни материали, посочени от местните власти.

Вижте фигурата на стр. 3.

1. Вътрешен димоотвод
2. Външен димоотвод
3. Стъклен капак
4. Контролен панел
5. Осветление

Стойностите, посочени върху табелките или придружаващата документация, са получени в лабораторни условия в при спазване на съответните стандарти. Тези стойности може да варират, в зависимост от работните условия на продукта и условията на околната среда.

3 Монтаж на уреда

Свържете се с най-близкия упъл- номощен серверен агент за мон- таж на абсорбатора.

*Подготовката на мястото и електрическото инсталиране на продукта са отговорност на потребителя.

Забележка:

- Отстранете защитното фолио (ако има такова) от повърхността на абсорбатора и димоотвода след монтажа.

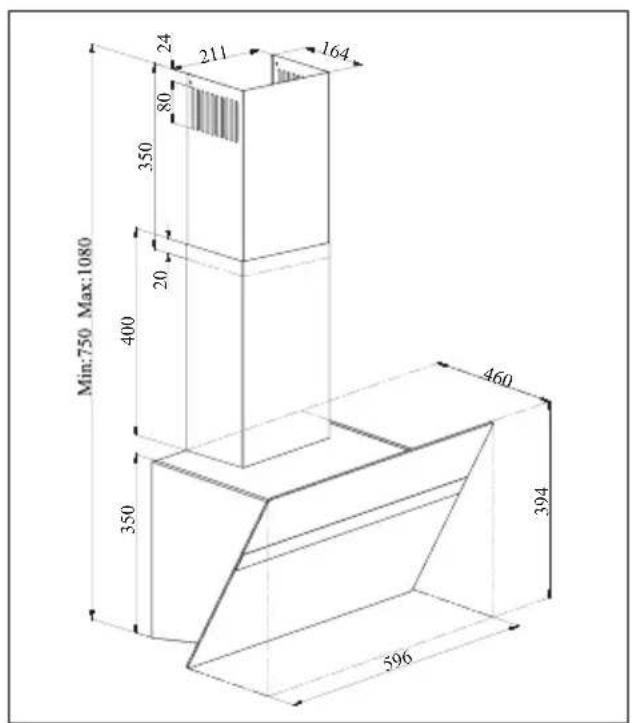

Min:750 Max:1080 350 400 20 80 211 24 164 460 394 350 596

(Фигура 2а)

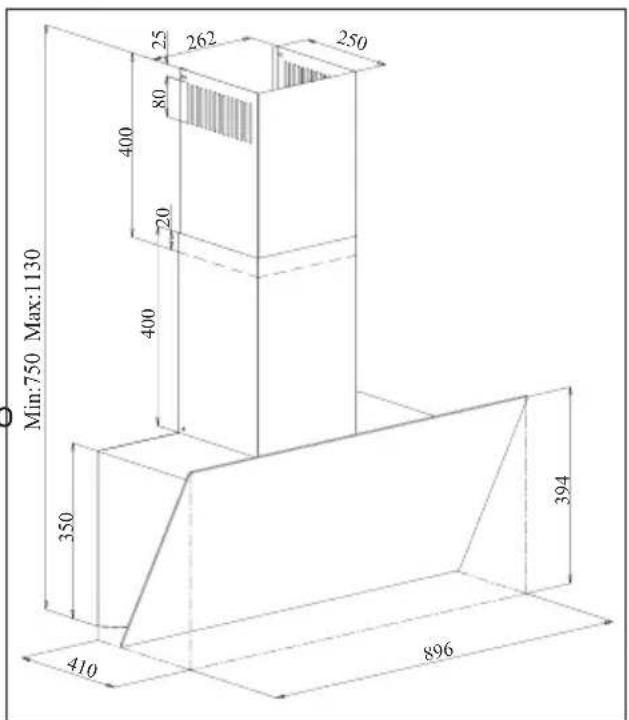

Min:750 Max:1130 400 25 262 80 250 400 20 400 350 394 410 896

(Фигура 26)

Разстоянието между долните повърхности на абсорбатора и горните повърхности на котлоните трябва да бъде най-малко 65 см.

Електрическите връзки трябва да се направят от квалифициран електротехник.

Монтирайте уреда така, че да можете да достигате захранващия кабел (щепсел, контакт) лесно след монтажа.

Размерите са дадени в мм.

3 Монтаж на уреда

3.1 Монтаж на аксесоари

1 х тръба за свързване на димоотвода

По-долу е дадена информацията, необходима за подготовката на монтажното място на абсорбатора.

3.2 Сглобяване на абсорбатора на стената

За да сглобите абсорбатора на стената, разхлабете винтовете на пластините за закачване върху корпуса на мотора и изтеглете пластините напред. След това затегнете винтовете на пластините за закачване. (Фигура 3a)

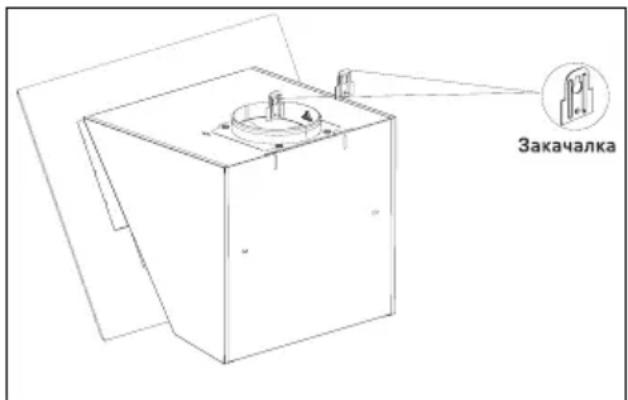

Закачалка

(Фигура 3а)

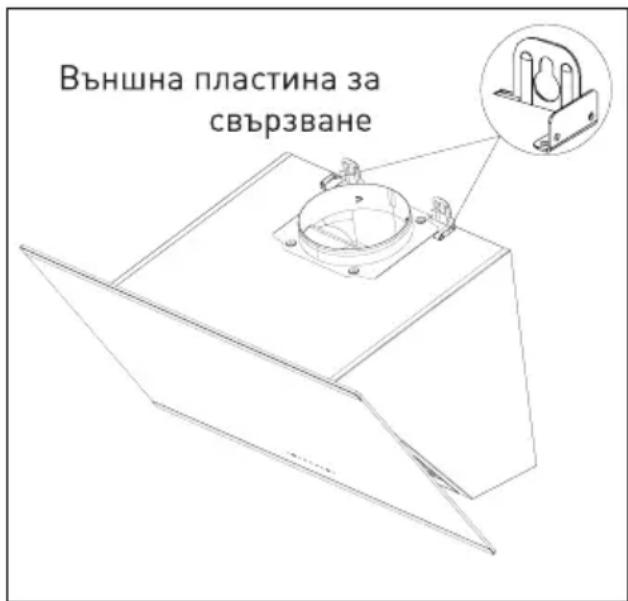

Външна пластина за свързване

(Фигура 36)

Ако използвате тръба за димоотвод ∅ 120 мм, монтирайте в нея адаптер за димоотвод ∅ 120 мм.

3 Монтаж на уреда

3.3 Пробиване на дупките за окач- ване

Фиксирайте шаблона на сглобката върху монтажното място на абсорбатора. Пробийте маркираните точки с (X,Y) (фигура 4) с помощта на ∅ 8 мм боргия и маркираните точки с (Z) (фигура 4) с помощта на ∅ 6 мм боргия.

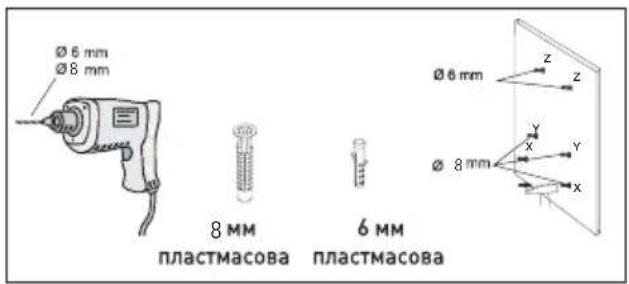

Ø 6 mm Ø 8 mm 8 mm пластмасова 6 mm пластмасова Ø 6 mm z z Y X Y X

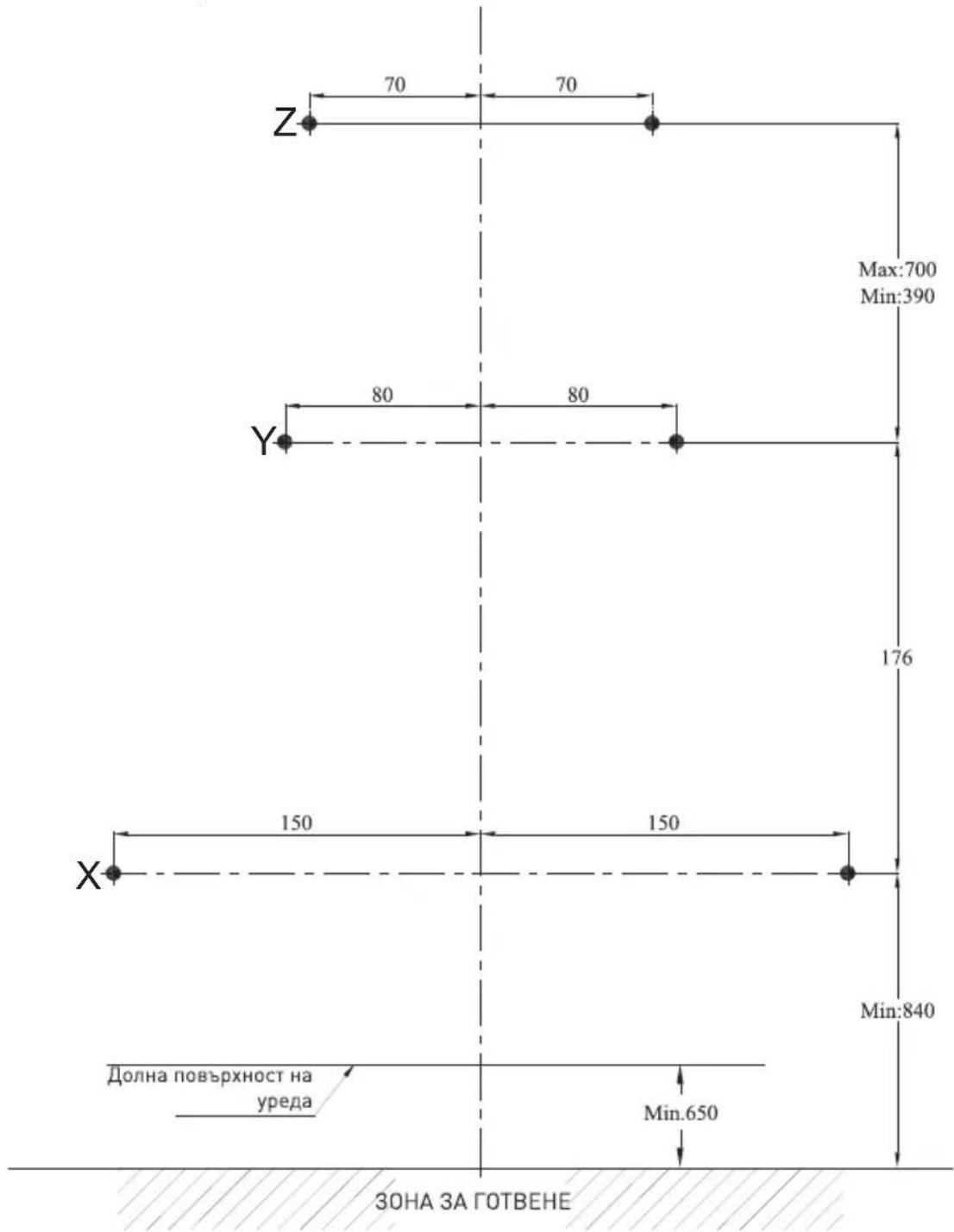

Z 70 70 Max:700 Min:390 Y 80 80 176 150 150 X Min:840 Долна повърхност на уреда Min.650 ЗОНА ЗА ГОТВЕНЕ

(Фигура 4)

3 Монтаж на уреда

3.4 Набиване на стенните дюбели

Набийте ∅ 8 мм стенни дюбели (X,Y) в пробитите отвори за винтовете за окачване. Набийте 2 х ∅ 6 мм стенни дюбели (Z) в пробитите отвори с ∅6 мм боргия за свързващата пластина за външен димотвод.

(Фигура 5)

3.5 Монтаж на винтовете за окачване

Монтирайте винтове за окачване 4,8 x 50 в стенните дюбели ∅ 8 мм (Y), които сте набили в стена-та. Необходимо е да има междуна от 5 мм между главата на винта и стената. (Фигура 5)

Свържете вътрешната пластина за свързване на димоотвода към дюбела 6 мм на стената (Z), като използвате винтове ∅ 3.9x22.

(Фигура 5)

3.6 Сглобяване на абсорбатора на стената

• Окачете димоотвода на винтовете, които сте монтирали в отворите Y.
• Отворете страничния всмукателен прозорец на абсорбатора, като го издърпате към себе си. Монтирайте винта 4,8 x 50 през отворите X, разположени навътре, за да фиксирате уреда.

3.7 Сглобяване на димоотвода на абсорбатора

Преди да започнете монтажа на димоотвода, изключете уреда от захранването. Поставете частите на тръбопровода около тялото.

Завийте външния тръбопровод към външните пластини за свързване на тръбопровода, намиращи се на корпуса на мотора.

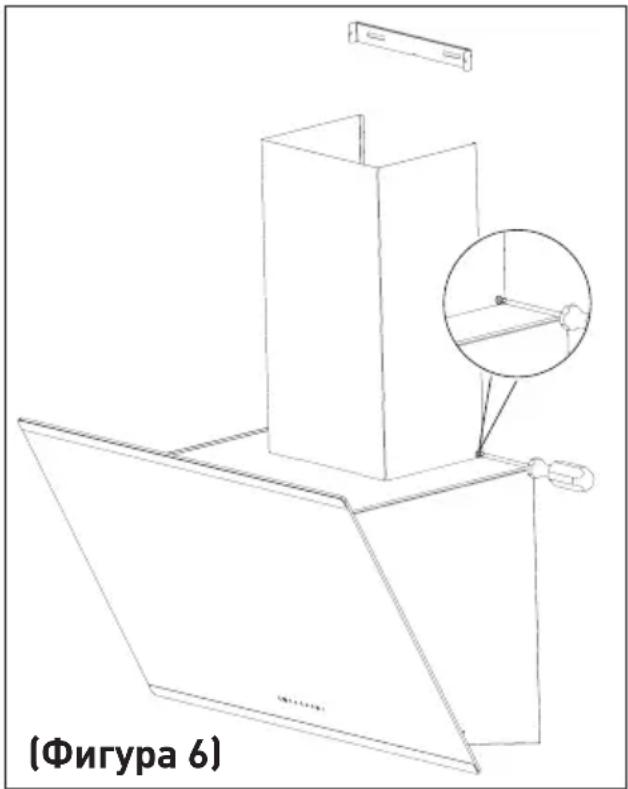

(Фигура 36 / 6)

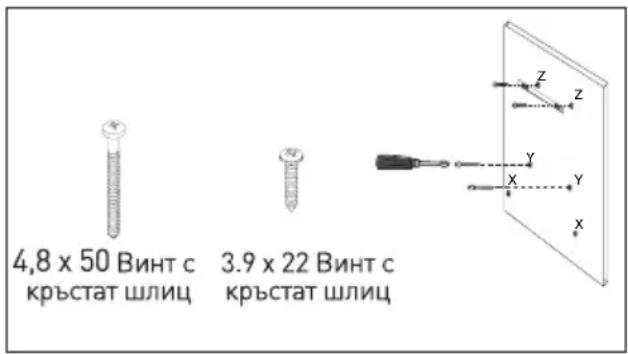

4,8 x 50 Винт с кръстат шлиц 3.9 x 22 Винт с кръстат шлиц

(Фигура 5)

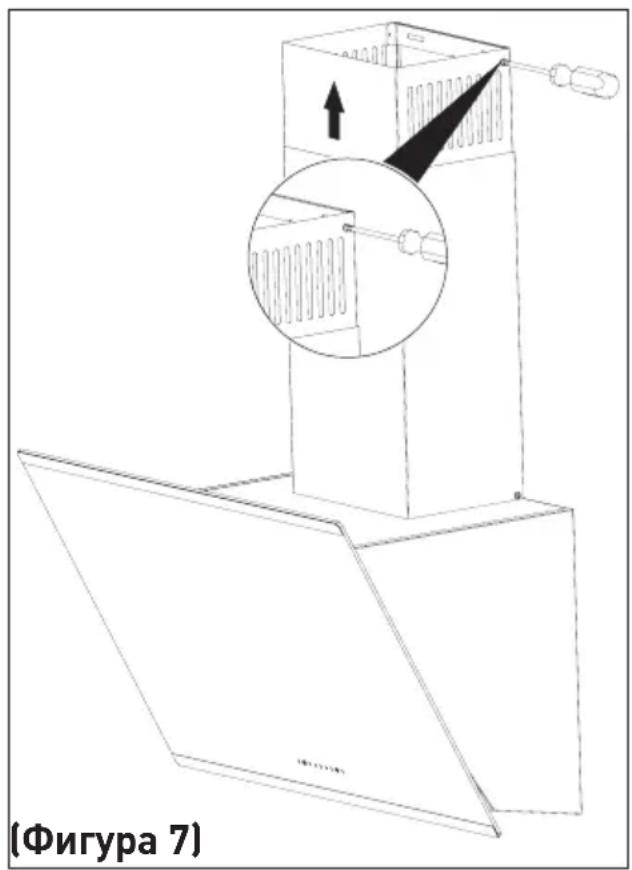

Разширете и завийте вътрешния тръбопровод от външните й краища върху пластината за свързване на тръбопровода, която е закрепена към стената (Фигура 7).

(Фигура 7)

3.8 Употреба с тръба за свързване към димоотвод

• Парата се отстранява чрез тръбопровода, който е закрепен към съединителната глава на димоотвода.
• Диаметърът на димоотвода трябва да бъде равен на диаметъра на свързващия пръстен. За да се позволи лесното отвеждане на въздуха от помещението в хоризонтално положение, тръбата трябва да бъде леко наклонена нагоре (приблизително на 10°).

3.9 Употреба без тръба за свързване към димоотвод

• Въздухът се филтриравъв въглероден филтър и се връща в помещението. Въглеродният филтър се използва в случаи, когато в помещението няма димоотвод.
• Ако абсорбаторът ще се използва без връзка с димоотводи, премахнете превключвателите в адаптера за димоотвеждане.
• Отстранете алуминиевите филтри. За да инсталирате въглеродния филтър, центрирайте го върху пластмасовата част от двете страни на тялото на вентилатора и го фиксирайте върху ушичките. Закрепете филтъра, като завъртите ушичките вдясно или наляво.

- Монтирайте алуминиевия фил- тър.

3 Монтаж на уреда

3.10 Свързване на димо- отвода:

Монтирайте адаптера, доставен заедно с димоотвода, във вентилационния отвор, разположен в горната част на абсорбатора. Осигурете тръба с диаметър 120/150 мм. Свържете единия край на тръбата с адаптера, а другия край с тръбопровода.

Уверете се, че и двете връзки са достатъчно сигурни,

така, че когато абсорбаторът ра- боти на максимальна скорост, няма да се размести. Проверете дали клапите вътре в димоотвода, ко- гато са затегнати със скобата, са функционални. Поставете тръбата за свързване на димоотвода към адаптера. Ако поставите тръба- та за свързване на димоотвода в адаптера, няма да се засмуква въздух, тъй като клапите, които предотвратяват обратния поток на въздуха, ще останат затворени.

Не се препоръчва димоотводите да се свързват с готварски печки или с изпускателни клапани. Не правете връзки между такива тръбопроводи.

Тръбната връзка трябва да бъде възможно най-къса и да има ми- нимален брой чупки.

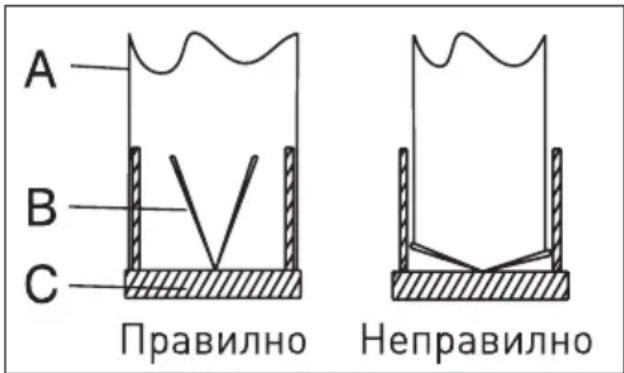

A: Тръба за извеждане на въздуха
В: Клапи, които предотвратяват обратния поток
С: Пластмасов тръбопровод

3.11 Система за предотвратяване на обратния поток (N-RV)

Когато абсорбаторът работи, клапите се затварят, за да се предотврати възможността от влизане на миризми и прах отвън навътре.

A B C Правилно Неправилно

(Фигура 8)

4 Работа с уреда


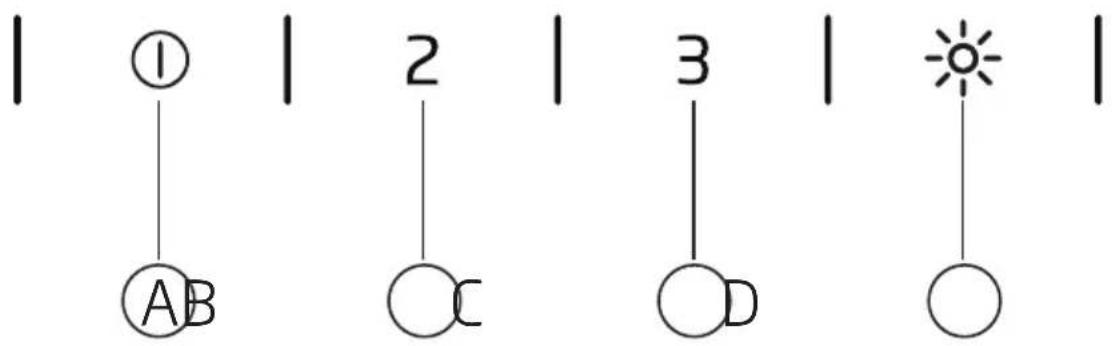

(Фигура 9)

(A) С натискането на този бутон, можете да включите ваши абсорбатор да работи със скорост на 1-во ниво.

Когато натиснете бутона отново, за да изключите уреда, индикаторът за нивото на скорост ще изчезне от дисплея.

(B) бутон: С натискането на този бутон, можете да включите вашия абсорбатор да работи със скорост на 2-ро ниво.

Когато натиснете бутона отново, за да изключите уреда, индикаторът за нивото на скорост ще изчезне от дисплея.

(C) бутон: С натискането на този бутон, можете да включите ваши абсорбатор да работи със скорост на 3-то ниво.

Когато натиснете бутона отново, за да изключите уреда, индикаторът за нивото на скорост ще изчезне от дисплея.

(D) бутон: Бутон за вкл./изкл. на осветлението С натискане на този бутон можете да включите осветлението и да осветите зоната за готвене.

Автоматично спиране след 15 минути:

Този уред е оборудван с функция за автоматично спиране, която позволява на уреда да вентилира помещението за допълнителен период от време, за да премахне от него неприятния мирис и изпарения след приключване на готвенето. След определен период от време, уредът спира работа автоматично.

За да включите функцията за автоматично спиране, натиснете ня-кой от бутоните за ниво на скорост

4 Работа с уреда

(A, B, C) върху контролния панел, за повече от 2 секунди. Ще се активира таймер за обратно отброяване на 15 минути.

Ако натиснете същия бутон за ниво на скоростта, докато функцията за автоматично спиране е активирана, функцията ще бъде деактивирана и уредът ще спре.

Ако изберете друг бутон за ниво на скоростта, функцията ще бъде деактивирана.

Ако искате ваши уред да спира работа автоматично, трябва да активирате отново функцията за автоматично спиране.

Периодично почистване на метални филтри:

Филтрите трябва да се почистват на всеки 60 часа работа или на 4 седмици в зависимост от честотата на използване.

4.2 Енергийно ефективна употреба

• По време на работа на абсорбатора регулирайте нивата на скорост според интензивността на миризмите и парите, за да предотвратите нежелана енергоконсумация.
• Използвайте ниски скорости (1-2) при нормални условия и високи скорости (3) при голяма интензивност на миризмите и парите.
• Лампите на абсорбатора са предназначени за осветяване на зоната за готвене.

Използването им за осветление на кухнята ще доведе до нежела-на енергоконсумация и неадек-ватно осветление.

- Абсорбаторът е оборудван с двигател с различни настройки на скорост.

- За подобряване на работата ви съветваме да използвате ниски скорости при обикновени условия и високи скорости при интензивни миризми и пари.

- Можете да стартирате абсорбатора като натиснете бутон за желаното ниво за скорост (А, В, С).

- Можете да осветите зоната за готвене чрез натискане на бу-тона за осветление. (А)

5 Поддръжка и почистване

Преди почистване и поддръжка из- ключете уреда и изключете прев- ключвателя на захранването или раз- хлабете или изключете предпазителя на захранващата верига на абсорба - тора.

5.1 Алуминиев филтър

Този филтър улавя мазните частици във въздуха. Препоръчва се да по- чиствате филтъра ежемесечно при нормални условия на употреба. За тази цел първо отстранете алумини-евите филтри. Измийте филтрите с те- чен препарат и ги изплакнете с вода. Монтирайте ги обратно след като из - съхнат. Алуминиевите филтри могат да се обезцветят с измиването; това е нормално и не променя тяхната ефек-тивност.

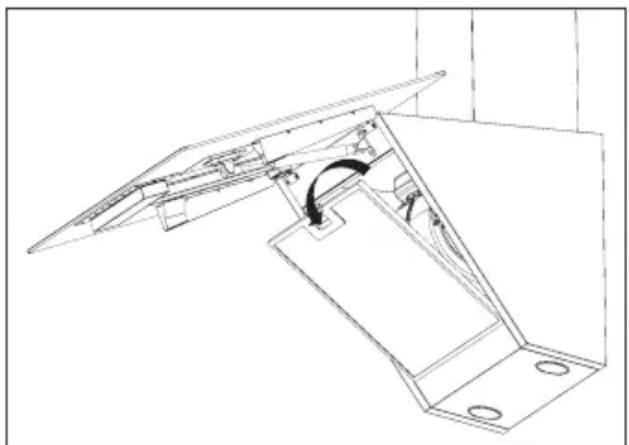

5.2 Отстраняване на алумини- евите филтри.

1. Натиснете блокировката на алуминиевия филтър напред.
2. След това бавно го свалете и изтеглете надолу. В противен случай, можете да повредите филтъра. (Фигура 10) След като алуминиевият филтър се измие и изсуши, поставете филтъра отново в неговото гнезда, като изпълните горните стъпки в обратен ред.

- Можете също да миете алумниевия филтър в съдомиялна машина. Въглероден филтър (С употреба на димоотвод)

Този филтър отстранява миризми- те от готвене. Ако не е възможно да се използва димоотвод, той пре- чиства въздуха, който циркулира вътре в кухнята. Въглеродният филтър на уреда ще се запуши във времето в зависимост от чес- тотата на използване, стил на го- твене и честотата на почистване на алуминиевите филтри.

Внимание!

- Въглеродните филтри никога не се мият.

Можете да получите въглеродни филтри от упълномощените сер-визи на Grundig.

5.3 Подмяна на въглеродния филтър

• Отстранете алуминиевите фил- три. (Фигура 10)

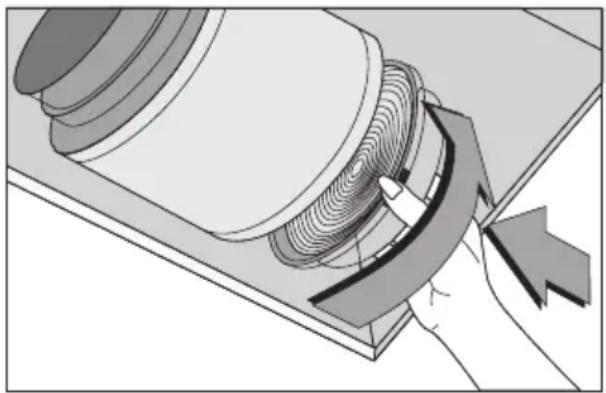

• За да премахнете въглеродния филтър, завъртете ушичките по посока, обратна на часовнико-

5 Поддръжка и почистване

вата стрелка, и освободете фил- търа. (Фигура 11)

• Монтирайте новия въглероде филтър.
• Монтирайте алуминиевите филтри.

Филтрите против миризма съдържат въглен (активен въглен).

Те трябва да се подменят на периоди по приблизително 6 месеца.

Независимо дали използвате въ- глероден филтър или не, винаги трябва да се монтират алумини- евите филтри.

Не използвайте ваши уред, без монтирани алуминиеви филтри. Използването с въглероден фил- тър ще намали засмукването на уреда.

5.4 Почистване

Не забравяйте да почистите абсорбатора незабавно след пържене.

Използвайте мека кърпа натопена в течен препарат за почистване и избършете външната повърхност на абсорбатора.

Никога не използвайте абразиви или надраскващи материали за почистване.

Можете да използвате предлаганите в търговската мрежа препарати за почистване за отстраняване на упорити замърсявания като спазвате предупрежденията върху продукта. За да не надраскате корпуса от матирана стомана, го бършете в посоката на матиране.

Не използвайте почистващи препарата, съдържащи хидрохлорна киселина, белина или абразивни прахове, за да поддържате качеството на повърхността на продукта. Използвайте навлажнена в сапунена вода кърпа или специални почистващи спрейове за неръждаема стомана при почистване на стоманените повърхности. Отстранете защитното фолио от уреда.

Внимание!

• Възможно е да причините пожар, ако не спазвате инструкциите за почистване и смяна на филтрите на абсорбатора.
  Ако е необходимо да транспортирате уреда.
• Запазете оригиналната му опаковка. Транспортирайте уреда в оригиналната опаковка и следвайте транспортните й маркировки.

Ако нямате оригиналната опаковка:

5 Поддръжка и почистване

Не поставяйте предмети върху абсорбатора.

Забележка:

Можете да закупите лампи от ото-

- Защитете външната повърхност от удари.

физиран сервис.

- Опаковайте уреда така, че да не бъде повреден при транспорти- рането.

5.5 Смяна на лампите

Изключете абсорбатора от електрическата мрежа.

Този уред е оборудван с 3 W LED лампи.

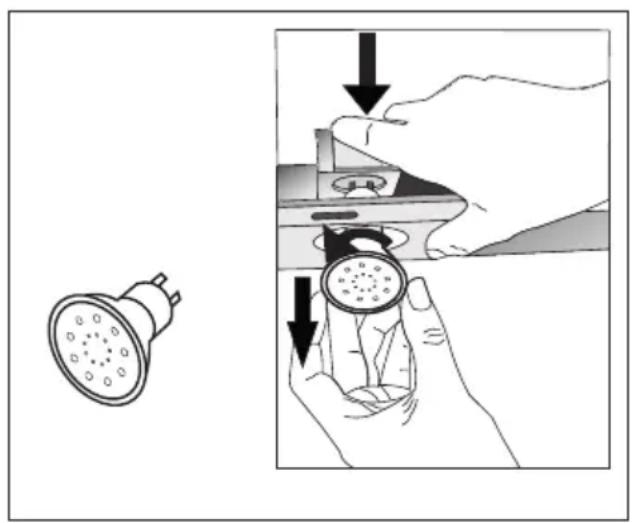

За да подмените LED лампите, на- тиснете лампата надолу от задна- та част на държача на лампата, за да я освободите. След това завър- тете обратно на часовниковата стрелка с 1/4 завъртане и я изва- дете.

За да поставите новата лампа, из- пълнете горните стъпки в обратен ред.
