BRUGSANVISNING GDS2460B GRUNDIG

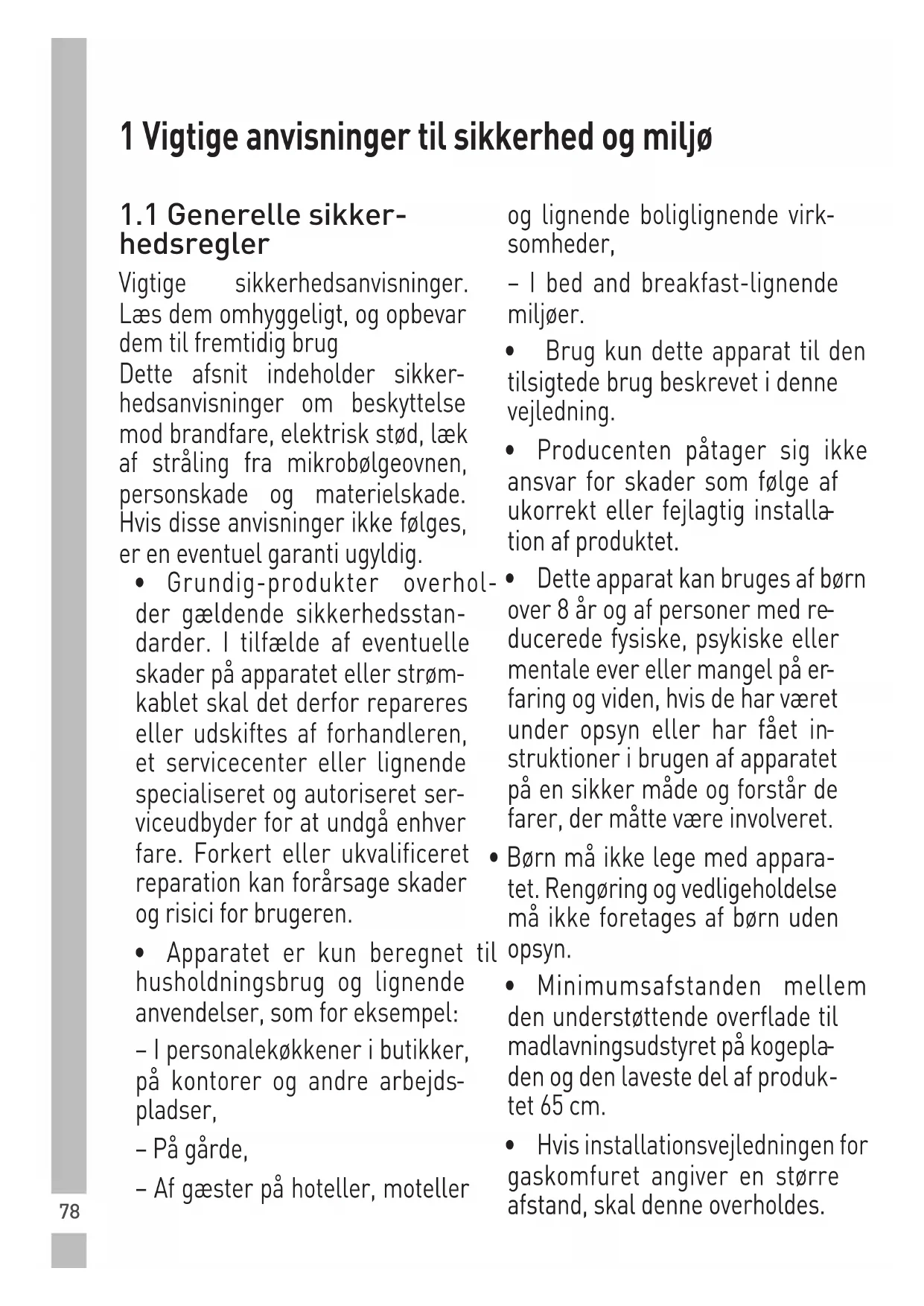

1 Vigtige anvisninger til sikkerhed og miljø

1.1 Generelle sikker-hedsregler

Vigtige sikkerhedsanvisninger. Læs dem omhyggeligt, og opbevar dem til fremtidig brug Dette afsnit indeholder sikkerhedsanvisninger om beskyttelse mod brandfare, elektrisk stød, læk af stråling fra mikrobølgeovnen, personskade og materielskade. Hvis disse anvisninger ikke følges, er en eventuel garanti ugyldig.

- Grundig-produkter overholder gældende sikkerhedsstandarder. I tilfælde af eventuelle skader på apparatet eller strøm-kablet skal det derfor repareres eller udskiftes af forhandleren, et servicecenter eller lignende specialiseret og autoriseret serviceudbyder for at undgå enhver fare. Forkert eller ukvalificeret reparation kan forårsage skader og risici for brugeren.

• Apparatet er kun beregnet til husholdningsbrug og lignende anvendelser, som for eksempel:
• I personalekøkkener i butikker, på kontorer og andre arbejdspladser,
• På gårde,
• Af gæster på hoteller, moteller

og lignende boliglignende virksomheder,

- Brug kun dette apparat til den tilsigtede brug beskrevet i denne vejledning.

- Producenten påtager sig ikke ansvar for skader som følge af ukorrekt eller fejlagtig installation af produktet.

- Dette apparat kan bruges af børn over 8 år og af personer med reducerede fysiske, psykiske eller mentale ever eller mangel på erfaring og viden, hvis de har været under opsyn eller har fået instruktioner i brugen af apparatet på en sikker måde og forstår de farer, der måtte være involveret.

- Børn må ikke lege med apparatet. Rengøring og vedligeholdelse må ikke foretages af børn uden til opsyn.

• Minimumsafstanden mellem den understøttende overflade til madlavningsudstyret på kogepladen og den laveste del af produktet 65 cm.
• Hvis installationsvejledningen for gaskomfuret angiver en større afstand, skal denne overholdes.

1 Vigtige anvisninger til sikkerhed og miljø

• Sørg for, at strømforsyningen overholder værdierne, der er angivet på apparatets typeplade.
• Brug aldrig apparatet, hvis det eller strømkablet er beskadiget.

- For at undgå skade på strøm-kablet skal du undlade at klemme, bøje eller gnide det mod skarpe kanter. Hold strømkablet væk fra varme overflader og åben ild.

- Brug kun apparatet med en stikkontakt med jordforbindelse.

ADVARSEL: Slut ikke apparatet til netstrøm, før det er helt fær-digmonteret.

- Placer apparatet således, at stikket altid er tilgængeligt.

- Berør ikke emhættens lamper, efter de har været tændt i en længere periode. Du kan brænde hænderne på dem, da de er varme.

- Følg de regler, der er fastsat af de kompetente myndigheder, vedrørende udledningen af udstødningsluften (denne advarsel gælder ikke i forbindelse med brug uden aftræk).

- Betjen apparatet, når der er sat en gryde, pande eller lignende på

komfuret. Ellers kan varmen for- årsage deformation i visse dele af produktet.

- Sluk for komfuret, inden gryden, panden eller lignende tages af.

- Efterlad ikke varm olie på komfuret. Pander med varm olie kan selvantænde.

- Hold øje med gardiner og andre tekstiler, da der kan gå ild i olien under tilberedning af madvarer som f.eks. pommes frites.

- Fedtfilteret skal udskiftes mindst en gang om måneden. Kulfilteret skal udskiftes mindst hver tredje måned.

- Produktet skal rengøres i henhold til brugervejledningen. Hvis rengøringen ikke udføres i henhold til brugervejledningen, kan der være brandfare.

- Brug ikke-brandhæmmende filtermaterialer i stedet for det nuaf værende filter.

- Brug kun originale dele eller dele anbefalet af producenten.

- Brug ikke produktet uden filteret, og fjern ikke filtrene, mens produktet er i brug.

- Hvis der skulle opstå brand, skal du slukke for produktet og even-

1 Vigtige anvisninger til sikkerhed og miljø

tuelt madlavningsudstyr.

• Hvis der skulle opstå brand, skal flammen tildækkes. Brug aldrig vand til at slukke branden med.
• Træk apparatets stik ud af stikkontakten før hver rengøring, og når apparatet ikke er i brug.
• Det negative tryk i omgivelserne bør maksimalt være 4 Pa (4 x 10 bar), når emhætten og apparater, der kører på en anden type energi, er tilsluttet strøm samtidigt.
• I det rum, hvor apparatet bruges, skal udledningen fra apparater, der kører på fyringsolie eller gas, som f.eks. et varmeapparat, være helt isoleret, eller apparatet skal være hermetisk.
• Når aftrækket tilsluttes, skal der bruges rør med en diameter på 120 eller 150 mm. Rørtislutningen skal være så kort som muligt og have så få bøjninger som muligt.

Fare for kvælning! Hold al emballage væk fra børn.

FORSIGTIG: Emhættens tilgængelige dele kan blive varme, när de bruges med kogeudstyr.

• Produktets aftræk må ikke være forbundet med luftkanaler, der indeholder anden røg.
• Ventilationen i rummet skal være tilstrækkelig, når emhætten bruges samtidig med apparater, der kører på gas eller andre brændstoffer (dette gælder muligvis ikke for apparater, der kun udleder luften tilbage i rummet).
• Genstande, der anbringes på produktet, kan vælte. Anbring ikke genstande på produktet.
• Undlad at flambere noget under produktet.

ADVARSEL: Fjern den beskyttende film, inden emhætten installeres.

• Efterlad aldrig store åbne flammer under emhætten, när den er i brug.
• Frituregryder skal altid være under opsyn - overophedet olie kan bryde i flammer.

1 Vigtige anvisninger til sikkerhed og miljø

1.2 Overholdelse af WEEE-direktivet og affaldshåndtering:

Dette produkt overholder EU's WEEE-direktiv (2012/19/EU). Dette produkt er mærket med pikto-grammet for elektrisk og elektro-nisk skrot (WEEE).

Dette symbol indikerer, at dette produkt ikke må bortskaffes sammen med almindeligt husholdningsaffald, når slutningen på dets leve- tid er nået. Det brugte apparat skal afleveres på en offentlig genbrugs- plads for elektriske og elektroni- ske apparater. Kontakt din kom- mune eller forhandleren af pro- duktet for at finde ud af, hvor disse genbrugspladser ligger. Alle hus- holdninger spiller en vigtig rolle i forhold til genanvendelse og gen- brug af gamle apparater.

Korrekt bortskaffelse af brugte apparater hjælper med at beskytte mod potentielt negative konsekvenser for miljøet og mennesker.

1.3 Overholdelse af RoHS-direktivet

Det produkt, du har købt, overholder EU's RoHS-direktiv (2011/65/EU). Det indeholder ikke skadelige og forbudte materialer som

angivet i direktivet.

1.4 Information om emballagen

Produktets emballage er fremstillet af genbrugs-materialer i overensstemmed nationale miljølove.agen må ikke smides ud en med husholdningsaffaldet affald. Emballagen skal es på en genbrugsplads, der mod emballage, som anvist lokale myndigheder.

2 Tekniske specifikationer

2.1 Styrefunktioner og dele

Se figuren på side 3.

1. Indvendigt aftræk
2. Udvendigt aftræk
3. Glasdæksel
4. Betjeningspanel
5. Lys

De værdier, der er angivet på produktmærkaterne eller i dokumentationen, der er vedlagt produktet, er målt i laboratorium i overensstemmelse med relevante standarder. Sådanne værdier kan variere afhængigt af brugen af produktet og de omgivende betingelser.

3 Montering af apparatet

Kontakt den nærmeste autoriserede serviceagent med henblik på installation af emhætten.

*Klargøring til placering og elektrisk installation af produktet er kundens ansvar.

Bemærk:

- Fjern den beskyttende film (hvi nogen) på emhætten og aftrækket efter installationen.

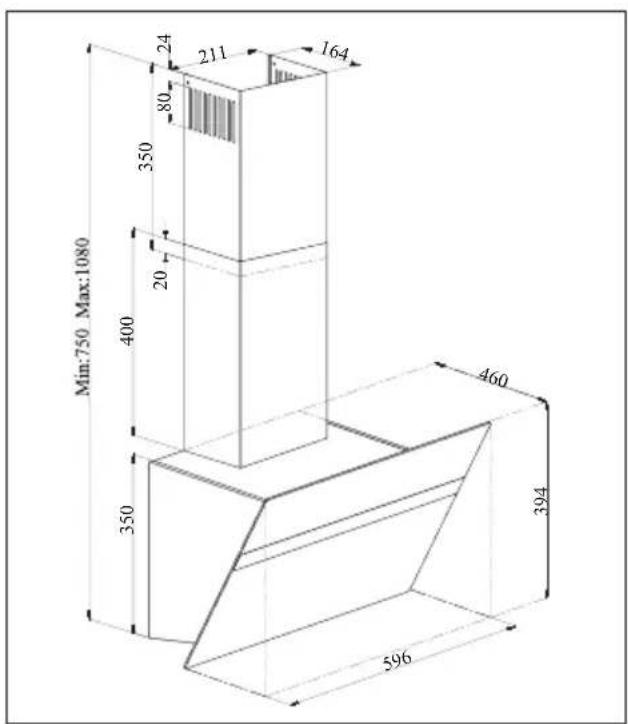

Min:750 Max:1080 400 350 24 211 80 164 20 350 460 394 596

(Figur 2a)

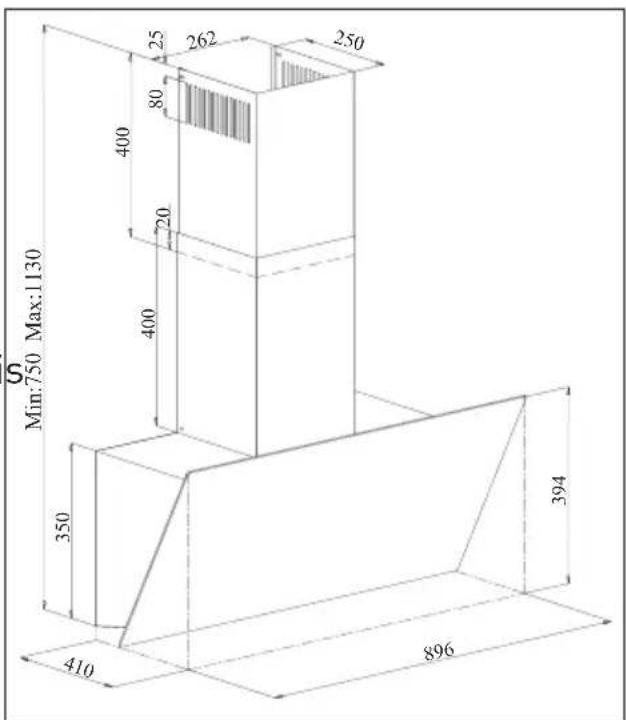

25 262 250 400 80 20 400 350 394 410 896 Ø Min:750 Max:1130

(Figur 2b)

Afstanden mellem bunden af emhætten og toppen af kogepladen må ikke være mindre end 65 cm.

Få en elektriker til at installere elektriske ledninger.

Installér apparatet, så du let kan nå strømtilslutningen (stik, stikkontakt) efter installationen.

Alle mål er i mm.

3 Montering af apparatet

3.1 Installationstilbehør

1 x plade til tilslut- ning af aftræk

1 x aftræksadapter af plastik med en diameter på ∅ 120/150 mm

Oplysninger, der kræves til forbe- redelse af monteringsstedet for din emhætte, er angivet nedenfor.

3.2 Montering af emhætten på væggen

Hvis du vil montere emhætten på væggen, skal du løsne skruerne på hængepladerne på motorhuset og trække pladerne opad. Stram derefter skruerne på hængepladerne. (Figur 3a).

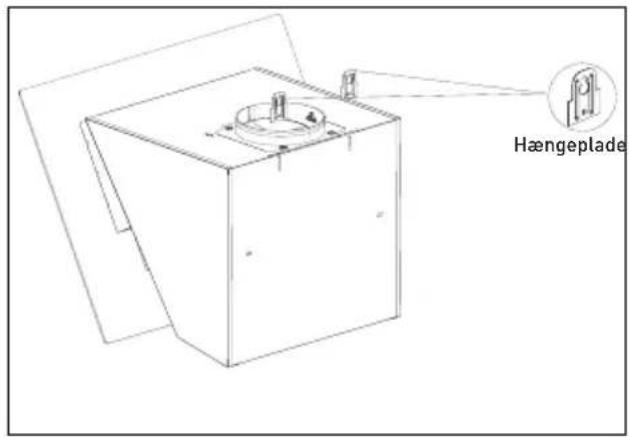

Hængeplade

(Figur 3a)

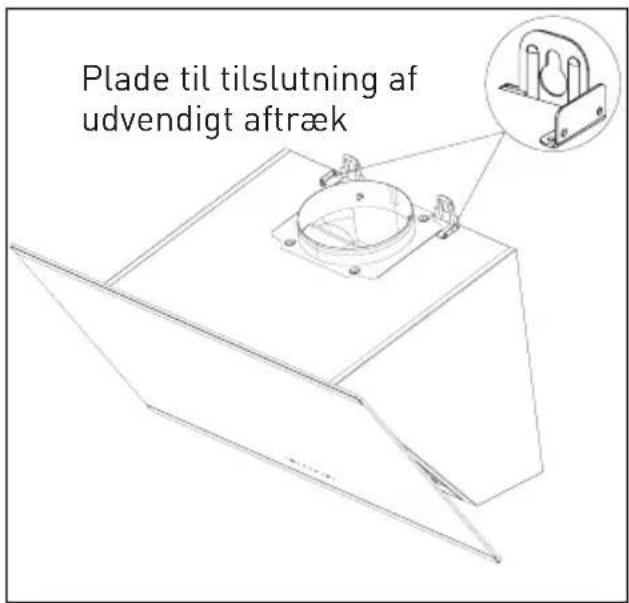

Plade til tilslutning af udvendigt aftræk

(Figur 3b)

Hvis du vil bruge et aftræksrør med en diameter på ∅ 120 mm, skal du montere en aftræksadapter med en diameter på ∅ 120 mm på det.

3 Montering af apparatet

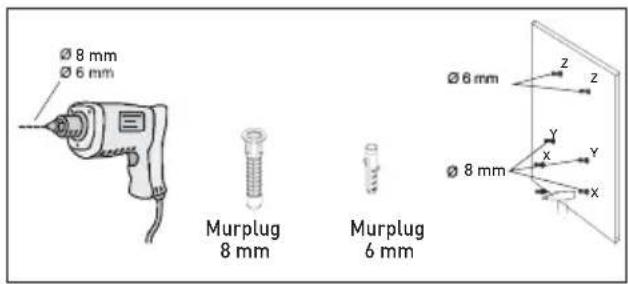

3.3 Boring af hullerne i hængepladen

Fastgør monteringsskabelonen til monteringsstedet for emhætten. Bor i de punkter, der er markeret med (X, Y) (Figur 4), med et bor med en diameter på ∅ 8 mm og punkter, der er markeret med (Z) (Figur 4) med et bor med en diameter på ∅ 6 mm.

3 Montering af apparatet

3.4 Isætning af rawlplugs

Bank med en hammer rawlplugs med en diameter på ∅ 8 mm (X, Y) i hullerne, der er boret til hængeskruerne. Bank med en hammer 2 x rawlplugs med en diameter på ∅ 6 mm (Z) i hullerne, der er boret med et bor med en diameter på ∅ 6 mm, til pladen til tilslutning af det udvendige aftræk. (Figur 5)

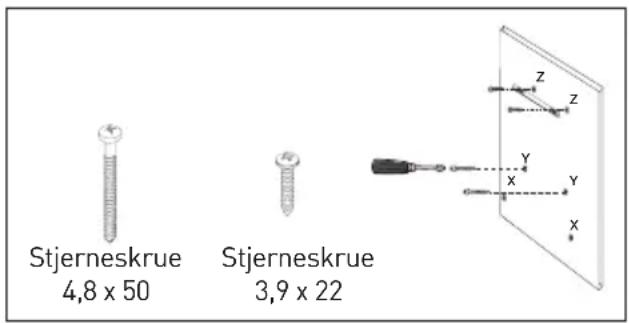

3.5 Montering af hængeskru- erne

Sæt 4,8 x 50 hængeskruerne i de rawlplugs med en diameter på ∅ 8 mm (Y), du har hamret i væggen. Der skal være en afstand på 5 mm mellem skruehovedet og væggen. (Figur 5)

Tilslut pladen til tilslutning af det udvendige aftræk til rawlplugs med en diameter på 6 mm (Z) på væggen med skruer med en diameter på ∅ 3,9 x 22. (Figur 5)

Stjerneskrue 4,8 x 50 Stjerneskrue 3,9 x 22

(Figur 5)

3.6 Montering af emhætten på væggen

- Hæng emhætten på de skruer, du har sat i Y-hullerneÅbn sugevinduet på siden af emhætten ved at trække det mod dig selv. Fastgør apparatet ved at montere 4,8 x 50-skruerne i X-hullerne, der sidder indvendigt.

3 Montering af apparatet

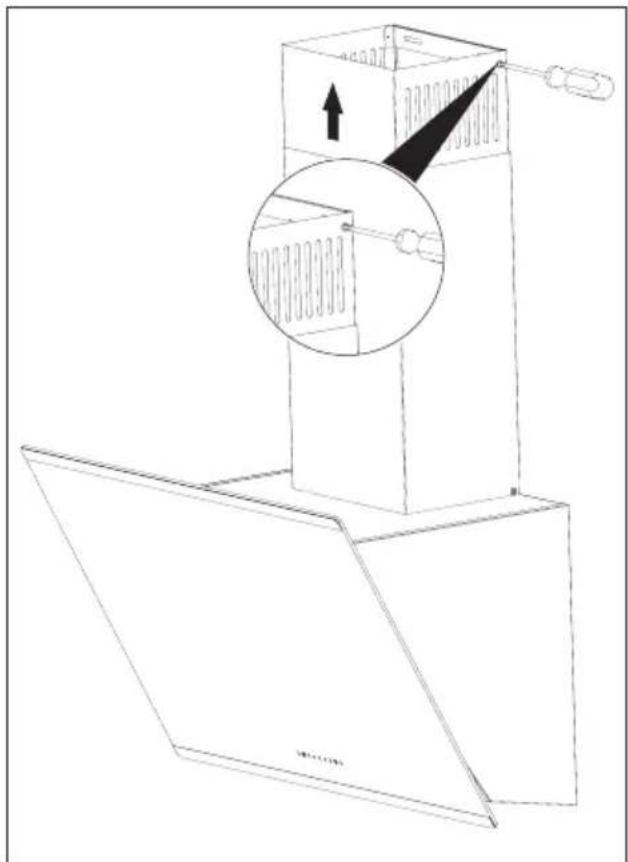

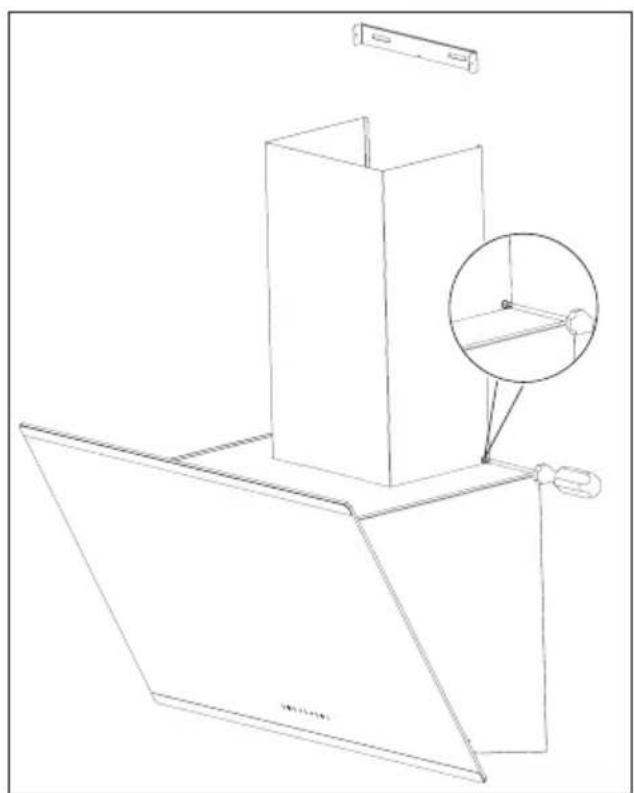

3.7 Montering af aftræk

Kobl apparatet fra elnettet, inden aftrækket monteres. Sæt aftræk-kets blikdele rundt om apparatets hoveddel.

Skru det udvendige aftræk på pla- derne til tilslutning af det udvendige aftræk, som sidder på motorhuset. (Figur 3b/6)

Udvid og skru det indvendige aftræk fra dets udvendige kanter på pladen til tilslutning af aftrækket, som er blevet monteret på væggen (Figur 7).

3 Montering af apparatet

3.8 Brug med tilslutning af aftræk

• Dampen ledes væk via aftræks røret, som er monteret på tilslutningshovedet på emhætten.
• Aftræksrørets diameter ska svare til tilslutningsringens diameter. I vandrette monteringer skal røret vippes en smule opad (ca. 10°), så luften nemt kan ledes ud af rummet.

3.9 Brug uden tilslutning af aftræk

• Luften filtreres af et luftfilter sendes tilbage i rummet. Kulfilteret bruges, når der ikke er et aftræk i huset.
• Hvis emhætten skal bruges uden tilslutning af aftræk, skal du fjerne aflederne i aftræksadapteren.
• Fjern aluminiumsfilteret. At montere kulfilteret skal du anbringe kulfilteret midt på plastikdelen på begge sider af ventilatoren og montere den på tapperne. Fastgør filteret ved at dreje tapperne mod højre eller venstre.
  • Monter aluminiumsfilteret.

3.10 Tilslutning af aftræk:

Placer den adapter, der følger med emhætten, i ventilationshullet øverst på emhætten. Anskaf et rør med en diameter på 120/150 mm. Tilslut den ene ende af røret på adapteren og den anden ende på aftrækket.

Sørg for, at disse to tilslutninger er fastgjort godt, så de ikke går fra hinanden, når emhætten bruges ved maksimal hastighed. Kontrollér, at klapperne i aftrækket fungerer, når de strammes med klemmen. Monter aftræksrøret på adapteren. Hvis du monterer aftræksrøret indvendigt i adapteren, vil der ikke blive suget luft ud, fordi klapperne, der forhindrer tilbageløb af luft, forbliver lukkede.

Det anbefales ikke at foretage tilslutninger til aftræk, der er forbundet med brændeovne eller udtrækskanaler. Undlad at foretage tilslutninger til denne type aftræk.

Rørtislutningen skal være så kort som muligt og have så få bøjninger som muligt.

A: Aftræksrør

B: Klapper, der forhindrer tilbage-løb

C: Plastikaftræk

3.11 System til forhindring af tilbageløb (N-RV)

Når emhætten betjenes, er klapperne lukkede for at forhindre eventuel lugt og støv i at forhindres i at trænge ind udefra.

A B C Korrekt Ikke korrekt

(Figur 8)

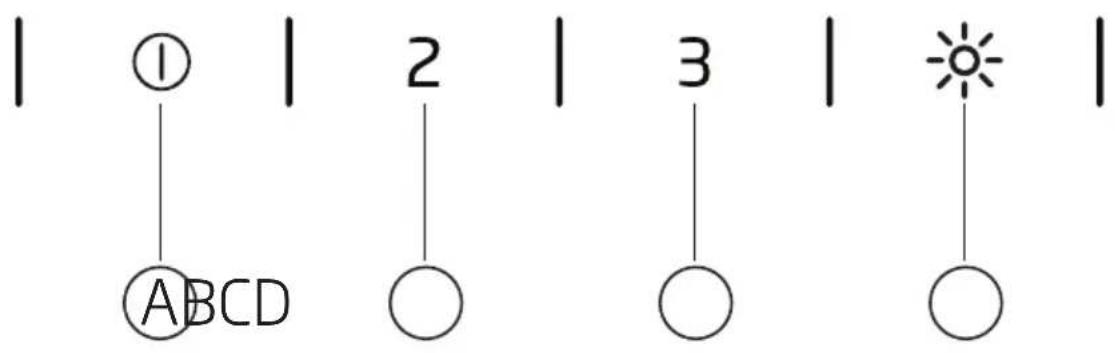

4 Betjening af apparatet

(A): Knap til 1. niveau
(B): Knap til 2. niveau
(C): Knap til 3. niveau
(D): Tænd/sluk lys-knap

4.1 Digital elektronisk kontrol med 3 niveauer

(A) Du kan starte emhætten på hastighedsniveau 1 ved at trykke på denne knap.

Når du trykker på denne knap igen for at slukke for emhætten, forsvinder hastighedsangivelsen på displayet.

Knappen (B): Du kan starte emhætten på hastighedsniveau 2 ved at trykke på denne knap.

Når du trykker på denne knap igen for at slukke for emhætten, forsvinder hastighedsangivelsen på displayet.

Knappen (C): Du kan starte emhætten på hastighedsniveau 3 ved at trykke på denne knap.

Når du trykker på denne knap igen for at slukke for emhætten, forsvinder hastighedsangivelsen på dis-

playet.

Knappen (D): Tænd/sluk lys-knap: Du kan belyse kogeområdet ved at trykke på denne knap.

Automatisk stop om 15 minutter:

Dette apparat er udstyret med en funktion til automatisk stop, som giver apparatet mulighed for at ventilere rummet i et længere tidsrum, så ubehagelig lugt og damp fjernes fra rummet, når tilberedningen er slut. Emhætten stopper automatisk efter et bestemt tidsrum.

Du kan slå den automatiske stopfunktion til ved at trykke på en af hastighedsknapperne (A, B, C) på betjeningspanelet i mere end 2 sekunder. Der aktiveres en timer på 15 minutter.

Hvis du trykker på den samme hastighedsknap, mens den automatiske stopfunktion er slået til, slås funktionen fra, og emhætten stop-

4 Betjening af apparatet

per.

Hvis du vælger et andet hastighedsniveau, slås denne funktion fra.

Hvis du vil have, at emhætten stopper automatisk, skal du slå den automatiske stopfunktion til igen.

Periodisk rengøring af metalfiltre:

Filtrene skal rengøres efter ca. 60 timers eller 4 ugers brug, afhæn-gigt af hvor ofte emhætten bruges.

• Når emhætten anvendes, kan du justere hastighedsniveauet i forhold til lugt- og dampintensiteten for at forhindre unødvendigt strømforbrug.
• Brug lave hastigheder under normale forhold (1-2) og høj hastighed (3), når lugt og dampe intensiveres.
• Lyset på emhætten er beregnet til at oplyse kogezonen.

Brug af det til at belyse omgivelser/køkken vil resultere i unødvendigt strømforbrug og utilstrækkelig be-lysning.

4.3 Betjening af emhætten:

• Emhætten er udstyret med en motor med forskellige hastighedsindstillinger.
• For en bedre ydeevne anbefaler vi at bruge lave hastigheder under normale forhold og høje hastigheder, når lugt og dampe intensiveres.
• Du kan starte emhætten ved at trykke på knappen for det ønskede hastighedsniveau (A, B, C).
• Du kan belyse kogeområdet ved at trykke på lys-knappen. (A)

Før rengøring og vedligeholdelse skal stikket tages ud af stikkontakten, eller du kan slå hovedafbryderen fra eller løsne sikringen, der forsyner emhætten.

Dette filter opfanger oliepartikler i luften. Det anbefales, at du rengør filteret hver måned under normale brugsforhold. Fjern først aluminiumsfilteret. Vask filtrene med flydende rengøringsmiddel, og skyl dem med vand. Monter dem igen, når de er tørre. Aluminiumsfiltre kan blive misfarvede, når de vaskes. Dette er normalt, og du behøver ikke at udskifte filteret af den grund.

5.2 Fjernelse af aluminiumsfil-trene

1. Skub aluminiumsfilterlåsen fremad.
2. Sænk det derefter en smule, og træk fremad. Ellers kan du komme til at bøje filteret. (Figur 10) Når aluminiumsfilteret er vasket og tørret, skal du monterer filteret på dets plads igen ved at følge ovenstående trin i omvendt rækkefølge.

- Du kan også vaske aluminiumsfiltre i en opvaskemaskine. Kulfilter (anvendelse uden aftræk)

Dette filter fjerner lugte i forbindelse med tilberedning af mad. Hvis det ikke er muligt at bruge et aftræk, renser filteret den luft, der cirkulerer i køkkenet. Emhættens kulfilter bliver tilstoppet efter noget tid, afhængigt af hvor ofte den bruges, tilberedningsstilen, og om aluminiumsfiltrene rengøres jævnligt.

Forsigtig!

- Kulfilteret må aldrig vaskes.

Du kan købe kulfiltre hos Grundigs autoriserede serviceagenter.

5.3 Udskiftning af kulfilter

Anti-lugtfiltre indeholder trækul (aktivt kul).

De skal skiftes med et interval på ca. 6 måneder.

Uanset om kulfilteret bruges eller ej, skal der altid monteres aluminiumsfiltre.

Undlad at bruge emhætten, uden at aluminiumsfilteret er monteret. Hvis emhætten anvendes med kulfilter, mindskes apparatets sugeevne.

5.4 Rengøring

Du skal især huske at rengøre emhætten straks efter madlavning.

Brug en blød klud og flydende rengøringsmiddel til at rengøre ydersidenafemhætten.

Brug aldrig skarpe rengøringsmidler eller materialer, der kan ridse, til rengøring.

Du kan b r uge rengøringsmidler, der kan købes i butikker, til genstridigt fedt o.l. og følge advarslerne på produktetiketten. For ikke at ridse hoveddel e n af børstet stål, skal du tørre den i samme retning som penselspor.

Brug ikk e rengøringsmidler, som indehold e r saltsyre, blegemiddel eller slibende pulver, for at bevare kvaliteten af produktets overflade. Brug en k lud fu g tet i sæbevand eller sp e cielt r engøringsspray til rustfrit stål til overflader af rustfrit stål. Fjern den beskyttende folie fra apparatet.

Forsigtig!

- Du kan forårsage brand, hvis du ikke følger vejledningen for ren-gøring og udskiftning af filtre i din emhætte.

Hvis du skal transportere apparatet:

- Opbevar emhættens originale emballage. Transportér emhætten i dens originale emballage, og følg transportmarkeringerne på den originale emballage.

Hvis du ikke har den originale emballage:

Anbring ikke nogen genstande på emhætten.

- Beskyt de ydre overflader mod stød.

- Pak apparatet, så det ikke beskadiges under transporten.

5.5 Udskiftning af pærerne

Kobl emhætten fra elnettet.

Dette apparat er udstyret med 3 W-LED-pærer.

Hvis du vil udskifte en LED-pære, skal du trykke pæren nedad fra den bagerste del af holderen for at løsne den. Drej den derefter en kvart omgang mod uret, og tag den ud.

Sæt nye pærer i ved at udføre ovenstående trin i omvendt rækkefølge.

Du kan købe pærer hos autorise-rede serviceagenter.
