BRUKSANVISNING GDS2460B GRUNDIG

5 Rengøring og vedligeholdelse

1. Fjern aluminiumsfiltrene. (Figur 10)

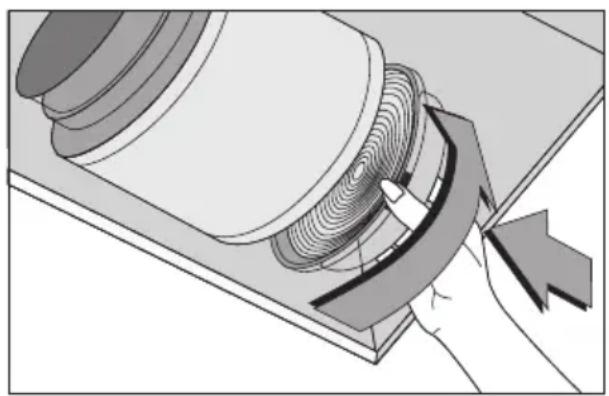

2. Fjern kulfilteret ved at dreje tapperne mod uret og løsne filteret. (Figur 11)
   • Monter det nye kulfilter.
   • Monter aluminiumsfiltrene.

5 Rengøring og vedligeholdelse

5 Rengøring og vedligeholdelse

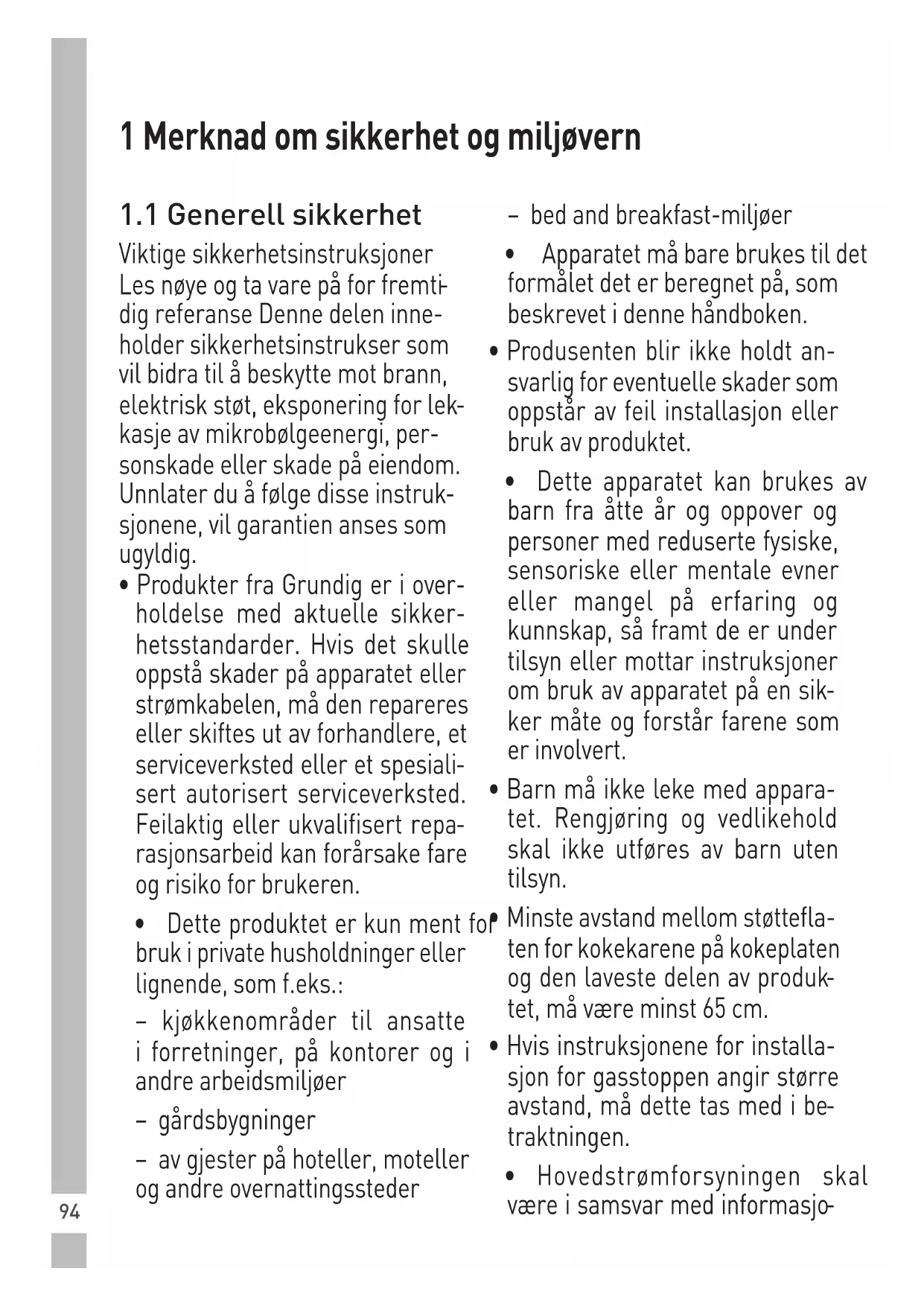

1 Merknad om sikkerhet og miljøvern

1.1 Generell sikkerhet

Viktige sikkerhetsinstruksjoner Les nøye og ta vare på for fremtidig referanse Denne delen inneholder sikkerhetsinstrukser som vil bidra til å beskytte mot brann, elektrisk støt, eksponering for lek- kasje av mikrobølgeenergi, per- sonskade eller skade på eiendom. Unnlater du å følge disse instruksjonene, vil garantien anses som ugyldig.

- Produkter fra Grundig er i overholdelse med aktuelle sikkerhetsstandarder. Hvis det skulle oppstå skader på apparatet eller strømkabelen, må den repareres eller skiftes ut av forhandlere, et serviceverksted eller et spesialisert autorisert serviceverksted. Feilaktig eller ukvalifisert reparasjonsarbeid kan forårsake fare og risiko for brukeren.

• Dette produktet er kun ment for bruk i private husholdninger eller lignende, som f.eks.:
• kjøkkenområder til ansatte i forretninger, på kontorer og i andre arbeidsmiljøer
• gårdsbygninger

• av gjester på hoteller, moteller og andre overnattingssteder

• bed and breakfast-miljøer

• Apparatet må bare brukes til det formålet det er beregnet på, som beskrevet i denne håndboken.
• Produsenten blir ikke holdt an-svarlig for eventuelle skader som oppstår av feil installasjon eller bruk av produktet.
• Dette apparatet kan brukes av barn fra åtte år og oppover og personer med reduserte fysiske, sensoriske eller mentale evner eller mangel på erfaring og kunnskap, så framt de er under tilsyn eller mottar instruksjoner om bruk av apparatet på en sikker måte og forstår farene som er involvert.
• Barn må ikke leke med apparatet. Rengjøring og vedlikehold skal ikke utføres av barn uten tilsyn.
  Minste avstand mellom støtteflaten for kokekarene på kokeplaten og den laveste delen av produktet, må være minst 65 cm.
• Hvis instruksjonene for installasjon for gasstoppen angir større avstand, må dette tas med i betraktningen.
• Hovedstrømforsyningen skal være i samsvar med informasjon-

1 Merknad om sikkerhet og miljøvern

nen som er oppgitt på apparatets typeskilt.

- Apparatet skal aldri brukes hvis strømledningen eller apparatet er skadet.

- Unngå skader på strømledningen ved at den blir klemt, bøyd eller gnidd mot skarpe kanter. Hold strømledningen unna varme overflater og åpen ild.

ADVARSEL: Ikke koble enheten til strømnettet før installasjonen er fullført.

- Plasser apparatet slik at støpselet alltid er tilgjengelig.

- Ikke berør lampene hvis de har vært i bruk i lang tid. Du kan brenne deg på hendene, etter-som de er varme.

- Følg forskriftene fra kompetente myndigheter angående utslipp av avtrekksluft (denne adverselen gjelder ikke for bruk uten røykrør).

- Bruk apparatet etter å ha satt en gryte, panne osv. på komfyren. Ellers kan sterk varme føre til deformering i enkelte deler av enheten.

- Slå av kokeplaten før du tar gryten, pannen osv. fra det.

Etterlat ikke varm olje på kokeplatene. Panner med varm olje i kan selvantennes.

- Vær oppmerksom på gardinene og dekslene, siden olje kan ta fyr mens du koker mat som pommes frites.

- Produktet skal rengjøres i henhold til bruksanvisningen. Hvis rengjøring ikke ble utført i samsvar med bruksanvisningen, kan det være brannfare.

Ikke bruk ikke-brannsikre filter-materialer i stedet for gjeldende filter.

- Bruk kun originale deler eller deler som anbefales av produ-senten.

- Ikke bruk produktet uten filteret, og fjern ikke filtrene mens produktet kjører.

- Ved eventuell flamme, må du slå av produktet og kokeapparater.

- Ved eventuell flamme, dekk flammen og bruk aldri vann til å slukke.

1 Merknad om sikkerhet og miljøvern

• Trekk ut strømledningen før hver rengjøring av produktet og när det ikke brukes.
• Undertrykket i miljøet bør ikke overstige 4 Pa (4 x 10 bar) mens hetten for elektrisk komfyr og apparater som kjører på en annen type energi, men strøm fungerer samtidig.
• I miljøet der apparatet brukes, må eksosen fra apparater som kjører på fyringsolje eller gass, for eksempel romvarmer, være absolutt isolert, eller enheten må være hermetisk.
• Når du kobler til røykrøret, bruk rør med en diameter på 120 eller 150 mm. Rørforbindelsen skal være så kort som mulig og ha minst mulig bøyer.

Kvelningsfare! Hold barn på avstand fra innpakningsmateri- lene.

FORSIKTIG: Tilgjengelige deler av avtrekket kan bli varme när de brukes sammen med kjøkkenutstyr.

• Produktet utløp må ikke kobles til luftkanaler som annen røyk føres gjennom.
• Ventilasjonen i rommet kan være utilstrekkelig når hetten for elek-

trisk komfyr brukes samtidig med enhetene som opererer på gass eller annet brensel (dette gjelder kanskje ikke apparater som bare slipper ut luften tilbake i rommet).

• Gjenstander som settes på produktet kan falle. Ikke sett gjenstander på produktet.
• Ikke flamber under produktet.

ADVARSEL: Fjern de beskyttende filmene før viften installeres.

• La det aldri være åpne flammer under viften når den er i drift
• Frityrgryter må kontinuerlig overvåkes under bruk: overopphetet olje kan begynne å brenne.

1 Merknad om sikkerhet og miljøvern

Dette symbolet indikerer at dette produktet ikke skal kasseres med annet husholdningsavfall på slutten av dets levetid. Brukt produkt må returneres til offisielt oppsamlingspunkt for resirkulering av elektriske og elektroniske enheter. For å finne disse innsamlingsstedene, vennligst kontakt din lokale myndighet eller forhandler der produktet ble kjøpt. Alle husholdninger spiller en viktig rolle i gjenvinning og resirkulering av gammelt utstyr.

Passende avhending av brukt apparat bidrar til å forhindre potensielle negative konsekvenser for miljøet og menneskers helse.

1.3 Samsvar med RoHS-direktivet

Produktet du har kjøpt, er i sam-svar med EUs RoHS-direktiv (2011/65/EU). Det inneholder ikke skadelige eller forbudte materialer som spesifisert i direktivet.

1.4 Pakningsinformasjon

Pakningsmaterialer for produkter er produsert av resirkulerbare materialer i henhold til våre nasjonale miljøforskrifter. Ikke kasser pakningsmaterialene sammen med husholdningsavfall eller annet avfall. Ta dem med til miljøstasjoner som er opprettet av lokale offentlige myndigheter.

2 Tekniske Spesifikasjoner

2.1 Kontrollenheter og deler

Se figuren på side 3.

1. Innvendig røykkanal
2. Utvendig røykkanal
3. Glassomslag
4. Betjeningspanel
5. Belysning

Verdiene som er oppgitt i merkingene på produktet eller i dokumentasjonen som medfølger er oppnådd i laboratoriemiljø i samsvar med relevante standarder. Disse verdiene kan variere avhengig av anvendelsen av produktet og dets omgivelsesforhold.

3 Montere apparatet

Kontakt nærmeste autoriserte serviceverksted for montering av viften.

*Klargjøring av plassering og elektrisk installasjon og gassinstallasjon av produktet er kundens ansvar.

Merk:

- Fjern beskyttelsesfilmen (hvis noen) fra hetten og røykkanalens overflate før montering.

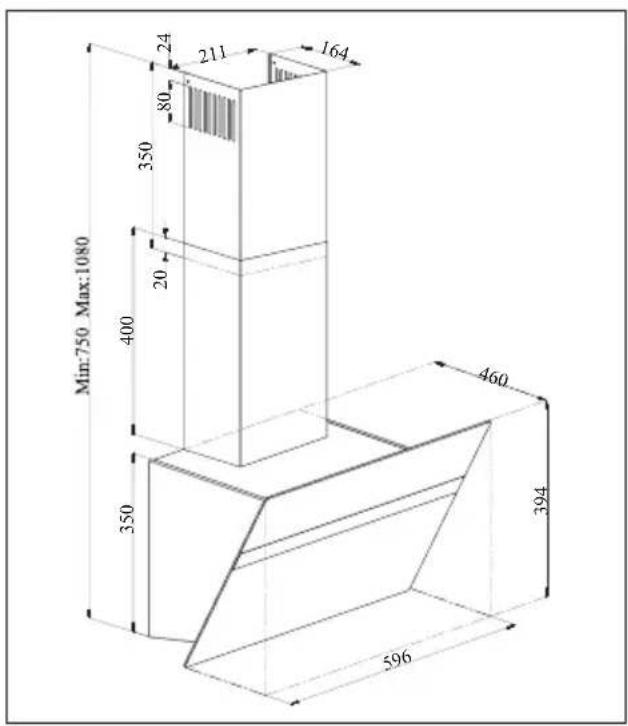

Min:750 Max:1080 400 350 24 211 80 164 20 350 460 394 596

(Bilde 2a)

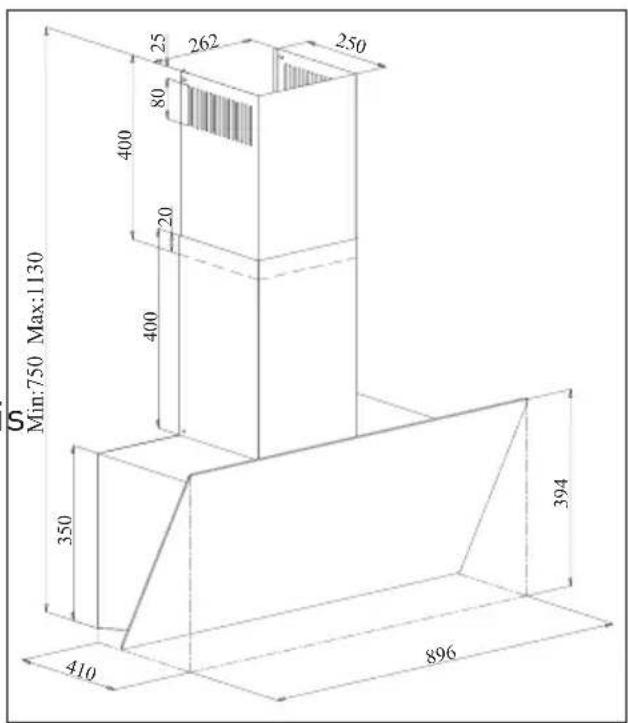

Min:750 Max:1130 410 896 394 350 400 20 80 25 262 250

(Bilde 2b)

Avstanden mellom avtrekksviftens nedre overflate og komfyrens øvre overflate skal ikke være mindre enn 65 cm.

Få en kvalifisert elektriker til å utføre elektriske tilkoblinger.

Monter produktet på en slik måte at du kan nå strømtilkoblingen (kontakt, støpsel) enkelt etter monteringen.

Alle mål er oppgitt i mm.

3 Montere apparatet

3.1 Monteringstilbehør

1 x plate for tilko- bling til røykkana- len

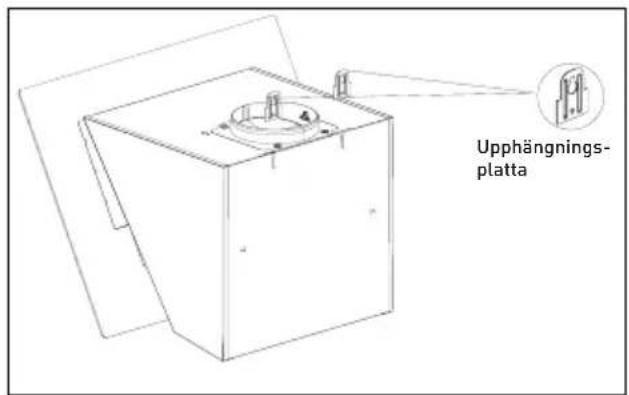

Upphängnings- platta

Utvendig plate for tilko- bling til røykkanalen

Opplysninger som kreves for å gjøre klart monteringsstedet for avtrekksviften er angitt nedenfor.

3.2 Montere viften på veggen

For å montere viften på veggen må du løsne skruene på hengeplatene på motorhuset, og trekke platene opp. Stram deretter skruene på hengeplatene. (Bilde 3a).

(Bilde 3b)

Hvis du ønsker å bruke en røykkanal på ∅ 120 må du feste en røykkanaladapter på ∅ 120 mm til den.

3 Montere apparatet

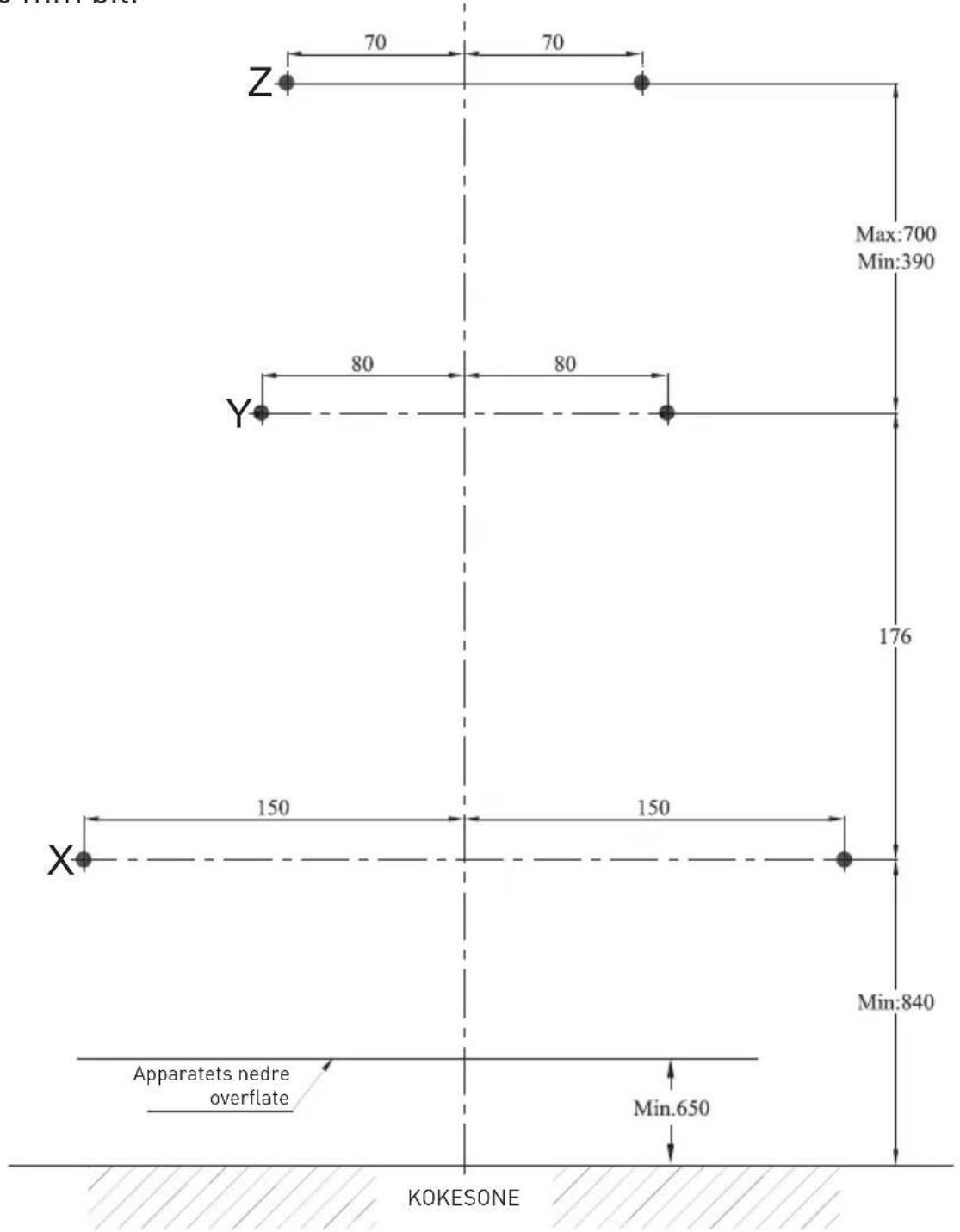

3.3 Bore hull til henger

Fest monteringsmalen der viften skal monteres. Bor punktene merket med (X,Y) (Bilde 4) ved bruk av et ∅ 8 mm bit, og bor punktene merket med (Z) (Bilde 4) ved bruk av et ∅ 6 mm bit.

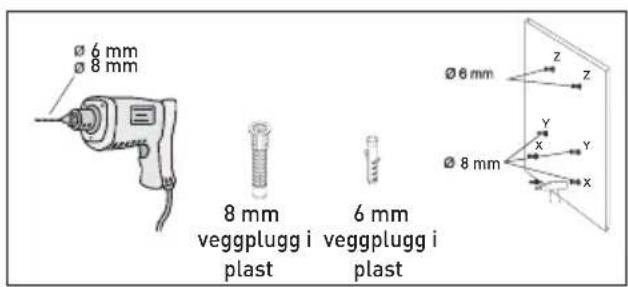

Ø 6 mm Ø 8 mm 8 mm veggplugg i plast 6 mm veggplugg i plast Ø 8 mm Z Z Y X Y X Ø 8 mm

Z 70 70 Max:700 Min:390 Y 80 80 176 150 150 X Apparatets nedre overflate Min.650 KOKESONE

(Bilde 4)

3 Montere apparatet

3.4 Slå inn veggpluggene

Slå inn veggpluggene på ∅ 8 mm (X, Y) i hullene boret for henger-skruene. Slå inn 2 veggplugger på ∅ 6 mm (Z) i hullene boret med ∅ 6 mm bit for den utvendige til-koblingsplaten for røykkanalen. (Bilde 5)

3.5 Montere hengerskruene

Sett 4,8 x 50 hengerskruene inn i veggpluggene på ∅ 8 mm (Y) som er satt inn i veggen. Det må være en avstand på minst 5 mm mellom skruehodet og veggen. (Bilde 5)

Koble den innvendige tilkoblingsplaten for røykkanalen til 6 mm veggpluggene (Z) på veggen ved bruk av skruene på ∅ 3,9 x 22.

(Bilde 5)

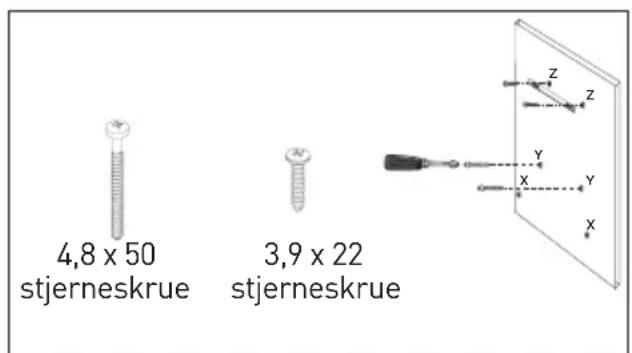

4,8 x 50 stjerneskrue 3,9 x 22 stjerneskrue

(Bilde 5)

3.6 Henge viften på veggen

- Heng viften på skruene som er satt inn Y-hullene.

- Åpne utsugningsvinduet på siden av viften ved å trekke det til deg. Sett skruene på 4,8 x 50 inn i X-hullene på innsiden for å feste apparatet.

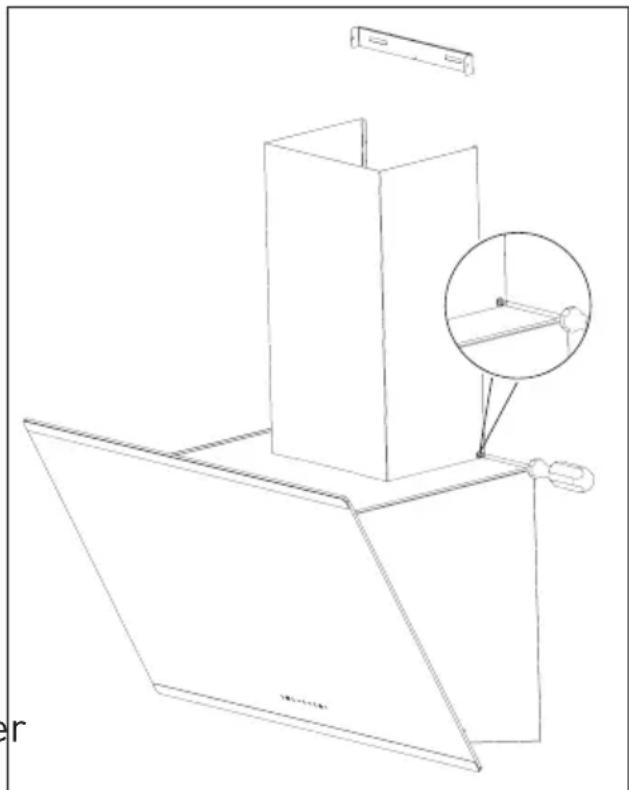

3.7 Montere viftens røykkanal

Koble produktet fra strømnettet før du starter monteringen av røykkanalen. Sett metallplatene på rundt hoveddelen.

Skru fast den eksterne røykkana- len på tilkoblingsplatene for røyk- kanalen plassert på motorhuset.

(Bilde 3b / 6)

• Røyken trekkes ut via røykkanalen som er festet på tilkoblingshodet på viften.
• Diameteren på røykkanalen skal være lik diameteren på tilko-blingsringen. For å sørge for at luften enkelt kan trekkes ut av rommet i horisontale oppsett bør kanalen skrå litt oppover (ca. 10°).

3.9 Bruk uten kanaltilkobling

- Luften filtreres av kullfilteren returns til rommet. Kullfilteret brukes når en røykkanal ikke er tilgjengelig.

og

• Hvis viften skal brukes uten kanaltilkobling, må du fjerne avlederne inni røykkanaladapteren.
• Ta ut aluminiumsfilteret. Kullfilteret settes inn ved å sentrere plastdelen på begge sider av viftens hoveddel og feste den på flikene. Fest filtret ved å dreie flikene mot høyre eller venstre.
• Sett på plass aluminiumsfilteret.

3.10 Tilkobling til røykkanalen:

Sett adapteren som følger med viften inn i ventilasjonsåpningen i øvre del av viften. Kjøp et rør med en diameter på 120/150 mm. Koble den ene enden av røret til adapteren, og koble den andre enden til røykkanalen.

3 Montere apparatet

Sørg for at tilkoblingene er forsvarlig festet

slik at de ikke løsner når viften brukes på maksimal hastighet. Kontroller at klaffene inni røykkanalen fungerer når de strammes med klemmen. Fest kanaltilkoblingsrøret på adapteren. Hvis du fester kanaltilkoblingsrøret inni adapteren, vil det ikke dannes sug, fordi klaffene som hindrer tilbakeslag av luften forblir lukket.

Det er ikke anbefalt å koble til røykkanaler tilkoblet ovner eller piper. Ikke koble til slike røykkanaler.

Rørforbindelsen skal være så kort som mulig og ha minst mulig bøyer.

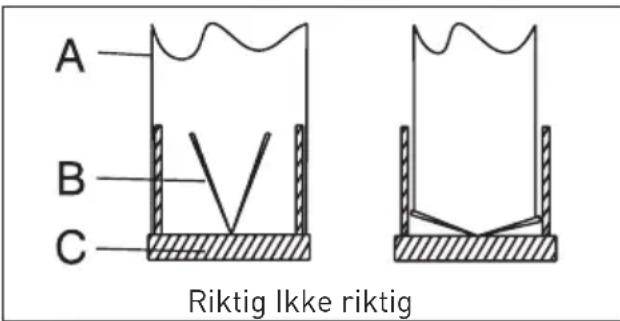

A: Utløpsrør fra røykkanal
B: Klaffer som hindrer lufttilbakeslag
C: Røykkanal av plast

3.11 System som hindrer tilbakeslag (N-RV)

Når viften er i bruk, lukkes klaffene for å hindre at eventuell lukt og støv fra utsiden kommer inn i rommet.

A B C Riktig Ikke riktig

(Bilde 8)

4 Bruke apparatet

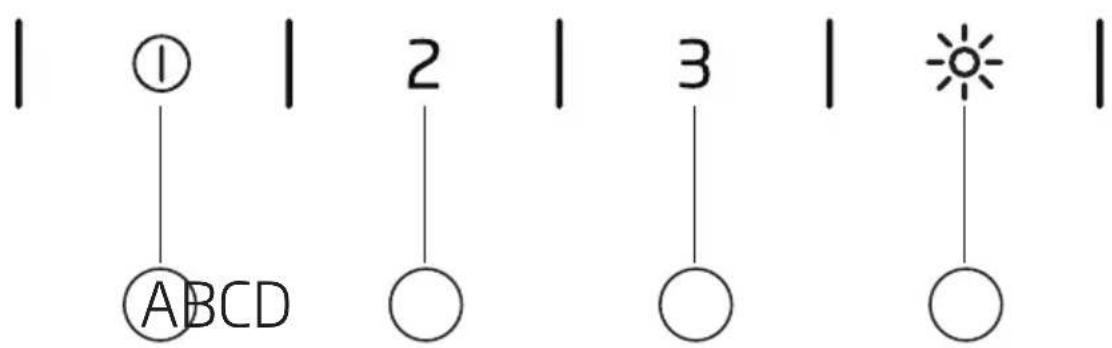

(A) Trykk på denne tasten for å starte viften i hastighet 1.

Når du trykker på denne tasten igjen for å slå apparatet av, forsvinner symbolet for hastighetsnivået.

(B)-tast: Trykk på denne tasten for å starte viften i hastighet 2.

Når du trykker på denne tasten igjen for å slå apparatet av, forsvinner symbolet for hastighetsnivået.

(C)-tast: Trykk på denne tasten for å starte viften i hastighet 3.

Når du trykker på denne tasten igjen for å slå apparatet av, forsvinner symbolet for hastighetsnivået.

(D)-tast: Tast for lys på/av: Du kan slå på lyset ved å trykke på denne tasten.

Autostopp om 15 min.:

Dette apparatet har en autostoppfunksjon som kan brukes til å lufte rommet i en ekstre tidsperiode for å fjerne ubehagelig lukt i rommet etter matlaging. Apparatet stopper automatisk etter en viss tid.

Trykk og hold inne hvilken som helst av hastighetstastene (A, B, C) i mer enn to sekunder for å aktivere autostoppfunksjonen. Et tidsur på 15 minutter startes.

Hvis du trykker på den samme hastighetstasten mens autostoppfunksjonen er aktivert, deaktiveres funksjonen og apparatet stopper.

Hvis du velger et annet hastighetsnivå, deaktiveres funksjonen.

Hvis du vil at apparatet skal stoppe automatisk, må du aktivere auto-stoppfunksjonen på nytt.

4 Bruke apparatet

Periodisk rengjøring av metallfiltre:

Filtrene må rengjøres etter ca. 60 timers bruk, eller etter 4 uker, avhengig av hvor ofte viften brukes.

4.2 Energieffektiv bruk:

• Når du bruker viften skal hastighetsnivået tilpasses i henhold til lukt- og dampintensitet for å for-hindre unødvendig strømforbruk.
• Bruk lave hastigheter under normale forhold (1-2), og høye hastigheter (3) når lukt og damp øker i intensitet.
• Lysene på viften er ment for å be- lyse kokesonen.

Hvis du bruker det til å lyse opp omgivelsene/kjøkkenet vil det resultere i unødvendig strømforbruk og utilstrekkelig belysning.

4.3 Bruke viften:

• Viften er utstyrt med en motor med flere hastighetsinnstillinger.
• For en bedre ytelse, anbefaler vi at du bruker lave hastigheter under normale forhold, og høye hastigheter når lukt og damp øker i intensitet.
• Du kan bruke viften ved å trykke på knappen for ønsket hastighetsnivå (A, B, C).
• Du kan slå på lyset ved å trykke på lystasten. (A)

5 Rengjøring og vedlikehold

Før rengjøring og vedlikehold må du koble produktet fra strøm eller slå av sikringen eller hovedsikringen.

Dette filteret fanger opp oljepartikler i luften. Det er anbefalt at filteret rengjøres månedlig under vanlige bruksforhold. Ta først ut al-uminiumsfilteret. Vask filtrene med flytende vaskemiddel, og skyll dem med vann. Sett dem tilbake på plass når de er tørre. Aluminiumsfiltre kan bli misfarget når de vaskes. Dette er normalt og betyr ikke at filteret må byttes ut.

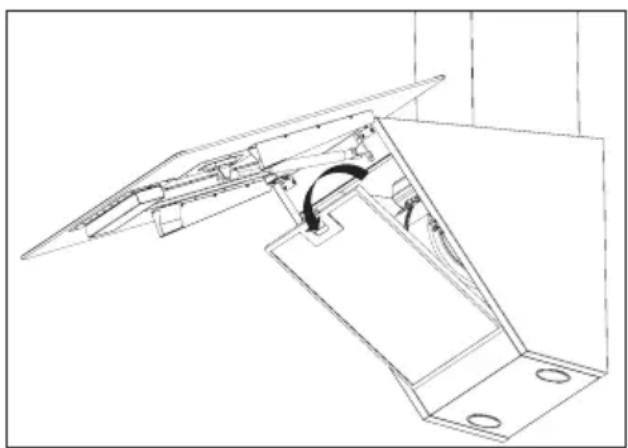

5.2 Ta ut aluminiumsfiltrene

1. Trykk låsen på aluminiumsfilteret fremover.
2. Senk filteret litt, og trekk det fremover. Ellers kan det bøyes. (Bilde 10) Når aluminiumsfilteret er vasket og tørket, må du sette det tilbake på plass ved å følge prosedyren over i omvendt rekkefølge.

- Aluminiumsfiltrene kan vaskes i oppvaskmaskin. Kullfitler (Bruk uten kanaltilkobling)

Dette filteret fjerner lukt fra matlaging. Hvis det ikke er mulig å bruke en røykkanal, renser det luften som sirkulerer på kjøkkenet. Kullfilteret tettes til over tid, avhengig av hvor ofte viften brukes, hva slags mat som lages og hvor ofte aluminiumsfiltrene rengjøres.

Forsiktig!

• Kullfilteret skal aldri vaskes.

Du kan kjøpe kullfiltre via serviceverksted som er godkjent av Grundig.

1. Ta ut aluminiumsfiltrene. (Bilde 10)

2. Kullfilteret tas ut ved å dreie flikene mot urviseren og frigjøre filteret. (Bilde 11)

3. Sett i det nye kullfilteret.

4. Sett inn aluminiumsfiltrene.

5 Rengjøring og vedlikehold

Uavhengig av om du bruker et kullfilter eller ikke, skal aluminiumfiltrene alltid monteres.

Ikke bruk apparatet uten at aluminiumsfiltrene er på plass. Bruk med kullfilter øker apparatets su-geevne.

5.4 Rengjøring

Særlig er det viktig å rengjøre viften etter steking.

Bruk en fuktig klut med rengjø-ringsmiddel til å rengjøre utsiden av viften.

Aldri bruk slipende rengjørings- midler eller skraper til rengjøringen.

Du kan bruke rengjøringsmidler som er kommersielt tilgjengelige som fettfjerner, osv. ved å følge anvisningene på produktet. For å unn-gå å skrape opp kroppen i rustfritt stål, bør du tørke i samme retning som børstesporene.

Ikke bruk rengjøringsmidler som inneholder saltsyre, blekemidler eller skuremidler, hvis ikke kan du ødelegge produktets overflate. Bruk en klut med såpevann eller en rengjøringsspray for overflater i rustfritt stål. Fjern beskyttelsesfilmen fra produktet.

Forsiktig!

- Du kan skape brann hvis du ikke følger instruksjonene om rengjøring og erstatning av filter for viften din.

- Ta vare på emballasjen produktet ble levert i. Transporter produktet i originalemballasjen, og følg transportanvisningene på emballasjen.

Ikke plasser noen gjenstander på viften.

- Beskytt den ytre overflaten.

- Pakk inn produktet slik at det ikke skades under transport.

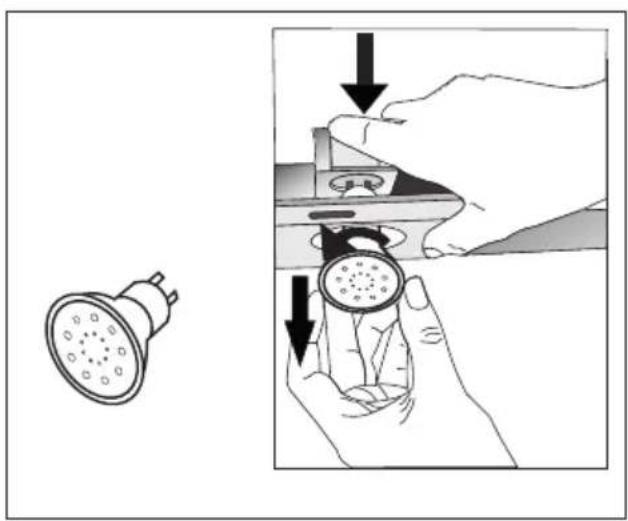

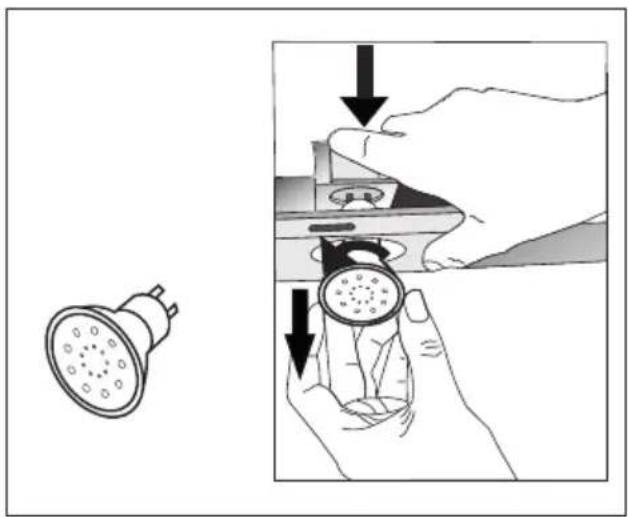

5.5 Utskifting av lyspærene

Koble viften fra nettstrømmen.

Dette apparatet bruker 3 W LEDpærer.

Når du skal skifte LED-pærene, må du trykke pæren ned fra bakre del av pæreholderen for å frigjøre den. Deretter dreier du den en kvart tørn mot urviseren og tar den ut.

5 Rengjøring og vedlikehold

Ny pære settes i ved å følge samme prosedyre i motsatt rekkefølge.

Du kan kjøpe pærer fra et autorisert serviceverksted.
