Tip produs	Hotă încorporabilă
Marcă	Grundig
Model	GDKP2460BC
Lățime	60 cm
Înălțime (min-max)	60 - 110 cm
Adâncime	50 cm
Greutate netă	12 kg
Alimentare electrică	220-240 V ~ 50/60 Hz
Sarcină totală conectată	250 W
Putere motor	200 W
Putere iluminare	2 x 1.5 W LED
Debit maxim de aer	650 m³/h
Nivel de zgomot (viteză maximă)	65 dB(A)
Număr de viteze	3 + Intensiv
Tip comandă	Butoane tactile electronice
Tip filtru	Filtru de grăsime din aluminiu + filtru de carbon activ (opțional)
Evacuare	Recirculare sau extracție (conductă 150 mm)
Clasă energetică	A+
Consum anual de energie	45 kWh/an
Curățare filtru de grăsime	Spălare manuală sau mașina de spălat vase (lunar)
Înlocuire filtru de carbon	La fiecare 6-12 luni
Caracteristici de siguranță	Oprire automată, protecție termică
Disponibilitate piese de schimb	Filtre, becuri, motor disponibile timp de 10 ani
Garanție	2 ani

Întrebări frecvente - GDKP2460BC GRUNDIG

Cum instalez hota Grundig GDKP2460BC?

Asigurați-vă că hota este montată la cel puțin 65 cm deasupra plitelor electrice și 75 cm deasupra plitelor pe gaz. Utilizați șablonul furnizat pentru găurire. Fixați cu șuruburi și dibluri potrivite pentru tipul de perete. Conectați la o priză de 220-240 V. Pentru modul de extracție, conectați conducta la ieșirea externă. Pentru modul de recirculare, instalați filtrul de carbon.

Cât de des trebuie să curăț filtrul de grăsime?

Curățați filtrul de grăsime din aluminiu în fiecare lună. Poate fi spălat manual cu apă caldă și detergent sau în mașina de spălat vase la temperatură scăzută. Asigurați-vă că este complet uscat înainte de reinstalare.

Când trebuie să înlocuiesc filtrul de carbon?

Dacă utilizați hota în modul de recirculare, înlocuiți filtrul de carbon activ la fiecare 6 până la 12 luni, în funcție de utilizare. Filtrul nu poate fi spălat.

De ce face hota mea zgomot puternic?

Verificați dacă filtrul de grăsime este înfundat sau dacă conducta este blocată. Asigurați-vă că hota este instalată corect. Nivelurile de zgomot de până la 65 dB(A) sunt normale la viteză maximă. Dacă este neobișnuit de zgomotoasă, contactați service-ul.

Cum schimb becul LED?

Hota folosește 2 becuri LED de 1,5 W. Pentru înlocuire, opriți alimentarea, scoateți capacul lămpii, înlocuiți becul cu un tip compatibil (G4 sau similar) și atașați din nou capacul.

Pot folosi hota fără conductă?

Da, o puteți utiliza în modul de recirculare. Trebuie să instalați un filtru de carbon activ (nu este furnizat) pentru a absorbi mirosurile. Aerul este apoi eliberat înapoi în bucătărie.

Care sunt dimensiunile hotei GDKP2460BC?

Hota are o lățime de 60 cm, o adâncime de 50 cm și o înălțime ajustabilă de la 60 la 110 cm. Greutatea netă este de 12 kg.

Cum resetez alarma filtrului?

După curățarea sau înlocuirea filtrului, apăsați și mențineți apăsat butonul de reducere a vitezei timp de 3 secunde până când indicatorul luminos se stinge. Alarma se resetează automat.

Hota Grundig GDKP2460BC este controlată de la distanță?

Nu, acest model este controlat prin butoane tactile electronice pe hotă în sine. Nu este inclus un control de la distanță.

Ce piese de schimb sunt disponibile pentru această hotă?

Piese de schimb precum filtre de grăsime, filtre de carbon, becuri LED și ansamblul motor sunt disponibile timp de cel puțin 10 ani de la achiziție. Verificați cu service-ul Grundig sau cu dealerii autorizați.

MANUAL DE UTILIZARE GDKP2460BC GRUNDIG

Citiți mai întâi acest manual de utilizare!

Stimați clienți,

Vă mulțumim că ați ales un produs GRUNDIG. Dorim să obțineți eficiența optimă de la acest produs de înaltă calitate, fabricat cu tehnologie de ultimă generație. Vă rugăm să citiți și să înțelegeți integral acest ghid și documentația suplimentară înainte de utilizare și să îl păstrați ca referință. Includeți acest ghid împreună cu unitatea dacă o predați altcuiva. Respectați toate avertismentele și informațiile din acest document și urmați instrucțiunile.

Rețineți că instrucțiunile din acest manual se pot aplica și altor modele de produse. Acest manual precizează cu exactitate toate modificările diferitelor modele.

Simboluri și semnificațiile lor

Aceste simboluri sunt utilizate în prezentul ghid:

Informații și recomandări importante privind utilizarea aparatului.

ATENȚIE: Avertismente privind vătămarea corporală sau daunele materiale.

Pericol de electrocutare,

Risc de incendiu.

Acest produs a fost conceput în fabrici moderne, care pun accent pe respectarea mediului, fără a deteriora natura.

Siguranță generală

Instrucțiuni importante cu privire la siguranță. Citiți cu atenție și păstrați-le pentru consultare ulterioară. Această secțiune conține instrucțiuni privind siguranța, care vă vor proteja împotriva riscului de incendiu, electrocutare, expunere la scurgeri de microunde, vătămare corporală și pagube materiale. Nerespectarea acestor instrucțiuni atrage anularea garanțiilor acordate.

■ Produsele de la Grundig sunt conforme standardelor de siguranță aplicabile; din acest motiv, în caz de defecțiune a produsului sau a cablului de alimentare, acestea trebuie reparate sau înlocuite de distribuitor, un centru de service sau un service similar specializat și autorizat, pentru evitarea oricărui pericol. Lucrările de reparații greșite sau efectuate de persoane necalificate pot cauza pericole sau riscuri utilizatorului.

- Acest aparat este destinat pentru a fi utilizat în scop casnic și aplicații similare, cum ar fi:

– Bucătării pentru personalul din magazine, birouri sau alte medii de lucru; - Ferme – De către clienți în hoteluri, moteluri sau alte medii de tip rezidențial; - Medii de tip pensiune.

- Utilizați acest produs doar pentru uzul desemnat, așa cum este descris în acest

manual.

■ Producătorul nu își asumă răspunderea pentru daunele provocate de instalarea incorectă sau utilizarea greșită a produsului.

- Acest aparat poate fi utilizat de către copii cu vârsta minimă de 8 ani și de către persoanele cu capacități fizice, senzoriale sau mentale reduse sau lipsite de experiență și de cunoștințe, dacă aceștia au fost supravegheați sau instruiți cu privire la utilizarea produsului într-un mod sigur și dacă înțeleg pericolele implicate.

- Copiii nu trebuie să se joace cu aparatul. Operațiunile de curățare și întreținere nu trebuie să fie efectuate de către copii fără supraveghere.

- Distanța minimă dintre suprafețele de susținere pentru vasele de gătit de pe plită și partea cea mai joasă a hotei trebuie să fie de 65 cm.

- Dacă instrucțiunile de instalare a plitei cu gaz specifică distanțe mai mari decât cele de mai sus, se vor respecta instrucțiunile respective.

- Asigurați-vă că tensiunea de alimentare corespunde cu informațiile furnizate pe plăcuța cu date tehnice a produsului.

- Nu utilizați aparatul atunci când cablul de alimentare sau aparatul în sine este avariat.

- Nu strângeți, nu îndoiți și nu frecați cablul de alimentare de margini tăioase, pentru a

INSTRUCȚIUNI IMPORTANTE REFERITOARE LA SIGURANȚĂ ȘI MEDIUL ÎNCONJURĂTOR

preveni avarierea acestuia. Feriți cablul de alimentare de suprafețele fierbinți și focul deschis.

■ Utilizați produsul doar cu o priză cu împământare.

AVERTISMENT: Nu conectați produsul la priza de alimentare înainte de finalizarea instalării.

Amplasați aparatul astfel încât ștecherul să fie întotdeauna accesibil. Nu atingeți lămpile dacă au funcționat mult timp. Vă pot arde mâinile, deoarece vor fi fierbinți. Respectați reglementările stabilite de autoritățile competente privind evacuarea aerului rezidual (acest avertisment nu este valabil la utilizarea fără coșul de fum). Folosiți produsul după ce ați pus o oală, o tigaie etc. pe plită. În caz contrar, căldura ridicată poate cauza deformări în unele părți ale produsului. Opriți plita înainte de a lua oala, tigaia etc. de pe aceasta. Nu lăsați ulei fierbinte pe plită. Tigăile cu ulei fierbinte pot provoca auto-combustia. Fiți atenți la perdele și huse, deoarece uleiul poate lua foc în timp ce gătiți alimente cum ar fi cartofi prăjiți. Filtrul de grăsime trebuie înlocuit cel puțin lunar. Filtrul de carbon trebuie înlocuit cel puțin o dată la 3 luni.

Produsul trebuie curățat conform manualului de utilizare. În cazul în care curățarea nu a fost efectuată conform manualului de utilizare, există risc de incendiu. Nu folosiți materiale de filtrare care nu sunt rezistente la foc, în locul filtrului actual. Utilizați doar componentele originale sau componentele recomandate de către producător. Nu folosiți produsul fără filtru și nu scoateți filtrele în timp ce produsul funcționează. În cazul în care se produce o flacără, opriți alimentarea produsului și aparatele de gătit. În cazul în care se produce o flacără, acoperiți flacăra și nu utilizați apă pentru stingere. Înainte de fiecare curățare și atunci când produsul nu este folosit, scoateți-l din priză. Presiunea negativă în mediu nu trebuie să depășească 4 Pa (4 x 10 bari), în timp ce hota pentru plita electrică și aparatele care funcționează cu un alt tip de energie decât electricitatea funcționează simultan. În mediul în care este folosit produsul, evacuarea dispozitivelor care funcționează pe combustibil lichid sau motorină, cum ar fi radiatorul, trebuie să fie complet izolată sau dispozitivul trebuie să fie de tip ermetic. La conectarea coșului de evacuare, folosiți țevi cu diametrul de 120 sau 150 mm.

INSTRUCȚIUNI IMPORTANTE REFERITOARE LA SIGURANȚĂ ȘI MEDIUL ÎNCONJURĂTOR

Racordul țevilor trebuie să fie cât mai scurt posibil și să aibă cât mai puține coturi.

Pericol de sufocare! Păstrați materialele de ambalare la loc inaccesibil copiilor.

ATENȚIE: În timpul utilizării cu aparate de gătit, piesele accesibile se pot încinge.

• Evacuarea hotei nu trebuie să fie conectată la canalele de aer care includ alte tipuri de fum. Ventilația în cameră poate fi insuficientă atunci când hota pentru plita electrică este folosită simultan cu dispozitive care funcționează cu gaz sau alți combustibili (nu se aplică neapărat în cazul aparatelor care doar evacuează aerul înapoi în cameră).

Obiectele plasate pe produs pot să cadă. Nu amplasați nici un obiect pe aparat.

Nu flambați alimente sub produs.

AVERTISMENT: Îndepărtați foliile de protecție înainte de a instala hota.

■ Nu lăsați niciodată focul deschis la intensitate mare sub hotă când aceasta funcționează.

■ Friteuzele trebuie supravegheate permanent în timpul folosirii: uleiul supraîncălzit se poate aprinde.

Conformitate cu Directiva DEEE și eliminarea deșeurilor:

Acest produs este conform cu Directiva DEEE a UE (2012/19/EU). Acest produs poartă un simbol

pentru deșeuri de echipamente electrice (DEEE).

Acest simbol indică faptul că acest produs nu trebuie eliminat împreună cu alte deșeuri menajere la sfârșitul duratei sale de utilizare.

Dispozitivul uzat trebuie returnat

către un punct oficial de colectare pentru reciclarea dispozitivelor electrice și electronice. Pentru a găsi aceste sisteme de colectare contactați autoritățile locale sau distribuitorul de la care a fost achiziționat produsul. Fiecare gospodărie are un rol important în recuperarea și reciclarea electrocasnicelor vechi. Eliminarea corespunzătoare a electrocasnicelor uzate ajută la prevenirea posibilelor consecințe negative pentru mediu și sănătatea umană.

Conformitatea cu Directiva RoHS

Produsul pe care l-ați achiziționat este conform cu Directiva RoHS UE (2011/65/UE). Produsul nu conține

materiale dăunătoare sau interzise specificate în Directivă.

INSTRUCȚIUNI IMPORTANTE REFERITOARE LA SIGURANȚĂ ȘI MEDIUL ÎNCONJURĂTOR

Informații despre ambalaj

Ambalajul produsului este fabricat din materiale reciclabile, în conformitate cu reglementările naționale de mediu. Nu eliminați ambalajul împreună cu deșeurile menajere sau de alt tip. Transportați-le la punctele de colectare a ambalajelor desemnate de către autoritățile locale.

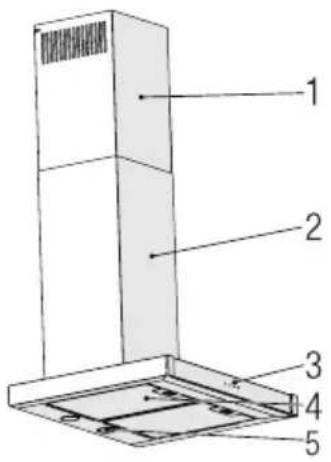

Prezentare generală

Model	GDKP2460BC
Tensiune alimentare	220-240V ~ 50 Hz
Alimentare lampă (W)	2 x 3 W
Putere motor (W)	210 W
Debit (m3/h) – 3. Nivel	627 m3/h
Clasa de izolație motor	Clasa F
Clasa de izolație	Clasa I

Controlul aparatului

CHEIE FUNCTIE
(A): 1. Buton treaptă	Actionați aparatul la viteza 1. Când apăsați din nou acest buton pentru a opri aparatul, etapa de viteză a ecranului se oprește.
(B): 2. Buton treaptă	Actionați aparatul la viteza 2. Când apăsați din nou acest buton pentru a opri aparatul, etapa de viteză a ecranului se oprește.
(C): Buton treaptă 3	Actionați aparatul la viteza 3. Când apăsați din nou acest buton pentru a opri aparatul, etapa de viteză a ecranului se oprește.
(D): Lumină On / Off	Puteți ilumina zona de gătit apăsând acest buton. Apăsați din nou acest buton pentru a stinge becul.

Funcționarea eficientă din punct de vedere energetic în termeni de economisire Folosire

• Când folosiți hota, ajustați setările de viteză conform vaporilor și intensității mirosului, pentru a economisi energie. ■ Folosiți viteze mici (1-2) în condiții normale și viteze mari (3) pentru mirosuri intense și vapori. ■ Lămpile de pe hotă sunt plasate pentru iluminarea zonei de gătit.

Folosirea lor pentru lumina ambientală va produce consum de energie inutil și lumină insuficientă.

Instrucțiuni de utilizare

■ Hota dvs. conține un motor care are viteze diferite. ■ Pentru o performanță mai bună, vă recomandăm să utilizați viteze reduse în condiții normale și viteze mari în caz de mirosuri puternice și vapori intenși. - Puteți porni aparatul apăsând butonul de setare a vitezei dorit. (A, B, C)

- Puteți ilumina zona de gătit apăsând lampa (D).

Oprire automată

Aparatul dvs. are caracteristica Oprire automată, permițându-i să se ventileze puțin mai mult și să elimine mirosurile nedorite și vaporii din mediu și să se oprească automat după ce se termină gătitul. Pentru a activa funcția Oprire automată, apăsați orice buton al treptei de viteză (A, B, C) de pe panoul de comandă pentru mai mult de 2 secunde; funcția de temporizare de 15 minute se activează. Atunci când funcția de oprire automată este activă, apăsarea aceluiași buton de viteză dezactivează funcția de oprire automată, iar motorul aparatului se oprește. Această caracteristică este dezactivată atunci când comutați între diferite etape de viteză. Dacă doriți ca aparatul să se oprească automat, trebuie să activați din nou funcția de oprire automată.

FUNCȚIONAREA APARATULUI

Înlocuirea becului

MAX 3 W

Efectuați conexiunile electrice ale aparatului. Aparatul dvs. utilizează un bec LED spot de 3W. Pentru înlocuirea becurilor, apăsați în jos suportul din spate, răsuciți-l puțin în sensul antiorar și scoateți-l trăgându-l în jos. Aplicați operațiunea de mai sus în sens invers pentru a instala becuri noi (Figura 3).

Bec
Putere Bec (W) 3
Suport / priză GZ 10
Tensiune bec (V) 220 -	240
Dimensiune (mm) 53 x	50
Cod ILCOS DR/F3-220	-240-GZ10-50-53

Funcționare cu racordare la tubul de evacuare

■ Vaporii sunt extrași prin conducta de evacuare, care este fixată pe capul de conectare de pe hotă.

■ Diametrul conductei de evacuare trebuie să fie același cu cel al inelului de conectare. În cazul montajului orizontal, conducta trebuie să aibă o ușoară pantă ascendentă (10°), astfel încât aerul să poată fi evacuat din cameră.

Funcționare fără racordare la tubul de evacuare

■ Aerul este filtrat prin filtrul de carbon și recirculat în cameră. Filtrul de carbon este utilizat atunci când nu este posibilă utilizarea unui tub de evacuare în casă.

În cazul utilizării fără tub de evacuare, îndepărtați clapetele din interiorul adaptorului pentru tubul de evacuare. ■ Scoateți filtrul de grăsime. Pentru a instala filtrul de carbon, montați filtrul pe clapete, centrându-l pe piesa din plastic de pe ambele părți ale corpului ventilatorului. Fixați-l prin rotirea spre dreapta sau spre stânga. ■ Înlocuiți filtrul de grăsime din aluminiu.

Înainte de curățare și întreținere, deconectați produsul de la rețea sau opriți întrerupătorul.

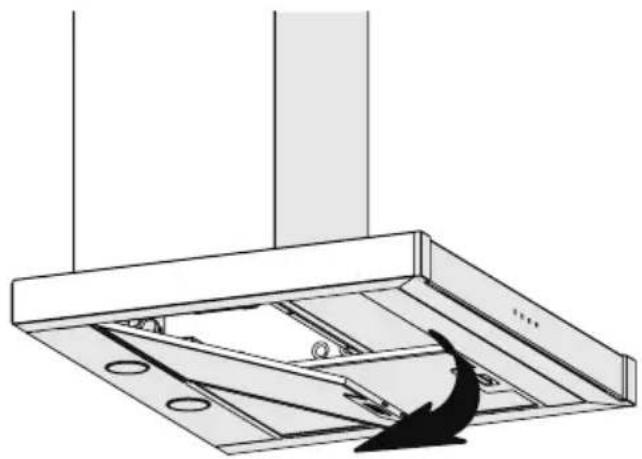

Curățarea filtrelor de grăsime din aluminiu

Filtrul de grăsime din aluminiu este utilizat pentru a reține particulele de grăsime din aer. Filtrele din aluminiu își pot schimba culoarea după curățarea repetată. Acest lucru este normal și filtrele nu trebuie înlocuite.

• Împingeți înainte dispozitivul de blocare a filtrului de grăsime din aluminiu.
• Apoi trageți-l ușor în jos și scoateți-l (Figura 4). În caz contrar, puteți îndoi filtrul. Spălați și clătiți filtrele de grăsime din aluminiu cu detergent lichid. Înlocuiți filtrele de grăsime din aluminiu, efectuând pașii specificați mai sus în ordine inversă. Aceste filtre de grăsime din aluminiu sunt utilizate pentru a reține particulele de grăsime din aer.

De asemenea, puteți spăla filtrele de grăsime din aluminiu în mașina de spălat vase.

ATENȚIE

În caz de utilizare normală, curățați filtrul de grăsime din aluminiu o dată pe lună.

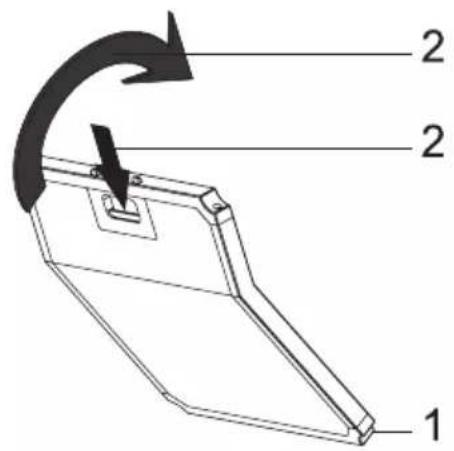

Înlocuirea filtrelor de carbon

(Figura 5)

Dispozitivul pe care l-ați achiziționat este potrivit pentru utilizarea cu filtre de carbon. - Îndepărtați filtrele de ulei din aluminiu (Figura 4). - Puneți partea inferioară a filtrului de carbon în carcasa motorului (Figura 5). - Apăsați butonul filtrului de carbon înainte și asigurați-vă că butoanele filtrului de carbon sunt conectate și blocate. (Figura 5). - Atașați filtrele de ulei de aluminiu.

ATENȚIE

Filtrul de carbon nu trebuie spălat niciodată.

ATENȚIE

Înlocuiți filtrele de carbon o dată la 3 luni.

ATENȚIE

Puteți obține filtrul de carbon de la vânzătorii autorizați.

AVERTISMENT!

Înainte de a începe instalarea, citiți informațiile de siguranță din Manualul utilizatorului.

AVERTISMENT!

Neinstalarea cu șuruburi și stabilizatori în conformitate cu aceste instrucțiuni poate duce la electrocutare.

Pentru instalarea hotei, vă rugăm să contactați cel mai apropiat serviciu autorizat.

Este responsabilitatea clientului să pregătească locația și instalarea electrică a hotei.

Poziția aparatului

(Figura 6)

Distanța dintre aragaz și hotă trebuie luată în considerare înainte de asamblare. Această distanță trebuie să fie de 65 cm (Figura 6). Distanța trebuie măsurată de la suprafața grătarului pentru aragazurile pe gaz, respectiv de la suprafața sticlei pentru aragazurile electrice.

1. Produsul
2. Tub de evacuare intern
3. Tub de evacuare extern
4. Adaptor tub de evacuare ∅150/120 mm
5. Placă de conexiune tub evacuare
6. Manual de utilizare
7. Schema de instalare
8. 2 x Plăci de agățare a produsului
9. 6 x dibluri din plastic ∅6 mm
10. 3 x dibluri din plastic ∅10 mm
11. 3 x șuruburi de montare pe perete 5,5x60
12. 2 x M5 x 35 Șuruburi de conexiune placă de agățare
13. 6 x șuruburi pentru placa de conexiune tub evacuare 3.9 x 22
14. Deflector de aer
15. Adaptor din plastic (distribuitor de aer)
16. 2 x 3.5 x 9.5 Șurub guseu cos
17. Clemă cos

Informațiile necesare pentru a alege locul adecvat pentru instalarea hotei sunt prezentate mai jos.

Montare pe perete

• Peretele trebuie să fie plat, drept și să aibă o capacitate suficientă de încărcare.
• Adâncimea găurilor trebuie să corespundă cu lungimea șuruburilor.
• Șuruburile și diblurile furnizate sunt potrivite pentru pereți din cărămidă. Pentru alte materiale de construcții (de exemplu, gips-carton, placă, beton poros), se folosesc dibluri și piulițe de fixare adecvate.

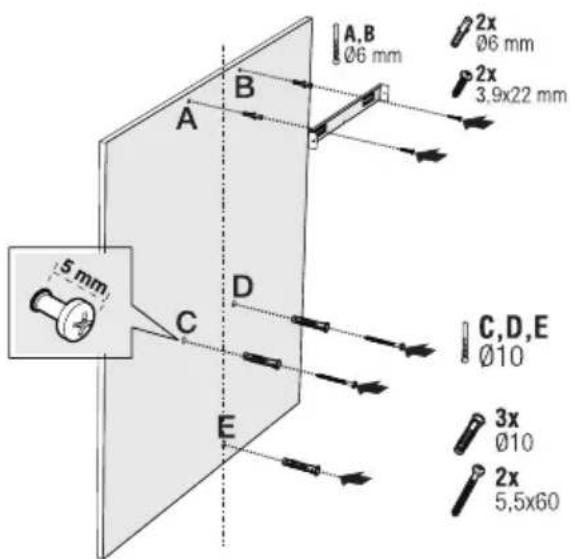

(Figura 7)

ATENȚIE

Înainte de găurire, asigurați-vă că nu există conducte de alimentare, gaz sau apă, în imediata apropiere a locațiilor de găurire.

Desenați o linie de mijloc din tavan perpendicular pe marginea inferioară a hotei ().

Fixați sistemul de asamblare pe perete. Pentru punctele A și B, luați ca referință dimensiunile maxime ale hotei și găuriți punctele A și B pe care le-ați marcat cu un burghiu de ∅6mm și loviți fișele de perete din plastic de ∅6mm. In-

stalați placa de conexiune a tubului de conectare pe perete cu 2 bucăți de șuruburi 3.9x22 (Figura 8).

Pentru a instala corpul hotei, găuriți punctele C, D, E specificate în șablonul de instalare cu un burghiu de ∅10mm și loviți diblurile din plastic de ∅10mm în aceste puncte (Figura 8).

Instalați 2 bucăți de șuruburi de montare 5.5x60 în punctele C și D, cu un spațiu de 5 mm între capul șurubului și perete (Figura 8).

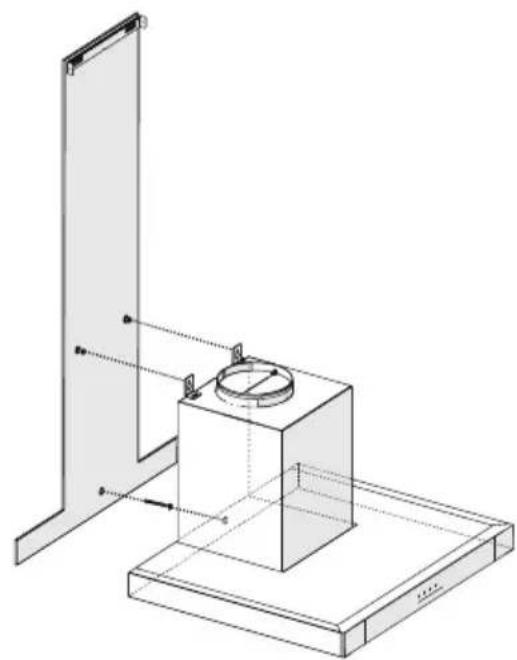

(Figura 8)

Instalați două plăci agățătoare pe corpul hotei cu șuruburi de montare M5x35 (Figura 8).

Țineți hota de corpul său și puneți-o pe șuruburile de suspendare de pe perete și strângeți șuruburile (Figura 9).

Fixați hota cu un șurub de 5,5x60 pe perete prin orificiul de montare din interiorul aparatului (Figura 9).

Conectarea la tubul de evacuare

Dacă aveți de gând să utilizați adaptorul din plastic pentru tubul de evacuare ∅ 120/150 mm, conectați un capăt al țevii la acest adaptor, dacă nu aveți de gând să-l utilizați, conectați-l la conducta de evacuare directă a produsului. Conectați celălalt capăt al țevii la tubul de evacuare. Verificați dacă aceste două conexiuni sunt suficient de strânse pentru a nu ieși atunci când aparatul funcționează la putere maximă. Verificați dacă clapetele din interiorul tubului de evacuare funcționează atunci când sunt strânse

cu cleme. Conectați conducta de conectare a tubului în afara adaptorului (Figura 11/a). Dacă conducta de conectare este montată în interiorul adaptorului, aspirația aerului nu trebuie să aibă loc, deoarece clapeta tubului care împiedică revenirea aerului va rămâne închisă (Figura 11/b). Lungimea conductei de conectare, precum și numărul de coturi trebuie să fie cât mai mici posibil.

A: Țeavă de ieșire a tubului de evacuare

B: Clapete de reținere

C: Tub de evacuare din plastic

Supapele sunt închise, apoi aparatul nu funcționează și împiedică pătrunderea în interior a mirosurilor și prafului din exterior.

Realizați conexiunea electrică a hotei înainte de a începe instalarea tubului de evacuare. Glisați plăcile tubului de evacuare în jurul corpului.

Instalați placa tubului de evacuare pe placa de fixare a tubului care este fixată pe perete de la marginile sale exterioare superioare (Figura 12).

(Figura 12)

1. Tub de evacuare intern
2. Șurub 3.5x9.5
3. Placă de conexiune tub evacuare

Instalarea deflectorului de aer

În timpul utilizării cu filtrul de carbon, aparatul este dotat cu deflector de aer cu scopul de a elibera din nou aerul care este curățat cu filtru de carbon din orificiul perforat situat pe tub. Asamblați deflectorul de aer urmând instrucțiunile menționate mai jos.

(Fig. 13)

Există o filă în mijlocul plăcii de conexiune a tubului de evacuare. Amplasați punctul de mijloc al acestei file pe linia care este trasată perpendicular pe perete. Aliniați orizontal și marcați cu un pix găurile în care va fi montată placa de conectare (Figura 13 / A, B).

Găuriți punctele marcate cu burghiu de ∅6mm și introduceți două dibluri de plastic ∅6mm în găurile perforate (Figura 13 / A, B).

Fixați placa de conexiune a tubului de conectare pe perete cu șuruburi 3.9x22 (Figura 13 / A, B).

Pentru asamblarea deflectorului de aer, instalați punctele C, D, E, F cu burghiu de ∅6mm și dibluri din plastic ∅6mm (Figura 13).

(Fig. 14)

1 - Deflector de aer 2- Tub de evacuare din plastic

Atașați adaptorul de tub din plastic, care este inclus în pachet, în direcția deflectorului de aer. Blocați adaptorul tubului rotindu-l în direcția săgeții (Figura 14).

Asamblați grupul deflectorului de aer cu șuruburi 3,9 x 22 din punctele C, D, E, F pe care le-ați pregătit deja (Figura 13).

Asamblați corpul hotei (pagina 12 / Figura 7).

1- Teavă de evacuare a aerului din aluminiu. Asigurați asamblarea conductei de evacuare a aerului (Figura 16).

Deoarece răsucirea și îndoirea țevii de aluminiu va duce la reducerea puterii de aspirație a aerului, evitați să îndoiți sau să răsuciți țeava.

Instalați plăcile de tub ale hotei (pagina 13 / Figura 12).

Eliminarea de-fecțiunilor	Cauză principală Ajutor
Aparatul nu funcționează.	Verificați siguranțele Siguranța poate fi arsă, in-spectați-o și restabiliți-o.
Aparatul nu funcționează.	Verificați conexiunea electrică. Tensiunea rețelei trebuie să fie cuprinsă între 220 și 240 V.
Aparatul nu funcționează.	Verificați conexiunea electrică. Verificați dacă alte aparate din bucătărie funcționează.
Lampa de iluminat nu funcționează.	Verificați conexiunea electrică. Tensiunea rețelei trebuie să fie cuprinsă între 220 și 240 V.
Lampa de iluminat nu funcționează.	Inspectați comutatorul lămpii. Întrerupătorul lămpii trebuie să fie în poziția „on” (pornit).
Lampa de iluminat nu funcționează.	Inspectați becurile. Lămpile aparatului se aprind.
Admisia de aer a aparatului este inadecvată.	Inspectați filtrul din aluminiu. În condiții normale de funcționare, filtrul de ulei din aluminiu trebuie curățat cel puțin o dată pe lună.
Admisia de aer a aparatului este inadecvată.	Verificați tubul de evacuare a aerului.	Tubul de evacuare a aerului trebuie să fie în poziția „on” (pornit).
Admisia de aer a aparatului este inadecvată.	Inspectați filtrul de carbon. Filtrele aparatelor cu filtre de carbon se înlocuiesc o dată la 3 luni, în condiții normale.

CERTIFICAT DE GARANȚIE

Tensiune de alimentare/frecvență: 220-240V~, 50-60Hz

Importator: ARCTIC S.A., Găești, Dâmbovița, str. 13 Decembrie nr. 210, email: [e-mail]

TIP: □ Cuptor încorporabil □ Plită încorporabilă □ Hotă □ Sertar de încălzire □ Aragaz □ Cuptor cu microunde

Model / Serie:

VÂNZĂTOR

Nr. factură: .... Data: .... Vânzător (firma, localitatea): ....

CUMPĂRĂTOR

S-a efectuat proba de funcționare a aparatului, s-a prezentat modul de folosire, s-au predat instrucțiunile de utilizare și toate accesoriile. Am primit aparatul în perfectă stare de funcționare.

Stimați clienți,

La cumpărare vă recomandăm să solicitați efectuarea probei de funcționare și să verificați existența instrucțiunilor de utilizare și a accesoriilor.

Pentru a putea beneficia de toate avantajele produselor și serviciilor noastre vă rugăm:

- să citiți cu atenție și să respectați recomandările prezentate în "Instrucțiunile de utilizare".

- să păstrați cu grijă acest certificat pentru a-l putea prezenta (împreună cu documentul fiscal de achiziție), personalului SERVICE, la orice sesizare efectuată în perioada de garanție.

Vă mulțumim că ați optat pentru cumpărarea unui produs Grundig!

Durata medie de utilizare a produsului este de 10 ani!

Perioada de garanție legală de conformitate este de 2 ani de la intrarea produsului în posesia consumatorului.

Art. 22, alin. 3-6, din L449/2003, modificată de OG 9/2016:

(3) Timpul de nefuncționare din cauza lipsei de conformitate apărute în cadrul termenului de garanție prelungește termenul de garanție legală de conformitate și cel al garanției comerciale și curge, după caz, din momentul la care a fost adusă la cunoștința vânzătorului lipsa de conformitate a produsului sau din momentul prezentării produsului la vânzător/unitatea service până la aducerea produsului în stare de utilizare normală și, respectiv, al notificării în scris în vederea ridicării produsului sau predării efective a produsului către consumator.

(4) Produsele de folosință îndelungată care înlocuiesc produsele defecte în cadrul termenului de garanție vor beneficia de un nou termen de garanție care curge de la data preschimbării produsului.

(5) Produsele de folosință îndelungată defectate în termenul de garanție legală de conformitate, atunci când nu pot fi reparate sau când durata cumulată de nefuncționare din cauza deficiențelor apărute în termenul de garanție legală de conformitate depășește 10% din durata acestui termen, la cererea consumatorului, vor fi înlocuite de vânzător sau acesta va restitui consumatorului contravaloarea produsului respectiv.

(6) Termenul de garanție curge de la data intrării bunului respectiv în posesia consumatorului, inclusiv pentru bunurile noi de folosință îndelungată, obținute prin tragere la sorți la tombole, câștigate la concursuri și similare sau acordate cu reducere de preț ori gratuit de către operatorii economici.

Garanția oferită de producător nu exclude garanția de viciu ascuns, conform OG 21/1992 (R2) privind protecția consumatorului și Codul Civil.

UNITĂȚILE SERVICE ALE ARCTIC S.A. EXECUTĂ REPARAȚII ÎN TERMENUL DE GARANȚIE ȘI ÎN AFARA ACESTUIA

Nr. crt.	Data Reclamației	Data primirii în reparație	Reparat			Reparația curentă și/sau componenta înlocuită	Prelungirea termenului de garanție	Efectuarea verificării
			Programat	Data ridicării aparatului	Cauza întârzierii			SERVICE	CLIENT

CONDIȚII DE GARANȚIE LEGALĂ DE CONFORMITATE ȘI GARANȚIE COMERCIALĂ:

Pentru orice defecțiune apărută în perioada de garanție sau post garanție, apelați la magazinul de unde a fost achiziționat produsul sau direct la Call Center Arctic. Prelungirea termenului de garanție se va înscrie în certificatul de garanție de către unitatea SERVICE care a efectuat reparația. Garanția acoperă repararea și/sau înlocuirea pieselor constatate ca defecte (necauzate de consumator) de către tehnicienii Service. Termenul de realizare a operațiilor de reparare, înlocuire sau întreținere este de 15 zile calendaristice de la data la care cumpărătorul a sesizat defecțiunea la magazinul de unde a achiziționat produsul sau direct la Call Center Arctic.

Reclamațiile referitoare la aspectele prevăzute mai jos se rezolvă numai contra cost:

a) nefuncționarea lămpilor de iluminare;

b) accesoriile care nu au defecte ascunse de material constatate de tehnicienii Service;

c) piesele și accesoriile care prezintă lovituri, zgârieturi, spărturi sau deformări.

PRODUSUL NU BENEFICIAZĂ DE GARANȚIE LEGALĂ DE CONFORMITATE ȘI DE GARANȚIE COMERCIALĂ ÎN URMĂTOARELE CAZURI:

1. Nu au fost respectate instrucțiunile de transport, manipulare, instalare, utilizare și întreținere prescrise.
2. Subansamblurile și accesoriile casabile care se deteriorează în timpul transportului vor fi înlocuite de vânzător (în cazul în care asigură transportul).
3. Garanția nu se acordă subansamblelor și accesoriilor casabile ale produselor care suferă deteriorări din vina consumatorului.
4. Tensiunea de alimentare are valori care nu se încadrează în limitele prevăzute.
5. Instalația electrică a utilizatorului prezintă improvizații sau neconformități.
6. Produsul a fost folosit în alte scopuri decât cel pentru care a fost proiectat.
7. Produsul a suportat intervenții (reparații, modificări) din partea unor persoane.

Drepturile consumatorului sunt cele prevăzute în Legea 449/2003 (republicată) și OG 21/1992 (republicată).

GRUNDIG
