MANUAL DE UTILIZARE GS36NVWF0N SIEMENS
Indicii pentru reparati - Congelator
Referitor la acest document. 410
1.1 Informati importante 410
1.1.1 Aplicabilitatea 410
1.2 Explicatia simbolurilor 410
1.2.1 Nivelurile de pericol.. 410
1.2.2 Simbolorile de pericol 410
1.2.3 Structura averismentelor 411
1.2.4 Simbolorile generale 411
Siguranta 412
2.1 Instrueti generale de siguranta 412
2.1.1 Toate aparatele electrocasnice 412
Instrumente simeriale utile 413
Repararea 414
4.1 Inlocuirea garniturii uui 414
4.1.1 Demontarea gamiturii uii 414
4.1.2 Montarea gamiturii usii 414
4.2 Inlocuirea manerului uii 417
4.2.1 Demontarea manerului usii 417
4.2.2 Montarea manerului usii 417
4.7 Repositionarea raftului 427
4.7.1 Demontarea raftului 427
4.7.2 Montarea raftului 427
4.8 Repositionarea containerului pentru alimente inghejate 428
4.8.1 Demontarea containerului pentru alimente ingheata 428
4.8.2 Montarea containerului pentru alimente ingheata 428
4.9 Repositionarea recipientului pentru cuburi de gheata 429
4.9.1 Demontarea recipientului pentru cuburi de gheata 429
4.9.2 Montarea recipientului pentru cuburi de gheata 429
4.10 Inlocuirea lampii LED de sus. 430
4.10.1 Demontarea lampii LED 430
4.10.2 Montarea Iampii LED de sus 431
Referitor la acest document
1.1 Informati importante
1.1.1 Aplicabilitatea
Aceste instructiuni de reparare il ajutape client saisi repare singur aparatele, in conformitate cu normele de projetare ecologica aplicabile (incepandu 03/2021).
Acestea contin informati privind modul de inlocuire a pieselor de schimb specifie, inclusiv averistamente si pericole.
Dacă aveti intrebări, va rugam să luati tegătura cu serviciul reliții clienti. Ne asumâr raspunderea pentru daune numai dacă instrucțunile de reparare au fost respectate pe deplin.
1.2 Explicaţia symbolurilor
1.2.1 Nivelurile de pericol
Nivelurile de alerta sunt representate printr-un simbol si un cuvant de averizare. Cu-vantul de averizare indicà gravitatea pericolului.
| Nivelul de alerta Semnificatie | |
| PERICOL | Nerespectarea mesajului de averizare va provoca accidente grave Sau decesul. |
| VERTISMENT | Nerespectarea mesajului de averizare ar putea provoca accidente grave Sau decesul. |
| ATTENTIONARE | Nerespectarea mesajului de averizare ar putea provoca accidente ușoare. |
| ATENTIE! | Nerespectarea mesajului de averizare ar putea provoca daune asupra proprietăti. |
Tabel 1: Nivelurile de pericol
1.2.2 Simbolorile de pericol
Simbolurile de pericol sunt reprezentari simbolice care indică tipul de pericol.
In acest document sunt utilizezicimbolurile de pericol de mai jos:
| Simbol de pericol Semnificatie | |
| ! | Mesaj de averizare general |
| Pericol din cauza tensiunii electrice | |
| Pericol deexplozie | |
| Pericol de tãiere | |
| Pericol de zdrobire | |
Referitor la acest document
| Simbol de pericol Semnificatie | |
| Pericol din cauza suprafetelor fierbinti | |
| Pericol din cauza câmpului magnetic pu-temnic | |
| Pericol din cauza radiajiei neionizante | |
Table 2: Simbolorile de pericol
1.2.3 Structura averismentelor
Avertimentele din acest document au un aspect si o structura standard.
Exempliul urmator prezinta un avertiment privind electrocutarea din cauza pieseler sub tensiune. Se mentioneazamurasa necessities prntru a evita pericolul.
In acest document sunt utilizez simbolurile generale de mai jos:
| Simbol general Semnificatie | |
| i | Identificarea unei recomandari speciale (text și/sau grafică) |
| o | Identificarea unei recomandari simple (numai text) |
| Simbol general Semnificatie | |
| Identificarea unui link spre un videoclip in-structiv | |
| Identificarea sculelor necessities | |
| Identificarea condiţilor preliminare nece-sare | |
| Identificarea unei stări (dacă..., apoia...) | |
| Identificarea unui rezultat | |
| [Pornire]Identificarea unei taste sau a unui buton | |
| [00123456] Identificarea unui număr de série | |
| Stare Identificarea unui text/unei ferestre afișate (pe ecranul aparatului) | |
Pericol de electrocutare din cauza pieselor sub tensiune!
Eorile care au loc in timpul reparatiilor efectuate la componentele electrice pot sa ducla la electrocutari!
- Deconecta! aparatul de la sursa de alimentare cu tensiune cu cel putin 60 de se cunde inante de a Incepe lucrarié.
- Dupa reparatie, this obligatore efectuarea unei verificari de siguranta conform cu VDE 0701 sau cu reglementarie nationale respective.
Pericol de ranire din cauza muchillor ascutite!
| Desemnare Detali li Imagini | |
| Material textile de protecţie [00342013] | 60 cm x 50 cm |
| Şurubelniţă Phillips PH2 | |
| Cap torx TX20 [00340865] | 6,3 mm (1/4") |
| Şurubelniţă plată Lamâ de 2,4 mm x 0,4 mm x 60 mm, în kitul [00341820] | |
- Indepartati garnitura usii din canelura colturilor din dreapta si stanga.
- Demontati garnitura usi din canelură.
Garnitura uşii este demontata.
4.1.2 Montarea garniturii usii
| i | Grosimea garniturii neo a usii poate fi uşor diferitera fată de grosimea garni-turi vechi a usii. Acest lucru nu va afecta comportamentul de inchidere ŞI functiorarea pe termen lung. |
| i | Dacă aparatul dumneavoastră are balamale reglabile sau accesori pen-tru balamale, puteti optimiza comportamentul de inchidere in consecță. |
| i | Orificiile de mici dimensionali practicate in garnitura usii au rol functional (sunt necessare pentru ventilatie). Ele nu sunt defe cate ale produsului. |
Repararea
- Verificatç canalura pentru montarea garniturii si asiguratj-va că nu prezintă defecte.
- Daca canelura pentru montarea garniturii prezintă defeche, este deteriorata. Contactati departamentul de service pentru clienti.
O deformare usoarà a gamirutii usi este normala si nu afteezafunctionarea acesteia. Se recomanda sā indreptati gamitura usi inante de a o introduce in aparat.
Incalizi garnitura uşii cu un uscator de pār sau cu apā fierbinte Şi remodelati-o cu mana.
- Impingeti colturile de sus si de jos ale garniturii in canelura.
Repararea
- Apasaji intreaga garniturān canelurā, pas cu pas.
Garnitura usii est me montata.
4.2 Inlocuirea帽子erului uşii
Scule speciale:
Aparatul este deconectat de la sursa de energia electrica.
Usa este beschisă.
4.2.1 Demontarea manerului uşii
-
Demontati doua capace de suruburi (1).
-
Desurubati doua suruburi (2).
- Demontati manerul usii (3).
Mannerul usii este demontat.
4.2.2 Montarea manerului uşii

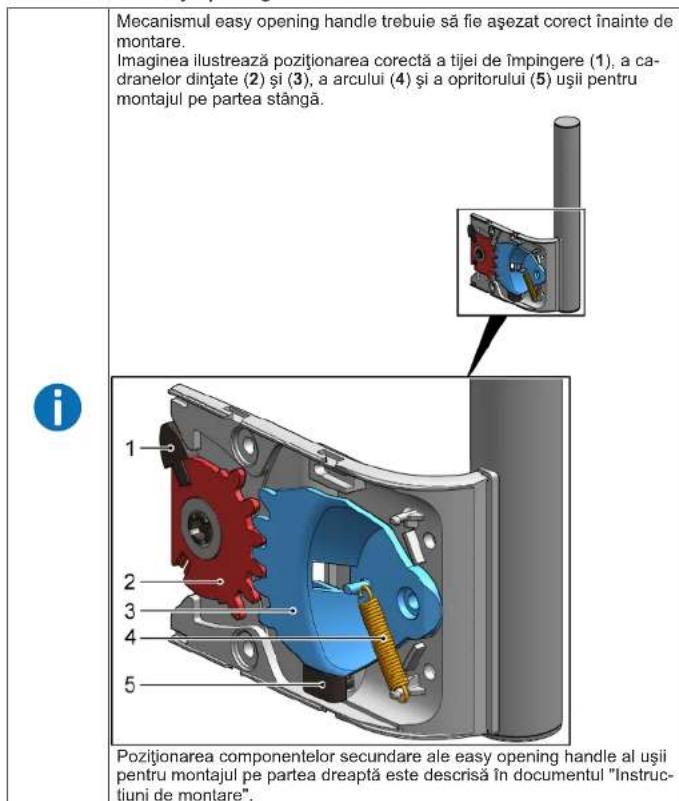

Easy opening handle este demontat.
4.3.2 Montarea easy opening handle
Monta urmand procedure de demontare in ordine inversa.
Repararea
4.4 Inlocuirea balamalei de sus a usii
Scule speciale:
Operatia de demontare a usiaparatului trebuie efectuata numai
de specialisti instruiti.
Pentru deplasarea aparatului sunt necesare doua persone.
Utilizati numai instrumente si echipamente adecvaite.
ATENTIONARE
Marginea asculite!
Ranire prin taiere
Puratai mʌnusi de protecţie.
AVERTISMENT
Alunecarea aparatelor inclinate!
Fracturi/zdrobin
Fixati aparatele impotriva alunecarii.
ATENTIONARE
Pericol din caza pieselor care cad pentru ca suruburile sunt slabi
te!
Accidente din cauza pieselor care cad.
Fixati componenta impotrivacaaderii.
ATENTIE!
Pericol din cauza pieselor care cad pentru ca suruburile sunt slabi
te!
DeteriorareaAlterotiesaleaparatuluiiauaseiclientului,deexemplu, partejois.
Fixati componenta impotrivacaaderii.
Cerinta:
Aparatul este deconnectat de la sursa de energia electrica.
Fitingurile interioare ale aparatului sunt demontate.
4.4.1 Demontarea balamalei usii
Repararea

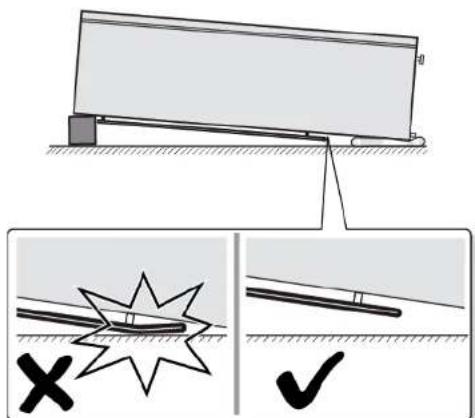

- Asezaji aparatul pe spate.
2.1. Apasati capacul balamalei de sus pe ambele parti laterale (1).
Operatia de demontare a uSii aparatului trebuie efectuatamumai
de specialisti instruiti.
Pentru deplasarea aparatului sunt necesare doua persone.
Utilizati numai instrumente si echipamente adecvaite.
ATENTIONARE
Marginea asculite!
Ranire prin taiere
Purtati manusi de protecje.
AVERTISMENT
Alunecarea aparatelor inclinate!
Fracturi/zdrobiri
Fixati aparatele impotrivala unecarii.
ATENTIONARE
Pericol din caza pieselor care cad pentru ca suruburile sunt slabi
te!
Accidente din cauza pieselor care cad.
Fixati componenta impotrivacaaderii.
ATENTIE!
Pericol din cauza pieselor care cad pentru cã suruburile sunt slabi
te!
DeteriorareaAlterotiesaleaparatuluiiauaseiaeiertului,dexemplu, partejdojis.
Fixati componenta impotrivacaaderii.
PERICOL
Pericol de electrocutare din cauza pieseler sub tensiune! Pericol de moarte prin electrocutare in cazul unei reparati necorespunzatoare
- Componentele le electrice trebuie reparate de caret electricieni calificati.
- Dupa reparatie, este obligatorie efectuarea unei verificandi de siguranta conform cu VDE 0701 sau cu reglementarie nationale respectve.
PERICOL
Pericol de electrocutare din cauza pieselor sub tensiune!
ces prin electrocutare.
Deconectati aparatele de la sursa de alimentare cu tensiune cu
cel putin 60 de secunde inainte de a incepe reparatiile.
Cerinta:
Aparatul este deconectat de la sursa de energia electrica.
Fittingurile interioare ale aparatului sunt demontate.
Repararea
4.5.1 Demontarea balamalei usii
- Asezaji aparatul pe spate.
Repararea
2.1. Apasati capacul balamalei de sus pe ambele parti laterale (1).
2. Indepartati capacul balamalei de sus (2).
3. Demontati capacul balamalei de sus (3).
3.1.Demontatjcapaculcutieicabluri(1).
2. Demontati protectia caburilor (2).
3. Deconnectati conxiunea electrica (3).
4. Desurubati doua suruburi (4).
5. Demontati balamaua de sus (5).
Operatia de demontare a usiaparatului trebuie efectuata numai
de specialisti instruiti.
Pentru deplasarea aparatului sunt necesare doua persone.
Utilizati numai instrumente si echipamente adecvaite.
ATENTIONARE
Marginea asculite!
Ranire prin taiere
Purtati manusi de protecje.
AVERTISMENT
Alunecarea aparatelor inclinate!
Fracturi/zdrobiri
Fixati aparatele impotrivala unecarii.
ATENTIONARE
Pericol din caza pieselor care cad pentru ca suruburile sunt slabi
te!
Accidente din cauza pieselor care cad.
Fixati componenta impotrivacaderii.
ATENTIE!
Pericol din cauza pieselor care cad pentru cã suruburile sunt slabi
te!
Deteriorarea altor piese ale aparatului sau a casei clientului, de exemplu.
partea dejos.
Fixati componenta impotrivacaderi.
Cerinta:
Aparatul este deconnectat de la sursa de energia electrica.
Fitingurile interioare ale aparatului sunt demontate.
Aparatul este asezat pe spate.
Balamaua de sus este demontata. 422
4.6.1 Inlocuirea balamalei de jos a ugii
- Demontatausa
2.1.DeSurubati surubul (1).
- Rotiti sicoatei balamaua de sus (2).
- Demontati balamaua de jos (3)
Balamaua de jos este demontata.
Repararea
4.6.2 Montarea balamalei de jos a usii
Montati urmmand procedure de demontare in ordine inversa.
Repararea
4.7 Repositionarea raftului
Cerinta:
Usa este beschisã
4.7.1 Demontarea raftului
Scoateti raftul.
Raftul este demontat.
4.7.2 Montarea raftului
4.8 Repositionarea containerului pentru alimente inghețate
Cerinta:
Usa este deschisa.
4.8.1 Demontarea containerului pentru alimente inghețate
1.Extragei complel containerul pentru alimente ingheata (1).
2. Scoateti containerul pentru alimente ingheata (2).
Containerul pensu alimente inghejate estedemontat.
4.8.2 Montarea containerului pentru alimente inghețate
4.9 Repoziptionarea recipientului pentru cuburi de gheata
Cerinta:
Usa este deschisa.
4.9.1 Demontarea recipientului pentru cuburi de gheata
- Extragej containerul pentru alimente ingheata cu recipientul pentru cuburi de gheata (1).
- Decuplati carligele (2).
- Demontati recipientul pentru cuburi de gheata (3).
Recipientul pentru cuburi de gheata est demontat.
4.9.2 Montarea recipientului pentru cuburi de gheata
Montalji urmand procedura de demontare in ordine inversa.
Repararea
4.10 Inlocuirea lampii LED de sus
Scule speciale:
Surubelnijatapla Lamade 2.4 mm x 0.4 mm x 60 mm, in kitut [00341820]
Aparatul dumneavoastré este echipat cu o lampa LED care nu necessities intretinere.
Aceste lampi pot fi nlocuile numai de câtre departamentul de service pentruclienti saudecalcê tehnicieni autorizatl!
PERICOL
Pericol de electrocutare din cauza pieselor sub tensiune!
Pericol de moarte prin electrocutare en cazul unei reparati neocorespunzaboare
- Componentelele electrice trebuie reparate de câtre electricieni calificati.
- Dupa reparatie, este obligatorie efectuarea unei verificaré de siguranta conform cu VDE 0701 sau cu reglementarile nationale respective.
PERICOL
Pericol de electrocutare din cauza pieselor sub tensiune!
Deces prin electrocutare
- Deconecta† aparatele de la sursa de alimentare cu tensiune cu cel putin 60 de secunde finante de a fincepe reparatille.
ATENTIONARE
Marginea ascuţite!
Ranire prin taiere
Aparatul este deconectat de la sursa de energia electrica.
Usa este descisã
Fittingurile interioare din partea de sus sunt demontate.
4.10.1 Demontarea lampii LED
- Deplasati lampa LED spre stanga.
Conexiunea electrica a lampii LED este deconectata.
2.Decuplatc arligele lampii LED.
Repararea
- Demontaji lampa LED deplasand-o in fata.
Lampa LED este demontata.
