BRUGSANVISNING GS36NVWF0N SIEMENS

1.2 Forklaring af symboler 71

1.2.1 Fareniveauer 71
1.2.2 Faresymboler 71
1.2.3 Adverslernes opbynging 72
1.2.4 Generelle symboler 72

Sikkerhed 73

2.1 Generelle sikkerhedsanvisninger 73
2.1.1 Allehusholdningsapparater 73

Varktojer og hjaelpemidler. 74

Reparation 75

4.1 Udskiftning af dorpakning.. 75

4.1.1 Fjernelse af dorpakning 75
4.1.2 Montering af dorpakning 75

4.2 Udskiftning af dorhandtag 78

4.2.1 Fjernelse af dorhandtag 78
4.2.2 Montering af dorhandtag 78

4.3 Udskifting af easy open-handtag 79

4.3.1 Fjernelse af easy open-handtag 79
4.3.2 Montering af easy open-handtag 79

4.4 Udskiftning af overste dorhengsel 80

4.4.1 Fjernelse af dorhaengsel. 80
4.4.2 Montering af dorhengsel.. 82

4.5 Udskiftning af det overste dorhaengsel (dor med display) 83

4.5.1 Fjernelse af dorhaengsel.. 84
4.5.2 Montering af dorhaengsel 85

4.6 Udskiftning af nederste dorhaengsel 86

4.6.1 Udskiftnig af nederste dorhaengsel.. 86
4.6.2 Montering af nederste doraengsel.. 86

4.7 Udskiftning af hylde 87

4.7.1 Fjernelse af hylde 87
4.7.2 Montering af hylde 87

4.8 Udskifting af frostvarebeholder.. 88

4.8.1 Fjernelse af frostvarebeholder 88
4.8.2 Montering af frostvarebeholder 88

4.9 Udskiftning af ismaskine 89

4.9.1 Fjemelse af ismaskine 89
4.9.2 Montering af ismaskine 89

4.10 Udskiftnig af LED-lampe foroven.. 90

4.10.1 Fjemelse af LED-lampe 90
4.10.2 Montering af LED-lampe foroven 91

Om dette Dokument

1.1 Vigtig information

1.1.1 Formal

Disse reparationsanvisninger hijelper kunden til selv at kinne reparere apparater i henhold til den gaeldende lovigving om miljøvenligt design (fra 03/2021).

De indeholder information om, hvordan der udskiftes bestemte reservedele, herunder advarsler og risici.

Kontakt kundeservice i tilfälde af sporgsmål. Vi patager os kun ansvar for skader, hvis reparationsanvisningerne er fuldt korrekt.

1.2 Forklaring af symboler

1.2.1 Fareniveauuer

Adverselsniveauerne bestar af et symbol og et signalord. Signalordene indikerer faresns alvor.

Advarselsniveau Betydning
FARE	Manglende overholdelse af advarsels-meddelelsen vil medføre død eller alvorli-ge kvæstelser.
ADVARSEL	Manglende overholdelse af advarsels-meddelelsen kan medføre død eller alvorli-lege kvæstelser.
PAS Pål	Manglende overholdelse af advarsels-meddelelsen kan medføre mindfulness køe-stelser.
BEMAERKI	Manglende overholdelse af advarsels-meddelelsen kan medføre materiel be-skadigelse.

Tabel 1:Fareniveauer

1.2.2 Faresymboler

Faresymboler er symbolske visninger, der giver en indikation af faretypen.

Der anwendes følgende faresymboler i dette dokument:

Faresymbol Betydning
!	Generel adverselsmeddeelse
	Fare for elektrisk spænding
	Eksplosionsfare
	Fare for at skære sig

Om dette Dokument

Faresymbol Betydning
	Fare for klemning
	Fare pga. varme overflader
	Fare pga. kraftigt magnetfelt
	Fare pga. ikke-ioniserende stråling

Tabel 2: Faresymboler

1.2.3 Advarslernes opbygning

Advansler i dette dokument har et standardiseret udseende og en standardiseret op-byng.

FARE

Farens type og I

Mulige folger, hvis faren/advarslen ignoreres.

Fare for elektrisk stød pga. spændingsførende dele!

Dd ved elektrisk std

• Afbyrd apparatus fra stremforsyningen i mindfulness 60 sekund, for reparacioner pabegyndes.

1.2.4 Generelle symboler

Generelt symbol Betydning
i	Angivelse af et særlicht tip (tekst og/eller grafik)
j	Angivelse af et simpelt tip (kun tekst)
k	Angivelse af et link til en videotutorial
l	Angivelse af质地vendige værktæjer
o	Angivelse af krævede forudsætninger
f	Angivelse af en betingelse (hvis..., sä...)
-	Angivelse af et��at
[Start]Angivelse af en tast eller knap
[00123456] Angivelse af et materialenummer
Status Angivelse af en vist tekst/et vist vindue (i apparatusets display)

Tabel 3: Generelle symboler

Sikkerhed

2.1 Generelle sikkerhedsanvisninger

2.1.1 Alle hushholdningsapparater

Fare for elektrisk stod pga. spændingsførende dele!

• Feji l forbindelse med reparaton, der inverterer elektriske componenter, kan medfere elektrisk stad!
• Afbyd apparatet fra stromnettet i mindst 60 sekunder, ffor arbejdet pabegyndes.
  F after reparationen udfort en sikkerhedstest i henhold til VDE 0701 erler landespecifikke forskritter.

Fare for tilskadekomst pga. skarpe kanter!

Brug beskyttelseshandsker.

Brug kun originale reservedele.
Fare for beskadigelse auf elekrostatisk folsomme komponenter (elektronatiske afladninger)!
Berirke modulerne,herunder forbindelser og ledningsbaner.

Værktøjer og hjælpemidler

Betegnelse Detaljer Billeder
Beskyttesesklud [00342013]	60 cm x 50 cm	Inkjetikne Kevitek Onderlag Varekne kredite für Hockenleihe
Phillips-skruetraek-ker PH2
Torx-bil TX20 [00340865]	6.3 mm (1/4")
Kærvskruetraekker Blad 2,4 mm x 0,4 mm x 60 mm i sættet [00341820]		Ø

2021-03-11_9001631451 Copyright by BSH Hausgeräte GmbH Side 74 af 543

Reparation

4.1 Udskiftning af dorpakning

4.1.1 Fjernelse af dorpakning

1. Trak dorpakningen ud af rillen.

Dorpakningen er fjernet.

4.1.2 Montering af dorpakning

i	Tykkelsen af den nye dorpakning kan afvige en smule fra tykkelsen af den gamle dorpakning. Dette vil违法犯罪lukkemåden og den lang-sigte de fonction.
i	Hvis apparatet har justerbare hængsler erhængselbeslag, kan lukke-maden afterfølgende optimeres.
i	Små sidehuller i dorpakninger er Funktionelle (nødvendige til lufttilfo-relse). De er ikke produktionsfelj.

Reparation

1. Kontroller rilen til pakningen med hensyn til beskadigelse.

1. Hvis rilen til pakningen er beskadiget: - Kontakt kundeservice.

En smule deformation pa dorpakninger er normalt og pavirker违法犯罪. Det anbefales til at glatte dorpakninger, for den sætes i apparatet.

Opvardorpakningen med en hartrer erler varmt vand, og genform den manuelt.

1. Tryk pakningsens hjørner i rillen foroven og forneden.

Reparation

1. Tryk hele pakningen trinvist i rillen.

Dorpakningen er monteret.

4.2 Udskiftning af dorhandtag

Nodvendig voarktoj:

Torx-bit TX20 6,3 mm (1/4") [00340865]

Kaervskruetraekker Blad 10 mm x 1,6 mm x 200 mm

Preindstilling

Apparatet er afbrudt fra stromforsyningen.
Daren er aben.

4.2.1 Fjernelse af dorhandtag

1. Fjern de to skruehaelter (1).

2. Skru de to skruer ud (2).

3. Fjern dhrhandtaget (3).

Dorhandtaget er fjernet.

4.2.2 Montering af dorhandtag

Monteri omvendt rakkefolge.

Reparation

4.3 Udskiftning af easy open-handtag

Nodvendig voarktoj:

Phillips-skruetrakker PH2

Preindstilling:

Apparatet er albrudt fra stromforsyningen.
Doren er aben.

4.3.1 Fjernelse af easy open-handtag

1. Fjern easy open-handtagets afdækning (1).
2. Skru de to skruer ud (2).

Easy open-handtaget er fiernet.

4.3.2 Montering af easy open-handtag

Monté i omvendr rækkefolge.

Reparation

4.4 Udskifting af overste dorhaengsel

Nodvendig voarktoj:

Torx-bit TX20 6,3 mm (1/4") [00340865]

ADVARSEL

Tunge, store apparater!

Ryq-og muskelskader

Arbeje til fjernelse af apparatets dor bor kun udfores af uddanne de specialister.
Der skal vaere to personer om at flyte apparatet.
Brug kun egnet vaerktoj og udstyr.

PAS PAI

Skarpe kanter!

Sinitlaesioner

Brug beskyttelseshandsker.

ADVARSEL

Apparater pa skra kan glide!

Knoglebrud/klemskade

Beskadigelse af andre apparatdele ell kundens hjem, f.eks. gulvet.

Apparate er abrudt fra stromforsyningen.
Indvendigt tilbehør i apparalet er fjernet.

4.4.1 Fjernelse af dorhengsel

Reparation

1. Laeg apparatuset med bagsiden nedad.

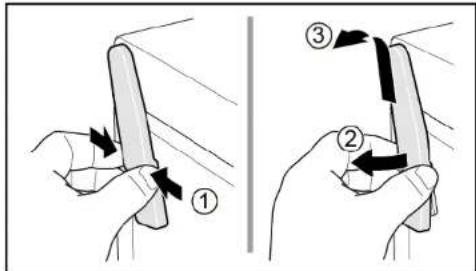

2.1. Tryk det overste haengsels afdakning pa begge sider (1).

1. Bevæg det øverste haengsels afdækning ud (2).
2. Fjern det overste haengsels afdaekning (3).

Reparation

3.1. Skru de to skruer ud (1).

Det overste dorhaengsel er fjemet.
4.4.2 Montering af dorhengsel
Monter i omvendt rakkefolge.

Reparation

4.5 Udskiftning af det overste dorhaengsel (dor med display)

Nodvendig voektoj:

Torx-bit TX20 6,3 mm (1/4") [00340865]

ADVARSEL

Tunge, store apparater!

Ryg-og muskelskader

Arbeje til fjernelse af apparatets dor bor kun ufores af uddanne de specialister.
Der skal vare to personer om at flytte apparatet.

Brug kun egnet vaerktj og udstyr.

PAS PA!

Skarpe kanter!

Snitlaesioner

Brug beskytteseshandsker.

ADVARSEL

Apparater pa skra kan glide!

Knoglebrud/klemskader

Beskadigelse af andre apparatdele ell kundens hjem, f.eks. gulvet.

Fare for elektrisk stød pga. spændingsforende dele!

rsfare pga.elektrisk std i tilfaelde af ukorrekt reparation
Elektriske dele skal repareres af kvalificerede elektrikere.
Fä after reparationen udførnt en sikkerhedstest i henhold til VDE
0701 ell er landespecifikke forskrifter

FARE

Fare for elektrisk stød pga. spændingsforende dele!

Dod ved elektrisk stod

Afbryd apparatus fra stromforsyninger i mindst 60 sekunder, før

reparationpabegyndes.

Preindstilling:

Apparatet er afbrudt fra strormforsyningen.
Indvendigt tilbehør i apparatet er fjernet.

Reparation

4.5.1 Fjernelse af dorhangsel

1. Læg apparatet med bagsiden nedad.

Reparation

2.1. Tryk det overste haengsels afdaekning pa begge sider (1).
2. Bevæg det øverste haengsels afdækning ud (2).
3. Fjern det overste haengsels afdaekning (3).

3.1.Fjern kabelboksens afdekning (1).
2. Fjern kabelbeskyttelsen (2).
3. Afbryd den elektriske tilstunning (3).
4. Skru de to skruer ud (4)
5. Fjern det overste haengsel (5).

Det overste dorhaengsel er fjernet.

4.5.2 Montering af dorhengsel

Monteri ovmendr raskkefolge.

Reparation

4.6 Udskiftning af nederste dorhaengsel

Nodvendig voarktoj:

Torx-bit TX20 6,3 mm (1/4") [00340865]

ADVARSEL

Tunge, store apparater!

Ryq-og muskelskader

Arbeje til fjernelse af apparatets dor ber kun udfores af uddanne de specialister.
Der skal vaere to personer om at flytte apparatet.

Brug kun egnet vaerktj og udstyr

PAS PAI

Skarpe kanter!

Sinitlaesioner

Brug beskyttelseshandsker.

ADVARSEL

Apparater pa skra kan glide!

Oglebrud/klemskade

Beskadigelse af andre apparatdele ellkundens hjem, f.eks. gulvet.

Apparate er abrudt fra stromforsyningen.
Indvendigt tilbehør i apparate ter fjernet.
Apparatet er lagt med bagsiden nedad.
Det overste haengsel er fiernet. 83

4.6.1 Udskiftning af nederste dorhaengsel

1. Fjern doren.

2.1. Skru skruen ud (1).

1. Drej det nederste haengsel ud (2).
2. Fjern det nederste haengsel (3).

Det nederste haengsel er fjernet.

4.6.2 Montering af nederste dorhengsel

Monteri omvendr rækkefolge.

Reparation

4.7 Udskiftning af hylde

4.7.1 Fjernelse af hylde

Traek hylden ud.

Hylden er fjernet.

4.7.2 Montering af hylde

Monté i omvendr rækkefolge.

Reparation

4.8 Udskifting af frostvarebeholder

Montéiomvendtrækkefolge.

Reparation

4.9 Udskifting af ismaskine

4.9.1 Fjernelse af ismaskine

1. Traek frysevarbeholderylden med ismaskinen ud (1).
2. Friggo krogene (2). 3. Fjern ismaskinen (3).

Ismaskinen er fjernet.

4.9.2 Montering af ismaskine

Monteri omvendr rakekefge.

Reparation

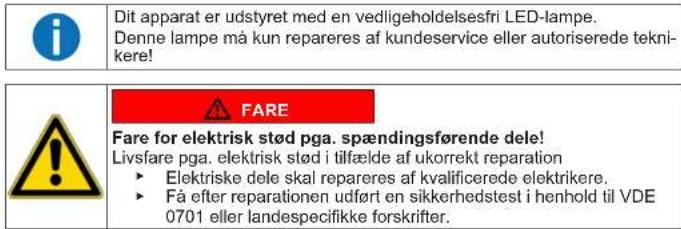

4.10 Udskifting at LED-lampe foroven

Nodvendig voarktoj:

Kaervskruetraekker Blad 2,4 mm x 0.4 mm x 60 mm i saettet [00341820]

Preindstilling:

Apparatet er albrudt fra stromforsyningen.
Doren eraben.
Indvendigt tilbehør foroven er fjernet.

4.10.1 Fjernelse af LED-lampe

1. Bevag LED-lampen mod venstre.

LED-lampens elektriske tilslutning er afbrudt.

1. Friger LED-lampens kroge.

Reparation

1. Fjern LED-lampen ved at bevaage den fremad.

LED-lampen er fjernet.

4.10.2 Montering af LED-lampe foroven

Monteriomvendtrakkefolge.

Om dette dokumentet. 342

Dorpakningen er demontert.

Dorpakningen er montert.

2021-03-11_9001631451 Copyright BSH Hausgeräte GmbH Side 348 av 543

Reparasjon

4.2 Utskifting av dorhandtak

Apparatet kobles fra stromforsyningen.
Doren er apen.

4.2.1 Demontering av dorhandtak

1. Fjem to skruhetter (1).
2. Skru ut to skruer (2).
   3.Demonter derhandtaket (3).

Darlndtaket er demonter.

Skade pa andre deler pa apparatet ellr i kundens hjem, feks. gulv.

Skade pa andre deler pa apparatet ell er i kundens hjem, f.eks. gulv.

Skade pa andre deler pa apparatet ellkundens hjem, feks. gulv.

Ismaskinen er demontert.

4.9.2 Montering av ismaskin

Monteres i motsattrekkefolge.

Reparasjon

Apparatet har en vedlikeholdsfri LED-lampe.

Disse lampene skal kun repareres av kundeservice aller autoriserte teknikere!

FARE

Dörpackningen har tagits bort.

4.1.2 Montera dörrpackning

Dörhandtaget har tagits bort.

4.2.2 Montera dörrhandtag

Dorrens ovre gangjarn har tagits bort.

Det nedre gängjarnet har tagits bort.

Hyllan har tagits bort.

4.7.2 Montera hylla

Ismaskinen har tagits bort.

4.9.2 Montera ismaskin

LED-lampan har tagits bort.

4.10.2 Montera oversta LED-lampan
