Termék típusa	Fagyasztó
Márka	Siemens
Modell	GS36NVWF0N
Méretek (M x Szé x Mé)	Körülbelül 185 x 60 x 65 cm
Nettó tömeg	Körülbelül 75 kg
Tápellátás	220-240 V ~ 50 Hz
Éghajlati osztály	SN-T (környezeti hőmérséklet 10 °C és 43 °C között)
Energiaosztály	E (az EU 2019/2016 rendelete szerint)
Éves energiafogyasztás	Körülbelül 250 kWh
Fagyasztási kapacitás	Körülbelül 20 kg/24 óra
Üzemidő áramkimaradás esetén	Körülbelül 24 óra
Fiókok száma	6 fiók
Belső világítás	Kivehető LED
Jégkészítés	Beépített jégkészítő gép (kivehető)
Gyorsfagyasztási funkció	Igen (szuperfagyasztás)
Nyitott ajtó hangjelzés	Igen
Állítható lábak	Igen
Ajtó nyithatóságának iránya	Igen (felhasználó által módosítható)
Ajtótömítés	Felhasználó által cserélhető
Ajtófogantyú	Felhasználó által cserélhető
Zsanérok	Felhasználó által cserélhető
Pótalkatrészek elérhetők	Tömítések, fogantyúk, zsanérok, polcok, tartályok, LED világítás, jégkészítő gép
Javítási útmutató	A kézikönyv tartalmazza

Gyakran ismételt kérdések - GS36NVWF0N SIEMENS

Hogyan kell kiolvasztani a Siemens GS36NVWF0N fagyasztót?

A kiolvasztáshoz húzza ki a készüléket, vegye ki az összes élelmiszert, és hagyja nyitva az ajtót. Használjon edényeket a kiolvasztóvíz összegyűjtéséhez. Soha ne kaparja le a jeget éles tárgyakkal.

Mi a teendő, ha a riasztásjelző lámpa kigyullad?

A riasztásjelző túl magas hőmérsékletet jelezhet. Ellenőrizze, hogy az ajtó jól zárva van-e, és hogy a készülék nincs-e gyorsfagyasztási üzemmódban. Ha a probléma továbbra is fennáll, vegye fel a kapcsolatot az ügyfélszolgálattal.

Hogyan kell kicserélni az ajtótömítést?

Nyissa ki az ajtót, távolítsa el a régi tömítést a hornyból kihúzva. Szerelje fel az új tömítést a sarkoktól kezdve, majd fokozatosan nyomja be a horonyba. A javítási útmutató teljes részleteket tartalmaz.

Megjavíthatom magam a LED világítást?

Igen, a felső LED világítás a felhasználó által cserélhető. Húzza ki a készüléket, távolítsa el a felső belső berendezéseket, mozgassa a LED modult balra a csatlakozás megszakításához, majd oldja ki a horgokat és vegye ki a modult.

Hogyan kell kicserélni a jégkészítő gépet?

Húzza ki teljesen a jégkészítő gépet tartalmazó fagyasztott élelmiszer tároló fiókot. Akassza ki a gép horgait, majd vegye ki. A felszereléshez kövesse a fordított sorrendet.

Hol találom a pótalkatrészeket?

Az eredeti pótalkatrészek (tömítések, fogantyúk, zsanérok, polcok, tartályok, LED világítás, jégkészítő gép) a Siemens ügyfélszolgálatánál vagy hivatalos viszonteladóknál kaphatók.

Lehetséges-e megváltoztatni az ajtó nyitási irányát?

Igen, az ajtó megfordítható. A javítási útmutató leírja a fogantyú, a zsanérok és az ütközőlemez teljes szétszerelési és összeszerelési eljárását. Szükség esetén hívjon szakembert.

Mi a teendő, ha a fagyasztó nem hűt tovább?

Először ellenőrizze az áramellátást és a hőmérséklet-beállítást. Ha a probléma továbbra is fennáll, a kompresszor vagy a hűtőrendszer hibás lehet. Ebben az esetben vegye fel a kapcsolatot az ügyfélszolgálattal.

Hogyan kell tisztítani a fagyasztót?

Húzza ki a készüléket, vegye ki az összes élelmiszert és a kivehető tartozékokat. Tisztítsa meg a belső teret egy puha ronggyal és langyos szappanos vízzel. Öblítse le és szárítsa meg alaposan. Soha ne használjon gőztisztítót.

Mi a maximális fagyasztási kapacitás?

A fagyasztó 24 óra alatt körülbelül 20 kg friss élelmiszer lefagyasztására képes. Kapcsolja be a gyorsfagyasztási funkciót (szuperfagyasztás) 24 órával azelőtt, hogy nagy mennyiségeket adna hozzá.

HASZNÁLATI ÚTMUTATÓ GS36NVWF0N SIEMENS

4.1.2 A fiókok összeszerelése

Javítási útmutató - Fagyasztószekrény

1 A dokumentummal kapcsolatos információk 252

1.1 Fontos tudnivalók 252

1.1.1 Cél 252

1.2 Szimbólummagyarázat 252

1.2.1 Veszélyességi szintek 252 1.2.2 Veszélyt jelző szimbólumok 252 1.2.3 A figyelmeztetések felépítése 253 1.2.4 Általános szimbólumok 253

Biztonság 254

2.1 Általános biztonsági utasítások 254

2.1.1 Összes háztartási készülék 254

Szerszámok és segédanyagok 255

Javítás 256

4.2 A fogantyú cseréje 259

4.2.1 A fogantyú eltávolítása 259 4.2.2 A fogantyú felszerelése 259

4.3 Az easy opening handle fogantyú cseréje 260

4.3.1 Az easy opening handle fogantyú eltávolítása 260 4.3.2 Az easy opening handle fogantyú felszerelése 260

4.4 A felső ajtózsanér cseréje 261

4.4.1 Az ajtózsanér eltávolítása 261 4.4.2 Az ajtózsanér felszerelése 263

4.5 A felső ajtózsanér cseréje (kijelzős ajtó) 264

4.5.1 Az ajtózsanér eltávolítása 265 4.5.2 Az ajtózsanér felszerelése 266

4.6 Az alsó ajtózsanér cseréje 267

4.6.1 Az alsó ajtózsanér cseréje 267 4.6.2 Az alsó ajtózsanér felhelyezése 268

4.7 A polc cseréje 269

4.7.1 A polc eltávolítása 269 4.7.2 A polc beszerelése 269

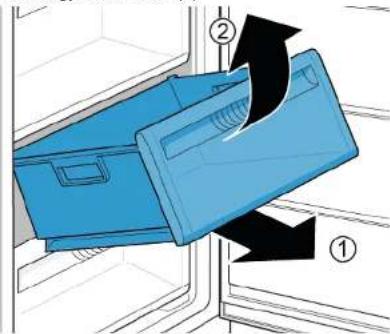

4.8 Fagyasztódoboz cseréje 270

4.8.1 Fagyasztódoboz eltávolítása 270 4.8.2 A fagyasztódoboz behelyezése 270

4.9 A jégkészítő cseréje 271

4.9.1 A jégkészítő eltávolítása 271 4.9.2 A jégkészítő beszerelése 271

4.10 Felső LED-világítás cseréje 272

4.10.1 LED-világítás eltávolítása 272 4.10.2 A felső LED-világítás beszerelése 273

A dokumentummal kapcsolatos információk

1.1 Fontos tudnivalók

1.1.1 Cél

Ezek a javítási tanácsok támogatják a fogyasztói készülékek otthoni megjavításában a környezettudatos tervezésről szóló rendeletnek (2021 márciusától alkalmazandó) megfelelően.

Információt tartalmaznak bizonyos pótalkatrészek cseréjével kapcsolatban, ideértve a figyelmeztetéseket és kockázatokat is.

Ha kérdése van, vegye fel a kapcsolatot a vevőszolgálattal. A károkért kizárólag akkor vállalunk felelősséget, ha a javítási tanácsokat pontosan betartották.

1.2 Szimbólummagyarázat

1.2.1 Veszélyességi szintek

A veszélyességi szintek egy szimbólumból és egy figyelmeztető mondatból állnak. A figyelmeztető mondat utal a veszély súlyosságára.

Veszélyességi szint Jelentés
VESZÉLY	A figyelmezető üzenet figyelmen kívül hagyása halál vagy súlyos sérülseket okoz.
FIGYELMEZTETÉS	A figyelmezető üzenet figyelmen kívül hagyása halál vagy súlyos sérülseket okozhat.
VIGYÁZAT	A figyelmezető üzenet figyelmen kívül hagyása kisebb sérülseket okozhat.
FIGYELEM!	A figyelmezető üzenet figyelmen kívül hagyása anyagi károkat okozhat.

Táblázat 1: Veszélyességi szintek

1.2.2 Veszélyt jelző szimbólumok

A veszélyt jelző szimbólumok a veszélyt ábrázoló szimbolikus ábrázolások.

A jelen dokumentumban az alábbi veszélyt jelző szimbólumok használatosak:

Veszélyt jelző szimbólum Jelentés
!	Általános figyelmeztető üzenet
	Elektromos feszültseg veszélye
	Robbanásveszély
	Vágásveszély
	Zúzódásveszély

A dokumentummal kapcsolatos információk

Veszélyt jelző szimbóllum Jelentés
	Forró felületek miatt fennálló veszély
	Erös magneses mező miatt fennálló ve-szély
	Nem ionizáló sugárzás veszélye

Táblázat 2: Veszélyt jelző szimbólumok

1.2.3 A figyelmeztetések felépítése

A jelen dokumentumban lévő figyelmeztetések szabványosított megjelenésűek és felépítésűek.


A VESZÉLY A veszely típusa és forrósal A veszely / figyelmeztetés figyelmen kívül hagyásának lehetséges kõvet- kezményei. A veszely megelözsésérszolgálo intézkedesek és tiltások.

Az alábbi példa egy olyan figyelmeztetést mutat be, amely az áram alatt lévő alkatrészek okozta áramütésre figyelmeztet. Megemlíti a veszély elkerülésére szolgáló intézkedést.


A VESZÉLY Aramütes veszélye áram alatt lévő alkatrészek miatt! Halálos áramütes A javitás megkezdés elött legalább 60 másodperccel valassza le a készülékeket az elektromos halózatról.

1.2.4 Általános szimbólumok

A jelen dokumentumban az alábbi általános szimbólumok használatosak:

Alt. szimbólum Jelentés
1	Különleges tanács (szöveg ésvagy grafi-ka)

Ált. szimbólum Jelentés
1	Egyszerǔ tanács (csak szöveg)
▶	Videós oktatóanyagra mutató hivatkozás
◎	A szükséges eszközök
✓	A szükséges feltetelek
¶	Feltétel (ha..., akkor...)
●	Eredmény
[Inditás]Billentyű vagy gomb
[00123456] Anyagszám azonosítója
Állapot Megjelenitétt szöveg / ablak (a készülék kijelzőjén)

Táblázat 3: Általános szimbólumok

Biztonság

2.1 Általános biztonsági utasítások

2.1.1 Összes háztartási készülék

Áramütés veszélye áram alatt lévő alkatrészek miatt!

Az elektromos alkatrészek hibás javítása áramütéshez vezethet! A javítás megkezdése előtt legalább 60 másodperccel válassza le a készülékeket az elektromos hálózatról. A javítás után végezzen a VDE 0701-nek vagy az országspecifikus szabályozásoknak megfelelő vizsgálatot.

Éles peremek miatt fennálló sérülésveszély!

Viseljen védőkesztyűt.

Zúzódásveszély a javítás, karbantartás, hibaelhárítás és szervizelés során a nehéz és mozgó alkatrészek miatt

Viseljen védőcipőt. Biztosítsa leesés ellen a nehéz alkatrészeket. Ne dugja be a testrészeit a mozgó alkatrészek közé.

Sérülhet a készülék biztonsága / működése!

Elektrosztatikusan érzékeny alkatrészek (ESD-k) károsodásának veszélye!

Kizárólag eredeti pótalkatrészeket használjon. Ne érintse meg a modulokat, ideértve a csatlakozásokat és a vezetékeket.

Szerszámok és segédanyagok

Kijelolés Részletek	Képek
Védörongy [00342013]	60 cm x 50 cm	###
PH2 csillagcsavar- húzó
TX20 Torx bilhegy [00340865]	6,3 mm (1/4")
Laposfejü csavar- húzó	Hegy 2,4 mm x 0,4 mm x 60 mm, a készletben [00341820]

Követelmény: Az ajtó nyitva van

4.1.1 A gumitömítés eltávolítása

1. Vegye ki a gumitömítést a barázdából a jobb és a bal sarokban.

1. Húzza ki a gumitömítést a barázdából.

Eltávolította a gumitömítést.

4.1.2 A gumitömítés beszerelése

	Az uy gomitōimits vastagsága enyhén elterhet a régi gomitōimits vas-tagāgától. Ez nem befolyasolja az ajócsukás MODját ès hosszú tátu mücködéset.
	Ha a készüléköben beallithato zsanérok vagy zsanérrögztísep sk vannak, utolag optimalizálhatja a becsukás MODját.
	A gomitōimitsben lévő apró, oldásó lyukak FUNCIONÁlisak (a szellözs-hez szükségesek). Ezek nem gyárási hibák.

Javítás

1. Ellenőrizze a barázdát sérülések szempontjából.

1. Ha a gumitömítés barázdája sérült: - Vegye fel a kapcsolatot az ügyfélszolgálattal.
2. A gumitömítés enyhe deformálódása normális, és nem befolyásolja a működését. Javasolt a gumitömítés kiegyenesítése a készülékbe történő behelyezés előtt.

Hajszárítóval vagy forró vízzel melegítse fel a gumitömítést, és kézzel formázza újra.

Beszereli a gumitömítést.

4.2 A fogantyú cseréje

Különleges eszközök

TX20 Torx bithegy 6,3 mm (1/4") [00340865]

Laposfejű csavarhúzó Hegy 10 mm x 1,6 mm x 200 mm

Követelmény:

A készüléket leválasztotta az áramellátásról. Az ajtó nyitva van

4.2.1 A fogantyú eltávolítása

1. Távolítsa el a két csavarfedelet (1).
2. Csavarja ki a két csavart (2).
3. Távolítsa el a fogantyút (3).

Eltávolította a fogantyút.

4.2.2 A fogantyú felszerelése

Az elhelyezést fordított sorrendben végezze.

Javítás

4.3 Az easy opening handle fogantyú cseréje

Különleges eszközök

PH2 csillagcsavarhúzó. Követelmény: A készüléket leválasztotta az áramellátásról. Az ajtó nyitva van.

4.3.1 Az easy opening handle fogantyú eltávolítása

1. Távolítsa el az easy opening handle fogantyú fedelét (1).
2. Csavarja ki a két csavart (2).

Eltávolította az easy opening handle fogantyút.

4.3.2 Az easy opening handle fogantyú felszerelése

Az elhelyezést fordított sorrendben végezze.

Javítás

4.4 A felső ajtózsanér cseréje

Különleges eszközök

TX20 Torx bithegy 6,3 mm (1/4") [00340865]

FIGYELMEZTETÉS

Nehéz, nagy készülékek!

Hát- és izomsérülések

A készülék ajtajának eltávolítását kizárólag szakemberrel végeztesse. A készülék elmozdításához két emberre van szükség. Kizárólag megfelelő eszközöket és berendezéseket használjon.

VIGYÁZAT

Éles szélek!

Vágási sérülések

Viseljen védőkesztyűt.

FIGYELMEZTETÉS

Megdöntött készülékek elcsúszása!

Csonttörés / zúzódási sérülések

Biztosítsa a készülékeket elcsúszás ellen.

VIGYÁZAT

Leeső alkatrészek veszélye a kioldott csavarok miatt!

Esett alkatrészek miatti sérülés.

Biztosítsa az alkatrészt leesés ellen.

FIGYELEM!

Leeső alkatrészek veszélye a kioldott csavarok miatt!

A készülék többi részének vagy az ügyfél lakásának (pl. padló) károsodása.

Biztosítsa az alkatrészt leesés ellen.

Követelmény:

A készüléket leválasztotta az áramellátásról. Eltávolította a készülék belső szerelvényeit.

A készüléket leválasztotta az áramellátásról. Eltávolította a készülék belső szerelvényeit.

Javítás

Fordítsa a készüléket a hátára.

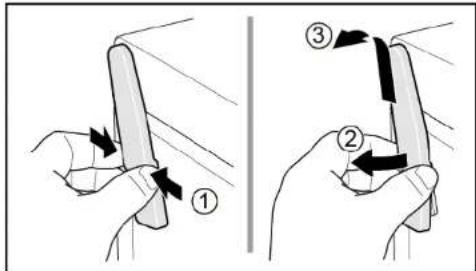

1. 2.1. Nyomja meg mindkét oldalon a felső zsanér burkolatát (1).

Húzza le a felső zsanér burkolatát.

1. Távolítsa el a felső zsanér burkolatát (3).
2. Javítás

Javítás

3.1.Csavarja ki a két csavart (1).

1. Távolítsa el a felső zsanért (2).

Előzőleg eltávolította az ajtó felső zsanérját. 4.4.2 Az ajtózsanér felszerelése Az elhelyezést fordított sorrendben végezze.

Javítás

4.5 A felső ajtózsanér cseréje (kijelzős ajtó)

Különleges eszközök

TX20 Torx bithegy 6,3 mm (1/4") [00340865]

FIGYELMEZTETÉS

Nehéz, nagy készülékek!

Hát- és izomsérülések

A készülék ajtajának eltávolítását kizárólag szakemberrel végeztesse. A készülék elmozdításához két emberre van szükség. Kizárólag megfelelő eszközöket és berendezéseket használjon.

VIGYÁZAT

Éles szélek!

Vágási sérülések

Viseljen védőkesztyűt.

FIGYELMEZTETÉS

Megdöntött készülékek elcsúszása!

Csonttörés / zúzódási sérülések

Biztosítsa a készülékeket elcsúszás ellen.

VIGYÁZAT

Leeső alkatrészek veszélye a kioldott csavarok miatt! Leeső alkatrészek miatti sérülés. Biztosítsa az alkatrészt leesés ellen.

FIGYELEM!

Leeső alkatrészek veszélye a kioldott csavarok miatt!

A készülék többi részeinek vagy az ügyfél lakásának (pl. padló) károsodása.

Biztosítsa az alkatrészt leesés ellen.

VESZÉLY

Áramütés veszélye áram alatt lévő alkatrészek miatt!

Áramütés veszélye áram alatt lévő alkatrészek miatt!

Életveszély a nem megfelelő javítás okozta áramütés miatt.

Az elektromos alkatrészek javítását kizárólag képzett elektromos szerelő végezheti. A javítás után végeztessen a VDE 0701-nek vagy az országspecifikus szabályozásoknak megfelelő vizsgálatot.

VESZÉLY

Áramütés veszélye áram alatt lévő alkatrészek miatt!

Halálos áramütés

A javítás megkezdése előtt legalább 60 másodperccel válassza le

a készülékeket az elektromos hálózatról.

Követelmény:

A készüléket leválasztotta az áramellátásról. Eltávolította a készülék belső szerelvényeit.

Javítás

4.5.1 Az ajtózsanér eltávolítása

1. Fordítsa a készüléket a hátára.

2.1. Nyomja meg mindkét oldalon a felső zsanér burkolatát (1).

1. Húzza el a felső zsanér burkolatát (2).
2. Távolítsa el a felső zsanér burkolatát (3).

3.1. Távolítsa el a kábeldoboz fedelét (1).

1. Távolítsa el a kábelburkolatot (2).
2. Valassza le az elektromos csatlakozást (3).
3. Csavarja ki a két csavart (4).
4. Távolítsa el a felső zsanért (5).

Eltávolította az ajtó felső zsanérját.

4.5.2 Az ajtózsanér felszerelése

Az elhelyezést fordított sorrendben végezze.

Javítás

4.6 Az alsó ajtózsanér cseréje

Különleges eszközök

TX20 Torx bithegy 6,3 mm (1/4") [00340865]

FIGYELMEZTETÉS

Nehéz, nagy készülékek!

Hát- és izomsérülések

A készülék ajtajának eltávolítását kizárólag szakemberrel végeztesse. A készülék elmozdításához két emberre van szükség. Kizárólag megfelelő eszközöket és berendezéseket használjon.

VIGYÁZAT

Éles szelek!

Vágási sérülések

Viseljen védőkesztyűt.

FIGYELMEZTETÉS

Megdöntött készülékek elcsúszása!

Csonttörés / zúzódási sérülések

Biztosítsa a készülékeket elcsúszás ellen.

VIGYÁZAT

Leeső alkatrészek veszélye a kioldott csavarok miatt!

eső alkatrészek miatti sérülés.

Biztosítsa az alkatrészt leesés ellen.

FIGYELEM!

Leeső alkatrészek veszélye a kioldott csavarok miatt!

A készülék többi részeinek vagy az ügyfél lakásának (pl. padló) károsodása.

dása.

Biztosítsa az alkatrészt leesés ellen.

Követelmény:

A készüléket leválasztotta az áramellátásról. Eltávolította a készülék belső szerelvényeit. A készüléket a hátára fordította.

Eltávolította a felső zsanért. → 264

4.6.1 Az alsó ajtózsanér cseréje

1. Vegye le az ajtót.

2.1. Csavarja ki a csavart (1).

1. Fordítsa ki az alsó zsanért (2).
2. Távolítsa el az alsó zsanért (3).

Eltávolította az alsó zsanért.

Javítás

4.6.2 Az alsó ajtózsanér felhelyezése. Az elhelyezést fordított sorrendben végezze.

Javítás

4.7 A polc cseréje

Követelmény: Az ajtó nyitva van

4.7.1 A polc eltávolítása

Húzza ki a polcot.

Eltávolította a polcot.

4.7.2 A polc beszerelése

Az elhelyezést fordított sorrendben végezze.

Javítás

4.8 Fagyasztódoboz cseréje

Követelmény:

Az ajtó nyitva van

4.8.1 Fagyasztódoboz eltávolítása

1. Húzza ki teljesen a fagyasztódobozt (1).
2. Távolítsa el a fagyasztódobozt (2).

Eltávolította a fagyasztódobozt.

4.8.2 A fagyasztódoboz behelyezése

Az elhelyezést fordított sorrendben végezze.

Javítás

4.9 A jégkésztő cseréje

Követelmény:

Az ajtó nyitva van

4.9.1 A jégkésztő eltávolítása

1. Húzza ki a fagyasztódobozt a jégkésztővel (1).
2. Oldja ki a horgokat (2).
3. Távolítsa el a jégkésztőt (3).

Eltávolította a jégkésztőt.

4.9.2 A jégkésztő beszerelése

Az elhelyezést fordított sorrendben végezze.

Javítás

4.10 Felső LED-világítás cseréje

Különleges eszközök

Laposfejű csavarhúzó Hegy 2,4 mm x 0,4 mm x 60 mm, a készletben [00341820]

A készülék karbantartásmentes LED-világítással rendelkezik. A világítást kizárólag az ügyfélszolgálat vagy szakképzett technikusok javíthatják meg!

VESZÉLY

Áramütés veszélye áram alatt lévő alkatrészek miatt!

Életveszély a nem megfelelő javítás okozta áramütés miatt. Az elektromos alkatrészek javítását kizárólag képzett elektromos szerelő végezheti. A javítás után végeztessen a VDE 0701-nek vagy az országspecifikus szabályozásoknak megfelelő vizsgálatot.

VESZÉLY

Áramütés veszélye áram alatt lévő alkatrészek miatt! Halálos áramütés. A javítás megkezdése előtt legalább 60 másodperccel válassza le a készülékeket az elektromos hálózatról.

VIGYÁZAT

Éles szélek! Vágási sérülések. Viseljen védőkesztyűt.

Követelmény:

A készüléket leválasztotta az áramellátásról. Az ajtó nyitva van. Eltávolította a készülék felső szerelvényeit.

4.10.1 LED-világítás eltávolítása

1. Vigye a LED-világítást a bal oldalra.

Leválasztotta a LED-világítás elektromos csatlakozását.

1. Oldja ki a LED-világításhoz kapcsoló horgokat.

Javítás

3. Emelje el a készüléktől a LED-világítást.

• Eltávolította a LED-világítást.

4.10.2 A felső LED-világítás beszerelése Az elhelyezést fordított sorrendben végezze.

4.4.2 A dvíerok zavesu montázsa

4.5.2 A dvíerok zavesu montázsa
