INSTRUKCJA OBSŁUGI GS36NVWF0N SIEMENS

4.7 Wymiana półek

4.7.1 Wyjmowanie półki

Wyciągnij półkę.

Półka wyjęta.

4.7.2 Wkładanie półki

Załóż w odwrotnej kolejności.

Naprawa

Wskazówki naprawy - Zamrażarka

1 Informacje dotyczące dokumentu 364

1.1 Ważne informacje 364

1.1.1 Cel dokumentu 364 1.2 Objaśnienie symboli ostrzegawczych 364 1.2.1 Oznaczenia poziomów niebezpieczeństwa 364 1.2.2 Symbole ostrzegawcze 364 1.2.3 Budowa ostrzeżeń 365 1.2.4 Ogólne symbole 365

Bezpieczeństwo 366

2.1 Ogólne informacje dotyczące bezpieczeństwa 366 2.1.1 Wszystkie sprzęty gospodarstwa domowego 366

Narzędzia i pomoce techniczne 367

368

4.1 Wymiana uszczelki drzwiczek 368

4.1.1 Demontaż uszczelki drzwiczek 368 4.1.2 Montaż uszczelki drzwiczek 368

4.2 Wymiana uchwytu drzwiczek 371

4.2.1 Demontaż uchwytu drzwiczek 371 4.2.2 Montaż uchwytu drzwiczek 371

4.3 Wymiana uchwytu Easy Opening Handle 372

4.3.1 Demontaż uchwytu Easy Opening Handle 372 4.3.2 Montaż uchwytu Easy Opening Handle 372

4.4 Wymiana górnego zawiasu drzwiczek 373

4.4.1 Demontaż zawiasu drzwiczek 373 4.4.2 Montaż zawiasu drzwiczek 375

4.5 Wymiana górnego zawiasu drzwiczek (drzwiczki z wyświetlaczem) 376

4.5.1 Demontaż zawiasu drzwiczek 377 4.5.2 Montaż zawiasu drzwiczek 378

4.6 Wymiana dolnego zawiasu drzwiczek 379

4.6.1 Wymiana dolnego zawiasu drzwiczek 379 4.6.2 Montaż dolnego zawiasu drzwiczek 380

4.7 Wymiana półki 381

4.8 Wymiana pojemnika na mrożoną żywność 382

4.8.1 Demontaż pojemnika na mrożoną żywność 382 4.8.2 Montaż pojemnika na mrożoną żywność 382

4.9 Wymiana kostkarki do lodu 383

4.9.1 Demontaż kostkarki do lodu 383 4.9.2 Montaż kostkarki do lodu 383

4.10 Wymiana górnego oświetlenia LED 384

4.10.1 Demontaż oświetlenia LED 384 4.10.2 Montaż górnego oświetlenia LED 385

Informacja dotycząca tego dokumentu

1.1 Ważne informacje

1.1.1 Cel dokumentu

Niniejsze wskazówki naprawcze mają na celu zapewnienie użytkownikom pomocy w samodzielnej naprawie posiadanych urządzeń w sposób zgodny z obowiązującymi przepisami w sprawie ekoprojektu (stan na 03/2021).

Zawierają one informacje na temat wymiany określonych części zamiennych oraz ostrzeżenia i informacje o zagrożeniach.

W razie pytań należy się skontaktować z naszym działem serwisowym. Odpowiedzialność za szkody ponosimy tylko pod warunkiem prawidłowego stosowania się do wskazówek naprawczych.

1.2 Objaśnienie symboli ostrzegawczych

1.2.1 Oznaczenia poziomów niebezpieczeństwa

Poziom ryzyka jest określany przy pomocy symbolu oraz wyrazu. Wyraz określa poziom ryzyka.

Symbol Znaczenia
NIEBEZPIECZENSTWO	Bezpośrednio zagrażajace niebezpiecznych, któ przy niedachowaniu od-powiednic'hŚrodków ostrоźnosci moze doprowadzić do smierci lub powaźnych obrażć.
OSTRZEJEZNIEWIE	Prawdopodobieznstwo wystapienia niebezpiecznychsta, któ przy niedachowaniu odpowiednic'hŚrodków ostrоźnosci moze doprowadzić do smierci lub powaźnych obrażć.
WA[ZNE]	Prawdopodobieznstwo wystapienia niebezpiecznychsta, któ przy niedachowaniu odpowiednic'hŚrodków ostrоźnosci moze doprowadzić do powstania lekkich obrażć.
UWAGA!	Ostrzeżenie dot. moźliwość powstania szkody materialnej.

Tabela 1: Oznaczenia poziomów niebezpieczeństwa

1.2.2 Symbole ostrzegawcze

Symbole ostrzegawcze reprezentują graficznie źródło potencjalnego ryzyka. W poniższym dokumencie użyto następujących symboli:

Symbole ostrzejagwće Znaczenia
!	Ogólne ostrzejenia
	Niebezpiecznychwo od napięcia elektrycz- nego
	Rzyzyk wybuchu

Informacja dotycząca Dokumentu

Symbole ostrzejagwće Znaczenia
	Rzyzyko obrażć (rozȩćć)
	Rzyzyko zmieźędźenia
	Rzyzyko oparzenia
	Silne pole magnetyczne
	Promieniowanie nie-jonizujiangce

Tabela 2: Symbole ostrzegawcze

1.2.3 Budowa ostrzeżeń

Ostrzeżenia podane w dokumencie mają standardową budowę.

NIEBEZPIECZEŃSTWO

Typ i źródło ryzyka!!

Konsekwencje zignorowania.

Środki ochronne.

Kolejne ostrzeżenia wskazują, jak uniknąć możliwości porażenia prądem. Wskazano czynności, które mają za zadanie ograniczenie ryzyka.

NIEBEZPIECZEŃSTWO

Ryzyko porażenia prądem, ze względu na elementy będące pod napięciem!

Zagrożenie życia poprzez porażenie prądem

Odlączyć urządzenie od zasilania sieciowego na 60 sekund przed

Odlaczyc urzadzenie od zasilania sieciowego na 60 sekund.

rozpoczęciem naprawy

1.2.4 Ogólne symbole

Poniższe symbole są używane w dokumentacji:

Symbol Znaczenia
i	Identifikacja speczjalnej wskazówki (tekst lub grafika)
1	Identifikacja prostej wskazówki (tylko tekst)
	Identifikacja linku do pliku video
	Identifikacja narȩźdi
	Identifikacja wstepnych warunkowy
if	Identifikacja warunku (jeźeli)
	Identifikacja rezultatu
Start|Identifikacja przycisku
[00123456] Identifikacja numeru materiały
Status Identifikacja wyświetylanego tekstu / munikatu (na wyświetylaczu)	ko-munikatu (na wyświetylaczu)

Tabela 3: Ogólne symbole

Bezpieczeństwo

2.1 Ogólne informacje dotyczące bezpieczeństwa

2.1.1 Wszystkie sprzęty gospodarstwa domowego

Ryzyko porażenia prądem elektrycznym wskutek kontaktu z elementami znajdującymi się pod napięciem!

Błędna naprawa części elektrycznych może spowodować porażenie prądem elektrycznym! Co najmniej 60 sekund przed przystąpieniem do pracy odłączyć urządzenie od sieci elektrycznej. - Po naprawie należy przeprowadzić test bezpieczeństwa zgodnie z przepisami nowej VDE 0701 (Niemcy) lub odpowiednimi przepisami obowiązującymi w kraju użytkowania.

Ryzyko zranienia o ostre krawędzie!

Używać rękawic ochronnych.

Ryzyko zmiażdżenia podczas naprawy, obsługi lub diagnozy, ze względu na ciężkie i ruchome elementy

Stosować obuwie ochronne. Zabezpieczyć ciężkie elementy przed upadkiem. - Nie dotykać ruchomych elementów podczas pracy urządzenia.

Zagrożenie dla bezpiecznego użytkowania i działania urządzenia!

Używać tylko oryginalnych części zamiennych. Ryzyko uszkodzenia komponentów wrażliwych na wyładowania elektrostatyczne (ESD)! - Nie dotykać modułów, włączając w to złącza i ścieżki przewodzące.

Narzędzia i pomoce techniczne

Przeznaczenia Detale Zdjęcía
Tkanina ochronna [00342013]	60 cm x 50 cm	Warczachycki wędowcy Vorotowski zemianów sp Hockenwalde
Wkȩtek krzywoy PH2
Torx Bit TX20 [00340865]	6,3 mm (1/4")	Śrubokręt z koń- cówna plaska
	Końciewka 2,4 mm x 0,4 mm x 60 mm, w zestawie [00341820]

4.1 Wymiana uszczelki drzwiczek

Warunek: Drzwiczki są otwarte.

4.1.1 Demontaż uszczelki drzwiczek

1. Poluzować uszczelkę drzwiczek w rowku w prawym i lewym narożniku.

1. Wyciągnąć uszczelkę drzwiczek z rowka.

Uszczelka drzwiczek została zdemontowana.

4.1.2 Montaż uszczelki drzwiczek

1	Grubość nowej uzyszczelki drzwiczek要去ie sie nocie现阶段 od grubość starej uzyszczelki drzwiczek. Nie ma to wptywu na jakość zamykania drzwiczek i dzielanie urzadzenia.
2	Jeźeli urzadzenia posiada regulowane zawiasią lub elementy mocułącze zawIASOW, można przy ich uzyciu regulowa sposob zamykania drzwiczek.
3	Male boczone otwory w uzyszczelce drzwiczek są elementami funkcyjnych (zapewniaja wentyłącje). Nie stanowania one wad produktyjnych.

Naprawy

1. Skontrolować rowek uszczelki pod kątem uszkodzeń.

1. Jeżeli rowek uszczelki jest uszkodzony.
2. Skontaktować się z serwisem
3. Lekka deformacja uszczelki drzwiczek jest normalna i nie wpływa na

Lekka deformacja uszczelki drzwiczek jest normalna i nie wpływa na

jej funkcję. Zaleca się wyprostowanie uszczelki drzwiczek przed jej zamontowaniem w urządzeniu.

Ogrzać uszczelkę drzwiczek suszarką do włosów lub nadać jej zadany kształt ręcznie.

kami.

1. Wcisnąć narożniki uszczelki do rowka u dołu i u góry.

Naprawy

1. Krok po kroku wcisnąć uszczelkę do rowka na całym obwodzie.

Uszczelka drzwiczek została zamontowana.

4.2 Wymiana uchwytu drzwiczek

Pomoce specjalne

Torx Bit TX20 6,3 mm (1/4") [00340865] Śrubokręt z końcówką płaską Końcówka 10 mm x 1,6 mm x 200 mm

Warunek:

Urządzenie jest odłączone od źródła zasilania energią elektryczną. Drzwiczki są otwarte.

4.2.1 Demontaż uchwytu drzwiczek

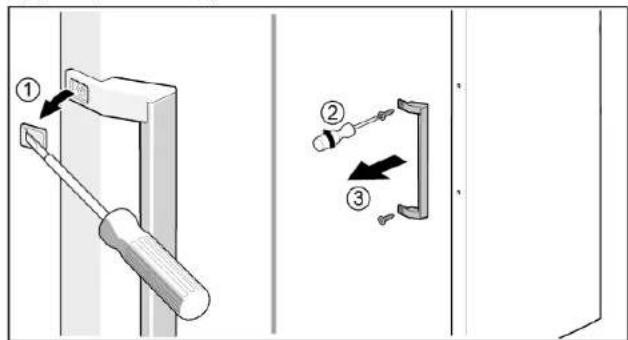

1. Wykręcić dwie zaślepki gwintowane (1).
2. Wykręcić dwie śruby (2).
3. Zdjąć uchwyt drzwiczek (3).

Uchwyt drzwiczek zostanie zdemontowany.

4.2.2 Montaż uchwytu drzwiczek

Montaż w odwrotnej kolejności.

Naprawy

4.3 Wymiana uchwytu Easy Opening Handle

Pomoce specjalne

Wkrętak krzyżowy PH2 Warunek: Urządzenie jest odłączone od źródła zasilania energią elektryczną. Drzwiczki są otwarte.

4.3.1 Demontaż uchwytu Easy Opening Handle

1. Zdjąć osłonę uchwytu Easy Opening Handle (1). 2. Wykręcić dwie śruby (2).

Uchwyt drzwiczek Easy Opening Handle jest zdemontowany.

4.3.2 Montaż uchwytu Easy Opening Handle

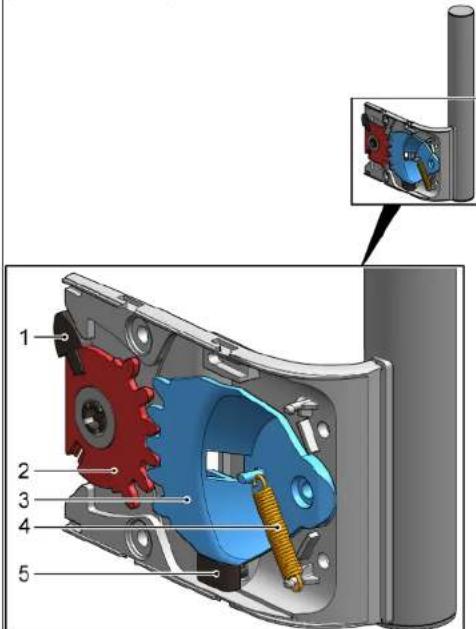

Mechanizm uchwytu Easy Opening Handle należy przed montażem prawidłowo ustawić. Prawidłowe ustawienie popychacza (1), zębatek (2) i (3), sprężyny (4) i ogranicznika ruchu (5) dla drzwiczek zmontowanych lewostronnie jest pokazane na ilustracji.

Ustawienie elementów uchwytu Easy Opening Handle dla drzwiczek zmontowanych prawostronnie jest pokazane w dokumencie "Instrukcja montażu".

Montaż w odwrotnej kolejności.

Naprawy

4.4 Wymiana górnego zawiasu drzwiczek

Pomoce specjalne

Torx Bit TX20 6,3 mm (1/4") [00340865]

OSTRZEŻENIE

Ciężkie, nieporęczne urządzenia!

Kontuzje mięśni i pleców

Czynność demontażu drzwiczek urządzenia powinna być wykonywana tylko przez dwóch techników. Przemieszczanie urządzenia wymaga udziału dwóch osób. Używać tylko odpowiednich narzędzi i sprzętu.

WAŻNE

Ostre krawędzie!

Rany cięte

Zawsze używaj rękawic ochronnych.

OSTRZEŻENIE

Możliwość wyślizgnięcia się przechylonego urządzenia!

Złamania kości / zmiażdżenia

Zabezpieczyć urządzenie przed wyślizgnięciem

WAŻNE

Niebezpieczeństwo spadnięcia części po wykręceniu śrub!

Zranienie przy spadającej części

Zabezpieczyć część przed spadnięciem.

UWAGA!

Niebezpieczeństwo spadnięcia części po wykręceniu śrub!

Uszkodzenia innych części urządzenia albo pomieszczenia mieszkalnego, np. podłogi.

Zabezpieczyć część przed spadnięciem.

Warunek:

Urządzenie jest odłączone od źródła zasilania energią elektryczną. Zostały zdemontowane wewnętrzne elementy mocujące urządzenia.

Urządzenie jest odłączone od źródła zasilania energią elektryczną. Zostały zdemontowane wewnętrzne elementy mocujące urządzenia.

Naprawy

Położyć urządzenie "na plecach".

1. 2.1. Nacisnąć osłony zawiasów górnych po obu stronach (1).

1. Przesunąć osłonę zawiasu górnego (2).
2. Zdjąć osłonę zawiasu górnego (3).

Naprawy

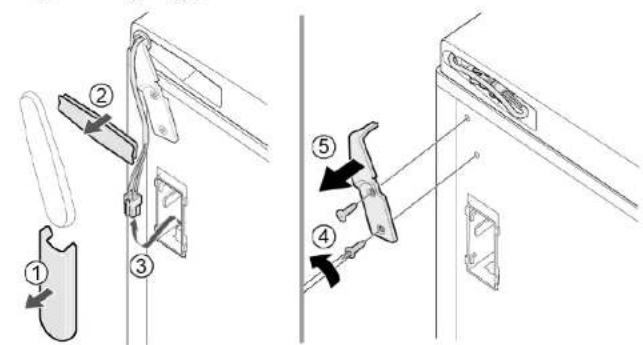

3.1. Wykręcić dwie śruby (1). 2. Wyjąć zawias górny (2)

Górny zawias drzwiczek jest zdemontowany. 4.4.2 Montaż zawiasu drzwiczek Montaż w odwrotnej kolejności.

Naprawy

4.5 Wymiana górnego zawiasu drzwiczek (drzwiczki z wyświetlaczem)

Pomoce specjalne

Torx Bit TX20 6,3 mm (1/4") [00340865]

OSTRZEŻENIE

Ciężkie, nieporęczne urządzenia!

Kontuzje mięśni i pleców

Czynność demontażu drzwiczek urządzenia powinna być wykonywana tylko przez wyszkolonych techników. Przemieszczenie urządzenia wymaga udziału dwóch osób. Używać tylko odpowiednich narzędzi i sprzętu.

WAŻNE

Ostre krawędzie! Rany cięte. Zawsze używaj rękawic ochronnych.

OSTRZEŻENIE

Możliwość wyślizgnięcia się pochylonego urządzenia! Złamania kości / zmiażdżenia. Zabezpieczyć urządzenie przed wyślizgnięciem.

WAŻNE

Niebezpieczeństwo spadających części po wykręceniu śrub! Zranienie przy spadających częściach. Zabezpieczyć część przed spadnięciem.

UWAGA!

Niebezpieczeństwo spadnięcia części po wykręceniu śruby! Uszkodzenie innych części urządzenia albo pomieszczenia mieszkalnego, np. podłogi. Zabezpieczyć część przed spadnięciem.

NIEBEZPIECZEŃSTWO

Ryzyko porażenia prądem elektrycznym wskutek kontaktu z elementami znajdującymi się pod napięciem!

Niebezpieczeństwo utraty życia wskutek porażenia prądem elektrycznym w przypadku nieprawidłowej naprawy.

Części elektryczne powinny być naprawiane przez wykwalifikowanych elektryków. Po naprawie należy przeprowadzić test bezpieczeństwa zgodny z przepisami normy VDE 0701 (Niemcy) lub odpowiednimi przepisami obowiązującymi w kraju użytkowania.

NIEBEZPIECZEŃSTWO

Ryzyko porażenia prądem, ze względu na elementy będące pod napięciem!

Zagrożenie życia poprzez porażenie prądem. Odłączyć urządzenie od zasilania sieciowego na 60 sekund przed rozpoczęciem naprawy.

Warunek:

Urządzenie jest odłączone od źródła zasilania energią elektryczną. Zostały zdemontowane wewnętrzne elementy mocujące urządzenia.

Naprawy

4.5.1 Demontaż zawiasu drzwiczek

1. Położyć urządzenie "na plecach".

2.1. Nacisnąć osłony zawiasów górnych po obu stronach (1).

1. Przesunąć osłonę zawiasu górnego (2).
2. Zdjąć osłonę zawiasu górnego (3).

3.1. Zdjąć pokrywę puszki kablowej (1).

1. Wyjąć osłonę kabli (2).
2. Odłączyć złącze elektryczne (3).
3. Wykręcić dwie śruby (4).
4. Wyjąć zawias górny (5).

Górny zawias drzwiczek jest zdemontowany.

4.5.2 Montaż zawiasu drzwiczek

Montaż w odwrotnej kolejności.

Naprawy

4.6 Wymiana dolnego zawiasu drzwiczek

Pomoce specjalne

Torx Bit TX20 6,3 mm (1/4") [00340865]

Ciężkie, nieporęczne urządzenia!

Kontuzje mięśni i pleców

Czynność demontażu drzwiczek urządzenia powinna być wykonywana tylko przez przeszkolonych techników. Przemieszczanie urządzenia wymaga udziału dwóch osób. Używać tylko odpowiednich narzędzi i sprzętu.

Ostre krawędzie!

Rany cięte

Zawsze używaj rękawic ochronnych.

Możliwość wyślizgnięcia się przechylonego urządzenia!

Złamania kości / zmiażdżenia

Zabezpieczyć urządzenie przed wyślizgnięciem.

Niebezpieczeństwo spadnięcia części po wykręceniu śrub!

Zranienie przez spadające części. Zabezpieczyć część przed spadnięciem.

Niebezpieczeństwo spadnięcia części po wykręceniu śrub!

Uszkodzenie innych części urządzenia albo pomieszczenia mieszkalnego

go, np. podłogi

Zabezpieczyć część przed spadnięciem.

Warunek:

Urządzenie jest odłączone od źródła zasilania energią elektryczną. Zostały zdemontowane wewnętrzne elementy mocujące urządzenia. Urządzenie jest położone "na plecach".

Górny zawias jest zdemontowany.→376

4.6.1 Wymiana dolnego zawiasu drzwiczek

1. Wyjąć drzwiczki.

2.1.Odkręcić śrubę (1).

1. Obrócić zawias dolny do zewnątrz (2).
2. Wyjąć zawias dolny (3).

Dolny zawias jest zdemontowany.

Naprawy

4.6.2 Montaż dolnego zawiasu drzwiczek

Montaż w odwrotnej kolejności.

Naprawy

4.7 Wymiana półki

Warunek: Drzwiczki są otwarte.

Montaż w odwrotnej kolejności.

Naprawy

4.8 Wymiana pojemnika na mrożoną żywność

Warunek:

Drzwiczki są otwarte.

4.8.1 Demontaż pojemnika na mrożoną żywność

1. Wyciągnąć pojemnik na mrożoną żywność do końca (1).
2. Wyjąć pojemnik na mrożoną żywność (2).

Pojemnik na mrożoną żywność został wyjęty.

4.8.2 Montaż pojemnika na mrożoną żywność

Montaż w odwrotnej kolejności.

Naprawy

4.9 Wymiana kostkarki do lodu

Warunek: Drzwiczki są otwarte.

4.9.1 Demontaż kostkarki do lodu

1. Wyciągnąć półkę pojemnika na mrożoną żywność z kostkarką do lodu (1).
2. Zwolnić zaczepy (2).
3. Wyjąć kostkarkę do lodu (3).

Kostkarka do lodu jest wyjęta.

4.9.2 Montaż kostkarki do lodu

Montaż w odwrotnej kolejności.

Naprawy

4.10 Wymiana górnego oświetlenia LED

Pomoce specjalne

Śrubokręt z końcówką płaską, końcówka 2,4 mm x 0,4 mm x 60 mm, w zestawie [00341820]

Urządzenie posiada bezobsługowe oświetlenie LED.

Tego rodzaju elementy oświetleniowe mogą być naprawiane wyłącznie przez serwis lub autoryzowanych techników!

NIEBEZPIECZEŃSTWO

Ryzyko porażenia prądem elektrycznym wskutek kontaktu z elementami znajdującymi się pod napięciem!

Niebezpieczeństwo utraty życia wskutek porażenia prądem elektrycznym w przypadku nieprawidłowej naprawy.

Części elektryczne powinny być naprawiane przez wykwalifikowanych elektryków. Po naprawie należy przeprowadzić test bezpieczeństwa zgodny z wymogami normy VDE 0701 (Niemcy) lub odpowiednimi wymogami obowiązującymi w kraju użytkowania.

NIEBEZPIECZEŃSTWO

Ryzyko porażenia prądem, ze względu na elementy znajdujące się pod napięciem!

Zagrożenie życia poprzez porażenie prądem. Odłącz urządzenie od zasilania sieciowego na 60 sekund przed rozpoczęciem naprawy.

WAŻNE

Ostre krawędzie!

Zawsze używaj rękawic ochronnych.

Warunek:

Urządzenie jest odłączone od źródła zasilania energią elektryczną. Drzwiczki są otwarte. Zostały zdemontowane górne wewnętrzne elementy mocujące.

4.10.1 Demontaż oświetlenia LED

1. Przesunąć oświetlenie LED w lewo.

Złącze elektryczne oświetlenia LED jest rozłączone.

1. Zwolnić zaczepy oświetlenia LED.

Naprawy

1. Wyjąć oświetlenie LED przy bezprzesunięciu go do przodu.

Oświetlenie LED zostało wymontowane. 4.10.2 Montaż górnego oświetlenia LED Montaż w odwrotnej kolejności.

Riziko poranenia na ostrých hranách!

Noste ochranné rukavice.

Riziko pomliaždenia počas opravy, údržby, riešenia problémov a servisu na ťažkých a pohybujúcich sa komponentoch

Noste ochrannú obuv. Zaistite ťažké komponenty proti pádu. - Nesiahajte končatinami do pohybujúcich sa komponentov.

Riziko ohrozenia bezpečnosti/funkčnosti spotrebiča! Používajte len originálne náhradné diely. Riziko poškodenia elektrostaticky citlivých komponentov (ESD)! Nedotýkajte sa modulov vrátane prípojok a vedení vodičov.

Nástroje a pomôcky

Oznacenie Detaily Smimky
Ochranná látka [00342013]	60 cm x 50 cm
Križový skrutkovač PH2
Bit Torx TX20 [00340865]	6,3 mm (1/4")
Plochý skrutkovač Čepef 2,4 mm x 0,4 mm x 60 mm, v sade [00341820]		①

Oprava

4.1 Výmena tesnenia dvierok

Požiadavka: Dvierka sú otvorené.

4.1.1 Odoberanie tesnenia dvierok

1. Uvoľnite tesnenie dvierok z drážky na pravom a ľavom rohu.

Tesnenie dvierok je odobraté.

4.1.2 Montáž tesnenia dvierok

1. Skontrolujte poškodenie drážky na tesnenie.

1. Jeśli uszczelka jest uszkodzona.
2. Skontaktuj się z serwisem.

3

Niewielkie odkształcenie uszczelki drzwi jest normalne i nie wpływa na jej działanie. Zaleca się wyrównanie uszczelki przed włożeniem do urządzenia.

Podgrzej uszczelkę drzwi za pomocą suszarki lub gorącej wody i ręcznie ją uformuj.

1. Wsuń rogi uszczelki do rowka, góra i dół.

Naprawa

Uszczelka drzwi jest zamontowana.

Naprawa

Użyj odpowiednich narzędzi i wyposażenia.

OSTRZEŻENIE

Ostre krawędzie!

Rany cięte

Noste ochranné rukavice.

VAROVANIE

Zosmyknutie naklonených spotrebičov!

Zlomeniny/pomliaždeniny

Zaistite spotrebiče proti zosmyknutiu.

UPOZORNENIE

Riziko pádu dielov po uvoľnení skrutiek!

Poranenie padajúcimi dielmi

Zaistite komponent proti pádu.

POZOR!

Riziko pádu dielov po uvoľnení skrutiek!

Poškodenie iných častí spotrebiča alebo domácnosti zákazníka, napr. podlahy.

Zaistite komponent proti pádu.

Požiadavka:

Spotrebič je odpojený od elektrického napájania. Tvarovky z interiéru spotrebiča sú odobraté. Spotrebič je na zadnej strane.

Horny zaves je odobraty.445

Splošni symbol Pomen
i	Identifikacja posebnega nasveta (besedi- lo in/ali silka)
f	Identifikacja preprostega nasveta (samo besedilò)
	Identifikacja povezave na video vadnico

Splošni symbol Pomen
	Identifikacja potrebnih orodij
	Identifikacja potrebnih predpogojev
	Identifikacja pogoja (ões ..., potem...)
	Identifikacja rezultata
[Začetak]Identifikacja tipke ali gumba
[00123456]Identifikacja stevilke dela
Slanje Identifikacja prikazanega besedila/	kna (na zaslunu aparata)

Preglednica 3: Splošni simboli

Varnost

2.1 Splošna varnostna navodila

2.1.1 Vsi gospodinjski aparati

Nevarnost električnega udara zaradi delov pod napetostjo!

Tesnilo vrat je nameščeno.

2021-03-11_9001631451 Avtorske pravice BSH Hausgeräte GmbH Stran 462 od 543

Popravilo

4.2 Zamenjava ročaja vrat

Posebna orodja:

Nastavek Torx TX20 6,3 mm (1/4") [00340865]

Ploski izvijač Steblo 10 mm x 1,6 mm x 200 mm

Zahteva:
