Produkttyp	Frys
Märke	Siemens
Modell	GS36NVWF0N
Mått (H x B x D)	Cirka 185 x 60 x 65 cm
Nettovikt	Cirka 75 kg
Strömförsörjning	220-240 V ~ 50 Hz
Klimatklass	SN-T (omgivningstemperatur från 10 °C till 43 °C)
Energiklass	E (enligt EU-förordning 2019/2016)
Årlig energiförbrukning	Cirka 250 kWh
Frysningskapacitet	Cirka 20 kg/24h
Lagringstid vid strömavbrott	Cirka 24 timmar
Antal lådor	6 lådor
Invändig belysning	Avtagbar LED
Istillverkning	Inbyggd ismaskin (avtagbar)
Snabbfrysningsfunktion	Ja (superfrysning)
Larm vid öppen dörr	Ja
Justerbara fötter	Ja
Dörrens reversibilitet	Ja (kan ändras av användaren)
Dörrtätning	Kan bytas av användaren
Dörrhandtag	Kan bytas av användaren
Gångjärn	Kan bytas av användaren
Reservdelar finns	Tätningar, handtag, gångjärn, hyllor, lådor, LED-belysning, ismaskin
Reparationsanvisning	Ingår i manualen

Vanliga frågor - GS36NVWF0N SIEMENS

Hur avfrostar jag frysen Siemens GS36NVWF0N?

För att avfrosta, koppla ur apparaten, ta ut all mat och låt dörren stå öppen. Använd behållare för att samla upp avfrostningsvattnet. Skrapa aldrig isen med vassa föremål.

Vad gör jag om alarmlampan tänds?

Alarmlampan kan indikera för hög temperatur. Kontrollera att dörren är ordentligt stängd och att apparaten inte är i snabbfrysningsläge. Om problemet kvarstår, kontakta kundtjänst.

Hur byter jag dörrtätningen?

Öppna dörren, ta bort den gamla tätningen genom att dra ut den ur spåret. Montera den nya tätningen genom att börja i hörnen och sedan trycka in den gradvis i spåret. Reparationsanvisningen ger fullständiga detaljer.

Kan jag själv reparera LED-belysningen?

Ja, den övre LED-belysningen kan bytas av användaren. Koppla ur apparaten, ta bort de övre inre delarna, skjut LED-modulen åt vänster för att koppla bort anslutningen, lossa sedan krokarna och ta bort modulen.

Hur byter jag ismaskinen?

Dra ut hela lådan med fryst mat som innehåller ismaskinen. Koppla loss maskinens krokar och ta bort den. För montering, följ omvänd ordning.

Var hittar jag reservdelar?

Originalreservdelar (tätningar, handtag, gångjärn, hyllor, lådor, LED-belysning, ismaskin) finns tillgängliga via Siemens kundtjänst eller auktoriserade återförsäljare.

Är det möjligt att ändra dörröppningsriktningen?

Ja, dörren är reversibel. Reparationsanvisningen beskriver hela demonterings- och monteringsproceduren för handtag, gångjärn och stopplatta. Anlita en specialist om det behövs.

Vad gör jag om frysen inte längre kyler?

Kontrollera först strömförsörjningen och temperaturinställningen. Om problemet kvarstår kan kompressorn eller kylsystemet vara defekt. Kontakta i så fall kundtjänst.

Hur rengör jag frysen?

Koppla ur apparaten, ta ut all mat och löstagbara tillbehör. Rengör insidan med en mjuk trasa och ljummet såpvatten. Skölj och torka noggrant. Använd aldrig ångrengörare.

Vad är den maximala frysningskapaciteten?

Frysen kan frysa upp till cirka 20 kg färsk mat per 24 timmar. Aktivera snabbfrysningsfunktionen (superfrysning) 24 timmar innan du lägger in stora mängder.

BRUKSANVISNING GS36NVWF0N SIEMENS

4.1.1 Demontering av dörrpackning 346 4.1.2 Montering av dörrpackning 346

4.2 Utskifting av dörrhandtag 349

4.2.1 Demontering av dörrhandtag 349 4.2.2 Montering av dörrhandtag 349

4.1.1 Demontering av dörrpackning

4.1.2 Montering av dörrpackning

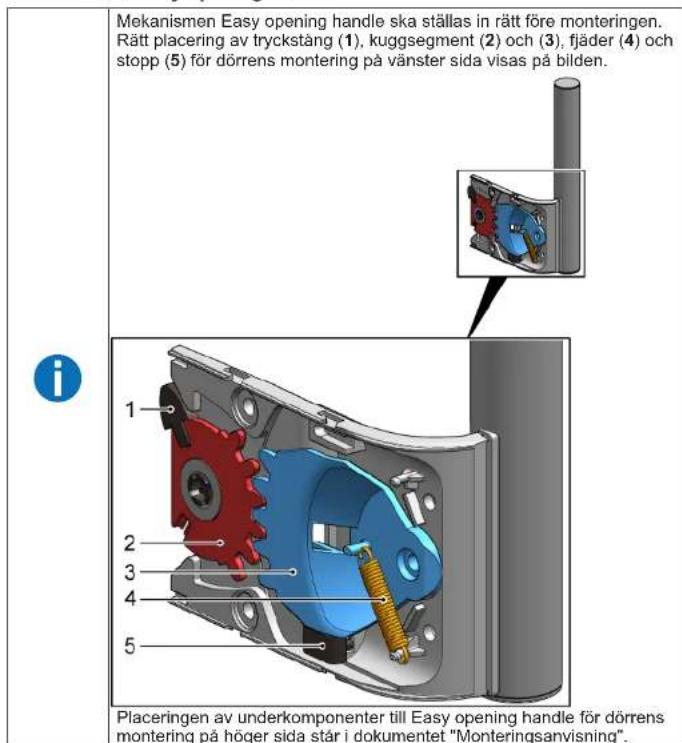

4.2.2 Montering av dörrhandtag

Monteras i motsatt ordning.

Reparation

Verktyg och hjälpmedel. 504

Reparation 505

4.1 Byta dörrpackning 505 4.1.1 Ta bort dörrpackning 505 4.1.2 Montera dörrpackning 505

4.4 Byta dörrens övre gångjärn 510

4.4.1 Ta bort dörrens gångjärn 510 4.4.2 Montera dörrens gångjärn 512

4.5 Byta dörrens övre gångjärn (dörr med display) 513 4.5.1 Ta bort dörrens gångjärn 514 4.5.2 Montera dörrens gångjärn 515

4.6 Byta dörrens nedre gångjärn 516 4.6.1 Byta dörrens nedre gångjärn 516 4.6.2 Montera dörrens nedre gångjärn 516

4.7 Byta hylla 517

4.7.1 Ta bort hylla 517 4.7.2 Montera hylla 517

4.8 Byta fack för frysta matvaror 518

4.8.1 Ta bort fack för frysta matvaror 518 4.8.2 Montera fack för frysta matvaror 518

4.9 Byta ismaskin 519

4.9.1 Ta bort ismaskin 519 4.9.2 Montera ismaskin 519

4.10 Byta översta LED-lampan 520

4.10.1 Ta bort LED-lampan 520 4.10.2 Montera översta LED-lampan 521

Om detta dokument

1.1 Viktig information

1.1.1 Syfte

Dessa reparationstips hjälper kunden att själv reparera maskiner enligt gällande ekodesignbestämmelser (som gäller 03/2021).

De innehåller information om hur vissa reservdelar ska bytas samt tillhörande varningar och risker.

Kontakta vår kundtjänst om du har frågor. Vi åtar oss bara ansvar för skador om reparationstipsen har följts korrekt.

1.2 Symbolförklaringar

1.2.1 Faro nivåer

Varningsnivåerna består av en symbol och ett signalord. Signalordet visar hur allvarlig faran är.

Varningsnivå Innebörd
FARAI	Om inte varningsmeddelandet fälls kom- mer det att leda till dödsfall eller allvarliga persökador.
VARNING!	Om inte varningsmeddelandet fälls kan det leda till dödsfall eller allvarliga persökador.
FÖRSIKTIGT!	Om inte varningsmeddelandet fälls kan det leda tilllettare persökador.
OBS!	Om inte varningsmeddelandet fälls kan det leda till materialskador.

Grafik 1: Faro nivåer

1.2.2 Risksymboler

Risksymboler är symboler som visar typen av fara.

Följande risksymboler används i detta dokument:

Risksymbol Innebörd
!	Allmänt vamingsmeddelande
	Fara på grund av elektrisk spänning
	Explosionsrisk
	Fara für skärskador
	Fara für krosskador

Om detta Dokument

Risksymbol Innebörd
	Fara på grund av heta ytor
	Fara på grund av starka magnetätt
	Fara på grund av iced-joniserande strål- ning

Grafik 2: Risksymboler

1.2.3 Varningarnas struktur

Varningar i detta dokument har ett standardiserat utseende och en standardiserad struktur.

Farans typ och ursprung!

Möjliga konsekvenser av att faran/varningen ignoreras.

Åtgärder och förbud för att förebygga faran.

Följande exempel visar en varning som varnar för elstötar från strömförande delar. Det står vilken åtgärd som förebygger faran.

Risk för elstötar på grund av strömförande delar!

Dödsfall på grund av elstötar

Koppla bort maskiner från elförsörjningen minst 60 sekunder innan reparationsarbeten påbörjas.

1.2.4 Allmänna symboler

Följande allmänna symboler används i detta dokument:

Allm. symbol Innebörd
i	Identifizierung av ett särskilt tips (text och/el-ler bild)
j	Identifizierung av ett enkelt tips (endast text)

Allm. symbol Innebörd
	Identifizierung av en.lienk till en videohand- ledning
	Identifizierung av verktyg som behövs
	Identifizierung av villkor som måste vara uppfyllda
	Identifizierung av ett tillstand (om ..., sà ...)
	Identifizierung av ett resultat
[Start]Identifizierung av en tangent eller knapp
[00123456] Identifizierung av ett materialnummer
Status Identifizierung av text/fönster som visas (i maskinens display)

Grafik 3: Allmänna symboler

Säkerhet

2.1 Allmänna säkerhetsanvisningar

2.1.1 Alla hushållsmaskiner

Fel vid reparationer som berör elkomponenter kan orsaka elstötar! Koppla bort maskinen från elnätet minst 60 sekunder innan arbetet påbörjas. Låt utföra ett säkerhetstest efter reparationen, i enlighet med VDE 0701 eller landsspecifika regler.

Använd skyddshandskar.

Risk för krosskador vid reparation, underhåll, felsökning och service på grund av tunga och rörliga komponenter

Använd skyddsskor. Säkra tunga komponenter så att de inte faller ner. - Stick inte in kroppsdelar i rörliga komponenter.

Risk för maskinens säkerhet/funktion!

• Använd endast originaldelar. Risk för skador på komponenter känsliga för statisk elektricitet (ESD)! Rör inte modulerna samt anslutningar och strömförande ledningar.

Verktyg och hjälpmedel

Beteckning Detaljer Bilder
Skyddstrasa [00342013]	60 cm x 50 cm	Inkjetne Rite Vorzeitliche Ölförderung Wertminderungs für Hochwürdigis
Phillips-skruvmejsel PH2
Torxbits TX20 [00340865]	6.3 mm (1/4")
Spärskruvmejsel Blad 2.4 mm x 0.4 mm x 60 mm, i kitet [00341820]		1

Reparation

4.1 Byta dörrpackning

Förutsättning: Dörren är öppen.

4.1.1 Ta bort dörrpackning

1. Lossa dörrpackningen från spåret högra och vänstra hörnet.

1. Dra ut dörrpackningen från spåret.

i	Dennya dörnpackingens tjocklek kan avvika nagot fran den gamla dörnpackingens tjocklek. Detta kommt inte paverka stängningsegenskapema aller Funktionen langsikitigt.
i	Om apparaten har justerbara gängjärn eller gangjärnsfaden kan du opti-mera stängningsegenskaperna senare.
i	Små sidohål dörnpackingen fyller en fonction (krävs För ventilation).Dessa utgör inga tillverkningsfel.

Reparation

1. Kontrollera om spåret för packningen har skador.

1. Om spåret för packningen är skadat: Kontakta kundtjänst.

3

Viss deformering av dörrpackningar är normal och påverkar inte packningens funktion. Det rekommenderas att man sträcker dörrpackningen innan den sätts in i apparaten.

Värm dörrpackningen med en hårtork eller hett vatten och forma om den med händerna.

1. Tryck in packningens hörn längst upp och längst ner i spåret.

Reparation

Dörrpackningen är monterad.

Reparation

Montera i omvänd ordning.

Reparation

Montera i omvänd ordning.

Reparation

4.4 Byta dörrens övre gångjärn

Nödvändiga verktyg:

Torxbits TX20 6.3 mm (1/4") [00340865]

Förutsättning:

Apparaten är bortkopplad från strömförsörjning. Tillbehör inuti apparaten har tagits bort.

4.4.1 Ta bort dörrens gångjärn

Reparation

1. Lägg ner apparaten på baksidan.

2.1. Tryck på det övre gängjärnsskyddet på båda sidor (1).

1. Flytta ut det övre gängjärnsskyddet (2).
2. Ta bort det övre gängjärnsskyddet (3).

Reparation

3.1. Skruva ur de två skruvarna (1). 2. Ta bort det övre gängjärnet (2)

Dörrens övre gängjärn har tagits bort. 4.4.2 Montera dörrens gängjärn Montera i omvänd ordning.

Reparation

4.5 Byta dörrens övre gängjärn (dörr med display)

Nödvändiga verktyg:

Torxbits TX20 6,3 mm (1/4") [00340865]

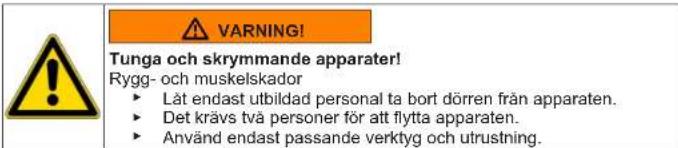

VARNING!

Tunga och skrymmande apparater!

Rygg- och muskelskador

Låt endast utbildad personal ta bort dörren från apparaten. Det krävs två personer för att flytta apparaten. Använd endast passande verktyg och utrustning.

A FÖRSIKTIGT!

Vassa kanter!

Skärskador

Använd skyddshandskar.

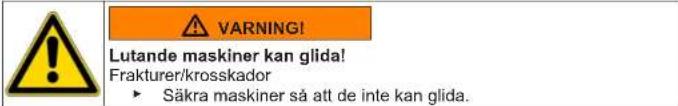

VARNING!

Lutande maskiner kan glida!

Fraktur-/krosskador

Säkra maskiner så att de inte kan glida.

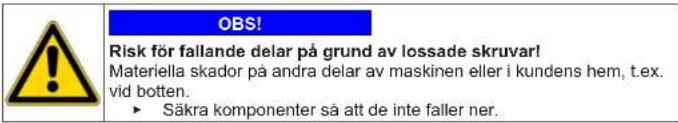

Var FÖRSIKTIG!

Materialskador på andra delar av maskinen eller i kundens hem, t.ex.

vid botten.

Säkra komponenter så att de inte faller ner.

FARA!

Risk för elstötar på grund av strömförande delar!

Risk för elstötar vid felaktiga reparationer

Elektriska delar ska repareras av behörig elektriker. Låt utföra en säkerhetstest efter reparationen, i enlighet med VDE 0701 eller landsspecifika regler.

Risk för elstötar på grund av strömförande delar!

Dödsfall på grund av elstötar

Koppla bort maskiner från elförsörjningen minst 60 sekunder innan

reparationer påbörjas.

Förutsättning:

Apparaten är bortkopplad från strömförsörjning. Tillbehör inuti apparaten har tagits bort.

Reparation

4.5.1 Ta bort dörrens gångjärn

1. Lägg ner apparaten på baksidan.

Reparation

1. Tryck på det övre gångjärnsskyddet på båda sidor (1). 2. Flytta ut det övre gångjärnsskyddet (2). 3. Ta bort det övre gångjärnsskyddet (3).

1. Ta bort kabelboxhöljet (1). 2. Ta bort kabelskyddet (2). 3. Lossa elanslutningen (3). 4. Skruva ur de två skruvarna (4). 5. Ta bort det övre gångjärnet (5).

4.5.2 Montera dörrens gångjärn

Montera i omvänd ordning.

Reparation

4.6 Byta dörrens nedre gängjärn

Nödvändiga verktyg:

Torxbits TX20 6.3 mm (1/4") [00340865]

A VARNING!

Tunga och skrymmande apparater!

Rygg- och muskelskador

Låt endast utbildad personal ta bort dörren från apparaten. Det krävs två personer för att flytta apparaten. Använd endast passande verktyg och utrustning.

A FÖRSIKTIG!

Vassa kanter!

Skärskador

Använd skyddshandskar.

A VARNING!

Lutande maskiner kan glida! Frakturer/krosskador Säkra maskiner så att de inte kan glida.

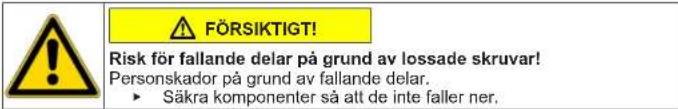

A FÖRSIKTIG!

Risk för fallande delar på grund av lossade skruvar! Personskador på grund av fallande delar. Säkra komponenter så att de inte faller ner.

OBS!

Risk för fallande delar på grund av lossade skruvar! Materiella skador på andra delar av maskinen eller i kundens hem, t.ex. vid botten. Säkra komponenter så att de inte faller ner.

Förutsättning:

Apparaten är bortkopplad från strömförsörjning. Tillbehör inuti apparaten har tagits bort. Apparaten ligger på baksidan. Det övre gångjärnet har tagits bort. → 513

4.6.1 Byta dörrens nedre gångjärn

1. Ta bort dörren.

2.1. Skruva ur skruven (1).

1. Vrid ut det nedre gångjärnet (2).
2. Ta bort det nedre gångjärnet (3).

4.6.2 Montera dörrens nedre gångjärn

Montera i omvänd ordning.

Reparation

4.7 Byta hylla

Förutsättning: Dörren är öppen.

4.7.1 Ta bort hylla

Dra ut hyllan.

Montera i omvänd ordning.

Reparation

4.8 Byta fack för frysta matvaror

Förutsättning: Dörren är öppen.

4.8.1 Ta bort fack för frysta matvaror

1. Dra ut facket för frysta matvaror helt (1).
2. Ta bort facket för frysta matvaror (2)

Facket för frysta matvaror har tagits bort.

4.8.2 Montera fack för frysta matvaror

Montera i omvänd ordning.

Reparation

4.9 Byta ismaskin

Förutsättning: Dörren är öppen.

4.9.1 Ta bort ismaskin

1. Dra ut hyllan med jack för frysta matvaror med ismaskin (1).
2. Lossa hakarna (2). 3. Ta bort ismaskinen (3).

Montera i omvänd ordning.

Reparation

4.10 Byta översta LED-lampan

Nödvändiga verktyg:

Sparskruvmejsel Blad 2,4 mm x 0.4 mm x 60 mm, i kitet [00341820]

Din apparat har en underhållsfri LED-lampa.

Dessa lampor får endast bytas av kundtjänst eller auktoriserade tekniker!

FARA!

Risk för personskador på grund av elstötar vid felaktiga reparationer

Elektriska delar ska repareras av behörig elektriker. Låt utföra ett säkerhetstest efter reparationen, i enlighet med VDE 0701 eller landsspecifika regler.

FARA

Dödsfall på grund av elstötar

Koppla bort maskiner från elförsörjningen minst sekunder innan reparationen påbörjas.

FÖRSIKTIGT!

Vassa kanter! Skärskador. Använd skyddshandskar.

Förutsättning:

Apparaten är bortkopplad från strömförsörjning. Dörren är öppen. Tillbehör överst inuti apparaten har tagits bort.

4.10.1 Ta bort LED-lampan

1. Flytta LED-lampan åt vänster.

LED-lampans elanslutning är bortkopplad.

1. Lossa LED-lampans hakar.

Reparation

1. Ta bort LED-lampan genom att flytta den framåt.

Montera i omvänd ordning.
