GS36NVWF0N - Congelador SIEMENS - Manual de utilização gratuito

Tipo de produto	Congelador
Marca	Siemens
Modelo	GS36NVWF0N
Dimensões (A x L x P)	Aproximadamente 185 x 60 x 65 cm
Peso líquido	Aproximadamente 75 kg
Alimentação	220-240 V ~ 50 Hz
Classe climática	SN-T (temperatura ambiente de 10 °C a 43 °C)
Classe energética	E (de acordo com o regulamento UE 2019/2016)
Consumo anual de energia	Aproximadamente 250 kWh
Capacidade de congelação	Aproximadamente 20 kg/24h
Autonomia em caso de falha	Aproximadamente 24 h
Número de gavetas	6 gavetas
Iluminação interior	LED removível
Fabricação de cubos de gelo	Máquina de gelo integrada (removível)
Função de congelação rápida	Sim (supercongelação)
Alarme sonoro de porta aberta	Sim
Pés ajustáveis	Sim
Reversibilidade da porta	Sim (modificável pelo utilizador)
Vedação da porta	Substituível pelo utilizador
Puxador da porta	Substituível pelo utilizador
Dobradiças	Substituíveis pelo utilizador
Peças sobressalentes disponíveis	Vedações, puxadores, dobradiças, prateleiras, recipientes, iluminação LED, máquina de gelo
Manual de reparação	Incluído no manual

Perguntas frequentes - GS36NVWF0N SIEMENS

Como descongelar o congelador Siemens GS36NVWF0N ?

Para descongelar, desligue o aparelho, retire todos os alimentos e deixe a porta aberta. Use recipientes para recolher a água do degelo. Nunca raspe o gelo com objetos pontiagudos.

O que fazer se o indicador de alarme acender ?

O indicador de alarme pode indicar uma temperatura muito alta. Verifique se a porta está bem fechada, se o aparelho não está no modo de congelação rápida. Se o problema persistir, contacte o serviço pós-venda.

Como substituir a vedação da porta ?

Abra a porta, remova a vedação antiga tirando-a da ranhura. Monte a nova vedação começando pelos cantos, depois empurre-a gradualmente para dentro da ranhura. O manual de reparação fornece detalhes completos.

Posso reparar eu mesmo a iluminação LED ?

Sim, a iluminação LED superior é substituível pelo utilizador. Desligue o aparelho, remova os equipamentos internos superiores, desloque o módulo LED para a esquerda para desconectar a ligação, depois solte os ganchos e remova o módulo.

Como substituir a máquina de gelo ?

Puxe completamente a gaveta do compartimento de alimentos congelados que contém a máquina de gelo. Desengate os ganchos da máquina e remova-a. Para a montagem, siga a ordem inversa.

Onde posso encontrar as peças sobressalentes ?

As peças sobressalentes originais (vedações, puxadores, dobradiças, prateleiras, recipientes, iluminação LED, máquina de gelo) estão disponíveis no serviço pós-venda Siemens ou através de revendedores autorizados.

É possível mudar o sentido de abertura da porta ?

Sim, a porta é reversível. O manual de reparação descreve o procedimento completo de desmontagem e remontagem do puxador, das dobradiças e da placa de batente. Recorra a um especialista se necessário.

O que fazer se o congelador não arrefece mais ?

Verifique primeiro a alimentação elétrica e a regulação da temperatura. Se o problema persistir, o compressor ou o sistema de refrigeração pode estar defeituoso. Nesse caso, contacte o serviço pós-venda.

Como limpar o congelador ?

Desligue o aparelho, retire todos os alimentos e acessórios removíveis. Limpe o interior com um pano macio e água morna com sabão. Enxague e seque cuidadosamente. Nunca use limpadores a vapor.

Qual é a capacidade máxima de congelação ?

O congelador pode congelar até cerca de 20 kg de alimentos frescos por 24 horas. Ative a função de congelação rápida (supercongelação) 24 horas antes de adicionar grandes quantidades.

MANUAL DE UTILIZADOR GS36NVWF0N SIEMENS

La easy opening handle é rimossa.

La luce LED é rimossa.

Informação par remontu - Saldétava

1 Par so dokumentu. 298

1.1 Būtiska informação 298

1.1.1 Merkis 298
1.2 Simbolu skaidrojums 298
1.2.1 Bistamibas limeni 298
1.2.2 Bistamibas simboli 298
1.2.3 Bridinajumu struktura 299
1.2.4 Vispärtgie symboli 299

Drosiba. 300

2.1 Visparejiedrostbas noradjumi 300
2.1.1 Visam majsaimniecibas iericem 300

Piederumi un paliglidzekli 301

Remonts 302

4.1 Durvju blivslega nomaina 302

4.1.1 Durvju blivslega nonemssana 302
4.1.2 Durvju blvslega uzstadihana 302

4.2 Durvju roktura nomaina 305

4.2.1 Durvju roktura nonem'sana 305
4.2.2 Durvu roktura uzstadiana 305

4.3 Easy opening handle (ertas atversanas roktura) nomaina 306

4.3.1 Easy opening handle (ertas atversanas roktura) nonemsana 306
4.3.2 Easy opening handle (ertas atversanas roktura) uzstadisana 306

4.4 Durvu augsejas viras nomaina 307

4.4.1 Durvju viruses nonemśana 307
4.4.2 Durvu viras uzstadiisana 309

4.5 Durvy augsejias viruses nomaina (durvis ar displeju) 310

4.5.1 Durvju viras nonemansa 311
4.5.2 Durvu viras uzstadisana 312

4.6 Durvu apaksjias viruses nomaina 313

4.6.1 Durvju apaksjas viruses nomaina 313
4.6.2 Durvju apaksejās viruses uzstadihana 313

4.7 Plaukta nomaina 314

4.7.1 Plaukta izemšana 314
4.7.2 Plaukta uzstadisana 314

4.8 Saldetas partikas tvertnes nomina 315

4.8.1 Saldetas partikas tvertnes iznemansa 315
4.8.2 Saldetas partikas tvernes uzstadisana 315

4.9 Ledus tvertnes nomina 316

4.9.1 Ledus tvertnes iznemsana 316
4.9.2 Ledus tvertnes uzstadisana 316

4.10 Augsejā LED gaismekla nomaina. 317

4.10.1 LED gaismekla nonemsana 317
4.10.2 Augsej LED gaismekla uzstadisana 318

1 Par šo dokumentu

2.1 Instruções gerais de segurança 389

2.1.1 Todos os eletrodomesticos 389

Ferramentas e auxiliares 390

Reparacao 391

4.1 Substituir a junta da porta 391

4.1.1 Remover a junta da porta 391
4.1.2 Instalarajunta da porta 391

4.2 Substituir o puxador da porta 394

4.2.1 Remover o puxador da porta 394
4.2.2 Instalar o puxador da porta 394

4.3 Substituir o puxador "easy opening" 395

4.3.1 Remove o puxador "easy opening" 395
4.3.2 Instalar o puxador "easy opening" 395

4.4 Substituir a dobradioca superior da porta.. 396

4.4.1 Remove a dobrada da porta.. 396
4.4.2 Instalaradobradiaca da porta 398

4.5 Substituir a dobradiça superior da porta (porta com visor). 399

4.5.1 Remove a dobrada da porta 400
4.5.2 Instalar a dobradiça da porta 401

4.6 Substituir a dobradiça inferior da porta 402

4.6.1 Substituir a dobradica inferior da porta 402
4.6.2 Instalaradobrada inferior da porta 403

4.7 Substituir a prateleira 404

4.7.1 Remover a prateleira 404
4.7.2 Instalaraprateleira 404

4.8 Substituir o recipiente para alimentos congelados 405

4.8.1 Remover o recipiente para alimentos congelados 405
4.8.2 Instalar o recipiente para alimentos congelados 405

4.9 Substituir a maquina de fazer gelo 406

4.9.1 Remover aquina de fazer gelo 406
4.9.2 Instalar aquina de fazer gelo 406

4.10 Substituir a iluminação LED superior 407

4.10.1 Remove a iluminação LED 407
4.10.2 Instalar a iluminação LED superior 408

Sobre este documento

1.1 Informação importante

1.1.1 Finalidade

Estas dicas de reparacao auxiliam o consumidor na reparacao de aparelhos por ele,. proprioa de accordo com o regulamento de "Eco-design" aplicavel (a partir de 03/2021). Estas contentem informacoes sobre como substituir peças sobressalentes definidas, incluindo avisos e riscos.

Em caso de duidas, entre em contacto com o mesmo服务于 apoio ao cliente. Apenas nos responsabilizarem por danos se asDICAS de reparacao tiverem sido devidamente segidas.

1.2 Explicação dos símbolos

1.2.1 Niveis de perigo

Os níveis de征求意见 são compostos por um símbolo e uma palavras sinal. A palavras-sinal indica a gravidade do perigo.

Nível de avis Significado
PERIGO	A não observança da mensagem de avisso的结果a em morte ou ferimentos gra-ves.
AVISO	A não observança da mensagem de avisopode resultar em morte ou ferimentosgraves.
CUIDADO	A não observança da mensagem de avisopode resultar em ferimentos ligeiros.
ATENÇÂO!	A não observança da mensagem de avisopode resultar em danos materiais.

Tabela 1: Niveis de perigo

1.2.2 Simbolos de perigo

Os símbolos de perigo são representações sintólicas que dão uma indentação do tipo de perigo.

Neste documento são'utilizados os seguintes SYMBOLOS de perigo:

Símbolo de perigo Significado
!	Mensagem geral de征求意见
9	Perigo de tensão电解tica
	Risco de explosão
	Perigo de cortes

Sobre este documento

Simbolo de perigo Significado
	Perigo de esmagamento
	Perigo de superficies quentes
	Perigo de campo eletromagnético intenso
	Perigo de radiação não-ionizante

Tabela 2: Simbolos de perigo

1.2.3 Estrutura dos avisos

Os avisos;neste documento possuem um aspeto normalizzato e uma estrutura normalizada.

Tip e origem do perigo!

Possiveis consequencia de ignorear o perigo / aviso.

Medidas e proibicoes para prevenir o perigo.

O靼. O segunde exemple在哪o loa quado averte contra chocues elétricos devidao a partes sob tsão. A medida para evitar o perigo émentionada.

Morte por eletrocussao

Desíligue os apareiros da alimentação eletrica pelo menos 60 segundos antes de iniciar as reparações.

1.2.4 Simbolos gerais

Neste documento são utilizes os seguiates simulos gerais:

Simbolo ger. Significado
i	Identificacao de uma dica especial (texto e/ou ilustracao)
f	Identificacao de uma dica simples (apes nao texto)
	Identificacao de uma ligaçao para um tu- torial em video
	Identificacao das ferramentas necessarias
	Identificacao das condições prévias ne- cessarias
if	Identificacao de uma condição (se ..., en- tão...)
	Identificacao de um resultado
Iniciar Identificacao de uma tecla ou botão
[00123456] Identificacao de um número de material
Estado Identificacao de um texto exibido / janela (no visor do aparecido)

Tabela 3: Simbolos gerais

Segurarca

2.1 Instruções gerais de segurança

2.1.1 Todos os eletrodométricos

Risco deCHOque eltrico deido a partes sob tensao!

• Erros por reparacoes envolvendo componentes elétricos podem provocar Choques elétricos!
  Desligue o aparenho da rede elétrica pelo menos 60 horas antes de iniciar o trabalho.
• Ao's a reparacao, solicite a realizacao de um teste de segurance de accordo com VDE 0701 ou os regulamentospecificosdois.

Risco de ferimentos causados por arestas vivas!

Use luvas de protecao.

Risco de esmagamento durante lavoros de reparacao, manutenacao, resolucao de problemas e service devo a componentes pesados e meveis

Use calçado de proteção.
Proteja os componentes pesados contra quedes.
- Não introduzir partes do corpo em componentes moveris.

Risco para a segurar/funcionamento do aparelho!

Utilize apenas peças sobressalentes originais.

Risco de danos em componentes electrostaticamente sensiveis (ESDs)!

• Não toque nos mículos, incluindo ligações e percursos conduutores.

Ferramentas e auxiliares

Designação Detalhes Imagens
Pano protetor [00342013]	60 cm x 50 cm	Velas lateralis Varicos lateralis o Hacigura
Chave de parafus- sos Phillips PH2
Ponta Torx TX20 [00340865]	6,3 mm (1/4")
Chave de fendas Lámina 2,4 mm x 0,4 mm x 60 mm, no kit [00341820]		①

Pre-requisito:
A porta está aberta.

4.1.1 Remover a junta da porta

1. Solte a junta da porta da ranhura nos cantos direito e esquerdo.

1. Puxe a junta da porta para fora da ranhura.

A junta da porta está removida.

4.1.2 Instalar a junta da porta

	A espessura da nova junta da porta pode divergir ligeiramente da da jun- ta antiga da porta. Istão não afetará o comportamento de fecho nem o funçãoamento a longo termo.
	Se o seu aparecido.disposeer de dobradiças ou fixações de dobradiça ajustaveis, poderá melhorar o comportamento de fecho subsequenlem- te.
	Os pequenos orificções laterais na junta da porta são functionais (necessá- rios à ventilação). Não se tratalde falhas de produção.

Reparacao

1. Se a ranhura para a junta estiver danificada,

2. contacte o service de apoio ao consumidor.

Uma deformacao ligeira da junta da porta e normal e nao afeta o seu

funcionamento. Recomenda-se que a junta da porta sera endireitada.

antes de ser inserida no aparelho.

Aqueça a junta da porta com a um secador de Cableo ou agua quente e mude a

sua forma manualmente.

1. Empurre os cantos da junta em cima e em baixo para ranhura.

Reparacao

1. Pressione a junta inteira gradualmente para dentro da ranhura.

A junta da porta está instalada.

4.2 Substituir o puxador da porta

Ferramentas necessarias:

Ponta Torx TX20 6,3 mm (1/4") [00340865]

Chave de fendas Lámina 10 mm x 1,6 mm x 200 mm

Pre-requisito:

O aparecido está desligado da alimentação eletrica.
A porta está aberta.

4.2.1 Remover o puxador da porta

1. Remova duas tampas roscadas (1).

2. Desaperte doit parafusos (2).

3. Remova o puxador da porta (3).

O puxador da porta está removido.

4.2.2 Instalar o puxador da porta

• Instale pela ordem inversa.

Reparacao

4.3 Substitui o puxador "easy opening"

Ferramentas necessarias:

Chave de parafusos Phillips PH2

Pré-requisito:

O aparelho está desligado da alimentaçãoétrica.
A porta está aberta.

4.3.1 Remover o puxador "easy opening"

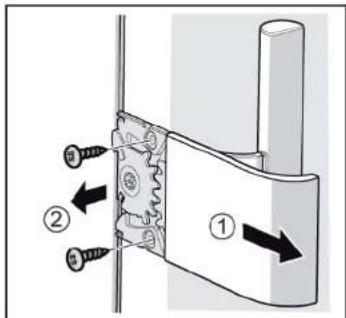

1. Remova a tampa do poxador "easy opening" (1). 2. Desaperte doit parafusos (2).

O puxador "easy opening" esta removido.

4.3.2 Instalar o puxador "easy opening"

O mecanismo do puxador "easy opening" deve ser ajustado adequamente antes da instalacao. O gracao月至a disposao correta da haste de toque (1), dos segimentos dentados (2) e (3), da mola (4) e do batente limitador (5) para a instalacao da porta do lado esquerto.

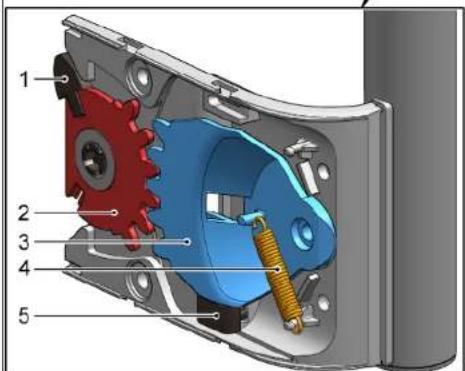

A disɔpisoa do sub componentes do puxador "easy opening" para a instalacao da porta do lado direito vem describa no documento "Instruções de instalacao".

• Instale pela ordem inversa.

Reparação

4.4 Substitui r a dobradiça superior da porta

Ferramentas necessarias:

Ponta Torx TX20 6,3 mm (1/4") [00340865]

Pré-requisito:

O aparecido está desligado da alimentação eletrica.
As fixações interiores do aparecido estáremovidas.

4.4.1 Remover a dobradiça da porta

Reparacao

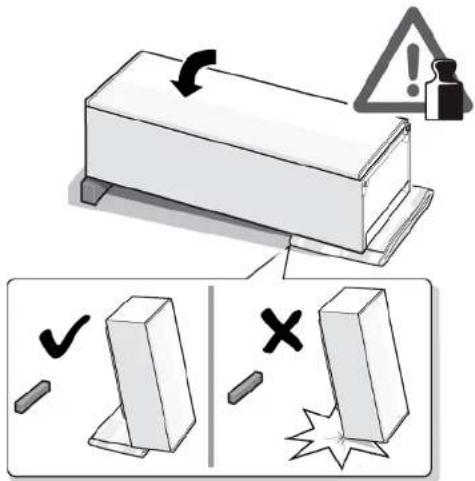

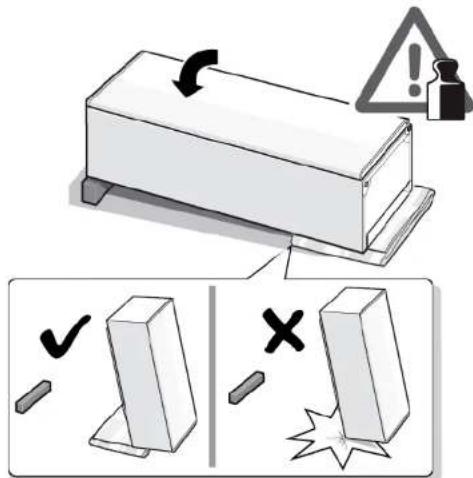

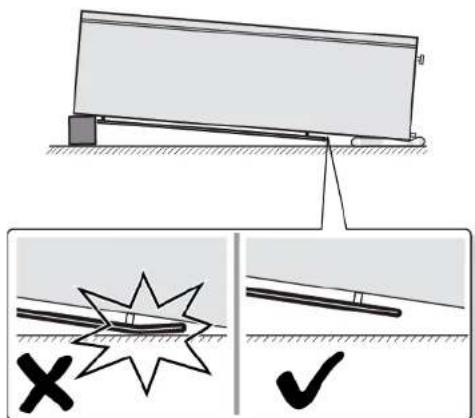

1. Coloque o aparelho sobre o lado traseiro.

1. 1. Pressione a tampa da dobradiça superior de ambos os lados (1).

2. Extraia a tampa da dobradiça superior (2).

3. Remova a tampa da dobradica superior (3).

Reparacao

3.1. Desaperte doit parafusos (1).

1. Remova a dobradiça superior (2).

A dobrada superior da porta está removida.
4.4.2 Instalar a dobradiça da porta
- Instale pela ordem inversa.

Reparacao

4.5 Substituir a dobradiça superior da porta (porta com visor)

Ferramentas necessarias:

Ponta Torx TX20 6,3 mm (1/4") [00340865]

AVISO

soes nas costas e musculares

A的操作a de remoçao da porta do aparelho deve serapanas executada por especialistas formados.
- São necessarias两大些 pessoas para mover o aparelho.

Use apenas ferramentas e equipamento adequados.

CUIDADO

Arestas vivas!

Lesoes por corte

Use luvas de protecao.

AVISO

Deslizamento de aparhos inclinados!

turas osseas / ferimentos de esmagamento

Proteja os aparelhos contra o deslizamento.

CUIDADO

Risco de queda de peças devido a parafusos desapertados!

soes devido a queda de peças.

Proteja o componente contra as quidas.

ATENÇAOI

Risco de queda de peças devido a parafusos desapertados!

Danos em outros componentes do aparelho ou na casa do cliente, p. ex.

no pavimento.

Proteja o componente contra as quidas.

PERIGO

Risco deCHOque eltrico deido a partes sob tensao!

sco de vida devo aCHOque elétrico em caso de reparação inadequado.

As partes elétricas devem ser reparadas por um elétricista Qualified.
- Após a reparação, Solicite a realização de um teste de segurar deordo com VDE 0701 ou os regulamentos especialicos do pais.

PERIGO

Risco deCHOque eltrico devidao partes sob tensao!

orte por eletrocussao

• Desiglue os apareiros da alimentação eletrica pelo menos 60 segudos antes deincerar as reparacoes.

Pre-requisito:
O aparecido está desligado da alimentação electrica.
As fixações interiores do aparenho estáremovidas.

Reparacao

4.5.1 Remove a dobradiça da porta

1. Coloque o aparelho sobre o lado traseiro.

Reparacao

2.1. Pressione a tampa da dobradiça superior de ambos os lados (1).
2. Extraia a tampa da dobradica superior (2).
3. Remova a tampa da dobradiça superior (3).

3.1. Remova a tampa da caixa de cabos (1).
2. Remova a proteção dos cabos (2)
3. Desconecte a ligaçao elétrica (3).
4. Desaperte bois parafusos (4).
5. Remova a dobradiça superior (5).

A dobradiça superior da porta está removida.

4.5.2 Instalar a dobradiça da porta

• Instale pela ordem inversa.

Reparacao

4.6 Substituir a dobradiça inferior da porta

Ferramentas necessarias:

Ponta Torx TX20 6,3 mm (1/4") [00340865]

Pré-requisito:

O aparecido está desligado da alimentação eletrica.
As fixações interiores do aparecido estáremovidas.
O aparelho é colocado sobre o lado traseiro.

A dobradica superior está removida.→399

4.6.1 Substituir a dobradiça inferior da porta

1. Remova a porta.

2.1. Desaperte o parafuso (1).

1. Vire a dobradiça inferior para fora (2).
2. Remova a dobradiça inferior (3).

A dobrada inferior estremovida.

Reparação

4.6.2 Instalar a dobradiça inferior da porta

• Instale pela ordem inversa.

Reparação

4.7 Substitui r a prateleira

Pre-requisito:
A porta está aberta.

4.7.1 Remove a prateleira

Puxe a prateleira para fora.

A prateleira estáremovida.

4.7.2 Instalar a prateleira

• Instale pela ordem inversa.

Reparação

4.8 Substituir o recipiente para alimentos congelados

Pre-requisito:
A porta está aberta.

4.8.1 Remover o recipiente para alimentos congelados

1. Puxe o recipiente para alimentos congelados inteiramente para fora (1). 2. Remova o recipiente para alimentos congelados (2).

O recipientepara alimentos congelados esta removido.

4.8.2 Instalar o recipiente para alimentos congelados

Instale pela ordem inversa.

Reparação

4.9 Substituir aquina de fazer gelo

Pre-requisito:
A porta está aberta.

4.9.1 Remover a boaquina de fazer gelo

1. Puxe para fora a prateleira do recipient e para alimentos congelados com maquina de fazer gelo (1).
2. Solte os ganchos (2).
3. Remova aquina de fazer gelo (3).

A boaquina de fazer gelo está removida.

4.9.2 Instalar aquina de fazer gelo

• Instale pela ordem inversa.

Reparacao

4.10 Substituir a iluminação LED superior

Ferramentas necessarias:

Chave de fendas Lamina 2,4 mm x 0,4 mm x 60 mm no kit [00341820]

O seu aparelho dispôe de uma illuminação L. Estas illuminações são podem ser reparadas consumidor ou por&Tecnicos autorizados!

PERIGO

Risco deCHOque eltrico devidao a partes sob tensao! Risco de vida devido achoque eltrico em caso de repar da

As partes elétricas devem ser reparadas por um eletricista qualificado.
- Após a reparação, Solicite a realização de um teste de segurar de acordo com VDE 0701 ou os regulamentos especialicos do pais.

PERIGO

Risco dechoque elétrico devido a partes sob tensão!
Morte por eletrocussão

Desl figure os apareiros da alimentacao eletrica pelo menos 60 segundos antes de,iniciar as reparacoes.

CUIDADO

O aparecido está desligado da alimentaçãoética.
A porta está aberta.
As fixações interiores superiores estáremovidas.

4.10.1 Remover a iluminação LED

1. Desloque a iluminação LED para o lado esquerdo.

A ligação eletrica da iluminação LED está desligada.

1. Solte os ganchos da iluminação LED.

Reparacao

1. Remova a iluminação LED, avançando-a.

A iluminação LED está removida.
4.10.2 Instalar a iluminação LED superior
- Instale pela ordem inversa.

Montaú urmánd procedura de demontare in ordine inversã.

Repararea
