GS36NVWF0N - Mraznička SIEMENS - Bezplatný návod na obsluhu

Typ výrobku	Mraznička
Značka	Siemens
Model	GS36NVWF0N
Rozmery (V x Š x H)	Približne 185 x 60 x 65 cm
Hmotnosť netto	Približne 75 kg
Napájanie	220-240 V ~ 50 Hz
Klimatická trieda	SN-T (okolitej teplote 10 °C až 43 °C)
Energetická trieda	E (podľa nariadenia EÚ 2019/2016)
Ročná spotreba energie	Približne 250 kWh
Mraziaci výkon	Približne 20 kg/24h
Výdrž pri poruche	Približne 24 h
Počet zásuviek	6 zásuviek
Vnútorné osvetlenie	LED odnímateľné
Výroba ľadu	Zabudovaný výrobník ľadu (odnímateľný)
Funkcia rýchleho mrazenia	Áno (supermrazenie)
Zvukový alarm otvorených dverí	Áno
Nastaviteľné nožičky	Áno
Reverzibilita dverí	Áno (upraviteľné používateľom)
Tesnenie dverí	Vymeniteľné používateľom
Kľučka dverí	Vymeniteľná používateľom
Pánty	Vymeniteľné používateľom
Náhradné diely k dispozícii	Tesnenia, kľučky, pánty, police, nádoby, LED osvetlenie, výrobník ľadu
Návod na opravu	Súčasťou návodu

Často kladené otázky - GS36NVWF0N SIEMENS

Ako odmraziť mrazničku Siemens GS36NVWF0N ?

Na odmrazenie odpojte spotrebič, vyberte všetky potraviny a nechajte dvierka otvorené. Použite nádoby na zachytenie vody z odmrazovania. Nikdy neškrabte ľad ostrými predmetmi.

Čo robiť, keď sa rozsvieti kontrolka alarmu ?

Kontrolka alarmu môže indikovať príliš vysokú teplotu. Skontrolujte, či sú dvierka správne zatvorené a či spotrebič nie je v režime rýchleho mrazenia. Ak problém pretrváva, kontaktujte zákaznícky servis.

Ako vymeniť tesnenie dverí ?

Otvorte dvierka, odstráňte staré tesnenie vybratím z drážky. Namontujte nové tesnenie začínajúc v rohoch, potom ho postupne zatlačte do drážky. Návod na opravu poskytuje podrobné informácie.

Môžem si sám opraviť LED osvetlenie ?

Áno, horné LED osvetlenie je vymeniteľné používateľom. Odpojte spotrebič, vyberte horné vnútorné vybavenie, posuňte modul LED doľava na odpojenie konektora, uvoľnite háčiky a vyberte modul.

Ako vymeniť výrobník ľadu ?

Úplne vytiahnite zásuvku nádoby na mrazené potraviny obsahujúcu výrobník ľadu. Odopnite háčiky výrobníka a potom ho vyberte. Pri montáži postupujte v opačnom poradí.

Kde nájdem náhradné diely ?

Originálne náhradné diely (tesnenia, kľučky, pánty, police, nádoby, LED osvetlenie, výrobník ľadu) sú k dispozícii u zákazníckeho servisu Siemens alebo u autorizovaných predajcov.

Je možné zmeniť smer otvárania dverí ?

Áno, dvierka sú reverzibilné. Návod na opravu popisuje celý postup demontáže a montáže kľučky, pántov a dorazovej dosky. V prípade potreby sa obráťte na odborníka.

Čo robiť, ak mraznička už nechladí ?

Najprv skontrolujte napájanie a nastavenie teploty. Ak problém pretrváva, kompresor alebo chladiaci systém môže byť chybný. V takom prípade kontaktujte zákaznícky servis.

Ako vyčistiť mrazničku ?

Odpojte spotrebič, vyberte všetky potraviny a odnímateľné príslušenstvo. Vnútro utrite mäkkou handričkou a teplou mydlovou vodou. Opláchnite a dôkladne osušte. Nikdy nepoužívajte parné čističe.

Aký je maximálny mraziaci výkon ?

Mraznička dokáže zmraziť až približne 20 kg čerstvých potravín za 24 hodín. Aktivujte funkciu rýchleho mrazenia (supermrazenie) 24 hodín pred pridaním veľkého množstva.

NÁVOD NA OBSLUHU GS36NVWF0N SIEMENS

1.1 Bezpečnostné informácie

1.1.1 Označenie

Tieto pokyny na opravu sú určené pre spotrebiteľa, ktorý si zariadenie opravuje svojpomocne, v súlade s príslušným nariadením o ekodizajne (od 03.2021.).

Týkajú sa len toho, ako vymeniť určené náhradné diely, ako aj upozornenia a riziká.

V prípade otázok sa obráťte na náš zákaznícky servis. Za škody zodpovedáme len vtedy, ak boli dodržané pokyny na opravu.

4.2 Výmena dverovej rukoväte 440

4.2.1 Demontáž dverovej rukoväte 440 4.2.2 Montáž dverovej rukoväte 440

4.5 Výmena horného závesu dvierok (dvierka s displejom) 445

4.5.1 Demontáž závesu dvierok 446 4.5.2 Montáž závesu dvierok 447

4.6 Výmena spodného závesu dvierok 448

4.6.1 Výmena spodného závesu dvierok 448 4.6.2 Montáž spodného závesu dvierok 449

4.7 Výmena odkladacej plochy 450

4.7.1 Demontáž odkladacej plochy 450 4.7.2 Montáž odkladacej plochy 450

4.8 Výmena nádoby na mrazené potraviny 451

4.8.1 Demontáž nádoby na mrazené potraviny 451 4.8.2 Montáž nádoby na mrazené potraviny 451

4.9 Výměna výrobníku ľadu 452

4.9.1 Odobratie výrobníku ľadu 452 4.9.2 Montáž výrobníku ľadu 452

4.10 Výměna horného LED svetla 453

4.10.1 Odobratie LED osvetlenia 453 4.10.2 Montáž horného LED svetla 454

1.1 Dôležité informácie

1.1.1 Účel

Tieto Pokyny pre opravu pomáhajú spotrebiteľom pri vlastnej oprave spotrebičov podľa nariadenia o ekodizajne (z marca 2021).

Obsahujú informácie o výmene určených náhradných dielov vrátane varovania rizík.

Ak máte otázky, kontaktujte nás zákaznícky servis. Za poškodenia ručíme len vtedy, ak Pokyny boli dodržané správne.

1.2 Vysvetlenie symbolov

Úroveň varovania obsahuje symbol a signalizačné slovo. Signalizačné slovo naznačuje mieru nebezpečenstva.

Üroveñ varovania Význam
NEBEZPEČENSTVO	Následkom nerešpektovania varovného hlásesenia je umtrtie alebo vázne zranenia.
VAROVANIE	Možnám následkom nerešpektovania va-rovného hlásesia je umtrtie alebo vázne zranenia.
UPOZORNENIE	Možnám následkom nerešpektovania va-rovného hlásesia su mieme zranenia.
POZORI	Možnám následkom nerešpektovania va-rovného hlásesia je poškodenie majetku.

Tabuľka 1: Úrovne nebezpečenstva

1.2.2 Symboly označujúce riziká

Symboly označujúce riziká sú symbolické znázornenia, ktoré naznačujú druh nebezpečenstva.

V tomto dokumente sa používajú nasledujúce symboly označujúce riziká:

Symbol označujúci riziko Význam
!	Všobecné varovné hlásenie
	Nebezpečenstvo v súvislosti s elektrickým napátím
	Nebezpečenstvo výbuchu
	Nebezpečenstvo porezania
	Nebezpečenstvo pomliaždenia

O tomto dokumente

Symbol označujúci riziko Význam
SSS	Nebezpečenstvo v súvislosti s horúcimi povrchmi
	Nebezpečenstvo v súvislosti s magnetic-kým polom
	Nebezpečenstvo v súvislosti s neionizuji-cou radiaciou

Tabuľka 2: Symboly označujúce riziká

1.2.3 Štruktúra varovaní

Varovania v tomto dokumente majú štandardný vzhľad a štandardnú štruktúru.


NEBEZPEČENSTVO Druh a zdroj nebepezcenstval Možné náslédky pri ignorovani nebepezcenstva/varovania. Opatrenia a zákazy na zabrànenie nebepezcenstvu.

Nasledujúci príklad znázorňuje varovanie pred zásahom elektrickým prúdom pri dotyku s časťami pod napätím. Je uvedené opatrenie na predídenie nebezpečenstvu.

Chyby pri opravách na elektrických komponentoch môžu spôsobiť zásah elektrickým prúdom! - Odpojte spotrebič od elektrickej siete aspoň 60 sekúnd pred začiatkom práce. - Po oprave zariadenia vykonajte bezpečnostný test v súlade s nariadením VDE 0701 alebo s miestnymi nariadeniami.

	Hrúbka nového tesnienia dvierok sa moze mIERE odilšovat od hrúbky stárého tesnienia dvierok. NeovplyvnI to zatváranie ani funkčnost z dhlodobého hladiska.
	Ak má vás spotrebrić nastavitelné závesy alebo závesové úchytky, po- stupne možete optimalizovat spósoB zatvárania.
	Malé bočné dierky v tesneni dvierok majú svoju funkciu (sú potrebné na vetranie). Nie sú vyrobnou chybou.

Oprava

1. Jedno miesto po druhom vťahujte celé tesnenie do drážky.

4.2 Výmena dverovej úchytky

Špeciálne nástroje:

Bit Torx TX20 6,3 mm (1/4") [00340865]

Plochý skrutkovač Čepeľ 10 mm x 1,6 mm x 200 mm

Požiadavka:

Spotrebič je odpojený od elektrického napájania. Dvierka sú otvorené.

4.2.1 Odoberanie dverovej uchytky

1. Odoberte dve krytky skrutiek (1).
2. Odskrutkujte dve skrutky (2).
3. Odoberte dverovu uchytku (3).

Dverová uchytka je odobrata.

4.2.2 Montáz dverovej uchytky

Pri montáži postupujte v opačnom poradí krokov demontáže.

Oprava

Krížový skrutkovač PH2 Požiadavka: Spotrebič je odpojený od elektrického napájania. Dvierka sú otvorené.

4.3.1 Odoberanie uchytky easy opening handle

1. Odoberte kryt uchytky easy opening handle (1). 2. Odskrutkujte dve skrutky (2).

Uchytka easy opening handle je odobratá.

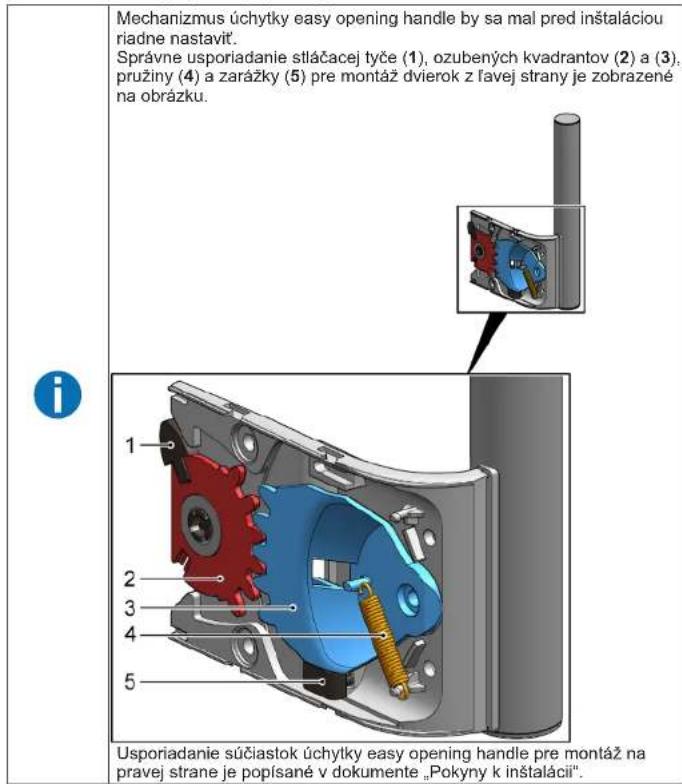

4.3.2 Montáž uchytky easy opening handle

Poškodenie iných častí spotrebiča alebo domácnosti zákazníka, napr.

podlahy.

Zaistite komponent proti pádu.

Požiadavka:

Spotrebič je odpojený od elektrického napájania. Tvarovky z interiéru spotrebiča sú odobraté.

4.4.1 Odoberanie závesu dvierok

Oprava

1. Spotrebič dajte na zadnú stranu.

1. Na oboch stranách stlačte kryt horného závesu (1).
2. Vytiahnite kryt horného závesu (2).
3. Odoberte kryt horného závesu (3).

Oprava

3.1. Odskrutkujte dve skrutky (1). 2. Odoberte horný záves (2).

Poskodenie inych casti spotrebica alebo domacnosti zakaznika, napr.

podlahy.

Zaistite komponent proti pádu.

NEBEZPEČENSTVO

Nebezpečenstvo úrazu elektrickým prúdom pri dotyku s časťami pod napätím! Ohrozenie života spôsobené elektrickým zásahom v prípade nesprávnej opravy.

4.6 Výmena spodného závesu dvierok

ŠPECIÁLNE nástroje:

Bit Torx TX20 6,3 mm (1/4") [00340865]

VAROVANIE

Ťažké, objemné spotrebiče!

Poranenie chrbta a svalov

Proces odoberania dvierok spotrebiča by mal vykonávať školený odborník. Na presunutie spotrebiča sa vyžadujú dve osoby.

4.6.1 Výmena spodného závesu dvierok

1. Odoberte dvierka.

2.1. Odskrutkujte skrutku (1).

1. Otočením vyberte spodný záves (2).
2. Odoberte spodný záves (3).

4.6.2 Montáž spodného závesu dvierok

4.7 Výmena odkladacej plochy

Požiadavka: Dvierka sú otvorené.

Požiadavka: Dvierka sú otvorené.

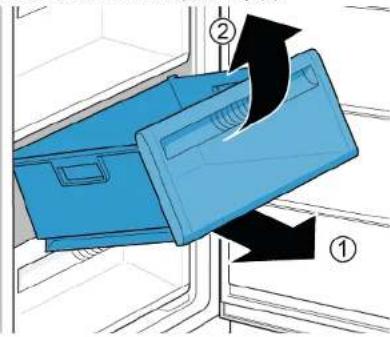

4.8.1 Odobratie nádoby na zmrazené potraviny

1. Úplne vytiahnite nádobu na zmrazené potraviny (1).
2. Odoberte nádobu na zmrazené potraviny (2)
