KASUTUSJUHEND GS36NVWF0N SIEMENS

4.1 Uksetihendi vahetamine 143

4.4 Ülemise uksehinge yahetamine 148

4.4.1 Ukseinge eemaldamine 148
4.4.2 Uksehinge paigaldamine 150

4.5 Ulemise uksehinge vahetamine (uks koos kuvaga) 151

4.5.1 Uksehinge eemaldamine 152
4.5.2 Uksehinge paigaldamine 153

4.6 Alumiseuksehinge vahetamine 154

4.6.1 Alumise ukseinge vahetamine 154
4.6.2 Alumise ukseinge paigaldamine 154

4.7 Riiuli vahetamine 155

4.7.1 Riiuli eemaldamine 155
4.7.2 Riiuli paigaldamine 155

4.8 Külmutatud toidu mahuti yahetamine 156

4.8.1 Kulmutatud toidu mahuti eemaldamine 156
4.8.2 Kulmutatud toidu mahuti paigaldamine 156

4.9 Jaakuubikute resti vahetamine 157

4.10 Ülemise LED-tule vahetamine 158

4.10.1 LED-tule eemaldamine 158
4.10.2 Ülemise LED-tule paigaldamine 159

Selle dokumendiga seoses

1.1 Tahtis teave

1.1.1 Eesmark

Need remondinouanded toetavad tarbjat seadmete iseseisval remontimisel vastavalt kehtivale okodisaini märusele (03/2021).

Need sisaldavad teavet selle kohta, kuidas vahetada teatud varuosi, samuti hoiatusi ning ohtusid.

Küsimuste korral vötte ühendust meie klienditeenindusega. Meie vastutame kahjustuste eest ainult siis, kui remondinouandeid on òigesti järgitud.

1.2 Sumbolite selgitus

1.2.1 Ohutasedmed

Ohutased koosnevad sumbolist ja marksonast. Marksona viitab ohu raskusastmele.

Hoiatustase Tähendus
OHT	Hoiatusteadete eiramine põhjustab surma või raskeid kehavigastusi.
HOIATUS	Hoiatusteadete eiramine võib põhjustada surma või raskeid kehavigastusi.
ETTEVAATUST!	Hoiatusteadete eiramine võib põhjustada kergeid kehavigastusi.
TÄHELEPANUI	Hoiatusteadete eiramine võib põhjustada varakahju.

Ohusumbolid on sumboolsed kujutised, mis viitavad ohu laadile.

Selles dokumendis kasutatakse alljargnevoid ohusumboleid.

Ohusümbol Tähendus
	Üldine ohuteade
	Elektripingest tingitud oht
	Plahvatusoht
	Löikeoht
	Muljumisht

Selle dokumendiga seoses

Ohusümboi Tähendus
	Kuumadest pindadest tingitud oht
	Tugevast magnetväljast tingitud oht
	Mitteioniseerivast kiirgusest tingitud oht

Tabel 2: Ohusumbolid

1.2.3 Hoiatuste struktuur

Selles dokumendis olevatel hoiatustel on standardiseeritud valjanagemine ja standardiseeritud struktuur.

OHT

Ohu/hoiatuse eiramise voimalikud tagajärjed.

Meetmed ja ettevaatusuboud ohu valtimiseks.

Alljargnevas najeks on naidatud hoiatust, millega hoiatatakse likuvatest osadest tingitud elektriloogiohu eest. Nimetatud on meedet ohu valtimiseks.

OHT

Enre remonditödega alustamist ühendage seadmed elektrivor

gust lahti vahemalt 60 sekundit varem.

1.2.4 Üldised sumbolid

Selles dokumendis kasutatakse alljargnevaid üldisi sumboleid.

Üld.&symbol Tähendus
1	Erinöuande tunnus (tekst ja/vöi graafik)
2	Lihtsa nõuande tunnus (ainult tekst)
3	Videojuhendi lingi tunnus

Üld.&symbol Tähendus
	Vajalike tõoriistade tunnus
	Vajalike eeltingimuste tunnus
	Seisukorra tunnus (kui...,siis...)
	Tulemuse tunnus
[Start]Klahvi või nupu tunnus
[00123456]Materjalinumbri tunnus
Olek Kuvatava tekstli/akna tunnus(seadme	ek- raanil)

Tabel 3: Üldised sumbolid

Ohutus

2.1 Üldised ohutusjuhised

2.1.1 Koik kodumasinad

• Elektriliste osade remondil tehtud vead voivad pohjustada elektrilloki!
  Lahutage seade vooluvorgust vahemalt 60 sekundit enne toole hakkamist.
  Pärast remonti peab olema tehtud ohutuskatse vastavalt standardile VDE 0701 vörlriklijke mäusteule.

Teravatest servadest tingitud vigastusoht!

Kandke kaitsekindaid.

Rasketest ja liikuvatest osadest tingitud muljumisoht remondi-, puhastustöde, törkeotsingu ja hoolduse käigus

Oht seadme ohutusele/talitlusele!
Kasutage ainult originaalyaruosasid.

Elektrostaatiliselt tundlike osade (ESD) kahjustamise oht!
- Arge puudutage mooduleid, kaasa arvatud ühendusi ega transporteörlinte.

4.1 Uksetihendi vahetamine

Noue:
Uks on lahti.

1. Tömmake uksetihend poorest välja.

Uksetihend on eemaldatud.

i	Uue uksetihendi paksus võib veidi erineda vana tihendi paksusest. See ei mõjuta ukse sulgemist ja pikaajalist tõöd.
i	Kui teie seadmel on reguleeritavad hinged või hingekinitused, saate sulgemismehhanismi hiljem sobivaks sattida.
i	Väikesed augud uksetihendis on vajalikud ùhutuseks. Need ei ole toot-misvead.

Remont

1. Kontrollige, kas tihendi soon on terve.

1. Kui thendi soon on kahjustatud, -poorduge klienditeeninduse poole.
2. Uksetihendi kerge koverdumine on normalne ega mojuta selle toimvust. Soovitatav onuksetihend enne seadmesse paigaldamist sirgu tommata.

1. Lukake tihendi otsad soone üla- ja alanurka.

Remont

1. Vajutage terve tihend jupphaavalsoonde.

Uksetihend on paigaldatud.

4.2 Käepideme vahetamine

Eritöörlistad:

Tähtotsik TX20 6,3 mm (1/4 tolli) [00340865]

Lapik kruvikeeraja Tera 10 mm × 1,6 mm × 200 mm

Noue: Seade on toitest lahutatud. Ukson lahti.

4.2.1 Käepideme eemaldamine

1. Eemaldage kaks kruvikatet (1).

2.Keerake lahti kaks kruvi (2).
3. Eemaldage kæpide (3).

Ukse käepide on eemaldatud.

4.2.2 Käepideme paigaldamine

Paigaldage vastupidises järjekorras.

Remont

4.3 Lihtsalt avatava käepideme easy opening handle vahetamine

Eritöriistad:

Ristpeaga kruvikeeraja PH2

Noue:

Seade on toitest lahutatud.
Uks on lahti.

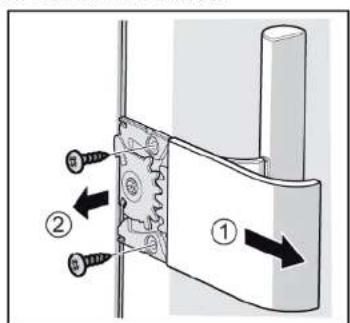

4.3.1 Lihtsalt avatava kä Epideme easy opening handle eemaldamine

1. Eemaldage lihtsalt ayataya käepideme easy opening handle kate (1).

2.Keerake lahti kaks kruvi (2).

Lihtsalt avatav käepide easy opening handle on eemaldatud.

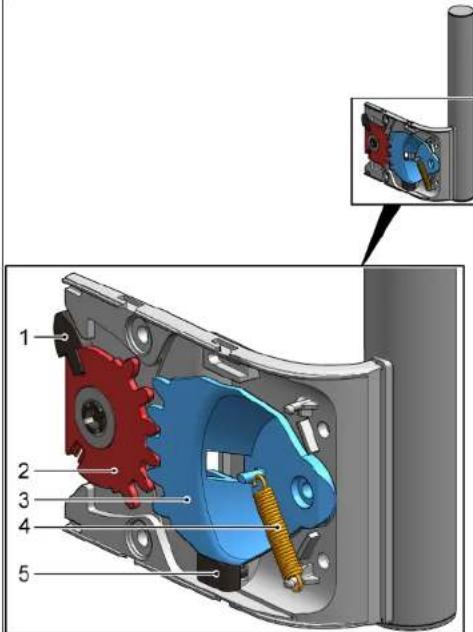

4.3.2 Lihtsalt avatava käepideme easy opening handle paigaldamine

Lihtsalt avatata käepideme easy opening handle mehanism tuleb enne paigaldamist öigesti paika sättida. Tókurvarda (1), hammaskvadrantide (2) ja (3), vedru (4) ning käigupiriku (5) öige korraldus ukse vasakpoolse paigalduse korral on nāha joonisel.

Lithsalt avatava kæpideme easy opening handle allosade korraldus uke- separempools paigaldusek corral on toodud paigaldusjuhistes.

Paigaldage vastupidises järjekorras.

Remont

4.4 Ülemise uksehinge vahetamine

Eritöriistad:

Tahtotsik TX20 6,3 mm (1/4 tolli) [00340865]

Rasked, kogukad seadmed!

Selja- ja lihasevigastused

Seadme ust tohivad eemaldada vaid vastava valjaoppe saanud spetsialistid.
Seadme liqutamiseks on vaja kaht inimest.
Kasutage vaid sobivaid tooriistu ja varustust.

Terayad servad!

Löikehaavad

Kandke kaitsekindaid.

Viltuses asendis seadmete libisemisoht!

Luumurrud/muljumised

Kindlustage seadmed libisemise vastu

Lahtikeeratud poltidest tingitud osade kukkumisoht!

Lahtikeeratud poltidest tingitud osade kukkumisoht!

Seadme teiste osade kahjustused voi klienite vara kahjustused.

Seade on toitest lahutatud.
Seadme sisearmatuur on eemaldatud.

4.4.1 Uksehinge eemaldamine

Remont

1. Pange seade tagakuljele.

2.1.Vajutageulemise hinge katet molemal pool (1).

1. Nihutage ülemise hinge kate valja (2).
2. Eemaldage ülemise hinge kate (3).

Remont

3.1.Keerake lahti kaks kruvi (1). 2.Eemaldageulemine hing (2

Ulemine uksehing on eemaldatud.
4.4.2 Uksehinge paigaldamine
Paigaldage vastupidises järjekorras.

Remont

4.5 Ülemise uksehinge vahetamine (uks koos kuvaga)

Eritöriistad:

Tahtotsik TX20 6,3 mm (1/4 tolli) [00340865]

HOIATUS

Rasked, kogukad seadmed!

Selja- ja lihasevigastused

Seadme ust tohivad eemaldada vaid vastava valjaoppe saanud spetsialistid.
Seadme liqutamiseks on vaja kaht inimest.
Kasutage vaid sobivaid tooristu ja varustust.

ETTEVAATUST!

Terayad servad!

Löikehaavad

Kandke kaitsekindaid.

HOIATUS

Viltuses asendis seadmete libisemisoht!

Luumurrud/muljumised

Kindlustage seadmed libisemise vastu.

ETTEVAATUST!

Lahtikeeratud poltidest tingitud osade kukkumisoht!

Lahtikeeratud poltidest tingitud osade kukkumisoht!
Seadme teiste osade kahjustused voi klientde vara kahjustused.
Kinnitage osa allakukkumise vastu.

OHT

Kui remonditdd on valesti tehtud, esineb elektrilogist tingitud eluoht.

Elektrilisi osasid peavad parandama kvalifitseeritud elektrikud.
Pärast remont peab olema tehtud ohutuskatse vastavalt standarde VDE 0701 voi rikike mäarustele.

A OHT

Enre remonditödega alustamist ühendage seadmed elektrivor

gust lahti vahemalt 60 sekundit varem.

Noue:

Seade on toitest lahutatud.
Seadme sisearmatuur on eemaldatud.

Remont

4.5.1 Uksehinge eemaldamine

1. Pange seade tagaküljele.

Remont

2.1.Vajutage ülemise hinge katet molemal pool (1).
2. Nihutage ülemise hinge kate valja (2).
3. Eemaldage ülemise hinge kate (3).

3.1. Eemaldage kaablikarbi kate (1).
2. Eemaldage kaablikaitse (2).
3. Lahutage elektruhendus (3).
4.Keerake lahti kaks kruvi (4).
5. Eemaldage ülemine hing (5).

Ulemine uksehing on eemaldatud.

4.5.2 Uksehinge paigaldamine

Paigaldage vastupidises järjekorras.

Remont

4.6 Alumise uksehinge vahetamine

Eritöriistad:

Tahtotsik TX20 6,3 mm (1/4 tolli) [00340865]

Rasked, kogukad seadmed!

Selja- ja lihasevigastused

Seadme ust tohivad eemaldada vaid vastava valjaoppe saanud spetsialistid.
Seadme liqutamiseks on vaja kaht inimest.
Kasutage vaid sobivaid tooristu ja varustust.

Terayad servad!

Löikehaavad

Kandke kaitsekindaid.

Viltuses asendis seadmete libisemisoht!

Luumurrud/muljumised

Kindlustage seadmed libisemise vastu

Lahtikeeratud poltidest tingitud osade kukkumisoht!

Akkuvatest osadest tingitud vigastused.
Kinnitage osa allakukkumise vastu.

Lahtikeeratud poltidest tingitud osade kukkumisoht!

Seadme teiste osade kahjustused v i klientide vara kahjustused.

Seade on toitest lahutatud.
Seadme sisearmaluur on eemaldatud.
Seade on pandud tagakuljle.
Ulemine hing on eemaldatud.151

4.6.1 Alumise ukehinge vahetamine

1. Eemaldage uks.

2.1.Keerake kruvi lahti (1).

2.Keerake alumine hing valja (2).
3. Eemaldage alumine hing (3).

Alumine hing on eemaldatud.

4.6.2 Alumise uksehinge paigaldamine

Paigaldage vastupidises järjekorras.

Remont

4.7 Riiuli vahetamine

Noe:
Uks on lahti.

4.7.1 Riiuli eemaldamine

Tommake riiul valja.

Riul on eemaldatud.

4.7.2 Riiuli paigaldamine

Paigaldage vastupidises järnekorras.

Remont

4.8 Kulmutatud toidu mahuti vahetamine

Noe:
Uks on lahti.

4.8.1 Kulmutatud toidu mahuti eemaldamine

1. Tömmake kulmutatud toidu mahuti täielikult valija (1).
2. Eemaldage kulmutatud toidu mahuti (2).

Kulmutatud toidu mahuti on eemaldatud.

4.8.2 Kulmutatud toidu mahuti paigaldamine

Paigaldage vastupidises järjekorras.

Remont

4.9 Jaakuubikute resti vahetamine

Noe:

Uks on lahti.

1. Tömmake valja riul külmutatud toidu mahuti ja jäakuubikute restiga (1).
2. Vabastage haagid (2)
3. Eemaldage jaakubikute rest (3).

Jäakuubikute rest on eemaldatud.

4.10 Ülemise LED-tule vahetamine

Eritöriistad:

Lapik kruvikeeraja Tera 2,4 mm × 0,4 mm × 60 mm, komplektis [00341820]

Teie seadmel on LED-tuli, mis ei vaja hooldust.
Seda tuld tohib parandada ainult klienditeenindus voi volitatud tehnik!

OHT

Kui remonditdd on valesti tehtud, esineb elektrilogist tingitud eluoht.

Elektrilisi osasid peavad parandama kvalitseeritud elektrikud.
Parast remonti peab olema tehtud ohutuskatse yastayalt standar
dile VDE 0701 yoi rijkikele maarustele.

OHT

Likuvatest osdest tingitud elektrilogi oht! Elektrilogist tingitud sum

Enne remonditödega alustamist uhendageeadmed elektrivor

gust lahti yahemalt 60 sekundit varem.

ETTEVAATUST!

Teravad servad!
Löikehaayad
Kandke kaitsekindaid.

Noue:

Seade on toitest lahutatud.
Uks on lahti.
Ulemine sisearmatuur on eemaldatud.

4.10.1 LED-tule eemaldamine

1. Liigutage LED-tuld vasakule.

LED-tule elektruihendus on lahutalud.

1. Vabastage LED-tule haagid.

Remont

1. Eemaldage LED-tuli, ligutades seda ettepoole.

LED-tuli on eemaldatud.
4.10.2 Ülemise LED-tule paigaldamine
Paigaldage vastupidises järjekorras.
