MANUAL DE UTILIZARE PE800US Pattfield

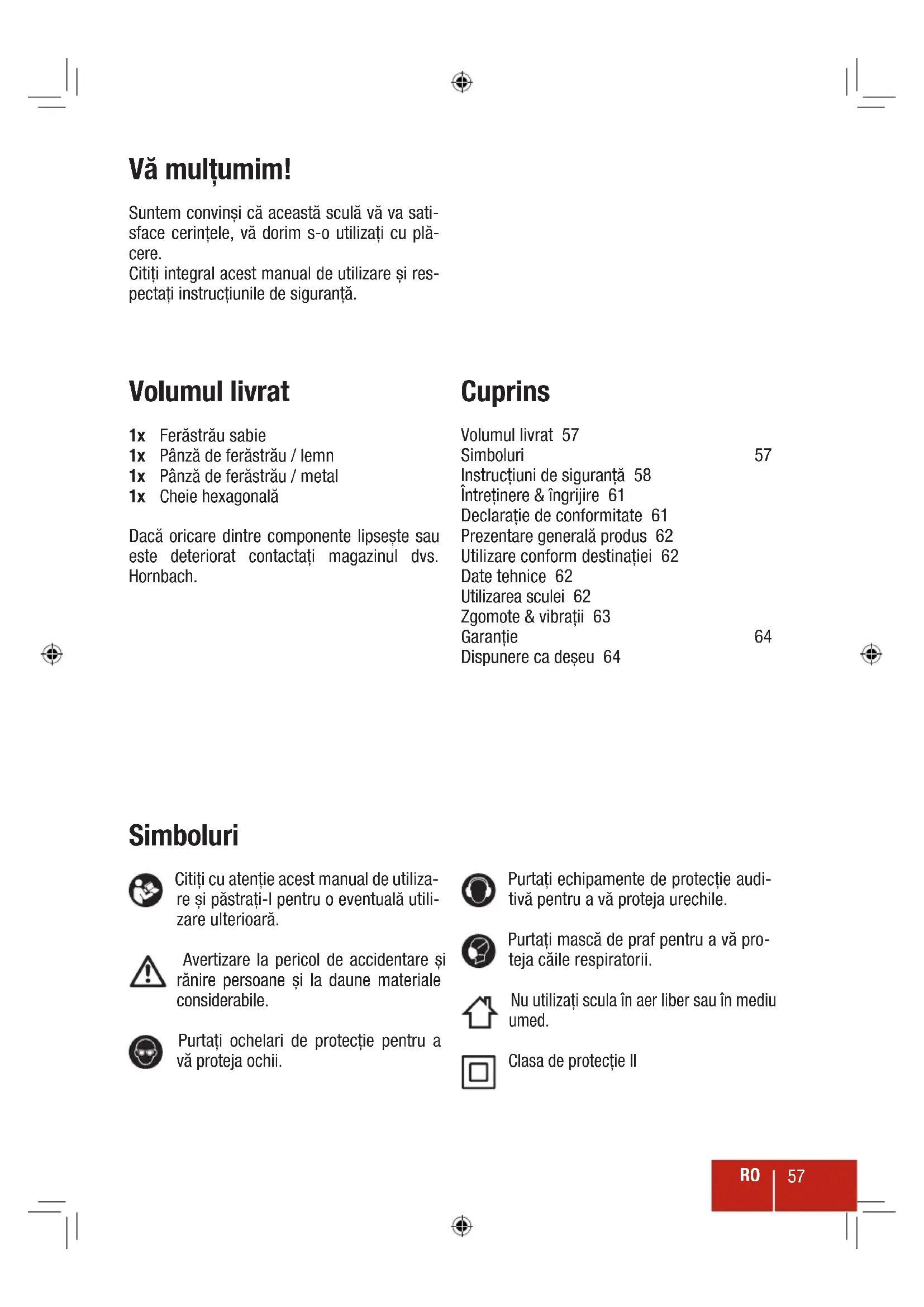

1x Ferastrau sabie
1x Pânză de ferăstrău / lemn
1x Pânză de ferăstrău / metal
1x Cheie hexagonala

Dacă oricare)dentre componente lipsește sau este deteriorat contactați magazinul dvs. Hornbach.

Cuprins

Volumul livrat 57

Simboluri 57

Instruţiuni de siguranta 58

Intretinere & ingrijire 61

Declaratie de conformitate 61

Prezentare generală produs 62

Utilizare conform destinatiei 62

Date tehnice 62

Utilizarea sculei 62

Zgomote & vibratii 63

Garantie 64

Dispunere ca deseu 64

Simboluri

Citi ci atentie acest manual deutiliza- re si pastra-i pentru o eventuala utilizezare ulterioara.

Puratai masca de praf pentru a va proteja caile respiratoriii.

Nuutilizati scula in aer liber sau in mediu umed.

A VERTISMENT Citi toate indicatile de averizare si instructiunile. Nerespectarea indicatilor de averizare si a instrictiunilor poate provoca electrocutare, incendii si/sau raniri grave.

Păstrați toate indicatiile de avertizareși instruţiunile in vederea適用ărilor viitoa- re.

Termenul de „sculă electrică“ folosit în indicatorile de avertizare se refera la sculele electricale alimentate de la retea (cu cablu de alimentare)și la sculele electrice cu accumulator (fara cablu de alimentare).

1 SIGURANTA LA LOCUL DE MUNCA

a) Mentineti-va sectorul de lucru curat si bine iluminat. Dezordinea sau sectoarele de lucru neluminate pot duce la'accidente.
b) Nu lucrati cu scula electrica in mediu cu pericol de explozie, in care exista lichide, gaze sau pulberi inflamabile. Sculele electrice genereazsa scantei care pot aprinde praful Sau vaporii.
c) Nu permieti accesul copiilor si al altero persone in tampul utilizarii sculei elec trice. Daca va este restrasă atentia puteti pierde control asupra masinii.

2 SIGURANTA ELECTRICA

a) Stecherul sculei electrice trebuie sa fie potrivit prizei electrice. Nu este in nici un caz permisa modificarea stecherului. Nu folosi fi-se adaptoare la sculele electrice legate la pamant de protectie. Stecherele nemodificate si prizele corespunzataoare diminueazra riscul de electrocutare.
b) Evitàti contactul corporal cu suprafete legate la pâmǎnt ca tevi, instalati di incălzire, sareș si frigidere. Există un risc crescut de electrocutare atunci cand corpul va este legat la pâmǎnt.
c) Feriti masina de ploaie Sau umezeal.

Patrunderea apei intr-o sculă electrică măreșriscul de electrocutare.

d) Nu schimbați destinatația cablului folosindu-l pentru transportarea sau suspendarea sculei electrice ori pentru a trage ștecherul afara din priză. Feriti cablul de caldură, ulei, muchii ascutite sau componente aflate in miscare. Caburile deteriorate sau incurcate mâresc riscul de electrocutare.
e) Atunci cand lucrati cu o sculă electrică in aer liber, folosiți numai cabluri prelungitoare adecvateși pentru mediol exterior. Folosirea unui cablu prelimgitor adecvat pentru mediol exterior diminuează riscul de electrocutare.
f) Atunci cánd nu poate fi evitata utilizesculei electrice in mediu umed, folosiuni intrerupator automat de protectie impotrivata tensiunilor periculoase. Intrebuiuntarea unui intrerupator automat deprotection impotrivata tensiunilor periculoase reduce riscul de electrocutare.

3 SIGURANTA PERSOANELOR

a) Fiti atenti, aveti grijă de ceea ce faceti si procedati rational atunci cand lucrati cu o sculă electrică. Nu folositi scula electrică atunci cand sunteti obosiţi sau va aflatii sub influenta drogurilor, a alcoolului sau a medicamentelor. Un moment de neatentie in timpul utilizarii masinii poate duce la raniri grave.
b) Purtati echipament personal de protec-tie si intotdeauna ochelari de protectie. Purtarea echipamentului personal de protectie, ca masca pentru praf, incaltaminte de siguranta antiderapanta, casca de protectie Sau protectia auditiva, in functie de tipul si utilizes area sculei electrice, diminuează riscul ranirilor.
c) Evitati o punere in functiune involuntara. Inainte de a introduce stecherul in prizasi/sau de a introduce accumulatorul in scula electrica, de a oridica sau de a o transporte, asigurati-va ca aceasta este oprita. Daca atunci cand transporte scula electrica tineti degetul pe intrerupator saudacaporniti scula electrica inainte de a o

racorda la reteaua de curent, puteti provoca accidente.

d) Inainte de pornirea sculei electrice in Departati dispositivele de reglare saue cheile fixe din aceasta. Un dispositiv Sau o cheie lasata intr-o componenta de masina care se roste pe poate duce la raniri.
e) Evitati o tinita corporala nefireasca. Adoptati o pozitic stablei si menteti-vintotdeauna echilibrul. Astfel veti putea controla mai bine masina in situati neasteptate.
f) Puratai imbracaminte adecvata. Nu puratai imbracaminte larga sau podoabe. Feriti paurul, imbracaminteaa si manusile de piesele aflate in miscare. Imbracamntea larga, paurul lung sau podoabele pot fi prinse in piesele aflate in miscare.
g) Daca pot fi montate echipamente de aspirare si colectare a prafului, asigurativa ca acestea sunt racordate si folosite in mod corect. Folosirea unei instalati de aspirare a prafului poate duce la reducerea poluarii cu praif.

4 UTILIZAREA Şİ MANEVRAREA ATENTÀ A SCULELOR ELECTRICE

a) Nu suprasolicitate maşina. Folosiţi pentru executarea lucrări dv. scula electrifică destinata acelui scop. Cu scula electrifică potrivita lucrati mai bineși mai Sigur in domeniul de putere indicat.
b) Nu folosiţi scula elecrica dacă aceasta are intrerupătorul defect. O scula electrifica, care nu mai poate fi pornita sau oprita, este periculoasași trebuie reparata.
c) Scoatei stecherul afara din priza si/sau indeparta ti accumulatorol, inante de a executa reglaje, a schimba accesorii sau de a pune masina la o parte. Aceastma sura de prevedere impiedica pornerea involuntara a sculei electrice.
d) Păstraţi sculele electrice nefolosite la loc inaccesibil copiilor. Nu lasaţi sa lucreze cu masina persone care nu sunt familiarizate cu aceasta Sau care nu au citit aceste instruciuni. Sculele electrice devin periculoase atunci cand sunt folosite de persone lipsite de experientă.

e) Intretineti-va scula electrica cu grijă. Controla dacă componentele mobile ale sculei electrice functionează impecabil si dacă nu se blochează, sa dacă există piese rupte Sau deteriorate astfel incât sa afecteze functionearea sculei electrice. Inainte de/utilizare dati la reparat piesele deteriorate. Cauza multor accidente a fost intretinerea necorespunzătoare a sculelor electrice.

f) Mentineti bine ascutite si curate dispositivele de taiere. Dispositivele de taiere intreinite cu grij, cu taisuri ascutite se intepenesc in mai mica masura si pot fi conduse mai usor.
g) Folosiţi scula electrică, accesoriile, dispostivile de lucru etc. conform prezentelor instrukturi. Tineti cont de condiţile de lucruși de activitatea care trebuie desfăsurata. Folosirea sculelor electrice in alt scop decât pentru UTILIZările prevăzute, poate duce la situati periculоase.

5 SERVICE

a) Incredinta scula electrica pentru reparare numai personalului de specialitate, calificat in acest scop, repararea făcandr-se numai cu PIEse de schimb originale. Astfel veți fi siguri că este mentinută siguranta masinii.

AVERTIZÄRIDE SIGURANTÄ SPECIFICETU LAJULUI PENTRU FERÄSTRAIE SABIE.

a) Dacă realizati o operatța la care accesoriul de tăiere poate atinge circuite ascunse sau cablul propriu atunci prin-deți unealta de suprafata de prindere izolata. Contactul accesoriului de tăiere cu un circuit sub tensiune va face ca piesele metalice expuse ale uneltei electrice să fie sub tensiuneși pot electrocuta operatorul.
b) Tiniči-vá除去 mainile de zona de tāiere. Nu introduci mainile subpiesa prelucrata. Contactul cu pānza de ferăstrau poate duce la vătamari corporale.
c) Asezati masina pe piesa prelimucrata numai cand aceasta este pornita. In caz contrar exista pericolul unui recul dacu titul se intepeneste in piesa prelimucrata.
d) In timpul tãierii plac de bază reglabila trebuie sã fie spre piesa prelucrata. Pânza de ferăstrău se poate intepeniși poate duce la pierderea controlului asupra utilajului.
e) Daca taierea este completă, opriti masina si trajeți pânza de ferăstrău din tăietură numai după ce este complet oprită. In acest mod puteti evita reculul si puteti Pune jos masina in condiții siture.
f) Folosiţi numai pânze de ferăstrău ne-deteriorate in stare perfectă. Pânză de ferăstrău Indoită sau tocitate poate rupe sau influența negativ tăirea sau poate cauza recul.
g) Nu incercati să franati pânza de ferăstrău după decuplarea aparatului prin aplicarea unei presiuni laterale. Pânza de ferăstrău se poate deteriorora, rupe sau se poate declanse un recul.
h) Fixati bine materialul. Nu tini ti piesa cu mana sau cu piciorul. Nu atingeti obiectele sau pardoseala cu ferastrul, cand acesta este in fonctionare. Pericol de recul.
i) Cánd lucrati cuutilajul, tini-1 intotdeauna ferm cu ambele maini si asigu-rati-i o poziie stabila. Sculele electrice pot fi dirijate mai sigur cu doua maini.
i) Fixati piesa prelimucrata. O piesa fixata intr-un dispositiv de prindere sau intr-o

menghina este mult mai sigur sustinută decât inmana dvs..

k) Inainte de a o depune jos, asteptati pană cänd masina se oprește complet. Scula introdușa se poate ințepeniși poate duce la pierderea controlului asupra aparatului.

Intretnere & ingrijire

Precautie! Avei grijca scula sa fie oprita si decuplata.

• Intotdeauna mentineti scula curata, uscata si lipsita de ulei Sau grasime.
• Purtati ochelari de protectie in timpul curatii.
• In vederea sigurantei si calitatei muncii intotdeauna mentineti curate masina si fantele de aerisure.
• Verificati regulat dacă a intrat graf sau alte corpuri străine prin grilajul de lângă motor sau in jurul butonului on/off. Pentru indepartarea eventualului graf acumulat folosiți o perie moale.
• Daca este nevoie de curatarea corpului sculei atunci stergeti-l cu o cappa moale umeda. Se poate folosi un detergent bland dar nu si alcohol, petrol sau alti agente de curatare.
• Niciodata nu folosiţi agenti alcalini pentru curătarea pieselor din plastic.
• Ungetti la intervale reglude allaie piesele in miscare.
• Verificati periodico toate fixarile. Acestea cu timpul pot deveni slabe din cauza vibrantiilor.

Precautie! Dacă cablul de alimentare este deteriorat acesta trebuie

Inlocuit de catre producator Sau agentul service al acestuia sau persone calificate in mod asemanator in vederea evitarii pericolelor.

Declaratie de conformitate

Declaram că produsul descrijis in Date tehnice:

ERGO TOOLS

800 W Ferăstrău sabie PE-800US

fabricat pentru:

Hornbach Baumarkt AG

Hornbachstraße 11

76879 Bornheim / Germania

este conform cu urmatoarele directive:

Directiva masini 2006/42/EC

Directiva EMC (compatilitate electro

magnetica) 2004/108/EC

si este in conformitate cu urmatoarele standarde armonizate aplicabile:

EN 60745-1:2009+A11

EN 60745-2-11:2010

EN 55014-1:2006+A1

EN 55014-2:1997+A1+A2

EN 61000-3-2:2006+A1+A2

EN 61000-3-3:2008

iA. udms fack

Andreas Back

Sef asigurare calitate

Prezentare generală produs

Utilizarea uneltei

1 Disc gradat pentru reglarea vitezei
2 Mandrina panza de ferastrau
3 Placă de bază
4 Pânză de ferăstrău
5 Butonul de blocare
6 Buton On/Off
7 Cablu electric
8 Suruburi placă de bază /帽子

Utilizare conform destinatiei

Scula este destinata operatilor de taiere efectuate pe lemn, plastic sau metal. Scula nu este potrivita pentru'utilizare commercia.

Orice altautilizare sau modificare a sculei se considera fiutilizare necorespunzatoare si poate conducie la pericoleconsiderabile.

1. Asezati in a sa fel scula pe pisa prelimucrata, incat plac de baz sa fie in contact perfect cu pisa prelimucrata. Aveti grijsa nu se alunce pisa prelimucrata.
2. Pentru a porni scula apasati si tinei apasat butonul on / off 6. Pentru a bloca butonul on / off 6 in pozitie apasati butonul de blocare 5 in timpe ce butonul on / off 6 este apasat. Incepei lucrul tinand scula cu o mana de maner iar cu cealaltamana de manerul izolat 8.
3. Lasa scula sa-si atinga viteza sa maxima si incepeti sa taiati incet piesa prelimocrata.
4. Pentru a opri unealta apasati si eliberati butonul on / off 6.

Avertizare! In tampul utilizarii pânza de ferăstrău se incalzeșteși devine

fierbinte. Aveṭi grijā sā nu o atingeti. Pericol de arsuri.

Date tehnice

Tensiunea nominală 230 V / ~50 Hz

Puterea nominală 800 W

Turatia demers in gol (n_0) 0-2800/min

Suport scula SDS

Cursa 20 mm

Capacitatea maxima de taiere Lemn 105 mm

Greutatea 2,43 kg

Clasa de protectie

Nivel de presiune sonora (L_)

Nivel de putere sonora (LwA)

Emisie max. de vibrati (ah,B)

Otel nealiat 6 mm

//

88 dB(A) / Incertitudine K = 3 dB(A)

99 dB(A) / Incertitudine K = 3 dB(A)

11,34 m/s 2 / Incertitudine K = 1,5 m/s²

REGLAREA PLÁCII DE BAZA

1 Slabiti cu cheia hexagonala cele doua suruburi 8 ale placii de bazăși reglate placă de bază in positia dorita.

2 Strangei cele doua suruburi ale placii de bază 8 cu cheia hexagonală.

Precautie! Aveti grijca scula sa fie oprita si decuplata.

INLOCUIREA PÁNZEI DE CIRCULARA

1 ExtPojetimpuoprnpandei tteetadirn2 in sens contrar acelor de ceas.

2

mandrina pänzei de ferăstrău si dati drumul mandrinei pänzei de ferăstrău 2.

Precautie! Avei grijca scula sa fie oprita s decuplata.

Precautie! Pânz de ferăstrău este ascutță.

3

Introduci panza de ferastrau in deschiderea din plac a de baz 3.

4

Rotiti mandrina de prindere a pânzei de ferăstrau 2 in sens contrar acelor de ceas. Introduciţi pânza in clema SDS si eliberati clema pânzei de ferăstrau 2. Verificati fixarea fermă a pânzei de ferăstrau.

TÄIEREA IN GENERAL

1 Pânz de ferăstrău intotdeauna trebuie să fie mai lungă decât grosimea piesei. Placa de bază trebuie să fie in permanță in contact cu piesa prelimucrata.

TAIEREPRININTRAREINMATERIAL

2

Asezati plac de baz pe piesa prelimocrata. Porniti scula si introduci incet panza de ferastrau in piesa prelimocrata.

Täirea prin plonjare este posibilá numai pentru materiale moi, cum ar de plastic.

Zgomot & vibratie

Valorile specificate in aceste instruciuni sunt masurate in concordanta cu o procedura standardizata de masurate descrisa in EN 60745 si se pot utilize pentru compararea sculelor. Acestea pot fi utilizes intr-o evaluare preliminara a expunerii. Valoarea de vibratie declarata este valabilita pentru utilizes area principala a sculei, dar Utilizarile diferite de aceasta sau intreinerea necorespunzatoare a sculei pot avea ca rezultat alte valori de vibrati. Acestea pot creste semnicatifiv nivelul de vibratie pe perioada totala de lucru.

O estimare a nivelului de vibratie poate sa ia in considerare perioadele de tamp in care scula este oprita pau fonctioneaza dar nu este

folosita momentan. Aceasta poate avea ca rezultat o sarcina prin vibrații mai redusă pe intreaga perioada a muncii.

Se potlua masuri suplimentare de siguranta in vederea protejarii utilizatorului de efectele vibratiei: Intretineti scula si accesoriile acestea, menteni-va mainile calde si adaptati corespunzator programul de lucru.

Garantie

In cazul deranjamentelor care tin de defectele de material sau de fabricatie va rugam contacta magazineinul dvs. Hornbach.

1. Aceste situati implică garantii supplementareși sunt gratuite. Normele de garantie asigurate de lege rămân nemodificate.
2. Garantia este limitata la defectele de fabricatie si defectele de material respectiv la eliminarea acestor defecte sau alternativ la inlocuirea produsului. Deoarece produse noastre nu sunt destinate unei utilizari professionale, consideram ca contractul de garantie i si pierde valabilitatea dac a se folosesc in alte condiiti. Nu sunt acoperite de garantie urmatoarele: daune de transport, daune rezultate din nerespectarea manualului de instalare Sau Utilizare (cum ar fi connectarea la o tensiune necorespunzatoare sau o legare gresit), instalare necorespunzatoare,utilizare abuziva sau incorecta (cum ar fi de ex. suprasolicitarea produsului sau utilizingarea unor scule sau accesorii neomologate), nerespectarea prederilor de intretinere si siguranta, patrunderea unor obiecte straine (cum ar fi nisipul, piete sau praf), forte aplicate gresit sau evenimente cauzate de utilizesator (cum ar daunele rezultate din cadere) plus o uzura normala acceptata (cum ar fi baterile, panzele etc.). Garantia isi pierde valilitatea in cazul unor interventi neautorize.
3. Perioada de garantie este de trei ani si incepe cu data achizitionarii produsului. Revendicarile de garantie pot fi formulate in doua saptamani de la descoperirea defectului. Revendicarile de garantie care sosesc mai tarrziu sunt excluse.Perioada de garantie nu se va extinde in urma reparatiilor saa a inlocuirii,si nici nu va incepe o noua perioada de garantie pentru produs pau eventualele piese de schimb.
4. Pentru a aplica revendicarile de garantie contactati magazinul dvs. Hornbach si pre

zentati factura in original sau o alta dovada de cumparare datata. Prin urmare păstrati cu grijă factura dvs. Explicați motivul revendicarii CAT mai bine posibil. Dacă defectul este acoperit de garantția noastră atunci veți primi produsul reparat sau un produs nou.

Dispunere ca deseu

Simbolul pubelei cu roti barata cu doua linii in X indicafaptul ca echipamentele electrice si electronice de aruncat trebuie colectate separat.

Aceste echipamente pot contine substante periculose si care prezinta risc. Aceste unelte trebuie returnate la punctul de colectare prevazut pentru reciclarea echipamentelor elec trice si electronice de aruncat si nu pot fi dispuse ca deseu urban nesortat. Procedand astfel contribuii la păstrarea resurselor si protejarea mediului inconjurator. Pentru mai multe informati li luati legăture cu autoritateile locale.

Nu lasati copii sa se joace cu pungile de plasti ci ambalaj din cauza unor posible accidente sau pericol de sufocare. Tineti aceste materiale la loc sigur sau dispuneti-le respectand mediul ambient.
