BRUKSANVISNING PE800US Pattfield

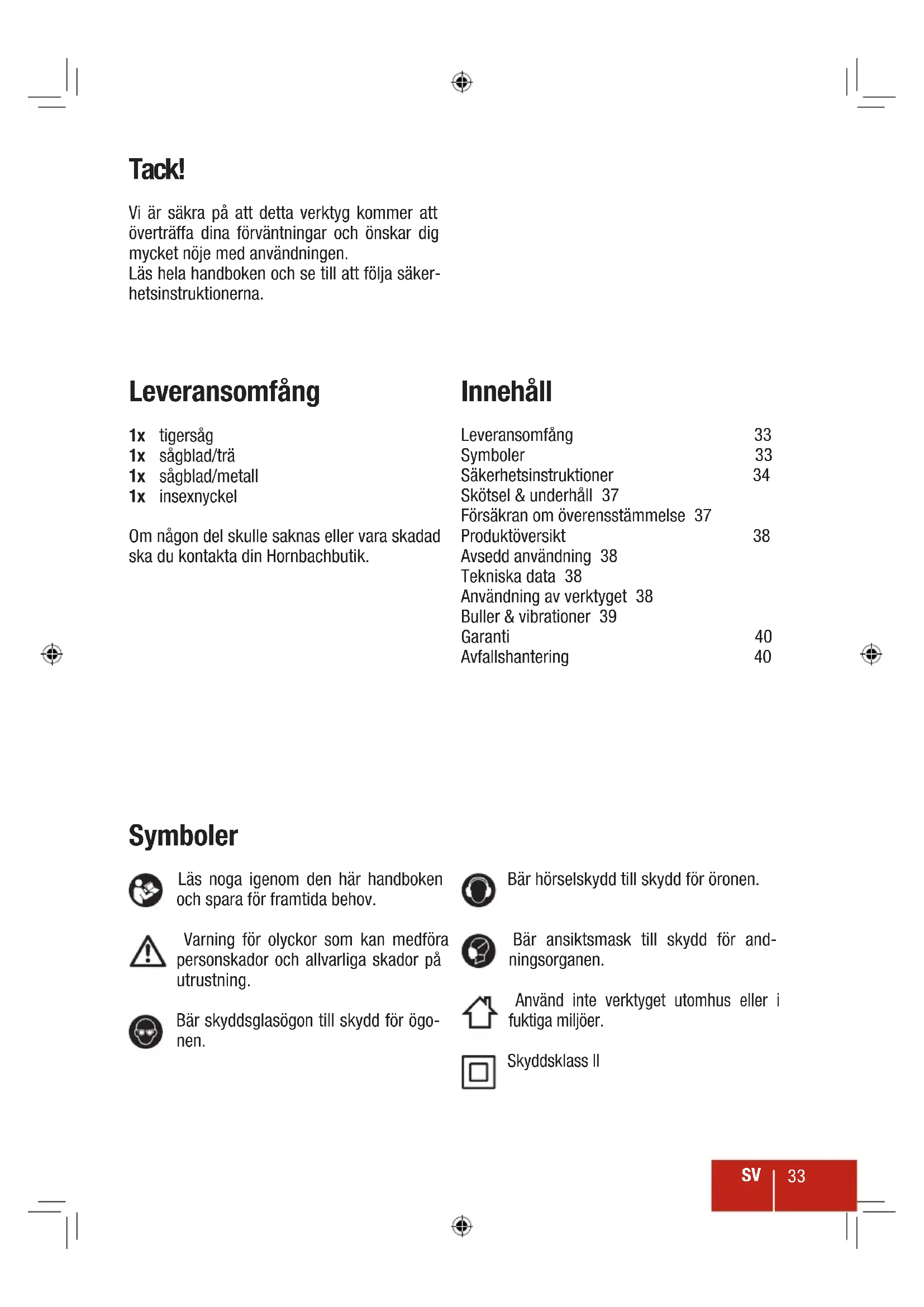

Vi ar sakra pa att detta verktygkommen att overtraffa dina forvantninger och onskar dig mycket noje med anvandningen.
Las hela handboken och se till att folja sakerhetsinstruktionerna.

Leveransomfang

1x tigersag Leveransomfang 33
1x sagblad/trä Symboler 33
1x sagblad/metall Sakerhetsinstruktioner 34
1x insexnyckel Skotsel & underhall 37 Forsakran om overensstammelse 37

Omnagon del skulle saknas aller vara skadad Produktoversikt 38
ska du kontakta din Hornbachbutik. Avsedd anvandning 38

Tekniska data 38
Användning av verktyget 38

Buller & vibrationer 39
Garanti 40

Avfallshantering 40

Symboler

Läs noga igenom den har handboken Bär horselskydd till skydd for oronen. och spara for framtida behov.
Varning for olyckor som kan medfora Bar ansiktsmask till skydd for andpersonskador och allvarliga skador pa ningsorganen. utrusting.
Bär skyddsglasögon till skydd for ögonen. fuktiga miljöer. Skyddsklass II

WARNING Läs noga igenom alla anvisningar. Fel som uppSTAR till foljd avvisiningarna nedan inte foljts kan orsaka brand och/eller allvarliga kroppsskador.

Förvara alla varninger och anvisninger for framtida bruk.

Nedan anvant begrupp "Elverktyg" hänfor sig till nätdrvna elverktyg (med natsladd) och till batteridrivna elverktyg (sladdlosa).

1 ARBETSPLATSSÄKERHET

a) Häll arbetsplatsen ren och välbelyst. Oordning på arbetsplatsen och dalgit belyst arbetsområde kan leda till olyckor.
b) Använd inte elverktyget i explosionsfar-lig omgivning med brännbara vätskor, gaser aller damm. Elverktygen alstrgnistor som kan anteanda dammet aller gaserna.
c) Hall under arbetet med elverktyget barn och obehöriga personer på betryggande avständ. Om du störs av obehöriga personer kan du förlora kontrollen über elverktyget.

2 ELEKTRISK SÄKERHET

a) Elverktygets stickpropp maste passa till vagguttaget. Stickpropp farr absolut inte forandras. Anvand inte adapterkontakteter tillsammans med skyddsjordade elverktyg. Oforandrade stickproppar och passande vagguttag reducerar risken forelstot.
b) Undvik kroppskontakt med jordade ytor som t. ex. rör, varmeelement, spisar och kylskap. Det finns en större risk for elstöt om din kropp ar jordad.
c) Skydda elverktyget mot regn och vata. Trangler vatten in i ett elverktyg okar risken for elstot.
d) Missbruka inte natsladden och använd den inte for att bara eller Honga upp

elverktyget och inte heller for att dra stickproppen ur vagguttaget. Häll natsladden på avstand frän varme, olja, skarpa kanter och rørliga maskindelar. Skadade eller tilltrasslade ledninger ökar risiken for elstöt.

e) När du arbetar med ett elverktyg utomhus använd endast forlangningssladdarsom ar avsedda for utomhusbruk. Om en lamplig forlangningssladd for utomhusbruk anvands minskar risken for elstot.
f) Användett felstromsskyddomdetinte ar möjligt att undvika elverktygets an-vandningifuktig miljö.Felstromsskyddet minskar risken for elstot.

3 PERSONSÄKERHET

a) Var uppmärksam, kontrollera vad du gör och använd elverktyget med förnuft. Använd inte elverktyg Near du ar trött aller om du ar paverkad av droger, alkohol ell er mediciner. Under användning av elverktyg kan även en kort ouppmärksamhet leda till allvarliga kroppsskador.
b) Bar alltid personlig skyddsutrustning och skyddsglasogon. Anvandning av personlig skyddsutrustning som t. ex. damm-filtermask, halkfria sakerhetsskor, skyddshjalm och horselskydd reducerar alltefter elverktygets typ och anvandning risken for kroppsskada.
c) Undvik oavsiktlig igangsattning. Kontrollera att elverktyget ar frankopplat innan du ansluter stickproppen till vagguttaget och/eller ansluter/tar bort batteriet, tar upp eller bar elverktyget. Om duBAR elverktyget med fingret pa stromstallaren uller ansluter pakopplat elverktyg till natstrommen kan olycka uppsta.
d) Ta bort alla inställningsverktyg och skruvnycklar innan du koplar pa elverktyget. Ett verktyg ullen nyckel i en roterande component kan medfora kroppsskada.
e) Undvik onormala kroppsställningar. Set till att du stär stadigt och häller balansen. I detta fall kan dulettare kontrollera elverktyget i ovängtade situationer.
1) Bar lampliga arbetskläder. Bär inte lost

hängande kläder aller smycken. Håll haret, kläderna och handskarna på avstand frän rörliga delar. Lõst hängande kläder, langt här och smycken kan dras in av roterande delar.

g) Vid elverktyg med dammutsugningsoch -uppsamlingsutrustning, se till attdenna ar ratt monterade och anvands pakorrekt satt.Anvandning av dammutsug- ning minskar de risker damm orsakar.

4 KORREKT ANVÄNDNING OCH HANTERING AV ELVERKTYG

a) Überbelasta inte elverktyget. Använd für aktuell arbete avsett elverktyg. Med ett lampligt elverktyg kan du arbeta bättre och säkrare inom angivet effektområde.
b) Ett elverktyg med defekt stromställare fär inte langre användas. Ett elverktyg som inte kan koplas in uller ur ar farligt och maste repareras.
c) Dra stickproppen ur vagguttaget och/ell er ta bort batteriet innan inställingar utfors, tillbehördsdelar byts ut erler elverktyget lagras. Denna skyddsåtgård forhindrar oavsiktlig inkoppling av elverktyget.
d) Forvara elverktygen oåtkomliga for barn. Låt elverktyget inte användas av personer som inte ar förtrognam med dess användning eller inte LASTenna anvisning. Elverktygen ar farliga om de används av oerfarna personer.
e) Skot elverktyget omsorgsfullt. Kontrolera att rorliga componenter fungeralfelfritt och inte karvar, att componenterinte brustit aller skadats; orsaker somkan leda till att elverktygets Funktionerpaverkas menligt. Lat skadade delarrepareras innan elverktyget tas i bruk. Mnga olyckor orsakas av daltigt skotta elverktyg.
f) Häll skärverktygen skarpa och rena. Omsorgsfullt skötta skärverktyg med skarpa eggarkommen inte sällett i kläm och gär lättare att styra.
g) Använd elverktyget, tillbehör, insatsverktyg osv. enligt dessa anvisningar. Ta hänsyn till arbetsvillkoren och arbetsmomenten. Om elverktyget används på att

satt som det inte ar avsett for kan farligasituationer uppsta.

5 SERVICE

a) Låt endast kvalificerad fackpersonal reparera elverktyget och endast med originalreservdeler. Detta garantarar att elverktygets sakerhet upprätthälls.

MASKINSPECIFIKA SAKERHETSVARNINGAR FÜR TIGERSAGAR

a) Häll alltid i elverktyg i de delar som ar isolerade. Under arbetet kan det hända att skarpa componenter kommer i kontakt med dolda ledninger erller verktygets stromkabel. Om vassa delar kommer i kontakt med stromforande kabel eller ledning kan oisolerade metalldelar på verktyget ochsà bli stromforande och utsätta användaren for elektriska stötar.
b) Håll undan händerna frän sagområdet. Ha aldrig händerna under arbetsstycket. Kontakt med sagbladet kan orsaka personskador.
c) Satt inte an maskinen mot arbetsstycket forrän det ar igang. Annars finns det risk for att det slr tillbaka nar skärverktyget griper tag i arbetsstycket.
d) Vid sagning maste den justerbara fotplattan alltid vara riktad mot arbetsstycket. Sagbladet kan kilas fast och orsaka att man forlorar kontrollen over maskinen.
e) När skäret har slutförs, stäng av maskinen och dra sedan ut sāgbladet franskäret när det ar i stillestand. Pā det här viset kan du undvika att den slár tillbaka och lögga ner maskinen på ett sakert satt.
f) Använd endast oskadade sagblad som ar i perfekt skick. Böjda eller sloa sagblad kan gå sönder, negativt paverka skäret aller orsaka basklag.
g) Bromsa inte sagbladet genom att trycka at sidorna after att maskinen har stängts av. Sagbladet kan skadas, brytas aller orsaka bakslag.
h) Klam fast materialet ordentlich. Håll inte fast arbetsstycket med händerna eller fötterna. Rör inte vid foremål på golvet;när sagen ar igäng. Risk for bakslag.
i) Häll stadigt maskinen med båda händerna och se till att stå stabilt när du arbetar med maskinen. Elverktyget styrs på ett säkrare sätt med båda händerna.
j) Spann fast arbetsstycket. Ett arbetsstycke som sitter fast med en tving ellkr lamma ar betydligt battre sakrat an om den bara halls fast med ena handen.

k) Vänta alltid tills maskinen har stannat helt innan den laggs ner. Verktygsfastet kan klämmas och orsaka fforlorad kontroll over elverktyget.

Skötsel & underhäll

Var forsiktig! Se till att verktyget ar avstangt och inte anslutet till elnätet.

• Se till att hälla verktyget rent, torrt och fritt frän olja och fett.
• Bar alltid skyddsglasogon vid rengöring av verktyget.
• For att slagborren ske fungera sakert och korrekt maste verktyget och ventilationspringorna vara helt rena.
• Kontrolera regelbundet om det finns damm aller främande foremal i gallret nara motorn och vid on/off-knappen. Använd en mjuk borste for att avlagsna ansamlat damm.
• Om verktyget behover tokas av anvander man en mjuk, fuktad trasa. Ett milt rengöringsmedel kan tillsättas men alcohol, bensin eller annat rengöringsmedel fär absolut inte användas.
• Använd aldrig fratande ämnen für rengöring av plastkomponenter.
• Smörj alla rörliga delar med jämna mellanrum.
• Kontrollera även alla faspunkter med jämna mellanrum. De kan lossa pga vibrationerna vid arbete med verktyget.

Var forsiktig! Om strömkabeln skadats ska man for att undvika risker,

lata tillverkaren, tillverkarens servicerepresentant aller annan person med motsvarande kvalifikationer byta den.

Försakran om overensstammelse

Vi intygar attprodukten som beskrivs under Tekniska data:

ERGO TOOLS

800 W Tigersag PE-800US

tillverkad for

Hornbach Baumarkt AG

Hornbachstraße 11

76879 Bornheim / Tyskland

uppfyller bestammelserna i foljande direktiv

Maskindirektivet 2006/42/EG

EMC-direktivet 2004/108/EG

och i enlighet med foljande tillampliga standarder

EN 60745-1:2009+A11

SS-EN 60745-2-11:2010

EN 55014-1:2006+A1

EN 55014-2:1997+A1+A2

EN 61000-3-2:2006+A1+A2

SS-EN 61000-3-3:2008

Andreas Back

Kvalitetschef

Bornheim, 3.06.2013

Produktoversikt

1 Varvitalsvred
2 Sågbladsklämma
3 Fotplatta
4 Sāgblad
5 Frigöringsknapp
6 On/Off-knappen
7 Natsladd
8 Skruvar i fotplattan/handtag

Avsedd användning

Verktyget ar avsett for sagning i tra, plast, och metall. Verktyget ar inte avsett for professionnell anvandning.

Alla annan användning eller modifiering av verktyget ar iced avsedd användning och kan orsaka avsevarda skador.

Användning av verktyget

1. Placera verktyget mot arbetsstycket sa att fotplattan har kontakt. Se till att arbetsstycket inte kan glida undan.
2. Starta verktyget genom att trycka pa strömbrytaren 6. Lás strömbrytaren 6 i position genom att trycka pa lasknappen 5 medan strömbrytaren 6 halls intryckt. Borja arbeta samtidigt som verktyget halls med en hand i handtaget och den andra handen pa det isolerade greppet 8.
3. Lat verktyget komma upp i fullt varvthal och saga sakta arbetsstycket.
4. Stang av verktyget genom att trycka in och slappa upp on/off-knappen 6.

Varning! Sågbladet blir varmt under användning. Var försiktig sa att du

inte rör vid den. Risk for brännskador.

Tekniska data

Markspanning 230V / 50Hz

Märkeffekt 800 W

Varvital obelastad (_0) 0-2800/min

Verktygshällare SDS

Slaglängd 20 mm

Max. sagdjup tra 105 mm

Vikt

Skyddsklass

Ljudtrycksniva (L_)

Ljudeffektniv (wA)

Max. vibrationsemission (a_h,B)

olegerat stal 6 mm

2,43 kg

88 dB(A)/osakerhet K = 3 dB(A)

99 dB(A)/osakerhet K = 3 dB(A)

11,34 m/s²/osakerhet K = 1,5 m/s²

JUSTERING AV FOTPLATTAN

1 Lossa de två skruvarna i fotplattan 8 med insexyckeln och ställ in fotplattan i önskad position.

2 Dra at de tva skruvarna i fotplattan 8 med insexnyckeln.

Var forsiktig! Se till att verktyget ar avstangt och inte anslutet till elnatet.

BYTE AV SAGKLINGA 1 Vrid sagbladsklamman 2 moturs.
Var forsiktig! Se till att verktyget ar avstangt och inte anslutet till elnatet.
3 Satt i detnya sagbladet genom opp- ningen i fotplattan 3.

2 Dra forsiktigt ut sagbladet fran klamm an och frigor sagbladsklamman 2.
Var forsiktig! Sågbladet ar vasst.
4 Vrid sagbladsklamman 2 moturs. Satt i sagbladet i SDS-klamman och frigör sagbladsklamman 2. Kontrolera att sagbladet sitter ordentigt fast.

ALLMÄN SÄGNING
1 Sågbladet måste alltid påigenom ar-betsstyetcket. Fotplattan måste alltid ha kontakt med arbetsstyetcket.

INSTICKSSAGNING 2 Satt fotplattan mot arbetsstyetck. Starta verktyget och ror sakta sagbladets spets in i arbetsstyetck.

Instickssågning ar endast lampligt for mjuka material som gipsskivor.

Buller & vibrationer

Vardena ienna handbook har uppmatts i enlighet med den standardiserade matprocedur som anges i SS-EN 60745 for jamforese mellan olica verktyg.

De kan anvandas for en preliminar bedomning av exponering. Deklarerade vibrationsdata avser verktygets huvudfunktioner, och andra anvandninger av verktyget liksom bristande aterhall kan leda till orsaka vibrationer med andra varden. Sdana forhallanden kan leda till att vibrationsnivan for ett helt arbetspass blir betydligt Hogre.

Varje uppskattning av vibrationsniva ske ocksa ta hansyn till mellanliggande perioder narverktyget ar avstangt ether ar igang men inte i

använding. Resultatet kan bli en mycket lagre vibrationsniva'for arbetspasset som helhet. Ytterligare sakerhetsaatgärder kan vidtas foratt skydda användaren fran vibrationseffektersom att regelbundet underhalla verktyget och dess tillbehör, att halla handerna varma underarbetet och att organisera arbetet pa ett bra satt.

Garanti

I handelse av fel som antyder materialfel ellertillverkningsfel skaman kontakta sin Hornbachbutik.

1. Dessa villkor gäller over for tillaggsgarantier och ar kostnadsfria. Garantivillkor som stadgas i lag paverkas inte.
2. Garantivillkoren gäller endast materialfel och tillverkningsfel och innebär atgårdande av dessa fel erherhällande av ny produit. Eftersomvaraprodukter inte ar avsedda for yrkesmässig användning gäller inte garantin omprodukten används på att sändant satt. Inte heller omfattar garantin transportskador, skador som uppSTAR till foljd av underlætenhet att folja anvisiningarna for montering och användning ienna handbook (t.ex. anslutting till elnät med felaktig spanningller strömstyrka), felaktig montering och missbruuk erler felaktigt bruk av verktyget (som använding med ej godkända verktyg ellertillbehör), underlætenhet att folja anvisiningar for underhäll och sakerhet, bemängning med främande foremal (som sand, stel och damm), felaktigt applicerad kraft och felaktig hantering (som t.ex. gör att verktyget faller) och skadas, och inte heller normal forslitting pa (t.ex. batterier, blad och liknande). Garantin upphör oksa att gälla om ingrepp gjorts i verktyget.
3. Garantiperioden ar tre ar raknat franragen for inkopet av produits. Garantiansprak maste resas inom tva veckor fran upptackten av en defekt. Krav som inkommer senare an sa beaktas inte. Garantiperioden utokas inte varc sig after reparation ell er byte, och ny garantiperiod inleds inte for produits ell reservoirdar till produits.
4. För att ställa garantiansprák ska man kontakta sin Horbachbutik och kunna uppvisafaktura eller annat bevis på köp med datumangivelse. Spara dārfor alltid kvitton påinköp. Beskriv skälet till garantianspråket sa ingaende som möjlg. Om den defekta

komponenten omfattas av var garanti, kommer vi omgående att reparera den aller ge dig en ny produit i utbyte.

Avfallshantering

Den overkryssade soptunnan innebár att elektronisk och elektrisk utrustning (WEEE) skavfallshanteras separat. Elektrisk och elektronisk ut

rusting kan innehalla fariga och skadliga amnen. Dessa verktyg maste lamnas till miljöstation for atervinning av elektronik- och elskrot och far inte slängas i osorderat kommunalt avfall. Genom att gora detta hjälper du till att bevara resurserna och skydda miljon. Kontakta din Återförsäljare eller lokala myndigheter for mer information.

Lat inte barn leka med plastpasar erler annat forpackningsmaterial eftersom kvavningsfara och fara for andra skador foreligger. Forvara allt sadant material pa saker plats erler lamna till miljovanlig atervinning.
