GEBRUIKSAANWIJZING PE800US Pattfield

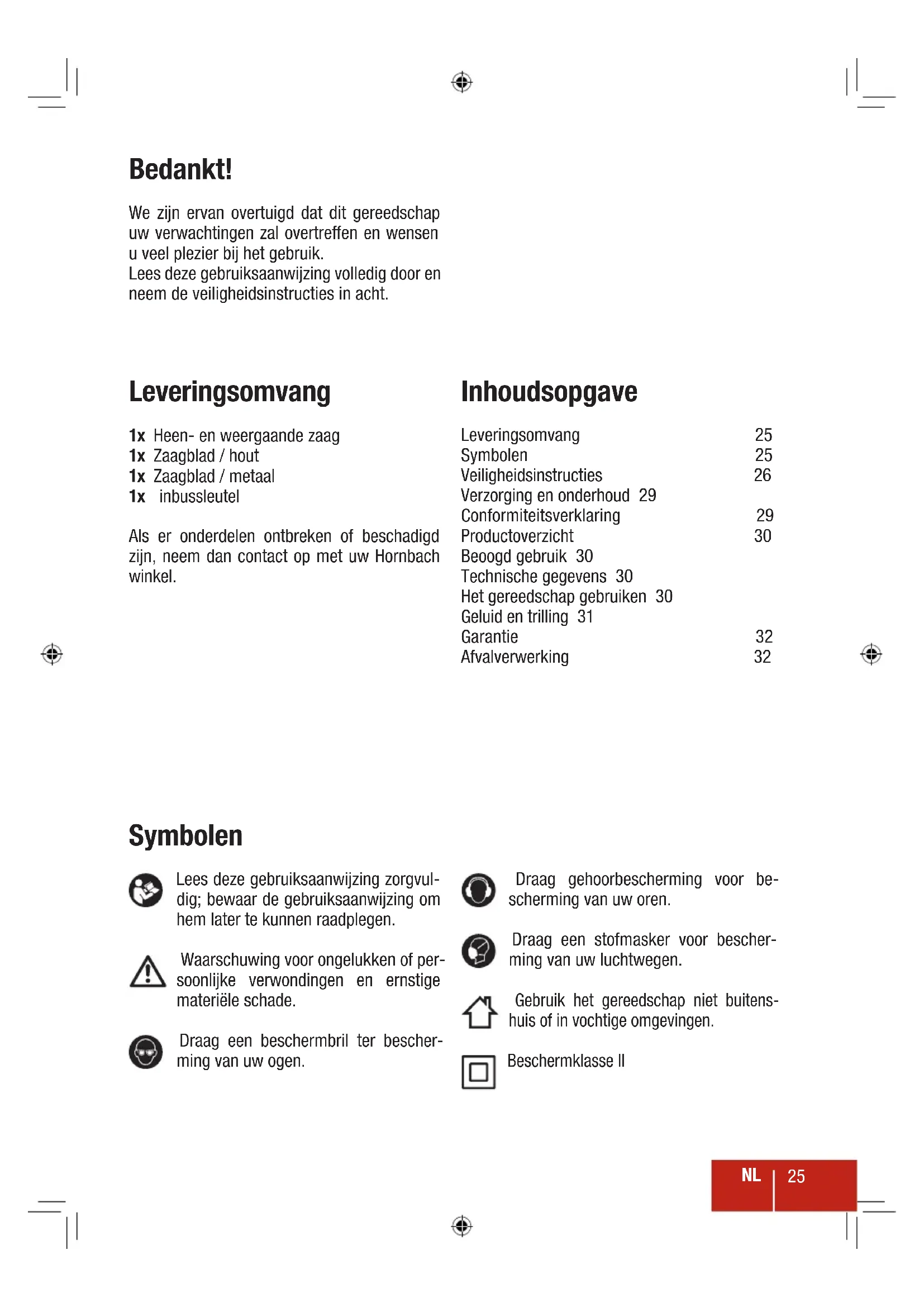

We zijn ervan overtuigd dat dit gereedschap uw verwachtingen zal overtreffen en wensen u veel plezier bij het gebruik. Lees deze gebruiksaanwijzing volledig door en neem de veiligheidsinstrumenties in acht.

Leveringsomvang

1x Heen- en weergaande zaag
1x Zaagblad / hout
1x Zaagblad / metaal
1x inbussleutel

Als er onderdelen ontbreken of beschadigd zich, neem dan contact op met uw Hornbach winkel.

Inhoudsopgave

Leveringsomvang 25
Symbolen 25
Veiligheidsinstructures 26
Verzorging en onderhoud 29
Conformiteitsverklaring 29
Productverzicht 30
Beoogd gebruik 30
Technische gegevens 30
Het gereedschap gebruiken 30
Geluid en trilling 31
Garantie 32
Afvalverwerking 32

Symbolen

Lees deze gebruiksaanwijzing zorgvuldig; bewaar de gebruiksaanwijzing om hem later te kunnen raadplegen.

Waarschuwing voor ongelukken of persoonlijke verwondingen en ernstige materiele schade.

Draag een beschermbril ter bescherming van uw ogen.

Draag gehoorbescherming voor bescherming van uworen.

Draag een stofmasker voor beschering van uw luchtwegen.

Gebruik het gereedschap nicht buitenshuis of in vochtige omgevingen.

Beschemklasse II

Veiligheidsvoorschriften

ALGEMENE VEILIGHEIDSWAARSCHUWINGEN VOOR ELEKTRISCHE GEREEDSCHAPPEN

WAARSCHUWING Lees alle veiligheidswaarschuwingen en alle voor

schriften. Als de waarschuwingen en voorschriften Niet worden opgevolgd, kan dit een elektrische schok, brand of ernstig letsel tot gevolg hebben.

Bewaar alle waarschuwingen en voorschriften voor toekomstig gebruik.

Het in de waarschuwingen gebruikte begrip „elektrisch gereedschap" heeft betrekking op elektrische gereedschappen voor gebruik op het stroomnet (met netsnoer) en op elektrische gereedschappen voor gebruik met een accu (zonder netsnoer).

1 VEILIGHEID VAN DE WERKOMGEVING

a) Houd uw werkomgeving schoon en goed verlicht. Een rommelige of onverlichte werkomgeving kan tot ongevallen leiden.
b) Werk met het elektrische gereedschap Niet in een omgeving met explosiegevaar waarin zich brandbare vloeistoffen, brandbare gassen of brandhaar stof bevinden. Elektrische gereedschappen veroorzaken vomken die het stof of de dampen tot ontsteking hunnen brengen.
c) Houd kinderen en andere Personenijdens het gebruik van het elektrische gereedschapuit de buurt. Wanner u wordt afgeleid, kut u de controle over het gereedschap verliezen.

a) De aansluitstekker van het elektrische gereedschap moet in het stopcontact passen. De stekker mag in geen geval worden veranderd. Gebruik geen adapterstekkers in combinatie met geaarde elektrische gereedschappen. Onveranderde stekkers en passende stopcontacten beperken het risico van een elektrische schok.
b) Voorkom aanraking van het lichaam met geaarde oppervlakken, bijvoorbeeld van

buizen, verwarmingen, fornuizen en koelkasten. Er bestaat een verhoogd risico door een elektrische schok wonneer uw lichaam geaard is.

c) Houd het gereedschap uit de buurt van regen en vocht. Het binnendringen van water in het elektrische gereedschap vergroot het risico van een elektrische schok.
d) Gebruik de kabel Niet voor een verkeerd doel, om het elektrische gereedschap te dragen of op te hangen of om de stekker uit het stopcontact te trekken. Houd de kabel uit de buurt van hitte, olie, scherpe randen en bewegende gereedschapdelen. Beschadigde of in de war geraakte kabels vergroten het risico van een elektrische schok.
e) Wanner u buitenshuis met elektrisch gereedschap werkt, dient u alleen verlangkabels te gebruiken die voor gebruik buitenshuis zich goedgekeurd. Het gebruik van een voor gebruik buitenshuis geschikte verlangkabel beperkt het risico van een elektrische schok.
1) Als het gebruik van het elektrische gereed-schap in een vochtige omgeving onvermijd-eIijk is, dient u een aardlekschakelaar te gebruiken. Het gebruik van een aardlekschakelaar verminder het risico van een elektrische schok.

3 VEILIGHEID VAN PERSONEN

a) Wees alert, let goed op wat u doet en gamet verstand te werk bij het gebruik van het elektrische gereedschap. Gebruik geen elektrisch gereedschap wonneer u moe bent of onder invloed staat van drugs, alcohol of medicijnen. Een moment van onoplettendheid bij het gebruik van het elektrische gereedschap kan tot ernstige verwondingen leiden.
b) Draag persoonlijke beschemende uitrusting. Draag altijd een veiligheidsbril. Het dragen van persoonlijke beschemende uitrusting zoals een stofmasker, slipvaste werksochoenen, een veiligheidshelm of gehoorbescherming, afhankelijk van de aard en het gebruik van het elektrische gereedschap, vermindert het risico van verwondingen.
c) Voorkom per ongeluk inschakelen. Controler dat het elektrische gereedschap uitgeschakeld is voordat u de stekker in het stopcontact steekt of de accu aansluit en

voordat u het gereedschap oppakt of draagt. Wanner u bij het dragen van het elektrische gereedschap uw vinger aan de schakelaar hebt of wanner u het gereedschap ingeschakeld op de stroomvoorziening aansluit, kan dit tot ongevallen leiden.

4 ZORGVULDIGE OMGANG MET EN ZORGVUL-DIG GEBRUK VAN ELEKTRISCHE GEREED-SCHAPPEN

d) Verwijder instelgereedschappen of schroeffsleutels voordat u het elektrische gereedschap inschakelt. Een instelgereedschap of sleutel in een draaiend deel van het gereedschap kan tot verwondingen leiden.
e) Voorkom een onevenwichtigige lichaamshouding. Zorg ervoor dat u stevig staat en steeds in evenwicht blijft. Daardoor kurz u het elektrische gereedschap in onverwachte situations better onder controle honden.
f) Draag geschikte kleding. Draag geen loshangende kleding of sieraden. Houd haren, kleding en handschoenen uit de buurt van bewegende delen. Loshangende kleding, lange haren en sieraden können door bewegende delen worden meegenomen.
g) Wanneer stofafzigings- of stofopvangvoorzieningen können worden gemonteerd, dient u zich ervan te verzekeren dat deze zijn aangesloten en juist worden gebrukt. Het gebruik van een stofafzuging beperkt het gevaar door stof.
a) Overbelast het gereedschap Niet. Gebruik voor uw werkzaamheden het waarvoortbestemde elektrische gereedschap. Met het passende elektrische gereedschap werkt u beter en veiliger binnen het aangegeven capaciteitsbereik.
b) Gebruik geen elektrisch gereedschap waarvan de schakelaar defect is. Elektrisch gereedschap dat Niet meer kan worden in- ofuitgeschakeld, is gevaarlijk en moet worden gerepareerd.
c) Trek de stekker uit het stopcontact of neem de accu uit het elektrische gereedschap voordat u het gereedschap instelt, toebehoren wisselt of het gereedschap wegelt. Deze voorzorgsmaatregel voorkomt onbedoeld starten van het elektrische gereedschap.

d) Bewaar nicht-gebrukte elektrische gereedschappen buiten bereik van kinderen. Laat het gereedschap Niet gebruiken door personen die er net mee vertrouwd zijn en deze aanwijzingen Niet hebben gelezen. Elektrische gereedschappen zichn gevaarlijk wanner deze door onervaren Personen worden gebrukt.
e) Verzorg het elektrische gereedschap zorgvuldig. Controller of bewegende delen van het gereedschap correct functioneren en Niet vastklemmen en of onderden zodanig gebroken of beschadigd zijn dat de werking van het elektrische gereedschap nadelig worden beinvloed. Laat deze beschadigde onderden voor het gebruik repareren. Veel ongevalten hebben hun oorzaak in slecht onderhoven elektrische gereedschappen.
f) Houd snijdende inzetgereedschappen scherp en schoon. Zorgvuldig onderhoden snijdende inzetgereedschappen met scherpe snijkanten klemmen minder nsel vast en+zijn gemakkelijk te geleiden.
g) Gebruik elektrisch gereedschap, toebehoren, inzetgereedschappen en dergelijkke volgens deze aanwijzingen. Let waar bij op de arbeidsomstandigheden en de uit te voeren werkzaamheden. Het gebruik van elektrische gereedschappen voor andere dan de voorziene toepassingen kan tot gevaarlijke situatuies leiden.

5 SERVICE

a) Laat het elektrische gereedschap alleen repareren door gekwalificeerd en vakkundig personeel en alleen met originele verrangingsonderdelen. Daarmee worden gewaarborgd dat de verilgheid van het gereedschap in stand blijft.

MACHINESPECIFIEKE VEILIGHEIDSWAAR-SCHUWINGEN VOOR HEEN- EN WEER BE-WEGENDE ZAGEN

a) Houd het elektrische gereedschap vast aan de geisoleerde greepopppervlakken bij het uitvoeren van een bewerking waarbij het snijdaccessoire in contact kan komen met verborgen bedrading of de eigen kabel. Wanner het snijdaccessoire in contact komt met een kabel die onder spanning staat, hunnen blootligende metalen onderdelen van het elektrische gereedschaponder spanning komen te staan; dit kan tot elektrische schokken leiden.
b) Houd uw handen uit de buurt van het zaagbereik. Grijp Niet onder het werkstuk. Contact met het zaagblad kan letselveroorzaken..
e) Plaats de machine alleen op het werkstuk wonneer.Deze is ingeschakeld. Anders bestaat er het risico van een terugslag wonneer het snijgereedschap contact maakt met het werkstuk.
d) Tijdens het zagen要去 de verstelbare voetplaat altijd in de richting van het werstuk wijzen. Het zaagblad kan scheef komen zitten, waardoor u de controle over de machine verliest.
e) Nadat de snede is gemaakt, schakelt u de machine uit en trekt u het zaagblad pas uit de snede nadat de machine stilstaat. Op die manier voorkomt u een terugslag en kunt u de machine veilig neerzetten.
f) Gebruik uitsluitend onbeschadigde zaagbladen die in perfecte staat verkearen. Gebogen of stompe zagbladen können breken en een negatif effect hebben op de snede, of een terugslagverozaken.
g) Voorkom een breuk van het zaagblad en stop met het uitoefenen van zijde-lingse druk nadat u de machine hebtuitgeschakeld. Het zaagblad kan beschadigd raken, kan breken of een terugslagveroorzaken.
h) Klem materiaal stevig vast. Ondersteun het werkstuk Niet met uw handen of voeten. raak geen voorwerpen of de

vloer aan wanner de zaag draait. Hier bij bestaat het gevaar van een terugslag.

e) Tijdens werkzaamheden met de machine nicht u deze altijd stevig vasthonden met uw beiden handen. Het elektrische gereedschap kunt u veiliger geleiden met beiden handen.
b) Zet het werkstuk goed vast. Een werkstuk dat is vastgezet met klemmen of een bankschroef worden steviger vastgehouden dan met de hand.
k) Wacht altijd totdat de machine volledig stilstaat voordat u deze neerzet. Het inzetstuk kan vastlopen en ertoe leiden dat u de controle verliest over het elektrische gereedschap.

Verzorging en onderhoud

Let op! Zorg ervoor dat het gereed-schap isuitgeschakeld en de stek-het stopcontact is gehaald.

• Zorg ervoor dat het gereedschap.altijd schoon, droog en vrij van olie of vet is.
• Draag een beschermbril om uw ogen te beschemmenijdens het reinigen.
• Om veilig en correct te werkken, dieren de machine en de ventilatie-openingen.altijd schoon te worden gehonden.
• Controller regelmatig of er stof vreemde voorwerpen in de roosters bij de motor en rond de aan/uit-schakelaar is gekomen. Gebruik een zachte borstel om eventuele stof te verwijderen.
• Als de behuizing van het gereedschap要去 worden gereinigd, veeg deze dan schoon met een zachte vochtige doek. Er kan een mild schoonmaakmiddel worden gezruikt; gebruikECHTER nooit alcohol, benzine of een ander reinigingsmiddel.
• Gebruik nooit caustische middelen om plastic onderdelen te reinigen.
• Smeer alle bewegende onderdelen regelmatig.
• Controller regelmatig alle bevestigingen. Deze können na verloop vanijd losraken vanwege de trillingen.

Let op! Als de stroomkabel is beschadigd,要去zo werden verranpor de fabrikant, een servicemedewerf een vergelijkbaar gekwalificeerde on om gevaar te voorkomen.

Conformiteitsverklaring

Wij verklaren dat het product beschreven bij de Technische gegevens:

ERGO TOOLS

800 W Sabelzaag PE-800US

geproduedoor:

Hornbach Baumarkt AG

Hornbachstraße 11

76879 Bornheim / Duitsland

voldoet aan de volgende richtlijnen:

Machinerichtlijn 2006/42/EC

EMC-richtlijn 2004/108/EC

en voldoet aan de volgende toepasselijke geharmoniseerde normen:

EN 60745-1:2009+A11

EN 60745-2-11:2010

EN 55014-1:2006+A1

EN 55014-2:1997+A1+A2

EN 61000-3-2:2006+A1+A2

EN 61000-3-3:2008

Andreas Back

Hoofd kwaliteitscontrole

Bornheim, 03-06-2013

Productverzicht

1 Snelheidsinstelling
2 Bladklem
3 Voetplaat
4 Zaagblad
5 Schakelknop
6 Aan/uit-schakelaar
7 Stroomkabel
8 Bouten /greep voetplaat

Beoogd gebruik

Het gereedschap is bedoeld voor toepassingen waar bij hout, kunststof en metaal worden gesneden. Het gereedschap is Niet bestemd voor commercieel gebruik.

Ander gebruik of modificatie van het gereed-schap worden beschouwd of onjuist gebruik en kan aanzienlijke bevaren opleveren.

Het gereedschap gebruiken

1. Plaats het gereedschap op het werkstuk, zodate voetplaat contact maakt. Zorg er voor dat uw werkstuk Niet kan weglijkden.
2. Om het gereedschap in te schakelen houdt u de aan/uit-schakelaar 6 ingedrukt. Om de aan/uit-schakelaar 6 in positie vast te zetten, drukt u de veiligheidsslot-schakelaar 5 verwijl de aan/uit-schakelaar 6 is ingedrukt. Begin met werken verwijl u het gereedschap met een hand aan de handgrep en met uw andere hand aan de geisoleerde greep 8 vasthoudt.
3. Laat het gereedschap op volle toeren draaien en snijd langzaam het werkstuk.
4. Om het gereedschap uit te schakelen, maar u de aan/uit-schakelaar 6 los.

Waarschuwing! Het zaagblad
wordt heetijdens gebruik. Raak het

niet aan. Verbrandingsgevaar.

Technische gegevens

Nominal voltage 230V / 50Hz

Nominal vermogen 800 W

Snelheid zonder belasting (_)0 - 2800 /

Gereedschapshouder SDS

Slaglengte 20mm

Max. snijcapaciteit Hout 105 mm

Gewicht

Beschermklasse

Geluidsdrukniveau (L_pA)

Geluidsvermogensniveau (LwA)

Max. vibratie-emissie (a_h,B)

Ongelegeerd staal 6 mm

2,43 kg

回/II

88 dB(A) / onzekerheid K = 3 dB(A)

99 dB(A) / onzekerheid K = 3 dB(A)

11,34 m/s² / onzekerheid K = 1,5 m/s²

DIEPTEAFSTELLING VOETPLAAT

1 Draai de twee bouten 8 van de voetplaat los met de zeskantsleutel en stel de voetplaat in op de gewenste positie.

ker uit het stopcontact is gehald.

2 Draai de twee bouten 8 van de voetplaat aan met de zeskante sleutel.

3 Voer het neue blad door de opening in voetplaat 3.

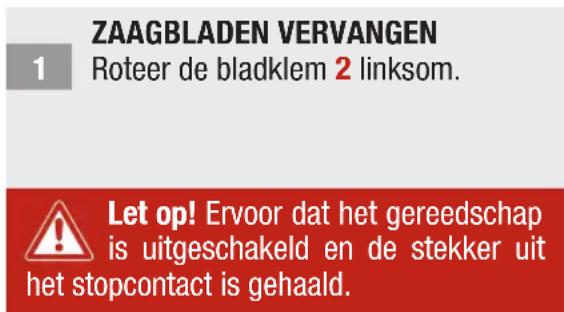

2 Trek het zaagblad voorzichtig uit de bladklem en zet bladklem 2 los.
Let op! Het zaagblad is scherp.
4 Roteer bladklem 2 linksom. Steek het blad in de SDS-klem en zet bladklem 2 los. Controller of het zaagblad stevig vast zit.

ALGEMENE AANWIJZINGEN OVER 1 SNIJDEN

Het zaagblad moet.altijd uit het werkstuk steken.

De voetplaat moet algid contact makes met het werkstuk.

HELLING SNIJDEN

2 Plaats de voetplaat op het werkstuk. Start het gereedschap en beweeg de punt van het zaagblad langzaam in het werkstuk.

Helling snijden is alleen geschikt bij zachte materialenm zoals gipsplaat.

Geluid en trilling

De waarden in deze gebruiksaanwijzing zijn gemeten met een gestandaardiseerde meetprocedure gespecifieerd in EN 60745 en kan worden gebruikt om gereedschappen te vergelijkden.

Dit kan worden gezruikt voor een Voorafgaande beoordeling van blootstelling. De gegeven trillingsgegevens vertegenwoordigen de belangrijkste toepassingen van het gereedschap, maar ander gebruik van het gereedschap of slecht onderhoud hunnen resulteren in andere trillingsgegevens. Hierdoor kan het trillingsniveau significant toenemen gedurende de gehele werkperiode.

Bij een schatting van het trillingsniveau要去 rekening worden gehonden met de tussenliggende perioden wanner het gereedschap is uitgeschakeld of is ingeschakeld maar Niet feitelijk worden gebruikt. Dit kan resulteren in een veel lagere trillingsbelasting gedurende de gehele werkperiode.

Er kuren aanvullende veiligheidsmaatregelen worden genomen om de gebruiker te beschermen gegen de gevolgen van trillingen: onderhoud het gereedschap en de accessoires goed, houd uw handen warm en organiseer werkpatronen.

Garantie

In geval van storingen met betrekking tot materiaal- of fabricagefouten neemt u contact op met uw Hornbach winkel:

1. Deze voorwaarden sluiten aanvullende garantieprestatiesuit en zijn Gratis.De wettelijke garantieregels blijven onaangetast geldig.
2. De garantieprestatie is beperkt tot materiaal- of fabricagefouten en het wegemen hiervan of anders het ruilen van het product. Aangezien once producten nicht zich gemaatk voor professioneel gebruik, beschouwen we het garantiecontract als ongeldig indien het product voor professionele toepassingen worden gebruikt. Uitgesloten zich garantieclaims voor transportschade, schade vanwege het Niet in acht nemen van de installmentie of de gebruiksaanwijzing (zoals aansluiting op het verkeerde voltage of incorrecte elektriciteit), onprofessionele installmentie, misbruik of incorrect gebruik (zoals overbelasten van het product of gebruik van Niet goedgekeurde gereedschappen of accessoires), het Niet in acht nemen van de onderhoud- en veiligheidsregels, infiltratie van vreemde voorwerpen (zoals zand, stenen of stof), verkeerde krachten of door demensveroorzaakte gebeurtenissen (zoals schade door vallen) plus normale geaccep teerde slijtage (zoals accupacks, messen enzovoort). De garantieclaim verralt indien er ingrepen zich uitgevoerd.

3. De garantieperiode is drieJAan begint op de dag van aankoop van het product. Garantieclaims moeten binnen twee weken na optreden van het defect worden ingediend. Garantieclaims die later worden ingediend, worden uitgesloten. De garantieperiode wordt Niet verlengd na reparatie of omruiling en erGaat geen neue garantieperiode in voor het product of eventuele reserveonderdelen.

4. Neem voor het indieren van garantieclaims contact op met uw Hornbach winkel en toon uw originele factuur of een ander gedateerd bewijs van aankoop. Bewaar waar uw aankoopbon zorgvuldig. Leg de reden van uw claim zo goed möglichkuit. Als het defect onder once garantie valt, ontvangt u direct een gerepareerd of nieuw product.

Afvalverwerking

Het logo met de doorgehaalde vuilnisbak geeft aan dat afgedankte elektrische en elektronische apparatuur gescheiden moet worden ingele

verd (WEEE). Dergelijk apparatuur bevat mogelijk gevaarlijke stoffen. Deze gereedschappen要去 worden ingeleverd bij een speciaal hiervooraangewezen inzamelpunt voor recycling van WEEE en mogen Niet als ongesorteerd huisafval worden weggegooid. Op deze manier helpt u bronnen te sparen en het milieute beschermen. Neem contact op met de lokke autoriteiten voor meer informatie.

Laat kinderen Niet spelen met plastic zakken en verpakkingsmaterial vanwege möglichke verwondingen en het verstikkingsgevaar. Bewaar dergelijk materiaal veilig of gooit het op milieuvriendelijk wijze weg.

Tack!
