GEBRUIKSAANWIJZING PE1200 TS Pattfield

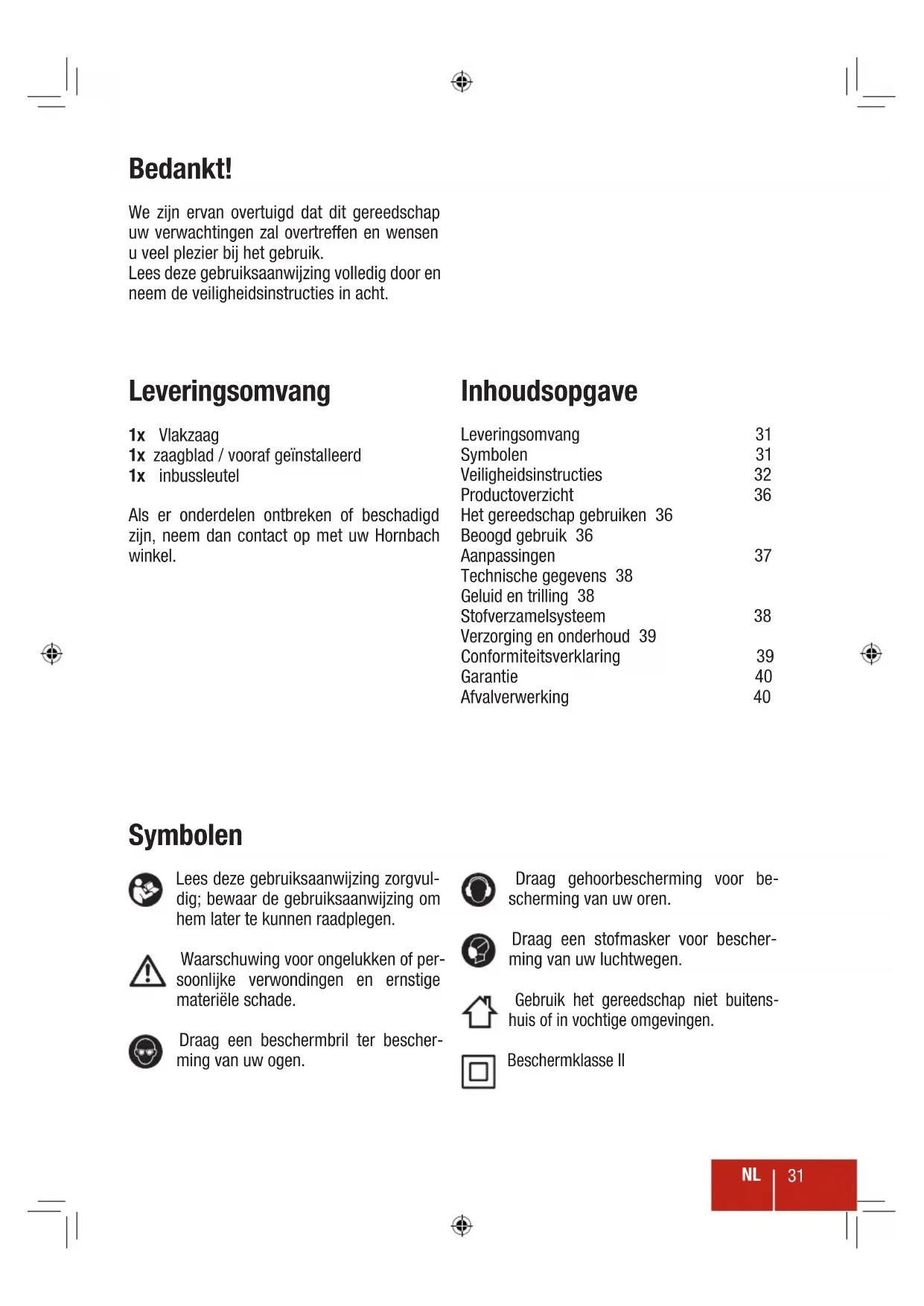

We zijn ervan overtuigd dat dit gereedschap uw verwachtingen zal overtreffen en wensen u veel plezier bij het gebruik.

Lees deze gebruiksaanwijzing volledig door en neem de veiligheidsinstructies in acht.

Leveringsomvang

1x Vlakzaag
1x zaagblad / vooraf geïnstalleerd
1x inbussleutel

Als er onderdelen ontbreken of beschadigd zijn, neem dan contact op met uw Hornbach winkel.

Inhoudsopgave

Leveringsomvang 31

Symbolen 31

Veiligheidsinstructies 32

Productoverzicht 36

Het gereedschap gebruiken 36

Beoogd gebruik 36

Aanpassingen 37

Stofverzamelsysteem 38

Verzorging en onderhoud 39

Conformiteitsverklaring 39

Garantie 40

Afvalverwerking 40

Symbolen

Lees deze gebruiksaanwijzing zorgvuldig; bewaar de gebruiksaanwijzing om hem later te kunnen raadplegen.

Waarschuwing voor ongelukken of persoonlijke verwondingen en ernstige materiële schade.

Draag een beschermbril ter bescherming van uw ogen.

Draag gehoorbescherming voor bescherming van uw oren.

Draag een stofmasker voor bescherming van uw luchtwegen.

Gebruik het gereedschap niet buitens- huis of in vochtige omgevingen.

Beschermklasse II

Veiligheidsvoorschriften

ALGEMENE VEILIGHEIDSWAARSCHUWINGEN VOOR ELEKTRISCHE GEREEDSCHAPPEN

WAARSCHUWING Lees alle veiligheids-waarschuwingen en alle voorschriften.

Als de waarschuwingen en voorschriften niet worden opgevolgd, kan dit een elektrische schok, brand of ernstig letsel tot gevolg hebben.

Bewaar alle waarschuwingen en voorschriften voor toekomstig gebruik.

Het in de waarschuwingen gebruikte begrip „elektrisch gereedschap” heeft betrekking op elektrische gereedschappen voor gebruik op het stroomnet (met netsnoer) en op elektrische gereedschappen voor gebruik met een accu (zonder netsnoer).

1 VEILIGHEID VAN DE WERKOMGEVING

a) Houd uw werkomgeving schoon en goed verlicht. Een rommelige of onverlichte werkomgeving kan tot ongevallen leiden.
b) Werk met het elektrische gereedschap niet in een omgeving met explosiegevaar waarin zich brandbare vloeistoffen, brandbare gassen of brandbaar stof bevinden. Elektrische gereedschappen veroorzaken vonken die het stof of de dampen tot ontsteking kunnen brengen.
c) Houd kinderen en andere personen tijdens het gebruik van het elektrische gereedschap uit de buurt. Wanneer u wordt afgeleid, kunt u de controle over het gereedschap verliezen.

a) De aansluitstekker van het elektrische gereedschap moet in het stopcontact passen. De stekker mag in geen geval worden veranderd. Gebruik geen adapterstekkers in combinatie met geaarde elektrische gereedschappen. Onveranderde stekkers en passende stopcontacten beperken het risico van een elektrische schok.
b) Voorkom aanraking van het lichaam met ge-aarde oppervlakken, bijvoorbeeld van buizen, verwarmingen, fornuizen en koelkasten. Er bestaat een verhoogd risico door een elektrische schok wanneer uw lichaam geaard is.
c) Houd het gereedschap uit de buurt van regen

en vocht. Het binnendringen van water in het elektrische gereedschap vergroot het risico van een elektrische schok.

d) Gebruik de kabel niet voor een verkeerd doel, om het elektrische gereedschap te dragen of op te hangen of om de stekker uit het stopcontact te trekken. Houd de kabel uit de buurt van hitte, olie, scherpe randen en bewegende gereedschapdelen. Beschadigde of in de war geraakte kabels vergroten het risico van een elektrische schok.
e) Wanneer u buitenshuis met elektrisch gereedschap werkt, dient u alleen verlengkabels te gebruiken die voor gebruik buitenshuis zijn goedgekeurd. Het gebruik van een voor gebruik buitenshuis geschikte verlengkabel beperkt het risico van een elektrische schok.
f) Als het gebruik van het elektrische gereedschap in een vochtige omgeving onvermijdelijk is, dient u een aardlekschakelaar te gebruiken. Het gebruik van een aardlekschakelaar vermindert het risico van een elektrische schok.

3 VEILIGHEID VAN PERSONEN

a) Wees alert, let goed op wat u doet en ga met verstand te werk bij het gebruik van het elektrische gereedschap. Gebruik geen elektrisch gereedschap wanneer u moe bent of onder invloed staat van drugs, alcohol of medicijnen. Een moment van onoplettendheid bij het gebruik van het elektrische gereedschap kan tot ernstige verwondingen leiden.
b) Draag persoonlijke beschermende uitrusting. Draag altijd een veiligheidsbril. Het dragen van persoonlijke beschermende uitrusting zoals een stofmasker, slipvaste werkschoenen, een veiligheidshelm of gehoorbescherming, afhankelijk van de aard en het gebruik van het elektrische gereedschap, vermindert het risico van verwondingen.
c) Voorkom per ongeluk inschakelen. Controleer dat het elektrische gereedschap uitgeschakeld is voordat u de stekker in het stopcontact steekt of de accu aansluit en voordat u het gereedschap oppakt of draagt. Wanneer u bij het dragen van het elektrische gereedschap uw vinger aan de schakelaar hebt of wanneer u het gereedschap ingeschakeld op de stroomvoorziening aansluit, kan dit tot ongevallen leiden.
d) Verwijder instelgereedschappen of schroef-

sleutels voordat u het elektrische gereedschap inschakelt. Een instelgereedschap of sleutel in een draaiend deel van het gereedschap kan tot verwondingen leiden.

e) Voorkom een onevenwichtige lichaamshouding. Zorg ervoor dat u stevig staat en steeds in evenwicht blijft. Daardoor kunt u het elektrische gereedschap in onverwachte situaties beter onder controle houden.
f) Draag geschikte kleding. Draag geen loshangende kleding of sieraden. Houd haren, kleding en handschoenen uit de buurt van bewegende delen. Loshangende kleding, lange haren en sieraden kunnen door bewegende delen worden meegenomen.
g) Wanneer stofafzuigings- of stofopvangvoorzieningen kunnen worden gemonteerd, dient u zich ervan te verzekeren dat deze zijn aangesloten en juist worden gebruikt. Het gebruik van een stofafzuiging beperkt het gevaar door stof.
4 ZORGVULDIGE OMGANG MET EN ZORGVULDIG GEBRUIK VAN ELEKTRISCHE GEREEDSCHAPPEN
a) Overbelast het gereedschap niet. Gebruik voor uw werkzaamheden het daarvoor bestemde elektrische gereedschap. Met het passende elektrische gereedschap werkt u beter en veiliger binnen het aangegeven capaciteitsbereik.
b) Gebruik geen elektrisch gereedschap waarvan de schakelaar defect is. Elektrisch gereedschap dat niet meer kan worden in- of uitgeschakeld, is gevaarlijk en moet worden gerepareerd.
c) Trek de stekker uit het stopcontact of neem de accu uit het elektrische gereedschap voordat u het gereedschap instelt, toebehoren wisselt of het gereedschap weglegt. Deze voorzorgsmaatregel voorkomt onbedoeld starten van het elektrische gereedschap.
d) Bewaar niet-gebruikte elektrische gereedschappen buiten bereik van kinderen. Laat het gereedschap niet gebruiken door personen die er niet mee vertrouwd zijn en deze aanwijzingen niet hebben gelezen. Elektrische gereedschappen zijn gevaarlijk wanneer deze door onervaren personen worden gebruikt.
e) Verzorg het elektrische gereedschap zorgvuldig. Controleer of bewegende delen van

het gereedschap correct functioneren en niet vastklemmen en of onderdelen zodanig gebroken of beschadigd zijn dat de werking van het elektrische gereedschap nadelig wordt beïnvloed. Laat deze beschadigde onderdelen voor het gebruik repareren. Veel ongevallen hebben hun oorzaak in slecht onderhouden elektrische gereedschappen.

f) Houd snijdende inzetgereedschappen scherp en schoon. Zorgvuldig onderhouden snijdende inzetgereedschappen met scherpe snijkanten klemmen minder snel vast en zijn gemakkelijker te geleiden.
g) Gebruik elektrisch gereedschap, toebehoren, inzetgereedschappen en dergelijke volgens deze aanwijzingen. Let daarbij op de arbeidsomstandigheden en de uit te voeren werkzaamheden. Het gebruik van elektrische gereedschappen voor andere dan de voorziene toepassingen kan tot gevaarlijke situaties leiden.

5 SERVICE

a) Laat het elektrische gereedschap alleen repareren door gekwalificeerd en vakkundig personeel en alleen met originele vervangingsonderdelen. Daarmee wordt gewaarborgd dat de veiligheid van het gereedschap in stand blijft.

MACHINESPECIFIEKE VEILIGHEIDSWAARSCHU-WINGEN VOOR VLAKZAGEN

a) GEVAAR: houd de handen uit de buurt van het snijdgedeelte en het blad. Houd uw tweede hand op de extra handgreep of de motorbehuizing. Als beide handen de zaag vasthouden, kunnen ze niet door het blad worden geraakt.
b) Grijp niet onder het werkstuk. De beveiliging kan u niet beschermen tegen het blad onder het werkstuk.
c) Pas de zaagdiepte aan de dikte van het werkstuk aan. Er moet minder dan een volledige tand van de bladtanden zichtbaar zijn onder het werkstuk.
d) Houd nooit een te zagen stuk in uw handen of op uw been. Het is belangrijk om het werkstuk goed te ondersteunen om lichaamsblootstelling, vastzitten van het blad en controleverlies te voorkomen.
e) Houd het elektrische gereedschap alleen

vast aan de geïsoleerde greepoppervlakken bij het uitvoeren van een bewerking waarbij het zaaggereedschap in contact kan komen met verborgen bedrading of de eigen kabel. Wanneer het gereedschap in contact komt met een kabel die onder spanning staat, kunnen blootliggende metalen onderdelen van het elektrische gereedschap onder spanning komen te staan; dit kan tot elektrische schokken leiden.

f) Gebruik bij het schulpen altijd een langsgeleider of parallelaanslag. Hiermee wordt de accuratesse van het zagen verbeterd en is de kans kleiner dat het blad vast komt te zitten.
g) Gebruik altijd bladen van de correcte grootte en vorm (diamant versus rond) of opsteekdoorn. Bladen die niet passen op de hardware van de zaag draaien excentrisch; dit leidt tot controleverlies.
h) Gebruik nooit beschadigde of incorrecte bladsluitringen of bout. De bladsluitringen en bout zijn speciaal ontworpen voor uw zaag voor optimale prestaties en veiligheid bij het gebruik.

OORZAKEN VAN TERUGSLAG EN GERELATEERDE WAARSCHUWINGEN

• Een terugslag is een plotselinge reactie op een knellend, springend of verkeerd uitgelijnd zaagblad; dit leidt ertoe dat de zaag ongecontroleerd omhoog en uit het werkstuk komt in de richting van de bediener;
• wanneer het blad is bekneld of ernstig wordt gehinderd doordat de zaagsnede is afgesloten, komt het blad tot stilstand en zorgt de reactie van de motor ervoor dat het apparaat snel in de richting van de bediener komt;
• Als het blad krom of verkeerd uitgelijnd in de zaagsnede komt te zitten, kunnen de tanden aan de achterrand van het blad in het bovenoppervlak van het hout dringen; hierdoor komt het blad uit de zaagsnede en springt het in de richting van de bediener.

Terugslagen zijn het gevolg van verkeerd gebruik van de zaag en/of incorrecte bedieningsprocedures of -omstandigheden en kunnen worden voorkomen door de juiste voorzorgsmaatregelen te nemen (zie hieronder).

a) Houd de zaag stevig met beide handen vast

en plaats uw armen zodanig dat u terugslagkrachten kunt opvangen. Plaats uw lichaam links of rechts van het blad, maar niet op de lijn van het blad. Door een terugslag kan de zaag naar achteren springen, maar terugslagkrachten kunnen door de bediener onder controle worden gehouden door de juiste voorzorgsmaatregelen te nemen.

b) Wanneer het blad vast gaat zitten, of bij onderbreken van het zagen, laat u de trekkerschakelaar los en houdt u de zaag bewegingloos in het materiaal totdat het blad geheel stilstaat. Probeer de zaag nooit uit het werkstuk te halen of terug te trekken terwijl het blad draait; dit kan tot terugslagen leiden. Onderzoek en neem corrigerende maatregelen om de oorzaak van het vastlopen weg te nemen.
c) Bij hervatten van het zagen in het werkstuk plaatst u het zaagblad in de zaagsnede en controleert u of de zaagtanden niet vast in het materiaal zitten. Als het zaagblad vast gaat zitten, loopt het mogelijk uit het werkstuk of ontstaat er een terugslag bij het opnieuw starten van de zaag.
d) Ondersteun grotere panelen om het risico te minimaliseren dat het blad gaat knellen en er terugslagen ontstaan. Grotere panelen buigen vaak door vanwege hun gewicht. Plaats aan beide kanten ondersteuningen onder het paneel in de buurt van de zaaglijn en bij de rand van het paneel panel.
e) Gebruik geen botte of beschadigde bladen. Niet-scherpe of incorrect geplaatste bladen produceren smalle zaagsneden en dit leidt tot bovenmatige wrijving, vastlopen van het blad en terugslag.
f) De vergrendelinghendels voor het instellen van de bladdiepte en -schuinte moet goed vastzitten voordat u begint te zagen. Als de bladinstelling tijdens het zagen wordt veranderd, kan dit leiden tot vastlopen van het blad en terugslag.
g) Wees extra voorzichtig bij het zagen in bestaande muren of andere blinde oppervlakken. Het vooruitstekende blad kan objecten raken die terugslag veroorzaken.

WERKING VAN DE ZAAGBLADBEVEILIGING

a) Controleer voor het gebruik altijd of de zaag-

bladvergrendeling goed is gesloten. Gebruik de zaag niet als de zaagbladvergrendeling niet vrij kan bewegen en direct kan sluiten. Klem of bevestig de zaagvergrendeling nooit zodanig dat het blad vrij ligt. Als de zaag per ongeluk valt, kan de zaagbladvergrendeling verbogen worden. Controleer of de zaagbladvergrendeling hij vrij beweegt en geen contact maakt met het blad of een ander onderdeel, in alle hoeken en diepten van de snede.

b) Controleer de werking van de veer van de zaagbladvergrendeling. Als de zaagbladvergrendeling en de veer niet goed werken, moet ze voor gebruik worden gerepareerd. De zaagbladvergrendeling werkt mogelijk traag vanwege beschadigde onderdelen, rubberafzetting of vuilophoping.
c) Zorg ervoor dat de bodemplaat van de zaag niet verschuift tijdens uitvoeren van "insteek zagen" wanneer de instelling van de bladschuinte niet op 90° staat. Wanneer het blad naar de zijkant schuift, loopt het vast en slaat het waarschijnlijk terug.
d) Controleer altijd of de zaagbladvergrendeling het blad bedekt voordat u de zaag op een werkbank of de vloer plaatst. Met een ombeschermd draaiend blad verplaatst de zaag zich naar achteren en snijdt hierbij alles wat op zijn pad komt. Houd er rekening mee dat een tijdje duurt voordat het blad stil staat nadat de schakelaar is losgelaten.

SPOUWMESFUNCTIE

a) Gebruik het juiste zaagblad voor het spouwmes. Voor een goede werking van het spouwmes, moet het blad dunner zijn dan het spouwmes en de snijdbreedte van het blad moet groter zijn dan de dikte van het spouwmes.
b) Stel het spouwmes in zoals beschreven in deze handleiding. Incorrecte tussenruimtes, positionering en uitlijning kan ertoe leiden dat het spouwmes terugslaat.
c) Voor een goede werking van het spouwmes moet het vastzitten in het werkstuk. Het spouwmes kan geen terugslagen voorkomen bij kort snijden.
d) Gebruik de zaag niet als het spouwnes is verbogen. Zelfs een lichte afwijking kan ervoor zorgen dat een beschermer later sluit.

AANVULLENDE VEILIGHEIDHEIDSWAARSCHU-WINGEN

a) Grijp niet in de zaagstofuitwerper met uw handen. Hierdoor kunt u letsel oplopen door roterende delen.
b) Werk niet boven uw hoofd met de zaag. Zo behoudt u voldoende controle over het gereedschap.
c) Gebruik geschikte detectors om te bepalen of er leidingen zijn verborgen in het werkgebied of bel het plaatselijke energiebedrijf voor hulp. Contact met elektriciteitskabels kan vuur of elektrische schokken veroorzaken. Beschadiging van een gasleiding kan een explosie veroorzaken. Doorboren van een waterleiding kan tot schade en elektrische schokken leiden.
d) Gebruik het gereedschap niet stationair. Het is niet ontworpen voor een zaagtafel.
e) Geen gebruik hogesnelheid stalen zaagbladen (HSS). Dergelijke bladen raken eenvoudig defect.
f) Zaag geen ijzermetalen. Gloeiend hete stukjes kunnen brand veroorzaken in de stofextractie.
g) Tijdens werkzaamheden met de machine niet u deze altijd stevig vasthouden met uw beide handen. Het elektrische gereedschap kunt u veiliger geleiden met beide handen.
h) Zet het werkstuk goed vast. Een werkstuk dat is vastgezet met klemmen of een bankschroef wordt steviger vastgehouden dan met de hand.
i) Wacht altijd totdat de machine volledig stilstaat voordat u deze neerzet. Het inzetstuk kan vastlopen en ertoe leiden dat u de controle verliest over het elektrische gereedschap.

AANVULLENDE VEILIGHEIDSINSTRUCTIES OVER RISICO'S VANWEGE TRILLINGEN

a) De gegeven trillingsgegevens vertegenwoordigen de belangrijkste toepassingen van het gereedschap, maar ander gebruik van het gereedschap of slecht onderhoud kunnen resulteren in andere trillingsgegevens. Hierdoor kan het trillingsniveau significant toenemen gedurende de gehele werkperiode.
b) Er moeten aanvullende veiligheidsmaatregelen worden genomen om de gebruiker te beschermen tegen de gevolgen van trillingen. Onderhoud het gereedschap en de accessoires, houd de handen warm en organiseer de werkpatronen en perioden.

Productoverzicht

1 Schaal snijddiepte
2 Zaagblad / vooraf geïnstalleerd
3 Schuine hoekschaal
4 Schroeven voor aanpassing van speling
5 Knop voor vergrendelen
6 Snelle vergrendelhendel
7 Aan/uit-schakelaar
8 Motorbehuizing
9 Stroomkabel
10 Zaagdiepte-vergendelknop
11 Anti-terugslagknop
12 Basisplaat
13 Handgreep
14 Stofverwijderingspoort
15 Schuine hoekvergendelknop
16 Extra handgreep
17 Inbussleutel
18 Zaagbladbeveiliging

Beoogd gebruik

Het gereedschap is bestemd voor zagen in de lengterichting, haaks en verstek in stevig ondersteund massief hout, multiplex, plastic en lichtgewicht niet-ijzerhoudende bouwmaterialen. Het gereedschap is niet bestemd voor commercieel gebruik.

Ander gebruik (bijvoorbeeld om te schuren) of modificatie van het gereedschap wordt beschouwd of onjuist gebruik en kan aanzienlijke gevaren opleveren. Het vooraf geïnstalleerde zaagblad is alleen bestemd voor hout!

Het gereedschap gebruiken

1. Controleer de correcte werking van de zaagbladbeveiliging 18.
2. Om het gereedschap in te schakelen, druk u eerst op de knop voor vergrendelen 5; druk daarna op de aan- / uitschakelaar 7.
3. Start de werkzaamheden zodra het gereedschap op maximale snelheid draait. Houd het gereedschap stevig met beide handen vast. Druk de knop voor vergrendelen 5 naar voren en druk de extra handgreep 16 langzaam omlaag, zodat het zaagblad in het goed vastgezette werkstuk komt.
4. Haal het zaagblad uit het werkstuk en gebruik de aan/uit-schakelaar 7 om het gereedschap uit te schakelen.

Let op! Zorg ervoor dat de punten van het zaagblad niet oververhit ra-

Let op! Let er bij het zagen van plastic op dat het materiaal niet

Let op! Draag gehoorbescherming bij het zagen van hout, draag een sker.

WERKING VAN DE ZAAGBLADBEVEILIGING

1 Plaats het gereedschap op de rand van het werkstuk zoals aangegeven.

Let op! Zorg ervoor dat het gereedschap is uitgeschakeld en de stek: het stopcontact is gehaald.

2

Druk op de knop voor vergrendelen 5 en druk de extra handgreep 16 omlaag om te kijken of de zaagbladbeveiliging goed werkt.

Let op! Niet gebruiken indien de zaagbladbeveiliging niet goed werkt chadigd is.

SNIJDDIEPTE

1 Open de dieptevergendelknop 10 en druk deze in om de gewenste zaag-diepte in te stellen.

Onderste indicator = zonder geleidingsrail Bovenste indicator = met geleidingsrail

2 Zet de dieptevergendelknop 10 goed vast.

SCHUIN ZAGEN

1 Open de hoekvergendelknoppen 15.

Onderste indicator = 0° schuine hoek Bovenste indicator = 45° schuine hoek

2 Stel de gewenste hoek in en zet de hoekvergendelknoppen 15 goed vast.

ZAAGBLADEN VERVANGEN

1 Open de snelle vergrendelhendel 6, druk op de knop voor vergrendelen 5 en breng het zaagblad omlaag totdat het vast klikt.

Let op! Zorg ervoor dat het gereedschap is uitgeschakeld en de stekker uit het contact is gehaald. Stel de maximale snijden en draag beschermende handschoenen.

2 Maak de ring van zaagbladklem met de inbussleutel 17 los en verwijder het zaagblad 2.

3 Plaats een nieuw zaagblad in het gereedschap.

Let op! Controleer of de draairichting van het zaagblad overeenkomt et gereedschap.

4 Zet de zaagbladklem vast met de inbussleutel 17 en sluit de snelle vergrendelhendel 6.

Let op! Het gereedschap kan terug- slaan wanneer de snelle vergrendel- l wordt gesloten.

GELEIDINGSRAIL (ACCESSOIRE)

1 Plaats geltigingselschap koppde ugelplaat- selijke Hornbach winkel. Onderdeelnr.: 5661036

Plaats de geleidingsrail naar wens op het werkstuk.

2 dingsrail en pas de schroeven voor aanpassing van de speling 4 aan. Sluit hierna de anti-terugslagknop 11. Voer het gereedschap langs de geleidingsrail tijdens het zagen.

Technische gegevens

Nominaal voltage 230 V / \~50 Hz
Nominaal vermogen 1200 W
© Snelheid zonder belasting (n₀) 5500/min
Wiel 160 mm x 20 mm x 2,5 mm - 24/48 T

EN 847-1

Max. zaagdiepte (hout) 90° = 55 mm / 45° = 42 mm

Schuinte 0 - 45°

Beschermklasse / II

Gewicht 4,8 kg

Geluidsdrukniveau (L _pA ) 88,9 dB(A) / onzekerheid K = 3 dB(A)

Geluidsvermogensniveau (LWA) 99,9 dB(A) / onzekerheid K = 3 dB(A)

Max. vibratie-emissie ( a_hw ) < 2,5 m/s

⚠ Gebruik alleen zaagbladen die met de bovenstaande specificaties overeenkomen.

De vermelde waarden gelden voor nominale voltages U van 230 V. Voor lagere voltages en modellen voor specifieke landen kunnen deze waarden variëren.

Let op het artikelnummer op het typeplaatje van het gereedschap. De handelsnamen van het individuele gereedschap kunnen variëren.

Geluid en trilling

De waarden in deze gebruiksaanwijzing zijn gemeten met een gestandaardiseerde meet-procedure gespecificeerd in EN 60745 en kan worden gebruikt om gereedschappen te vergelijken.

Dit kan worden gebruikt voor een voorafgaande beoordeling van blootstelling.

Stofverzamelsysteem

Het gebruik van stofopvanging kan stofgerelateerd gevaar reduceren.

Om persoonlijke verwondingen te voorkomen, sluit u een geschikte stofzuiger aan op de stofverwijderingspoort 14. Deze poort is geschikt voor aansluiting van 35 mm.

Waarschuwing! De trillingsemissie tijdens het gebruik kan afwijken van

de vermelde totale waarde afhankelijk van het gebruik van het gereedschap.

Verzorging en onderhoud

Let op! Zorg ervoor dat het gereedschap is uitgeschakeld en de stekhet stopcontact is gehaald.

• Zorg ervoor dat het gereedschap altijd schoon, droog en vrij van olie of vet is.
• Draag een beschermbril om uw ogen te beschermen tijdens het reinigen.
• Draag beschermende handschoenen om uw handen te beschermen bij het omgaan met het zaagblad.
• Om veilig en correct te werken, dienen de machine en de ventilatie-openingen altijd schoon te worden gehouden.
• Controleer regelmatig of er stof of vreemde voorwerpen in de roosters bij de motor en rond de aan/uit-schakelaar is gekomen. Gebruik een zachte borstel om eventueel stof te verwijderen.
• Als de behuizing van het gereedschap moet worden gereinigd, veeg deze dan schoon met een zachte vochtige doek. Er kan een mild schoonmaakmiddel worden gebruikt; gebruik echter nooit alcohol, benzine of een ander reinigingsmiddel.
• Gebruik nooit caustische middelen om plastic onderdelen te reinigen.
• Smeer alle bewegende onderdelen regelmatig.
• Controleer regelmatig alle bevestigingen. Deze kunnen na verloop van tijd losraken vanwege de trillingen.

Let op! Als de stroomkabel is beschadigd, moet deze worden ver- n door de fabrikant, een servicemeker of een vergelijkbaar alificeerde persoon om gevaar te omen.

Conformiteitsverklaring

CE Wij verklaren dat het product beschreven bij de Technische gegevens:

76879 Bornheim / Duitsland

voldoet aan de volgende richtlijnen:

Machinerichtlijn 2006/42/EC

EMC-richtlijn 2004/108/EC

en voldoet aan de volgende toepasselijke geharmoniseerde normen:

EN 60745-1:2009+A11

EN 60745-2-5:2010

EN 55014-1:2006+A1+A2

EN 55014-2:1997+A1+A2

EN 61000-3-2:2006+A1+A2

EN 61000-3-3:2013

Andreas Back

Hoofd Kwaliteitsmanagement, milieu & CSR

Gemachtigde voor de samenstelling van de technische documentatie

Bornheim, 24-11-2014

Hornbach Baumarkt AG

Hornbachstraße 11

76879 Bornheim / Duitsland

Garantie

In geval van storingen met betrekking tot materiaal- of fabricagefouten neemt u contact op met uw Hornbach winkel:

1. Deze voorwaarden sluiten aanvullende garantieprestaties uit en zijn gratis. De wettelijke garantieregels blijven onaangetast geldig.
2. De garantieprestatie is beperkt tot materiaal- of fabricagefouten en het wegnemen hiervan of anders het ruilen van het product. Aangezien onze producten niet zijn gemaakt voor professioneel gebruik, beschouwen we het garantiecontract als on-geldig indien het product voor professionele toepassingen wordt gebruikt. Uitgesloten zijn garantieclaims voor transportschade, schade vanwege het niet in acht nemen van de installatie of de gebruiksaanwijzing (zoals aansluiting op het verkeerde voltage of incorrecte elektriciteit), onprofessionele installatie, misbruik of incorrect gebruik (zoals overbelasten van het product of gebruik van niet goedgekeurde gereedschappen of accessoires), het niet in acht nemen van de onderhoud- en veiligheidsregels, infiltratie van vreemde voorwerpen (zoals zand, ste-nen of stof), verkeerde krachten of door de mens veroorzaakte gebeurtenissen (zoals schade door vallen) plus normale geaccepteerde slijtage (zoals accupacks, messen enzovoort). De garantieclaim vervalt indien er ingrepen zijn uitgevoerd.

3. De garantieperiode is drie jaar en begint op de dag van aankoop van het product. Garantieclaims moeten binnen twee weken na optreden van het defect worden ingediend. Garantieclaims die later worden ingediend, worden uitgesloten. De garantieperiode wordt niet verlengd na reparatie of omruiling en er gaat geen nieuwe garantieperiode in voor het product of eventuele reserveonderdelen.

4. Neem voor het indienen van garantieclaims contact op met uw Hornbach winkel en toon uw originele factuur of een ander gedateerd bewijs van aankoop. Bewaar daarom uw aankoopbon zorgvuldig. Leg de reden van uw claim zo goed mogelijk uit. Als het defect onder onze garantie valt, ontvangt u direct een gerepareerd of nieuw product.

Afvalverwerking

Het logo met de doorgehaalde vuil-nisbak geeft aan dat afgedankte elektrische en elektronische apparatuur gescheiden moet worden ingeleverd (WEEE). Dergelijke apparatuur bevat mogelijk gevaarlijke stoffen. Deze gereedschappen moet worden ingeleverd bij een speciaal hiervoor aangewezen inzamelpunt voor recycling van WEEE en mogen niet als ongesorteerd huisafval worden weggegooid. Op deze manier helpt u bronnen te sparen en het milieu te beschermen. Neem contact op met de lokale autoriteiten voor meer informatie.

Laat kinderen niet spelen met plastic zakken en verpakkingsmateriaal vanwege mogelijke verwondingen en het verstikkingsgevaar. Bewaar dergelijk materiaal veilig of gooi het op milieuvriendelijke wijze weg.

Gebruike batterijen/accu's moeten correct worden afgevoerd. Winkel waar batterijen worden verkocht en plaatselijke inzamelpun- ten beschikken over speciale containers voor het inleveren van batterijen/accu's.

Tack så mycket!

Clasa de protectie II

Clasa de protectie / II

Greutatea 4,8 kg
