GEBRUIKSAANWIJZING PEAA 18 Li Basic Pattfield

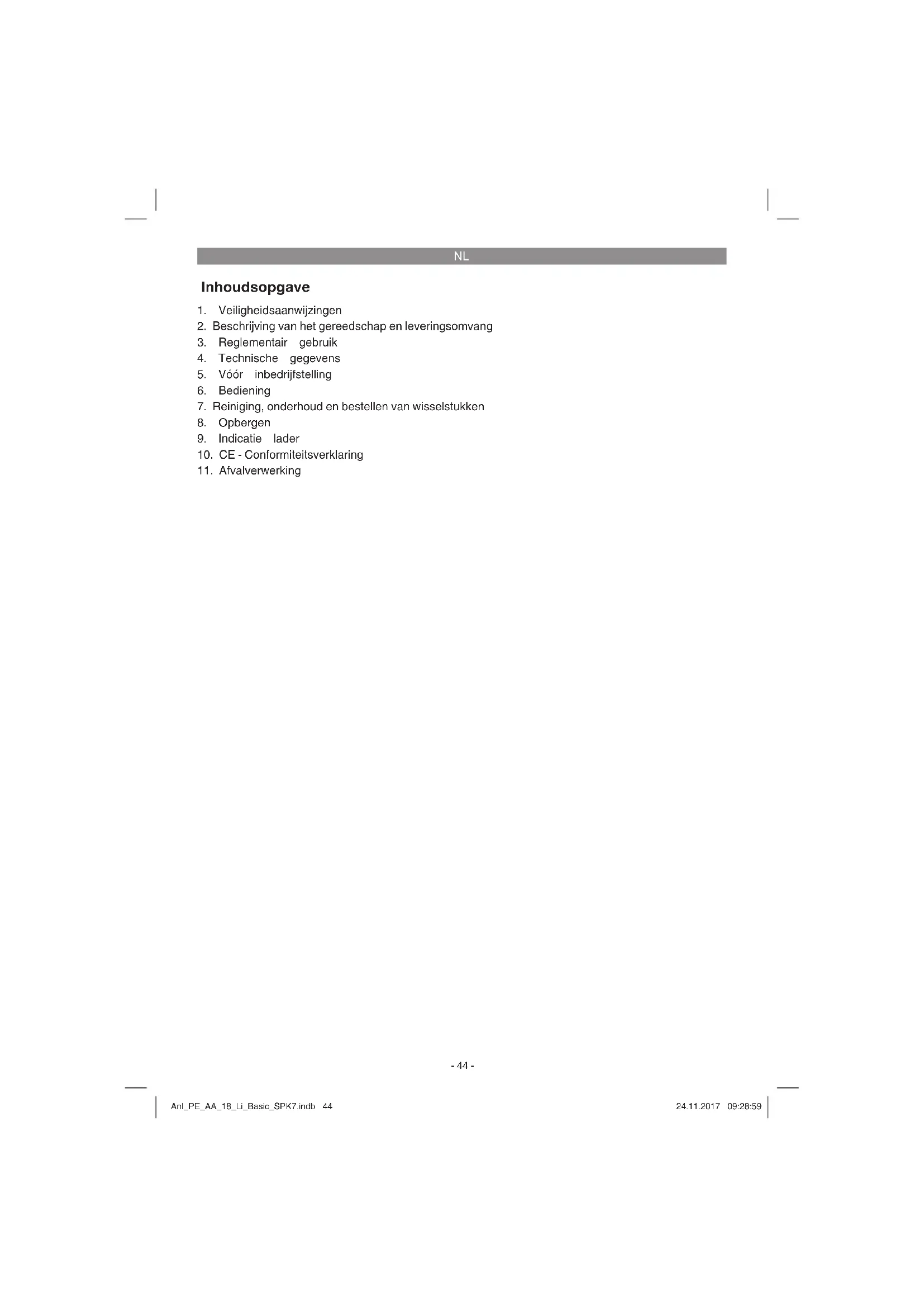

1. Veiligheidsaanwijzingen

2. Beschrijving van het gereedschap en leveringsomvang

5. Vóór inbedrijfstelling

7. Reiniging, onderhoud en bestellen van wisselstukken

10. CE - Conformiteitsverklaring

Gevaar! - Handleiding lezen om het letselrisico te verminderen Voorzichtig! Draag een gehoorbeschermer. Lawaai kan aanleiding geven tot gehoorverlies. Voorzichtig! Draag een veiligheidsbril. Vonken die tijdens het werk ontstaan of splinters, spanen en stof die uit het toestel ontsnappen kunnen leiden tot zichtverlies. Voorzichtig! Draag een stofmasker. Bij het bewerken van hout en andere materialen kan stof ontsta- an dat schadelijk is voor de gezondheid. Asbesthoudend materiaal mag niet worden bewerkt! Anl_PE_AA_18_Li_Basic_SPK7.indb 45Anl_PE_AA_18_Li_Basic_SPK7.indb 45 24.11.2017 09:28:5924.11.2017 09:28:59NL

Gevaar! Bij het gebruik van toestellen dienen enkele veiligheidsmaatregelen te worden nageleefd om lichamelijk gevaar en schade te voorkomen. Lees daarom deze handleiding / veiligheidsinstructies zorgvuldig door. Bewaar deze goed zodat u de in- formatie op elk moment kunt terugvinden. Mocht u dit toestel aan andere personen doorgeven, gelieve dan deze handleiding / veiligheidsins- tructies mee te geven. Wij zijn niet aansprakelijk voor ongevallen of schade die te wijten zijn aan niet-naleving van deze handleiding en van de vei- ligheidsinstructies.

1. Veiligheidsaanwijzingen

Gevaar! Lees alle veiligheidsinstructies en aanwijzin- gen. Nalatigheden bij de inachtneming van de veiligheidsinstructies en aanwijzingen kunnen elektrische schok, brand en/of zware letsels tot gevolg hebben. Bewaar alle veiligheidsinstruc- ties en aanwijzingen voor de toekomst. Het in de veiligheidsinstructies gebruikte begrip “elektrisch materieel” heeft betrekking op elektri- sche gereedschappen die op elektrische stroom (met netkabel) en op accu (zonder netkabel) draaien.

1. Werkplaatsveiligheid

a) Hou uw werkplaats schoon en goed ver- licht. Wanorde of niet verlichte werkplaatsen kunnen ongelukken veroorzaken. b) Werk met het elektrische gereedschap niet in explosieve omgeving waarin brandbare vloeistoff en, gassen of stof- fen aanwezig zijn. Elektrisch gereedschap verwekt vonken die het stof of de dampen kunnen doen ontbranden. c) Hou kinderen en andere personen tij- dens het gebruik van het elektrische ge- reedschap weg. Bij afl eiding zou u de cont- role over het gereedschap kunnen verliezen.

2. Elektrische veiligheid

a) De aansluitstekker van het elektrische ge- reedschap moet in het stopcontact pas- sen. De stekker mag geenszins worden veranderd. Gebruik geen adapterstekkers samen met van randaarding voorziene elektrische gereedschappen. Onveran- derde stekkers en passende contactdozen verminderen het risico van een elektrische schok. b) Vermijd lichamelijk contact met geaarde oppervlakken, zoals van buizen, verwar- mingstoestellen, fornuizen en koelkasten. Er bestaat verhoogd risico door elektrische schok als uw lichaam geaard is. c) Stel elektrisch gereedschap niet bloot aan regen of nattigheid. Door binnendrin- gen van water in een elektrische apparatuur verhoogt het risico van een elektrische schok. d) Onttrek de kabel niet aan zijn eigenlijke bestemming om het elektrische ge- reedschap te dragen, op te hangen of om de stekker uit de contactdoos te verwij- deren. Hou de kabel weg van hitte, olie, scherpe kanten of bewogen componen- ten van het toestel. Beschadigde of in de war gebrachte kabels verhogen het risico van een elektrische schok. e) Indien u met een elektrisch gereedschap in open lucht werkt, mag u enkel verlen- gkabels gebruiken die ook geschikt zijn om buiten te worden gebruikt. Het gebruik van een voor buiten geschikte verlengkabel vermindert het risico van een elektrische schok. f) Indien gebruikmaking van het elektrische gereedschap in vochtige omgeving niet te vermijden is dient u het gereedschap door een aardlekschakelaar te beveiligen. Het gebruik van een aardlekschakelaar ver- mindert het risico van een elektrische schok.

3. Veiligheid van personen

a) Wees aandachtig, let op wat u doet en ga bij het gebruik van een elektrisch ge- reedschap met verstand te werk. Gebruik geen elektrisch gereedschap als u moe bent of onder de invloed bent van drugs, alcohol of geneesmiddelen. Een moment van onoplettendheid bij het gebruik van het elektrische gereedschap kan zwaar letsel tot gevolg hebben. b) Draag persoonlijke beschermingsmidde- len en altijd een veiligheidsbril. Het dragen van persoonlijke beschermingsmiddelen zoals stofmasker, slipvaste veiligheidsscho- enen, veiligheidshelm of gehoorbeschermer, naargelang het type en het gebruik van het elektrische materieel, vermindert het risico van letsel. c) Vermijdt elke onbedoelde inwerkingstel- ling van het gereedschap. Vergewis u er zich van dat het elektrische gereedschap Anl_PE_AA_18_Li_Basic_SPK7.indb 46Anl_PE_AA_18_Li_Basic_SPK7.indb 46 24.11.2017 09:28:5924.11.2017 09:28:59NL

uitgeschakeld is voordat u het aansluit op de stroomtoevoer en/of de accu aans- luit, het gereedschap in handen neemt of draagt. Als u bij het dragen van het elek- trische gereedschap de vinger op de scha- kelaar heeft of het toestel ingeschakeld op de stroomtoevoer aansluit kan dit ongelukken tot gevolg hebben. d) Verwijder afstelgereedschap of sleutels alvorens het elektrische gereedschap in te schakelen. Een gereedschap of sleutel die zich in een draaiende component van het toestel bevindt kan letsel tot gevolg hebben. e) Vermijd elke abnormale lichaamshouding. Zorg voor een veilige stand en bewaar al- tijd uw evenwicht. Daardoor kunt u het elek- trische gereedschap in onverwachte situaties beter controleren. f) Draag de gepaste kleding. Draag geen wijde kleding of sieraden. Hou haar, kle- ding en handschoenen weg van bewogen componenten. Losse kleding, sieraden of lang haar kan door bewogen componenten worden gegrepen. g) Indien stofzuiginrichtingen en stofop- vanginrichtingen kunnen worden aange- bracht, dient u er zich van te vergewissen dat deze aangesloten zijn en naar be- horen worden gebruikt. Gebruik van een stofafzuiging kan gevaren door stof verminde- ren.

4. Gebruik en omgaan met het elektrische

gereedschap a) Overbelast het toestel niet. Gebruik voor uw werk steeds het elektrische ge- reedschap dat daarvoor bedoeld is. Met het gepaste elektrische materieel werkt u be- ter en veiliger in het opgegeven vermogens- gebied. b) Gebruik geen elektrisch gereedschap waarvan de schakelaar defect is. En elek- trisch gereedschap dat niet meer in of uit kan worden geschakeld is gevaarlijk en moet wor- den hersteld. c) Verwijder de stekker uit de contactdoos en/of verwijder de accu voordat u het gereedschap afstelt, van accessoires ver- wisselt of het gereedschap wegzet. Deze voorzorgsmaatregel voorkomt het onbedoeld starten van het elektrische gereedschap. d) Bewaar niet gebruikte elektrische ge- reedschappen buiten bereik van kinde- ren. Laat het toestel niet door personen gebruiken die met dit toestel niet vertrou- wd zijn of deze instructies niet hebben gelezen. Elektrische gereedschappen zijn gevaarlijk als ze door onervaren personen worden gebruikt. e) Onderhoud elektrische gereedschappen zorgvuldig. Controleer of bewegende componenten perfect werken en niet klem zitten, of stukken gebroken of beschadigd zijn zodat het elektrische gereedschap niet meer naar behoren kan werken. Laat beschadigde onderdelen herstellen voordat u het toestel opnieuw gebruikt. Vele ongelukken zijn te wijten aan slecht onderhouden elektrisch gereedschap. f) Hou uw snijgereedschap scherp en schoon. Zorgvuldig onderhouden snijge- reedschap met scherpe snijkanten gaat min- der vaak klem gaan zitten en is gemakkelijker te leiden. g) Gebruik het elektrisch materieel, acces- soires, inzetgereedschappen enz. con- form de aanwijzingen. Hou rekening met de werkomstandigheden en de te ver- richten activiteit. Het gebruik van elektrisch gereedschap voor andere toepassingen dan voorzien door de fabrikant kan gevaarlijke situaties tot gevolg hebben.

5. Gebruik en omgaan met het accutoestel

a) Laad de accu’s slechts in laadtoestellen die door de fabrikant worden aanbevolen. Voor een lader die geschikt is voor een be- paalde soort accu’s bestaat brandgevaar als hij met andere accu’s wordt gebruikt. b) Gebruik in het elektrische gereedschap alleen de accu’s die ervoor zijn voorzien. Het gebruik van andere accu’s kan tot letsel en brandgevaar leiden. c) Hou de niet gebruikte accu weg van pa- perclips, muntstukken, sleutels, spijkers, schroeven of andere kleine metalen voorwerpen die een overbrugging van de contacten zouden kunnen veroorzaken. Een kortsluiting tussen de accucontacten kan brandwonden of brand tot gevolg hebben. d) Bij verkeerd gebruik kan vloeistof uit de accu ontsnappen. Vermijd ermee in con- tact te komen. Bij toevallig contact met water afspoelen. Mocht de vloeistof in de ogen terecht komen dient u zich bovendi- en onder doktersbehandeling te stellen. Ontsnappende accuvloeistof kan huidirritaties of brandwonden veroorzaken. Anl_PE_AA_18_Li_Basic_SPK7.indb 47Anl_PE_AA_18_Li_Basic_SPK7.indb 47 24.11.2017 09:28:5924.11.2017 09:28:59NL

a) Laat uw elektrisch gereedschap enkel door gekwalifi ceerd vakpersoneel en en- kel met originele wisselstukken herstel- len. Zodoende is verzekerd dat de veiligheid van het elektrische gereedschap behouden blijft. Bijzondere veiligheidsvoorschriften Wij besteden de grootste zorgvuldigheid aan de opbouw van elke accupack teneinde accu’s van maximale energiedichtheid, duurzaamheid en veiligheid aan u te kunnen bezorgen. De accucellen beschikken over meertraps veilig- heidsinrichtingen. Elke individuele cel wordt eerst geformateerd en haar elektrische karakte- ristieken worden opgenomen. Deze gegevens worden vervolgens gebruikt om de bestmogelijke accupack’s te kunnen groeperen. Ondanks alle veiligheidsmaatregelen is bij het omgaan met accu’s steeds omzichtigheid geboden. Voor een veilig bedrijf dienen de volgende punten zeker in acht te worden genomen. Een veilig bedrijf is slechts met onbeschadig- de cellen verzekerd! Door een verkeerde han- tering wordt schade aan de cellen berokkend. LET OP! Analyses bevestigen dat grof verkeerd gebruik en verkeerd onderhoud de hoofdoorzaak zijn voor schade veroorzaakt door accu’s met sterk vermogen. Aanwijzingen omtrent de accu

1. Het accupack van het accu toestel is bij de

levering niet geladen. De accu moet dus wor- den opgeladen alvorens u het toestel voor de eerste keer in gebruik neemt.

2. Voor een optimale accucapaciteit dient u

diepe ontladingscycli te vermijden! Laad uw accu vaak op.

3. Berg uw accu op een koele plaats, liefst bij

15° C en minstens 40% geladen.

4. Lithium-ion-accu’s zijn onderhevig aan natu-

urlijke veroudering. De accu moet ten laatste worden vervangen als zijn vermogen slechts nog overeenkomt met 80% van het vermogen in de nieuwe toestand! Verzwakte cellen in een verouderde accupack zijn niet meer op- gewassen tegen de hoge prestatievereisten en betekenen bijgevolg een veiligheidsrisico.

5. Verbruikte accu’s niet in het open vuur gooi-

6. Accu niet ontsteken of blootstellen aan verb-

7. Accu’s niet diep ontladen! Door diepe ont-

lading wordt schade berokkend aan de accu- cellen. De vaakst voorkomende oorzaak voor diepe ontlading van accupacks is het langdu- rig opbergen of niet-gebruik van gedeeltelijk ontladen accu’s. Stop met de accu te werken zodra de capaciteit duidelijk achteruitgaat of als de veiligheidselektronica reageert. Berg de accu pas nadat hij helemaal opgeladen is.

8. Accu’s of het toestel beschermen tegen

overbelasting! Overbelasting leidt snel tot oververhitting en beschadiging van de cellen binnen in het accuhuis zonder dat men de oververhitting buiten waarneemt.

9. Vermijd beschadigingen en stoten!

Vervang onmiddellijk elke accu die per onge- luk vanaf een hoogte van meer dan één me- ter naar beneden is gevallen of die blootge- steld was aan hevige stoten ook al is het huis van de accupack blijkbaar onbeschadigd. De accucellen binnenin kunnen ernstige schade hebben opgelopen. Gelieve hieromtrent ook de informatie omtrent de verwijdering van afgedankte accu’s in acht te nemen.

10. Bij overbelasting en oververhitting wordt het

toestel om veiligheidsredenen uitgeschakeld door de geïntegreerde veiligheidsuitschake- ling. Let op! Bedien niet meer de AAN/UIT- schakelaar als de veiligheidsuitschakeling het toestel heeft uitgeschakeld. Daardoor kan schade aan de accu worden berokkend.

11. Gebruik enkel originele accu’s. Het gebruik

van andere accu’s kan leiden tot letsel, explo- sie en brandgevaar. Aanwijzingen omtrent het laadtoestel en het laden

1. Neem de gegevens in acht die vermeld staan

op het kenplaatje van de lader. Sluit de lader enkel aan op de netspanning vermeld op het kenplaatje.

2. Bescherm de lader en de kabel tegen be-

schadiging en scherpe kanten. Beschadigde kabels dienen onmiddellijk door een elektro- vakman te worden vervangen.

3. Laadtoestel, accu’s en accutoestel buiten be-

reik van kinderen houden.

4. Geen beschadigde laadtoestellen gebruiken.

5. Gebruik de bijgeleverde lader niet voor het

laden van andere accutoestellen.

6. Bij een fl inke belasting wordt de accupack

warm. Laat de accupack voor begin van de laadbeurt afkoelen op kamertemperatuur.

7. Accu’s niet overladen!

laadtijden gelden alleen voor ontladen accu’s. Herhaaldelijk insteken van een geladen of gedeeltelijk geladen accu heeft overlading en beschadiging van de cellen tot gevolg. Accu’s niet meerdere dagen in het laadtoestel laten zitten.

8. Gebruik en laad nooit accu’s waarvan u

vermoedt dat de laatste oplading van de accu langer dan 12 maanden geleden is. De accu is dan hoogstwaarschijnlijk reeds beschadigd (diepe ontlading).

9. Laden bij een temperatuur van onder 10° C

leidt tot chemische beschadiging van de cel en kan brand veroorzaken.

10. Gebruik geen accu’s die tijdens het laden

warm zijn geworden omdat de accucellen gevaarlijk zouden beschadigd kunnen zijn.

11. Gebruik geen accu’s meer die tijdens het

laden opgezwollen of van vorm veranderd zijn of die ongewone symptomen vertonen (uit- gassen, sissen, kraken enz.)

12. Ontlaad de accu niet helemaal (aanbevolen

ontlaaddiepte max. 80%). Volledige ontlading leidt tot vroegtijdige veroudering van de accu- cellen.

13. Batterijen nooit onbeheerd laden!

Bescherming tegen milieu-invloeden

1. Draag de gepaste werkkledij. Draag een vei-

gen vocht en regen. Vocht en regen kunnen leiden tot gevaarlijke beschadigingen van de cellen.

3. Het accutoestel en de lader niet gebruiken in

de buurt van dampen of brandbare vloeistof- fen.

4. Lader en accutoestellen enkel in droge toe-

stand en bij een omgevingstemperatuur van 10 tot 40° C gebruiken.

5. Bewaar de accu niet op plaatsen waar een

temperatuur van meer 40° C kan worden bereikt, vooral niet in een auto die geparkeerd staat in de felle zon.

6. Accu’s beschermen tegen oververhitting!

Overbelasting, overlading of zoninstraling hebben oververhitting en beschadiging van de cellen tot gevolg. Laad of werk nooit met accu’s die oververhit werden – vervang die onmiddellijk.

7. Opbergen van accu’s, laadtoestellen en

accutoestel. Berg de lader en uw accutoe- stel alleen in droge ruimten met een omge- vingstemperatuur van 10-40° C op. Berg de lithium-ion-accu koel en droog bij 10-20° C op. Beschermen tegen luchtvochtigheid en rechtstreeks zoninstraling. Accu’s enkel in geladen toestand opbergen (minstens 40 % geladen).

8. Zorg ervoor dat de lithium-ion-accu niet bev-

riest. Accu’s die langer dan 60 minuten onder 0° C zijn opgeborgen moeten worden verwij- derd.

9. Voorzichtig bij het omgaan met accu’s wat be-

treft elektrostatische lading. Elektrostatische ontladingen hebben schade aan de veilig- heidselektronica en de accucellen tot gevolg! Vermijd daarom elektrostatische oplading en raak nooit de accupolen aan! Bijzondere veiligheidsinstructies Accu-takkenzaag

Neem het apparaat aan de geïsoleerde oppervlakken van de greep vast, als u werkzaamheden verricht waarbij het in- zetgereedschap verborgen stroomleidin- gen kan raken. Door contact met een span- ningvoerende leiding kan er ook spanning op de metalen onderdelen van het apparaat staan, die leidt tot een elektrische schok.

Bewaar de gereedschappen op een veilige en voor kinderen niet te bereiken plaats.

Draag bij het zagen steeds een veiligheidsb- ril, veiligheidshandschoenen en een gehoor- bescherming, en bij werkzaamheden met veel stofvorming een stofmasker.

Laat geen gereedschapssleutels steken. Contro-leer of de sleutels en instelge- reedschappen ver- wijderd zijn alvorens het toestel in te schakelen.

Beveilg het te bewerken werkstuk tegen ver- schuiven (vastspannen).

Asbest bevattende materialen mogen niet worden bewerkt.

Het desbetreffende voorschrift ter voorkoming van ongevallen van de ongevallenverzekering naleven.

Gebruik enkel originele wisselstukken.

Herstellingen mogen enkel door een elektro- vakman worden uitgevoerd.

De geluidsontwikkeling kan op de werkvloer 85 dB(A) overschrijden. In dit geval zijn ge- luids-werende en het gehoor beschermende maatregelen voor de bediener vereist.

Let op een veilige stand. Vermijdt abnormale lichaamshoudingen.

pen niet in een natte of vochtige omgeving en niet in de buurt van brandbare vloeistoffen.

Hou uw werkplaats netjes.

Draag de gepaste werkkledij. Draag geen wijde kleding en geen sieraden. Draag bij lang haar een haarbescherming.

Gebruik voor uw eigen veiligheid enkel ac- cessoires en bijkomende toestellen van de fabrikant van het gereedschap.

Gebruik enkel scherpe en intacte zaagbladen. Krom gebogen en gebarsten zaagbladen on- middellijk vervangen.

Het zaagblad na het uitschakelen niet afrem- men door er zijdelings tegen te duwen.

De zaag gelijkmatig naar voren schuiven. Daardoor wordt het gevaar voor ongevallen verminderd en de levensduur van het zaag- blad en de zaag verlengd.

Maak uw gereedschap alleen met een vochtig doek schoon. Gebruik voor het schoonmaken geen agressieve reinigingsmiddelen.

Vergewis u er zich van dat uw gereedschap naar behoren werkt. Mocht dit niet het geval zijn, laat uw gereedschap dan controleren. Alle onder-houds- en inspectiewerkzaamhe- den mogen alleen door een elektrovakman of door ISC GmbH worden uitgevoerd. Bewaar de veiligheidsvoorschriften goed.

2. Beschrijving van het gereedschap

2.1 Beschrijving van het gereedschap

(fi g. 1/2) 1 Aan/Uit-schakelaar 2 Grendelknop voor Aan/Uit-schakelaar 3 Zaagschoen 4 Zaagbladhouder 5 Takkenbeugel 6 Zaagblad 7 Accu 8 Lader

Gelieve de volledigheid van het artikel te contro- leren aan de hand van de beschreven omvang van de levering. Indien er onderdelen ontbreken, gelieve u dan binnen 5 werkdagen na aankoop van het artikel te wenden tot ons servicecenter of tot het verkooppunt waar u het apparaat heeft ge- kocht, en leg een geldig bewijs van aankoop voor. Gelieve daarvoor de garantietabel in de service- informatie aan het einde van de handleiding in acht te nemen.

Open de verpakking en neem het toestel voorzichtig uit de verpakking.

Verwijder het verpakkingsmateriaal alsmede verpakkings-/transportbeveiligingen (indien aanwezig).

Controleer het toestel en de accessoires op transportschade.

Bewaar de verpakking indien mogelijk tot het verloop van de garantieperiode. Gevaar! Het toestel en het verpakkingsmateriaal zijn geen speelgoed voor kinderen! Kinderen mo- gen niet met plastic zakken, folies en kleine stukken spelen! Er bestaat inslik- en verstik- kingsgevaar!

1x zaagblad voor hout

De universele zaag is bedoeld om hout, ijzer, non- ferrometalen en kunststof te zagen met behulp van het bijhorende zaagblad. De machine mag slechts voor werkzaamheden worden gebruikt waarvoor ze bedoeld is. Elk ander verder gaand gebruik is niet reglementair. Voor daaruit voortvloeiende schade of verwon- dingen van welke aard dan ook is de gebruiker/ bediener, niet de fabrikant, aansprakelijk. Wij wijzen erop dat onze gereedschappen overe- enkomstig hun bestemming niet geconstrueerd zijn voor commercieel, ambachtelijk of industrieel gebruik. Wij geven geen garantie indien het ge- reedschap in ambachtelijke of industriële bedrij- ven alsmede bij gelijk te stellen activiteiten wordt gebruikt. Anl_PE_AA_18_Li_Basic_SPK7.indb 50Anl_PE_AA_18_Li_Basic_SPK7.indb 50 24.11.2017 09:28:5924.11.2017 09:28:59NL

18 V, 5,2 Ah, 10 Li-Ion cellen Gevaar! Geluid en vibratie De geluids- en vibratiewaarden werden bepaald volgens EN 60745. Geluidsdrukniveau L

84,9 dB (A) Onzekerheid K .............................................3 dB Draag een gehoorbeschermer. Lawaai kan aanleiding geven tot gehoorverlies. Totale vibratiewaarden (vectorsom van drie richtingen) bepaald volgens EN 60745. Trillingsemissiewaarde a

De opgegeven trillingsemissiewaarde is gemeten volgens een genormaliseerde testprocedure en kan veranderen naargelang van de wijze waarop het elektrische gereedschap wordt gebruikt en in uitzonderingsgevallen boven de opgegeven waarde liggen. De vermelde trillingsemissiewaarde kan worden gebruikt om elektrische gereedschappen onder- ling te vergelijken. De vermelde trillingsemissiewaarde kan ook wor- den gebruikt om voor begin van de werkzaamhe- den de nadelige gevolgen te beoordelen. Beperk de geluidsontwikkeling en vibratie tot een minimum!

Gebruik enkel intacte toestellen.

Onderhoud en reinig het toestel regelmatig.

Pas uw manier van werken aan het toestel aan.

Overbelast het toestel niet.

Laat het toestel indien nodig nazien.

Schakel het toestel uit als het niet wordt ge- bruikt.

Draag handschoenen. Voorzichtig! Restrisico’s Er blijven altijd restrisico’s over ook al wordt dit elektrisch gereedschap naar behoren be- diend. Volgende gevaren kunnen zich voordo- en in verband met de bouwwijze en uitvoering van dit elektrisch gereedschap:

beschermer wordt gedragen.

3. Schade aan de gezondheid die voortvloeit

uit hand-arm-trillingen indien het toestel lang zonder onderbreking wordt gebruikt of niet naar behoren wordt gehanteerd en onder- houden.

5. Vóór inbedrijfstelling

Waarschuwing! Trek altijd de accu eruit, voordat u instellingen aan het apparaat uitvoert.

5.1 Wissel van het zaagblad (fi g. 2)

Waarschuwing! Vóór alle werkzaamheden aan de machine en bij de wissel van het zaagblad de universele zaag uitschakelen en de accu eruit trekken. Draai de ring (a) aan de zaagbladhouder (4) zo- als getoond in fi g. 2, tot u het zaagblad (b) in de gleuf van de zaagbladhouder (4) kunt schuiven. Laat dan de ring (a) weer los; de ring (a) zou weer moeten terugkeren in de uitgangspositie. Mocht dit niet het geval zijn, probeer dan de ring (a) met de hand in de uitgangspositie te draaien. Controleer nu of het zaagblad vastzit in de houder door aan het zaagblad te trekken. Anl_PE_AA_18_Li_Basic_SPK7.indb 51Anl_PE_AA_18_Li_Basic_SPK7.indb 51 24.11.2017 09:28:5924.11.2017 09:28:59NL

5.2 Verstellen van de zaagschoen (fi g. 3)

Waarschuwing! Trek de accu eruit. Om de zaagschoen te verstellen drukt u op de vastzetknop voor de zaagschoen (5) aan de rech- terkant (van beneden gezien) om de zaagschoen (3) te ontgrendelen. Stel de gewenste afstand in en druk op de vastzetknop voor de zaagschoen (5) aan de linkerkant (van beneden gezien) om de zaagschoen weer te vergrendelen. Controleer of de zaagschoen goed vast zit!

5.3 Laden van de LI-accupack (fi g. 4-5)

1. Accupack (d) uit de handgreep trekken, terwijl

u de grendelknop (c) naar beneden drukt.

2. Vergelijk of de netspanning vermeld op het

typeplaatje overeenkomt met de beschikbare netspanning. Steek de netstekker van de lader (e) in het stopcontact. De groene LED begint te knipperen.

3. Steek de accu (7) op de lader (8).

4. Onder punt „Indicatie lader“ vindt u een tabel

met de betekenissen van de LED-indicatie aan de lader. Tijdens het laden kan de accu iets warm worden. Dit is echter normaal. Onder punt 10 (indicatie lader) vindt u een tabel met de betekenissen van de LED-indicatie aan de lader. Mocht het laden van het accupack niet mogelijk zijn, controleer dan:

of aan het stopcontact de netspanning aan- wezig is.

of een foutloos contact aan de laadcontacten van de lader voorhanden is. Indien het laden van het accupack nog altijd niet mogelijk is, stuur dan

en de accupack naar onze klantenservice. In het belang van een lange levensduur van de accupack is het raadzaam om op tijd voor het herladen van de accupack te zorgen. Dit is in elk geval noodzakelijk, indien u vaststelt dat het ver- mogen van de accu-takkenzaag afneemt. Ontlaad de accupack nooit helemaal. Dat leidt tot een de- fect van de accupack!

5.4 Accu-capaciteitsindicatie (fi g. 4, pos. f)

Druk op de schakelaar voor accu-capaciteitsindi- catie (g). De accu-capaciteitsindicatie (2) signa- leert de laadtoestand van de accu aan de hand van 3 LEDs. Alle 3 LEDs branden: De accu is vol geladen. 2 of 1 LED(s) branden: De accu beschikt over voldoende restlading. 1 LED knippert: De accu is leeg, laad de accu. Alle LEDs knipperen: De accu werd diep ontladen en is defect. Een defecte accu mag niet meer gebruikt en geladen worden!

6.1 Aan-/Uitschakelaar (fi g. 1, pos. 1)

Inschakelen: Grendelknop (2) en Aan-/Uitschakelaar (1) indruk- ken. Met de Aan-/Uitschakelaar (1) kunt u het aantal slagen traploos regelen. Hoe verder u de scha- kelaar indrukt, des te hoger het aantal slagen. Uitschakelen: Grendelknop (2) en Aan-/Uitschakelaar (1) los- laten.

6.2 Gebruik als universele zaag (fi g. 6)

Zet de universele zaag, zoals in fi g. 6 getoond, op het te snijden materiaal. Schakel de universele zaag in en schuif de universele zaag tegen het te snijden materiaal. De snijsnelheid moet worden aangepast aan het materiaal.

6.3 Gebruik als takkenzaag (fi g. 7)

Zet de takkenzaag, zoals in fi g. 7 getoond, op de te snijden tak. Schakel de takkenzaag in en druk hem tegen de te snijden tak. De takkenbeugel dient daarbij voor de rechte geleiding van het ap- paraat. De snijsnelheid moet worden aangepast aan het materiaal. Anl_PE_AA_18_Li_Basic_SPK7.indb 52Anl_PE_AA_18_Li_Basic_SPK7.indb 52 24.11.2017 09:28:5924.11.2017 09:28:59NL

7. Reiniging, onderhoud en

bestellen van wisselstukken Gevaar! Trek vóór alle reinigingswerkzaamheden de netstekker van de accu uit het stopcontact.

Hou de veiligheidsinrichtingen, de ventila- tiespleten en het motorhuis zo veel mogelijk vrij van stof en vuil. Wrijf het toestel met een schone doek af of blaas het met perslucht bij lage druk schoon.

Het is aan te bevelen het toestel direct na elk gebruik te reinigen.

Reinig het toestel regelmatig met een vochti- ge doek en wat zachte zeep. Gebruik geen reinigings- of oplosmiddelen; die zouden de kunststofcomponenten van het toestel kunnen aantasten. Let er goed op dat geen water in het toestel terechtkomt. Door binnendrin- gen van water in een elektrische apparatuur verhoogt het risico van een elektrische schok.

In het toestel zijn er geen andere te onderhouden onderdelen.

7.3 Bestellen van wisselstukken:

Gelieve bij het bestellen van wisselstukken vol- gende gegevens te vermelden:

Type van het toestel

Artikelnummer van het toestel

Ident-nummer van het toestel

Wisselstuknummer van het benodigd stuk Actuele prijzen en info krijgt u op aanvraag in uw Hornbach bouwmarkt.

Bewaar het toestel en de accessoires op een don- kere, droge en vorstvrije plaats die voor kinderen ontoegankelijk is. De optimale opbergtemperatuur ligt tussen 5° C en 30° C. Bewaar het elektrische gereedschap in de originele verpakking. Anl_PE_AA_18_Li_Basic_SPK7.indb 53Anl_PE_AA_18_Li_Basic_SPK7.indb 53 24.11.2017 09:29:0024.11.2017 09:29:00NL

Aanduidingsstatus Betekenis en maatregel Rode LED Groene LED UIT Knippert Gebruiksklaarheid De lader is aangesloten op het net en is gebruiksklaar; de accu is niet in de lader. AAN UIT Laden De lader laadt de accu op in de snelle laadmodus. UIT AAN De accu is tot 85% opgeladen en gebruiksklaar. (Laadduur 1,5 Ah accu: 30 min) (Laadduur 2,0 Ah accu: 40 min) (Laadduur 3,0 Ah accu: 60 min) (Laadduur 4,0 Ah accu: 80 min) (Laadduur 5,2 Ah accu: 130 min) Daarna wordt overgeschakeld naar ontziende lading tot de accu volle- dig is geladen. (Laadduur in het totaal 1,5 Ah accu: ca. 40 min) (Laadduur in het totaal 2,0 Ah accu: ca. 50 min) (Laadduur in het totaal 3,0 Ah accu: ca. 75 min) (Laadduur in het totaal 4,0 Ah accu: ca. 100 min) (Laadduur in het totaal 5,2 Ah accu: ca. 140 min) Maatregel: Neem de accu de lader uit. Scheid de lader van het net. Knippert UIT Aanpassingslading De lader bevindt zich in de modus voor ontziend laden. Daarbij wordt de accu om veiligheidsredenen trager opgeladen en heeft daarvoor meer dan 1 uur nodig. Dat kan te wijten zijn aan volgen- de oorzaken: - Accu werd zeer lang geleden niet meer opgeladen of het ontladen van een uitgeputte accu werd voortgezet (diepe ontlading). - De accutemperatuur ligt niet binnen het ideale bereik tussen 25°C en 45°C. Maatregel: Wacht tot het laadproces is voltooid; de accu kan desondanks verder worden geladen. Knippert Knippert Fout Er kan niet meer worden opgeladen. De accu is defect. Maatregel: Een defecte accu mag niet meer worden opgeladen. Neem de accu de lader uit. AAN AAN Temperatuurfout De accu is te warm (b.v. rechtstreekse zoninstraling) of te koud (onder 0° C). Maatregel: Neem de accu de lader uit en bewaar hem 24 u bij kamertemperatuur (ca. 20° C). Anl_PE_AA_18_Li_Basic_SPK7.indb 54Anl_PE_AA_18_Li_Basic_SPK7.indb 54 24.11.2017 09:29:0024.11.2017 09:29:00NL

10. CE - Conformiteitsverklaring

Conformiteitsverklaring Wij verklaren dat het product beschreven bij de Technische gegevens :

Accu-takkenzaag PE-AA 18 Li BASIC geproduceerd voor: Hornbach Baumarkt AG Hornbachstraße 11 76879 Bornheim / Duitsland voldoet aan de volgende richtlijnen: EG machine-richtlijn 2006/42/EC EMC -richtlijn 2014/30/EU RoHS richtlijn 2011/65/EU

en voldoet aan de volgende toepasselijke geharmoniseerde normen: EN 60745-1:2009+A11 EN 60745-2-11:2010 EN 55014-1/A2:2011 EN 55014-2:2015

Het logo met de doorgehaalde vuilnisbak geeft aan dat afgedankte elektrische en elektronische appara- tuur gescheiden moet worden ingeleverd (WEEE). Dergelijke apparatuur bevat mogelijk gevaarlijke stof- fen. Deze gereedschappen moet worden ingeleverd bij een speciaal hiervoor aangewezen inzamelpunt voor recycling van WEEE en mogen niet als ongesorteerd huisafval worden weggegooid. Op deze ma- nier helpt u bronnen te sparen en het milieu te beschermen. Neem contact op met de lokale autoriteiten voor meer informatie. Laat kinderen niet spelen met plastic zakken en verpakkingsmateriaal vanwege mogelijke verwondin- gen en het verstikkingsgevaar. Bewaar dergelijk materiaal veilig of gooi het op milieuvriendelijke wijze weg. Gebruike batterijen/accu‘s moeten correct worden afgevoerd. Winkel waar batterijen worden verkocht en plaatselijke inzamelpunten beschikken over speciale containers voor het inleveren van batterijen/ accu‘s. Technische wijzigingen voorbehouden Anl_PE_AA_18_Li_Basic_SPK7.indb 56Anl_PE_AA_18_Li_Basic_SPK7.indb 56 24.11.2017 09:29:0024.11.2017 09:29:00S
