BEDIENUNGSANLEITUNG PE1200 TS Pattfield

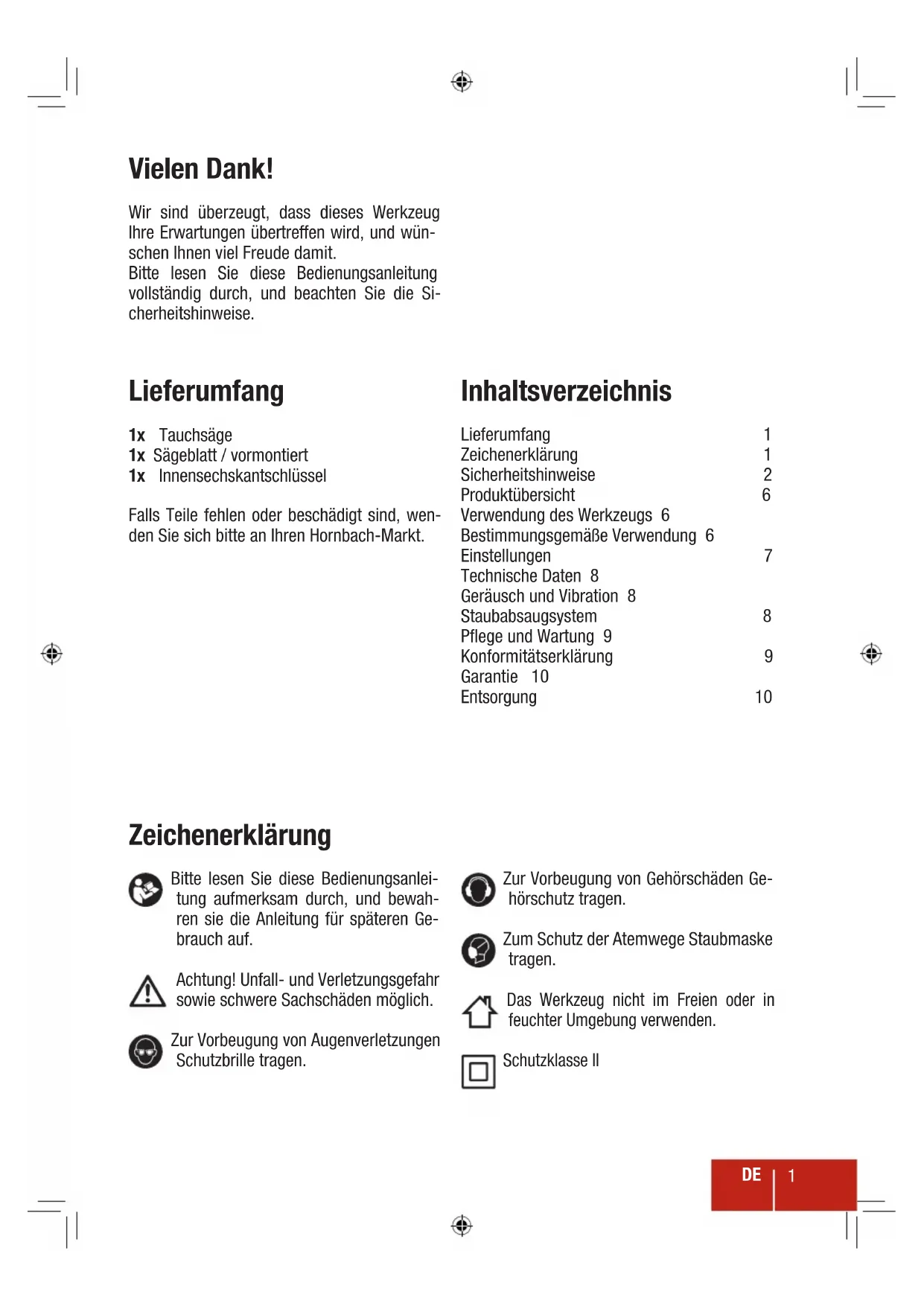

Wir sind überzeugt, dass dieses Werkzeug Ihre Erwartungen übertreffen wird, und wünschen Ihnen viel Freude damit.

Bitte lesen Sie diese Bedienungsanleitung vollständig durch, und beachten Sie die Sicherheitshinweise.

Lieferumfang

1x Tauchsäge
1x Sägeblatt / vormontiert
1x Innensechskantschlüssel

Falls Teile fehlen oder beschädigt sind, wen- den Sie sich bitte an Ihren Hornbach-Markt.

Inhaltsverzeichnis

Lieferumfang 1

Zeichenerklärung 1

Sicherheitshinweise 2

Produktübersicht 6

Verwendung des Werkzeugs 6

Bestimmungsgemäße Verwendung 6

Einstellungen 7

Technische Daten 8

Geräusch und Vibration 8

Staubabsaugsystem 8

Pflege und Wartung 9

Konformitätserklärung 9

Garantie 10

Entsorgung 10

Zeichenerklärung

Bitte lesen Sie diese Bedienungsanleitung aufmerksam durch, und bewahren sie die Anleitung für späteren Gebrauch auf.

Achtung! Unfall- und Verletzungsgefahr sowie schwere Sachschäden möglich.

Zur Vorbeugung von Augenverletzungen Schutzbrille tragen.

Zur Vorbeugung von Gehörschäden Gehörschutz tragen.

Zum Schutz der Atemwege Staubmaske tragen.

Das Werkzeug nicht im Freien oder in feuchter Umgebung verwenden.

Schutzklasse II

Sicherheitshinweise

ALLGEMEINE SICHERHEITSHINWEISE FÜR ELEKT-ROWERKZEUGE

WARNUNG Lesen Sie alle Sicherheitshinweise und Anweisungen. Versäumnisse bei der Einhaltung der Sicherheitshinweise und Anweisungen können elektrischen Schlag, Brand und/oder schwere Verletzungen verursachen.

Bewahren Sie alle Sicherheitshinweise und Anweisungen für die Zukunft auf.

Der in den Sicherheitshinweisen verwendete Begriff „Elektrowerkzeug“ bezieht sich auf netzbetriebene Elektrowerkzeuge (mit Netzkabel) und auf akkubetriebene Elektrowerkzeuge (ohne Netzkabel).

1 ARBEITSPLATZSICHERHEIT

a) Halten Sie Ihren Arbeitsbereich sauber und gut beleuchtet. Unordnung oder unbeleuchtete Arbeitsbereiche können zu Unfällen führen.
b) Arbeiten Sie mit dem Elektrowerkzeug nicht in explosionsgefährdeter Umgebung, in der sich brennbare Flüssigkeiten, Gase oder Stäube befinden. Elektrowerkzeuge erzeugen Funken, die den Staub oder die Dämpfe entzünden können.
c) Halten Sie Kinder und andere Personen während der Benutzung des Elektrowerkzeugs fern. Bei Ablenkung können Sie die Kontrolle über das Gerät verlieren.

2 ELEKTRISCHE SICHERHEIT

a) Der Anschlussstecker des Elektrowerkzeugs muss in die Steckdose passen. Der Stecker darf in keiner Weise verändert werden. Verwenden Sie keine Adapterstecker gemeinsam mit schutzgeerdeten Elektrowerkzeugen. Unveränderte Stecker und passende Steckdosen verringern das Risiko eines elektrischen Schlages.
b) Vermeiden Sie Körperkontakt mit geerdeten Oberflächen wie von Rohren, Heizungen, Herden und Kühlschränken. Es besteht ein erhöhtes Risiko durch elektrischen Schlag, wenn Ihr Körper geerdet ist.
c) Halten Sie Elektrowerkzeuge von Regen oder Nässe fern. Das Eindringen von Wasser in ein Elektrowerkzeug erhöht das Risiko eines elektrischen

Schlages.

d) Zweckentfremden Sie das Kabel nicht, um das Elektrowerkzeug zu tragen, aufzuhängen oder um den Stecker aus der Steckdose zu ziehen. Halten Sie das Kabel fern von Hitze, Öl, scharfen Kanten oder sich bewegenden Geräteteilen. Beschädigte oder verwickelte Kabel erhöhen das Risiko eines elektrischen Schlages.
e) Wenn Sie mit einem Elektrowerkzeug im Freien arbeiten, verwenden Sie nur Verlängerungskabel, die auch für den Außenbereich geeignet sind. Die Anwendung eines für den Außenbereich geeigneten Verlängerungskabels verringert das Risiko eines elektrischen Schlages.
f) Wenn der Betrieb des Elektrowerkzeugs in feuchter Umgebung nicht vermeidbar ist, verwenden Sie einen Fehlerstromschutzschalter. Der Einsatz eines Fehlerstromschutzschalters vermindert das Risiko eines elektrischen Schlages.

3 SICHERHEIT VON PERSONEN

a) Seien Sie aufmerksam, achten Sie darauf, was Sie tun, und gehen Sie mit Vernunft an die Arbeit mit einem Elektrowerkzeug. Benutzen Sie kein Elektrowerkzeug, wenn Sie müde sind oder unter dem Einfluss von Drogen, Alkohol oder Medikamenten stehen. Ein Moment der Unachtsamkeit beim Gebrauch des Elektrowerkzeugs kann zu ernsthaften Verletzungen führen.
b) Tragen Sie persönliche Schutzausrüstung und immer eine Schutzbrille. Das Tragen persönlicher Schutzausrüstung, wie Staubmaske, rutschfeste Sicherheitsschuhe, Schulzhelm oder Gehörschutz, je nach Art und Einsatz des Elektrowerkzeugs, verringert das Risiko von Verletzungen.
c) Vermeiden Sie eine unbeabsichtigte Inbetriebnahme. Vergewissern Sie sich, dass das Elektrowerkzeug ausgeschaltet ist, bevor Sie es an die Stromversorgung und/oder den Akku anschließen, es aufnehmen oder tragen. Wenn Sie beim Tragen des Elektrowerkzeugs den Finger am Schalter haben oder das Gerät eingeschaltet an die Stromversorgung anschließen, kann dies zu Unfällen führen.
d) Entfernen Sie Einstellwerkzeuge oder Schraubenschlüssel, bevor Sie das Elektrowerkzeug einschalten. Ein Werkzeug oder Schlüssel, der sich in einem drehenden Geräteteil befindet, kann zu Verletzungen führen.

e) Vermeiden Sie eine abnormale Körperhaltung. Sorgen Sie für einen sicheren Stand und halten Sie jederzeit das Gleichgewicht. Dadurch können Sie das Elektrowerkzeug in unerwarteten Situationen besser kontrollieren.
f) Tragen Sie geeignete Kleidung. Tragen Sie keine weite Kleidung oder Schmuck. Halten Sie Haare, Kleidung und Handschuhe fern von sich bewegenden Teilen. Lockere Kleidung, Schmuck oder lange Haare können von sich bewegenden Teilen erfasst werden.
g) Wenn Staubabsaug- und -auffangeinrichtungen montiert werden können, vergewissern Sie sich, dass diese angeschlossen sind und richtig verwendet werden. Verwendung einer Staubabsaugung kann Gefährdungen durch Staub verringem.
4 VERWENDUNG UND BEHANDLUNG DES ELEKT-ROWERKZEUGS
a) Überlasten Sie das Gerät nicht. Verwenden Sie für Ihre Arbeit das dafür bestimmte Elektrowerkzeug. Mit dem passenden Elektrowerkzeug arbeiten Sie besser und sicherer im angegebenen Leistungsbereich.
b) Benutzen Sie kein Elektrowerkzeug, dessen Schalter defekt ist. Ein Elektrowerkzeug, das sich nicht mehr ein- oder ausschalten lässt, ist gefährlich und muss repariert werden.
c) Ziehen Sie den Stecker aus der Steckdose und/oder entfernen Sie den Akku, bevor Sie Geräte-einstellungen vornehmen, Zubehörteile wechseln oder das Gerät weglegen. Diese Vorsichtsmaßnahme verhindert den unbeabsichtigten Start des Elektrowerkzeugs.
d) Bewahren Sie unbenutzte Elektrowerkzeuge außerhalb der Reichweite von Kindern auf. Lassen Sie Personen das Gerät nicht benutzen, die mit diesem nicht vertraut sind oder diese Anweisungen nicht gelesen haben. Elektrowerkzeuge sind gefährlich, wenn Sie von unerfahrenen Personen benutzt werden.
e) Pflegen Sie Elektrowerkzeuge mit Sorgfalt. Kontrollieren Sie, ob bewegliche Teile einwandfrei funktionieren und nicht klemmen, ob Teile gebrochen oder so beschädigt sind, dass die Funktion des Elektrowerkzeugs beeinträchtigt ist. Lassen Sie beschädigte Teile vor dem Einsatz des Gerätes reparieren. Viele Unfälle haben

ihre Ursache in schlecht gewarteten Elektrowerkzeugen.

f) Halten Sie Schneidwerkzeuge scharf und sauber. Sorgfältig gepflegte Schneidwerkzeuge mit scharfen Schneidkanten verklemmen sich weniger und sind leichter zu führen.
g) Verwenden Sie Elektrowerkzeug, Zubehör, Einsatzwerkzeuge usw. entsprechend diesen Anweisungen. Berücksichtigen Sie dabei die Arbeitsbedingungen und die auszuführende Tätigkeit. Der Gebrauch von Elektrowerkzeugen für andere als die vorgesehenen Anwendungen kann zu gefährlichen Situationen führen.

5 SERVICE

a) Lassen Sie Ihr Elektrowerkzeug nur von qualifiziertem Fachpersonal und nur mit Original-Ersatzteilen reparieren. Damit wird sichergestellt, dass die Sicherheit des Elektrowerkzeugs erhalten bleibt.

MASCHINENSPEZIFISCHE SICHERHEITSHINWEISE FÜR TAUCHSÄGEN

a) GEFAHR: Die Hände vom Sägebereich und Sägeblatt fernhalten. Die zweite Hand am Zusatzhandgriff oder Motorgehäuse halten. Wenn mit beiden Händen die Säge gehalten wird, kann es nicht zu Schnittverletzungen durch das Sägeblatt kommen.
b) Nicht unter das Werkstück fassen. Die Schutzhaube bietet unter dem Werkstück keinen Schutz vor dem Sägeblatt.
c) Die Schnitttiefe auf die Stärke des Werkstücks einstellen. Unter dem Werkstück sollte weniger als ein vollständiger Zahn der Sägeblattzähne sichtbar sein.
d) Das zu sägende Werkstück niemals mit der Hand oder über dem Bein festhalten. Das Werkstück auf einer stabilen Arbeitsfläche sichern. Die fachgerechte Befestigung des Werkstückes ist wichtig, um die Körperexposition, das Klemmen des Sägeblattes oder den Kontrollverlust auf ein Minimum zu reduzieren.
e) Das Elektrowerkzeug an den isolierten Griffflächen halten, falls während der Verwendung die Gefahr besteht, dass versteckt liegende Kabel oder das Netzkabel des Werkzeugs vom Schneidwerkzeug getroffen werden. Bei Kontakt mit unter Spannung stehenden Leitungen stehen

ungeschützte Metallteile des Elektrowerkzeuges ebenfalls unter Spannung, was dazu führen kann, dass der Benutzer einen Stromschlag erleidet.

f) Zum Längssägen grundsätzlich einen Parallelanschlag oder eine gerade Kantenführung verwenden. Dadurch wird die Schnittgenauigkeit verbessert und die Gefahr eines eingeklemmten Sägeblatts reduzuiert.
g) Immer Sägeblätter in der richtigen Größe und mit passender Aufnahmebohrung (sternförmig oder rund) verwenden. Sägeblätter, die nicht zu den Montageteilen der Säge passen, laufen unrund und führen zum Verlust der Kontrolle.
h) Niemals einen beschädigten oder falschen Sägeblattflansch oder Spannschraube verwenden. Sägeblattflansch und Spannschraube wurden speziell für dieses Modell für optimale Leistung und Betriebssicherheit konstruiert.

URSACHEN FÜR RÜCKSCHLÄGE UND DIES-BEZÜGLICHE WARNHINWEISE

• Ein Rückschlag ist die plötzliche Reaktion infolge eines hakenden, klemmenden oder falsch ausgerichteten Sägeblattes, die dazu führt, dass eine unkontrollierte Säge abhebt und sich aus dem Werkstück heraus in Richtung der Bedienperson bewegt;
• Ein Rückschlag kann entstehen, wenn sich das Sägeblatt im Sägespalt verhakt oder verklemmt. Das Sägeblatt blockiert und die Motorkraft schlägt die Maschine in Richtung der Bedienperson zurück;
• wenn das Sägeblatt sich verdreht oder falsch ausgerichtet wird, können sich die Zähne der hinteren Sägeblattkante in der Holzoberfläche verhaken, wodurch sich das Sägeblatt aus dem Sägespalt herausbewegt und die Säge in Richtung Bedienperson zurückspringt.

Ein Rückschlag ist die Folge eines falschen oder fehlerhaften Gebrauchs der Säge. Er kann durch geeignete Vorsichtsmaßnahmen, wie nachfolgend beschrieben, verhindert werden.

a) Halten Sie die Säge mit beiden Händen fest und bringen Sie Ihre Arme in eine Stellung, in der Sie den Rückschlagkräften standhalten können. Stehen Sie seitlich des Sägeblattes, wobei das Sägeblatt niemals eine Linie mit Ihrem Körper bilden darf. Bei einem Rückschlag kann die Kreissäge rückwärts springen, jedoch kann die Bedi-

enperson die Rückschlagkräfte beherrschen, wenn geeignete Maßnahmen getroffen wurden.

b) Falls das Sägeblatt klemmt oder der Sägevorgang aus einem anderen Grund unterbrochen wird, den EIN- / AUSSchalter loslassen und die Säge ruhig im Werkstoff halten, bis das Sägeblatt vollständig still steht. Niemals versuchen, die Säge bei noch rotierendem Sägeblatt aus dem Werkstück zu entfernen oder nach hinten zu ziehen, da sonst ein Rückschlag erfolgen kann. Die Ursache für das Klemmen des Sägeblattes ermitteln und diese durch geeignete Maßnahmen beseitigen.
c) Für einen erneuten Start der im Werkstück steckenden Säge das Sägeblatt im Sägespalt zentrieren und sicherstellen, dass die Sägeblattzähne nicht im Werkstoff verhakt sind. Klemmt das Sägeblatt, kann es sich beim erneuten Start der Säge aus dem Werkstück herausbewegen oder einen Rückschlag verursachen.
d) Große Platten abstützen, um die Gefahr eines Rückschlags durch ein klemmendes Sägeblatt zu reduzieren. Große Platten neigen dazu, sich unter ihrem eigenen Gewicht durchzubiegen. Platten müssen auf beiden Seiten, in der Nähe des Sägespalts und nahe am Plattenrand abgestützt werden.
e) Keine stumpfen oder beschädigten Sägeblätter verwenden. Sägeblätter mit stumpfen oder falsch ausgerichteten Zähnen verursachen durch einen zu engen Sägespalt eine überhöhte Reibung, Klemmen des Sägeblattes und Rückschlag.
f) Vor dem Sägen die Schnitttiefen- und Schnittwinkelskalen fest anziehen. Wenn sich während des Sägens die Einstellungen verändern, kann sich das Sägeblatt verklemmen und ein Rückschlag auftreten.
g) Besondere Vorsicht ist bei Sägeschnitten in bestehende Wände oder verborgene Bereiche geboten. Das eintauchende Sägeblatt kann in verborgene Objekte einschneiden und somit Rückschläge verursachen.

SCHUTZHAUBE

a) Vor jeder Benutzung kontrollieren, ob die Schutzhaube einwandfrei schließt. Die Säge nicht verwenden, wenn die Schutzhaube nicht frei beweglich ist und nicht sofort schließt. Die Schutzhaube niemals festklemmen oder festbinden, sodass das Sägeblatt ungeschützt

ist. Sollte die Säge versehentlich fallengelassen werden, kann die Schutzhaube verbiegen. Sicherstellen, dass die Schutzhaube sich frei bewegt und bei allen Schnittwinkeln und -Tiefen weder das Sägeblatt noch andere Teile berührt.

b) Die Funktion der Feder der Schutzhaube kontrollieren. Wenn die Schutzhaube und die Feder nicht einwandfrei funktionieren, das Gerät vor der weiteren Verwendung warten lassen. Beschädigte Teile, klebrige Ablagerungen oder Spananhäufungen können die Beweglichkeit der Schutzhaube verlangsamen.
c) Sicherstellen, dass die Grundplatte der Säge beim Einstecksägen nicht verrutscht, wenn der Schnittwinkel nicht auf 90° eingestellt ist. Ein seitlich verrutschendes Sägeblatt kann festklemen und somit einen Rückschlag verursachen.
d) Vor dem Ablegen der Säge auf der Werkbank oder dem Boden sicherstellen, dass die Schutzhaube das Sägeblatt bedeckt. Ein ungeschütztes, nachlaufendes Sägeblatt bewegt die Säge entgegen der Schnittrichtung und sägt, was ihm im Weg ist. Dabei die Nachlaufzeit des Sägeblattes nach dem Loslassen des Ein-/Ausschalters beachten.

SPALTKEL

a) Ein zum Spaltkeil passendes Sägeblatt verwenden. Damit der Spaltkeil funktioniert, muss der Sägeblattkörper dünner als der Spaltkeil sein, und die Sägeschnittbreite des Sägeblattes muss breiter als die Stärke des Spaltkeils sein.
b) Den Spaltkeil wie in dieser Bedienungsanleitung beschrieben einstellen. Fehlerhafte Abstände, Positionierung und Ausrichtung können den Spaltkeil für die Vorbeugung von Rückschlägen unwirksam machen.
c) Damit der Spaltkeil funktioniert, muss dieser in das Werkstück eingreifen. Bei kurzen Säge- schnitten ist der Spaltkeil zur Vorbeugung von Rück- schlägen nicht geeignet.
d) Die Säge nicht mit verbogenem Spaltkeil betreiben. Selbst eine geringfügige Beeinträchtigung kann die Schließgeschwindigkeit der Schutzhaube verlangsamen.

ZUSÄTZLICHE SICHERHEITSHINWEISE

a) Nicht mit den Händen in den Spanauswurf greifen. Verletzungsgefahr durch rotierende Teile.

b) Mit der Säge nicht über Kopf arbeiten. In dieser Position ist keine ausreichende Kontrolle über das Elektrowerkzeug gegeben.
c) Geeignete Detektoren verwenden, um festzustellen, ob sich im Arbeitsbereich versteckt liegende Leitungen befinden, oder den zuständigen Energiedienstleister um Unterstützung bitten. Der Kontakt mit Stromleitungen kann zu Bränden oder Stromschlägen führen. Das Beschädigen von Gasleitungen kann Explosionen verursachen. Das Anbohren einer Wasserleitung kann Sachschäden oder Stromschläge verursachen.
d) Das Elektrowerkzeug nicht stationär betreiben. Es ist nicht für den Betrieb als Tischsäge konzipiert.
e) Keine Sägeblätter aus Schnellarbeitsstahl (HSS) verwenden. Solche Sägeblätter können leicht brechen.
f) Keine metallenen Werkstoffe sägen. Glühende Metallspäne können die Staubabsaugung entzünden.
g) Das Werkzeug beim Arbeiten immer mit beiden Händen sicher halten, und auf einen sicheren Stand achten. Das Elektrowerkzeug lässt sich mit beiden Händen sicherer führen.
h) Das Werkstück sichern. Das Werkstück wird mit einer Spannvorrichtung oder in einem Schraubstock sicherer gehalten als mit der Hand.
i) Vor dem Ablegen des Werkzeugs warten, bis es vollständig zum Stillstand gekommen ist. Das Einsatzwerkzeug kann sich verhaken und zum Verlust der Kontrolle über das Elektrowerkzeug führen.

ZUSÄTZLICHE SICHERHEITSHINWEISE ZU GE-FAHREN DURCH VIBRATION

a) Die deklarierten Schwingungsdaten repräsentieren die hauptsächlichen Anwendungen des Werkzeugs, wobei die Schwingungsdaten bei anderen Anwendungen des Werkzeugs oder ungenügender Wartung abweichen können. Dies kann die Schwingungsbelastung über den gesamten Arbeitszeitraum deutlich erhöhen.
b) Zum Schutz des Anwenders vor den Auswirkungen von Schwingungen sollten zusätzliche Sicherheitsmaßnahmen ergriffen werden. Wartung des Werkzeugs und der Einsatzwerkzeuge, Warmhalten der Hände, Organisation von Arbeitsabläufen.

Produktübersicht

1 Schnittiefenskala
2 Sägeblatt / vormontiert
3 Schnittwinkelskala
4 Spieleinstellschraube
5 Arretiertaste
6 Schnellfixierhebel
7 Ein-/Ausschalter
8 Motorgehäuse
9 Netzkabel
10 Feststellschraube Schnitttiefenskala
11 Anti-Rückschlag-Knauf
12 Grundplatte
13 Handgriff
14 Spanauswurf
15 Schnittwinkel-Feststellschraube
16 Zusatzhandgriff
17 Innensechskantschlüssel
18 Sägeblattschutz

Bestimmungsgemäße Verwendung

Das Werkzeug ist zum Sägen von Längs-, Quer- und Gehrungsschnitten bei fester Auflage in Vollholz, Sperrholz, Kunststoff und eisenfreien Leichtbaustoffen vorgesehen. Das Werkzeug ist nicht für den gewerblichen Gebrauch bestimmt.

Jegliche anderweitige Verwendung (z. B. Schleifscheiben) oder Veränderung des Werkzeugs wird als unsachgemäße Verwendung betrachtet und kann erhebliche Gefahren verursachen. Das vormontierte Sägeblatt ist nur zum Gebrauch mit Holz geeignet!

Verwendung des Werkzeugs

1. Den Sägeblattschutz 18 auf einwandfreie Funktion prüfen.
2. Zum Einschalten des Werkzeugs zuerst die Arretiertaste 5 drücken, dann den Ein-/Ausschalter 7 gedrückt halten.
3. Mit der Arbeit beginnen, wenn das Werkzeug seine maximale Drehzahl erreicht hat. Dabei das Werkzeug mit beiden Händen sicher halten. Die Arretiertaste 5 nach vorn drücken und den Zusatzhandgriff 16 langsam nach unten drücken, sodass das Sägeblatt in das gesicherte Werkstück eindringt.
4. Das Sägeblatt aus dem Werkstück heben und den Ein-/Ausschalter 7 loslassen, um das Werkzeug auszuschalten.

Achtung! Die Blattspitzen des Sägeblattes nicht überhitzen.

Achtung! Beim Schneiden von Kunststoff das Schmelzen des

Werkstoffs verhindern.

Achtung! Gehörschutz tragen und beim Sägen von Holz Staubmaske n.

SÄGEBLATTSCHUTZ

1 Das Werkzeug wie abgebildet auf das Werkstück setzen.

Achtung! Sicherstellen, dass das Werkzeug ausgeschaltet und der ecker gezogen ist.

2

Den Arretierknopf 5 betätigen und den Zusatzhandgriff 16 nach unten drücken, um zu kontrollieren, ob der Sägeblattschutz einwandfrei funktioniert.

Achtung! Nicht verwenden, wenn der Sägeblattschutz nicht einwandfrei funk- oder beschädigt ist.

SCHNITTTIEFE

1 Die Feststellschraube 10 der Schnitttiefenskala lösen und eindrücken, um die gewünschte Schnitttiefe einzustellen.

Untere Anzeige = ohne Führungsschiene

Obere Anzeige = mit Führungsschiene

2 Die Feststellschraube 10 der Schnitt-tiefenskala anziehen.

SCHRÄGSCHNITTE

1 Die Feststellschrauben 15 der Schnittwinkelskala öffnen.

Untere Anzeige = 0° Schnittwinkel

Obere Anzeige = 45° Schnittwinkel

2 Den gewünschten Winkel einstellen und die Feststellschrauben 15 der Schnittwinkelskala anziehen.

SÄGEBLATTWECHSEL

1 Den Schnellfixierhebel 6 lösen, die Arretiertaste 5 drücken und das Sägeblatt absenken, bis es einrastet.

Achtung! Sicherstellen, dass das

Werkzeug ausgeschaltet und der

Netzstecker gezogen ist. Max. Schnitttiefe einstellen und Schutzhandschuhe tragen.

2 Die Sägeblatt-Klemmscheibe mit dem Innensechskantschlüssel 17 lösen und das Sägeblatt 2 entnehmen.

3 Ein neues Sägeblatt in das Werkzeug einsetzen.

Achtung! Darauf achten, dass die

Drehrichtung des Sägeblattes mit

der Laufrichtung des Werkzeugs übereinstimmt.

4 Die Sägeblatt-Klemmscheibe mit dem Innensechskantschlüssel 17 anziehen und den Schnellfixierhebel 6 schließen.

Achtung! Das Werkzeug kann zurückstoßen, wenn der Schnellfixierhebel geschlossen ist.

FÜHRUNGSSCHIENE (ZUBEHÖR)

1 Das We Rezeugsschie Fährkörgeschäbe bei Ihrem Hornbach-Markt vor Ort erwerben.

Teile-Nr.: 5661036

Die Führungsschiene wie gewünscht auf das Werkstück setzen.

2 setzen und die Spieleinstellschrauben 4 entsprechend einstellen. Anschließend den Anti-Rückschlag-Knauf 11 schließen.

Das Werkzeug beim Sägen entlang der Führungsschiene bewegen.

Technische Daten

Nennspannung 230 V / \~50 Hz
Nennleistung 1200W
© Leerlaufdrehzahl (n₀) 5500/min
Sägeblatt 160 mm x 20 mm x 2,5 mm - 24/48 T

EN 847-1

Max. Schnitttiefe (Holz) 90° = 55 mm / 45° = 42 mm

Schrägschnittwinkel 0 - 45°

Schutzklasse / II

Gewicht 4,8 kg

Schalldruckpegel ( L_pA ) 88,9 dB(A) / Messunsicherheitsfaktor K = 3 dB(A)

Schallleistungspegel ( L_WA ) 99,9 dB(A) / Messunsicherheitsfaktor K = 3 dB(A)

Max. Schwingungsemission ( a_hw ) < 2,5 m/s

⚠️ Nur Sägeblätter verwenden, welche den oben angegebenen Spezifikationen entsprechen.

Die angegebenen Werte gelten für eine Nennspannung U von 230 V. Für niedrigere Spannungswerte und Modelle für bestimmte Länder können diese Werte abweichen.

Bitte die Artikelnummer auf dem Typenschild des Werkzeugs beachten. Die Markennamen des einzelnen Werkzeugs können variieren.

Geräusch und Vibration

Die in dieser Anleitung angegebenen Werte wurden entsprechend einem gemäß EN 60745 genormten Messverfahren gemessen und können für den Vergleich von Werkzeugen untereinander verwendet werden.

Sie können auch für eine vorläufige Einschätzung der Belastung herangezogen werden.

Staubabsaugsystem

Die Verwendung einer Staubabsaugung kann staubbedingte Gefahren reduzieren.

Zur Vorbeugung von Körperverletzungen sicherstellen, dass ein geeigneter Staubsauger an den Spanauswurf 14 angeschlossen ist. Der Spanauswurf kann einen 35-mm-Anschluss angeschlossen werden.

Achtung! Die Schwingungsemissi-

on kann beim tatsächlichen Ge-

brauch abhängig von den jeweiligen Einsatzbedingungen vom angegebenen

Gesamtwert abweichen.

Pflege und Wartung

Achtung! Sicherstellen, dass das Werkzeug ausgeschaltet und der

Netzstecker gezogen ist.

• Das Werkzeug immer sauber und trocken halten und von Öl oder Fett schützen.
• Zum Schutz der Augen während der Reinigung eine Schutzbrille tragen.
• Zum Schutz der Hände bei der Handhabung des Sägeblattes Schutzhandschuhe tragen.
• Für eine sichere und sachgemäße Verwendung das Werkzeug und die Belüftungsschlitze immer sauber halten.
• Die Lüftungsgitter am Motor und am Ein-/Ausschalter auf Staub oder Fremdkörper kontrollieren. Staubansammlungen mit einer weichen Bürste entfernen.
• Das Werkzeuggehäuse bei Bedarf mit einem weichen, feuchten Tuch abwischen. Ein mildes Reinigungsmittel kann verwendet werden, jedoch kein Alkohol, Benzin oder andere Reinigungsmittel.
• Auf keinen Fall ätzende Reinigungsmittel zum Reinigen von Kunststoffteilen verwenden.
• Alle beweglichen Teile regelmäßig schmieren.
• Alle Befestigungen regelmäßig kontrollieren. Diese können sich in Folge der Vibrationen mit der Zeit lösen.

Achtung! Falls das Netzkabel beschädigt ist, muss es vom Herstel-

ler, dessen technischen Kundendienst oder von ähnlich qualifizierten Personen ersetzt werden, um Gefahren zu vermeiden.

Konformitätserklärung

CE Wir erklären, dass das unter Technische Daten beschriebene

Produkt

76879 Bornheim / Deutschland

in der Ausführung folgenden Richtlinien entspricht:

Maschinenrichtlinie 2006/42/EG

EMV-Richtlinie 2004/108/EG

und folgenden anwendbaren harmonisierten Normen entspricht:

EN 60745-1:2009+A11

EN 60745-2-5:2010

EN 55014-1:2006+A1+A2

EN 55014-2:1997+A1+A2

EN 61000-3-2:2006+A1+A2

EN 61000-3-3:2013

Andreas Back

Leitung Qualitätsmanagement, Umwelt & CSR

Bevollmächtigter für die Zusammenstellung der technischen Unterlagen

Bornheim, 24.11.2014

Hornbach Baumarkt AG

Hornbachstraße 11

76879 Bornheim / Deutschland

Garantie

Bei Störungen aufgrund von Material- oder Verarbeitungsfehlern wenden Sie sich bitte an Ihren Hornbach-Markt:

1. Diese Bedingungen sind kostenfreie, vorherrschende zusätzliche Garantieleistungen. Die gesetzlich vorgeschriebenen Garantiebestimmungen bleiben davon unberührt.

2. Die Garantieleistungen beschränken sich auf Material- und Verarbeitungsfehler sowie auf die Beseitigung derselben oder alternativ den Ersatz des Produktes. Da unsere Produkte nicht für den professionellen Einsatz konzipiert sind, betrachten wir die Garantie als erloschen, sofern das Produkt unter solchen Bedingungen eingesetzt wird. Ausgeschlossen sind Garantieansprüche für Transportschäden, Schäden in Folge der Nichteinhaltung der Montage- oder Bedienungsanleitung (z. B. Anschluss an falsche Netzspannung oder falsche Stromart), unsachgemäßer Montage, Missbrauch oder Zweckentfremdung (z. B. Überlastung des Produkts oder Verwendung mit nicht zugelassenem Werkzeug oder Zubehör), Nichteinhaltung der Wartungs- und Sicherheitsbestimmungen, Eindringen von Fremdkörpern (z. B. Sand, Steine, oder Staub), unsachgemäßer Krafteinwirkungen oder von Personen verursachter Ereignisse (z. B. Schäden durch Herunterfallen) sowie normaler Abnutzung (z. B. Akku, Klingen, usw.). Der Garantieanspruch erlischt, wenn bereits Eingriffe vorgenommen worden sind.

3. Die Gewährleistungsfrist beträgt drei Jahre und beginnt mit dem Kaufdatum des Produkts. Garantieansprüche müssen innerhalb von zwei Wochen nach Erkennen des Defektes geltend gemacht werden. Zu spät geltend gemachte Garantieansprüche werden abgewiesen. Die Gewährleistungsfrist wird nach Reparatur oder Ersatz nicht verlängert, und es beginnt auch keine neue Gewährleistungsfrist für das Produkt oder eventuelle Ersatzteile.

4. Zur Geltendmachung von Garantieansprüchen wenden Sie sich bitte an Ihren Hornbach-Markt und bringen Sie ihre Originalrechnung oder einen anderen datierten Kaufbeleg mit. Bewahren Sie deshalb Ihren Beleg sorgfältig auf. Begründen Sie Ihren Anspruch so präzise wie möglich. Falls der Schaden von unseren Garantieleistungen abgedeckt wird, erhalten Sie unverzüglich ein repariertes oder neues Produkt.

Entsorgung

Das Symbol "durchgestrichene Mülltonne" erfordert die separate Entsorgung von Eletro- und Elektronik-Altgeräten (WEEE). Solche Geräte

können gefährliche und umweltgefährdende Stoffe enthalten. Diese Werkzeuge sind an einer ausgewiesenen Sammelstelle für das Recycling von elektrischen und elektronischen Geräten zu entsorgen und dürfen nicht im unsortierten Hausmüll entsorgt werden. Dadurch tragen Sie zum Schutz der Ressourcen und der Umwelt bei. Für weitere Information wenden Sie sich bitte an die örtlichen Behörden.

Kinder dürfen auf keinen Fall mit Kunststoffbeuteln und Verpackungsmaterial spielen, da Verletzungs- bzw. Erstickungsgefahr besteht. Solches Material sicher lagern oder auf umweltfreundliche Weise entsorgen.

Gebrauchte Batterien ordnungsgemäß entsorgen. In Geschäften, in denen Batterien verkauft werden, und an städtischen Sammelstellen stehen Container für Altbatterien zur Verfügung.

Merci !

Technische gegevens 38

Geluid en trilling 38

2 ELEKTRISCHE VEILIGHEID

Bornheim, 24.11.2014

Hornbach Baumarkt AG

Hornbachstraße 11

76879 Bornheim/Tyskland

Garanti

Bornheim, 24.11.2014

Hornbach Baumarkt AG

Hornbachstraße 11

Bornheim, 24.11.2014

Hornbach Baumarkt AG

Hornbachstraße 11

Bornheim, 24.11.2014

Hornbach Baumarkt AG

Hornbachstraße 11

76879 Bornheim / Germania

Garantie

Bornheim, 24.11.2014

Hornbach Baumarkt AG

Hornbachstraße 11

76879 Bornheim / Deutschland

Warranty
