MANUALE UTENTE PE800US Pattfield

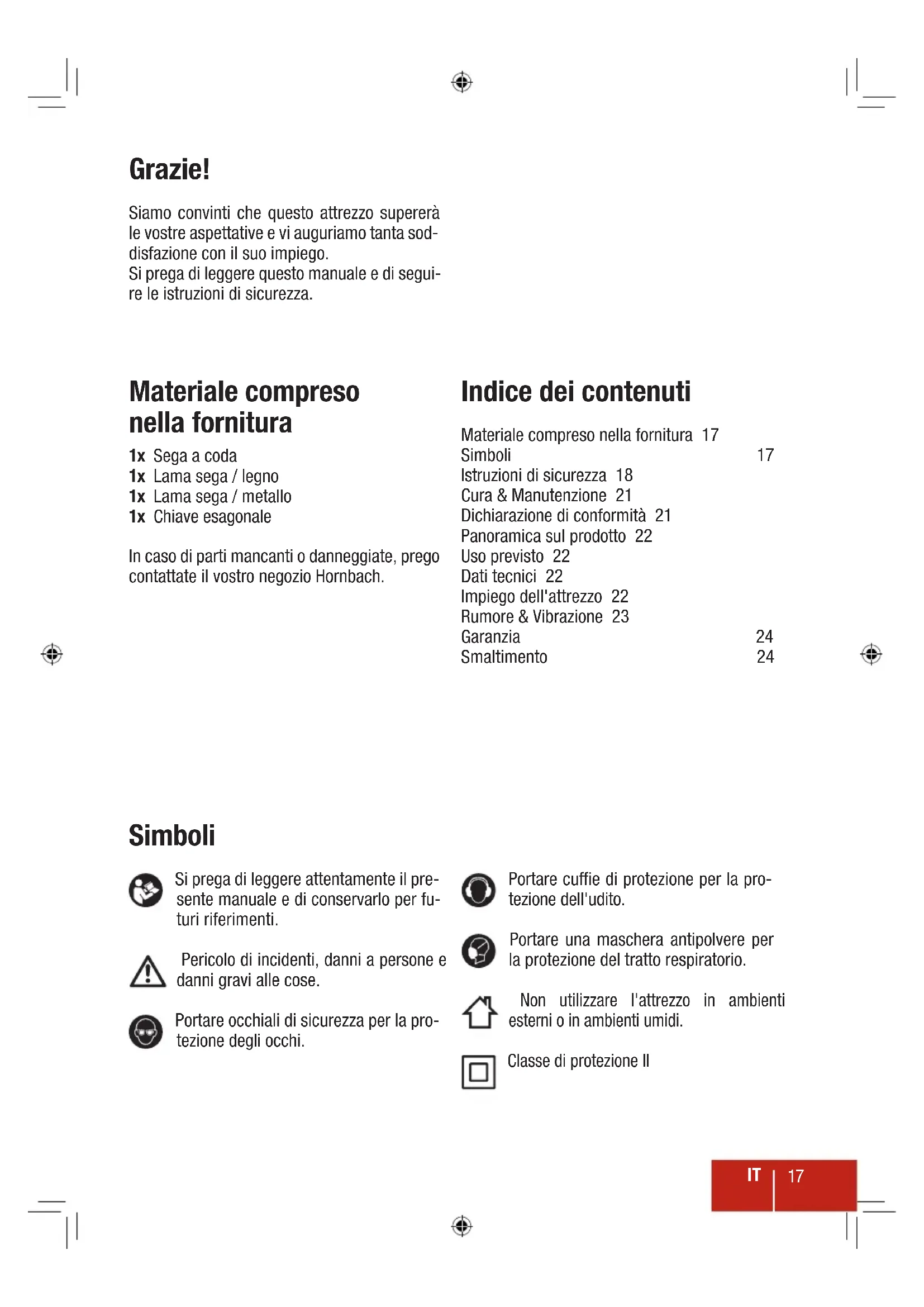

Siamo convinti che questo attrezzo superere le vostre aspettative e vi auguriamo tanta soddisfazione con il suo impiego. Si prega di leggere quello manuale e di seguire le istruzioni di sicurezza.

Materiale compreso nella fornitura

1xSega coda
1x Lama sega / legno
1x Lama sega / metallo
1x Chiave esagonale

In caso di parti mancanti o danneggiate, prego contattate il vostro negazio Hornbach.

Indice dei contenuti

Materiale compreso nella fornitura 17

Simboli 17

Istruzioni di sicurezza 18

Cura & Manutenzione 21

Dichiarazione di conformità 21

Panorama sul prodotto 22

Uso previsto 22

Dati tecnici 22

Impiego dell'attrezzo 22

Rumore & Vibrazione 23

Garanzia 24

Smaltimento 24

Simboli

Si prega di leggere attendamente il presente manuale e di conservarlo per futuri riferimenti.

Pericolo di incidenti, danni a persona e uomini gravi alle cose.

Portare occhiali di sicurezza per la protezione degli occhi.

Portare cuffie di protezione per la protezione dell'udito.

Portare una maschera antipolverere per la protezione del fatto respiratorio.

Non utilizzato l'attrezzo in ambienti esterni o in ambienti umidi.

Classe di protezione II

Istruzioni di sicurezza

AVVERTENZE GENERALI DI PERICOLO PER ELETTROUTENSILI

AVVERTENZA Leggere tutte le avvertenze di pericolo e le istruzioni

operative. In caso di mancato rispetto delle avventenze di pericolo e delle istruzioni operative si potra creare il pericolo di scosse elettriche, incendi e/o incidenti gravi.

Conservare tutte le awertenze di pericolò e le istruzioni operative per anni esigenza futura.

Il termine «eletttroutensile» utilizzato nelle avvertenze di pericolo si riferisce ad utensili elettrici alimentati alla rete (con linea di allacciamento) ed ad utensili elettrici alimentati a batteria (senza linea di allacciamento).

1 SICUREZZA DELLA POSTAZIONE DI LAVORO

a) Tenere la postazione di lavoro sempre pulita e ben illuminata. Il disordine oppure zone della postazione di lavoro non illuminate possono essere causa di incidenti.
b) Evitare d'impiegare l'elettROUTensile in ambienti soggetti al rischio di esplizioni nei quali si abbia presenza di liquidi, gas o polveri inflammabili. Gli elettROUTensili producono scintille che possono far infiammare la polvere o i gas.
c) Tenere lontani i bambini ed altri persone durante l'impiego dell'eletttroutensile. Eventuali distrazioni potranno comportare la perdita del controllo sull'eletttroutensile.

2 SICUREZZA ELETTRICA

a) La spina di allacciamento alla rete dell'elettroutensile deve essere adatta alla pre-sa. Evitare assolutamente di apportare modifiche alla spina. Non impiegare spine adattatrici assieme ad elettroutensili dotati di collegamento a terra. Le spine non modificate e le prese adatte allo scopo ridu-cono il rischio di scosse elettriche.
b) Evitare il contatto fisico con superfici col

legate a terra, come tubi, riscaldamenti, cucine elettriche e frigoriferi. Sussiste un maggior rischio di scosse elettriche nel momento in cui il corpo è messo a massa.

c) Custodire l'elettROUTensile al riparo dalla pioggia o dall'umidità. La penetrazione dell'acqua in un elettROUTensile aumenta il rischio di una scossa elettrica.
d) Non usare il cavo per scopi diversi da quelli previsti ed, in particolare, non usarlo per trasportare o per appendere l'elettroutensile oppure per estrarre la spina dalla presa di corrente. Non avvincare il cavo a fonti di calore, olio, spigoli taglienti e neppure a parti della macchina che siano in movimento. I cavi danneggiati o agrovigliati augmentano il rischio d'insorgenza di scosse elettriche.
e) Qualora si voglia usare l'elettroutensile all'aperto, impiegare solo ed esclusivamente cavi di prolunga che siano adatti per l'impiego all'esterno. L'uso di un cavo di prolunga omologato per l'impiego all'esterno riduce il rischio d'insorgenza di scosse elettriche.
f) Qualora non fosse possibile evitare di utilizzato l'eeltroutensile in ambiente umido,utilizzato un interrottore di sicurezza. L'uso di un interrottore di sicurezza riduce il rischio di una scossa elettrica.

3 SICUREZZA DELLE PERSONE

a) E importante concentrarsi su cui che si sta facendo e maneggiare con giudizio l'eletttroutensile durante le operazioni di lavoro. Non utilizzato mai l'eletttroutensile in caso di stanchezza oppure quando ci si trovi sotto l'effetto di droghe, bevande alcoliche e medicinali. Un attimo di distrazione durante l'uso dell'eletttroutensile cui essere causa di gravi incidenti.
b) Indossare sempre equipaggiamento protettivo individuale, nonché quanti protetivi. Indossando abbigliamento di protezione personale come la maschera per polveri, scarpe di sicurezza che non scivolino, elmetto di protezione oppure protezione acustica a seconda del tipo e dell'applicazione dell'elettroutensile, si riduce il rischio di incidenti.

c) Evitare l'accensione involontaria dell'elettroutensile. Prima di collegarlo alla rete di alimentazione elettrica e/o alla batteria ricaricabile, prima di prenderlo oppure prima di iniziare a trasportarlo, assicurarsi che l'electrontensile sia spento. Tenendo il dito sopra l'interruttore nelle si trasporta l'electrontensile oppure collegandolo all'alimentazione di corrente con l'interruttore inserto, si vengono a creare situazioni pericolose in cui possono verificarsi seri incidenti.
d) Prima di accendere l'electroutensile togliere gli attrezzi di regolazione o la chiave inglese. Un accessorio oppure una chiave che si trovi in una parte rotante della macchina cui provocare seri incidenti.
e) Evitare una posizione anomala del corpo. Avere cura di mettersi in posizione sicura e di mantenere l'equilibrio in agli situazione. In quello modo è possibile controllare meglio l'elettroutensile in caso di situazioni inaspettate.
f) Indossare vestiti adeguati. Non indossare vestiti larghi, né portare bracciali e cate-nine. Tenere i capelli, i vestiti ed i guanti lontani da pezzi in movimento. Vestiti lenti, gioielli o capelli lunghi potranno impigliarsi in pezzi in movimento.
g) In caso fosse previsto il montaggio di dispositivi di aspirazione della polvere e di raccolta, assicurarsi che gli stessi siano collegati e che vengano utilizzati correttamente. L'utilizzo di un'aspirazione polvere cui ridurre lo svilupparsi di situazioni pericolose dovute alla polvere.

4 TRATTAMENTO ACCURATO ED USO CORRETTO DEGLI ELETTROUTENSILI

a) Non sottoporre la macchina a sovraccarico. Per il proprio lavoro, utilizzato escludivamente l'eletttroutensile eschiplicitamente previsto per il caso. Con un eletttroutensile adatto si lavora in modo miglior e più sicuro nell'ambito della sua potenza di prestazione.
b) Non utilizzato mai elettrotensili con interrotturi difettosi. Un elettrotensile con l'interruttore rotto è pericoloso è delve essere aggiustato.

c) Prima di procedere ad operazioni di regolazione sulla macchina, prima di sostituire parti accessorie oppure prima di posare la macchina al termine di un lavoro, estrarre sempre la spina alla presa della corrente e/o estrarre la batteria ricaricabile. Tale precauzione eviterà che l'eletttroutensile possa essere messo in funzione involutariamente.
d) Quando gli elettroutensili non vengono utilizzati, conservarli al di fuori del raggio di accesso di bambini. Non fare usare l'elettroutensile a persone che non siano abituate ad uso o che non abbiano lo to le presenti istruzioni. Gli elettroutensili sono macchine pericolose quando vengono utilizzati da persone non dotate di sufficiente esperienza.
e) Eseguire la manutenzione dell'eletttroutensile operando con la dovuta diligenza. Accertarsi che le parti mobili della macchina funzionino perfettamente, che non s'inceppino e che non ci siano pezzi rotti o danneggiati al punto da limitare la funzione dell'eletttroutensile stesso. Prima di iniziare l'impio, far riparare le parti danneggiate. Numerosi incidenti vengono causati da eletttroutensili la cui manutenzione è stata effettuata molto accuramente.
f) Mantenere gli utensili da taglio sempre affiliati e puliti. Gli utensili da taglio curati con particolare attenzione e con taglienti affiliati s'inceppano meno frequentlymente e sono più facile da condurre.
g) Utilizzato l'eletroutensile, gli accessori opzionali, gli utensili per applicazioni specifiche ecc., sempre attenendosi alle presenti istruzioni. Cosi facendo, tenere sempre presente le condizioni di lavoro e le operazioni da eseguire. L'impiego di elettroutensili per usi diversi da quelli consentiti potra dar luogo a situazioni di pericolo.

5 ASSISTENZA

a) Fare riparare l'elettROUTensile solo ed esclusivamente da personale specializzato e solo impiegando pezzi di ricambio originali. In tale maniera potra essere salvaguardata la sicurezza dell'elettROUTensile.

AVVERTENZE DI SICUREZZA SPECIFICHE PER SEGHE A CODE

a) Tenere l'utensile per il manico isolato durante l'esecuzione di operazioni in cui l'accessorio di taglio più toccare fili nascosti o il cavo di alimentazione. Un accessorio di taglio che tocca un filo "sotto corrente" potrebbe mettere "sotto corrente" le parti metalliche esposte dell'attrezzo, provocando una scossa elettrica all'utente.
b) Tenere le mani lontano dal raggio di azione della sega. Non mettere le mani fatto il pezzo da lavorare. Toccando la lama della sega vi è il pericolo di lesioni.
c) Applicare l'attrezzo al pezzo da lavorare solo se acceso. Altrimenti si corre il rischio di un rinculo al contatto della lama con il pezzo da lavorare.
d) Quando si eseguono dei lavori con la sega, la piastra di base deve essere sempre rivolta verso il pezzo da lavorore. La lama cui impigliari si e comportare una perdita del controllo sull'attrezzo.
e) Una volta concluso il taglio da eseguire, specnere l'attrezzo ed estrarre la lama della sega dal pezzo lavorato, dopo cheessa si sia fermata completeness. In tal modo si evitano dei rinculi e si cui deporre in tutta sicurezza l'attrezzo.
f) Utilizzato solo lame da sega non danneggiate in perfette condizioni. Lame contorte o smussate possono rompersi, influire negativamente sulla qualità di taglio o causare un rinculo.
g) Non cercare di arrestare la lama della sega, applicando della pressione sui lati, dopo averla spenta. In tal modo si cui danneggiare, spezzare o causare un rinculo.
h) Fissare bene il materiale. Non bloccare il pezzo da lavorare con mani o piedi. Non toccare oggetti o il pavimento, se la sega è in esecuzione. Pericolo di rinculo.
i) Quando si eseguono dei lavori, tenere sempre saldamente l'attrezzo con entrambi le mani e badare a stare sempre ben saldi ed in equilibrio. L'attrezzo elettrico si maneggia con maggior sicurezza, se si utilizzato entrambi le mani.

j) Fissare il pezzo da lavorare. è più sicuro bloccare il pezzo da lavorare atraverso un dispositivo di serraggio oppure in una morsa, che tenerlo con la mano.
k) Attendere sempre che l'attrezzo si fermi del tutto prima di riporlo. L'inserto dell'attrezzo cui impigliarsi e comportare la perdita di controllo sull'attrezzo elettrico.

Cura & Manutenzione

Attenzione! Assicurarsi che l'attezzo sua spento e scollegato.

• Tenere sempre l'attrezzo pulito, asciutto e privo di olio o grasso.
• Portare occhiali di sicurezza per proteggere gli occhi durante la pulizia.
• Per garantire un funzionamento corretto e sicuro, tenere sempre pulite le fessure di ventilazione dell'attrezzo.
• Controllare regolarmente per vedere se vi è una penetrazione di polvere o corpi estraneiattraverso le griglie vicino al motore e in-torno all'interruttore on / off. Utilizzare una spazzola morbida per rimuovere la polvere accumulata.
• Nel caso si necessario pulire il corpo dell'attrezzo, pulirlo con un panno morbido e umido. A tale scopo è ammesso l'utilizzo di un detergente delicato, ma nessun prodotto contente alcohol, benzina o altri detergenti.
• Non usare mai sostenze caustiche per pulire le parti in plastica.
• Lubricare a intervalli regolari tutte le parti in movimento.
• Controllare periodicamente tutti i fissaggi. Questi potrebbero allentarsi con il tempo a causa delle vibrazioni.

Attenzione! Se il cavo di alimentazione è danneggiato,esso

va sostituito da parte del produttore oppure da un technician dell'assistenza cliente o da persona con qualificazioni paragonabili per evitare di correre dei rischi.

Dichiarazione di conformità

CE Si dichiara, che il prodotto descripto nella sezione Dati tecnici:

800 W Sega a coda PE-800US

fabbricato per:

Hornbach Baumarkt AG

Hornbachstraße 11

76879 Bornheim / Germania

è conforme alle seguenti direttive:

Direttiva Macchine 2006/42/CE

Direttiva EMC 2004/108/CE

e conformità alle seguenti norme armonizzate:

EN 60745-1:2009+A11

EN 60745-2-11:2010

EN 55014-1:2006+A1

EN 55014-2:1997+A1+A2

EN 61000-3-2:2006+A1+A2

EN 61000-3-3:2008

Andreas Back

Responsabile Assicurazione Qualità

Panorama sul prodotto

1 Selettore velocità
2 Serraggio lama
3 Piastra di base
4 Lama da sega
5 Tasto di blocco
6 Pulsante On / Off
7 Cavo di alimentazione
8 Viti piastra di base / impugnatura

Uso previsto

L'attrezzo è stato ideato per tagliare legno, plastica e metalli. L'attrezzo non è stato ideato per l'uso commerciale.

Qualsiasi altri uso o modifica all'attrezzo è considerato come uso improprio e potrebbe causare pericoli considerevoli.

Impiego dell'attezzo

1. Posizione l'attrezzo sul pezzo da lavorare, in modo che la piastra di base sia a contatto. Assicurarsi che il pezzo da lavorare non possa scivolare.
2. Per avviare l'attrezzo, premere e tenere premuto il tasting on / off 6. Per bloccare l'interruttore on / off 6 in posizione, premere il tasting di blocco 5 nelle si preme il tasting on / off 6. Iniziare col segare, tenendo l'attrezzo con una mano al manico e con l'altra sull'impugnatura isolata 8.
3. Fare raggiungere all'attrezzo la velocità di regime e tagliare lentamente il pezzo da lavorare.
4. Per spegnere l'attrezzo, premere e rila-isciare il tasting on / off 6.

Attenzione! La lama della sega diventa rovente in fase di utilizzo. Sta

re attenti a non toccarla. Pericolo ustione.

Dati tecnici

Voltaggio nominale 230V / 50Hz

Potenza nominale 800 W

Velocitàswana carico (n_0) 0 - 2800/min

Lunghezza corsa 20mm

Capacità max. di taglio Legno 105 mm

Peso

Classe di protezione

Livello di pressione sonora (L_)

Livello di potenza sonora (L_WA)

Emissione di vibrazioni max. (a_1,B)

Acciaio non legato 6 mm

2,43 kg

□/1

88 dB(A) / Incertezza K = 3 dB(A)

99 dB(A) / Incertezza K = 3 dB(A)

11.34 m/s 2 / Incertezza K = 1.5 m/s²

REGOLAZIONE PIASTRA DI BASE

1 Allentare le due viti della piastra di base 8 tramite chiave esagonale ed impostare la posizione desiderata per la piastra di base.

Attenzione! Assicurarsi che l'attezzo sua spento e scollegato.

2 Serrare le due viti della piastra di base 8 tramite la chiave esagonale.

SOSTITUZIONE DELLA LAMA

1 EstPantarecoh snaatgitalanaa dainserenso anti-orario.

2

raggio lama e rilasciare il serraggio lama 2.

Attenzione! Assicurarsi che l'attezzo sia spento e scollegato.

Attenzione! La lama è tagliente.

3

Inserire la nuova lamaattraverso I'apertura nella piastra di base 3.

4

Rotare il serraggio lama 2 in senso anti-orario. Inserire la lama nel serraggio SDS e rilasciare il serraggio lama 2. Accertarsi che la lama sia fissata in modo sicuro.

TAGLIO GENERICO

1 La lama deve sempre sporgere dal pezzo da lavorare.

La piastra di base deve essere sempre a contatto con il pezzo da lavorare.

TAGLIO A TUFFO

2

Posizione la piastra di base sul pezzo da lavorare. Avviare l'attrezzo e spingere lentamente la punta della lama nel pezzo da lavorare.

Il taglio a tuffo è consigliabile solo su materiali non duri, quali cartongesso.

Rumore & Vibrazione

I valori riportati in queste istruzioni sono stati misurati in conformmente a una procedura di misurazione esplicitata nella norma EN 60745 e cui essere utilizzata per confrontare gli attrezzi.

Questa procedura può essere utilizzata per una valutazione preliminare di esposizione. I dati di vibrazione dichiarati rappresentano le principali applicazioni dell'attrezzo, ma diversi usi dello strumento oppure una scarsa manutenzione possono causare dati di vibrazione differenti. Ciò può augmentare notevolmente il livello di vibrazione per l'intero periodo di lavoro.

Una stima del livello di vibrazione deveanche

tener conta dei periodi intermedi, quando lo strumento è spento o è in esecuzione, ma in realtà non è in uso. Ciò può comportare un carico di vibrazione molto più basso per l'intero periodo di lavoro.

E possibile adottare una misura di sicurezza supplementare per proteggere l'utente dagli effetti della vibrazione: Mantenere l'attrezzo ed i loro accessori, tenere le mani calde e organizzato dei modelli di lavoro.

Garanzia

In caso di malfunzionamenti, che puntano sudifetti di materiale o di fabbricazione, si prega di contattare il vosto negotio Hornbach:

1. Queste condizioni sono prestazioni di garanzia addizzionali e sono gratuite. Le regole di garanzia conferite per legge rimarranno intatte.
2. La prestazione di garanzia è limitata a difetti materiali o di fabbricazione e alla loro eliminazione oppure alla sostuzione del prodotto. Poiché i nostri prodotti non sono costrui per l'uso professionale, consideriamo invalido il contratto di garanzia nel caso il prodotto venga usato in tali circostanze. Sono esclude le richieste di garanzia per anni dovuti al trasporto, danni provenienti dalla mancata osservanza delle istruzioni di installatione o per l'uso (quali il collegamento alla tensione sbagliata o all'elettricità sbagliata), l'inflazione non professionale, abuso oppure uso non corretto (ad esempio una sollecitatione eccessiva del prodotto o l'utilizzo di attrezzi o accessori non approvati), il mancato rispetto delle norme di sicurezza e di manutenzione, l'infiltrazione di corpi estranei (come sabbia, pietre o polvere), forza sbagliata o eventi indotti dall'uomo (come danni causata da cadute), ed inoltre il normale logoramaço accettato (come batterie, lame eosi via). La garanzia decade in caso le intrusioni siano già pervenute.
3. Il periodo di garanzia è di tre anni ed inizia dalla data di acquisto del prodotto. Le richieste di garanzia devono essere esprese entro due settimane dopo aver verificato il difetto. Saranno esclude le richieste di garanzia esprese più tardi. La riparazione o la sostituzione non estenderà il periodo di garanzia, né inizIERÀ un nuovo periodo di garanzia per il prodotto o eventuali parti di ricambio.
4. Per far valere i diritti di garanzia rivolgersi al proprio negotio Hornbach e migliorare la

l'originale della fattura o un'altra prova di acquisito datata. Quindi conservare la ricevuta con accuratezza. Spiegare il motivo delle richieste nel miglior modo possibile. Nel caso il difetto sa coperto alla notre prestazione di garanzia, otterrete immediatamente un prodotto riparato oppure nuovo.

Smaltimento

Il symbolo del bidone della spazza-tura sbarrato richiede la raccolta differenziata dei rifiuti di apparec-chiature elettriche ed elettroniche

(RAEE). Tali appearecchiature possono conte-nere sostanze pericolose e nocive. Questi attrezzi devono essere restituiti presso un punto di raccolta per il riciclaggio RAEE e non devono essere smaltiti come rifiuti urbani. In quello modo, si contribuisce a preservare le risorse e proteggere l'ambiente. Contattare le autorità locali per ottenere ulteriori informazioni.

A causa del pericolo di lesions o di soffocamento i bambini non devono giocare con i sacchetti di plastica e materiali di imballaggio. Conservare tale materiale in modo sicuro o smaltirlo in modo rispetto dell'ambiente.
