MANUAL DE UTILIZARE WX516.9 WORX

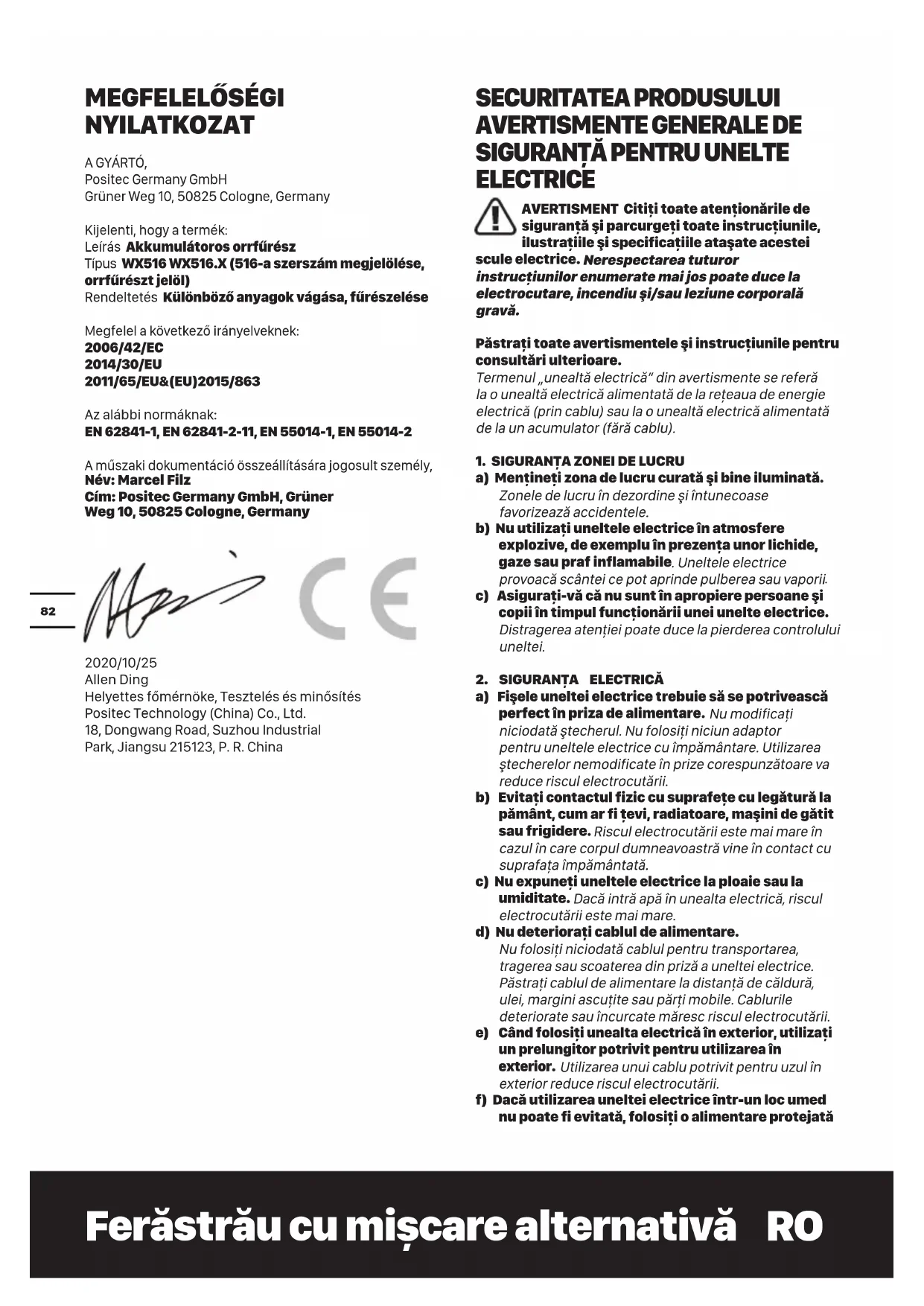

ELECTRICE AVERTISMENT Citiţi toate atenţionările de siguranţă şi parcurgeţi toate instrucţiunile, ilustraţiile şi specificaţiile ataşate acestei scule electrice. Nerespectarea tuturor instrucţiunilor enumerate mai jos poate duce la electrocutare, incendiu şi/sau leziune corporală gravă. Păstraţi toate avertismentele şi instrucţiunile pentru consultări ulterioare. Termenul „unealtă electrică” din avertismente se referă la o unealtă electrică alimentată de la reţeaua de energie electrică (prin cablu) sau la o unealtă electrică alimentată de la un acumulator (fără cablu).

1. SIGURANŢA ZONEI DE LUCRU

a) Menţineţi zona de lucru curată şi bine iluminată. Zonele de lucru în dezordine şi întunecoase favorizează accidentele. b) Nu utilizaţi uneltele electrice în atmosfere explozive, de exemplu în prezenţa unor lichide, gaze sau praf inflamabile . Uneltele electrice provoacă scântei ce pot aprinde pulberea sau vaporii

c) Asiguraţi-vă că nu sunt în apropiere persoane şi copii în timpul funcţionării unei unelte electrice. Distragerea atenţiei poate duce la pierderea controlului uneltei.

2. SIGURANŢA ELECTRICĂ

a) Fişele uneltei electrice trebuie să se potrivească perfect în priza de alimentare. Nu modificaţi niciodată ştecherul. Nu folosiţi niciun adaptor pentru uneltele electrice cu împământare. Utilizarea ştecherelor nemodificate în prize corespunzătoare va reduce riscul electrocutării. b) Evitaţi contactul fizic cu suprafeţe cu legătură la pământ, cum ar fi ţevi, radiatoare, maşini de gătit sau frigidere. Riscul electrocutării este mai mare în cazul în care corpul dumneavoastră vine în contact cu suprafaţa împământată. c) Nu expuneţi uneltele electrice la ploaie sau la umiditate. Dacă intră apă în unealta electrică, riscul electrocutării este mai mare. d) Nu deterioraţi cablul de alimentare. Nu folosiţi niciodată cablul pentru transportarea, tragerea sau scoaterea din priză a uneltei electrice. Păstraţi cablul de alimentare la distanţă de căldură, ulei, margini ascuţite sau părţi mobile. Cablurile deteriorate sau încurcate măresc riscul electrocutării.

Când folosiţi unealta electrică în exterior, utilizaţi un prelungitor potrivit pentru utilizarea în exterior. Utilizarea unui cablu potrivit pentru uzul în exterior reduce riscul electrocutării. f) Dacă utilizarea uneltei electrice într-un loc umed nu poate fi evitată, folosiţi o alimentare protejată83 Ferăstrău cu mișcare alternativă RO cu dispozitiv de curent rezidual (RCD). Folosirea unui dispozitiv RCD reduce riscul electrocutării.

3. SIGURANŢA PERSONALĂ

a) Fiţi concentrat, urmăriţi ceea ce faceţi şi daţi dovadă de simţ practic când folosiţi o unealtă electrică. Nu folosiţi o unealtă electrică dacă sunteţi obosit sau sub influenţa drogurilor, a alcoolului sau a medicamentelor. O clipă de neatenţie în timpul funcţionării uneltei electrice poate duce la accidentări personale grave. b) Folosiţi echipament personal de protecţie. Purtaţi întotdeauna ochelari de protecţie. Echipamentele de protecţie precum masca de protecţie contra prafului, încălţămintea cu talpă antiderapantă, casca sau protecţia pentru urechi vor reduce riscul accidentărilor, utilizate în mod corespunzător. c) Preveniţi punerea accidentală în funcţiune. Asiguraţi-vă că întrerupătorul se află în poziţia de oprire înainte de a face conectarea la sursa de alimentare şi/sau la acumulator, înainte de a ridica sau a transporta unealta. Transportarea uneltelor electrice ţinând degetul pe întrerupător sau alimentarea acestora cu întrerupătorul pornit poate duce la accidentări. d) Scoateţi orice cheie de reglare sau cheie de piuliţe înainte de a porni unealta electrică.

cheie de piuliţe sau o altă cheie rămasă prinsă de o componentă rotativă a uneltei poate duce la rănirea personală. e) Păstraţi un echilibru corect. Menţineţi-vă permanent echilibrul şi sprijiniţi-vă ferm pe picioare. Acest lucru permite un control mai bun al uneltei electrice în situaţii neprevăzute

f) Îmbrăcaţi-vă corespunzător. Nu purtaţi îmbrăcăminte prea largă sau bijuterii. Nu vă apropiaţi părul, hainele sau mănuşile de componentele mobile. Hainele prea largi, bijuteriile şi părul lung se pot prinde în piesele mobile. g) Dacă sunt furnizate accesorii pentru conectarea unor dispozitive de aspirare şi colectare a prafului, asiguraţi-vă că acestea sunt montate şi folosite corect. Folosirea colectorului de praf poate reduce riscul accidentărilor din cauza prafului. h) Nu lăsaţi ca odată cu familiarizarea dvs. cu utilizarea uneltei să deveniţi indolenţi şi să uitaţi respectarea principiilor de siguranţă ale uneltei electrice. Orice acţiune nesăbuită poate duce la leziuni corporale grave într-o fracţiune de secundă.

4. UTILIZAREA ŞI ÎNTREŢINEREA UNELTELOR

ELECTRICE a) Nu forţaţi unealta electrică. Folosiţi unealta electrică potrivită pentru aplicaţie. Cu unealta electrică potrivită, veţi lucra mai bine şi mai în siguranţă, la viteza pentru care a fost concepută. b) Nu folosiţi unealta electrică dacă nu o puteţi porni sau opri de la întrerupător. Orice unealtă electrică ce nu poate fi acţionată de la întrerupător este periculoasă şi trebuie reparată. c) Scoateţi ştecherul din sursa de curent şi/sau scoateţi bateria din unealta electrică înainte de a efectua reglaje, de a schimba accesoriile sau de a depozita uneltele electrice. Astfel de măsuri de siguranţă reduc riscul pornirii accidentale a uneltei electrice. d) Nu lăsaţi uneltele electrice la îndemâna copiilor şi nu permiteţi persoanelor ce nu ştiu să le manevreze şi nu cunosc instrucţiunile să acţioneze aceste unelte . Uneltele electrice sunt periculoase în mâinile utilizatorilor neinstruiţi. e) Efectuaţi întreţinerea uneltelor electrice. Verificaţi posibila aliniere incorectă sau posibila blocare a componentelor mobile, deteriorarea componentelor sau orice alte situaţii care pot afecta funcţionarea uneltei electrice. Dacă unealta electrică este deteriorată, reparaţi-o înainte de utilizare. Multe accidente sunt provocate din cauza întreţinerii incorecte a uneltelor. f) Uneltele de tăiere trebuie menţinute ascuţite şi curate. Riscul blocării uneltelor de tăiere cu margini ascuţite întreţinute corect este mai mic şi acestea sunt mai uşor de controlat. g) Folosiţi unealta electrică, accesoriile, piesele etc. conform acestor instrucţiuni, luând în considerare condiţiile de lucru şi operaţia de efectuat. Folosirea uneltei electrice pentru operaţii diferite de cele pentru care a fost concepută poate duce la accidentare. h) Păstraţi uscate, curate şi fără urme de ulei sau grăsime mânerele şi suprafeţele de apucare ale uneltei. Mânerele şi suprafeţele de apucare alunecoase împiedică manipularea şi controlul sigur al uneltei tocmai în cele mai neaşteptate situaţii.

5. UTILIZAREA ŞI ÎNTREŢINEREA UNELTELOR CU

ACUMULATORI a) Efectuaţi reîncărcarea numai cu încărcătorul specificat de producător. Un încărcător adecvat pentru un anumit tip de acumulator poate prezenta risc de incendiu dacă este utilizat cu alt tip de acumulator. b) Folosiţi maşinile electrice numai cu acumulatorii special destinaţi acestora. Utilizarea oricăror altor acumulatori poate prezenta risc de rănire şi de incendiu. c) Când nu folosiţi acumulatorul, ţineţi-l la distanţă de obiecte metalice precum agrafe de birou, monede, chei, cuie, şuruburi sau alte obiecte metalice mici, ce pot constitui o legătură între cele două borne. Un scurtcircuit al bornelor acumulatorului poate duce la arsuri sau incendiu. d) În condiţii necorespunzătoare de utilizare, se poate prelinge lichid din acumulator; evitaţi contactul. În caz de producere accidentală a contactului, clătiţi bine cu apă. Dacă v-a intrat lichid în ochi, consultaţi imediat medicul. Lichidul expulzat din acumulator poate cauza iritaţii sau arsuri. e) Nu utilizaţi acumulatorul sau scula dacă acestea sunt deteriorate sau modificate. Acumulatoarele deteriorate sau modificate se pot comporta într-un mod impredictibil, crescând riscul unui incendiu, unei explozii sau leziunilor corporale. f) Evitaţi expunerea la foc şi la temperaturi excesive a acumulatorului sau a sculei. Expunerea la foc sau la temperaturi care depăşesc 130°C poate duce la84 Ferăstrău cu mișcare alternativă RO explozie. g) Respectaţi toate instrucţiunile de reîncărcare şi nu încărcaţi acumulatorul sau scula decât în plaja de temperaturi specificată în instrucţiuni. Reîncărcarea necorespunzătoare sau la temperaturi din afara plajei de temperaturi specificate poate duce la deteriorarea acumulatorului şi la creşterea riscului de incendiu.

Service-ul uneltei electrice trebuie efectuat de persoane calificate, folosind doar piese de schimb identice. Acest lucru va asigura folosirea în continuare a uneltei electrice în siguranţă. b) Nu reparaţi niciodată acumulatoarele deteriorate. Service-ul acumulatoarelor trebuie efectuat numai de către fabricant sau de centre de service autorizate. REGULI SUPLIMENTARE

1. Ţineţi ferăstrăul mecanic de suprafeţele

de prindere izolate atunci când efectuaţi o operaţiune în care accesoriul de tăiere poate intra în contact cu fire ascunse. Accesoriul de tăiere care intră în contact cu un fir sub tensiune poate pune sub tensiune componentele metalice neizolate ale uneltei electrice şi poate produce un şoc electric asupra operatorului.

2. Utilizaţi cleme de fixare sau vreun alt mod

practic de a fixa şi a sprijini piesa de prelucrat pe o platformă stabilă. Apucarea şi imobilizarea piesei de prelucrat cu mâna sau sprijinirea ei de corpul dvs. nu reprezintă o fixare sigură a acesteia, şi poate duce la pierderea controlului asupra piesei. AVERTISMENTE DE

SIGURANŢĂ PENTRU ACUMU

LATOR a) Nu demontaţi, deschideţi sau rupeţi celulele sau acumulatorul. b) Nu scurtcircuitaţi un acumulator. Nu depozitaţi acumulatoarele la întâmplare într-o cutie sau într-un sertar unde s-ar putea scurtcircuita între ele sau prin materiale conductoare. Când acumulatorul nu este utilizat, ţineţi-l la distanţă de alte obiecte metalice, precum agrafele de birou, monede, chei, cuie, şuruburi sau alte obiecte metalice mici, care pot crea contact între cele două borne. Scurtcircuitarea bornelor acumulatorului poate cauza arsuri sau incendii. c) Nu expuneţi acumulatorul la căldură sau foc. Evitaţi depozitarea în lumina directă a soarelui. d) Nu supuneţi acumulatorul la şocuri mecanice. e) În cazul scurgerii acumulatorului, aveţi grijă ca lichidul să nu intre în contact cu pielea sau ochii. În cazul contactului, spălaţi zona afectată cu apă din belşug şi solicitaţi asistenţă medicală. f) Consultaţi medicul imediat dacă aţi înghiţit o celulă sau un acumulator. g) Menţineţi acumulatorul curat şi uscat. h) Ştergeţi bornele acumulatorului cu o cârpă curată şi uscată dacă se murdăresc.

i) Acumulatorul trebuie încărcat înainte de

utilizare. Consultaţi întotdeauna aceste instrucţiuni şi utilizaţi procedura de încărcare corectă. j) Nu lăsaţi acumulatorul la încărcat dacă nu îl utilizaţi. k) După perioade extinse de depozitare, poate fi necesară încărcarea şi descărcarea acumulatorului de mai multe ori pentru a obţine performanţe maxime. l) Reîncărcaţi folosind doar încărcătorul specificat de Worx. Nu utilizaţi niciun alt încărcător în afară de cel conceput specific pentru utilizarea cu acest echipament. m) Nu utilizaţi acumulatoare care nu sunt concepute pentru utilizarea cu acest echipament. n) Nu lăsaţi acumulatorul la îndemâna copiilor. o) Păstraţi documentaţia originală a produsului pentru consultări ulterioare. p) Scoateţi acumulatorul din echipament dacă nu îl utilizaţi. q) Depuneţi acumulatorul la deşeuri în mod corespunzător. r) Nu introduceţi în aparat acumulatoare care provin de la producători diferiţi sau cu capacităţi, dimensiuni sau tipuri diferite. s) Nu scoateţi pachetul de acumulatoare din ambalajul lui original decât în momentul premergător utilizării acestuia. t) Ţineţi cont de polaritatea (+) și (–) indicate pe acumulator pentru asigura o utilizare corectă a acestuia. SIMBOLURI Pentru a reduce riscul de accidentări, utilizatorul trebuie să citească manualul de instrucţiuni AVERTISMENT Purtaţi echipament de protecţie pentru urechi Purtaţi echipament de protecţie pentru ochi85 Ferăstrău cu mișcare alternativă RO Purtaţi mască de protecţie contra prafului Asiguraţi-vă că acumulatorul este scos înaintea schimbării accesoriilor. Purtaţi mănuşi de protecţie Efectuaţi tăierea cu presiune moderată pentru a obţine rezultate de tăiere precise şi optime. Lemn Metal Plastic Dacă nu este manipulată corect, bateria poate intra în ciclul de apă și poate provoca daune ecosistemului. Nu aruncaţi bateriile uzate ca deșeuri municipale nesortate. Nu ardeţi Acumulator litiu-ion, care a fost etichetat cu simbolurile asociate cu “colectarea separată” a tuturor acumulatorilor și acumulatorilor. Acesta este apoi reciclat sau eliminat pentru a reduce impactul asupra mediului. Bateriile pot fi dăunătoare mediului și sănătăţii umane deoarece conţin substanţe nocive. Produsele electrice nu trebuie depuse la deşeuri împreună cu gunoiul menajer.Vă rugăm să depuneţi produsele electrice la unităţile de reciclare existente. Consultaţi- vă cu autorităţile locale sau cu distribuitorul pentru sfaturi privind reciclarea.

• Nu toate accesoriile ilustrate sau descrise sunt incluse în livrarea standard. DATE TEHNICE Tip WX516 WX516.X (500- 519-denumire maşină reprezentând ferăstrăul mecanic) WX516 WX516.X** Te n s i u n e 2 0 V Max*** Turaţie în gol 0-3000/min Lungime cursă 29mm Capacitate de tăiere, grosime maximă Lemn 300mm Oţel 12mm Greutate (Instrument scump) 2.5kg ** X = 1-999, A-Z, M1-M9 sunt destinate doar clienţilor diferiţi, nu există modificări legate de siguranţă între aceste modele. *** Tensiune măsurată în gol. Tensiunea iniţială a bateriei atinge maximum 20 volţi. Tensiunea nominală este de 18 volţi.

ZGOMOTUI Presiune sonică ponderată L

= 5 dB(A) Putere acustică ponderată L

= 86.0 dB(A)86 Ferăstrău cu mișcare alternativă RO

= 5 dB(A) Purtaţi echipament de protecţie pentru urechi.

VIBRAŢIILE Valori totale vibraţii (sumă vectorială triaxială) determinată conform EN 62841: Tăierea plăcilor Valoare emisii de vibraţii

Marjă de eroare K = 1.5 m/s Tăierea buştenilor Valoare emisii de vibraţii

Marjă de eroare K = 1.5 m/s Valoarea totală declarată pentru vibraţii şi pentru zgomot a fost măsurată în concordanţă cu metoda de testare standard şi poate fi utilizată şi la compararea a două unelte. Valoarea totală declarată pentru vibraţii şi pentru zgomot poate fi utilizată şi la evaluarea preliminară a expunerii la acestea. ATENŢIONARE: Nivelul emisiilor de vibraţii şi de zgomot în timpul utilizării reale a uneltei poate să difere de valorile declarate, aceste valori fiind în funcţie de modalităţlle de utilizare ale sculei, dar mai ales de felul piesei prelucrate cu unealta. Iată în continuare nişte exemple de utilizare care conduc la apariţia diferenţelor de valori: Modul în care scula este folosită şi tipul de materiale tăiate sau sfredelite. Scula este în stare bună de funcţionare şi bine întreţinută. Folosirea accesoriului corect pentru sculă şi păstrarea acesteia în condiţii bune. Forţa de apucare a mânerelor şi dacă s-a utilizat vreun accesoriu de reducere a vibraţiilor şi a zgomotului. Scula este folosită conform indicaţiilor din fabrică şi conform acestor instrucţiuni. Această sculă poate cauza sindromul vibraţie mână- braţ dacă nu este folosită în mod corespunzător. ATENŢIONARE: Pentru a fi corectă,

estimarea nivelului de expunere în condiţii concrete de folosire trebuie să ia înconsiderare toate părţile ciclului de operare cum ar fi de câte ori scula este oprită şi cât timp este pornită dar nu lucrează. Acest lucru poate reduce semnificativ nivelul de expunere de-a lungul perioadei de lucru totale. Minimalizarea riscului de expunere la vibraţii şi la zgomot. Folosiţi ÎNTOTDEAUNA dalte, burghiuri şi lame ascuţite. Păstraţi acest aparat în conformitate cu aceste instrucţiuni şi păstraţi-l bine gresat (dacă e cazul). Dacă unealta va fi utilizată în mod regulat, atunci nu ezitaţi să invesţiţi în procurarea de accesorii antivibraţie şi antizgomot. Planificaţi-vă programul de lucru pentru a folosi sculele cu număr mare de vibraţii de-a lungul a mai multe zile. Categorie Tip Capacitate 20V Acumulator WA3014 4.0Ah WA3570 5.0Ah 20V Încărcător WA3760 0.4A WA3772 2.0A WA3880 2.0A WA3883 4.0A Vă recomandăm să achiziţionaţi accesorii din magazinul în care sunt vândute instrumentele. Consultaţi pachetul accesoriu pentru mai multe detalii. Personalul magazinului vă poate ajuta și consilia.

INSTRUCŢIUNI DE UTILIZARE

NOTĂ: Înainte de a utiliza unealta, citiţi cu atenţie manualul de instrucţiuni. UTILIZARE CONFORM DESTINAŢIEI: Maşina este destinată tăierii cu opritor fix a lemnului, materialului plastic, metalului şi materialelor de construcţii. Este adecvată pentru tăieri drepte şi în linie curbă.

ASAMBLARE ŞI OPERARE

Acţiune Grafică Încărcarea acumulatorului Consultaţi Fig. A1 Instalarea/ Scoaterea acumulatorului Consultaţi Fig. A2 Fixarea Lamei Consultaţi Fig. B Pornire/Oprire INDICAŢIE Becul cu LED va lumina automat zona de lucru la pornirea produsului. INDICAŢIE Fierăstrăul dvs. este echipat cu un buton de blocare. Apăsaţi butonul de blocare pentru a bloca comutatorul de declanșare. Blocaţi întotdeauna butonul de declanșare atunci când transportaţi sau depozitaţi mașina. Consultaţi Fig. C1 Controlul De Turaţie Variabilă Consultaţi Fig.C2 ZONE DE PRINDERE MANUALĂ Consultaţi Fig.D87 Ferăstrău cu mișcare alternativă RO Reglarea Plăcii De Bază Rotative INDICAŢIE: Reglaţi poziţia platformei în funcţie de lungimea lamei și grosimea piesei de prelucrat; asiguraţi-vă întotdeauna că lama se extinde dincolo de piesa de prelucrat pe toată durata cursei. Consultaţi Fig.E1, E2, E3

BUTON SELECTOR PENDUL

Reglaţi viteza pendulului în funcţie de materialul și grosimea piesei de prelucrat. Poziţia OPRIT: Tăieturi fine în piese de lucru subţiri; se preferă calitatea suprafeţei de tăiere faţă de viteză; tăierea metalului. Poziţia PORNIT: Tăieturi rapide în materiale moi (de exemplu, rășinoase); tăierea în direcţia texturii lemnului. Consultaţi Fig.F Tăierea La Nivel Consultaţi Fig.G, H Tăierea Lemnului Consultaţi Fig.I Tăierea Metalului Consultaţi Fig. J Tăiere Plastic / Aluminiu Consultaţi Fig. K Tăierea În Interior(Numai În Materiale Uşoare) Consultaţi Fig. L

Dacă fierăstrăul devine prea fierbinte, setaţi turaţia la maxim şi rulaţi fără sarcină timp de 2-3 minute pentru răcirea motorului. Asiguraţi-vă întotdeauna că piesa de prelucrat este ţinută sau strânsă ferm pentru prevenirea deplasării. Placa rotativă trebuie ţinută ferm pe materialul care trebuie tăiat, pentru reducerea vibraţiei fierăstrăului, instabilităţii sau ruperii lamei. ÎNTREŢINEREA Scoateţi acumulatorul din unealtă înainte de a efectua orice ajustări, operaţiuni de service sau întreţinere. Nu există piese care pot fi depanate de utilizator în sculă. Nu utilizaţi niciodată apă sau agenţi de curăţare chimici pentru curăţarea sculei. Ştergeţi cu o cârpă uscată. Depozitaţi întotdeauna scula într-un loc uscat. Menţineţi fantele de ventilaţie a motorului curate. Feriţi de praf toate comenzile de lucru. Ocazional, puteţi observa scântei prin fantele de aerisire. Acest lucru este normal şi nu va defecta unealta electrică. Consideraţii privind uneltele alimentate cu acumulator Plaja temperaturii ambientale în care se poate utiliza şi stoca unealta electrică şi acumulatorul, este cuprinsă între

Plaja temperaturii ambientale în care se poate utiliza sistemul de reîncărcare şi se poate reîncărca acumulatorul, este cuprinsă între 0

Produsele electrice nu trebuie depuse la deşeuri împreună cu gunoiul menajer.Vă rugăm să depuneţi produsele electrice la unităţile de reciclare existente. Consultaţi-vă cu autorităţile locale sau cu distribuitorul pentru sfaturi privind reciclarea.
