GEBRUIKSAANWIJZING WX516.9 WORX

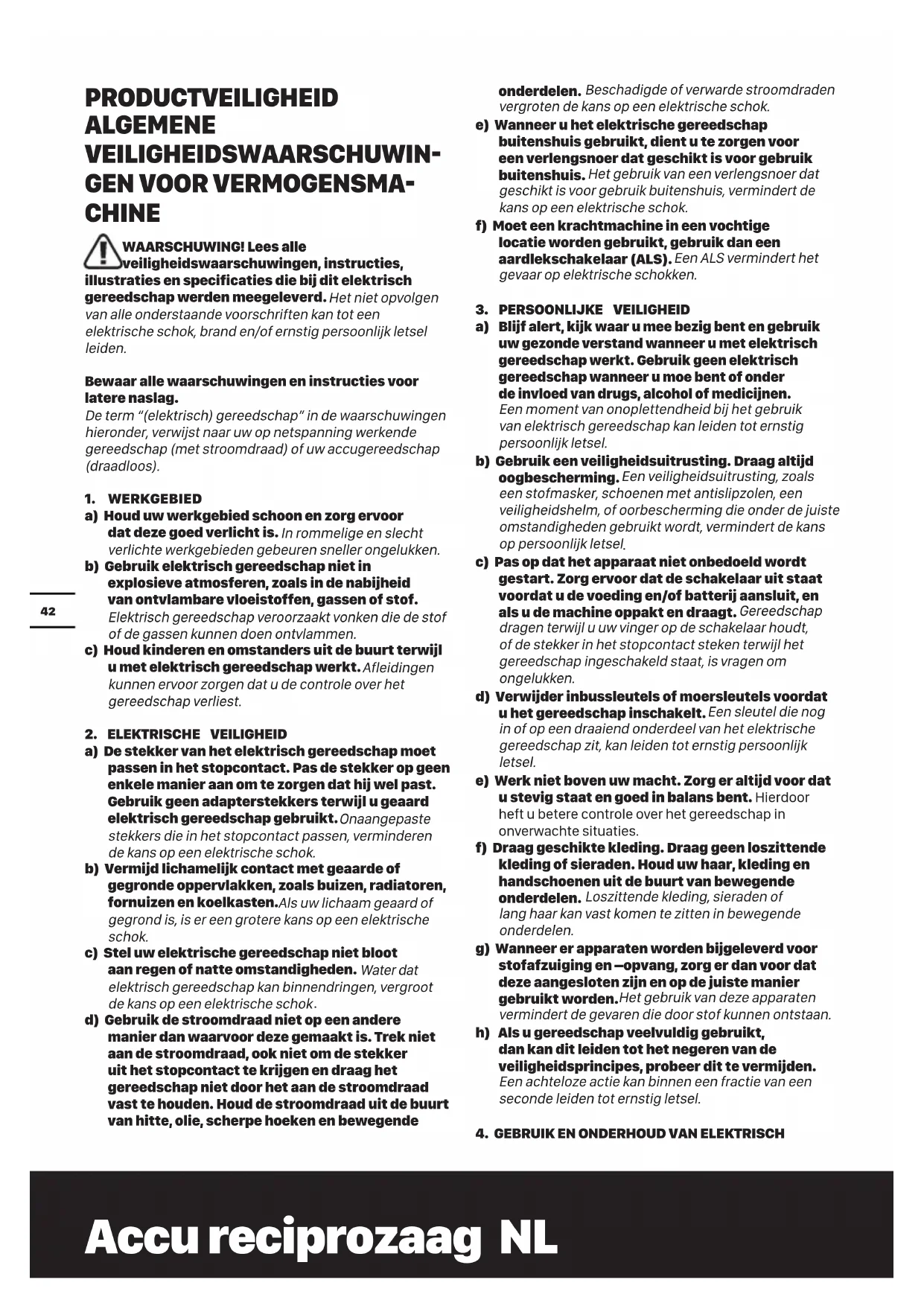

WAARSCHUWING! Lees alle voiligheidswaarschuwingen, instructies, illustraties en specificaties die bij dit elektrisch gereedschap werden meegeleverd. Het Niet opvolgen van alle onderstaande voorschriften kan tot een elektrische schok, brand en/of ernstig persoonlijk letsel leiden.

Bewaar alle waarschuwingen en instructies voor latere naslag.

De term "(elektrisch) gereedschap" in de waarschuwingen hieronder, verwijst maar uw op netspanning werkende gereedschap (met stroomdraad) of uw accugereedschap (draadloos).

1. WERKGEBIED

a) Houd uw werkgebied schoon en zorg ervoor dat deze goed verlicht is. In rommelige en slecht verlichte werkgebieden gebeuren sneller ongelukken.
b) Gebruik elektrisch gereedschap nicht in explosieve atmosferen, zoals in de nabijheid van ontvlambare vloeistoffen, gassen of stof. Elektrisch gereedschap veroorzaakt vonden die de stof of de gassen konnen doen ontvlammen.
c) Houd kinderen en omstandersuit de buurt terwijl u met elektrisch gereedschap werkt. Afleidingen konnen ervoor zorgen dat u de controle over het gereedschap verliest.

a) De stekker van het elektrisch gereedschap moet passen in het stopcontact. Pas de stekker op geen enkele manier aan om te zorgen dat hij wel past. Gebruik geen adapterstekkers terwijl u geaard elektrisch gereedschap gebruikt. Onaangepaste stekkers die in het stopcontact passen, verminderen de kans op een elektrische schok.
b) Vermijd lichamelijk contact met geaarde of gegronde oppervlakken, zoals buizen, radiatoren, fornuizen en koelkasten. Als uw lichaam geoard of gegrond is, is er een grotere kans op een elektrische schok.
c) Stel uw elektrische gereedschap Niet bloot aan regen of natte omstandigheden. Water dat elektrisch gereedschap kan binnendringen, vergroot de kans op een elektrische schok.
d) Gebruik de stroomdraad Niet op een andere manier dan waarvoor deze gemaakt is. Trek Niet aan de stroomdraad, ook Niet om de stekkeruit het stopcontact te krijgen en draag het gereedschap Niet door het aan de stroomdraad vast te houden. Houd de stroomdraad uit de buurt van hitte, olie, scherpe hoeken en bewegende

onderdelen. Beschadigde of verwarde stroomdraden vergroten de kans op een elektrische schok.

e) Wonneer u het elektrische gereedschap buitenshuis gebruikt, dient u te zorgen voor een verlengsnoer dat geschikt is voor gebruik buitenshuis. Het gebruik van een verlengsnoer dat geschikt is voor gebruik buitenshuis, vermindert de kans op een elektrische schok.
f) Moet een krachtmachine in een vochtige locatie worden gebruikt, gebruik dan een aardlekschakelaar (ALS). Een ALS vermindert het gevaar op elektrische schokken.

3. PERSOONLIJKE VEILIGHEID

a) Blijf alert, kijk waar u mee bezig bent en gebruik uw gezonde verstand wanneru umet elektrisch gereedschap werkt. Gebruik geen elektrisch gereedschap wanneru umoe bent of onder de invloed van drugs, alcohol of medicijnen.
Een moment van onoplettendheid bij het gebruik van elektrisch gereedschap kan leiden tot ernstig persoonlijk letsel.
b) Gebruik een veiligheidsuitrusting. Draag.altijd oogbescherming.Een veiligheidsuitrusting,zoals een stofmasker, schoenen met antislipzolen, een veiligheidshelm, of oorbescherming die onder de juiste omstandigheden gebruikt worden, vermindert de kans op persoonlijk letsel.
c) Pas op dat het apparaat Niet onbedoeld worden gestart. Zorg ervoor dat de schakelaar uit staat voordat u de voeding en/of batterij aansluit, en als u de machine oppakten en draagt. Gereedschap dragen verwijl u uw vinger op de schakelaar houdt, of de stekker in het stopcontact steken verwijl het gereedschap ingeschakeld staat, is vragen om ongelukken.
d) Verwijder inbussleutels of moersleutels voordat u het gereedschap inschakelt. Een sleutel die nog in of op een draaiend onderdeel van het elektrische gereedschap zit, kan leiden tot ernstig persoonlijk letsel.
e) Werk nicht boven uw macht. Zorg er.altijd voor dat u stevig staat en goed in balans bent. Hierdoor heft u betere controle over het gereedschap in onverwachtete situations.
f) Draag geschikte kleding. Draag geen loszittende kleding of sieraden. Houd uwaar, kleding en handschoenen uit de buurt van bewegende onderdelen. Loszittende kleding, sieraden of langhaar kan vast komen te zitten in bewegende onderdelen.
g) Wonneer er apparaten worden bijgeleverd voor stofafzuiig en -opvang, zorg er dan voor dat deze aangesloten zijn en op de juiste manier gebruikt worden. Het gebruik van deze apparaten verminder de gezaren die door stof konnen ontstaan.
h) Als u gereedschap veelvuldig gebruikt, dan kan dit leiden tot het negeren van de veiligheidsprincipes, probeer dit te vermijden. Een achteloze actie kan binnen een fractie van een seconde leiden tot ernstig letsel.

a) Forceer het gereedschap Niet. Gebruik gereedschap dat voor de toepassing geschikt is. Het gebruik van geschikt gereedschap levert better werk af en werkt veiliger als het gebruikt worden op de slelheid waar het voor ontworpen is.

b) Gebruik het gereedschap Niet wanseer de aan/ uitschakelaar Niet functioneert. Gereedschap dat Niet kan worden bediend met behulp van de schakelaar is gevaarlijk en dient te worden gerepareerd.

c) Neem de stekker uit het stopcontact en/of verwijder de batterij voordat u instellen gen veranderd, toebehoren verrangt of de machine opbergt. Dezepreventie veiligheidsmaatregelen verminderen de kans op het ongewild inschakelen van het gereedschap.

d) Berg gereedschap dat Niet gebruikt worden buiten het bereik van kinderen op en LAST personen die Nietbekend zichn met het gereedschap of met deze veiligheidsinstructies het gereedschap Niet bedieren. Elektrisch gereedschap kan in de handen van ongetrainde gebruikers gevaarlijk zichn.

e) Onderhoud elektrisch gereedschap op de juiste wijze. Controller of bewegende onderdelen nog goed uitgelijnd staan, of ze Niet ergens vastzitten en controller op elke andere omstandigheid die ervoor kan zorgen dat het gereedschap net goed functioneert. Wanner het gereedschap beschadigd is, dient u het te repareren voordat u het in gebruik neemt. Veel ongelukken wordenveroorzaakt door slecht onderhoden elektrisch gereedschap.

f) Houd snijdend gereedschap schoon en scherp. Goed onderhonden snijdend gereedschap met scherpe zaagbladen/messen zal minder nsel vastlopennen is makkelijker te bedieren.

g) Gebruik het gereedschap, de accessoires, de bitjes, enz. in overeenstemming met deze instructies en op de manier zoals bedoeld voor het specifieke type elektrisch gereedschap, rekening houdend met de werkomstandigheden en het uit te voeren werk. Het gereedschap gebruiken voor andere doeleinden dan waar deze voor ontworpen is, kan gevaarlijke situatuies opleveren.

h) Houd de handgrepen en grijpoppervlakten droog, schoon en vrij van olie en smeermiddel. Glibberige handgrepen en grijpoppervlakken latent geen veilige hantering toe, en zorgen ervoor dat u geen contrôle hebt over het gereedschap in onverwachtete omstandigheden.

5. GEBRUIK EN ONDERHOUD VAN ACCUGEREEDSCHAP

a) Laad het.accupack alleen op met de door de fabrikant aangegeven oplader. Een oplader die geschikt is voor het ene type accupack, kan brandveroorzaken wanner die gebruikt worden voor een ander type accupack.
b) Gebruik het gereedschap uitsluitend met het aangegeven accupack. Door het gebruik van andere accupacks ont staat de kans op letsel of brand.
c) Wanneer het accupack Niet gebruikt worden, dient u het uit de buurt te houden van metalen

voorwerpen, zoals paperclips, Munten, sleutels, spijkers, schroeven of anderekleine metalen voorwerpen die een verbinding kuren make. tussen de contactpunter van de terminal. Het kortsluiten van de accuterinals kan zorgen voor brandwonden of brand.

d) Onder extreme omstandigheden kan er vloeistofuit de accu lopen; raak.Deze vloeistof Niet aan. Wanneru toch onverhoopt met de vloeistof in aanraking komt, dient u dit onmiddelijk af te spoelen met water. Wanner de vloeistof in de ogen komt, dient u zo snel mogelijk een arts te raadplegen. Vloeistof die afkomstig isuit de accu kan irritatie of brandwonden veroorzaken.
e) Gebruik geen accu of gereedschap dat beschadigd of aangepast is. Beschadigde of aangepaste accu's kuren onvoorspelbaar reageren, wat kan leiden tot brand, explosie of het veroorzaken van letsel.
f) Steelen accu of gereedschap Niet bloot aan vuur of extreme temperatuur. Bloatstelling aan brand of een temperatuur boven 130^ kan explosieveroorzaken.
g) Volg alle instructies en laad de accu of het gereedschap Niet op buiten het temperatuurbereik dat vermeld is in de handleiding. Onjuist opladen of opladen bij temperaturen buiten het aangegeven bereik kan de accu beschadigen en het risico op brand vergroten.

6. SERVICE

a) Laat uw elektrisch gereedschap reparerendoor een bevoegde reparateur die alleen originele reserveonderdelen gelebruikt Zo bent u er zeker van dat uw gereedschap veilig blijft.
b) Repareer nooit beschadigde accu's. Reparatie van accu's mag alleen worden uitgevoerd door de fabrikant of geauthoriseerde onderhoudstechnici.

1. Houd het gereedschap vast bij de geisoleerde handgrepen wonneer de zaag in contact zou konnen komen met verborgen leidingen of de eigen strooondraad. Contact met een draad die onder stroom staat, zorgtervoort dat de metalen delen van de machine ook onder stroom komen te staan, waardoor u een elektrische schok sunt krijgen.
2. Gebruik de klemmen of bevestig op een andere praktische manier het werkstuk op een stabiele ondergrond. Als u het werkstuk handmatig vasthoudt of tegen uw lichaam houdt, is het instabel en kunt u de controle erover verliezen.

VEILIGHEIDSINSTRUCTIES VOOR HET ACCUPACK

gedemonteerd, geopend of vernietigd worden.
b) Sluit accurpacks nicht kort. Bewaar accurpacks nicht willekeurig in een doos of lade waar ze elkaar+kunnen kortsluien of door geleidende voorwerpen kortgesloten kunnen worden. Houd het accurpack op een afstand van andere metalen voorwerpen als paperclips, muntstukken, sleutels, nagels, schroeven en anderekleine metalen voorwerpen die de contacten van de accurpack kunnen verbinden. Kortgesloten contacten van accurpacks kunnen brandwonden of brandveroorzaken.
c) Stel accupacks nicht bloot aan warmte of vuur. Vermijd opslag in direct zonlicht.
d) Stel accupacks nicht bloot aan mechanische schokken.
e) Als een accu lekt dient men voorzichtig te zijn dat de vloeistof Niet in contact komt met de huid of de ogen. Als dat toch gebeurt spoelt men de huid onder stromend water en raadpleegt men een arts.
f) Raadpleeg meteen een arts wonneer een batterij of accupack is ingeslikt.
g) Houd batterijcellen en accupacks schoon endroog.
h) Veeg de aansluitingen van het accupack schoon met een droge doek als ze vuil zijn geworden.
i) Accupacks要去en voor gebruik worden opgeladen. Lees de gebruiksaanwijzing voor de juiste laadinstructies.
j) Laat accupacks nicht langdurig opladen als ze nicht worden gebruikt.
k) Na een lange opsslagperiode kan het nodig zichen het accupack enkele keren op te laden en te ontladen voor een optimale prestatie.
I) Laad alleen op met een lader met de technische gegevens van Worx. Gebruik geen andere lader dan de lader die specifiek voor dat doel met de apparatuur is meegeleverd.
m) Gebruikt geen accupack dat Niet bedoeld is voor gebruik met deze apparatuur.
n) Houd accurpacks buiten het bereik van kinderen.
o) Bewaar de oorspronkelijke instructies van het product voor latere gebruik.
p) Verwijder het batterijpakket uit de apparatuur als het Niet in gebruik is.
q) Volg de juiste procedure voor afvalverwijdering na afdanken van dit apparaat.
r) Gebruik geen cellen van verschillende fabrikanten, capaciteit, afmetingen of typen binnen een apparaat.
s) Verwijder het accupack Niet uit de originele verpakking, tot dit nodig is voor gebruik.
t) Let op de plus (+) en min (-) markeringen op de accu en zorg voor correct gebruik.

WAARSCHUWING

Draag oorbescherming

Draag oogbescherming

Draag een stofmasker

Zorg ervoor dat de batterij voorafgaand aan het verwisselen van de accessoires worden verwijderd.

Draag beschermende handschoenen

Zaag met matige druk op optimale en nau-wkeurige zaagresultaten te bereiken

Hout

Metaal

Plastic

Als de batterij Niet correct worden gezruikt, kan deze de waterkringloop binnendringen en schade aan het ecosystem verroorzaken. Gooi gezruikte batterijen Niet weg als onge-sorteerd gemeentelijk afval.

Steeniet brand

SYMBOL

Om het risico op letsels te beperken, moet u de gebruikershandleiding lezen

Li-Ion	Lithium-ionbatterij, die is gelabeld met de symbolen die horen bij "gescheiden inzameling" van alle batterijpakketten en batterijpakketten. Het worden verrolgens gerecycled of verwijderd om de milieu-impact te verminderen. Batterijpakketten konnen schadelijk় voor het milieu en de volksgezondheid waar dat ze schadelijke stoffen bevatten.
	Afgedankte elektrische producten kunt u Niet met het normale huisafval weggooien. Breng deze producten, indien möglichk, maar een recyclecentrum bij u in de buurt. Vraag de verkoper of de gemeentehaar informatie en advies over het recyclen van elektrische producten.

ONDERDELENLIJST

1.BLAD
2.SCHROEFVOETPLAAT
3. ZONDER GEREEDSCHAP BLAD KLEM SLEUF
4. LED-LIGHT
5. PENDULE SELECTK KNOP
6.VERGRENDELEN KNOP
7.AAN/UITSCHAKELAAR
8.BATTERIJPAK
9. BATTERIJPAK VRIJGEVEN KNOP
10. ZONDER GEREEDSCHAP BLAD KLEMHENDELS
11. VOETPLAAT DIKTE AANPASSING KNOP

• Sommige aufgebeelde of beschreiben toebehoren worden nicht meegeleverd.

TECHNISCHE GEGEVENS

Type WX516 WX516.X (500- 519-aanduiding van machinerie,kenmerkend voor Reciprozaag)

	WX516 WX516.X**
Nominale spanning 20V Max**	---
Nominale snugheid onbelast 0-3	000/min
Slaglengte 29mm

Max. zaagca-paciteit	Hout	300mm
	Staal 12mm
Gewicht (Kaal gereedschap) 2,5kg

X = 1-999, A-Z, M1-M9 zijn alleen voor verschillende klanten, erলen geen veiligheidsgerelateerde wijzigingenCUSussen deze modellen.
* Spanning gemeten zonder belasting. Beginspanning batterij bereikt maximum 20 volt. Nominale spanning is 18 volt.

GELUIDSPRODUCTIE

A-gewogen geluidsdruk LpA = 75.0 dB(A)

KpA = 5 dB(A)

A-gewogen geluidsvermögen LwA = 86.0 dB(A)

KwA = 5 dB(A)

Draag oorbescherming.

TRILLINGSGEGEVENS

Totale trillingswaarden (som triax vector) bepaald volgens EN 62841:
Zagen van board	Trillingswaarde\( a_{h,B} \) = 5.48 m/s2
	Onzekerheid K = 1.5 m/s2
Zagen van houten balk	Trillingswaarde\( a_{h,WB} \) = 5.53 m/s2
	Onzekerheid K = 1.5 m/s2

De totale waarde van trillingen en geluidsemissie werden gemeten volgens een standard testmethode en+kunnen worden gebruikt om gereedschappen te vergelijkden. De totale waarde van trillingen en geluidsemissie+kunnen ook voor een voorlopige beoordeling van de blootstelling worden gebruikt.

WAARSCHUWING: Trillingen en geluidsemissie die tijdens het gebruik van het gereedschap optreden, hunnen verschillen van de opgegeven waarde, dit is afhankelijk van de manier waarop het gereedschap worden gezruikt, met name van het werkstuk dat wordt bewerkt, afhankelijk van de volgende voorbeelden en andere variaties in de manier waarop het gereedschap worden gezruikt: Hoe de machine gezruikt worden en hoe het materiaal gesneden of geboard worden. De conditie en de onderhoudstoestand van de machine.

Gebruik van de juiste toebehoren. Zorg ervoor dat ze scherp zijn en in goede conditie.

Hoe stevig de handgreep worden vastgehonden en of er anti-trilling en -geluidsaccessoires worden gebruikt. De machine要去 gebruik worden zoals door de ontwerper bedoeld is en in overeenstemming met deze instructies. Deze machine kan een trillingssyndroom in hand en armveroorzaken als hij Niet op de juiste wijze gehanteerd worden.

nauwkeurigheid moet bij een schatting

van het blootstellingsniveau in de feitelijke gebruiksomstandigheden rekening worden gehonden met alle delen van de bewerking, zoals het moment dat de machine wordtuitgeschakeld en de tijden waarop de machine loopt zonder daadwerkelijk gebruikt te worden. Dit kan het blootstellingsniveau over de totale werkperiode aanzienlijk verminderen.

Het risico op blootstelling aan trillingen en geluid verminderen.

Gebruik ALTIJD scherpe beitels, boren en zaagbladen. Onderhoud de machine volgens们都 instructies en houd hem goed gesmeerd (voor zover van toepassing).

Als het gereedschap regelmatig worden gebruikt, investeer dan in anti-trilling en -geluidsaccessoires.

Plan de werkzaamheden zodate taken met veel trillingen over een aantal dagen verspreid worden.

Categorié Typ Hoedanigheid
20V Accu	WA3014 4.0Ah
	WA3570 5.0Ah
20V Lader	WA3760 0.4A
	WA3772 2.0A
	WA3880 2.0A
	WA3883 4.0A

We raden u aan om accessoires te kopen in de winkel waar het gereedschap worden verkocht. Zie het accessoirepakket voor meer informatie. Winkelpersoneel kan u helpen en adviseren.

BEDIENINGSINSTRUCTIES

OPMERKING: Lees voor het gebruik van het gereedschap aandachtig het instructieboekje.

Gebruik volgens bestemming:

Het gereedschap is bestemd voor het met vaste steun schulpen en het zagen van uitsparingen in hout, kunststof, metaal, keramiekplaten en rubber. De machine is geschikt omrecht en in bochten te zagen.

ASSEMBLAGE EN BEDIENING

Actie Afbeelding
De batterij opladen Zie A1
De accu installeren/ verwijderen Zie A2
Het Plaatsen Van Een Zaagblad Zonder Gereedschap	Zie B
Aan/uit-bediening OPMERKING: Het LED-licht za automatisch het werkgebied verlichten wonneer het product worden ingeschakeld. OPMERKING: Uw zaag is uitergerust met een vergrendelingsknop. Druk op de vergrendelingsknop om de trekkerschakelaar te vergrendelen. Vergrendel de trekker.altijd als u de machine draagt of opbergt.	Zie C1
Instelbare Snelheid Zie C2
HANDGREEPGEBIEDEN Zie D
Afstellen Van Draaibare Voetplaat OPMERKING: Stel de positie van de voetplaat aan op basis van de lenghte van het blad en de dikte van het te werkstuk; Zorg er altijd voor dat het mes verdier.gaat dan het stuk langsdere run.	Zie E1, E2, E3
SLINGER SELECTIEKNOP Om aan te passen de snelheid van de slinger aan op basis van het werkstuk materiaal en de dikte. UIT positie: Dunne smeden in werkstuk: Het snijden van de oppervlaktekwaliteit is better dan snelheid. Gesneden metaal. AAN Positie: Snelle smeden in zachte materialen (bijvoorbeeld zachthout); snijden in de richting van de houtnerf	Zie F
Zagen Op Moeilijke Plekken Zie G, H
Het Zagen Van Hout Zie I
Het Zagen Van Metaal	Zie J
Plastic / Aluminium Zagen Zie K
Gaten Zagen (Alleen Bij Zacht Material)	Zie L

TIPS VOOR HET GEBRUK VAN DE RECIPROZAAG

Wanner het gereedschap te heet wordt, stelt u de slelheid in op maximaal en laat u het gereedschap 2-3 minutes onbelast draaien om de motor af te latent koelen. Zorg er altijd voor dat het werkobject stevig vastgeklemd zit om bewegingen te voorkomen. De voetplaat moet altijd stevig gegen het te zagen materiaal gedrukt worden om trillingen, het verspringen van het zaagblad of het breken van het zaagblad te voorkomen.

ONDERHOUD

Verwijder het accu uit het gereedschap voordat u aanpassingen of onderhoudswerkzaamhedenuitvoert.

Dit elektrische gereedschap hoeft nicht extra gesmeerd of onderhoden te worden. Dit gereedschap bevat geen onderdelen waaraan de gebruiker onderhoud kan of moet UITvoeren. Gebruik nooit water of chemische reinigingsmiddelen voor het schoonmaken van uw elektrische gereedschap. Veeg het schoon met een droge doek. Bewaar uw elektrische gereedschap algijd op een droge plek. Houd de ventilatiegleuven van de motor schoon. Houd alle bedieningselementen vrij van stof. Af en toe ziet u vonden in de ventilatiegleuven. Dit is normal en zal uw gereedschap Niet beschaden.

Voor gereedschap met accu's

De omgevingstemperatuur voor het gebruik en de opslag van het gereedschap ligtussen 0^ - 45^

De aanbevolen omgevingstemperatuur voor het oplaadsystem tijdens het opladen ligtussen 0^ - 40^

BESCHERMING VAN HET MILIEU

Afgedankte elektrische producten kunt u Niet met het normale huisafval weglooien. Breng deze producten, indien möglichk, maar een recyclecentre

bij u in de buurt. Vraag de verkoper of de gemeente maar informatatie en advies over het recyclen van elektrische producten.

CONFORMITEITVERKLARING

WIJ,

Positec Germany GmbH

Gruner Weg 10, 50825 Cologne, Germany

Verklaren dat het product,

Beschrijving Accu reciprozaag

Type WX516 WX516.X (516-aanduiding van machinerie,

kenmerkend voor Reciprozaag)

Functie Verschillende materialen zagen

Overeenkomt met de volgende richtlijnen:

2006/42/EC

2014/30/EU

2011/65/EU&(EU)2015/863

Standards in overeenstemming met

EN 62841-1, EN 62841-2-11, EN 55014-1, EN 55014-2

De person die bevoegd is om het technische bestand te compileren,

Naam Marcel Filz

Adres Positec Germany GmbH

Grüner Weg 10, 50825 Cologne, Germany

2020/10/25

Allen Ding

Plaatsvervangend Chief Ingenieur,

Testen en Certificering

Positec Technology (China) Co., Ltd.
