BRUKSANVISNING WX516.9 WORX

Gem alle advarsler og instruktioner til senere brug.

ADVARSEL: Vibrationer og stjemissioner under

ADVARSE! Les alle sikkerhetsanvisingene, instruksjonene, illustrasjonene og

spesifikasjonene som folger med dette

elektroverktoyet.Manglende overholdelse av anvisingene nedenfor kan medfrole elektrisk stot,brann og/eller alvorlige personskader.

Ta godt vare pa alle advarslene og informasjonene.

Det nedenstaende anvendte uttrykket "elektroverktoy" gjelder for stromdrevne (med ledning) og batteridrevne elektroverktoy (uten ledning).

1) ARBEIDSOMRÄDE

a) Hold arbeidsområdet ryddig og opplyst. Overfylte og mørke områder inviterer til ulykker.
b) Ikke bruk det elektriske verktøyet i eksplosiv atmospfere, sik som i nærheten av brenbare vasker, gasser eller stov. Elektrisk verktøy lager gnister, noe som kan antennene stv eller damp.
c) Hold barn og de omkringstaende unna nár du bruker det elektriske verktøyet. Distrahering kan forarsake at du mister kontrollen.

2) ELEKTRISK SIKKERHET

a) Stöpselet til verktøyet på passer til uttaket. Forandre aldri stöpselet på noen på. Ikke bruk adapterplugger i forbindelse med jordet elektrisk verktøy. Uendrede stöpsel og passende uttk vil redusere risikoen for elektrisk støt.
b) Unngå kroppskontakt med jordet overflater slike som rør, radiatorer, komfyrer og kjoleskap. Det er en økt risiko for elektrisk støt hvis kroppen din er jordet..
c) Ikke utsett det elektriske verktøyet for regn eller våte omstendigheter. Tilforsel av vann i et elektrisk verktøy, øker risikoen for elektrisk støt.
d) Ikke pafor ledningen skade. Bruk aldri ledningen til a bare, trekke erler ta ut stopselet til det elektriske verktogyet. Hold ledningen unna varme, skarpe kanter ellere bevegelige deler. Skadede ellersammenfiltrede ledninger oker risikoen for elektrisk stot.
e) Når du bruker et elektrisk verktøy utendørs, bruk en skjøteledning som er beregnet for utendørsbruk. Ved Å bruke en skjøteledning som er beregnet for utendørs bruk, reduserer du risikoen for elektrisk støt.
f) När man handterer et elektrisk verktøy i fuktige omgivelse, br man bruke en strømforsyning som er utstyrt med en spenningsavledende mekanisme (RCD). Ved Å bruke RCD unngår man elektriske stat.

3) PERSONLIG SIKKERHET

a) Vær árvåken, følg med på hva du gjør ogbruksunn fornuft när du behandler et elektrisk

verktøy. Ikke bruk et elektrisk verktøy nap du er trett eller påvirket av narkotika, alkohol eller medisiner. Et øyeblick av uoppmerksomhet nap du bruker det elektriske verktøyet kan resultere i alvorlig personskade.

b) Bruk sikkerhetsutstyr. Bruk alltid vernebriller.
Sikkerhetsutstyr som stovmaske, sklisikre
vernesko, hjelm eller horselsvern brukt i passende
sammenhenger vil redusere persorskader.
c) Unngà utilsiktet oppstart. Se til at bryteren står i avslätt stilling før du kobler til strømkilden og/eller batteripakken, eller for du tar opp erler bærer verktøyet. Det á bære verktøyet med fingeren på bryteren ullsette i stopselet til et elektrisk verktøy som står på, inviterer til ulykker.
d) Fjern alle justeringsnokler eller skrunokler for du slar på det elektriske verktøyet. En skrunokkel erler en annen nokkel som er festet til det elektriske verktøyet kan resultere i personskade.
e) Ikke strekk deg over. Ha godt fotfeste og balanse hele tiden. Dette muliggjør bedre kontroll over det elektriske verktøyet i uventede situasjoner.
f) Kle deg skikkelig. Ikke bruk loutsittende klær eller smykker. Hold haret, klaerne og hanskene vekk fra bevegelige deler. Lose klær, smykker erler langt harekan bli fanget i bevegelige deler.
g) Hvis utstyret er utstyrt for tilkobling med stovutblåsing og innsamlingsfasiliteter, sikre deg atppe er tilkoblet og forsvarlig brukt. Ved bruk av dette utstyret kan du redusere stvrelaterte skader.
h) Selv nár du er blittvant til verktoyet, ma du\ ikke bli slv og ignorerere sikkerhetsreglene for\ verktoyet. En uforsiktig handling kan forársake\ alvorlig personskade i lopet av et brökdels sekund.
4) ELEKTRISK VERKTØY, BRUK OG VEDLIKEHOLD
a) Ikke bruk makt på det elektriske verktøyet. Bruk det riktige elektriske verktøy til din anvendelse. Det riktige elektriske verktøyet vil gjore jobben bedre og sikrere när det blir brukt til det, det er beregnet for.
b) Ikke bruk det elektriske verktøyet hisis bryteren\ ikke slår på av. Ett hvert elektrisk verktøy som\ ikke kan bli kontrollert med bryteren, er farlig og må\ repareres.
c) Ta ut stopslet fra strømkilden og/eller batteripakken fra det elektriske verktøyet før du gjør noen justeringer, endrer noe tilleggsutstyr eller lagrer elektriske apparater. Slike forebyggende sikkerhetstiltak reduserer risikoen for a starte det elektriske verktøyet ved et uhell.
d) Lagre elektrisk verktøy som ikke er i bruk, utenfor barnsrekkevidde, og ikke tillat personer som er ukjent medppe instruksjonene Å bruke det. Elektrisk verktøy er farlig i hendene på utrenede brukere.
e) Vedlikehold elektrisk verktøy. Sjekk for feiljusteringer eller binding av bevegelige deler, brekkasje av deler og eventuelle andre forhold som kan påvirke verktøyets operasjoner. Hvis skade, faverktoyet reparert for bruk. Mange ulykker er forarsaket av darylig vedlikeholdt, elektrisk verktøy.
f) Hold skjæreverktøy skarpe og rene. Godt

vedlikeholdte skjereverktoy med skarpe egger er\ mindre tilbøyelig for Å knipe og er lettere Å kontrollere.

g) Bruk det elektriske verktøyet, rekvisitter og verktøydeler etc., i henhold tilppe instruksene og maten som er tilsiktet det spesielle verktøyet, i henhold til arbeidsforholdene og arbeidet som skal utfores. Bruk av det elektriske verktøyet til operasjoner det ikke er beregnet for, kan resultere i farlige situasjoner.
h) Hold handtak og gripeflater tøre, rene og uten olje eller fett. Glatte handtak og gripeflater hinder sikker handtering og styring av verktøyet i uventede situasjoner.

5) BRUKOG PLEIE AV BATTERIVERKT0Y
a) Gjenopplad kun med laderen som er spesifisert av fabrikanten. En lader som passer for en type batteripakke kan gi brannfare när den brukes med en annen batteripakke.
b) Bruk batteriverktøy bare med den bestemte, tilhorende batteripakken. Bruk av andre batteripakker kan gi risiko for ulykker og brann.
c) När batteripakken ikke er i bruk, oppbevar den vekk fra metallobjekter, som binders, mynter, nokler, spiker, skruer aller andere små metallobjekter som kan skape en forbindelse fra en terminal til en annen. Kortslutning mellom batteriterminalene kan forårsake brennmerker aller brann.
d) Under ekstreme forhold kan væske utskilles fra batteriet. Unngå kontakt. Hvis kontakt skulle oppsta ved et uhell, skyll godt med vann. Hvis væsken kommer i kontakt med øynene,øyeblikelig medisinsk hjelp. Væske utskilt fra batteriet kan forårsake irritasjon og brennmerker.
e) Ikke bruk batteriet aller verktogyet hvis det er skadet aller modifisert. Odelagte aller modifiserte batterier kan oppfere seg uforutsigbart, noe som kan fore til brann, eksplosjon aller fare for personskade.
f) Ikke utsett batteriet ell er verktoyet for apen ild eller for hye temperaturer. Ekspondering for ild ellertemperaturer over 130^ kan forarsake eksplosjon.
g) Følg alle ladeinstrukser, og ikke lad batteriet eller verktøyet utenfor temperaturområdet som er spesifisert iBruksanvisingen. Feil lading eller lading ved temperaturområdet, kan skade batteriet og øke brannfaren.

6) SERVICE
a) Sorg for at det elektriske verktøyet fár service av en kvalifisert reparator som bare benytter originale reservedeler. Dette vil sikre at sikkerheten til verktøyet blir ivaretatt.
b) Ikke utfør service på ødelagte batterier. Service på batterier skal alltid utfores av produsenten eller godkjente forhandlere.

SIKKERHETSADVARSLER FOR BAJONETTSAG

1. Hold verktøyet med en isolerende

gripeoverflate nár du utfører en operasjonder skjaereverktøyet kankommen i kontakt med skulte ledninger eller sin egen ledning. Kontakt med en "levende" ledninger vil utsette metalldeler til verktøyet og operatoren for støt.
2. Bruk klemmer ell er en annen praktisk metode for a sikre og stotte arbeidsstykket til en stabil platfom. Hvis du holder arbeidsstykket for hand ell er mot kroppen din, blir det ustabilt, og dette kan fere til tap av kontroll.

SIKKERHETSANVISNINGER FOR BATTERIPAKKE

a) Ikke demonter, Åpane eller riv opp sekundære celerller batteripakker.
b) Ikke kortslutt en celle aller en batteripakke. Ikke oppbevar celler aller batteripakke Iost i en boks eller skuff hvor de kan kortslutte hverandre aller ble kortsluttet av andre metallgjenstander. Nar batteripakken icke er i bruk kal den holdes adskilt fra andre metallgjenstander som binders, mynter, nokler, spiker, skruer eller andre sma metallobjekter. Kortslutting av batteriet kan forarsake skader erler brann.
c) Ikke utsett celler eller batteripakke for varme uller ild. Unngå oppbevaring i direkte sollys.
d) Ikke utsett celerller batteripakke for mekanisk stot.
e) Hvis du opplever cellelelekkasje, ikke la væskenkommenikontaktmed huden ell er øynene. Dersomkontaktharoppått,vask området med rikelige mengder vann og oppsk medisinsk hjelp.
f) Søk medisinsk hjelp umiddelbart hvis en celle eller batteripakke har blitt svelget.
g) Hold batteripakken ren og tørr.
h) Tørk batteripakkekontaktene med en ren, tørr klut hvis de blir skitne.
i) Batteripakken ma lades for bruk. Bruk denne instruksjonen og korrekt ladeprosedyre.
j) Ikke ha batteripakken til ladning nár den化进程.
k) Etter en lang lagringsperiode kan det vare nødvendig Å lade og utlade batteripakken flere ganger for Å oppnå maksimal ytelse.
I) Bruk kun batterilader spesifisert av Worx. Bruk ikke andre ladere enn de som er levert forBrukd med utstyret.
m) Tikke bruk batteripakker som ikke er beregnet for bruk sammen med utstyret.
n) Hold batteripakken utenfor barnsrekkevidde.
o) Ta vare på den originale bruksanvisingen for fremtidig bruk
p) Ta ut batteriene fra utstyret när det ikke er i bruk
q) Kvitt deg med produitet paforsvarlig mate.

r) Ikke bland batterier av forskjellig Produktionsjon, kapasitet, storrelse aller type i enheten.
s) Ikke fjern batteripakken fra originaleballasjen før den trengs.
t) Vær oppmerksom på pluss (+) og minus (-) merkene på batteriet for Å sikre riktig bruk.

SYMBOLER

For Å redusere risikoen for personskade,@mbrukeren lese instruksjonsveiledningen

ADVARSEL

Bruk hørselsvern

Bruk vernebriller

Bruk støvmaske

Make sure the battery is removed prior to changing accessories.

Bruk vernehansker

Sag med moderat press for Å oppnå optimalt og presist,resultat

Tre

Metall

Plast

	Hvis de/DDke händteres riktig, kan batterier komme inn i vannsyklusen, noe som kan skade økosystemene. Ikke kast bruke bat- terier som usortert kommunalt avfall.
	Ikke brenn
Li-Ion	Lithiumionbatteri Som er merket med symbolene knyttet til "separat samling" av alle batteripakker og batteripakker. Det blir deretter resirkulert eller fjernet for Å redusere miljøbelastningen. Batteripakken kan ære skadelig for miljøet og menneskers helse fordi det inneholder skadelige stoffer.
	Avfall erter elektriskeproduktermx ilke leggesammen med husholdningsavfall. Vennligst resirkuler avfallet der dette finnes. Undersøk hos de lokale myndighetene eller en detailjist for resirkuleringsråd.

APPARATELEMENTER

1.BLAD
2.DREI FOTPLATE
3. VERKTØYFRI BLAD KLEMMESPAK
4. LED LYS
5. PENDULE VALG KNAPPEN
6. LåS-AV-KNAPPEN
7. PÁ/AV BRYTERR
8. BATTERIPAKKE
9.UTL0SERKNAPP FOR BATTERIPAKKE
10. VERKTØYFRI BLAD KLEMMESPAK
11. DYBDEJUSTERING AV FOTPLATEKNAPP
* Ilustriert aller beskrevet tilbehör inngår delvis/DDle leveransen.

TEKNISKE DATA

Type WX516 WX516.X (500- 519-betegner maskin, anger Bajonettsag)

		WX516 W	WX516.X**
Spenning 20V Max***		---
Tomgangshastighet 0-3000/mi
Slaglengde 29mm
Maksimum skjærerekapa-sitet	Treverk300mm
	Stål	12mm
Vekt (bare verktøy)		2.5kg

**X = 1-999,A-Z,M1-M9 er kun for forskjellige kunder, det er ingen sikkerhetsrelaterte endringer mellom disse modellene
*** Spenning malt uten belastning. Batterispenningen er 20 V til Å begynne med. Nominell speening er 18 V.

STØYINFORMASJON

Belastning lydtrykk	LpA= 75.0 dB(A)
KpA= 5 dB(A)
Belastning lydeffekt	LwA= 86.0 dB(A)
KwA= 5 dB(A)
Bruk hørselsvern

VIBRASJONSINFORMASJON

Totale vibrasjonsverdier (triax vektorsum) fastsatt i henhold til EN 62841:
Saging av plater	Vibrationsemissionswert\( a_{h,B} = 5.48 \text{m/s}^2 \)
	Unsicherheit K = 1.5 m/s2
Saging av trebjelker	Vibrationsemissionswert\( a_{h,WB} = 5.53 \text{m/s}^2 \)
	Unsicherheit K = 1.5 m/s2

Vi anbefaler at du kjøper alt ekstrautstyr fra butikken der du kjøpte dette verktøyet. Les pa tilbehørspakningen for videre detailjer. Butikkponalet kan ogsa gi hjelp og råd.

FREMGANGSMÄTE FOR LADNING

Merk: Les noye gjennom instruksjonsboka f#r du bruker verktoyet.

FORMÁLSMESSIG BRUK:

Maskinen er beregnet til ä utføre kappinger og utskjæringer i tre, kunststoff, metall, keramikkplater og gummi på feste underlag. Den er egnet til rette og kurvesnitt

MONTERING OG BRUK

Handling Figur
Lade batteri Se Fig. A1
Installering/Fjerning av batteripakken Se Fig. A2
Verktøyløs bladmontering Se Fig. B
Av/på funksjon MERK:LED-lys vil belyse arbeidssonnen automatisk*nar produkter slås på. MERK:Sagen din er utstyrt med en sikkerhetsknapp.Trykk på sikkerhetsknappen for Å låse utløserbryteren.Lås alltid utløserbryteren*när du bærer eller oppbevarer maskinen.	Se Fig. C1
Variabel hastighetskontroll Se Fig. C2
HÄNDGREPSOMRÄDER	Se Fig. D
Justering av svingbladfoten MERK:Juster posisjonen til folplaten i henhold til lenghten på blad og tykkelsen på arbeidsstykke som skal; Pass på at blad stikker ut av arbeidsstykke gjennom—hele løpet	Se Fig. E1, E2, E3
PENDULUMVALGKNAPPEN Juster pendelhastigheten i henhold til arbeidsstykke materialet og tykkelsen på delen. AV stilling:Fine skäre i fine biter; kutte overflate kvalitet er mer Å foretrekke enn hastighet; skjæring metallet. PÅ stilling:Raske skäre på materialer (f.eks harpiks); kutt I retning av kornet på treverket.	Se Fig. F
Plansaging	Se Fig. G, H
Saging av treverk	Se Fig. I
Saging av metall	Se Fig. J
Saging av plast/aluminum Se Fig. K
Lommesaging (kun myke materialer) Se Fig. L

Sorg alltid for at arbeidsstykket er skikkelig festet for a hindre bevegelse.

Bladbeskytteren mä bli holdt fast mot materialet som skal skjærés for a redusere vibrasjonen til sagen, hopping til bladet og bladbrekkasje.

VEDLIKEHOLD

Fjern batteripakken fra drillen før du utfærer justeringer.

Det elektriske verktøyet trenger ikke ytterligere smøring eller vedlikehold.

Det er ingen brukernyttige deler i det elektriske verktøyet. Bruk aldri vann eller kjemiske rensemidler for Å rense verktøyet. Tørk av med en tørr klut. Du ma alltid lagre verktøyet på en tørr plass. Hold alltid motorens ventilasjonskanaler rene. Hold alle betjeningskontrollene fri for støv. Hvis du ser gnister i ventilasjonskanalene, er dette normalt og vil ikke skade verktøyet.

For Batteriverktøy

Omgivelsestemperatur for bruk og oppbevaring av verktoy og batterier 0^ - 45^

Anbefalt omgivelsestemperatur for ladesystemet under lading er 0^ - 40^

MILJØVERNTILTAK

Avfall perpet elektriskeprodukter mA ikke legges

sammen med husholdningsavfall. Vennligst

resirkuler avfallet der dette finnes. Undersok hos de

lokale myndighetene aller en detaljist for resirkuleringsrad.

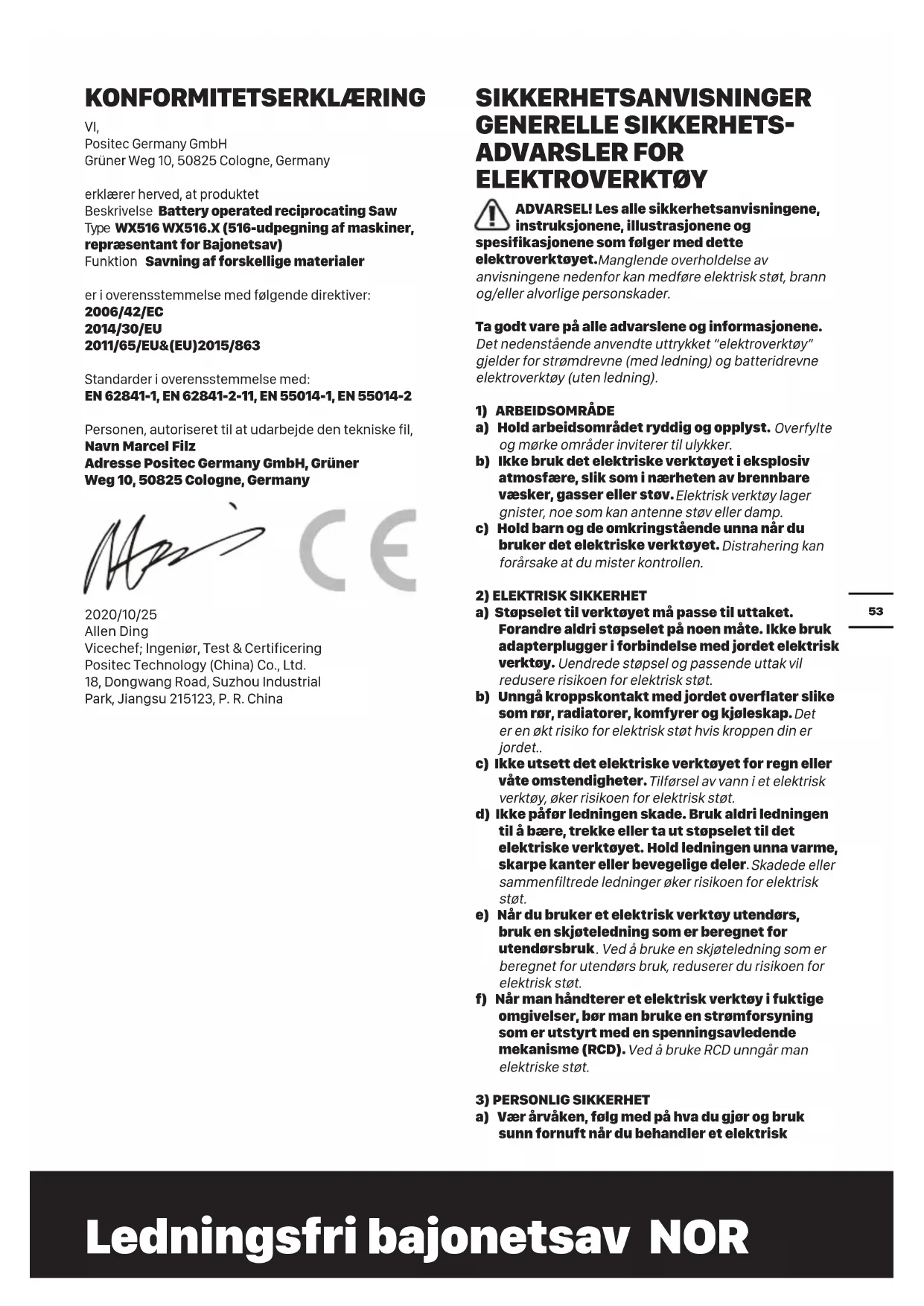

SAMSVARSERKLAERING

VI,

Positec Germany GmbH

Gruner Weg 10, 50825 Cologne, Germany

Erklaerer at Produktet,

Beskrivelse Ledningsfri bajonetsav

Type WX516 WX516.X (516-betegner maskin, anger Bajonettsg)

Funksjon Saging av ulike materialer

Personen som er autorisert til Å utarbeide den tekniske filen,

Navn Marcel Filz

Adresse Positec Germany GmbH, Gruner

Weg 10, 50825 Cologne, Germany

2020/10/25

Allen Ding

Visesjefsingeniør, Testing og Sertifisering

Positec Technology (China) Co., Ltd.
